(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201610525773.0(22)申请日 2016.07.01(71)申请人 宁波先锋电器制造有限公司地址 315332 浙江省宁波市慈溪市附海镇工业开发区(72)发明人 姚国宁 赵仁壮 李志祥 (74)专利代理机构 北京金之桥知识产权代理有限公司 11137代理人 林建军 李瑶(51)Int.Cl.F24D 13/04(2006.01)F24D 19/10(2006.01)F24D 19/00(2006.01)(54)发明名称一种散热片(57)摘要一种散热片，包括扣合并连接在一起的第一散热单片和第二散热单片，所述第一散热单片和所述第二散热单片之间设有绝缘电热软线，所述第一散热单片和所述第二散热单片之间设有与所述绝缘电热软线布置轨迹相吻合的软线通道，所述绝缘电热软线位于所述软线通道内，靠近所述散热片边缘处设有隔热空筋和隔热孔。
按照本发明提供的散热片与现有技术相比具有如下优点：隔热空筋和隔热孔的设置可以防止本发明的边缘温升超过85K的国家标准，防止人体触碰本发明的边缘时而被烫伤；使得本发明中的绝缘电热软线可以实现以标称功率长时间的加热，而无需担心本发明的边缘温度过高；能够将绝缘电热软线的标称功率发挥到极致。
权利要求书2页 说明书8页 附图4页CN 106196249 A 2016.12.07C N 106196249A1.一种散热片，包括扣合并连接在一起的第一散热单片和第二散热单片，其特征在于：所述第一散热单片和所述第二散热单片之间设有绝缘电热软线，所述第一散热单片和所述第二散热单片之间设有与所述绝缘电热软线布置轨迹相吻合的软线通道，所述绝缘电热软线位于所述软线通道内，靠近所述散热片边缘处设有隔热空筋和隔热孔，所述隔热孔所在布置轨迹中的孔隙长度总和为所述布置轨迹的长度的41％-91％。
【CN209486601U】一种电脑电源适配器用散热片【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920288671.0(22)申请日 2019.03.07(73)专利权人 重庆市益源捷科技有限公司地址 408300 重庆市垫江县工业园区标准化厂房A1栋(72)发明人 李建生 (74)专利代理机构 重庆飞思明珠专利代理事务所(普通合伙) 50228代理人 刘念芝(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种电脑电源适配器用散热片(57)摘要本实用新型公开了一种电脑电源适配器用散热片，包括依次连接的第一横向部、第一竖向部、第二横向部与第二竖向部，其中第一横向部的左端部与第一竖向部的后端相连，所述第一竖向部的前端与第二横向部的左端相连，第二横向部的右端连接于所述第二竖向部的后端，在所述第一横向部的右端部与中部的内侧壁上分别固定连接有第一插接件与第二插接件，且所述第一插接件与第二插接件的下端均凸出于所述第一横向部的下侧边缘，在所述第一横向部的左侧开设有第一抽孔，在所述第一竖向部的中部开设有第二抽孔，且所述第一抽孔与第二抽孔的尺寸一致。
其显著效果是：结构设计合理，散热效果好。
权利要求书1页 说明书3页 附图3页CN 209486601 U 2019.10.11C N 209486601U权 利 要 求 书1/1页CN 209486601 U1.一种电脑电源适配器用散热片，其特征在于：包括依次连接的第一横向部、第一竖向部、第二横向部与第二竖向部，其中第一横向部的左端部与第一竖向部的后端相连，所述第一竖向部的前端与第二横向部的左端相连，第二横向部的右端连接于所述第二竖向部的后端，在所述第一横向部的右端部与中部的内侧壁上分别固定连接有第一插接件与第二插接件，且所述第一插接件与第二插接件的下端均凸出于所述第一横向部的下侧边缘，在所述第一横向部的左侧开设有第一抽孔，在所述第一竖向部的中部开设有第二抽孔，且所述第一抽孔与第二抽孔的尺寸一致。

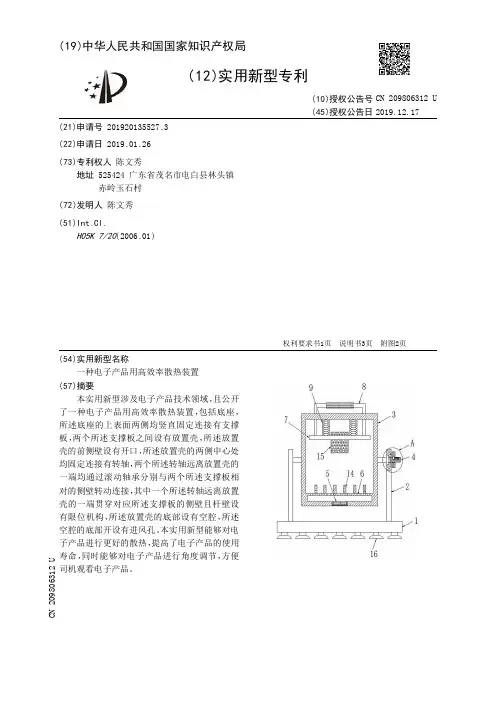

【CN209806312U】一种电子产品用高效率散热装置【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920135527 .3 (22)申请日 2019 .01 .26 (73)专利权人 陈文秀
地址 525424 广东省茂名市电白ቤተ መጻሕፍቲ ባይዱ林头镇 赤岭玉石村
(72)发明人 陈文秀 (51)Int .Cl .
H05K 7/20(2006 .01)
6 .根据权利要求1所述的一种电子产品用高效率散热装置，其特征在于，所述U形杆（8） 的水平部固定设有握套。
2
CN 209806312 U
说 明 书
1/3 页
一种电子产品用高效率散热装置
技术领域 [0001] 本实用新型涉及电子产品技术领域，尤其涉及一种电子产品用高效率散热装置。
背景技术 [0002] 电子产品是以电能为工作基础的相关产品，主要包括：手表、智能手机、电话、电视 机、影碟机、录像机、摄录机、收 音机、收 录机、组合音箱、激光唱机、电 脑、移动通信产品等。 因早期产品主要以电子管为基础原件故名电子产品。 [0003] 目前开车司机在使用移动通信或者录像机等其他电子产品时，由于移动通信或者 录像机在长时间使 用时 ，会发出大量的热 ，另外汽车内没有更好的散热装置 ，会影响移动通 信或者录像机的使用寿命。
一种散热片[实用新型专利]
![一种散热片[实用新型专利]](https://img.taocdn.com/s3/m/bf7a52c7453610661fd9f447.png)
专利名称：一种散热片
专利类型：实用新型专利
发明人：王洪初
申请号：CN201020630536.9申请日：20101129
公开号：CN201869494U
公开日：
20110615
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种散热片，是一种换热片；包括散热针和散热基片，多个散热针与散热基片为一体，散热针与散热基片垂直，散热针在散热基片上等间隔排列，高度一致；所述的散热基片呈“H”形结构，所述的“H”形的上部是一“U”形框，所述的“H”形的下部内，除所述“H”形下部的两边外，设置十三根散热针；其中，中间一根散热针与相邻两边散热针间距比其余散热针之间间距大，其余散热针之间等间距；这种散热片是根据发热体需要散热量的多少，调整散热片的安装数量，并根据发热体形状，位置，安装在一个平面上；简单方便。
申请人：无锡鸿声铝业有限公司
地址：214000 江苏省无锡市新区鸿山镇鸿祥工业园
国籍：CN
代理机构：北京中恒高博知识产权代理有限公司
代理人：夏晏平
更多信息请下载全文后查看。

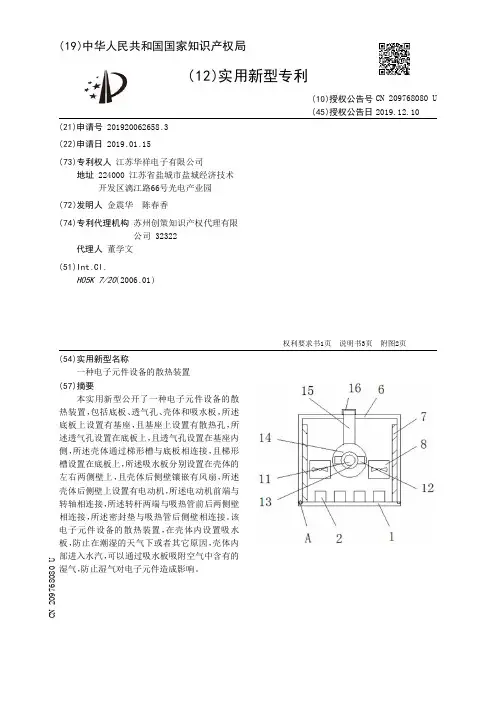

【CN209768080U】一种电子元件设备的散热装置【专利】
2
CN 209768080 U
说 明 书
1/3 页
一种电子元件设备的散热装置
技术领域 [0001] 本实用新型涉及电子元件设备技术领域，具体为一种电子元件设备的散热装置。
背景技术 [0002] 电器中很多都运用到电子元件，电子元件在运行过程中都将产生大量的热，若不 及时排除其产生的热量 ，将导致热量累积引起温度升高 ，而严重影响电 子元件的正常运行 ， 因而需要使用到电子元件设备散热装置。 [0003] 随着电子技术的不断提高，电子元件产生的热量越来越多，温度越来越高，普通的 电子元件设备仅有的散热孔已经不能保证电子元件正常的散热了，有的电子元件设备虽然 设置有风 扇散热 ，但风 扇散热的效果单一 ，如果在电 子元件产生大量的热时 ，仅仅通过风 扇 使散热效果不够好。
2 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述基座(2)等 间距设置在底板(1)上，且基座(2)上均匀分布有散热孔(3)。
3 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述透气孔(4) 均匀设置在底板(1)上，且透气孔(4)与基座(2)之间相互交错。
4 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述壳体(6)通 过梯形槽 (5) 与底板 (1) 组成滑动机构 ，且梯形槽 (5) 设置有两个 ，同时 梯形槽 (5) 关于底板 (1)中心线对称设置。
5 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述吸水板(7设置。
6 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述风扇(8)设 置有两个，且风扇(8)关于壳体(6)中心线对称设置。
7 .根据权利要求1所述的一种电子元件设备的散热装置，其特征在于：所述电动机(9)、 转轴(10)和转杆(11)组成转动机构，且转杆(11)上均匀设置有搅拌杆(12)。
一种散热片[实用新型专利]
![一种散热片[实用新型专利]](https://img.taocdn.com/s3/m/fb94fac2915f804d2a16c144.png)
专利名称：一种散热片
专利类型：实用新型专利
发明人：洪灵,罗学云,何俊兴申请号：CN201220136448.2申请日：20120331
公开号：CN202585390U
公开日：
20121205
专利内容由知识产权出版社提供
摘要：本实用新型涉及一种散热片，主要用于电子元器件的散热。
它包括主片体和引脚，主片体上开有引脚插入口和芯片安装孔，所述的引脚包括尖部和端部，尖部与端部为一体；所述引脚的端部插入引脚插入口，引脚端部的厚度与引脚插入口的厚度相等，两者互相匹配；所述的引脚端部的宽度大于引脚插入口的宽度，引脚端部的两侧位于引脚插入口外；所述的引脚端部与引脚插入口之间通过过盈连接，锤击引脚端部的两侧，使端部的两侧变形并胀紧到主片体上。
本实用新型结构设计合理，操作简单，实验人员可以便捷的制造需要实验用地散热片，避免必须使用大批量生产的方式或专用的模具等工具去生产单个散热片的尴尬。
申请人：浙江西盈科技有限公司
地址：311300 浙江省杭州市临安锦城街道石镜街777号
国籍：CN
代理机构：杭州天欣专利事务所
代理人：屠福河
更多信息请下载全文后查看。
一种新型散热片[实用新型专利]
![一种新型散热片[实用新型专利]](https://img.taocdn.com/s3/m/9ea7fe2c6137ee06eef91897.png)
专利名称：一种新型散热片
专利类型：实用新型专利
发明人：莫仁乐,张野,卢澳
申请号：CN202021545107.1申请日：20200730
公开号：CN212544397U
公开日：
20210212
专利内容由知识产权出版社提供
摘要：一种新型散热片，涉及电子元件散热片技术领域，包括底板，所述的底板下表面设有用于安装电子元件的安装结构，在底板的上表面垂直分布有若干螺纹座，在螺纹座上螺接有散热机构，所述的散热机构的顶端设有螺纹孔。
当散热片表面污染或被堵塞时，通过拧下散热机构，即可很方便的对散热片进行清洁，使散热片恢复散热性能。
当电子元件老化，对散热的需求更高时，可将散热部件螺接于螺纹孔上，使本新型的散热能力大幅提升，以满足电子元件的更高散热需要，从而延长电子元件的使用寿命。
矩阵排列的散热机构，可充分满足通风的需要，当气流流过扇叶时，可带动扇叶旋转，从而对散热片表面的气流进行扰动，加速热交换，提高散热效率。
申请人：导晶(上海)信息科技有限公司
地址：201600 上海市松江区茸悦路228号1021室
国籍：CN
代理机构：北京开阳星知识产权代理有限公司
代理人：姚金金
更多信息请下载全文后查看。
散热片[实用新型专利]
![散热片[实用新型专利]](https://img.taocdn.com/s3/m/28f010aba8956bec0975e3f7.png)
专利名称：散热片
专利类型：实用新型专利
发明人：谢佑南
申请号：CN201720650752.1申请日：20170605
公开号：CN207340385U
公开日：
20180508
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种散热片，该散热片包括：散热鳍片及热固性散热基板，散热鳍片以热固化方式一体成型地固化在所述热固性散热基板上。
由于本实用新型型采用热固性散热基板，使得散热鳍片可以在散热基板上固化为一体成型的散热片，因此不存在散热鳍片与散热基板之间的微小间隙，保证散热路径畅通，增强了散热效果，而且在制作工序上只需要将一块块的散热鳍片插入流质状态的散热基板上一起加热固化即可，在制作成本及制作时间上均能够做到最小化。
申请人：深圳市鸿富诚屏蔽材料有限公司
地址：518103 广东省深圳市宝安区福永街道凤凰第三工业区0A-04区C栋第一层南及第二、三层国籍：CN
代理机构：广东知恒律师事务所
代理人：李星星
更多信息请下载全文后查看。
一种电子产品高效复合散热片的制备方法[发明专利]
![一种电子产品高效复合散热片的制备方法[发明专利]](https://img.taocdn.com/s3/m/f904521e9e31433238689358.png)
专利名称：一种电子产品高效复合散热片的制备方法专利类型：发明专利
发明人：不公告发明人
申请号：CN201610690050.6
申请日：20160819
公开号：CN106311581A
公开日：
20170111
专利内容由知识产权出版社提供
摘要：本发明公开了一种电子产品高效复合散热片的制备方法，该方法采用剥离液剥离石墨烯，配合研磨或搅拌，可降低对研磨或搅拌速度的要求，无需对石墨片层超高速剪切即可实现对石墨烯的剥离，通过氮掺杂可简单、有效地提高石墨烯中碳与碳间的结构完整性，且使用的有机或无机固相氮源具有成本低及易取得的优点，可有效降低制造成本。
申请人：苏州思创源博电子科技有限公司
地址：215009 江苏省苏州市高新区美田里路2号5幢113室
国籍：CN
更多信息请下载全文后查看。
散热器的散热片[实用新型专利]
![散热器的散热片[实用新型专利]](https://img.taocdn.com/s3/m/b232d4adc850ad02df80417e.png)
专利名称：散热器的散热片专利类型：实用新型专利发明人：林泓溢
申请号：CN02234094.7申请日：20020521
公开号：CN2545705Y
公开日：
20030416
专利内容由知识产权出版社提供
摘要：一种散热器的散热片，其特征在于；其是在一高传导热性材质所制成的薄片体的其中一表面上形成有数个不对称的凸点；藉由这种散热片在相互组叠或并装时，使相邻的散热片的凸点成错开的布置，而形成以凸点的突起高度作为相邻散热片的片距，藉此缩短散热片间的片距，以增加散热片的片数并达成提升散热器的散热效率。
申请人：林泓溢
地址：台湾省台北县淡水镇水源里瓦窑坑9-1号
国籍：CN
代理机构：中科专利商标代理有限责任公司
代理人：朱黎光
更多信息请下载全文后查看。
一种电子元器件散热片[实用新型专利]
![一种电子元器件散热片[实用新型专利]](https://img.taocdn.com/s3/m/092767eceff9aef8941e06ff.png)
专利名称：一种电子元器件散热片专利类型：实用新型专利
发明人：林惜莲
申请号：CN202020222240.7
申请日：20200228
公开号：CN211297533U
公开日：
20200818
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电子元器件散热片，包括由散热片弯曲收拢而成的散热管，所述散热管的端面上设有一个以上供散热管向内缩小的条形口，散热管上端的外壁面环绕外壁面一圈向外凸出形成一挤压部，挤压部的外壁面和散热管的外壁面上均设有外螺纹，散热管下端套有挤压环，挤压环的内壁面上设有内螺纹，挤压环通过内螺纹与散热管上的外螺纹啮合连接，散热管内部形成一用于套在不同种类电子元器件上的安装孔。
本实用新型结构简单，通过向上拧紧的挤压环能有效的使散热管上端的外壁向内挤压固定于电子元器件上，避免了掉落，且通过散热槽、散热杆和散热管能有的将电子元器件上的热量快速的散发出去，增加了安全性。
申请人：林惜莲
地址：515549 广东省揭阳市揭东县锡场镇锡东村柴鲤鱼围五巷一号
国籍：CN
代理机构：深圳市世通专利代理事务所(普通合伙)
代理人：阮文沁
更多信息请下载全文后查看。
【CN209994771U】一种电路板散热片【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920557413.8(22)申请日 2019.04.23(73)专利权人 东莞市德铫实业有限公司地址 523000 广东省东莞市谢岗镇大厚村荣大工业园(72)发明人 陈全军 陈浪 (74)专利代理机构 北京科家知识产权代理事务所(普通合伙) 11427代理人 张勋(51)Int.Cl.H05K 7/20(2006.01)(54)实用新型名称一种电路板散热片(57)摘要本实用新型公开了一种电路板散热片，包括有散热片本体，所述散热片本体的两端均设置有固定装置，所述固定装置包括有基座以及传动杆，所述基座中空形成有空腔，所述传动杆可转动地插入于基座的空腔内，所述传动杆的端头的两侧分别凹设有容腔，该容腔内设置有锁块，所述锁块的一端嵌入容腔内，另外一端向容腔外展出。
本实用新型结构简单，拆卸安装过程便捷，安装后还有较强的稳固性。
权利要求书1页 说明书2页 附图1页CN 209994771 U 2020.01.24C N 209994771U权 利 要 求 书1/1页CN 209994771 U1.一种电路板散热片，其特征在于：包括有散热片本体，所述散热片本体的两端均设置有固定装置，所述固定装置包括有基座以及传动杆，所述基座中空形成有空腔，所述传动杆可转动地插入于基座的空腔内，所述传动杆的端头的两侧分别凹设有容腔，该容腔内设置有锁块，所述锁块的一端嵌入容腔内，另外一端向容腔外展出。
2.根据权利要求1所述的一种电路板散热片，其特征在于：所述空腔内壁的表面上设置有内螺纹，所述传动杆的外表面上设置有外螺纹；所述传动杆通过外螺纹与内螺纹嵌接插入于基座的空腔内。
3.根据权利要求1所述的一种电路板散热片，其特征在于：所述容腔内的两端设置有旋转盘，所述锁块嵌入容腔内的一端的两侧设置有转杆，所述锁块的转杆可转动地插入于容腔内的旋转盘中。
【CN209606925U】一种便携式计算机散热器组件【专利】
(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920480231.5(22)申请日 2019.04.10(73)专利权人 新乡职业技术学院地址 453000 河南省新乡市新乡工业园区经三路南段(72)发明人 王延涛 陈静 祁贝贝 (74)专利代理机构 新乡市平原智汇知识产权代理事务所(普通合伙) 41139代理人 周闯(51)Int.Cl.G06F 1/20(2006.01)(54)实用新型名称一种便携式计算机散热器组件(57)摘要本实用新型公开了一种便携式计算机散热器组件，包括底座，所述底座顶部两侧的外壁上均固定安装有等距离分布的限位挡板，所述底座远离限位挡板一端转动连接有转动轮，所述底座的一侧通过转动轮连接有可旋转的固定框，所述固定框两侧外壁的中间位置开有浅槽，且浅槽的内部嵌接有固定销，所述固定销的一端通过轴套转动连接有支撑杆，所述固定框两侧分别开有收纳槽，所述固定框底部两端分别开有安装槽，所述安装槽内部通过转轴固定安装有防滑挡板。
本实用新型可以对散热器进行角度调节，用户可以使用最舒适的角度使用计算机，减缓使用计算机时的眼部疲劳，在使用的过程中避免计算机从散热器上滑落，使使用过程更加方便、安全。
权利要求书1页 说明书3页 附图2页CN 209606925 U 2019.11.08C N 209606925U权 利 要 求 书1/1页CN 209606925 U1.一种便携式计算机散热器组件，包括底座（1），其特征在于，所述底座（1）顶部两侧的外壁上均固定安装有等距离分布的限位挡板（2），所述底座（1）远离限位挡板（2）一端转动连接有转动轮（18），所述底座（1）的一侧通过转动轮（18）连接有可旋转的固定框（6），所述固定框（6）两侧外壁的中间位置开有浅槽，且浅槽的内部嵌接有固定销（3），所述固定销（3）的一端通过轴套转动连接有支撑杆（4），所述固定框（6）两侧分别开有收纳槽（5），所述固定框（6）底部两端分别开有安装槽（8），所述安装槽（8）内部通过转轴固定安装有防滑挡板（9），所述固定框（6）的内部通过螺栓固定连接有散热网（7），所述固定框（6）内部固定安装有均匀分布的保护壳（10），且散热网（7）覆盖在保护壳（10）的上方,所述保护壳（10）中间通过螺栓固定安装有电动机（12），所述电动机（12）的输出端固定连接有散热风扇（11），所述保护壳（10）底部固定安装有防尘网（13），所述固定框（6）远离转动轮（18）一侧底面上固定设置有USB接口（14）和调速开关（15），所述底座（1）底部粘接有防滑垫（19）。
