@电大机械制图作业1--4答案
国家开放大学机械制图第1次形考任务答案
姓名：“机械制图”作业1
学号：
得分：
教师签名：（本部分作业覆盖教材第1-2章的内容，要求第五周以前完成）。
1.将给出图形抄画在右边。
（10分）
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（20分）（1）注出各方向的尺寸（2）注出角度
（3）注出狭小部位的尺寸
（4）注出各圆的直径
3．尺寸标注改错：下面图形中标出正确的尺寸。
（10分）
4．根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。
（20分）（1）（2）
（3）（4）
（5）（6）
5．在视图中标出直线AB和CD的第三面投影，并填写它们对投影面的相对位置。
（20分）
AB是正平线
CD是铅垂线
AB是一般位置直线
CD是水平线
6
6．在视图中标出平面P和Q的第三投影，并判断它们对投影面的相对位置。
（20分）
P是正面面
Q是铅垂面
P是铅垂面Q是侧垂面。
2020年国家开放大学电大《机械制图》形成性考核全套
机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。
（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。
本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。
下图画图思路与上相同。
5．将下图以2：1的比例画在A3图纸上，图名：几何作图。
（10分）[讲评]画图思路同4题。
6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。
（10分）[讲评]画图思路同4题。
用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。
《机械制图》作业形考参考答案-国家开放大学电大

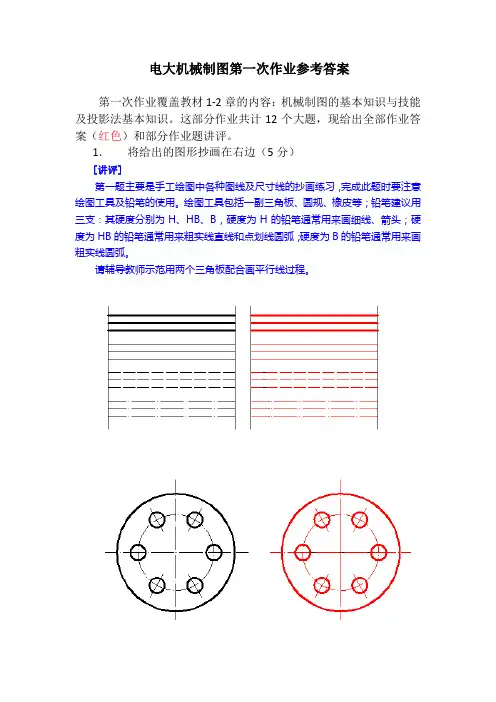

电大机械制图第一次作业参考答案
第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）
[讲评]
第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度
（3）注出狭小部位的尺寸
（。
电大机械制图作业1--4答案
电大机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（5分）（1（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1[讲评]分R48、R10圆弧、与R10相切的水平直线和45°直线；先要根据其与R48内切的关系确定出R22水平方向的R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。
下图画图思路与上相同。
5．将下图以2：1的比例画在A3图纸上，图名：几何作图。
（10分）[讲评]画图思路同4题。
6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。
（10分）[讲评]画图思路同4题。
用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。
7．根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。
（10分）（1）（2）（3）（4）（5）8．求下列立体的第三面投影及其表面上各已知点的直线的三面投影。
（10分）1）[讲评]在对物体三面投影关系还不熟练的情况下，要利用辅助作图线来画图，如图中灰线或兰线所示。
分析图中已知投影后，画45°辅助作图线，利用各几何要素长对正、高平齐、宽相等关系画出各对应投影。

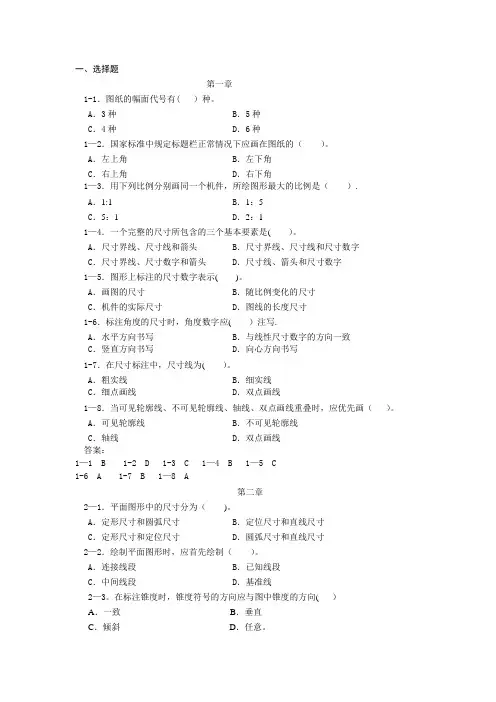

机械制图1-4章选择题有答案
一、选择题第一章1-1．图纸的幅面代号有( ）种。
A．3种B．5种C．4种D．6种1—2．国家标准中规定标题栏正常情况下应画在图纸的（）。
A．左上角B．左下角C．右上角D．右下角1—3．用下列比例分别画同一个机件，所绘图形最大的比例是（）.A．1:1B．1：5C．5：1D．2：11—4．一个完整的尺寸所包含的三个基本要素是( ）。
A．尺寸界线、尺寸线和箭头B．尺寸界线、尺寸线和尺寸数字C．尺寸界线、尺寸数字和箭头D．尺寸线、箭头和尺寸数字1—5．图形上标注的尺寸数字表示( )。
A．画图的尺寸B．随比例变化的尺寸C．机件的实际尺寸D．图线的长度尺寸1-6．标注角度的尺寸时，角度数字应( ）注写.A．水平方向书写B．与线性尺寸数字的方向一致C．竖直方向书写D．向心方向书写1-7．在尺寸标注中，尺寸线为( ）。
A．粗实线B．细实线C．细点画线D．双点画线1—8．当可见轮廓线、不可见轮廓线、轴线、双点画线重叠时，应优先画（）。
A．可见轮廓线B．不可见轮廓线C．轴线D．双点画线答案：1—1 B 1-2 D 1-3 C 1—4 B 1—5 C1-6 A 1-7 B 1—8 A第二章2—1．平面图形中的尺寸分为（)。
A．定形尺寸和圆弧尺寸B．定位尺寸和直线尺寸C．定形尺寸和定位尺寸D．圆弧尺寸和直线尺寸2—2．绘制平面图形时，应首先绘制（）。
A．连接线段B．已知线段C．中间线段D．基准线2—3。
在标注锥度时，锥度符号的方向应与图中锥度的方向( ）A．一致B．垂直C．倾斜D．任意。
2—4。
绘制连接圆弧图时,应确定（）。
A．切点的位置B．连接圆弧的圆心C．先定圆心再定切点D．连接圆弧的大小。
答案：2-1 C 2-2 B 2-3 A 2-4 C第三章3—1．当直线、平面与投影面垂直时，其在该投影面上的投影具有（）。
A．积聚性 B．类似性C．实形性3-2．三面投影体系中，W面展平的方向是（）.A．W面永不动B．W面绕Z轴向左转90°C．W面绕Z轴向右转90°D．W面绕Y轴向下转90°3—3．物体左视图的投影方向是( ）。
2024年秋国家开放大学机械制图形成性任务4参考答案
国家开放大学机械制图形成性1-4参考答案已标红形成性任务41、”在剖视图中，相邻两零件的剖面线方向必须相反，任何时候都不得相同。
判断题(2分)A、对B、错2、”螺纹紧固件上的倒角和退刀槽必须画出。
判断题(2分)A、对B、错3、”下图中圆柱销的连接是正确的。
判断题(2分)A、对B、错4、”在装配图中，零件序号应标注在视图的外面，并按顺时针或逆时针方向顺序排列。
判断题(2分)A、对B、错5、”装配图中编写序号的指引线相互可以相交。
判断题(2分)A、对B、错6、”螺柱连接中旋入端的螺纹终止线不能与结合面平齐，而应在结合面之上。
判断题(2分)A、对B、错7、”装配图不是制造零件的直接依据。
判断题(2分)A、对B、错8、”装配图中当标题栏上方位置不够时，可将明细栏顺序画在标题栏的左方。
判断题(2分)A、对B、错9、”在装配图中，零件的工艺结构如倒角、圆角、退刀槽等允许省略不画。
判断题(2分)A、对B、错10、”装配图中明细栏中零件的序号自上而下。
判断题(2分)A、对B、错11、”在装配图中，当某个零件的形状未表示清楚而影响对装配关系的理解时，可另外单独画出该零件的某一视图。
判断题(2分)A、对B、错12、”装配图中可以粗实线表示链传动中的链。
判断题(2分)A、对B、错13、”当被连接零件均为薄件时，可采用双头螺柱连接。
判断题(2分)A、对B、错14、”一张完整的装配图包括以下几项基本内容:一组视图，完整的尺寸，必要的技术要求，标题栏、零件序号和明细栏。
判断题(2分)A、对B、错15、”键连接主视图中，键被剖切平面横向剖切，按不剖处理，为了表示键在轴上的装配情况，采取了局部剖视。
判断题(2分)A、对B、错16、”下图关于钩头楔键的连接画法是正确的。
判断题(2分)A、对B、错17、”在装配图中，当某些零件遮住了需要表达的结构和装配关系时，可假想沿某些零件的结合面剖切或假想将某些零件拆卸后绘制。
判断题(2分)A、对B、错18、”装配图中明细栏画在装配图右下角标题栏的上方，明细栏中零件的序号自上而下。
电大机械制图作业1--4答案
电大机械制图作业1--4答案机械制图是一门网核课程，未完成网上作业的学生将没有平时成绩。
要完成作业，首先需要登录XXX网站形考任务1要求学生在线下完成作图题，然后将制作好的图照片上传到相应题的下面。
完成此作业需要掌握机械制图的基本知识与技能及投影法基本知识。
共有12个大题，其中第一题是手工绘图中各种图线及尺寸线的抄画练。
完成此题需要注意绘图工具及铅笔的使用。
建议使用三支铅笔：硬度分别为H、HB、B，分别用于画细线、粗实线直线和点划线圆弧、粗实线圆弧。
同时，辅导教师可以示范用两个三角板配合画平行线过程。
其他题目包括分析图形特点并注出尺寸、注出狭小部位的尺寸、注出各圆的直径、改正尺寸标注错误、用1：1比例在指定位置画出平面图形，并标注尺寸等。
完成这些题目需要学生掌握平面图形分析和绘制技巧。
例如，在画平面图形时，需要先分析平面图形的几何要求、基准要素、已知线段、中间线段和连接线段等。
题目4已知组合体的三个投影，求其真实形状（5分）1）图2-8是题目，图2-9是对应答案。
图2-8图2-9讲评]此类题是反求立体的练题。
在画这类题时先要分析立体那种类型的基本立体，对投影面的相对位置是什么？被何种平面截切？然后再以此为基础开始画图，并通过三个投影的共同点来确定立体的真实形状。
分析立体：本题基本体是正方体，正方体在三个投影面上都具有积聚性，它被一个正平面和一个侧平面截割，被正平面截割的截交线形状为正方形，被侧平面截割的截交线形状为矩形。
作图步骤：1）根据三个投影画出正方体的基本形状，如图2-10所示；2）根据正面和侧面投影的共同点确定正平面和侧平面的位置关系，如图2-11中兰线所示；3）在正面和侧面投影中分别画出正平面和侧平面的截交线，如图2-11中品红线所示；4）根据三个投影的共同点确定正方体的真实形状，如图2-9所示。
第15页共54页图2-10图2-11题目5已知组合体的三个投影，求其体积（5分）1）图2-12是题目，图2-13是对应答案。
国家开放大学《机械制图》形考作业1-4参考答案
国家开放大学《机械制图》形考作业1-4参考答案形考任务1（本部分作业覆盖教材第1-2章的内容，要求第五周以前完成）。
1.将给出图形抄画在右边。
（10分）2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（20分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸。
（10分）4．根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。
（20分）5．在视图中标出直线AB和CD的第三面投影，并填写它们对投影面的相对位置。
（20分）c(d) 铅垂线α"正平线4α"b"dc一般位置直线水平线6．在视图中标出平面P和Q的第三投影，并判断它们对投影面的相对位置。
（20分）p" q"正面面铅垂面铅垂面qpˊ侧垂面形考任务2（本部分作业覆盖教材第3章的内容，要求第11周以前完成）。
1.已知切割体的两个投影，求作第三个投影。
（20分）（1）（2）（3）（4）2．已知切割曲面立体的两个投影，求作第三个投影。
（不可见线画虚线）。
（20分）（1）（2）3．已知相贯体的两个投影，用近似画法求作第三个投影。
（不可见线画虚线）。
（20分）（1）（2）4.补全复杂组合体投影图上所缺的图线。
（20分）（1）（2）（3）5. 根据两投影求第三投影。
（20分）(1)(2)形考任务3（本部分作业覆盖教材第4-5章的内容，要求第15周以前完成）。
1．已知一立体的主视图和俯视图，补画左视图、右视图、仰视图和后视图。
（10分）2．作A向斜视图（倾斜和转正）及B向局部视图。
（10分）3．将物体的主视图取全剖视，补画左视图并取半剖视。
（20分）（1）（2）4．将物体的主、俯视图改画成局部剖视图。
（10分）5．用两相交的剖切平面剖切的方法画全剖视图。
（10分）6．用平行的剖切平面剖切的方法，画全剖视图。
（10分）7．画出指定位置的移出断面图。
国开电大 国开电大机械制造装备及设计 形考任务1-4答案
形成性作业1一、判断题（每个3分，共45分）题目1机械制造装备专指机械加工机床。
选择一项：对题目2机械加工装备主要指各类金属切削机床，特种加工机床，金属成形机床以及加工机器人等机械加工设备。
选择一项：错题目3工艺装备是指在机械制造过程中所使用的各种刀具、模具、机床夹具、量具等。
选择一项：错题目4悬挂输送装置、辊道输送装置和带式输送装置是最常见的三种输送装置。
选择一项：错题目5输送切屑的装置常用手动方式进行。
选择一项：对题目6金属切削机床是制造机器的机器，也称为工作母机。
选择一项：错题目7机床的总体设计优劣对机床的技术性能和经济性指标不能起决定性作用。
选择一项：对题目8机床的加工精度是指被加工工件表面形状、位置、尺寸准确度及表面的粗糙度。
选择一项：错题目9机床设计的基本要求主要是满足机床性能指标要求和人机工程要求。
选择一项：错题目10机床总体布局设计与机床总体设计没有关系。
选择一项：对题目11机床总体布局设计主要是确定机床刀具和工件的相对运动，以及各部件的相互位置。
选择一项：错题目12利用虚拟样机技术对所设计的机床进行运动学仿真和性能仿真，在没有制造出样机之前就可以对其进行综合评价，增加了研制新产品的风险。
选择一项：对题目13进行机床总体布局时，要合理分配机床的各种运动，将运动尽量分配给质量大的零部件。
选择一项：对题目14支承件的高度方向尺寸小于长度方向尺寸时称为卧式支承；支承件的高度方向尺寸大于长度方向尺寸时称为立式支承。
选择一项：错题目15机床主传动的形式有机械传动、液压传动、气体传动和和电传动等。
选择一项：对二、单选题（每个3分，共15分）题目16卧式支承的机床重心低、刚度大，是中小型机床（）的支承形式。
选择一项：a. 可以用的b. 不常见c.d. 不能用题目17进给运动与主运动共用一台电机驱动，进给运动本身消耗的功率较小，进给功率（）。
选择一项：a.b. 可近似计算c. 等于空载功率d. 还须计算题目18机床的主要结构尺寸都是根据（）设计的。
电大机械制图作业1()4答案
电大机械制图作业1（）4答案广播电视大学第一次机械制图作业参考答案第一个作业包括教科书第1-2章的内容:机械制图的基本知识和技能以及投影法的基本知识。
家庭作业的这一部分由12个大问题组成。
现在我们给出所有的答案(红色)和一些评论。
1.复制并在右边画出给定的图形(5分)[评论]第一个问题主要是手工绘图中各种画线和尺寸线的临摹和绘图练习。
完成这道题时，应该注意绘图工具和铅笔的使用。
绘图工具包括一套三角板、圆规、橡皮等。
推荐使用三支铅笔:H、HB和B，H通常用来画细线和箭头。
HB硬度的铅笔通常用于粗实线、直线和虚线弧。
硬度为B的铅笔通常用来画粗实线。
请指导老师演示用两个三角形板画平行线的过程。
第1页，共48页2.分析下列图形的特征，并注意尺寸(数值从图形中测量，取整数)。
(5点)(1)注意所有方向的尺寸(2)注意角度(3)注意狭窄部分的尺寸(第2页，共48页4)注意每个圆的直径3.尺寸误差修正:在下图中标记正确的尺寸(5点)4.在指定位置用1: 1的比例画一个平面图，并标出尺寸。
(5分)[评论]绘制平面图形时，通常需要先分析平面图形。
平面图形由那些几何要求组成。
什么是分析标准？分析那些是已知的线段，那些是中间线段，那些是连接线段。
画这个题目的想法:1)绘制φ12水平垂直中心线和R22水平中心线；2)画φ12圆，R48，R10圆弧，与R10相切的水平直线和45°直线；3)画R22圆弧时，首先根据R22圆弧与内接R48的关系，确定R22水平方向的圆R22圆弧只能在心脏位置后绘制；(4)绘制R8弧和R5弧，首先根据相邻线段两侧的关系确定R8弧和R5弧在圆心画一个弧。
第3页，共48页下图和上图一样。
5.在A3图纸上以2: 1的比例绘制下图。
图形名称为几何图形。
(10分)[评论]绘画的想法和4个问题一样。
第4页，共48页6.使用AutoCAD软件绘制下图，并以2: 1的比例打印出来。
图形名称是几何图形。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电大机械制图第一次作业参考答案第一次作业覆盖教材1-2章的内容：机械制图的基本知识与技能及投影法基本知识。
这部分作业共计12个大题，现给出全部作业答案（红色）和部分作业题讲评。
1．将给出的图形抄画在右边（5分）[讲评]第一题主要是手工绘图中各种图线及尺寸线的抄画练习，完成此题时要注意绘图工具及铅笔的使用。
绘图工具包括一副三角板、圆规、橡皮等；铅笔建议用三支：其硬度分别为H、HB、B，硬度为H的铅笔通常用来画细线、箭头；硬度为HB的铅笔通常用来粗实线直线和点划线圆弧；硬度为B的铅笔通常用来画粗实线圆弧。
请辅导教师示范用两个三角板配合画平行线过程。
2．分析下列图形的特点，并注出尺寸（数值从图中量，取整数）。
（5分）（1）注出各方向的尺寸（2）注出角度（3）注出狭小部位的尺寸（4）注出各圆的直径3．尺寸标注改错：下面图形中标出正确的尺寸（5分）4．用1：1比例在指定位置画出平面图形，并标注尺寸。
（5分）[讲评]画平面图形时，一般先要分析平面图形，平面图形由那些几何要求组成；分析基准是那些要素；分析那些是已知线段，那些是中间线段，那些是连接线段。
本题作图思路：1）画φ12水平竖直中心线，R22水平中心线；2）画φ12圆、R48、R10圆弧、与R10相切的水平直线和45°直线；3）画R22圆弧先要根据其与R48内切的关系确定出R22水平方向的圆心位置后才能画R22圆弧；4）画R8、R5圆弧先根据其相邻线段两侧的关系确定出R8与R5圆弧的圆心再画圆弧。
下图画图思路与上相同。
5．将下图以2：1的比例画在A3图纸上，图名：几何作图。
（10分）[讲评]画图思路同4题。
6．将下图用AutoCAD 软件作图，并用2：1比例打印输出，图名：几何作图。
（10分）[讲评]画图思路同4题。
用AutoCAD软件作图，实际就是用计算机模拟手工画图，AutoCAD二维绘图命令、二维编辑命令、尺寸标注设置及应用的熟练程度直接影响画图的质量和速度，这道题也是上机练习的题目，建议学员在辅导教师的指导下一步一步地绘制。
7．根据轴测图画出三面投影图（各方向的大小由立体图量出数值并取整数）。
（10分）（1）（2）（3）（4）（5）（6）8．求下列立体的第三面投影及其表面上各已知点的直线的三面投影。
（10分）1）[讲评]在对物体三面投影关系还不熟练的情况下，要利用辅助作图线来画图，如图中灰线或兰线所示。
分析图中已知投影后，画45°辅助作图线，利用各几何要素长对正、高平齐、宽相等关系画出各对应投影。
比如：A点的正面投影已知且不可见，说明A点在五棱柱的上面和后棱面上，先根据A点的正面投影a’与侧面投影a”的高平齐关系和其所在棱面的侧面投影的具有积聚性的关系，可直接画出A点的侧面投影a”;然后根据三面投影规律（a’a满足长对正，aa”满足宽相等）画出A点水平投影a。
其它点和直线的画法与A点相似，以下给出本题作图步骤：画图步骤（1）画出五棱柱的水平投影；（2）画出A的水平和侧面投影，画出B点的正面和水平投影。
（3）画出直线EF的侧面和水平投影。
（2）本题各投影求法与（1）相似分）AB是正平线CD是铅垂线AB是一般位置直线CD是水平线分）P是正面面Q是铅垂面P是铅垂面Q是侧垂面11．求下列立体的第三面投影及其表面上各已知点的直线的三面投影。
（10分）（1）（2）12．求下列立体的第三面投影及其表面上各已知点的三面投影。
（10分）电大机械制图第二次作业参考答案第二次作业覆盖教材第3章的内容：组合体投影图的画法、读法及尺寸注法。
这部分作业共计11个大题，现给出本次作业全部答案（红色图线）和部分作业题的讲评。
6．已知切割体的两个投影，求作第三个投影（5分）（1）图2-1是题目，图2-2是对应答案。
图 2-1 图2-2 [讲评]此类题是读图绘图练习题。
在画这类题时先要分析立体那种类型的基本立体，对投影面的相对位置是什么？被何种平面截切？然后再以此为基础开始画图。
分析立体：本题基本体是正三棱柱，正三棱柱在水平投影上具有积聚性，它是被一个正垂面和一个侧平面切割，被正垂面切割的截交线形状为四边形，被侧平面切割的截交线形状为矩形。
作图步骤：1）画三棱柱基本体侧面投影，如图2-3所示；2）画三棱柱被侧平面切割的截交线，如图2-4中兰线所示；图 2-3 图 2-4 3）画三棱柱被正垂面切割后的截交线，如图2-5中品红线所示4）整理图线。
擦掉被切割了的轮廓线和作图线，加粗加深可见轮廓线即可，如图2-6所示。
图2-5 图2-6（2）图2-7为答案和保留的作图线。
图2-7（3）答案和保留的作图线（4）答案和保留的作图线完成（2）、（3）、（4）题投影图的方法与步骤与（1）题相似，都是在分析切割立体的基础上确定画图步骤，从而逐步地补画出第三个投影来。
7．已知切割体的两个投影，求作第三个投影。
（不可见线画虚线）。
（5分）（1）图2-11为红色图线为本题答案。
图2-8为水平截面截切立体截交线画法，图2-9为正垂面截切立体截交线画法，图2-10整理外轮廓线，加粗加深图线画法，图2-11是去掉各种辅助作图线后的图，即为本题答案。
图2-8 图2-9图2-10 图2-11（2）下图中左边三投影图为本题详解过程，右边红色图线为本题答案。
（3）下图是有作图过程的答案（4）下图是有作图过程的答案（3）下图是本题答案（4）下图是本题答案8．已知切割曲面立体的两个投影，求作第三个投影（不可见线画虚线）。
（10分）（1）答案（作业线需保留）（2）答案（作图线需保留）（3）答案（作业线需保留）（4）答案（作图线需保留）（5）答案（作业线需保留）（6）答案（作图线需保留）（7）答案（作业线需保留）（8）答案（作图线需保留）4．已知相贯体的两个投影，用近似画法求作第三个投影（不可见线画虚线）。
（10分）（1）答案（作业线需保留）（2）答案（作图线需保留）（3）答案（作业线保留）（4）答案（作图线保留）9．利用辅助平面求画圆柱与圆锥的相贯线。
（10分）答案（作图线保留）10．根据立体图上所标注的尺寸，按1：1画出复杂组合体的三面投影图。
（10分）（1）答案（2）答案11．补全复杂组合体投影图上所缺图线。
（10分）（1）答案（2）答案（3）答案8．补画第三投影。
（10分）（1）答案（2）答案（4）答案9．补画第三投影。
（10分）（1）答案（2）答案（3）答案（4）答案10．标注组合体尺寸（尺寸数值按1：1从图中量取整数）。
（10分）（1）答案（2）答案11．根据两投影求第三投影，并标注尺寸（尺寸数值按1：1从图中量取整数）。
（10分）（1）答案（2）答案电大机械制图第三次作业参考答案第三次作业覆盖教材第4-5章的内容：图样的的基本表示法，零件图与零件，现给出本次作业全部答案（红色图线），作业题讲评内容各辅导教师根据学员实际情况自行安排。
12．已知立体的主视图和和俯视图，补画左视图、右视图、仰视图、仰视图和后视图。
（5分）（1）答案（2）答案13．作A向斜视图（倾斜和转正）及B向局部视图。
（5分）答案14．全视图中的漏线。
（10分）（1）答案（2）答案（3）答案（4）答案4．在指定的位置上画出全剖的主视图。
（10分）答案5．将物体的主视图取全剖视，补画左视图并取半剖视。
（10分）（1）答案第38 页共48 页（2）答案第39 页共48 页6．将物体的主、俯视图改画成局部剖视图。
（10分）答案第40 页共48 页7．用两相交的剖切平面剖切的方法画全剖视图，并加标注。
（10分）答案8．用平行的剖切平面剖切方的法，画出全剖视图，并加注标注。
（10分）答案第42 页共48 页9．主视图用几个相交的剖切面剖切改画成全剖视图，并加标注。
（10分）答案第43 页共48 页10．画出指定位置的移出断面图。
（10分）（1）答案（2）答案11．补画左左视图，在各视图上取适当的表达方法，将物体表达清楚，并标注尺寸（用3号图幅，尺寸在图上量取并取整）。
图名：图样画法。
按比例2：1画图。
（10分）答案按比例2:1给出，，表达方案不是唯一，仅供参考（图框、标题栏省略未画）。
电大机械制图第四次作业参考答案第四次作业覆盖教材第5-6章的内容：零件上常见的标准结构、常用标准件、装配图，现给出本次部分作业讲评与答案（红色图线）。
15．分析下列螺纹画法上的错误，在指定的位置上画出正确的图。
（10分）[讲评]零件上常见的标准结构有螺纹结构、轮齿结构等。
这些功能标准结构的画法、尺寸注法，国家标准无作了特殊规定。
本题1小题是外螺纹的画法，2小题是内螺纹的画法。
（1）外螺纹的画法一般用视图表示，牙顶（大径）线、螺纹终止线画粗实线，牙底（小径）线画细实线，且细实线一直进入到角内；牙顶圆（大径圆）画粗实线，牙底圆（小径圆）画细实线，大约画3/4圆周。
（2）内螺纹的画法一般用剖视图表示。
牙顶（小径）线、螺纹终止线画粗实线，牙底（大径）线画细实线，细实线不要画入到角内；牙顶圆（小径圆）画粗实线，牙底圆（大径圆）画细实线，大约画3/4圆周；锥孔的部分应画成120°。
螺纹规定画法详细内容请见教材5.2(1)答案（2）答案16．根据螺纹的规定画法绘制螺纹的主视图、左视图。
（10分）（1）外螺纹的大径为M20，杆长40，螺纹长30，倒角C2。
[讲评]本题内容同1题中的1小题。
牙顶（大径）线、螺纹终止线画粗实线，牙底（小径）线画细实线，细实线一直进入到角内；牙顶圆（大径圆）画粗实线，牙底圆（小径圆）画细实线，大约画3/4圆周。
本题答案（2）内螺纹的大径为M16，钻孔深度为30，螺纹长22，倒角C2。
[讲评]本题内容同1题中的2小题。
牙顶（小径）线、螺纹终止线画粗实线，牙底（大径）线画细实线，细实线不要画入到角内；牙顶圆（小径圆）画粗实线，牙底圆（大径圆）画细实线，大约画3/4圆周；锥孔的部分应画成120°。
本题答案17．按给定的螺纹要素，在各图中标注螺纹部分的尺寸，并查表填空。
（10分）（1）粗牙普通螺纹，公称直径20，螺距2.5，中等公差精度，中径、顶径公差带代号6g，中等旋合长度，右旋．螺纹长20,倒角C 2.5。
[讲评]螺纹特征代号尺寸代号---公差带代号---其他有必要说明的信息本题普通螺纹特征代号为M；尺寸代号是公称直径20，因为是粗牙螺纹所以可不标记螺距；对于公称直径>1.6mm，公差带为6H（6g），可不标其公差带代号；中等旋全长度、右旋都可省略标注。
本题答案螺纹大径20中径18.376螺纹小径17.294螺距 2.5导程 2.5线数 1。
