海湾广播系统设计说明

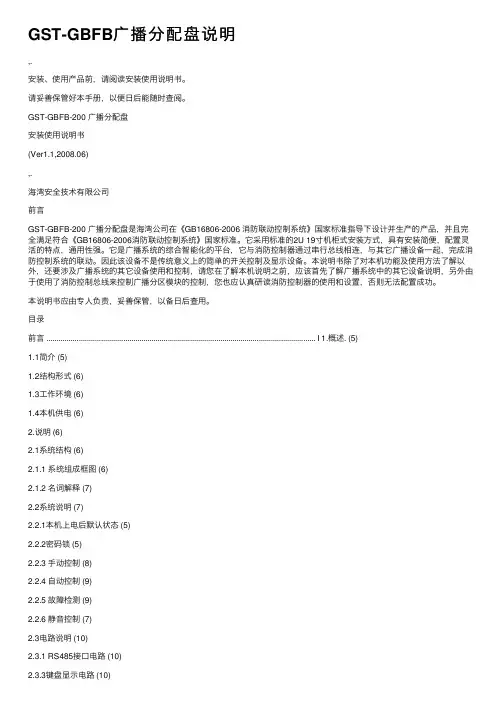

GST-GBFB广播分配盘说明
GST-GBFB⼴播分配盘说明,.安装、使⽤产品前，请阅读安装使⽤说明书。
请妥善保管好本⼿册，以便⽇后能随时查阅。
GST-GBFB-200 ⼴播分配盘安装使⽤说明书(Ver1.1,2008.06),.海湾安全技术有限公司前⾔GST-GBFB-200 ⼴播分配盘是海湾公司在《GB16806-2006 消防联动控制系统》国家标准指导下设计并⽣产的产品，并且完全满⾜符合《GB16806-2006消防联动控制系统》国家标准。
它采⽤标准的2U 19⼨机柜式安装⽅式，具有安装简便，配置灵活的特点，通⽤性强。
它是⼴播系统的综合智能化的平台，它与消防控制器通过串⾏总线相连，与其它⼴播设备⼀起，完成消防控制系统的联动。
因此该设备不是传统意义上的简单的开关控制及显⽰设备。
本说明书除了对本机功能及使⽤⽅法了解以外，还要涉及⼴播系统的其它设备使⽤和控制，请您在了解本机说明之前，应该⾸先了解⼴播系统中的其它设备说明，另外由于使⽤了消防控制总线来控制⼴播分区模块的控制，您也应认真研读消防控制器的使⽤和设置，否则⽆法配置成功。
本说明书应由专⼈负责，妥善保管，以备⽇后查⽤。
⽬录前⾔ ..................................................................................................................................... I 1.概述. (5)1.1简介 (5)1.2结构形式 (6)1.3⼯作环境 (6)1.4本机供电 (6)2.说明 (6)2.1系统结构 (6)2.1.1 系统组成框图 (6)2.1.2 名词解释 (7)2.2系统说明 (7)2.2.1本机上电后默认状态 (5)2.2.2密码锁 (5)2.2.3 ⼿动控制 (8)2.2.4 ⾃动控制 (9)2.2.5 故障检测 (9)2.2.6 静⾳控制 (7)2.3电路说明 (10)2.3.1 RS485接⼝电路 (10)2.3.3键盘显⽰电路 (10)2.3.4 ⾳频输出线检测电路 (10)3.主要技术指标 (10)3.1输⼊输出特性 (10)3.2按键及指⽰灯说明 (11)3.2.1 前⾯板⽰意图 (11)3.2.2 按键及指⽰灯说明 (11)3.3外部接线说明 (13)3.3.1后⾯板⽰意图 (13)3.3.2 端⼦说明 (13)3.3.3 扩展盘（31路~60路）前⾯板⽰意图 (15) 3.3.4扩展盘（61路~90路）前⾯板⽰意图 (15)3.3.5 扩展盘后⾯板端⼦接线图 (16)4. 基本功能和操作⽅法 (16)4.1功能 (16)4.2操作⽅法 (16)4.2.1 功能设置 (17)4.2.2卡号设置 (13)4.2.3 ⾃动控制 (19)4.2.4 ⼿动应急⼴播控制 (19)5. RS485指令说明 (20)5.1通信波特率 (20)5.2通讯字节格式 (20)5.3指令⼀览表 (20)6.注意事项 (21)6.1储存 (21)6.2运输 (21)6.3操作规程 (21)7.维护管理 (21)7.1维护常识 (21)7.2⼀般性故障处理 (22)8．附件清单 (23)8.1随机附件A (23)8.2随机附件B (23)8.3随机附件C (16)1.概述1.1 简介GST-GBFB-200 ⼴播分配盘是应急⼴播系统配套产品，它是在《GB16806-2006 消防联动控制系统》国家标准指导下设计并⽣产的产品，并且完全满⾜符合GB16806-2006国家标准。
海湾应急广播实时操作方法
海湾应急广播实时操作方法
海湾应急广播是一种紧急情况下向广大海湾地区民众发送关键信息的重要工具。
下面是海湾应急广播实时操作的方法：
1. 确定紧急情况：当发生紧急情况时，首先要确认事件的严重性，并明确广播的目的和内容。
2. 启动应急广播系统：根据紧急情况的类型和程度，启动应急广播系统。
这可以通过触发警报、警钟或手动操作面板来完成。
3. 确定广播频率和范围：选择适当的广播频率和范围，确保广播能够覆盖到受影响的地区。
4. 准备广播内容：将准备好的紧急广播内容输入到广播系统中。
确保内容准确、简明扼要，并包括必要的安全指导和行动建议。
5. 发送广播信息：根据系统要求，在适当的时间点发送广播信息。
可以使用广播设备、手机短信、社交媒体等多种渠道发送信息，以确保信息能够覆盖到尽可能多的民众。
6. 持续监控和更新广播信息：保持持续监控广播信息的发送和接收情况，及时更新信息内容，并纠正任何错误或不准确的信息。
7. 与相关部门合作：在紧急情况下，与相关的应急管理部门、安全机构和媒体合作，共同推广广播信息，并确保信息的准确性和广泛传播。
8. 评估广播效果：在紧急情况结束后，针对广播效果进行评估，总结经验教训，并提出改进措施，以提高日后类似事件的应急响应能力。
以上是海湾应急广播实时操作的一般步骤，具体操作方法可能会根据当地的应急管理要求和设备技术而有所差异。
海湾报警设备应用设计说明书
公司简介海湾安全技术有限公司（以下简称海湾公司）是国家科技部认定的“国家火炬计划重点高新技术企业”，主要从事消防电子、楼宇自控及可视对讲产品的开发、生产、销售及技术服务。
海湾公司拥有高素质的职业化人才队伍和完善的现代企业管理机制，拥有21条世界先进水平的自动化电子产品生产线，具有先进的产品质量检测体系，已经成为国内智能建筑电子产品最大、最先进的生产基地之一，在国际上处于领先地位。
海湾公司具有完善的质量管理体系，先后通过了LPCB、UL、CE等国际质量认证，获得了中国认证机构国家认可委员会（CNAB）认可的中国质量认证中心（CQC）ISO9001质量管理体系认证、ISO14001环境管理体系认证和中国质量监督检验检疫总局的ISO10012.1完善计量检测体系的合格证书。
公司产品通过了公安部消防产品合格评定中心的产品质量认证，并受到公安部的表扬，连续被中国质量协会评为消防行业唯一“全国用户满意产品”。
公司产品还多次荣获“国家级新产品”、“国家级重点产品”和“国家火炬计划项目”奖，被中国商品学会、中国质量学会联合评为中国市场商品质量调查“同行业第一品牌”。
2001年和2003年，在公安部和中国消防协会举办的“中国消防产业30强论坛”上，公司连续荣膺中国消防产业30强之首。
2004年11月，海湾商标被国家工商总局商标局认定为驰名商标，成为我国消防行业唯一获此殊荣的企业。
海湾公司已经建立起遍布全国的营销和服务网络，产品已远销欧洲及中东40多个国家和地区。
在国内100多个大中城市设有营销机构，数百名优秀员工为客户提供优质、专业、高效、周到的服务，得到了广大用户的信任和支持。
我们坚持将最精美的产品以最优的性能价格比，用最完美的服务奉献给我们的客户。
海湾公司将遵循“造福人民，服务社会”的企业宗旨，以产业报国为已任，奋力争先，追求卓越，努力将公司建设成为国际化企业。
蓬勃发展的海湾有充分的诚意和信心，与各界朋友精诚合作，共创商机！前言火灾自动报警系统及消防联动应用设计说明按照通用场合类和工业场合类两部分介绍。
海湾广播系统设计说明
1.1
GST-XG9000A/GST-XG9000B消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要作用。在火灾发生时，应急广播信号通过音源设备发出，经过功率放大后，由编码输出控制模块切换到广播指定区域的音箱实现应急广播。GST-XG9000A/GST-XG9000B是总线制消防应急广播系统，完全满足GB16806-2006《消防联动控制系统》要求，系统主要由主机端设备：音源设备、广播功率放大器、火灾报警控制器（联动型）等，及现场设备：输出模块、音箱构成。
中的2个设备，这2个设备可以是同一型号也可以是不同型号。
每个GST-LD-8305型输出模块占用一个总线点，需要计入控制器总线点数量。
GST-LD-8305型输出模块数量×0.02A=GST-LD-8305型输出模块需要的DC24V联动电源供电电流。
GST-CD型CD录放盘或GST-DVD型DVD播放盘数量×0.4A+GST-GBFB-200/MP3广播分配盘或GST-GBFB-200B型应急广播控制器数量×0.15A=广播系统主机需要的DC24V联动电源供电电流。
1.3.2GST-XG9000A消防应急广播系统的主机端设备容量
每个GST-GF500WB/300WB/150WB型广播功率放大器输出功率分别为500W、300W及150W。
每个GST-GBFB-200/MP3广播分配盘可配接两台广播功率放大器。
可选择GST-DVD型DVD播放盘作为应急广播控制器的音源，DVD播放盘可配接两台应急广播控制器。
GST-XG9000A消防应急广播系统的功放采用备用AC220V供电，请根据功放标称功率选择备用电源。
根据与联动控制器配接的说明进行控制器总线点数量计算、回路板数量计算、DC24V联动电源容量计算，完成联动控制器配置。
海湾消防广播操作方法
海湾消防广播操作方法
海湾消防广播是一种紧急广播系统，用于向公众传达火灾或其他紧急情况下的指引和注意事项。
以下是海湾消防广播的操作方法：
1. 打开广播系统：找到广播控制台或按钮，并按下开关打开广播系统。
2. 发布紧急消息：宣布火灾或紧急情况的消息。
要清楚、明确地传达信息，包括事发地点、情况紧急性，以及需要采取的应急措施等。
3. 保持冷静：在发布消息时保持冷静。
语速要适中，语气要坚定，确保指令易于听懂，并给听众以信心。
4. 持续宣布信息：在必要时多次重复播放消息，以确保听众收到并理解紧急情况和应采取的措施。
可以设置循环播放，使信息持续传达给人们。
5. 提供避难所和逃生路线指引：在消息中提供避难所和逃生路线的指引，告知人们应该去哪里避难，以及哪些通道是安全的。
6. 消息更新：在火灾或紧急情况有进展时，提供更新信息，告知人们新的指引和注意事项。
如果火势蔓延或情况变化，可能需要重新指示逃生路线或避难所。
7. 遵循消防监督：在发布消息时，要与消防部门保持密切联系，并遵循他们的
指示。
消防部门可能会提供更详细的信息和建议，以帮助人们安全逃生。
8. 定期测试广播设备：定期测试广播设备以确保正常工作。
这可以通过模拟紧急情况并播放测试信息来完成。
9. 停止广播：在紧急情况结束后，及时停止广播，通知人们火灾已被扑灭或其他紧急情况已解决。
总之，海湾消防广播的操作方法包括打开广播系统，发布紧急消息，提供指引，更新信息，遵循监督并定期测试广播设备。
通过正确操作和灵活应对，海湾消防广播能够提供有效的指引和帮助，确保公众的安全。
GST海湾系统配置说明
海湾系统配置说明（一）火灾探测器1、海湾系统的编码型探测器为两线制，探测器接线都是接底座任意一对对角，无极性。
2、非编码探测器探测器都需通过GST-LD-8319输入模块和GST-LD-8320终端器组成一个探测点接入到海湾系统，每只8319输入模块最多可以连接15只非编码型探测器，若输出回路中接有JTG-ZW-G1B型点型紫外火焰探测器，则其数量应不超过3只。
（二）手动火灾报警按钮1、海湾手动火灾报警按钮有两种J-SAM-GST9121、J-SAM-GST9122(含电话插孔），其中9122型火灾报警按钮在有电话系统时才配置。
2、如客户新配置系统中有电话系统时请不要给客户配置J-SAP-8402型手动按钮！！因J-SAP-8402型上电话插口是水晶头，和现在的铜头便携式电话不能匹配。
（三）声光警报器/警铃1、海湾主销的声光警报器为HX-100A/B、GST-HX-F/M8502系列,其中100A/B声光警报器发出的是火警声音，8502警报器发出的“滴、滴”的声音。
2、声光警报器有编码型和非编码型之分，编码型声光警报器可以直接与主机连接，非编码声光警报器与警铃，需通过输入输出模块才可接入到系统。
3、编码型声光警报器限制为两根信号总线与两根电源线，非编码型声光警报器与警铃只需两根电源线，通过输入输出模块接入到系统。
（四）控制器1. JB-QB-GST100主机（所带报警最大8只）1、GST100主机不可以配置输出模块（8301等等），所带警报器最大为8只。
如不加配电源箱，100主机所带警报器最大不能超过6只,视具体情况而定。
2、如果客户有几只非编码声光或者警铃，但又不想选用联动主机，可推荐使用GST100主机，使用主机上面警铃或输出端（R+、R-，其触点电流为1A）配置时不超过6只。
3、GST100型控制器不可以连接火灾显示盘，CRT，不可以参与联网。
4、当100A/B警报器数量超过5只或者海湾警铃数量超过30只须加电源箱。
海湾 GST-GF500WA 300WA 150WA型广播功率放大器安装使用说明书
1GST-GF500WA/300WA/150WA 型广播功率放大器安装使用说明书特点广播功率放大器是消防应急广播系统配套产品，它与相应的广播音源设备和广播终端设备等配合，实现消防现场的应急广播功能。
GST-GF500WA 型广播功率放大器、GST-GF300WA 型广播功率放大器、GST-GF150WA 型广播功率放大器功能相同，但功率不同，分别为500W、300W 和150W。
主要技术指标（1）工作电压：主电源交流AC220V，备用电源交流AC220V（2）定压输出：120V（3）频率特性：80Hz～8KHz （90V～145V）（4）输出功率：500W/300W/150W（5）谐波失真：≤5%（6）噪声电平：＜37mV（7）使用环境：温度：0℃～+40℃相对湿度≤95%，不结露（8）外形尺寸：88.1mm(2U)×482.6mm×305.0mm结构特征与安装以GST-GF500WA 型广播功率放大器为例进行说明，其外形及结构示意图如图图-1-2本广播功率放大器采用标准插盘结构安装，其后部示意图如图图2-21)工作指示灯：200A启动本设备后该指示灯为绿色，表示本机工作正常。
说明：当功放电源开关打开时工作指示灯不亮，此时如果主备电均正常时，主电绿灯亮，说明功放处于待机状态。
2)故障灯：说明：故障灯常亮，表示本机音频输出线处于交流短路，本机已经处于保护状态。
如果音频输出线短路故障排除，需将电源关闭，然后再重新启动，才能解除指示灯常亮状态；23)主电指示灯：绿灯亮表示本机采用主用电源供电，黄灯故障灯亮说明主用电源断开。
说明：当功放电源开关打开时，如果主电正常则绿灯点亮，如果断开则黄灯点亮。
4)备电指示灯：绿灯亮表示本机采用备用电源供电，黄灯故障灯亮说明备电断开。
说明：当功放电源开关打开时，如果主备用电源均正常，默认主电优先工作，对应主电指示灯为绿色，备电指示灯处于熄灭状态（代表目前备电正常）；如果主用电断开，功放会自动转为备用电工作，对应的备电指示灯为绿色，主电指示灯为黄色。
海湾GST-CD说明书1
海湾GST-CD CD录放盘安装使用说明书目录错误!未定义书签。
1.概述 (4)1.1简介 (4)1.2结构形式 (4)1.3工作环境： (4)1.4本机供电： (4)2.电路说明 (4)2.1CD放音机芯部分： (4)2.2电子语音： (4)2.33电子录音机： (5)2.4监听放大： (5)3.主要技术指标 (5)3.1CD播放部分 (5)3.22其它 (5)3.3按键及指示灯说明 (5)3. 3. 1前面板示意图 (5)3. 3.2按键及指示灯说明 (6)3. 4外部接线说明 (7)3.4. 1后而板示意图 (7)4.4. 2端子说明 (7)4.基本功能和操作方法 (8)1.1功能 (8)4. 2操作方法 (8)4.2. 1自动控制 (8)4. 2. 2紧急手动控制 (9)5.2.3四种播音方式 (9)4.2. 4话筒播音的自动录音 (9)5.2.5应急广播录音回放监听 (9)5.注意事项 (10)5.1储存 (10)5.2运输 (10)5.3操作规程 (10)6.4管理 (10)6.维护管理 (10)6. 1维护常识 (10)错误!未定义书签. 错误!未定义书签。
错误!未定义书签。
错误!未定义书签。
6.2 一般性故障处理10 7.附件清单.……7.1 随机附件A7.2 2随机附件B7.3 产品说明书L概述1.1简介GST-CD录放盘是应急广播系统配套产品，它是在《GB16806-2006消防联动控制系统》国家标准指导下设计并生产的产品，并且完全满足符合GB16806-2006国家标准。
它与定压输出的广播功率放大器、音箱、广播设备控制组成应急广播系统。
1.2结构形式本设备采用标准上架结构形式:高：88mm （2U标准）宽：482.6mm1.3工作环境：温度：0℃〜+40℃ 湿度:45与〜80%1.4本机供电：本设翁工作电源为直流24V2.电路说明本设备的电路部分由电源、CD放音机芯、电子语音、监听放大、逻辑控制等电路部分组成。
海湾消防广播系统说明
7 485 答：此滤波器能起到减少干扰的作用。使用方法如下：
8
8305
答： 可通过用编码器配置模块灵敏度的方式进行解决，具体方式如下：
用编码器功能4对模块进行配置，配置的数据分别是148、158、168，数越
大灵敏度越低，灵敏度越低越不容易出现此问题。默认的数值为0。
2
3
GST-GBFB-200A
GST-GF500WA/300WA/150WA
令GST-LD-8305
令HY6253 3W
HY6251 3W
WY-BG5-2
YXJ3-4A
4
信
Z2
号
Z1
总
线
Z1 Z2 GST- LD- 8 3 0 5 扬声器监视模块
ZC1 ZC2 XF1 XF2 SP1 SP2
4 答： MP3广播盘处于手动模式时，广播控制盘对联动火警信号不做处 理，需打到自动模式。 MP3广播盘解锁后，按【手动】键可进行手自动状 态切换。
5 MP3 答： 广播支线是指从扬声器监视模块到所连接扬声器之间的音频广播线。 报“支线短路”或者“支线断路”检查此段线路是否有短路和断路的情况。
6 MP3 答： 广播干线是指从功放定压输出120V端子到各扬声器监视模块之间的音 频广播线。报“干线短路”或者“干线断路”检查此段线路是否有短路和断路 的情况。
2 MP3
答 ： 检 查 MP3 广 播 盘 功 放 设 置 的 在 线 数 量 是 否 与 实 际 的 功 放 数 量 一致 ，如一致请检查上述功放是否上电， MP3广播盘与功放之间的级联排线是 否连接正常。
3
9000S
有产品都贴有黄色的NS标志。如图：
正
消
常
防
海湾技术交底资料
海湾设备技术交底一．布线说明1.每个回路容量为242点，回路余量按照15%~20%预留。
2.设备编码建议采用分类编码，即将同一类设备编在一块，编码顺序可参见如下：烟感→温感→手动按钮→消火栓→声光讯响器→模块等。
3.消防电话：仅电话插孔须使用电话接口模块才能接入电话系统，固定电话分机则不需要电话接口直接并入电话总线，一个电话接口模块最多可以接入100个电话插孔。
4.消防广播：一个广播模块最多可接入50只音响，且每只音响功率参数必须为4Ω/3W，为避免兼容问题，不建议采用非海湾音响接入广播系统。
5.多线控制：包含风机和水泵的远程启动，每组设备启/停独立控制共需要6根线，如设备启/停共用控制则仅需要3根线，但前提条件必须是设备控制柜的自动无自锁。
6.气体灭火：气体灭火控制器和报警控制器之间采用双绞屏蔽线（RVSP）联网；气体灭火控制器就近接入消防电源220V供电，每一个气体分区共有8根线，包含信号线2根、电源线2根，可以接入本分区内紧急启停按钮、喷洒指示灯、声光讯响器、控制模块等；还包含输出控制线和压力开关反馈线各2根。
7.火灾显示盘（专线型）：需要专用线4根（包含2根通讯线和2根电源线），每组火灾显示盘通讯回路可接入不超过64台设备。
8.火灾显示盘（总线型）：需要总线4根（包含2根信号总线和2根电源线，不分极性），报警控制器每个回路最多可配接242台火灾显示盘。
二．常规布线要求1.信号二总线（平层）：≥ZR-RVS-2*1.5mm2信号二总线（竖井）：≥ZR-RVS-2*2.5mm22.电源二总线（平层）：≥ZR-BV-2*2.5mm2电源二总线（竖井）：≥ZR-BV-2*4.0mm23.消火栓直接启泵线(9123) ：≥ZR-BV-2*1.5mm2消火栓直接启泵线(9124) ：≥ZR-BV-3*1.5mm24.多线控制线(风机和水泵控制)：≥ZR-KVV-6*1.5mm25.电话二总线：≥ZR-RVVP-2*1.5mm26.广播二总线：≥ZR-BV-2*1.5mm27.通讯二总线（联网及火灾显示盘通用）：≥ZR-RVSP-2*1.5mm2三、注意事项1、为提高调试效率，整机调试前烦请施工人员将编码信息列成表格，示例如下一回路2、工程所需附件，一般放于最后一个包装箱中，附件包含：模块用电阻、报警按钮复位钥匙、合格证等，请妥善保存。
海湾5000h消防广播操作流程
海湾5000h消防广播操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!海湾5000h消防广播系统的操作流程详解海湾5000h消防广播系统是一款高效、稳定的消防应急通讯设备，广泛应用于各类公共建筑和商业场所。
海湾设备及系统操作详细简介
火灾自动报警系统、消防联动控制系统的组成和功能〔海湾设备〕系统组成外部设备包括：感烟探测器、温感探测器、手动报警按钮、消火栓报警按钮、监视模块、隔离器模块、动作控制模块、切换模块、广播模块、模块、分机、区域显示器、广播音箱和声光报警器。
主控室设备包括：火灾报警控制器、消防电源盘、多线制控制盘、总线制控制盘、主机、广播录放盘、功率放大器、SRT显示系统和打印机。
设备分项说明※烟感探测器：可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；采用电子编码方式，现场编码简单、方便；采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况。
※温感探测器：适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
※手动报警按钮：当人工确认火灾发生后按下按钮，可向控制器发出火灾报警信号。
※消火栓报警按钮:当启用消火栓时，可直接按下按钮，此时按钮的红色指示灯，说明已向消防控制室发出了报警信息。
※监视模块：通过此模块，可将现场各种主动型设备如：水流指示器、压力开关等介入到消防控制系统的总线上，这些设备动作后，输出的动作开关信号可由GST-LD-8300型模块送入控制器，产生报警，并可通过控制器来联动其他相关设备动作。
※隔离器模块:当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其他部分能够正常工作，同时便于确定出发生故障的总线部位。
当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。
※动作控制模块:此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。
本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。
模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。
另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。
海湾主机系列说明
海湾主机系列说明消防自动报警/联动系统操作说明第一部分：值班人员操作指南一、系统简介：探测部分：包括各种探测器。
整个系统管理部分：包括各型控制器。
联动控制：各种模块。
辅助部分：包括电源盘、火灾显示盘、CRT等。
探测器的作用：监视保护区，把火警信息传给控制器，包括感烟、感温、感光等多种类型。
控制器的作用：接收显示火警信息，手动自动控制联动设备。
模块的作用：接收控制器的控制灭火设备及辅助设备的指令，通过模块内的继电器使相应设备启动，同时可接收设备的动作信息。
电源盘的作用：输出直流24V电源，给模块、火灾显示盘等设备供电。
火灾显示盘的作用：在保护区内与控制器同步显示火警信息，有数字式、液晶式、图形式三种。
CRT的作用：有火警等信息时，用图形化显示具体位置，并可对联动设备进行操作。
二、开机及注意事项：1、开机顺序：（关机顺序与开机顺序相反）１）原则：先开备电开关，后开工作开关；先开电源盘（箱）开关，后开控制器开关；先开从机（包括火灾显示盘）开关，后开主机开关。
（柜式控制器开机前先打开后面的空气开关）控制器部分开机后，再打开消防电话主机、消防广播系统的卡座、功放、CRT等。
9000主机先开2机箱,再开1号机箱．关机则反之．２）说明：工作开关、备电开关位置：见具体设备及相应使用说明书，不明之处请与海湾公司技术服务部联系。
打开备电开关作用：平时给备电充电，交流掉电时备电自动投入使系统保持正常工作。
２、开机时注意事项：１）主电是否正常（交流电压显示不在187V-242ｖ之间、主电故障指示灯亮或设备报主电故障）；２）备电是否正常（备电故障指示灯亮或设备报备电故障）；３）电源盘（箱）电压输出是否正常（正常在２4－２６２7ｖ之间）；４）各个指示灯、数码管、液晶屏是否正常点亮，声音是否正常；５）是否显示总线故障，如显示表示总线短路，应立刻关机，待排除线路故障后再开机。
３、控制器开机时的正常显示过程：依次点亮指示灯、数码管，液晶屏，显示各种信息，并顺序发出各种声音（火警、故障、动作等声音），然后检测总线和通讯线上所连接的设备。
最新海湾设备及系统操作详细简介资料
火灾自动报警系统、消防联动控制系统的组成和功能（海湾设备）系统组成外部设备包括：感烟探测器、温感探测器、手动报警按钮、消火栓报警按钮、监视模块、隔离器模块、动作控制模块、切换模块、广播模块、电话模块、电话分机、区域显示器、广播音箱和声光报警器。
主控室设备包括：火灾报警控制器、消防电源盘、多线制控制盘、总线制控制盘、电话主机、广播录放盘、功率放大器、SRT显示系统和打印机。
设备分项说明※烟感探测器：可自动完成对外界环境参数变化的补偿及火警、故障的判断，存储环境参数变化的特征曲线，极大提高了整个系统探测火灾的实时性、准确性；采用电子编码方式，现场编码简单、方便；采用指示灯闪烁的方式提示其正常工作状态，可在现场观察其运行状况。
※温感探测器：适用于发生火灾时有剧烈温升的场所，与感烟探测器配合使用更能可靠探测火灾，减少损失。
※手动报警按钮：当人工确认火灾发生后按下按钮，可向控制器发出火灾报警信号。
※消火栓报警按钮:当启用消火栓时，可直接按下按钮，此时按钮的红色指示灯，表明已向消防控制室发出了报警信息。
※监视模块：通过此模块，可将现场各种主动型设备如：水流指示器、压力开关等介入到消防控制系统的总线上，这些设备动作后，输出的动作开关信号可由GST-LD-8300型模块送入控制器，产生报警，并可通过控制器来联动其他相关设备动作。
※隔离器模块:当总线发生故障时，将发生故障的总线部分与整个系统隔离开来，以保证系统的其他部分能够正常工作，同时便于确定出发生故障的总线部位。
当故障部分的总线修复后，隔离器可自行恢复工作，将被隔离出去的部分重新纳入系统。
※动作控制模块:此模块用于现场各种一次动作并有动作信号输出的被动型设备如：排烟阀、送风阀、防火阀等接入到控制总线上。
本模块采用电子编码器进行编码，模块内有一对常开、常闭触点。
模块具有直流24V电压输出，用于与继电器触点接成有源输出，满足现场的不同需求。
另外模块还设有开关信号输入端，用来和现场设备的开关触点连接，以便对现场设备是否动作进行确认。
海湾广播系统设计说明
本广播分配盘采用标准插盘结构安装，后部示意图如图8-2。
图8-2
其中系统内部接线：
功放过载输入1：与第1路功放的故障输出相连接。
功放过载输入2：与第2路功放的故障输出相连接。
RS485接口：与RS485总线通信的消防控制器相连，用于与消防控制器通信的通信。
控制接口：预留接口。
机壳地：用于与大地相连。
定压输出2：广播系统的音频输出线，接GST-LD-8305模块。
布线要求：定压输出线采用阻燃RV线，截面积≥1.0mm2。最大传输距离1500米。
3.2
3.2.1特点
广播功率放大器是消防应急广播系统配套产品，它与相应的广播音源设备和广播终端设备等配合，实现消防现场的应急广播功能。均采用DC24V作为备用电源。GST-GF500WB型广播功率放大器、GST-GF300WB型广播功率放大器与GST-GF150WB型广播功率放大器功能相同，但功率不同，分别为300W和150W。
GST-XG9000A消防应急广播系统的功放采用备用AC220V供电，请根据功放标称功率选择备用电源。
根据与联动控制器配接的说明进行控制器总线点数量计算、回路板数量计算、DC24V联动电源容量计算，完成联动控制器配置。
2.
2.1
2.1.1特点
GST-GBFB-200/MP3广播分配盘是消防应急广播系统配套产品，它与广播功率放大器、音箱、GST-LD-8305型输出模块等设备共同组成消防应急广播系统。同时它也通过RS485串行总线与消防控制器相连接，一起完成消防联动控制。它可以同时接入最多两路功放，以满足工程上的最大限度的需要。具备SD卡接口，可播放SD卡中MP3格式音频进行正常广播。作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(一) 消防应急广播系统1.1系统概述GST-XG9000A/GST-XG9000B消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其重要作用。
在火灾发生时，应急广播信号通过音源设备发出，经过功率放大后，由编码输出控制模块切换到广播指定区域的音箱实现应急广播。
GST-XG9000A/GST-XG9000B是总线制消防应急广播系统，完全满足GB16806-2006《消防联动控制系统》要求，系统主要由主机端设备：音源设备、广播功率放大器、火灾报警控制器（联动型）等，及现场设备：输出模块、音箱构成。
1.2系统配置说明GST-XG9000A消防应急广播系统的主机端设备：✧GST-GBFB-200/MP3广播分配盘✧GST-DVD型DVD播放盘（如需要CD/DVD盘播放功能时选配，否则可不增加此盘）✧GST-GF500W/300W/150W型功率放大器GST-XG9000B消防应急广播系统的主机端设备：✧GST-GBFB-200B应急广播控制器✧GST-DVD型DVD播放盘（如需要CD/DVD盘播放功能时选配，否则可不增加此盘）✧GST-GF500WB/300WB/150WB型功率放大器GST-XG9000A/GST-XG9000B消防应急广播系统的现场设备：✧GST-LD-8305型输出模块✧YXG3-3、YXJ3-4A型室内音箱注意：GST-XG9000A/GST-XG9000B消防应急广播系统的现场设备应与系统主机在同一台控制器上，不支持联网控制器的应用。
系统在应用过程中按如下说明进行配置。
1.3系统容量1.3.1现场设备容量✧YXG3-3/YXJ3-4A型音箱额定功率为3W。
✧接入正常广播时，每个GST-LD-8305型输出模块最多可配接50个YXG3-3/YXJ3-4A型音箱。
✧不接入正常广播时，每个GST-LD-8305型输出模块最多可配接60个YXG3-3/YXJ3-4A型音箱。
1.3.2GST-XG9000A消防应急广播系统的主机端设备容量✧每个GST-GF500WB/300WB/150WB型广播功率放大器输出功率分别为500W、300W及150W。
✧每个GST-GBFB-200/MP3广播分配盘可配接两台广播功率放大器。
✧可选择GST-DVD型DVD播放盘作为应急广播控制器的音源，DVD播放盘可配接两台应急广播控制器。
1.3.3GST-XG9000B消防应急广播系统的主机端设备容量✧每个GST-GF500WB/300WB/150WB型广播功率放大器输出功率分别为500W、300W及150W。
✧每个GST-GBFB-200B应急广播控制器可配接两台广播功率放大器。
✧可选择GST-DVD型DVD播放盘作为应急广播控制器的音源，DVD播放盘可配接两台应急广播控制器。
1.3.4联动控制配置✧与GST200联动控制器配接时，每个控制器可最多配接：与GST5000、GST9000联动控制器配接时，每个回路板可最多配接：（1）G ST-GBFB-200/MP3广播分配盘（2）G ST-GBFB-200B型应急广播控制器（3）G ST-TS-Z01A型消防电话总机（4）G ST-TS-Z01B型消防电话总机中的2个设备，这2个设备可以是同一型号也可以是不同型号。
✧每个GST-LD-8305型输出模块占用一个总线点，需要计入控制器总线点数量。
✧GST-LD-8305型输出模块数量×0.02A=GST-LD-8305型输出模块需要的DC24V联动电源供电电流。
✧GST-CD型CD录放盘或GST-DVD型DVD播放盘数量×0.4A+ GST-GBFB-200/MP3广播分配盘或GST-GBFB-200B型应急广播控制器数量×0.15A = 广播系统主机需要的DC24V联动电源供电电流。
1.3.5系统配置计算✧根据现场的分区情况确定音箱及GST-LD-8305型输出模块的数量。
✧根据音箱总的功率数计算出需要的广播功率放大器的功率，选择合适的广播功率放大器。
✧取广播功率放大器的数量/2及广播分区数量/90结果较大的值为GST-GBFB-200/MP3广播分配盘或GST-GBFB-200B型应急广播控制器的数量。
✧根据广播分区数量得出控制器128手动盘数量。
✧GST-XG9000A/GST-XG9000B消防应急广播系统本身具有SD卡接口，可播放SD卡中MP3格式音频；可视需要选配GST-DVD型DVD播放盘。
✧GST-XG9000B消防应急广播系统的功放采用DC24V联动电源作为备用电源，根据不同功率的广播功率放大器，增加联动电源备电电池容量。
每个GST-GF500WB、GST-GF300WB、GST-GF150WB型广播功率放大器需要增加的联动电源备电电池容量分别为17AH、14AH、10AH。
✧GST-XG9000A消防应急广播系统的功放采用备用AC220V供电，请根据功放标称功率选择备用电源。
根据与联动控制器配接的说明进行控制器总线点数量计算、回路板数量计算、DC24V联动电源容量计算，完成联动控制器配置。
2.1GST-GBFB-200/MP3 广播分配盘2.1.1特点GST-GBFB-200/MP3广播分配盘是消防应急广播系统配套产品，它与广播功率放大器、音箱、GST-LD-8305型输出模块等设备共同组成消防应急广播系统。
同时它也通过RS485串行总线与消防控制器相连接，一起完成消防联动控制。
它可以同时接入最多两路功放，以满足工程上的最大限度的需要。
具备SD卡接口，可播放SD卡中MP3格式音频进行正常广播。
作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。
2.1.2主要技术指标（1）工作电压：DC24V（2）两路广播总线（3）可最多级联两台功率放大器（4）使用环境：温度：0℃～+40℃相对湿度≤95%，不结露（5）外形尺寸：132.5mm（高3U）×482.6mm（宽）×225mm（厚）2.1.3结构特征、安装与布线GST-GBFB-200/MP3广播分配盘外形及结构示意图如图8-1。
图8- 1本广播分配盘采用标准插盘结构安装，后部示意图如图8- 2。
图8-2其中系统内部接线：○1功放过载输入1：与第1路功放的故障输出相连接。
○2功放过载输入2：与第2路功放的故障输出相连接。
○3○4○19RS485接口：与RS485总线通信的消防控制器相连，用于与消防控制器通信的通信。
○5控制接口：预留接口。
○6机壳地：用于与大地相连。
○7遥控输出：与功率放大器遥控端子相连。
用于应急广播时强行启动功率放大器。
○8电源输入：本机DC24V电源接入端子。
○9电源开关：开关机器使用。
○10○11○12○13功放定压输入1~4：第1、2、3、4路功率放大器音频接入端子。
○14音频输出：与功率放大器音频输入口相接，作为功率放大器的音源输入。
○15外线1：音频信号输入接口。
连接外置音源信号，如CD、DVD等。
○16外线2：音频信号输入接口。
外置正常广播音源输入。
○17电子录音机输出：电子录音机信息输出接口。
○18调试接口：ISP程序升级接口，厂家留用。
○20级联输出接口：控制信号（输出线）。
该控制线与功率放大器级联，用于想功率放大器传递话筒监听静音及自检信号。
布线要求：定压输出线采用阻燃RV线，截面积≥1.0mm2。
最大传输距离1500米。
2.2GST-GF500W/300W/150W型广播功率放大器2.2.1特点广播功率放大器是消防应急广播系统配套产品，它与相应的广播音源设备和广播终端设备等配合，实现消防现场的应急广播功能。
GST-GF500W型广播功率放大器、GST-GF300W型广播功率放大器、GST-GF150W型广播功率放大器功能相同，但功率不同，分别为500W、300W和150W。
2.2.2主要技术指标（1）工作电压：主电源交流AC220V，备用电源交流AC220V（2）工作电流≤2.4A（3）定压输出：120V（4）频率特性：80～120Hz（5）输出功率：500W/300W/150W（6）谐波失真：≤5%（7）噪声电平：＜37mV（8）使用环境：温度：0℃～+40℃相对湿度≤95%，不结露（9）外形尺寸：482.6mm×88.1mm×305.0mm2.2.3结构特征与安装以GST-GF300W型广播功率放大器为例进行说明，其外形及结构示意图如图8-3。
图8- 3本广播功率放大器采用标准插盘结构安装，其后部示意图如图8-4。
图8- 4其中系统内部接线：○1音频输入输出：RCA音频接口，其中一路RCA口，可以作为接收来自于音源设备的音频输出，另外一路可做为级联下一台功率放大器的音频输入。
○2保险管座：本机供电的交流保险（3A、Ф5×20）。
○3电源开关：控制本机的电源开关，在应急信号输入时，本机的电源开启不受此开关控制。
○4级联输入：RJ45接口内部控制专用接口，用于功率放大器的监听控制，自检控制。
○5级联输出：RJ45接口，内部控制专用接口，用于广播系统多台设备的控制，如联动多台功率放大器。
○6定压输出：功率放大器的音频输出广播线。
○7遥控接口：接收其它设备的联动控制信号，为直流24V输入，接入DC24V自动启动本机至工作状态，同时音频输出不受音量电位器的控制。
无DC24V控制信号时本机的开启受前面板的电源开关控制，音频输出受音量电位器控制。
○8过载接口：当本机出现异常或由于外部输出线短路时，致使本机过载灯常亮，由该接口输出一个无源闭合接点信号。
本机处于自恢复状态下不输出闭合接点信号。
○9备用电源输入：备用交流220V电源输入接口。
○10主用电源输入：主用交流220V电源输入接口。
3.1GST-GBFB-200B型应急广播控制器3.1.1特点GST-GBFB-200B型应急广播控制器是消防应急广播系统配套产品，它与广播功率放大器、音箱、GST-LD-8305型输出模块等设备共同组成消防应急广播系统。
同时它也通过RS485串行总线与消防控制器相连接，一起完成消防联动控制。
它可以同时接入最多两路功放，以满足工程上的最大限度的需要。
具备SD卡接口，可播放SD卡中MP3格式音频进行正常广播。
作为应急广播也兼顾了正常广播播音的需要，二者自由切换，应急广播优先。
3.1.2主要技术指标（1）工作电压：DC24V（2）工作电流≤150mA（3）两路广播总线（4）可最多级联两台功率放大器（5）使用环境：温度：0℃～+40℃相对湿度≤95%，不结露（6）外形尺寸：482.6mm×132.5mm×150.0mm3.1.3结构特征、安装与布线GST-GBFB-200B应急广播控制器外形尺寸及结构示意图如图8-5。
