松下A5伺服驱动器I F口接脚详解松下A5伺服驱动器I/F口（X4）接脚详解1脚：OPC1，指令脉冲输入2，脉冲信号2脚：OPC2，指令符号输入2，控制方向3脚：PULS1，指令脉冲输入2，+12V需串接1ＫΩ，1/2W的电阻，+24V需串接21ＫΩ，1/2W 的电阻4脚：PULS2，指令脉冲输入2，plc脉冲输出端子。
5脚：SIGN1，指令符号输入2，+12V需串接1ＫΩ，1/2W的电阻，+24V需串接21ＫΩ，1/2W 的电阻6脚：SIGN2，指令符号输入2，plc继电器输出端子，1——6脚该段输入脉冲在500kpps以下使用。
为光电耦合器输入。
对应行驱动线/开路集电极。
容许输入最高频率在长线驱动器输入时为500kpps，集电极开路输入时为200kpps。
设置参数为：PR0.06指令脉冲极性设定/PR0.07指令脉冲输入模式设定/PR0.05指令脉冲输入选择最大输入电压DC24V，额定电流10mA。
（输入电路参考3--30）7脚：COM+，控制信号电源（+）.电源的最低电压为11.4V以上。
8脚：NOT，反向驱动禁止输入。
9脚：POT，正向驱动禁止输入。
8——9脚参数设置为：PR5.04驱动禁止输入设定（默认值1）/PR5.05驱动禁止时顺序设置（默认值0），（接脚描述参考3--38）与错误码38有关联。
10脚：BRKOFF－，外部制动器解除输出。
11脚：BRKOFF+，外部制动器解除输出。
12脚：ZSP，零速检测输出。
13脚：GND，信号地。
14脚：SPR/TRQR/SPL，速度指令输入/转矩指令输入/速度限制输入。
15脚：GND，信号地。
16脚：P-ATL/TRQR，正向转矩限制输入/转矩指令输入。
17脚：GND，信号地。
18脚：N-ATL，反向转矩限制输入。
14——18脚（输入电路参考3--31）19脚：CZ，Z相输出（开路集电极）。
20脚：无。
21脚：OA+，A相输出。
22脚：OA－，A相输出。
[指导]松下伺服器接线总结
![[指导]松下伺服器接线总结](https://img.taocdn.com/s3/m/500b9c719a6648d7c1c708a1284ac850ad0204a0.png)
松下伺服电机接线总结00伺服驱动器型号：MDDHT5540 伺服电机型号：MSME152G1H00运动控制卡型号：PCI-1240 001、主电路00工作原理：按下空气开关MCCB后，控制电路L1C、L2C先得电。
此时ALM+引脚有输出，ALM回路控制的回路接通，ALM回路的继电器控制的开关ALM 闭合。
软件开关通过程序控制主电路的通断，正常运行情况下一直运行。
此时只要按下开始按钮ON，电磁接触器线圈主电路瞬间接通，电磁接触器线圈MC得电后，使电磁接触器控制的开关MC闭合，此时即使开始按钮ON断开，由于电路的自锁作用，主电路仍然接通。
002、脉冲发送电路00接线根据：00运动控制卡PCI-1240给出的控制卡功能模块图如下图所示00由图可知，运动控制卡输出脉冲的方式为长线驱动方式。
00松电机下伺服使用手册中P3-35（P151）中提到长线驱动接线端子说明如下图00手册P3-18（P134）给出的长线驱动接线方法如下图003、编码器反馈脉冲接收电路00接线原理：关于利用伺服驱动器输出的ABZ相脉冲计算伺服电机的旋转角度（参考网址：/Details/200810/2008103112034200001-1.shtml）推荐做法：先将OA、OB脉冲四倍频（类似于DSP的QEP计数模块），具体实现的时候只需要记住OA、OB的每个脉冲跳变即可实现四倍频，同时要辩相，一般我们定义OA超前OB为电机旋转正方向，此时脉冲累加，否则为负方向，脉冲累减。
知道了脉冲个数就好办了，如果松下伺服输出的脉冲个数为一圈2500个，由于我们四倍频了，故实际到我们这里就应该是10000个没圈，根据这个脉冲你就可以知道电机的相对位置。
根据OC信号，你可以知道电机的绝对位置，一般定义OC出现的时刻就是电机转子的零位，因此每次检测到OC出现，就应该认为绝对位置出现，这样可以清除累积误差。
根据收到的脉冲数，采用M法测速也可以计算出实际电机的转速。
松下A5系列伺服位置控制使用方法
松下A5系列伺服位置控制使用方法
000)-----按上下键或<键（可移动小数点）到要设定的参数——按S键进入、修改（按上升键或下降键）——按S键保持3秒——按一下M键>写入模式(EE_SEb)>再按”S”键>执行显示（EEP -)按上升键保持5秒----EEP --、EEP ---、EEP ----、--------SbRrb---Finish，结束。
三、辅助功能模式（AF_RcL）：按上升或者下降键选择项目
1、自动补偿调整（AF_oF1、oF
2、oF3）AF_RcL>下降键>AF_oF1>S键>oF1 --持续按上升键执行。
2、试运行（JOG）持续按上升键(CW)--rERdy------<键---SrU_on---持续上升键（CCW）
3、参数初始化（AF_ini）---按“S”键----ini----持续按上升键5秒-------Finish----------结束
4、前面板锁定解除（AF_unL)---按“S”键---unL--持续按上升键5秒----SbRrb----unL------、------------Finish 结束。
以上字母只是近似面板上显示的简码。
四、常见报警及其原因
1、“11”---控制电源电压不足电源电压低或者驱动器故障
2、“16”过载负载过重或电机电源线相序错误
3、“21”编码器通讯异常编码器断线或者虚焊、漏焊、脱焊
4、“24”位置偏差过大电机未按指令动作加大Pr0.14的值或者设为0
五、接线
1、主电源及编码器接线：
2、大功率伺服编码器接线：
3、控制端子接线：。
伺服通俗理解之 ——说明书的正确解读,松下A5伺服为例
伺服通俗理解之——说明书的正确解读，松下A5伺服为例使用伺服，由充分读懂说明书起，唯有这样，才能充分认识该伺服的性能、功能和特点，特性，并根据这些规范使用环境，和调设参数使之性能最佳化。
相信看过007系列电影的人很是迷醉主角那种扔掉厚厚的说明书，动手操控新工具了解熟悉其功能般的潇洒，然现实不是电影，伺服这等工控产品更是要通过说明书了解产品功能性能，以及参数设置技巧！那么，如何准确解读说明书上的关键内容，就变得相当重要了。

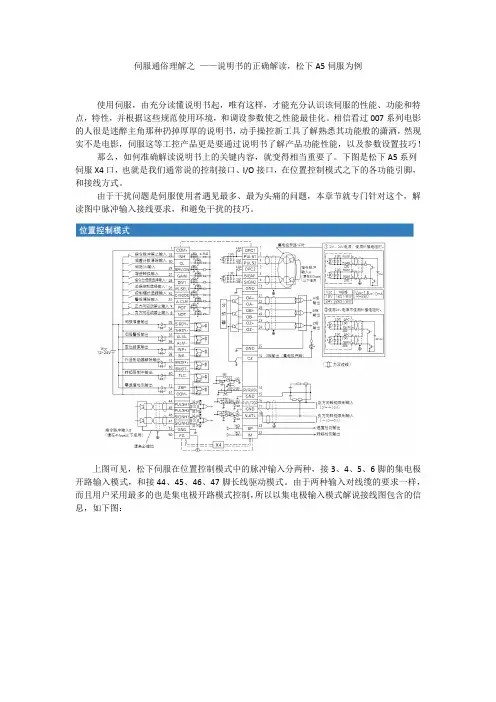

下图是松下A5系列伺服X4口，也就是我们通常说的控制接口、I/O接口，在位置控制模式之下的各功能引脚，和接线方式。
