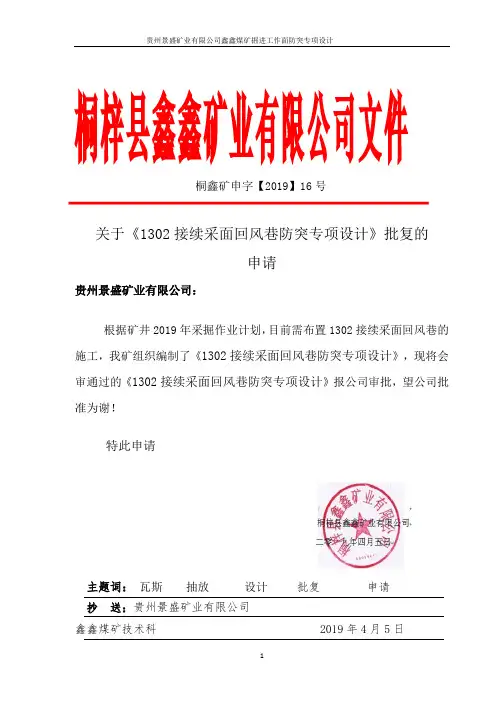

1302接续采面回风巷防突专项设计(1)
桐梓县鑫鑫矿业有限公司文件桐鑫矿申字【2019】16号关于《1302接续采面回风巷防突专项设计》批复的申请贵州景盛矿业有限公司：根据矿井2019年采掘作业计划，目前需布置1302接续采面回风巷的施工，我矿组织编制了《1302接续采面回风巷防突专项设计》，现将会审通过的《1302接续采面回风巷防突专项设计》报公司审批，望公司批准为谢！特此申请主题词：瓦斯抽放设计批复申请抄送：贵州景盛矿业有限公司鑫鑫煤矿技术科 2019年4月5日贵州景盛矿业有限公司鑫鑫煤矿1302接续面回风巷专项防突设计编制：吴勇时间：二○一九年三月二十日贯彻学习签字栏目录第一章概况 (6)第一节编制说明、依据 (6)第二节设计概况 (6)第三章综合防突措施 (11)第一节、区域综合防突措施 (11)第二节、局部综合防突措施 (17)第三章安全防护措施 (23)第四章特殊情况下的防突规定 (27)第五章施工保障措施 (28)第一节、管理人员及部门组织保障措施 (28)第二节、施工人员组织保障措施 (30)第三节、安全装备保障措施 (31)第四节、其它保障措施 (31)第一章概况第一节编制说明、依据一、编制说明根据《煤矿安全规程》（2016年版）第194条第二款的规定：突出煤层采掘工作面必须编制防突专项设计。
为此，依照《煤矿安全规程》（2016年版）、《防治煤与瓦斯突出规定》等国家相关煤炭行业标准、安全生产行业标准的相关要求，特编制1302接续面回风巷专项防突设计。
二、编制设计的依据1、国家安全生产监督管理总局令第19号《防治煤与瓦斯突出规定》；2、国家安全生产监督管理总局令第87号《煤矿安全规程》（2016年版）；3、《煤矿井工开采通风技术条件》（AQ1028—2006）；4、《煤矿瓦斯抽采基本指标》（AQ1026—2006）；5、《煤矿瓦斯抽放规范》（AQ1027—2006）；6、《煤矿井下煤层瓦斯压力的直接测定方法》（AQ/T1047—2007）；7、《煤层瓦斯含量井下直接测定方法》（AQ1066—2008）；8、《预抽回采工作面煤层瓦斯防治煤与瓦斯突出措施效果检验方法》（MT/T 1037-2007）；9、《煤矿井下粉尘综合防治防治技术规范》（AQ1020—2006）；10、《煤矿安全监控系统及检测仪器使用管理规范》（AQ1029—2006）；第二节掘进工作面概况一、概况1、1302接续面回风巷与周边位置及周围开采情况1302接续面回风巷顺煤层上方为原龙坪煤矿采空区，下侧90m处布置有1302接续运输巷；运输巷下侧相隔20m为本矿开采后形成的1301采空区，顺煤层下方为现1302接续采面原生煤层，后方为现1302采空区。

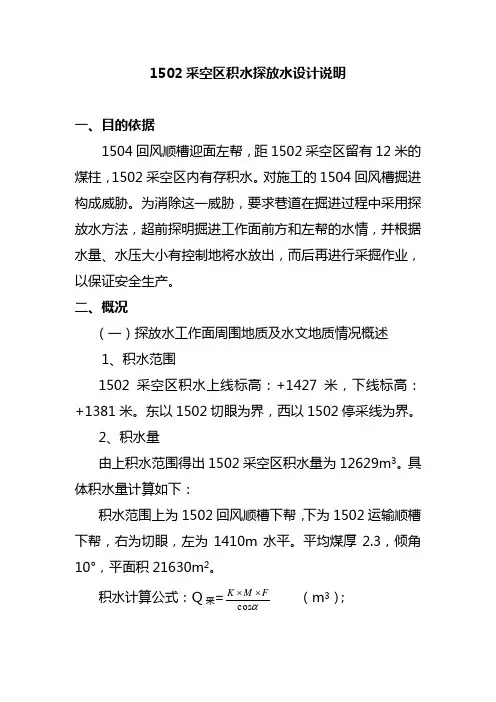

1502采空区积水探放设计分解
1502采空区积水探放水设计说明一、目的依据1504回风顺槽迎面左帮，距1502采空区留有12米的煤柱，1502采空区内有存积水。
对施工的1504回风槽掘进构成威胁。
为消除这一威胁，要求巷道在掘进过程中采用探放水方法，超前探明掘进工作面前方和左帮的水情，并根据水量、水压大小有控制地将水放出，而后再进行采掘作业，以保证安全生产。
二、概况（一）探放水工作面周围地质及水文地质情况概述1、积水范围1502采空区积水上线标高：+1427米，下线标高：+1381米。
东以1502切眼为界，西以1502停采线为界。
2、积水量由上积水范围得出1502采空区积水量为12629m3。
具体积水量计算如下：积水范围上为1502回风顺槽下帮，下为1502运输顺槽下帮，右为切眼，左为1410m水平。
平均煤厚2.3，倾角10°，平面积21630m2。
积水计算公式：Q采=αcos FMK⨯⨯（m3）；式中Q采——采空区积水量；K——采空区的充水系数，取值0.25；M——采空区的平均采高线或煤厚（m）；F——采空积水区的水平投影面积（m2）；——煤层倾角（°）；当K取0.25时，将上述参数代入公式得：12629m3。
3 水头高度1502采空区积水上界限为1410m标高，1502运输顺槽最低点底板标高为1381m，水头高度为29m。
4、积水水源积水水源为1502工作面采空区及顶、底板水。
5、出水量及正常涌水量1502采空区在原临时水仓密闭前留设反水槽，反水槽涌水量较小；在1502工作面回采过程中，1202采空区水已基本疏干，预计有较小的淋滴水。
（二）探放水方案、方法选择及依据探放1502采空区积水采取在煤巷中施工探放水工程，即在1504回风顺槽（风4号导线点）前20m处开始在里帮施工钻孔，按垂高每5米施工一个钻孔，进行打钻探放水（具体位置见附图），1504回风顺槽距原1502运输顺槽煤柱13m，在1504回风顺槽施工过程中，巷道里帮煤层干燥，未出现水珠及淋水现象。
111503运输巷探水措施
111503运输巷探水措施晴隆县锦源煤矿111503运输顺槽探放水设计及平安技术措施编制单位：技术科日期：二〇一一年十月二日111503运输顺槽位于井筒北翼，工作面前方以为本矿矿界爱护煤柱为界，上方为上、下方为未开採煤层，顶上垂距15米左右为14#煤层，无採空区。
该巷道对应地面为一片山地，无水体、无老窑，无明显的水害威逼。
但为了探清本地段掘进过程中可能消灭的不明水源，保证矿井的平安生产，在掘进中必需坚持“有掘必探，先探后掘”的施工方法，其探放水具体设计及平安技术措施如下：本工作面水文地质构造简洁，龙潭组主要由砂岩、泥质粉砂岩、泥岩组成，儘管砂岩为含水性岩石，因有粉砂质泥岩、泥岩相间隔，总体分析，富水性较弱。
其分布地带，部分被第四系掩盖，该组地层含浅部风化裂隙水，愈往深部富水性愈微弱。
主要水源来自大气降雨补给矿床参透顶板的裂隙水。
地表基本为山地，地表掩盖较薄，估计地表水对巷道掘进影响不大，只是在雨季时由于地表水的积聚下渗，使上部岩层含水充水性增加，可能会消灭区域性淋头水，故应做好排水工作。
该工作面布置範围内无小窑採空区，但在雨季上部本矿採掘巷道顶板淋水和採空区出水对该巷道的掘进估量有确定的影响，在施工中应加强排水工作。
总的来说，该区域水文地质条件属于简洁型别。
１、探水孔孔数设计（1）钻孔孔径选择15#煤层牢固性係数f=1.5～2，钻孔深30～70米，依据相关的地质水文资料以及现有装置，选择钻孔孔径为60mm。
（2）钻孔孔数计算q=c×s×=0.6×0.0014×=0.00182（米3/秒）式中 q - 单孔出水量（米3/秒）c - 流量係数，取0.6～0.62；s - 钻孔断面积（米2）g - 重力加速度（9.81米/秒2）h - 钻孔出水高度0.6 40%～45%（米）（３）最大放水量计算qmax=w/t+q=600÷109890=0.00546 （米3/秒）式中 qmax - 最大放水量（米3/秒）w - 静储量（米3），t - 允许放水期限（秒）q动 - 动储量取0 （米3/秒）（４）钻孔孔数n孔数 =qmax/q=0.00546÷0.00182=3(个)确定平巷掘进钻孔孔数为2个，假如是下山巷道掘进，确定钻孔孔数为3个。
1302临时水仓掘进的安全技术措施
1302临时水仓掘进的安全技术措施一、工程概况1、水城县化乐锦源煤矿1302工作面是布置在南翼3-1 煤层中，沿煤层走向掘进的两个掘进工作面，依据调查资料显示，我矿南翼有7个小煤窑，开采时间较长，详情无法调查，水害严峻；2、为执行先探后掘，有掘必探的原则，1302运输巷和1302回风巷都必需执行有方案放水，为此拟定在南翼1302较底的地方掘一临时水仓有方案放水。
3、临时水仓及配风绕道均布置在3-1号煤层中，断面为2.5×2=5㎡，即高为2m，宽为2.5m，支护为锚网喷支护。
（详见巷道布平面图和放炮设岗位置图），特编制本措施：二、平安技术措施1、开工前的预备工作，安装风机，解决好通风。
安装和使用局部通风机和风筒应遵守下列规定：（一）局部通风机必需由指定人员负责管理，保证正常运转。
（二）压入式局部通风机和启动装置，必需安装在进风巷道中，距掘进巷道回风口不得小于10m；全风压供应该处的风量必需大于局部通风机的吸入风量，局部通风机安装地点到回风口间的巷道中的最低风速必需符合本规程第一百零一条的有关规定。
（三）高瓦斯矿井、煤（岩）与瓦斯（二氧化碳）突出矿井、低瓦斯矿井中高瓦斯区的煤巷、半煤岩巷和有瓦斯涌出的岩巷掘进工作面正常工作的局部通风机必需配备安装同等力量的备用局部通风机，并能自动切换。
正常工作的局部通风机必需采纳三专（专用开关、专用电缆、专用变压器）供电，专用变压器最多可向4套不同掘进工作面的局部通风机供电；备用局部通风机电源必需取自同时带电的另一电源，当正常工作的局部通风机故障时，备用局部通风机能自动启动，保持掘进工作面正常通风。
（四）正常工作的局部通风机必需采纳三专供电；或正常工作的局部通风机配备安装一台同等力量的备用局部通风机，并能自动切换。
正常工作的局部通风机和备用局部通风机的电源必需取自同时带电的不同母线段的相互独立的电源，保证正常工作的局部通风机故障时，备用局部通风机正常工作。
水城县化乐锦源煤矿岩移观测站设计
水城县化乐锦源煤矿岩移观测站设计水城县化乐锦源煤矿岩移观测站设计编制:审核:总工程师:矿长:编制日期:二0一二年十月岩移观测站设计一、概述锦源煤矿1502工作面位于位于主斜井井筒南翼。
上限以1502回风巷为界，标高+1429m，下限以1502运输巷为界，标高+1414m，东以切眼为界，西以预计停采线为界;其上覆##,煤层，对应投影工作面正在回采，与,煤层层间距为:#21米;下覆,煤层未开采。
该工作面切眼上部一个小三角部分穿过主斜井井筒。
本次观测站位于1502工作面的正上方，工作面对应地表总体地形为南西低、南东高;地表为山脊，荒山，无建筑物、河流、公路等设施距地表最大埋芷深度:336米、最小埋芷深度:220.55米;平均埋芷深度:278.275米。
，受外界影响因素相对较少。
本工作面所采5#煤层为二叠系龙潭煤组。
工作面属中厚煤层，赋存稳定。
煤层厚度:1.5,3.5m，平均为2.5m，煤层倾角:7,9?，煤层平均倾角为8?，顶板为粉砂岩，底板为粉砂质粘土岩。
由于该工作面其上部对应投影工作面1202工作面，已经回采推进了三分之二，接近收作工作面工程;故采空区已存在积水，而2号煤层与5号煤层的层间距只有30米，因此采动5号煤层时，会导致1202采空区积水涌出，所以在回采1502工作面之前，必须首先放掉上部对应1202采空区的积水。
3工作面正常涌水量为3.0m/h。
3最大涌水量为8 m/h。
二、建立观测站的目的和意义1、设置观测站的目的主要是为了取得本地区因地下煤层开采后，采动地表的移动、变形及破坏规律，包括各种移动角、边界角、移动与变形预计参数，并为进行矿区总体规划、环境评价和矿井设计时，对于建筑物、水体、铁路及主要井巷的压煤开采论证提供评价依据;2、为安全合理的留设保安煤柱提供技术参数，也为安全合理开采保安煤柱提供理论依据;3、为开展建筑物、水体、铁路及主要井巷煤柱的开采提供变形预计方法，以便在进行“三下”采煤时，为合理布设工作面和选定开采顺序、制订建(构)筑物及河堤加固保护措施提供依据;4、根据炮采工作面开采地表沉陷变形的特殊规律，为了寻求在观测站布设方法、观测手段、研究内容及分析方法等方面的合理性。
专用回风改造巷工作面探放水设计
专用回风改造巷上段联巷工作面探放水安全技术措施一、概况1、专用回风改造巷上段联巷工作面地质及水文地质概况专用回风改造巷上段联巷工作面位于矿井皮轨联巷向下8米（四部皮带巷），西临本矿原老风井护巷煤柱，南临采空区域，地面位置在冶南村，地面建筑物已搬迁到位。
专用回风改造巷上段联巷工作面设计总长度40米。
地面标高+260～+270，工作面标高+190～200，煤层走向EN，倾向WS，煤层倾角0～+6°。
⑴专用回风改造巷上段联巷工作面地质情况根据资料及煤层底板等高线形态总体分析，褶曲、断裂构造不发育。
根据煤层底板等高线形态和疏密而言，其变化趋势较缓，变化不大。
专用回风改造巷上段联巷掘进范围内地质构造简单，专用回风改造巷上段联巷整体呈单斜构造，煤层走向EN，倾向WS，煤层倾角0～+6°，煤层厚度变化较大。
老顶：中粒砂岩，平均厚10.4米，灰白色，上部中粒，下部粗粒，成分为石英长石。
直接顶：炭质泥岩，平均厚度2.06米，灰黑色，含白云母星点状。
伪顶：泥岩，平均厚度1.2米，灰色，泥质胶结。
直接底：砂质泥岩，平均厚度1.9米，灰黑色夹粉砂状，水平层理含植物化石。
老底：细粒砂岩，平均厚2.75米，深灰色微波状，层理含白云母片，裂隙内有方解石。
⑵专用回风改造巷上段联巷水文地质情况专用回风改造巷上段联巷位于矿井皮轨联巷向下8米（四部皮带巷），根据物探报告和现有资料看，该区段区域掘进无大的充水因素影响：①老空水：预计专用回风改造巷上段联巷掘进期间局部会有少量渗水现象。
因此，巷道掘进时严格执行“预测预报、有疑必探、先探后掘、先治后采”的探放水原则。
②顶板水：现采二1煤层的直接充水含水层为其顶板砂岩破碎带裂隙水含水层，在矿井掘进中，多以渗水、淋水形式向工作面充水，水量较小，生产中易于疏排，对矿井开采的影响程度为简单。
根据临近工作面掘进分析，掘进过程中会有少量顶板渗水现象，对工作面掘进影响不大。
③底板水：根据矿井水文地质资料分析，目前O2灰岩水水位标高为+110米，预计专用回风改造巷上段联巷最低开采标高为+190-+200米。
河南地方锦塬煤业有限公司12轨道巷探放水设计及施工安全技术措施
河南地方锦塬煤业有限公司-10轨道大巷探放水设计及安全技术措施编制单位：锦塬煤业地测防治水科编制人：韩军平编制日期：二〇一三年五月二十八日-10轨道大巷探放水设计会审意见签字会审单位会审意见会审签字施工单位地测防治水科技术科通防科机电科调度室安检科机电矿长生产矿长安全矿长总工程师矿长会审时间：2013年5月28日-10轨道大巷探放水设计及安全技术措施第一部分概况一、-10轨道大巷情况-10轨道大巷设计方位11°、坡度+4‰、实际坡度+4‰，计划在二1煤层中掘进。
掘进施工范围内地质构造相对简单，为单斜构造。
煤（岩）层走向10°、倾向100°、倾角∠25～28°，煤厚0.8～15米。
掘进工作面地表标高+221～+243米，为旱地，无建筑物及其他。
二、前方积水情况1、原排水情况河南地方锦塬煤业有限公司从2010年4月28日开始排水，5月10日排水结束，排水前原始水位标高为+44米，最后将为+9米水位。
5月10以后沿+9水平大巷向里维修，离下山还有16米时因煤层气矿井停止一切采掘后动而停止扩修，一直至今，只进行通风排水活动。
2、现排水情况地面采用自动水位监测系统进行排水。
井下安设2台D85-30×10的水泵，水管直径为4英寸无缝钢管。
一台泵排水，日排水2～2.5小时。
3、动水量积算日排水量：Q=WηhQ—日排水量，米 3W—水泵额定功率，米3/小时η—有效容积，取0.8h—日排水时间，小时Q=85×0.8×2.5=175米3动水量175米3÷24小时=7米3/小时4、积水量预测⑴积水标高陈南二矿停止维修前对+9水平大巷进行了扩修，但未扩修至两条下山，陈南二矿矿井水可从+9水平利用静压自流的方式流至主井底水仓，然后排至地面。
因此，可以确定积水标高上限为+9水平。
⑵积水量据调查，陈南二矿+9水平大巷以下积水巷道长度为800米，巷道断面积约为4.5米2（巷道情况详见平面图）。
锦源煤矿防治水中长期规划
水城县化乐锦源煤矿防治水中长期规划矿长：总工程师：编制：编制日期：2013年 1月5日审查意见总工程师：2013年1月日一、矿井水文地质情况1、地形地貌矿区位于贵州高原中部，地形切割中等，为中低山岩溶地貌。
区内最高海拔1834m，最低1403m，相对高差431m，一般100-200m。
区内属亚热带湿润气候分布区，气候温和，雨量充沛。
年平均气温12.7℃，年降水量1148.0mm，6-8份为丰水期，平均湿度82%。
矿区内地表水多为季节性溪沟，属珠江流域红水河水系。
2、河流矿区边界附近有一条小河，为山区雨源型河流，河床粗糙，流量变化较大，雨季山洪飞瀑，河水暴涨，枯水季节流量较小，+1400m标高为本区最低侵蚀基准面。
矿区范围内除该条小河从矿界南部边界流过外，无其它河流，只有季节性冲沟，冲沟干旱季节无水，雨季有较大面积大气降水汇入，水量较大，这些冲沟多位于含煤地层露头地带，冲沟附近的网状、脉状裂隙密集，它们与煤层风化、氧化带直接接触，将来沿沟溪一带开采煤层时，冲沟水可能沿风化裂隙或采矿裂隙渗入或突入矿井，为矿井浅部开采的直接充水水源，因此在煤层露头附近开采时应避开雨季。
3、气象及地震区内属亚热带湿润气候分布区，气候温和，雨量充沛。
年平均气温12.7℃，年降水量1148.0mm，6-8份为丰水期，平均湿度82%。
根据《贵州省地震烈度区划分布图》，本区属地震裂度Ⅵ度分布区，区内无活动断裂通过，故区域稳定性良好。
4、矿井及小窑1、矿区范围内有三个小煤窑，均已全部关闭、停产。
1#小煤窑位于矿界边界附近，其积水对矿井开采影响不大。
2#小煤窑和3#号小煤窑内均有积水，但具体水量不清。
今后在开采2#、3#小煤窑附近的2号煤层前必须先查清小窑积水范围及积水量，留设足够的防水煤柱，并严格落实“预测预报、有掘必探、先探后掘、先治后采、有疑必停”的探放水措施，防止水灾事故发生。
2、对周边煤矿的调查情况据调查了解，周边有宏宇煤矿，该矿与锦源煤矿无矿界重叠现象，其涌水量与锦源煤矿差不多。
1301北采空区探放水要求
+920水平一采区1301北老空积水探放设计及安全措施一、1301北工作面概况1、概况+920水平一采区1301北工作面为位于付井以北，是三层煤的第一个工作面，该工作面回采结束后进行了封闭，工作面为全部垮落法管理，加之1301北运输巷掘进时为中线施工，巷道受煤层变化及构造影响高低不平，造成积水，对1501北工作面回采造成影响。
1302北回风巷位于1301北老空下方，对应上部1301北积水量经计算约为2032.7ｍ3，水头高度4.9ｍ（水压最大处在1301北运输巷Y13点处）。
1302北回风巷与1301北老空煤柱为20m。
1501北工作面采动形成的冒落带和裂隙带将会沟通1301北老空积水，对1501北工作面的回采形成不安全因素，为保证人员安全必须对1301北老空积水进行探放。
2、三层煤老空水情况根据现有资料分析，对应1301北积水上限标高+1001.4m，下限标高+996.5m，最大静水压为0.049Mpa 设计钻孔位置在1102S回风巷S2点向东10m处上邦，巷道标高+978.6m，预计钻孔孔口水压0.049Mpa。
钻孔将1101S老空区标高高于S2处标高的积水放出，放水面积767m2，预计积水量采用公式：W=KSM式中：W—预计积水量（m3）K—老空区充水系数，一般取0.3~0.5，取0.5。
S—积水区倾斜面积（米2），此处为767m2M—老空区采高（m），此处取5.3m。
计算得：预计老空区水量2032.7m3。
3、钻探设计(1)、钻孔布置：初步设计一个钻孔。
钻孔开孔布置在1102S回风巷S2号点以南10米处。
孔口坐标：x=8353.302，y= 4165.458 , z=982.394。
钻孔为斜孔，沿煤层向上探测，并根据探明情况确定是否布置进一步的探放水工程。
（2）、钻孔结构：钻孔以φ108mm开孔，钻进6米后下φ108mm套管，套管自孔口下至孔底，全长6米，用水泥浆封闭止水，凝固48小时后，做达压试验，要求耐压不低于1.5Mpa，耐压时间不少于30分钟。
13102旧探水
13102工作面运输顺槽掘进工面探放水设计及安全技术措施为搞好我矿防治水工作，确保13102运输顺槽掘进安全施工，按照“预测预报、有掘必探、有采必探、先探后掘、先治后采”的探放水原则，根据《煤矿安全规程》、《煤矿防治水规定》的规定，结合《13102运输顺槽掘进作业规程及安全技术措施》施工要求，特编制13102运输顺槽掘进工作面探放水设计。
一、矿井基本概况峁底煤矿是由原兴县乔家沟煤矿、山西兴县兴杭隆矿业有限公司、原山西冠盛煤业有限公司、原兴县王家崖煤业有限公司四个矿井兼并整合而成，面积5.5105平方公里，设计能力90万吨/年，批采煤层13#，煤层厚度12.08米，井田内总体呈单斜构造，地层走向总体呈北北西，倾向呈南西，地层较平缓，倾角6--10度。
一般为8度。
井田内未发现断层、陷落柱及岩浆岩倾入等地质构造现象，井田内地质构造简单。
低瓦斯矿井，现矿井下处于基建期，一期工程已完工，现在施工二期和三期工程。
二、矿井水文地质情况1、地面：井田地处黄土高原。
地表大部分被第四系上更新统所覆盖。
井田内没有大的地表积水和河流，井田北部3公里处有蔚汾河由东向本流过。
井田内仅发育季节性的冲沟，雨季来临时，自然降水大部分顺沟谷流出井田汇入到蔚汾河中，小部分沿表土裂隙渗入地下。
2、井下：13102运输顺槽掘进施工区域为河东煤田石炭纪上统太原组13#煤层部分顶板和13#煤层内。
在运输上山沿煤层顶板开口，根据钻孔和揭露资料显示，老顶岩性为粗砂岩，直接顶为砂质泥岩厚度6米左右，水平层理，节理和裂隙不发育，稳定性好，，13#煤层厚为12.08米，底板为泥岩厚度5米左右，水平层理，节理和裂隙不发育，稳定性好。
根据矿井水文地质类型划分，峁底煤矿水文地质类型为中等，井田埋藏较浅，主要水害为大气降水入渗补给，通过岩层裂隙放渗补给，煤层顶板砂岩裂隙含水为矿井主要充水水源。
在井下主要表现为顶板淋头水。
3、构造情况本井田开采至今没有发现断层、陷落柱，地质构造简单，目前掘进区域为13#煤层实体煤，未发现断层、陷落柱构造导水现象。
W1302回风顺槽探放W1303采空区积水设计
2020年第8期2020年8月设计前首先对W1303工作面采空积水区进行调查，确定积水区，划定积水线、探水线和警戒线，进而依据最新规定进行钻孔设计并提出安全注意事项。
1工程概况常村煤矿W1303工作面采空区结采于2012年，积水量304199m 3，积水标高428m ，积水面积147626m 2。
W1302回风顺槽设计巷道局部位于W1303工作面外U 顺槽以南区域（相距30m ）。
为确保W1302回风顺槽安全掘进，避免受W1303工作面采空区水害威胁，根据《煤矿防治水细则》“预测预报，有疑必探，先探后掘，先治后采”的原则，按照《煤矿防治水细则》《煤矿安全规程》《山西省煤矿老空水害防治工作规定》及晋煤监政法〔2017〕116号《井下探放老空水技术要求》等相关规定编制本设计。
2地质情况和水文地质情况2.1地质情况W1302回风顺槽沿3#煤层底板掘进，位于西堡向斜两翼、小庄背斜西翼，巷道底板最高点预计标高+435m ，最低点预计标高为+393m ，最高点与最低点的高差42m 。
根据地质报告及该区域内1803钻孔资料，预计该巷道掘进过程中煤层夹矸随煤层倾伏变化稳定，夹矸位于3#煤层底板向上1.2m 处，含0.25m 左右的泥岩夹矸。
巷道掘进过程中，随着煤层倾伏变化，巷道的坡度变化较大，角度最大为12°。
2.2水文地质情况掘进区域奥灰水水头压强为2.0~2.6MPa ，突水系数为0.0164~0.0213MPa/m ，远小于临界突水系数，一般不受奥灰水威胁。
受顶板含水层、陷落柱及W1303工作面采空积水区影响，预计正常涌水量为60m 3/h ，最大涌水量为120m 3/h ，工作面突水危险性小。
3采空区积水量计算及三线设置情况3.1采空区积水量计算根据晋煤监政法〔2017〕116号《井下探放老空水技术要求》所给公式计算采空区积水量：W =KMF cos α，(1)式(1)中，W 为采空区积水量，m 3；K 为充水系数[1]，一般采空区取0.3~0.5，煤巷取0.5~0.8，岩巷取0.8~1.0，本次设计取0.3；M 为采厚，取6.8m ；F 为采空区水平面积，取147626m 2；α为煤层倾角，取3°。
111302工作面回风巷探放水技术措施
富源县大河镇大沟煤矿111301 :作面回风巷探放水编制单位:大沟煤矿生产技术科编制时间:2012年2月3日安全技术措施会审表审批意见安全技术措施学习和贯彻记录传达人:负责人:111301工作面回风巷掘进业点探放水措施、编制目的确保工作点掘进安全，无水患事故发生。
、情况说明认真贯彻执行《煤矿安全规程》和《大沟煤矿中长期防治水规划》相关规定，杜绝水害事故发生及职工人身安全保证，严格执行安全第一、预防为主的原则，做到有掘必探，先探后掘的防治水制度，特制定掘进工作面探放水专项措施。
三、探放水组织机构为了确保我矿探放水落到实处，现场督促探放水工作执行到位，特成立一领导小组。
组长：杨智飞（矿长）副组长：朱轩志（总工程师）、田稳书（生产副矿长）蒋小书（安全副矿长）、问来稳（调度室副主任）成员：田光荣、尹荣江、王小荣、蒋昌稳、田太国、蒋稳、田二华、张东学、田运兵、秦尚坤。
机构成员责任落实及工作划分1、杨智飞属第一责任人，负责煤矿整体探放水工作的落实，按照《煤矿安全规程》规定、行业监管部门要求执行到位，把工作落实到实际生产当中，排除一切不安全的水患。
2、技术副矿长朱轩志负责水文地质情况调查，对该作业点拿出真实可靠的水文调查参数及可行的实施方案，实时掌握作业点的探掘情况，确保作业点在采掘工作中无水患事故发生。
3、安全副矿长蒋小书负责监督、督促该作业点探放水工作现场落实及工作完成情况，必须按技术科提出的实施方案实施，落实钻孔的深度，现场的工作完成情况，作业点未严格执行探放工作的及工作未按技术科规定执行的，必须停止作业，做到“有掘必探、先探后掘”的工作原则。
4、带班矿长王小荣、田光荣、尹荣江，负责探放工作现场落实，现场监督，如实掌握当班探放水工作技术参数，向矿调度室汇报当班的工作情况。
5、探放队长蒋昌稳负责作业点探放水工作劳力组织，现场安排，探放工作现场落实，劳力组织不到位及探放水工作未严格执行以及落实不到位，发现一次每次处罚500元罚款，并勒令整改到位。
12302回风巷巷探放水措施1
12702回风巷探放水措施矿长:杨东安全矿长:卢启维生产矿长:刘胜洪编制:王石卫织金县鑫安煤业有限公司二○一二年二月七日措施会审意见参加会审人员职务意见签名日期会审意见：12702回风巷探放水安全措施12702回风巷位于主斜井上方1#运输石门揭点南边开口掘进，开口标高为+1441,12702回风巷煤层倾斜下方90m处有12702运输巷，煤层倾斜上方为风氧化带或老窑，巷道前方可能有老窑和其他地质构造带，因此为确保安全施工掘进，特编制掘进探放水措施如下：一、探、放水准备工作1、对探放水设备进行检修并试运转正常使用，确保正常探放水。
2、安通好探、放水点的电话并随时保持与矿调度室畅通。
3、清通好水沟和水仓，确保水流畅和水仓最大容量。
4、对施工人员贯彻探放水的一切操作及安全措施，并熟悉一切避灾路线。
二、探放水领导小组组长：杨东矿长）副组长：王石卫工程师）、卢启维（安全矿长）、刘胜洪（生产矿长）、向爱国（机电矿长）成员：姚守勋、姚刚、姚先勇、王军武、杨爱民、郭宇林、杨玉华三、探眼布置及设备1、巷道探眼布置图钻孔参数孔号巷道方位（0）探眼方位（0）与巷道方位夹角探眼倾角（0）孔深（m）1 230 230 00平行于煤层顶板802 222.5 7.70平行于煤层顶板803 215 150平行于煤层顶板804 215 237.50平行于煤层顶板805 245 2450平行于煤层顶板802、钻机选型选用ZDY—620矿用液压坑道钻机，钻进深度为200m，开孔直径75mm，终孔直径58mm，钻孔角度角度范围3600，功率15kw，电压380/660v。
四、探眼施工安全措施1、每班钻孔操作工2人，安全员1人，瓦斯检查工1人，计4人/班，操作人员必须随身携带自救器。
2、钻机安装前由值班电工检查钻机、关机、电缆防爆性能，严禁使用非防爆设备，杜绝电气设备失爆。
3、必须安装瓦斯电和风电闭锁，开钻前用遥控器调正传感器浓度检查断电灵敏度，由瓦检员和值班电工进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锦源煤矿1302回风巷探放水设计一、工程概况1302回风巷位于主斜井以南，开口标高为1440水平，沿2号煤层掘进，方位角为1360，1203运输机巷担负着通山风、行人、运输的任务，为设计的锦源煤矿1501的接潜工作面。
按照《水害防治的规定》，必须编制探放水设计，并按要求严格执行。
二、探放水机构设置及设备1、积水范围：老窑积水。
2、探水范围：老窑分布情况、开采深度和开采范围不详，所以必须确保探放水线距巷道外轮廓线20m，超前距20m。
3、人员组织：组长：叶传叔副组长：施工队队长成员：邹彬孔荣带班矿长宋安江向正举1302回风巷跟班的安全员，1302回风巷跟班的瓦检员4、探水钻主要技术参数：1）钻机型号：ZDY-620型2）钻孔直径：56/87mm3) 钻机功率：15Kw4）钻进的深度：不少于60m5) 钻杆的直径：￠=42mm6) 钻杆的长度：750mm，7）钻头：三翼硬质合金三级组合钻头5、探放水钻孔布置总共布置5个钻孔孔，1# 钻孔布置在巷道中线上，与巷道方位角一至，为136度，顷角为0度，其它4个孔如图所示三、区域、局部探放水措施（一）探放水原则本矿井为技改扩能煤矿，矿区内分布有老窑、老空，矿井水文地质条件简单至中等，矿井在建设或开采过程中有可能误穿小窑或老窑采空区，因此，矿井的所有采掘工作都必须严格执行“预测预报、有掘必探、先探后掘、先治后采”的探放水原则。
带班矿长、跟班安全员、瓦检员、采掘区队长发现：采掘工作面或其他地点发现有挂红、挂汗、空气变冷、出现雾气、水叫、顶板淋水加大、顶板来压、底板鼓起或产生裂隙出现渗水、水色发浑、有臭味等突水预兆时，必须停止作业，采取措施，立即报告矿调度室，发出警报，撤出所有受水威胁地点的人员。
（二）探放水方法的确定该矿水文地质条件为简单至中等，开采层不受强承压、高承压含水层的威胁，且无封闭不良的钻孔，故井下探放水主要是探放小窑、老窑、断层及采空区积水，故不须考虑布置石门等探放水巷道，设计采用钻机打钻进行探放水的方法。
1、探放水前应调查收集的资料1）老窑、老空区积水，即老窑名称、编号、标高、开采时间、范围等； 2）老采空区积水，即积水巷道（或采面采空区）名称、标高、积水量、水头等；3）断层位置，断层导水情况等。
2、探放水起点的确定根据“预测预报、有掘必探、先探后掘、先治后采”的探放水原则，井巷掘进开口前就必须先进行打钻探水，确认无水患后再往前掘进并留一定的超强距，掘进到预留超前距位置后停下，再进行探水，依此类推直至巷道掘到位，因此探水起点即为各条巷道的开口位置。
3、探放水钻孔布置方式：1）、超前距、允许掘进距离、帮距和密度的确定 （1）超前距： a=kp 3p 0.5AL 式中：a---超前距，m ；A---安全系数，一般取2～5；取4； L---巷道跨度（宽或高取其大者），m ；取3； P---水头压力，（kgf/cm 2）；取30（kgf/cm 2）； Kp---煤的抗张强度，取10（kgf/cm 2）。
a=1033340.5⨯⨯⨯⨯ = 14.7m ，为安全起见，取20m 。
（2）允许掘进距离每次探放水钻孔完毕后，以最短的钻孔有效控制距离减去超前保护距离之后剩余的距离。
（3）帮距最外侧探水孔所控制的范围与巷道帮的距离，其值应与超前距相同。
（4）钻孔密度（钻孔间距）竖直扇形面内钻孔间的终孔垂距不得超过 1.5m，水平扇形面内各组钻孔间的终孔水平距离不得大于3m。
详见图7-2-1。
图7-2-1探水钻孔超前距、帮距、允许掘进距离示意图根据计算，本设计探水钻孔长度40m，超前距20m，帮距20m。
2）探水钻孔布置方式探水钻孔的布置方式、数量和夹角大小，一般分大夹角与小夹角两种，大夹角钻孔夹角为7～15°，小夹角为1～3°。
视老空规模而定，规模大的取大夹角，规模小的取小夹角。
3）一般倾斜煤层平巷探水钻孔及过断层上山巷道探水钻孔布置方式一般倾斜煤层平巷探水钻孔呈半扇形布置在巷道上帮见图7-2-2，钻孔布置见图7-2-3；上山巷道探水钻孔呈扇形布置在巷道前方见图7-2-4，钻孔布置见图7-2-5。
一般布置3组钻孔，每组1－2孔。
钻孔夹角分大夹角与小夹角两种，前者钻孔夹角7－15°，后者1－3°，视小窑老空的规模而定，老空规模大取大夹角，规模小取小夹角。
每组至少应有一个探水钻孔见底。
图7-2-2倾斜煤层平巷探水孔超前距、帮距、允许掘进距离示意图图7-2-3倾斜煤层平巷探水孔布置示意图图7-2-4倾斜煤层上山巷道探水孔超前距、帮距、允许掘进距离示意图图7-2-5倾斜煤层上山探水孔布置示意图（三）探放水设备选择1、探放水设备选择依据矿井用一个采煤工作面，两个掘进工作面保证矿井年生产能力。
矿井所配备的探放水设备必须能用于井下探水、放水，必须有防爆及获得煤安标志。
其选择的主要依据是钻孔直径及深度，所需钻机适应的围岩力学性质等。
根据各种煤岩柱的留设要求，各种煤岩柱最大厚度为30m，安全超前距≥20m，即钻机的钻进深度需大于50m。
本矿选择探水钻主要技术参数：1）钻机型号：ZDY-620型2）钻孔直径：56/87mm3) 钻机功率：15Kw4）钻进的深度：不少于60m5) 钻杆的直径：￠=42mm6) 钻杆的长度：750mm，7）钻头：三翼硬质合金三级组合钻头实际情况编制探放水设计，根据预计的水量、水压确定探水钻孔布置方式、钻孔长度及方位，确保积水能得到有效的疏放。
小窑、老窑及采空区的积水量可按下式估算。
Q⋅=⋅hsk式中：Q--老空区积水量，m3；S—采空区面积，m2；h—开采高度，m；K--老空的充水系数，一般采空区取0.3。
目前矿方无相关参数，因此在建井期间必须收集和测定其参数，确定老窑老空区的积水量，以便采取防治措施。
3、探放水安全措施矿区内分布有老窑、老空，矿井水文地质条件复杂，矿井在建设或开采过程中有可能误穿小窑或老窑采空区，因此，矿井的所有采掘工作都必须严格执行“预测预报、有掘必探、先探后掘、先治后采”的探放水原则。
带班矿长、跟班安全员、瓦检员、采掘区队长发现：采掘工作面或其他地点发现有挂红、挂汗、空气变冷、出现雾气、水叫、顶板淋水加大、顶板来压、底板鼓起或产生裂隙出现渗水、水色发浑、有臭味等突水预兆时，必须停止作业，采取措施，立即报告矿调度室，发出警报，撤出所有受水威胁地点的人员。
(1)进行探放水施工作业前，必须学习本措施并掌握钻机的操作规程和机械性能，考试考核合格签字后方能作业。
(2) 进行探放水施工作业前，必须提前撤出可能受探水作业地点突水威胁的其它采掘工作面和其它工作地点的所有作业人员。
(3)安装钻机探水前，要遵守下列规定：①加强钻场附近的巷道支护，并在工作面迎头打好坚固的立柱和拦板。
②清理巷道，挖好排水沟。
探水钻孔位于巷道低洼处时，必须配备与探放水量相适应的排水设备。
③在打钻地点或附近安设专用电话。
④测量和防探水人员必须亲临现场，依据设计，确定主要探水孔的位置、方位、角度、深度以及钻孔数目。
(4)预计水压较大的地区，探水钻进之前，必须先安好孔口管和控制闸阀，进行耐压试验，达到设计承受的水压后，方准继续钻进。
特别危险的地区，应有躲避场所，并规定避灾路线。
(5)钻孔内水压过大时，采用反压和有防喷装置的方法钻进，并有防止孔口管和煤(岩)壁突然鼓出的措施。
(6)钻进时，发现煤岩松软、片帮、来压或钻孔中的水压、水量突然增大，以及有顶钻等异状时，必须停止钻进，但不得拔出钻杆，现场负责人员应立即向矿调度室报告，并派人监测水情。
如果发现情况危急时，必须立即撤出所有受水威胁地区的人员，然后采取措施，进行处理。
(7)探放老空水前，首先要分析查明老空水体的空间位置、积水量和水压。
老空积水区高于探放水点位置时，只准用钻机探放水。
探放水孔必须打中老空水体，并要监视放水全过程，核对放水量，直到老空水放完为止。
钻孔接近老空，预计可能有瓦斯或其他有害气体涌出时，必须有瓦斯检查工或矿山救护队员在现场值班，检查空气成分。
如果瓦斯或其他有害气体浓度超过规程规定时，必须立即停止钻进，切断电源，撤出人员，并报告矿调度室，及时处理。
(8)钻孔放水前，必须估计积水量，根据矿井排水能力和水仓容量，控制放水流量；放水时，必须设专人监测钻孔出水情况，测定水量、水压，做好记录。
若水量突然变化，必须及时处理，并立即报告矿调度室。
(9)排除上山的积水以及恢复被淹井巷前，必须有矿山救护队检查水面上的空气成分，发现有害气体，必须及时处理。
排水过程中，如有被水封住的有害气体突然涌出的可能，必须制定安全措施。
（五）井下发生水灾时的避灾路线及避灾措施1、采、掘工作面发生水灾时的避灾线路为：1302回风巷掘进工作面→1302回风巷→1302回风联络巷→回风井→地面。
2、避灾原则井下发生透水事故时，应撤退到涌水地点上部水平，避免进入涌水附近的独头巷道。
但当独头上山下部唯一出口被淹没无法撤退时，也可在独头工作面暂避。
3、避灾措施（1）矿井生产过程中，必须根据工作面的变化编制相应的水灾避路线图，并组织职工学习，确保入井人员都熟悉避灾路线；（2）井下各交岔点必须挂牌标示该点名称并指明避灾路线。
（3）人员撒退到安全地点后，应及时报告。
（4）掘进工作面上山掘进时必须每隔一定距离掘进避难硐室，并安设好压风自救系统。
四、疏水降压疏水降压是指煤层顶板或煤层含水层的疏干，以及煤层底板含水层的降压，使底板含水层水压降低至采煤安全时的水压。
矿区范围内不存在强含水层，不需疏干含水层水。
但该矿为煤层群开采，上一煤层开采形成的采空区中的积水有可能对下一煤层的开采有影响，根据该矿煤层的层间距分析如下。
2号煤层至3-1号煤层距离为8m,3-1号煤层距5号煤层24m，5号煤层至6-1号煤层距离为21m, 6-1号煤层至6-2号煤层距离为3m,留设煤（岩）柱高度为：H防=H裂+H保≮20m式中：H防——防水煤岩柱高度（m）；H裂——垂直煤层的导水裂隙带最大高度（m）；根据水文地质规程附录七，取中硬岩层可根据下式计算：H裂3-1=100Mh/（7.5h+293）=100×1.1×12÷（7.5×12+293）=3.5mH裂5=100Mh/（7.5h+293）=100×1.4×12÷（7.5×12+293）=4.4mH裂5=100Mh/（7.5h+293）=100×1.5×12÷（7.5×12+293）=4.7mH裂5=100Mh/（7.5h+293）=100×0.9×12÷（7.5×12+293）=2.9mH――保护层厚度，取5A，m。
