热水器的分类
康泉电热水器基础知识
康泉电热水器故障与维修
第一节
ESF示意图：
不属于电热水器故障的正常现象
康泉电热水器故障与维修
第一节 不属于电热水器故障的正常现象
3 夜间热水器加热噪声太响，白天没有
热水器在加热时产生噪声的时段是在热水温度60-80 ℃的加热时段，在 此期间 ，由温度升高，分子运动加剧，热水器内胆里的水对流速度加快， 同时电流在通过导体时也往往会产生振动。 综合上述因素，热水器加热产生噪声是必然的，但不会由于因为白天 或夜晚有所不同，只不过是者所处的环境噪声不同。白天环境噪声较大， 不容易听到。
2：触点式电子温控器：其工作原理是由大规模集成电路组成的电子线路对 热敏电阻获得的温度信号进行对比、输出，信号的执行机构则通过一个中
间继电器来完成，
康泉电热水器工作原理
康泉微电脑控制板控制原理图:
康泉电热水器工作原理
KAV系列微电脑控制板：
康泉电热水器工作原理
KAV系列微电脑控制板功能介绍：（结合说明书介绍有关功能）
不属于电热水器故障的正常现象
康泉电热水器故障与维修
第一节 不属于电热水器故障的正常现象
热水输出率：额定条件下热水器实际输出50℃以上的热水同额定容量比值。
注：立式热水器比横式热水器高 按QB1238-91替代国标GB/T******规定：热水输出度不低于45% 康泉电热水器的热水输出率达到60% 输出率高到80%以上 采用了ESF技术的电热水器热水
康泉电热水器定义及分类
5 按内胆的承压状况分 A 出口敞开式 内胆额定压力为0Pa B 封闭式 内胆压力大于0.6MPa 用户在购买时只要阅读铭牌即可识别热水器内胆压力的情况
注：康泉封密式电热水器内胆承受的压力为0.7MPa\0.8MPa 6 按防触电类型分： 均属于I类家用电器
热水器的分类
热水器的分类电热水器、燃气热水器、太阳能热水器和空气能热水器这四类。
电热水器的结构电热水器分为储水式和即热式又称快速式电热水器电热水器的特点是使用方便、节能环保，能持续供应热水。
储水式容量分有30L、40L、50L、60L、80L、90L、100L等。
分类：按使用燃气的种类分为：人工煤气热水器、天然气热水器、液化石油气热水器；按控制方式可分为：前制式热水器和后制式热水器。
按给排气方式分为：直排式、烟道式、强制排气式、平衡式、强制给排气式；按安装位置可分为：室内安装式和室外安装式。
由于我国的实际情况和使用习惯，燃气热水器目前仍是众多消费者的首选。
而燃气热水器的安全问题也是大家最关注的问题。
能否及时排走有毒气体，成为燃气热水器安全性的关键。
从欧美各国的发展情况来看，强制给排气式是燃气热水器发展的必然趋势。
燃气热水器的结构热水器是采用真空集热管组装的热水器，有光照便能产生热水，可广泛用于家庭及工业用热水。
特点是集热效率高（平均日效率≥0.46）、安全、清洁、节能、保温性能好、全年可使用、使用寿命长等。
规格有12支管、15支管、18支管、21支管、24支管等。
1、定期进行系统排污，防止管路阻塞；并对水箱进行清洗，保证水质清洁。
排污时，只要在保证进水正常的情况下，打开排污阀门，到排污阀流出清水就行了。
2、定期清除太阳集容器透明盖板上的尘埃、污垢，保持盖板的清洁以保证较高的透光率。
清洗工作应在清晨或傍晚日照不强、气温较低时进行，以防止透明盖板被冷水激碎。
3、注意检查透明盖板是否损坏，如有破损应及时更换。
4、对于真空管太阳热水器，要经常检查真空管的真空度或内玻璃管是否破碎，当真空管的钡——钛吸气剂变黑，即表明真空度已下降，需更换集热管。
太阳能热水器结构太阳能热水器结构图：1、水箱外壳(Water tank shell)2、保温层（Layer for heat preservation）3、水箱内胆（Inner water tank）4、排气溢流孔（Vent holeand overflow hole）5、密封胶圈（Silicon seal）6、外水箱端盖（End cover of the outer tank）7、防尘圈（A loop of dustproof）8、电加热器预留孔（镁棒安装孔）（Heater）9、真空集热管（Evacuated solar collector tubes）10、进出水孔（Inlet and outlet hole）11、漫反射板（Diffuse flat plate reflector）12、护罩尾托（Tailstock）13、支架（Support）空气能热水器原理是：通过压缩机系统运转工作,吸收空气中热量制造热水。
(2015-10-20)储水式电热水器基础知识-新修正版
3.7、混水阀
出混合水
3.7.2混水阀的作用
作用
用水时，调节 冷热水比例， 使冷热水混合 后的出水温度 符合使用要求。
热水入口
进热水
冷水入口
混合水出口
修正版
混水阀工作原理示意图
28
3.8、电控板
三、关键零部件的功能作用
3.8.1于电控板的作用
作用
利用电子元件和智
能控制芯片的组合， 通过小电流控制大电 流，实现对电热水器 的智能化控制和显示， 使机器更显高品位和 操作更具人性化。
1）何为储水式电热水器？
储水式电热水器是指 将水加热并将水储存在容器中，装 有水温控制装置的固定式电热器具。
储水内胆
修正版
整机透视
7
一、电热水器的分类
1.2.2、储水式热式电热水器 2）储水式电热水器的特点
A）功率相对低，普通家 庭线路可安装
B）先加热，后使用，可 断电后再沐浴，相对安全
储水式 特点
2.2、储水式电热水器的工作原理
2.2.3、加热后断电、保温
水加热到设定温度后，温控器自动断 开，切断电源，加热器停止加热。
当温控器失效，水温升高到一 定值后仍无法断开时，限温器
自动断开，切断整机电源。
温控器断开后，当内胆 水温降低时，温控器复位，
重新加热，如此循环， 使内胆水温保持在 一定温度范围内。
不小于3mm
爬电距离
爬电距离指在两个导电 部件之间或一个导电部 件与器具的易触及表面 之间沿绝缘材料表面测 量的最短路径。
不小于3mm
爬电距离
修正版
电气间隙
44
四、电热水器整机部份关键标准
4.8、电气间隙和爬电距离 案例：
热水器工作原理
热水器工作原理热水器是我们日常生活中使用频率较高的家电之一。
它能够将冷水加热至适宜的温度，供给我们洗浴、洗涤等使用。
那么，热水器是如何工作的呢？本文将详细介绍热水器的工作原理。
一、热水器的分类热水器按照能源分类通常可以分为电热水器、燃气热水器和太阳能热水器。
不同类型的热水器工作原理略有差异，下面将分别进行介绍。
二、电热水器的工作原理电热水器是通过电流加热水来提供热水的。
它主要由加热管、温控开关和安全阀等组成。
当我们需要使用热水时，我们首先打开热水器的水龙头，冷水便会进入热水器。
随后，冷水经过温控开关的感应，当水温低于设定温度时，温控开关会将电流导通，让电流通过加热管，加热管开始加热。
当水温达到设定温度时，温控开关会自动切断电流，停止加热，保持水温稳定。
同时，安全阀在压力过高时会自动释放压力，保证使用安全。
三、燃气热水器的工作原理燃气热水器是通过燃烧燃气来加热水的。
它主要由燃气阀、点火装置、燃气燃烧器和热水传导管道等组成。
当我们打开热水器的水龙头，冷水进入热水器并流经热水传导管道。
同时，我们操作燃气阀，将燃气引入燃气燃烧器，并通过点火装置点燃燃气。
燃气燃烧时释放出的热量通过热水传导管道传递给流经管道内的冷水，使其加热。
当水温达到设定温度时，燃气阀会自动关闭，停止燃烧，保持水温稳定。
四、太阳能热水器的工作原理太阳能热水器是通过太阳能来对水进行加热的。
它主要由太阳能集热器、水箱和循环泵等组成。
太阳能集热器通常安装在屋顶等阳光充足的地方，它能够吸收阳光中的热量并将其传递给水箱中的水。
在太阳能集热器中，水泵会自动将冷水抽入太阳能集热器中，水在集热器中被加热后返回水箱，循环使水不断加热。
太阳能热水器中还设有温控装置，当水温达到一定温度时，太阳能热水器会停止工作，以防止水温过高。
五、总结无论是电热水器、燃气热水器还是太阳能热水器，它们工作的基本原理都是通过加热水来提供热水供应。
电热水器通过电流加热，燃气热水器通过燃烧燃气加热，太阳能热水器通过太阳能集热加热。
燃气热水器种类及特点
燃气热水器种类及特点本页仅作为文档页封面，使用时可以删除
This document is for reference only-rar21year.March
热水器种类及特点
1、直排式热水器
特点：热水器燃烧所需的空气来自室内，燃烧所产生的烟气也排在室内。
优点：体积小、价格低，节约燃气，安装及使用方便。
缺点：如果使用时通风不好，会产生大量对人身有害的一氧化碳。
2、烟道式热水器
特点：热水器工作时所需的空气取自于室内，而燃烧所产生的烟气通过烟道排于室外。
优点：相对直排式更为安全，同时产水量也可增大到8--10升/分钟。
缺点：体识大，安装有一定困难。
3、平衡式热水器
特点：热水器燃烧所需的空气来自室内，燃烧所产生的烟气也排于室外。
优点：热水器的气体与内隔绝，燃烧的好坏与室内无关，属于完全安全型热水器。
缺点：热水器安装要紧靠外墙，且要开一个约300×300MM的孔，安装比较麻烦。
4、强排式热水器
特点：是在热水器出气口装有排风扇，将燃烧的烟气通过机械力强制排于室外。
平衡式还同时从室外抽取新鲜空气。
优点：风压大，室内环境对热水器影响小，使用更安全。
因空气流量大，烟道较细，便于安装。
缺点：要求使用交流电，停电时无法，价格较高。
所需的空气来自室内，燃烧所产生的烟气也排在室内。
热水器的分类和特点
热水器的分类和特点热水器是我们生活中十分常见的电器之一，可以提供我们所需要的热水，以满足生活中的各种需求。
不同的热水器种类，具有不同的特点和优缺点，选择合适的热水器对我们的使用和经济效益都非常重要。
一、电热水器电热水器是最常见的一种热水器。
它的工作原理是将电能转化为热能，将水加热至设定温度。
它具有安装方便、价格相对便宜、使用寿命较长等优点，同时既可以家庭使用，也可以在旅店、餐厅、宾馆等商业场所广泛使用。
然而，电热水器的缺点也十分明显，最常见的就是能耗高。
使用电热水器需要耗费大量电能，长期下来对我们家庭电费的影响就比较大。
而且，它加热水的速度较慢，需要较长的预热时间，也限制了它的使用范围。
二、天然气热水器天然气热水器是另一种常见的热水器，它的工作原理是通过燃气进行加热，将水加热至设定温度。
天然气热水器具有加热速度快，热效率高，运转声音低等优点。
而且，由于天然气热水器的价格较低，使用费用也比较经济实惠。
但是，天然气热水器也有缺点，最主要的就是使用不便。
它需要接入天然气管道，不具有电热水器的安装方便，同时在使用过程中也需要注意安全问题，也限制了它的使用范围。
三、太阳能热水器太阳能热水器是一种环保、节能的热水器，使用的能源是太阳能，将阳光辐射转化为热能加热水。
它具有节能环保、使用成本低等优点，而且它的工作原理比较简单，不需要其他附属设备，具有使用方便的特点。
然而，太阳能热水器也有缺点，最主要的就是它需要有足够得阳光来提供能量，而且在雨天、阴天等恶劣天气下，也会对它的使用产生不利影响，需要选择使用更加稳定的加热方式。
四、空气能热水器空气能热水器是一种全新的热水器类型，它的工作原理是利用空气中的热能来进行加热水，不需要依赖其他能源，而且容易安装，使用方便。
空气能热水器还具有加热速度快、安全无污染等优点，是一种极具潜力的热水器种类。
但是，空气能热水器目前来说使用较少，还没有广泛应用，同时还不够成熟，对使用者的操作也有更高的技术要求。
热水器可行性研究报告
农 村 热 水器普 及率为 8%， 市 场主要 集中在广 东、上 海、江 苏、浙 江等东 南沿海 地区。
6
第三、市场分布及产业特征（续一）
4、电热水器市场集中在北方，燃气热水器市场集中在南方
这是因为北方的电力比较充足所致。
5、电热水器和燃气热水器市场在地区间呈现“此消彼长”的特 点，两者保持一定的替代关系
③、我国处于城市化进程加速期，2001 年到 2010 年我国城市化水平将达到 38-50%左右，每 年将有 2000 万到 5000 万农村人口转变为城市人口，这将形成新的很大的热水器市场。
9
第四、市场潜力（续）
④、我国经济的持 续发展， 是市场扩大的根本动力。仅每年新 增 1.2 亿平方米的住宅，就能 提供 2000 多万台的市场空间。
电热水器 ：因热 水器本身 漏电的 情况极 为罕见，大部分电热水器安全事故是和用电环境
有关的， 而用电 环境又是 用户所 无法控 制的。多年来，众多热水器厂家致力于热水器本
身安全问 题的研 究，认为 只要保 证热水 器产品本身不漏电，就能确保用户的洗浴安全。
然而，根 据消费 者协会的 有关安 全事故 统计，电热水器最大的安全隐患不是来自热水器
①、第一代直排式 热水也进 入了全 面更新换代的 阶段。由于直排式热 水器在燃 气热水器中占 有 57%的 比 例， 因此，未 来 5 年，将 替换大约 5000 万 台的直 排式热 水器。
②、国家“西气东送”工程总投资 1463 亿元，将西部丰富的天然气输送到能源紧缺的东部 地 区。2005 年为近期工程，供气 170 亿立方米，涉及城市 120 个，受惠人口 3000 万；2010 年 为中期工程，供气 400 亿立方米，涉及城市 260 个，受惠人口 7000 万； 2020 年为远期工程， 供 气亿立 方米， 受惠人口 1 亿 ，最终 将天然 气在我国 一次能 源中的 消 费比例由现 在的 2%上 升 到 15%， 从 而 使 各种 燃气 价格 大 幅下 降 。 我国 广大地 区将 步 入 “ 气化 ”时 代，这 对于 燃 气 具 行业的发展是一个千载难逢的机遇。
直排式燃气热水器更换为强排式热水器须知(5.22)
直排式燃气热水器更换为强排式热水器须知一、直排式与强排式的区别：1、燃气热水器的分类：家用燃气快速热水器按烟气排放方式可分为直接排气式热水器（已淘汰）、烟道式热水器（含强排式热水器）和平衡式热水器。
2、燃气热水器的型号编制及含义：燃气热水器的型号编制，国家标准有统一的规定，由以下四个部分组成。
—安装位臵及排气方式用汉语拼音字母表示为：Z ——直接排气式D ——自然排气式Q ——强制排气式P ——自然给排气式G ——强制给排气式W ——室外型。
主参数用阿拉伯数字表示，指额定热负荷（kW）。
特征序号是由制造厂自行编制的。
例如：有两台燃气热水器的型号为：JSQ16—TF8，表示为家用快速热水器、强排式、热负荷16KW、TF8为厂家自命名代号（8升热水器）。
JSZ10—5B，表示为家用快速热水器、直排式、热负荷10KW、5B为厂家自命名代号（5升热水器）。
3、燃气热水器的使用年限：根据国家规定，燃气热水器从售出当日起，人工煤气热水器的使用年限为6年，天然气和液化石油气热水器的使用年限为8年。
超期使用会发生燃烧不稳定、排放不合格、零部件老化等问题，容易造成安全事故。
因此超过使用年限的燃气热水器应停止使用，并及时更换新的燃气热水器。
4、为什么要淘汰直排式热水器：由于直接排气式燃气热水器废烟气直接排在室内，而烟气中含有一氧化碳等有毒气体，容易污染室内空气，极易造成安全事故，因此直接排气式热水器早已在2000年5月1日就被国家明令禁止销售。
因此现在用户家中使用的直排式燃气热水器早已超过报废年限8年，甚至大多数家庭使用直排式热水器已超过10年以上，安全隐患加剧。
6、直排式和强排式的出水流量：根据国家规定，直排式燃气热水器的出水流量多为5升或6升，由于出水流量小，沐浴的舒适度明显降低，尤其是冬天。
而强排式燃气热水器目前市场的主销产品出水流量多在8升至10升之间，沐浴的舒适度明显提高，而且可满足厨房与洗浴间的长距离使用。
热水器培训大纲
一、热水器的定义：指通过各种物理原理，在一定时间内使冷水温度升高变成热水的一种装置。
按照原理不同可分为电热水器、燃气热水器、太阳能热水器、空气源热泵热水器三种。
二、1. 电热水器从原理上分为储水式和即热式也称快速式电热水器。
电热水器优点：使用方便、节能环保，能持续供应热水，安装简单，不受楼层气压差异的影响。
电热水器缺点：体积大，占用卫生间空间；使用前需要预热，不能连续使用超出额定容量的水量。
要是家庭人多，洗澡中途还得等；内部温度达到80℃后，容易生垢，为加热管破裂、漏电埋下了安全隐患，需一年除垢一次。
储水式电热水器储水式电热水器从使用上分为家用电热水器和商用电热水器储水式电热水器从外形上分为圆形和椭圆超薄形储水式电热水器从安装上分为壁挂式和立式家用储水式容量一般有：商用储水式容量一般有：2.即热式电热水器从原理上分为即热式快速电热水器和速热式快速电热水器优点：具有能够即开即热，省时省电，节能环保、体积小巧、水温恒定等诸多优点。
缺点：功率比较大，线路要求高：一般功率都至少要求6KW以上，在冬天就是8KW的功率也难以保证有足够量的热水进行洗浴。
电源线要求至少2.5mm2以上，有的要求4mm2以上。
安装条件要求高：要求安装时进水口的压力不能过大，用户家中的电表为20A，空气开关为32A，一般要求有独立的线路，甚至要求至少40A的专用表，加上一般居民家里的电冰箱、空调等其他的大功率的家用电器，就要至少80A的电表，还要单独走线。
电热水器的内胆材质类型：工艺、使抗溶、抗爆、抗酸性、抗冲击能力内胆的选择：可靠的电热水器内胆是选购电热水器质量的关键。
目前，电热水器内胆大体可分为三种档次：档次最高、寿命最长的是不锈钢内胆。
不锈钢内胆－般选用优质进口不锈钢材料，采用先进的钨极氩弧焊，可以杜绝焊缝氧化，使用寿命长达15年以上。
但这种电热水器价格较高，适合于经济较宽裕的家庭。
中档的是搪瓷内胆。
欧洲一些国家采用较多，是在普通钢板上涂烧成一层无机质陶釉制成，不生锈且成本只有不锈钢内胆的1／6～1／4。
电热水器燃气热水器即热式电热水器太阳能热水器选购与知识解答
1.四种热水器的选购比较目前市场上的热水器有四大类：燃气热水器、电热水器、太阳能热水器、即热式热水器。
对这些热水器性能，许多消费者并不是全部了解，因此，我们对这四类热水器做个比较，希望对需要购买热水器的消费者能有所帮助。
比较一：出水量及速度燃气热水器：一般有5升、7升、8升等，目前生产的燃气热水器大多为快速式热水器。
不论什么时候，只要想用热水打开燃气阀和水龙头，所需要的热水就随即可到。
电热水器：一般标有30～90升。
电热水器需要预先通电半小时左右才能开始使用，每加热一罐水则需要间隔半小时。
如果这一罐水用完，还要等半小时左右。
在冬季洗澡时，如果洗澡时间掌握不好，一罐水用完还没有洗完澡的话，那就要在洗澡间等半小时左右了。
太阳能热水器：一般一台太阳能热水器的热水量可以满足一家人的使用。
太阳能热水器在天气晴朗的时候使用效果更好。
即热式热水器：没有容量的限制，通水即通电，瞬时间产生热水，无需预热和储水保温。
比较二：温度的稳定性燃气热水器：由于是快速加热，并有调整温度装置，只要在使用开始调到人感觉舒适的温度（一般为40℃～50℃，因人而异），而后会一直保持这一温度恒定地供应热水。
电热水器：由于是容积式，加热一罐水后，当使用时由于温度较高（一般为80℃左右），要用冷水将加热的水顶出，同时要兑一部分冷水。
在顶出的过程中，开始水温较高，随着使用，罐内水温逐渐下降，直到全部是冷水，所以在使用时，需要不停地去调整冷、热水的比例。
太阳能热水器：使用起来比较不方便，要先放掉很多冷水。
才渐渐有热水，使用过程中温度还是比较稳定。
即热式热水器：使用方便，想洗多久就洗多久，且水温稳定。
比较三：热功率燃气热水器：功率要比电热水器大很多倍，就拿一个8升的燃气热水器和40升的电热水器相比较，8升的燃气热水器的功率相当于16～17KW，而40升的电热水器一般为3KW左右，这也是为什么燃气热水器可连续供应热水的缘故。
电热水器：是否也可做成16KW的呢？那是不可能的，因为家用的电表、电线都无法承受。
空气能热水器的原理和分类
空气能热水器的原理及分类空气能热水器是近几年才火起来的产品，它的工作原理是通|过用电驱动主机让主机工作，主机通|过吸收环境中的自然空气，利|用逆卡诺原理让低温空气变成高温空气，然后把空气中的热能转移到水中来对水加热，从而节省很多能源。
曾今有一个实验，就是在环境温度25摄氏度，冷水温度15摄氏度的标准环境下，空气能热水器加热一吨水大约用电12~14度，而一般的电热水器大概耗电在48度左右，通|过这个结果我们可以看到空气能热水器的能源消耗大概只有电热水器的1/4左右！现目前的空气能热水器主要可以分为两种：一种叫做循环式空气能热水器；另一种叫做直热循环式空气能热水器，也简称为直热式空气能热水器。
那么这两种热水器又有哪些差别呢？空气能热水器原理分析：空气能热水器的原理是：通|过压缩机系统运转工作,吸收空气中热量制|造热水。
具体过程是：压缩机将冷媒压缩，压缩后温度升高的冷媒，经过水箱中的冷凝器制|造热水。
热交换后的冷媒回到压缩机进行下一循环。
在这一过程中，空气热量通|过蒸发器被吸收导入水中，产生热水。
这样的通|过压缩机空气制热的新一代热水器，即是空气能热水器（空气能热泵热水器）空气能热水器就是把空气中的热量通|过冷媒搬运到水中，传统的电热水器和燃气热水器消耗的能源是电力或燃气，其热效率都是小于100%。
由于大部分热量从空气中吸收，其热效率可达到300%以上，它最大的优势就是制冷。
空气能热水器吸收空气中的热量加热水温后，被吸收掉热量的冷气被运用到厨房，实现厨房制冷，解决厨房的闷热问题。
空气能热水器的分类：空气能热水器按照加热形式可分为氟循环与水循环两类，各有优点，互不排斥；氟循环机分为：家用型阳台机、外墙机、厨房机，商用型的壁虎|机、阁楼机；水循环机可分为：家用型阳台机、露台机、厨房机，商用型的壁虎|机、阁楼机，工程型的屋顶机，地面机。
商用空气能热水器特点及分类如下：产品特点：㈠、高效节能：能效比高在环境温度20度时升温速度囯内领先，比点热水器快4-5倍。
电热水器产品知识
法兰
上盖
下盖
焊接
内
内 胆
胆
气
桶身
坯
密
件
性
进出水管
检
测
吊耳
挂架
内胆加工图例
剪板机开料
清洗
切角
拉伸
切边
冲孔
翻边
铆接
卷圆
直缝焊接
氩弧 焊或 等离
子
桶身冲孔
扩口
6-8mm 扩口
水管焊接
法兰焊接
吊耳焊接
组对
环缝焊接
CO2保护焊
焊挂板座
防护板： 防止焊渣 飞溅到水
管上
内胆检漏
一、适合于搪瓷用钢板
特点：价格高，能效高。
电热水器按销售分类
❖ 一. 内销电热水器－－国内销售的电热水器 ❖ 二. 外销电热水器－－出口销售的电热水器
二、国内电热水器市场品牌
❖ AO.Smith ❖ 西门子 ❖ 阿里斯顿 ❖ 海尔
AO.Smith
海尔电热水器
三、电热水器工作原理
❖ 在电热水期内胆贮满水后，接通电源，电热 水器内胆中的加热管将内胆中的水加热，当 加热到所设定的温度时，自动断开电源，加 热管停止加热，整机处于保温状态。当内胆 中水温降低到某一温度时，加热管再次通电 加热，这种状态自动循环往复，以便热水器 始终有热水使用。
★由于中国家庭多存在接地不良甚至无接地线的情况，而且线路老化、 采用劣质开关插座、装修接错线等现象比较普遍，这些情况都会导致 地线带电，形成由外到内的逆向漏电。而热水器普遍具有的漏电保护 器对逆向漏电丝毫不起作用。
1、其他电器漏电：如果整个住宅接地不可靠，任何一个电器漏电，整个住 宅的地线就带电；如果整个楼接地不可靠，有一家漏电，整栋楼的地线 就带电。因为地线与热水器的内胆相连，直接导致热水器中的水带电。
燃气热水器的种类
5、按照燃气热水器安装位置及给排气方式、用途、供暖热系统结构形式还可以划分为：室内型热水器、室外型热水器、供热水型热水器、供暖型热水器、两用型热水器等。其具体划分见下面的表格。
按安装位置或给排气方式分类
R——人工煤气； T——天然气； Y——液化石油气
3.排气方式用汉语拼音字母代号表示：
Z——直排式（可省略不写）； D——烟道式； P—— 平衡式。
4.热水产率：在0.1Mpa水压及额定气压下，温升25℃时，热水器每分钟的出水量（L/min）。一般有5、6、8、10、12、16升等规格，在型号中量类方法：
1.按燃气种类分，可分为人工煤气热水器、天然气热水器、液化石油气热水器和沼气热水器四种。不同气种的热水器不能通用。
2.按热水器出水的控制方式分，可分为前制式和后制式热水器。前制式热水器是利用热水器的进水阀门来控制热水器的热水流量，其结构较简单，但使用不便；后制式热水器是利用热水器的出水阀门来控制热水器的热水流量，其结构较复杂，但使用较方便。
5.安装位置用汉语拼音字母表示：
N——室内安装式（可省略不写）； W——室外安装式。
6.改型序号一般由厂家自定。
JS R D 8 ………… N A
3.按供水压力分，可分为低压、中压和高压热水器。
4.按热水器排气方式，可分为直排式热水器、烟道式热水器和平衡式热水器三种。
1） 直排式热水器：直排式热水器助燃所需空气取自室内，燃烧后的废气也直接排放于室内，安全性最差，国家有关部门已禁止生产和销售，在用的应尽快淘汰更新；
2） 烟道式热水器：烟道式热水器是直排式热水器的改进，在原来直排式结构上部增加一个防倒风排气罩与排烟系统。烟道式热水器的主要特点是燃烧烟气经烟道排向室外，在一定程度上解决了室内空气污染问题，与直排式热水器的直接排烟相比较，这是燃气热水器在安全技术上的进步。但由于此类热水器所需的燃烧空气仍取自室内，燃烧强度低，热水器体积大，还有安装和使用方面的问题导致热水器仍然存在不少安全隐患。因此从保证用户安全和环保角度讲，烟道式热水器今后会逐步退出市场。如上海市场早已禁止销售。
第二章第五节电热水器结构和工作原理
第五节 电热水器的结构及工作原理 二、电热饮水机
二）、温热型饮水机的结构
第五节 电热水器的结构及工作原理 二、电热饮水机
二）、温热型饮水机的结构
第五节 电热水器的结构及工作原理 二、电热饮水机
二）、温热型饮水机的结构 热罐：
第五节 电热水器的结构及工作原理 二、电热饮水机
三）、温热型饮水机的工作原理
箱中的水加热到一定温度后使用。加热时间一般10~30min 功率小（在2kw一下）
第五节 电热水器的结构及工作原理 二、电热电热淋浴器
电热水器主要用来对自来水加热，供给人们沐浴或洗涤。
二）、电热淋浴器的结构及工作原理
第五节 电热水器的结构水加热，供给人们沐浴或洗涤。
贮水式是利用电热元件将贮水罐中的水加热，凉水 陆续由水罐底部流入，经过电热元件升温而上升，在水 罐内靠重力循环使温度趋于均匀。当水罐上面的水达到 适宜温度时，便可由上部出水口引出使用。贮水式热水 器一般体积较大，功率在2kW以下，安全可靠。
第五节 电热水器的结构及工作原理
电热水器是利用电热元件通电时产生的热能将凉水 加热至所需温度的家用电器。
第五节 电热水器的结构及工作原理 二、电热饮水机
四）、具有制冷功能的饮水机 1、半导体直冷式冷热饮水机 按下制冷开关后，交流电压经电源变压器降压、整流二极管作
全波整流以及电容滤波后，输出直流电压供半导体致冷组件制冷和 风机排风，同时，制冷指示灯点亮，由于直冷式冷热饮水机不设自 动控温，因此开机后制冷指示灯常亮。
第五节 电热水器的结构及工作原理 二、电热饮水机
四）、具有制冷功能的饮水机 1、半导体直冷式冷热饮水机
半导体直冷式冷热饮水机的工作原理和温热型饮水机 的工作原理不太一样，半导体直冷式冷热饮水机在使用 时，直冷式冷热饮水机由水箱提供常温水，进水分两路： 一路进入冷胆容器，经制冷出冷水;另一路进入热罐，经 加热出热水。
储水式电热水器
储水式电热水器分类储水式电热水器按其出口型式分为:封闭式电热水器和敞开式电热水器两种。
封闭式电热水器在出水口处由一个或多个阀门控制水储水式电热水器量，并在自来水压力下工作。
该类热水器具有安装位置灵活、出水压力高及热损失小等优点。
但因其内胆在带压情况下工作，需采用较厚材料，制造工艺要求高;敞开式电热水器的出水口敞开，由进水管路上的一个阀门控制水量。
此类热水器在常压下工作，故其内胆制作要求较低，且结构也相对简单。
目前，大多数厂家生产的储水式电热水器均为封闭式电热水器。
储水式电热水器按安装方式分为: 壁挂卧式、壁挂立式和落地式三种。
壁挂卧式热水器安装时水平挂置在墙体上，适合于容量不大于100L 的热水器，对墙体有一定的强度要求;壁挂立式热水器安装时垂直地挂置在墙体上，适合于容量不大于100L 的热水器，对墙体有一定的强度要求，需安装在承重墙上，非承重墙需事先安装安全支架; 落地式热水器安装时可垂直放置在坚固的地面上，适合于大容量100L 以上的热水器。
适用范围1) 家用热水器一般采用单相220V 电源，功率不大于2.5kW ，部分用于别墅等大量用水场所的家用中央热水器功率可达到10kW 以上。
2) 商用热水器一般采用三相380V 电源，功率可达到50kW 左右。
优缺点优点:安全性能较高，能量洁净。
能多路供水。
既可用于淋浴、盆浴，还可用于洗衣、壁挂卧式洗菜。
安装也较简单，使用方便。
缺点:一般体积较大，使用前需要预热，不能连续使用超出额定容量的水量，要是家庭人多，洗澡中途还得等。
另外，洗完后没用完的热水会慢慢冷却，造成浪费。
水温加热温度高，易结垢，污垢清理麻烦，不清又影响发热器寿命。
容量储水式电热水器的容量以升（L）为单位，容量越大，热水器的供热水能力就越大。
目前，市场上常见的容量有:10L、15L、40L 、50L 、60L 、80L 、100L ，有少数几个厂家能够生产100L 以上的产品。
用户可根据用途、家庭人口多少和用水习惯来选择热水器的容量。
太阳能热水系统分类
太阳能热水系统分类一按集热器与水箱的位置从系统类型上可分为紧凑式太阳能热水器、分体式家用太阳能热水器和整体式系统。
紧凑式热水器也称直插式热水器，因构造简单、运行可靠、造价低而被广大消费者所接受。
紧凑式太阳能热水器真空管与水箱（按照真空管水量进行容量配比）连接在一起，当阳光照射真空管时，真空管内管外壁的高科技涂层将阳光吸收，加热真空管中的水，水因受热密度变小产生向上的密度流，热量伴随着密度流传递至水箱内。
整个水箱中的水逐渐变热可供应水用。
紧凑式太阳能热水器水箱一般容量在100-360L左右，比较适合家庭使用。
分体式家用太阳能热水器是指集热装置与储热装置相分离,由于没有水箱的约束，集热器厚度可以做到14cm厚，能较好的与建筑屋顶、墙面结合。
由于集热器与水箱的分离，两者直接必须有循环系统进行集热，还需要承压水箱及控制系统，投资比紧凑式要高的多，一般用于无法安装紧凑式家用机或对美观及舒适度要求高的别墅和小高层建筑。
整体式系统---将集热器作为储水箱的系统，通常亦称为闷晒式太阳能热水器。
从上面的分析中，可以看出，对于小高层建筑，无论是家用紧凑式太阳能热水器还是分体式家用太阳能热水器都不完全能适用，为此，也开发了集中供热系统。
所谓集中热水系统是指利用多组集热器串并联，依靠控制系统驱动循环泵将热量带至水箱中，提供给整个单元、整幢楼或者整个小区使用。
在小高层住宅的建筑一体化设计中，按照按集热单元的形式，将集热器集中布置在屋面上（如下图），使每户都能公平享受太阳能资源。
二在集热系统发展过程中也形成了集中方式，分别是：集中供热-集中储热-集中辅热；集中供热-集中储热-用户自行辅热；集中供热-集中储热-分散辅热；集中供热-分户储热-分户辅热。
集中供热集热器主要有以下几种：1、集中供热-集中储热-集中辅热在屋顶或地下室设置集中水箱，并配置电、燃气等锅炉或城市热力系统辅助加热。
由物业公司通过热水表或IC卡流量计进行收费并维护系统运行。
热水器的分类
热水器的分类国内家用热水器自从上世纪80年代中期南京“玉环”首先推出燃气快速热水器以来，已经走过了二十几个年头，制造技术越来越成熟、功能越来越完善。
根据市场的多样化需求，快速燃气热水器这个主力军，也被制造成多种型式。
以下作简要的介绍：第一部分：热水器的分类1．燃气热水器1．1快速式燃气热水器1．1.1直排式这是最简易的热水器，由燃气控制系统、水控制系统、热交换系统组成。
没有排烟系统。
功率≤10KW（不大于5升），燃烧用的辅助空气，燃烧后产生的废气，取自室内、排在室内，所以一定要安装在通风良好的场所，运行时保证有良好的通风环境。
国家标准因此规定，直排式一定要安装“缺氧保护装置”。
但是效果并不是很好，建设部只得下令禁止生产。
但是这类热水器体积小巧，安装简易，价格低廉。
在广东地区仍然很有市场，一些厂商采取一些简单可行的技术措施后（如添加一根排烟管），仍在生产，低廉的价格是有市场的重要原因，5升、6升的机器仅售200元左右，这种价格是匪夷所思的。
1.1．2自然排气式在直排式的基础上添加了排烟系统及其它一些安全装置就成了自然排气式。
根据结构不同可以分为烟道式和平衡式。
南美、中东、东南亚地区市场都以这类产品为主，一些世界著名厂商如意大利的“依玛盖斯”，西班牙的“法格”，它们的产品覆盖了这些市场。
1.1.2.1烟道式该热水器运行所需的辅助空气取自室内，燃烧后产生的废气通过烟道排放到室外大气中，烟道系统设有防倒风装置以保证在倒灌风状态下能正常燃烧。
这类热水器运行时也要保持室内通风状态良好，以保证燃烧能正常运行。
因为燃烧时所需的辅助空气量很大，以10升热水器为例，燃烧1小时所需的新鲜空气为25 -30m3.。
而排出的废气则有30-37m3。
有些用户自行安装时不装排烟管，有的排烟管出口位置不良（如某些建筑有公共排烟道，低层用户把排烟口安置其中会造成废气倒灌）造成的死亡事故时有发生，上海市政府早几年就禁止这类热水器在上海地区销售。
淋浴器(热水器)的基础知识
淋浴器（热水器）一、热水器的种类按热源分为电热水器、燃气热水器和太阳能热水器（一）、燃气热水器1、按燃料可分为：液化石油气、天然气、人工煤气热水器。
深圳目前使用的瓶装和管道都是液化石油气,字母用“y”表示。
柜台销售的是液化石油气热水器。
2、热水器的型号代表：型号JSYDQ、JSYPQ或JSYPJS代表燃气热水器（产品代号）Y代表液化气（T是天然气，R是人工煤气）DQ代表强排式PQ 代表强制给排气式（有分上排和背排）P代表对衡式3、燃气热水器的工作原理是在瞬间完成吸收燃气燃烧时所释放出的热量，而使水升温的。
4、各项指标参数A、热水器的热效率：可高达80％以上，平均每小时可产生4万焦耳热卡以上的功率，是普通燃气器具的1.6倍。
但燃气热水器使用时应保持有空气流通因为燃烧1立方米的液化石油气约需30立方米的空气，燃烧1立方米的人工煤气需要4.8立方米的空气，如果空气不足，会使燃烧不充分，而没有燃烧的气体浓度增大，一氧化碳含量也随之增高，当它增高到500毫克/立方米时，人就有中毒的危险。
B、热水器的出水量：是以每分钟能使水升温25℃的量（L）表示。
型号上的数字一般是代表该热水器的出水量是多少升。
热水器的出水量是随温度的升高而减少，（即水温越高出水量越低），所以如热水器有火力和水温调节档的，应先调节火力档，调至最大不够热时再调节水温档，最高温度可达80℃左右。
如果需水温低点时可选择有冬夏两用的热水器。
调至“夏”档时，热水器可关闭后三排或两排燃烧器，使出水温度变化范围更大。
无冬夏两用的热水器的最低温度在30-38℃左右，解决水温办法可安装混水阀或调节燃气进气开关。
5、热水器按排气方式分类及特点：可分为直排式、烟道式、强排式、对衡式，其特点如下：直排式：燃烧后产生的废气排放在室内，所需空气取自室内。
因此安装时要求装在空气畅通的地方，型号代码JSYZ。
（2000年5月1日起禁止销售和使用）烟道式：属半封闭式和自然排气式产品，热水器燃烧时所需的空气取自室内，燃烧产生的烟气有一部分排出室外，但必须安装配置的烟管，型号代码JSYD。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

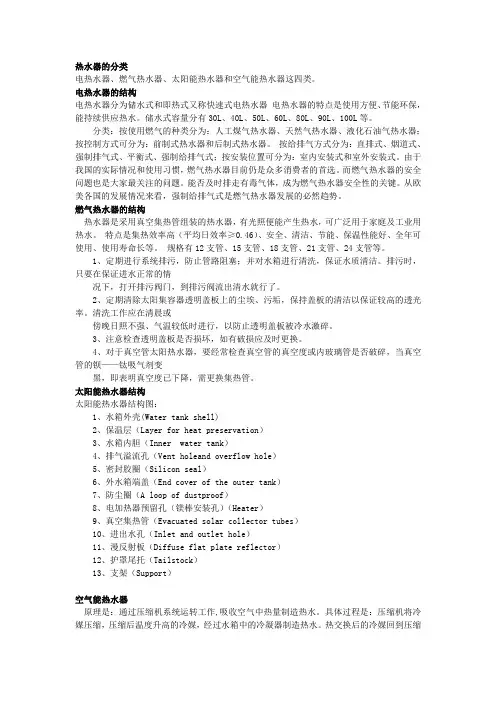

热水器的分类
电热水器、燃气热水器、太阳能热水器和空气能热水器这四类。
现在还有电热水龙头、即热式小厨宝、洗水宝、地暧、地环、速热式电热水器等，这些新产品类型都是电热水器的范围内。
电热水器的结构
电热水器分为储水式和即热式又称快速式电热水器电热水器的特点是使用方便、节能环保，能持续供应热水。
储水式容量分有30L、40L、50L、60L、80L、90L、100L等。
分类：按使用燃气的种类分为：人工煤气热水器、天然气热水器、液化石油气热水器；按控制方式可分为：前制式热水器和后制式热水器。
按给排气方式分为：直排式、烟道式、强制排气式、平衡式、强制给排气式；按安装位置可分为：室内安装式和室外安装式。
由于我国的实际情况和使用习惯，燃气热水器目前仍是众多消费者的首选。
而燃气热水器的安全问题也是大家最关注的问题。
能否及时排走有毒气体，成为燃气热水器安全性的关键。
从欧美各国的发展情况来看，强制给排气式是燃气热水器发展的必然趋势。
电热水器现在基本都用水流传感器或流量开关来进行断水保护。
水流量传感器的作用是水流量传感器从根本上解决了压差式水气联动阀启动水压高以及干簧式水流开关容易误动作出现干烧等缺点。
它具有反映灵敏、寿命长、动作迅速、安全可靠、连接方便利、启动流量超低(0.5L／min)、经济实用等优点，深受广大用户喜爱。
水流量传感器配合控制电路，便可实现当转子转速大于启动转速时热水器启动工作；在转速小于启动转速时，热水器停止工作。
这样热水器启动水压一般设定在0．01MPa，启动水流量为3～5L／min(需满足热水器标准对最高温升的限制)。
同时，可用可控硅根据不同的流量来调节进气或加热功率，从而实现恒温沐效果。
另外，由于水在永磁材料磁场切割下，变成磁化水，水中的含氧量增加，使人洗浴后感觉清爽。
磁性转子遇到停水时，磁性转子停止转动，霍尔便终止脉冲信号输出。
控制器接收不到脉冲信号，立即控制燃气比例阀关阀，切断气源或加热器电源，防止干烧，起到安全保护的作用。
燃气热水器的结构
热水器是采用真空集热管组装的热水器，有光照便能产生热水，可广泛用于家庭及工业用热水。
特点是集热效率高（平均日效率≥0.46）、安全、清洁、节能、保温性能好、全年可使用、使用寿命长等。
规格有12支管、15支管、18支管、21支管、24支管等。
1、定期进行系统排污，防止管路阻塞；并对水箱进行清洗，保证水质清洁。
排污时，只要在保证进水正常的情
况下，打开排污阀门，到排污阀流出清水就行了。
2、定期清除太阳集容器透明盖板上的尘埃、污垢，保持盖板的清洁以保证较高的透光率。
清洗工作应在清晨或
傍晚日照不强、气温较低时进行，以防止透明盖板被冷水激碎。
3、注意检查透明盖板是否损坏，如有破损应及时更换。
4、对于真空管太阳热水器，要经常检查真空管的真空度或内玻璃管是否破碎，当真空管的钡——钛吸气剂变
黑，即表明真空度已下降，需更换集热管。
太阳能热水器结构
太阳能热水器结构图：
1、水箱外壳(Water tank shell)
2、保温层（Layer for heat preservation）
3、水箱内胆（Inner water tank）
4、排气溢流孔（Vent holeand overflow hole）
5、密封胶圈（Silicon seal）
6、外水箱端盖（End cover of the outer tank）
7、防尘圈（A loop of dustproof）
8、电加热器预留孔（镁棒安装孔）（Heater）
9、真空集热管（Evacuated solar collector tubes）
10、进出水孔（Inlet and outlet hole）
11、漫反射板（Diffuse flat plate reflector）
12、护罩尾托（Tailstock）
13、支架（Support）
空气能热水器
原理是：通过压缩机系统运转工作,吸收空气中热量制造热水。
具体过程是：压缩机将冷媒压缩，压缩后温度升高的冷媒，经过水箱中的冷凝器制造热水。
热交换后的冷媒回到压缩机进行下一循环。
在这一过程中，空气热量通过蒸发器被吸收导入水中，产生热水。
这样的通过压缩机空气制热的新一代热水器，即是空气能热水器（空气能热泵热水器）按照加热形式可分为氟循环与水循环两类，各有优点，互不排斥；氟循环机分为：家用型阳台机、外墙机、厨房机，商用型的壁虎机、阁楼机；水循环机可分为：家用型阳台机、露台机、厨房机，商用型的壁虎机、阁楼机，工程型的屋顶机，地面机。
这类电热水器主用水流开关进行断水保护，水流开关/流量开关是用于电热水器、太阳能热水器、空调器以及其他水系统的水循环控制、进出水控制、水加热控制、水泵开关控制、电磁阀通断控制或出水断电、出水通电控制等过程，当达到一定流量后将水流转换为开关式电信号的传感器件。
流量开关由磁芯、复位弹簧、锻铜或聚碳外壳和传感器组成。
外壳为H58锻铜或聚碳制造，磁芯采用钕铁硼永磁材料，传感器磁控开关则为进口中功率元件。
进水端与出水端接口均为G1/ 2″标准管螺纹。
工作原理：当管路中的水流量大于0.75L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出“1”开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。
当管路中的水流量小于0.75L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出“0”开关信号,停止系统的工作。
流量开关具有灵敏度高、耐久性强等优点。
水流开关的真正作用是：1，检测管路中液体是否流动和流动的量（流量，也就是液体流动压力）是否达到要求，同时靠开关电接点输出（提供）一个信号的通断的状态。
2，设备系统靠检测有无信号或控制电流从此开关上通过（水流开关电接点的通、断状态），来判断管路系统的工作状况，给出相应的控制或运行方式或措施；3，举例说明，在中央空调的水循环管网系统、消防系统的自动喷淋灭火系统，某类液体循环冷却系统管路中，都很普遍地用到了水流开关，用来检测液体的流动情况。
水流开关/流
量开关是用于电热水器、太阳能热水器、空调器以及其他水系统的水循环控制、进出水控制、水加热控制、水泵开关控制、电磁阀通断控制或出水断电、出水通电控制等过程，当达到一定流量后将水流转换为开关式电信号的传感器件。
流量开关由磁芯、复位弹簧、锻铜或聚碳外壳和传感器组成。
外壳为H58锻铜或聚碳制造，磁芯采用钕铁硼永磁材料，传感器磁控开关则为进口中功率元件。
进水端与出水端接口均为G1/2″标准管螺纹。
工作原理：当管路中的水流量大于0.75L/min流量时，磁芯在水流作用下产生位移并带动磁源产生磁控作用使传感器输出“1”开关信号,该信号输入到设备控制系统，经功率扩放大后实现以水流量控制的目的。
当管路中的水流量小于0.75L/min流量后，磁芯在复位弹簧推力作用下带动磁源回位，使传感器输出“0”开关信号,停止系统的工作。
流量开关具有灵敏度高、耐久性强等优点。
水流开关的真正作用是：1，检测管路中液体是否流动和流动的量（流量，也就是液体流动压力）是否达到要求，同时靠开关电接点输出（提供）一个信号的通断的状态。
2，设备系统靠检测有无信号或控制电流从此开关上通过（水流开关电接点的通、断状态），来判断管路系统的工作状况，给出相应的控制或运行方式或措施；3，举例说明，在中央空调的水循环管网系统、消防系统的自动喷淋灭火系统，某类液体循环冷却系统管路中，都很普遍地用到了水流开关，用来检测液体的流动情况。
目前国内热水器几大品牌分类。
一类品牌：品牌知名度高，价格贵，档次高。
例如：海尔：国内知名品牌，冰箱，洗衣机为主，售后服务系统较完善。
AO史密斯：国外品牌，电热水器为主，产品质量稳定，但相对价格较高。
二类品牌：知名度较高，价格适中，性价比高
例如：鼎新：原创于1987年，拥有二十多年的电热水器专业制造经验，央视上榜品牌，产品质量稳定，性价比高。
华帝：以厨卫电器见长，其热水器产品以中端市场为主。
产品质量稳定；创始于1994年，专业生产电热水器，燃气热水器，空气能热水器，亚洲最大厨卫生产基地，中国名牌，中国驰名商标，上市股份公司，2008奥运火炬生产商。
万和：以生产高温消毒柜为主，电热水器为辅。
暖洋洋：网商型生产厂家，专业生产与销售空气能热水器。
三类品牌：有品牌知名度，但产品多以OEM贴牌为主，价格相对较低。
例如：美的。
除此之外，还有不少仿名牌商标的热水器厂家，例如:阿诗丹顿。
消费者选购热水器一定要了解相关热水器品牌及厂家的背景，不少厂家做其他产品比较强势，但是做热水器可能不在行或者刚开始做，还有部分品牌擦边球厂家，消费者一定要认清楚，这样才能买到适合自己需求的产品！。
