变频空调工作原理图解
海尔变频空调电路基础学习知识原理及其图纸
海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW ／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。
他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。
图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。
一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。
该芯片内部除了写入空调器专用程序外，还包含有CPU 微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。
1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。
(2)芯片的32、33、34、39、48、60为接地端。
(3)31脚是蜂鸣器接口。
CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。
若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。
(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。
(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。
空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。
当机器正常工作时，复位端为高电平。
(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。
应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。

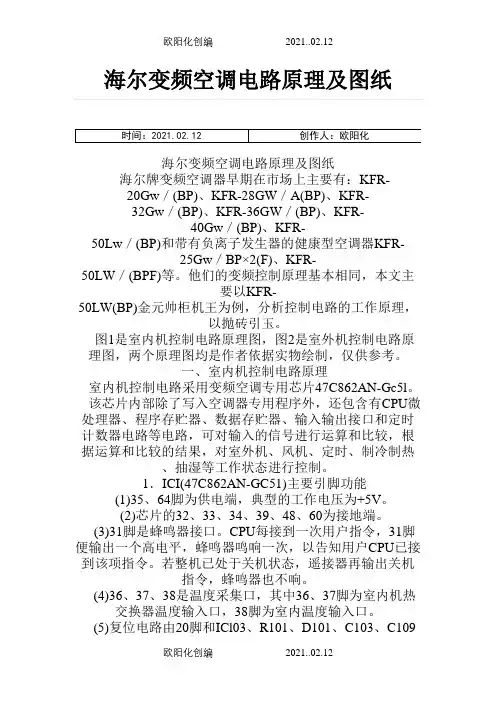

海尔变频空调电路原理及图纸之欧阳化创编
海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。
他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。
图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。
一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。
该芯片内部除了写入空调器专用程序外，还包含有CPU微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。
1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。
(2)芯片的32、33、34、39、48、60为接地端。
(3)31脚是蜂鸣器接口。
CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。
若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。
(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。
(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。
空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。
当机器正常工作时，复位端为高电平。
(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。
应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。
120924-长虹变频空调室内机电路原理与维修ppt课件
五、变频空调维修实例
3、室内机抖动
故障现象：一套KFR-35GW/ZHR（W2-H)+3型变频空调，开机运转后室 内机抖动。 故障分析：
经观察，抖动是由风扇电机抖动引起的。检查风速高、中、低， 都可以调节风速，但都存在抖动。用三用表电容档检测主板上火花抑 制器RC102,检测不到电容，而正常应该有0.01μF电容，所以判定是 火花抑制器烧毁，导致无法吸收固态继电器对电源斩波而产生的反冲 能量。
3、芯片第3脚FB为反馈引脚，其电压范围在0-1V之间，电流在0-0.9mA之 间。当该引脚电压大于1V，或流出该引脚的电流大于0.9A时，振荡停止。
二、变频挂机室内机电路原理与维修
2、 红外遥控器接收电路
电阻R101是输出脚与5VDC间的上拉电阻。提高输出脚的带负载能力和抗 外界的干扰。二极管VD101是钳位二极管，保护红外遥控接收器的输出脚。 R102和C102组成RC滤波器，滤除输出信号中的干扰信号。
二、变频挂机室内机电路原理与维修
6、 PG电机控制电路
PG（脉冲发生）电机是带脉冲输出的电机，实际上是单相交流电动 机和速度传感器结合的电动机。
电机供电
速度反馈信号
二、变频挂机室内机电路原理与维修
可控硅调速是用改变可控硅导通角的 方法来改变电动机端电压的波形，从而改 变电动机端电压的有效值，达到调速的目 的。
二、变频挂机室内机电路原理与维修
3、 温度传感器的输入电路 +5V
MCU
VMCU=
R1 ×5V
(R1+RT1)
二、变频挂机室内机电路原理与维修
故障代码 F1 F2 F3
故障原因 室温传感器故障 室外温度传感器故障 内盘温度传感器故障
变频空调工作原理PPT课件
变频空调的压缩机由变频电机拖动，变频器输出频率变化的交流电给电 动机，使电动机的转速可以根据室内制冷量的需要而连续变化，最终压 缩机的制冷量达到连续变化的自动控制。 1.)当变频气输出的频率增大的时候，压缩机转速加快。 – 输出功率增大.
2.)当变频气输出的频率减小的时 候，压缩机转速减慢。 – 输出功率降低.
定频与变频的对比
使用变频空调，室内的气温波动会更小，感觉更舒适。
室内温度
变频空调 定频空调
设定的温度
SUCCESS
THANK YOU
2019/7/30
定频与变频的对比
变频空调会以高频运转以使室内空气温度尽快达到设定。
室内温度
T1 < T2 在较短的时间内，安装变频空调的房
间很快就变冷了。
T1 T2
• 美的在电视、卖场主打的一句话宣传语，不分制冷制热，过分强调“一晚一 度电”，但仅仅在宣传材料很不显眼的位置用小字体标出要达到节能功效还 需特定条件，同时将众多其他产品都铺天盖地般挂上“一晚一度电”的宣传， 但实际上只有“尚弧26KB型变频空调”这一产品是美的宣称的“一晚一度电” 产品。
• 中国电器科学研究院总工程师郑毅穗认为，“一晚1度电”是在实验室内，在 锁定工况的特定条件下得出的能耗值，不能说厂家造假，但厂家不应该仅将 在特定工况下的能耗最优值拿出来强调宣传。
变频空调 设定温度
定频空调
时间
变频空调的控制流程
AC 220V
电源
交流～直 流转换
传感器
(室内/室外)
+
遥控器的设定
智能变频模块 （变频器）
压缩机
控制变频器的输出频 率
MicropICrocessor
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电路电路见上图，由电源捅头L、N两端输入AC0V交流电压，经、ZNR1、和C2、T2过流保护和高频后。
一路经L、N两端送到室外机主电源电路的输入端。
其中N端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆6（1）、（2）脚，经、C8和C35整流、滤波后，输m+13V电压，给换气风机（）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆（1）、（2）脚，经整流桥堆IC7、三端块（）和IC5（）、～C和～C34整流、滤波、稳压后。
输出稳定的+12V和+5V电压，分别给控制、室内风机控制、步进电机控制、、主控芯片、复位、过零检测、驱动、、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由和双向可控硅光耦IC11（）进行控制，可实现室内风机（）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
其发光强度控制内部双向可控硅的导通程度。
从而进一步控制室内风机（FAN）的工作状态和运转速度。
同时室内风机（FAN）的转速还受反馈电路控制，当风机转速信号通过R、反馈到IC3（53）脚后，其内部风机转速检测电路则按照风机运转状况来确定风机转速。
变频空调器原理ct课件
汇报人姓名
汇报时间：xx月xx日
2022
Anuanl Work Summary Report
Let's make a summary together!
点击此处添加正文，文字是您思想的提炼。
点击此处添加正文，文字是您思想的提炼。
点击此处添加正文，文字是您思想的提炼。
点击此处添加正文，文字是您思想的提炼。
压缩机的调节
变频空调器的压缩机可根据室内温度变化，自动调节转速，实现制冷剂流量精确控制。在室内温度达到设定值后，压缩机可降低转速，维持温度稳定，进一步降低能耗。
精确控温技术
变频空调器采用先进的温度传感器和算法，实时监测室内温度，并自动调整压缩机和风扇的转速，实现精确控温。
变频空调器在制冷或制热过程中，温度波动小，避免了频繁启停造成的能耗损失，提高了舒适度。
高效节能
2
变频技术可以根据室内温度变化自动调节压缩机转速，避免不必要的能耗，相比传统定频空调器可节能30%以上。
1
定义
变频空调器是一种采用变频技术调节压缩机转速的空调器，可以根据室内温度变化自动调节制冷量或制热量，实现快速制冷、制热和节能。
温度控制精确
5
变频技术可以精确控制室内温度，提高舒适度。
定义与特点
变频空调器的发展历程
第一步
第二步
第三步
变频空调器的分类与特点
采用交流电源供电，通过整流和逆变实现压缩机转速的调节。具有制造成本低、可靠性高的优点，但能效比相对较低。 交流变频空调器 采用直流电源供电，通过调节直流电机转速实现压缩机转速的调节。具有能效比高、噪音低、振动小等优点，但制造成本较高。 直流变频空调器
温度控制系统
变频空调器原理ppt课件
变频空调器根本原理
2)变频器构造与原理
变频器是将工频交流电源变为适用于交流电机变频调速用的电压可 变、频率可变的变流安装。它可分为交—交变频器和交不断—交变 频器，空调器常用后者，根本构造如图1-2所示，它主要由以下环节 组成，即整流器、滤波器、功率逆变器。
变频空调器根本原理
a. 整流器原理。整流器是将交流电转换为直流电的安装，采用硅整流元 件桥式衔接，整流器构造可分为单相和三相电源输入。普通变频空调器 电功率在2kW以下多采用单相电源输入，当电功率在2 kW以上时，多采 用三相电源输入。单相与三相整流电路不同之处只是在电路中多添加了 2个整流二极管。三相变频整流后续电路和单相变频整流后续电路完全 一样。它由电容C1和L组成，该电容量较大普通在75～15OμF之间，详 细容量大小要根据变频紧缩机功率而定，原理如图1-3所示。
变频空调器根本原理
7、变频空调器电器元件的特点
1〕变频空调器温度传感器的作用
a. 室内环温热敏电阻作用。实现制冷与制热控制，根据室温与设定温度进 展比较后，经过单片机控制室外电子膨胀阀开启度与紧缩机运转频率。 b. 室内管温热敏电阻作用。经过丈量室内管温过冷与过热，控制室内外 风机速度或开停，制热时防冷风与除霜，限定紧缩机运转频率或开停。 c. 室外环温热敏电阻作用。经过丈量室外环境温度的高低，控制室外风机 速度，降低或增高紧缩机运转频率。 d. 室外管温热敏电阻作用。经过丈量室外管温的高低，控制电子膨胀阀 开启度以及紧缩机运转频率。(管温超越60℃以上关紧缩机。) e. 室外紧缩机排气管温热敏电阻作用:当紧缩机排气管温高于115℃时，限 定降低紧缩机运转频率高于120℃停紧缩机，1小时内延续四次超越115℃ 紧缩机停。 f. 变频紧缩机顶部温度维护。当紧缩机顶部温度超越125℃，过载维护器 断开给单片机提供维护信号，使紧缩机停顿运转。
海尔变频空调电路原理图纸
海尔变频空调电路原理及图纸海尔变频空调电路原理及图纸海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW ／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。
他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。
图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。
一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。
该芯片内部除了写入空调器专用程序外，还包含有CPU 微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。
1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。
(2)芯片的32、33、34、39、48、60为接地端。
(3)31脚是蜂鸣器接口。
CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU 已接到该项指令。
若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。
(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。
(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。
空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。
当机器正常工作时，复位端为高电平。
(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。
应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。
海信 变频空调电控,常见零部件工作原理
• 变频原理，利用二次逆变得到的可变化交流电源来调节压缩机转速，从而 改变管路中制冷剂循环量，控制空调器输出能力。直流变频空调和交流变 频空调采用的压缩机电机，原理上都是定子产生一个不断旋转的圆形旋转 磁场，利用定子、转子电磁间磁场力相互作用产生转矩不断推动转子转动。
变频能力的大小，可以变换
第二部分 室内机电路与零部件工作原理讲解
23、同步导风电机 24、反相驱动器 25、温度传感器 26、电阻 27、各种温度传感器插头颜色的区分 28、各种温度传感器的作用7、变压器 29、传感器电阻检测法
二、室内机电路与零部件工作原理讲解
1、室内机主要电路控制框图：
1、 AC220V经过降压，整流，滤波，稳压输出稳定的直流电压为芯片、 传感器电路、驱动电路提供电源，芯片接收到遥控指令后根据采集到的 温度信号执行工作模式，经过驱动电路控制显示屏、风门叶片、内风机 转速并与室外机通讯 2、AC220V经可控硅整流电路，供室内风扇电机工作 3、AC220V经二极管半波整流、滤波成直流电（可非稳压），为通讯电路 提供电源，以便室内机与室外机进行通讯。
第五章 变频空调电控, 常见零部件工作原理
培训纲要
第一部分 变频空调工作原理 第二部分 室内机电路与零部件工作原理讲解 第三部分 室外机电路与零部件工作原理讲解
第一部分 变频空调工作原理
1、变频原理 2、交流变频与直流变频的主要区别 3、直流变频空调工作原理 4、压缩机内部结构图
一、变频空调工作原理
二、室内机电路与零部件工作原理讲解
16、上电复位电路的作用与工作原理：
(1)为CPU的上电复位；
(2)监视电源电压。
主要作用是在上电时延时复位，防止因电源的波动而造成CPU的频繁复位，
变频空调制冷基本原理及其常见故障-PPT精选文档
•
风机速度失控
– 当室内风机的速度连续50秒过低（低于300RPM）时， 说明当前的风机速度失控，整机关并且LED显示故障 信息，且不可恢复。
2、变频机的保护功能
• 定速机有的保护，变频机都有 • 变频机的保护
– – – – – – – – – 排气温度保护 压缩机顶部温度保护 蒸发器低温保护 冷凝器高温保护 蒸发器高温保护 电流保护 压缩机预热防冻功能 传感器开路或断路保护 风机失速保护
前言
• 凡是美的变频空调器均采用“BP”两字母来表 示变频：
– BP1：省写为BP，表示交流变频，如：KFR-26GW/BPY-R。 美的内销已经不生产交流变频空调器。 – BP2：也常称为1D，表示压缩机为直流变频，室内外风轮 电机为交流，如：KFR-26GW/BP2DY-M。美的今年的变频 家族里的E，M，N，W均是BP2。 – BP3：也常称为3D，表示压缩机、室内外风轮电机均为直 流KFR-26GW/BP3DN1Y-C。美的今年的变频家族里的C系 列为BP3。
为什么频率改变 就“能力可调”呢？
• 一定工况下，制冷量与制冷剂质量流量成正比， 即
– Q=q.m – 式中，Q — 制冷量， q — 制冷剂单位质量制冷量， m — 制冷剂质量流量
• 一定工况下，制冷剂质量流量与压缩机转速成正 比例函数关系，即
– m=f(N) – 式中 f — 制冷剂质量流量与压缩机转速的函数关系， 不同结构的压缩机此关系式不同，N — 压缩机转速
• 电控不同
– 变频空调器的控制器远比定速空调器复杂。
• 输出能力不同
– 在一个工况下定速机只有一个能力输出 – 变频机的输出能力是一个范围
• 舒适性不同
– 变频空调器的舒适性比定速空调器的好。 – 可以快速制冷或制热 – 温度波动小。
海尔变频空调电路原理及图纸
海尔牌变频空调器早期在市场上主要有：KFR-20Gw／(BP)、KFR-28GW／A(BP)、KFR-32Gw／(BP)、KFR-36GW／(BP)、KFR-40Gw／(BP)、KFR-50Lw／(BP)和带有负离子发生器的健康型空调器KFR-25Gw／BP×2(F)、KFR-50LW／(BPF)等。
他们的变频控制原理基本相同，本文主要以KFR-50LW(BP)金元帅柜机王为例，分析控制电路的工作原理，以抛砖引玉。
图1是室内机控制电路原理图，图2是室外机控制电路原理图，两个原理图均是作者依据实物绘制，仅供参考。
一、室内机控制电路原理室内机控制电路采用变频空调专用芯片47C862AN-Gc5l。
该芯片内部除了写入空调器专用程序外，还包含有CPU微处理器、程序存贮器、数据存贮器、输入输出接口和定时计数器电路等电路，可对输入的信号进行运算和比较，根据运算和比较的结果，对室外机、风机、定时、制冷制热、抽湿等工作状态进行控制。
1．ICI(47C862AN-GC51)主要引脚功能(1)35、64脚为供电端，典型的工作电压为+5V。
(2)芯片的32、33、34、39、48、60为接地端。
(3)31脚是蜂鸣器接口。
CPU每接到一次用户指令，31脚便输出一个高电平，蜂鸣器鸣响一次，以告知用户CPU已接到该项指令。
若整机已处于关机状态，遥接器再输出关机指令，蜂鸣器也不响。
(4)36、37、38是温度采集口，其中36、37脚为室内机热交换器温度输入口，38脚为室内温度输入口。
(5)复位电路由20脚和ICl03、R101、D101、C103、C109构成，低电平有效。
空调器每次上电后，复位电路产生一个低电压，使CPU程序复位。
当机器正常工作时，复位端为高电平。
(6)62脚为开关控制端开关控制口(多功能口)，低电平有效。
应急运转时，按住电源开关，使该脚连续3秒以上持续高电平，蜂鸣器连响两下，机器即可进入应急运转状态。
直流变频空调器的工作原理
1概述图1为变频空调变频部分的基本构成。
电源220V交流电压经转换器变换为直流。
逆变器主要功能为实现换向，把直流电压转换成任意频率的有效值相当于三相交流电的脉冲电压信号;其最常见的结构形式是六个半导体开关元件组成的三相桥式电路(大功率模块)。
图1变频部分的基本构成逆变器的负荷为压缩机中的异步电动机，变频空调器按照负荷是交流变频压缩机还是直流变频压缩机而分为交流变频与直流变频两大类。
交流变频中逆变器的输出电压方式一般采用是不等宽度PWM调制方式，而直流变频中逆变器的输出电压方式一般采用是等宽度PWM调制方式。
目前PAM (Pulse Amplitude Modulation脉冲幅值调制方式)以其独特的优越性而被用于直流变频空调器的压缩机输入电压的调制中。
其调制波形图见图3。
图2变频部分电路原理图图3变频的各种调制方式交流变频压缩机的电动机为普通三相异步感应电动机，因此不再赘述。
下面主要以直流变频为核心进行论述。
2大功率模块有刷直流电动机中，当转子(单线圈)磁场转到与定子(永磁体)磁场平行后，若转子再越过此位置，而直流电源不改变流向，即线圈中的电流方向不改变的话，那么根据右手定则此时线圈受力将使之向原方向反转。
因此，需有炭刷来改变线圈中电流的流向，使转子能继续旋转下去。
在压缩机中，由于汽缸中充满了氟利昂蒸汽，不能采用会产生火花的有刷直流电机，因此必须采用通过电子回路实现换向的无刷直流电机。
图2的虚框即显示了一种由六个三极管模块组成的逆变器，习惯上叫作大功率模块，其中A＋、B＋、C＋组成上支路，A+、B+、C+组成下支路。
按图4表中顺序循环通断，每次总是上支路的一个三极管与下支路一个三极管ON，给压缩机定子线圈施加方波电压。
图4等宽度PWM调制方式的电动机定子电压3直流压缩机电机的基本原理直流压缩机的电机的转子为永磁体。
典型的永磁体结构有弧形、逆弧形、V形、X形等；不同的排列，磁力线的集中度不一样，它直接影响电动机的效率。
变频器工作原理图解
变频器工作原理图解(总5页) -本页仅作为预览文档封面，使用时请删除本页-变频器工作原理图解1 变频器的工作原理变频器分为 1 交---交型输入是交流，输出也是交流将工频交流电直接转换成频率、电压均可控制的交流，又称直接式变频器2 交—直---交型输入是交流，变成直流再变成交流输出将工频交流电通过整流变成直流电，然后再把直流电变成频率、电压、均可控的交流电又称为间接变频器。
多数情况都是交直交型的变频器。
2 变频器的组成由主电路和控制电路组成主电路由整流器中间直流环节逆变器组成先看主电路原理图三相工频交流电经过VD1 ~ VD6 整流后，正极送入到缓冲电阻RL中，RL的作用是防止电流忽然变大。
经过一段时间电流趋于稳定后，晶闸管或继电器的触点会导通短路掉缓冲电阻RL ，这时的直流电压加在了滤波电容CF1、CF2 上，这两个电容可以把脉动的直流电波形变得平滑一些。
由于一个电容的耐压有限，所以把两个电容串起来用。
耐压就提高了一倍。
又因为两个电容的容量不一样的话，分压会不同，所以给两个电容分别并联了一个均压电阻R1、R2 ，这样，CF1 和CF2 上的电压就一样了。
继续往下看，HL 是主电路的电源指示灯，串联了一个限流电阻接在了正负电压之间，这样三相电源一加进来，HL就会发光，指示电源送入。
接着，直流电压加在了大功率晶体管VB的集电极与发射极之间，VB的导通由控制电路控制，VB上还串联了变频器的制动电阻RB，组成了变频器制动回路。
我们知道，由于电极的绕组是感性负载，在启动和停止的瞬间都会产生一个较大的反向电动势，这个反向电压的能量会通过续流二极管VD7~VD12使直流母线上的电压升高，这个电压高到一定程度会击穿逆变管V1~V6 和整流管VD1~VD6。
当有反向电压产生时，控制回路控制VB导通，电压就会通过VB在电阻RB释放掉。
当电机较大时，还可并联外接电阻。
一般情况下“+”端和P1端是由一个短路片短接上的，如果断开，这里可以接外加的支流电抗器，直流电抗器的作用是改善电路的功率因数。
空调控制电路原理图
美的KFR-26/33GW/CBPY型变频空调电路原理分析单元电路原理简析美的变频空调主要包括“数智星”、“数智星S”、“数智星R”挂机系列：“数智星R”、“数智星M”、“数智星F”柜机系列等。
美的KFR-26／33GW／CBPY型变频空调。
属“数智星”变频系列。
其主要机型包括：KFR-26／33GW／CBPY、KFR-26／33GW／I1BPY等。
它们的电路原理基本相似。
结合图1～图6电路原理图，对整机单元电路作简要分析。
1.室内机主电源电路电路见上图，由电源捅头L、N两端输入AC220V交流电压，经保险管FS1、压敏电阻ZNR1、电容C1和C2、T2过流保护和高频滤波后。
一路经接线柱L、N两端送到室外机主电源电路的输入端。
其中N 端与通讯电路的S端组成室内、室外机的通讯传输线路；另一路经A、B两端送到电源变压器T1的初级线圈；第三路送到室内风机控制电路。
2.室内机辅助电源电路电路见中图，由电源变压器T1次级线圈输出的两路低压交流电，一路经捕件CN5（3）、（4）脚送到整流桥堆IC6（1）、（2）脚，经IC6、C8和C35整流、滤波后，输m+13V电压，给换气风机（M2）供电；另一路经插件CN5（1）、（2）脚送到整流桥堆IC7（1）、（2）脚，经整流桥堆IC7、三端稳压块IC4（7812）和IC5（7805）、C9～C11和C32～C34整流、滤波、稳压后。
输出稳定的+12V和+5V 电压，分别给继电器控制、室内风机控制、步进电机控制、蜂鸣器、主控芯片、复位、过零检测、驱动、温度传感器、通讯、存储器、按键和显示等电路供电。
3.室内风机控制电路电路见上图、下图。
在主控芯片IC3（UPD780021）内部程序的控制下，由（1）脚输出室内风机控制信号，并由三极管04和双向可控硅光耦IC11（3526）进行控制，可实现室内风机（FAN）的运转、停转及无级调速等功能。
当IC3（1）脚输出高电平时，Q4导通，IC11内部发光管导通。
