CATIA生产应用管路开发教程
CATIA管路定制方法
管路定制方法一、安装为方便推广统一的标准件库和标准规范，在安装时建议用统一的安装目录，例如：catia的安装目录为D:\catiav5\，使安装后的目录是d:\catiav5\b08\intel_a\…。
环境文件目录设为d:\catiav5\env。
安装完后再新建目录d:\catiav5\catsetting和d:\catiav5\cattemp。
二、环境文件的定制1．执行开始-程序-catia-tools-environment editorv5r8，新建一个环境文件，执行菜单命令environment-new,mode应设置为global，product line设置为catia，选中add desktop icon。
2．编辑新建的文件d:\catiav5\env\equipment_sys.txt，修改内容如下：CATGraphicPath=d:\catiav5\b08\intel_a\resources\graphic;d:\catiav5\b08\intel_a\resources\graphic\icons;d:\catiav5\b08\intel_a\resources\graphic\figures;d:\catiav5\b08\intel_a\resources\graphic\splashscreens;d:\catiav5\b08\intel_a\resources\graphic\symbols;d:\catiav5\b08\intel_a\resources\graphic\textures;D:\_PROJECT\CATFCT（添加内容）CATUserSettingPath=D:\catiav5\CATSETTING（修改）CATTemp=D:\catiav5\CATTEMPCATDisciplinePath=D:\_PROJECT3．创建项目文件目录d:\ PROJECT，复制D:\catiav5\b08\intel_a\startup\EquipmentAndSystems下的子目录DiscreteValues、MigrationDirectory、Tubing，到d:\ PROJECT下面。
CATIAV5全套中文教程pdf
目录•CATIAV5软件概述与安装•CATIAV5界面与基本操作•草图设计与建模基础•零件设计与高级建模技术•装配设计与运动仿真•工程图制作与输出•CATIAV5高级功能与应用CATIAV5软件概述与安装CATIAV5软件简介CATIAV5是法国达索公司开发的一款高端CAD/CAE/CAM一体化软件，广泛应用于航空航天、汽车、机械制造等领域。
该软件具有强大的建模、分析和优化功能，支持多平台操作，并提供了丰富的二次开发接口。
全面的CAD/CAE/CAM功能：CATIAV5提供了从产品设计、分析到制造的全方位解决方案。
01CATIAV5软件特点与优势高度集成化：实现了CAD、CAE和CAM之间的无缝集成，提高了设计效率。
02强大的建模能力：支持参数化和非参数化建模，能够满足复杂产品的设计需求。
03丰富的标准件库：内置了大量标准件库，方便用户快速构建产品模型。
04高效的协同设计：支持多人协同设计和并行工程，提高了团队协作效率。
05CATIAV5软件安装步骤获取安装程序安装准备运行安装程序激活软件启动软件从官方网站或授权渠道下载CATIAV5软件的安装程序。
确保计算机满足最低系统要求，并关闭所有正在运行的程序。
双击安装程序，按照提示进行安装。
选择安装路径和相关组件。
根据提示输入序列号或激活码，完成软件的激活操作。
安装完成后，在计算机上找到CATIAV5的快捷方式，双击启动软件。
CATIAV5界面与基本操作标题栏显示当前文档的名称和CATIAV5的版本信息。
菜单栏包含文件、编辑、视图、插入、格式、工具、窗口和帮助等菜单项，用于执行各种命令。
工具栏提供常用命令的快捷方式，如新建、打开、保存、打印等。
绘图区用于显示和编辑三维模型或二维图纸的区域。
特征树显示当前文档中的特征、零件和装配体的层次结构。
属性栏显示选定对象的属性信息，如尺寸、材料、颜色等。
CATIAV5界面介绍0102 03新建文件Ctrl+N，用于创建新的三维模型或二维图纸。
(2024年)CATIA基础教程基本操作PPT课件
03
支持多体动力学仿真、控制系统 仿真等多种仿真技术。
04
2024/3/26
高效的分析能力
集成有限元分析、流体动力学分 析等多种分析功能。
开放性和可扩展性
支持多种数据格式交换，提供二 次开发接口和插件机制。
6
02
CATIA基本操作界面与功能
Chapter
2024/3/26
7
启动与退出CATIA
2024/3/26
”。
2024/3/26
03
基本实体创建工具
使用工具栏中的基本实体创建工具，如“长方体”、“圆柱体”、“圆
锥体”等，通过指定尺寸和位置参数来创建基本的三维实体。
17
三维实体编辑与修改
实体选择
通过鼠标点击或选择工具来选择需要 编辑的三维实体。
编辑实体参数
在选中实体的情况下，可以编辑实体 的尺寸、位置等参数来改变实体的形 状和大小。
可行性。
间隙分析
通过分析零部件之间的间隙，可以评 估装配的紧密程度，以及是否需要调 整设计。
生成装配报告
在完成装配设计和分析后，可以生成 详细的装配报告，以供评审和交流。
23
06
工程图设计基础操作
Chapter
2024/3/26
24
创建工程图文件及设置视图
打开CATIA软件，选择“开始”菜单中 的“机械设计”模块，进入工程图设计 界面。
CATIA是法国达索公司开发的一款高端CAD/CAE/CAM 一体化软件。
CATIA在航空、汽车、机械制造等领域有着广泛的应用 。
CATIA具有强大的建模、分析和仿真功能，支持多平台 操作。
2024/3/26
4
CATIA软件应用领域
CATIA支持管路和电路的设计
王工：CATIA支持管路和电路的设计需要以下5个模块各模块功能如下CATIA –电气元件库2 (ELB)允许用户创建和管理包含电气元件的目录库。
该产品扩展了机械零件和装配，使其带有电气行为，从而能定义电气组件，比如连接件和电气设备。
使用与机械零件/装配一样的方法，可以将这些设备存储在目录库中。
包含电气属性和特征。
当把组件从目录中调出，放进虚拟环境中时，它考虑了所有预定义的机械约束，从而能正确地使用和放置这些设备。
典型地，该产品和CATIA –电气元件库2 (ELB) CATIA –电气线束安装2(EHI)一同使用，为电气设计者提供了全面的三维线束定义。
CATIA –电气线束安装2 (EHI)该产品专门用于在虚拟环境中进行物理管线设计。
机械设计被作为电气设计的输入，从而实现完整的集成。
能很方便地实现三维环境和线束之间的关联和修改。
比如，CATIA –电气线束安装2(EHI)提供了独特的松散管理能力和不受限制的派生点。
提供了电气管线功能定义和物理定义的完整集成。
由于与机械装配相集成，电气线束可以与机械零件或电气设备相连。
CATIA –电气线束安装2 (EHI)CATIA – 电气导线布线2 (EWR)根据功能和配线规范，EWR 能在虚拟环境中创建电气导线。
根据外部电气CAD 系统或者CATIA – 电气功能定义(EFD)中定义的规范，进行导线布线。
可以在CATIA 电气线束安装2中设计的线束网络中；或是CATIA – 系统空间预留2(SSR)中定义的预留空间中，创建导线。
CATIA – 电气导线布线2 (EWR)使用户能对布线过程中的技术知识进行捕捉和重用。
提供了如线束内容分析等分析功能，能对线束制造中的导线布线生成报告。
CATIA – 电气线束展平2 (EHF)CATIA – 电气线束展平2 (EHF)能展平CATIA – 电气线束安装2 (EHI)中创建的三维电气线束，生成相关二维工程图，用于检测和文档表达。
CATIA二次开发技术在数控弯管流程优化中的应用

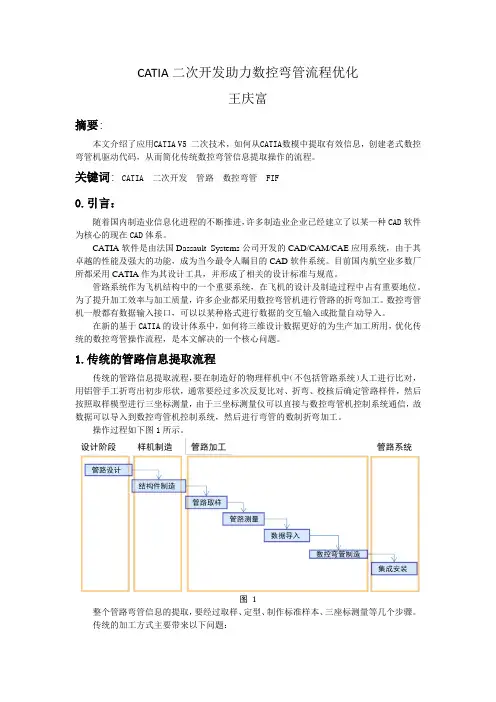

CATIA二次开发助力数控弯管流程优化王庆富摘要:本文介绍了应用CATIA V5 二次技术，如何从CATIA数模中提取有效信息，创建老式数控弯管机驱动代码，从而简化传统数控弯管信息提取操作的流程。
关键词: CATIA 二次开发管路数控弯管 FIF0.引言：随着国内制造业信息化进程的不断推进，许多制造业企业已经建立了以某一种CAD软件为核心的现在CAD体系。
CATIA软件是由法国Dassault Systems公司开发的CAD/CAM/CAE应用系统，由于其卓越的性能及强大的功能，成为当今最令人瞩目的CAD软件系统。
目前国内航空业多数厂所都采用CATIA作为其设计工具，并形成了相关的设计标准与规范。
管路系统作为飞机结构中的一个重要系统，在飞机的设计及制造过程中占有重要地位。
为了提升加工效率与加工质量，许多企业都采用数控弯管机进行管路的折弯加工。
数控弯管机一般都有数据输入接口，可以以某种格式进行数据的交互输入或批量自动导入。
在新的基于CATIA的设计体系中，如何将三维设计数据更好的为生产加工所用，优化传统的数控弯管操作流程，是本文解决的一个核心问题。
1.传统的管路信息提取流程传统的管路信息提取流程，要在制造好的物理样机中（不包括管路系统）人工进行比对，用铝管手工折弯出初步形状，通常要经过多次反复比对、折弯、校核后确定管路样件，然后按照取样模型进行三坐标测量，由于三坐标测量仪可以直接与数控弯管机控制系统通信，故数据可以导入到数控弯管机控制系统，然后进行弯管的数制折弯加工。
操作过程如下图1所示。
图1整个管路弯管信息的提取，要经过取样、定型、制作标准样本、三座标测量等几个步骤。
传统的加工方式主要带来以下问题：◆每个步骤都需要人工参与，准确度不易把握；◆没有直接利用三维CAD设计的原始数据，数据传递过程中经过了人工转换，精度降低；◆在飞机的物理整机中取样过程，受现场条件的限制较大，工作不易开展，工作强度高；◆由于弯管数据的提取要在物理样机制造完成后进行，受限于整机装配完成结点不能改变，管路制造周期不得不进行大幅度压缩，通常管路技术人员要加班加点才能保证节点。
CATIA生产应用-管路开发教程
北京江达 版权所有
给定线路标识名称将会自动添加到 线路标识库中
选择设为缺省值可以基于基于预定 义的规则的属性自动命名
北京江达 版权所有
20
管路设计
管理管路线路标识 – 选择 (3/9)
选择一个线路标识
选择管线“ TL104-3/8in-SS150R-FG”
线路标识名称
公称尺寸
规格
过滤：在文档中 的线路标识
过滤列表
过滤：所有可用的线路标识
“ 管路功能”零件是被动的元素：管，螺母，弯头。它们在原理图上不可见。 “ 管路零件功能”零件是主动元素：阀，过滤器，支管。它们在原理图上可见。 设备是：泵，容器，执行器，等等。设备可能属于多专业。 ( 比如：泵可以是电力和液压链 连接的 ) 。需要使用设备布置工作台。 管嘴定义管路与设备的连接。 管线是一个基本的几何：
选择 确定 激活所选的项目和专业
ቤተ መጻሕፍቲ ባይዱ
北京江达 版权所有
18
管路设计
管理管路线路标识 (1/9)
要创建，传递，更名，合并或引入线路标识需要经过管理员授权
引入 合并 删除 更名 转换 创建 选择
北京江达 版权所有
19
管路设计
管理管路线路标识 – 创建 (2/9)
创建线路标识
在有些机构里面，线路是事先定义好的。 你可以创建你所需要的线路标识 你可以输入任意已知的属性，但是，公称尺寸和管路规范必须指定。
管路设计
用户界面：常用选项 (2/3)
北京江达 版权所有
13
管路设计
用户界面：通用环境图标
北京江达 版权所有
14
管路设计
用户界面：通用环境图标
北京江达 版权所有
CATIA例题：三通管(三种做法)
41.点击 选择 点-点 点 1为20mm弧线03\顶点，点 2为20mm弧线03\顶点，确定生成一条直线
42.点击 选择 点-点 点 1为20mm弧线02\顶点， 点 2为20mm弧线02\顶点， 确定生成一条直线
43.点击曲面
里面的脊线
按钮
44.在脊线定义面板的引导线框里，添加 直线2 和 直线1 45.确定 生成一条脊线 脊线.2
确定
58.点击
接合，在接合定义面板中
添加：旋转.3，旋转.2，旋转.1，填充.1 确定
这一节我们主要的思路是：采取拆面，拼接的做法。
第二种方法（填充法）
59.把不用的元素隐藏掉
60.点击 扫掠
在扫掠曲面定义面板，轮廓为：20mm弧线01，
引导曲线 1为R95mm弧线03，引导曲线 2为R95mm弧线02， 脊线为 脊线.1，定位点1和2为 经过计算所得的。确定
三通管（三种做法）
1.打开CATIA 20
2.进入CATIA操作面板
3.开始菜单
4.创成式外形设计
5.鼠标选中Part1
Alt+Enter修改属性面板中的->产品->零件编号 将Part1改为：太极鱼->确定
6.点选草图工具
7.单击xy平面
8.进入xy平面
9.画定位草图
10.退出
11.选中ZX平面 12.点击平面按钮
23.再复制1个夹角为120度圆弧
24.选中XY平面
25.点选草图工具 进入定位草图
26.选中2条弧线 27.投影 便于定位
28.以投影线的端点定位画弧，半径95mm
29.删除掉投影线，再约束弧线。然后退出
30.回到操作界面
31.先点选阵列 中的
catia给一堆坐标点画成型管
catia给一堆坐标点画成型管CATIA是一种强大的三维建模软件，它能够帮助工程师们将坐标点转化为实际的成型管。
在本文中，我将介绍如何使用CATIA来完成这个任务。
我们需要准备一组坐标点。
这些坐标点可以代表管道的路径，即从起点到终点的一条曲线。
在CATIA中，我们可以使用坐标点来创建曲线，并在其上生成实体。
在打开CATIA软件后，我们需要选择一个适当的坐标系来定位我们的坐标点。
这可以通过选择合适的参考平面或参考轴来实现。
然后，我们可以通过在CATIA的“绘图”工具栏中选择“点”命令来创建我们的坐标点。
在绘制每个点之前，我们需要输入其X、Y和Z坐标值。
这些坐标值将决定点在三维空间中的位置。
在绘制完所有的坐标点后，我们可以使用CATIA的“曲线”命令来连接这些点。
通过选择每个相邻点，我们可以创建一条平滑的曲线，该曲线将成为成型管的轴线。
接下来，我们可以使用CATIA的“旋转”命令来围绕轴线创建实体。
通过选择曲线作为轴线，我们可以指定管道的半径和角度。
CATIA 将根据这些参数在轴线周围生成管道的外形。
如果需要，我们还可以使用CATIA的其他命令来调整管道的形状，例如“拉伸”或“扫掠”。
除了创建基本的成型管外，CATIA还提供了许多其他功能，可以帮助我们进一步优化管道的设计。
例如，我们可以使用CATIA的“壁厚分析”命令来检查管道的壁厚是否符合设计要求。
我们还可以使用CATIA的“装配”命令将管道与其他零部件组装在一起，以模拟实际的装配过程。
总结一下，使用CATIA可以轻松地将一组坐标点转化为实际的成型管。
CATIA提供了丰富的工具和命令，使我们能够灵活地设计和优化管道的形状。
无论是简单的直管还是复杂的曲线管道，CATIA都能够满足我们的需求。
希望本文能够帮助读者了解CATIA的基本功能，并在实际工程中应用它们。
catiav5使用教程(2024)
包括分析零件图纸、确定加工工艺、编写加工程序、调试程序和 首件试切等。
2024/1/29
24
catiav5数控编程功能介绍
2024/1/29
catiav5数控编程模块概述
catiav5提供了全面的数控编程模块，支持从简单的2轴加工 到复杂的5轴联动加工。
加工策略与刀具路径生成
catiav5提供了多种加工策略，可根据不同的加工需求生成 优化的刀具路径，提高加工效率和质量。
30
THANKS FOR WATCHING
感谢您的观看
2024/1/29
31
菜单栏
包含文件、编辑、视图、插入、格式、工具、 窗口和帮助等菜单项，用于执行各种操作。
工具栏
提供常用命令的快捷方式，如保存、撤销、重做 等。
2024/1/29
绘图区
用于显示和编辑图形的主要区域。
状态栏
显示当前光标位置、图层、颜色等信息。
命令窗口
显示和输入命令的地方，可以执行各种操作。
9
自定义界面风格与快捷键设置
2024/1/29
创建基础特征
在钣金设计模块中，可以使用“草图”工具创建基础特征 ，如矩形、圆形等。通过定义草图的尺寸和位置，可以生 成钣金件的基础形状。
完成钣金件创建
在完成基础特征和折弯特征的创建后，可以使用“完成” 命令来结束钣金件的创建过程。此时，可以对钣金件进行 进一步的编辑和优化。
16
折弯、展开等钣金操作演示
2024/1/29
3
软件背景及发展历程
CATIA（Computer Aided Three-dimensional Interactive Application）是法国达索公司开发的一款高端CAD/CAE/CAM一体化软 件。
CATIA应用开发教程
第一章概述1.1CATIA二次开发方式CATIA的二次开发方式主要有两种，一种是采用CAA C++技术，另一种是采用CAA AUTOMATION技术，两种技术都有其优缺点。
CAA(Component Application Architecture)C++是CATIA的一整套C++函数库，该函数库在CATIA运行时加载。
用户通过安装RADE(Rapid Application Development Environment)模块，用户可以在VC++编程环境下编制程序，与CATIA进行通信。
Automation技术是建立在COM基础之上，由OLE Automation(Object Linking and Embedding Automation)发展而来的。
Automation的核心技术是允许一个应用程序操作另一个应用程序。
Automation技术并不是直接获取及处理数据，而是间接地通过暴露的对象和属性，利用对象的方法和属性获取、设置及处理数据。
Automation技术包括两个方面：server和client。
Automation server是一个实现了IDispatch接口的COM组件，而Automation client是一个通过IDispatch接口与自动化服务器进行通信的COM客户。
如CATIA我们把它看成一个server，客户编制的应用程序则是client。
两种技术比较：从图1可以看出使用CAA C++可以进行最有效率的应用程序开发，但入门困难。
CAA Automation功能限制相当大，但入门容易。
所以建议开发工作尽可能使用CAA Automation，不足之处再以CAA C++完成。
1.2CATIA二次开发的基本方法CAA是第三方产品集成和一般客户进行客户化、个性化设计的强有力的工具，利用CAA完全可以实现Dassault Systemes应用的深层次开发。
但是，由于Dassault Systemes应用本身的复杂性和CAA 所涉及的深层次内容，利用CAA 进行二次开发必然具有一定的复杂性和难度，用户在熟练掌握Dassault Systemes 相应的应用系统，同时还具备了软件开发的基本知识、C++（或Java）的基本编程能力、COM技术的基本知识等基础上，需要做到：（1）熟悉CAA架构（图1）中的RADE。
CATIA管路设计Tubing Design环境客户化定制
图 １ 管线属性页面
图 ２ 管路零件属性页面
３．２ 创建Ｔｕｂｉｎｇ特征字典文件
（１） 由于客户化定制要修改大量的Ｔｕｂｉｎｇ Ｄｅｓｉｇｎ Ｔａｂｌｅ），检查相关内容是否准确无误。
模块系统文件，为了保证不影响 ＣＡＴＩＡ 原系统文件，
修改系统文件前需将 Ｃ Ａ Ｔ Ｉ Ａ 系统安装目录下“… ３．５ 定制管路规范
46
应用广角
这里所说的规范是指在既定管路设计标准框架下
要使客户化定制的管路系统文件生效，必须对每
［ 收修订稿日期］ ２ ０ ０ ５ － １ ２ － ０ ８
应用广角
45
ＬＦ２－Ｍ、Ｔ２ 等； Ｓｐｅｃｉｆｉｃ Ｇｒａｖｉｔｙ（比重） 如７．９４ｇ／ｃｍ３、２．６８ ｇ／ｃｍ３
等； Ｂｅｎｄ Ｒａｄｉｕｓ（弯曲半径） 如２．５Ｄ、３Ｄ等； Ｔｕｂｅ Ｓｐｅｃｉｆｉｃａｔｉｏｎ（应用规范和标准），如ＨＢ４－１－
应用广角
47
Ｌｉｎｅ ＩＤ。在进行管路设计前，应按工程应用需求将数 字样机中所有可能要用到的Ｌｉｎｅ ＩＤ创建好。
４ 管路标准件的创建
４．１ 创建管路标准件 在管路设计中，将常用的管路连接件做成可用
“Ｐｌａｃｅ Ｔｕｂｉｎｇ Ｐａｒｔ”命令调用的标准件，可大大提高 设计工作效率，利用管路设计规范规定的自动匹配功 能，可进一步优化设计过程，减少设计中的错误和重 复设计工作。 在Ｔｕｂｉｎｇ Ｄｅｓｉｇｎ工作台，选择“Ｂｕｉｌｄ Ｔｕｂｉｎｇ Ｐａｒｔ” 命令，依次完成管路标准件的类别定义、模型创建、参 数化驱动和管路连接属性定义，并保存为“．ＣＡＴＰａｒｔ” 文件。
CATIA生产应用-设备模型与管路零件的建立与入库教程
修改参数名称后，需要重新关联修改后的参数
Confidential Information
客户化(模型建立与入库)流程
操作流程
1
建立带参数的几何图形
2
定义模型类型
4
定义模型接头及连接方向
3
关联表格数据于模型 参数及属性
5
定义其他格式图形
6
模型解析入库
Confidential Information
基本操作与详细步骤
Confidential Information
环境配置
管路模型入库需要在客户化的环境中进行，用户在启用客户化 环境后，应选中菜单命令Tools>Project Management,在Select表 内选择定制的Project项目，再选择Browse表检查各定制文件的指 向是否正确，从而设置成为所需要的客户化应用环境。
设备零件与管路零件之客户化
Powered By Simu-Tech
CATIA事业部 罗通
Confidential Information
内容
1
客户化(模型建立与入库)流程
2
基本操作与详细步骤
Confidential Information
客户化(模型建立与入库)流程
Confidential Information
定义类型及添加参数表格
覆盖参数功能允许你设置覆盖参数，包含覆盖参数的模型用户调出之 后是新生成的文件，用户可以修改覆盖参数调整模型尺寸。在覆盖参数 窗口中，选择左边列表框中的参数，点击向右箭头，即可将选中的参数 设置为覆盖参数
CATIA管路环境使用
CATIA管路环境的使用环境的安装1．定制完的环境一般会打包压缩成一个文件，我们下载后解压到d盘，解压后目录是D:\***project，必须保证是如此，否则就要更改***project.xml文件的内容。
2．选择开始→程序→catia-tools-Environment Editor v5r12, 新建环境tubing，方式选择“全局”，按确定键退出。
找到放catia环境文件的目录，如D:\ds\CATEnv,用下载文件中的tubing.txt文件替换原有文件。
假如catia的安装目录不是规定的目录d:\ds，请参考下载文件中的tubing.txt文件，修改自己新建的环境tubing中对应内容。
3.新建目录D:\ds\Resolved_Part\TubingDesign4．双击桌面上tubing图标，用新环境启动catia进入下一步操作。
Project的确认进入Tubing Design工作台后，请先确认使用的是否是正确的Project，具体的步骤如下，菜单Tools-Project Management,在窗口中选择如图：PPR树安排原则为方便加载管线实体和管线加工数据的输出，建议在一个应用系统下为同一公称尺寸的管线建一个product，专门放置用到的管线。
Line ID的操作1.已定制的环境中包含了一些Line ID，点击图标，选择一个需要的LineID还可以点击properties…按钮，更改属性。
2．如要增加LineID,点击Create Line ID ，命名并赋属性。
放置管路零件2.零件分类规则，为了在调用零件库时清晰直观，我们定制了如下分类结构在Tube Function下又包含以下分类有些分类图片中没有表示出，我们逐个解释一下：¾Tube——直管¾Tube with bends——弯管¾Flexible Tube——软管¾LuoMu——螺母¾PingGuanZui——平管嘴¾ZhiTong——直通管接头¾MiFeng——密封件¾FlexibleTube——软管接头在Branch Function下包含以下分类¾SanTong——三通管接头¾SiTong——四通管接头在Reducer Function下包含以下分类¾ZhiJiao——直角管接头¾Elbows——弯管接头2.直管的放置方法(1) 在选择合适的LineID,确认协调好管线路径后，点击Place Tubing Part图标，在Place Tubing Par t窗口的FunctionType项选择Tube Function,确认Spec 选项激活，选中需要加载实体的直管路径，再到Place Tubing Part窗口的Part Type 选择Tube,这样在原先布置的路径上加载好了实体。
基于CATIA标准管路库的创建与使用
诺 （９ ８ ） １ ８ 一 ，男 ，陕 西 人 ，硕 士 ， 中 国舰 船 研 究 设 计 中 心 ，研 究 方 向为 计 算 机 辅 助 设 计 在 舰 船 设 计 中 的
应用 。
彭文波 （９ ３ ） １ ６ 一 ，男 ，湖 北 人 ，硕 士 生导 师 ， 中 国舰 船 研 究设 计 中 心 研 究 员 。研 究 方 向为 船 舶 系 统 。
的管路模块架 构和样例 ， 其分类架构简 单 ， 标准件数量 有限 ， 库容远远未能达 到实际应 用的程 度。 Ｂ ４ ０ — ０ ０７ ＧＪ ０ ０ ２ ０ ［规定 １
了舰 船 管 系 的 基 本 和 通 用 的技 术 要 求 ，无 论 是 力 、设计温度
等 指 标 的 不 同 ，管 路 材 料 和 尺 寸 等 相 关 标 准 种 类 繁 多 ，需 要 针 对 不 同标 准 规 范建 立 标 准件 库 ，以 满 足 实 际 应 用 需 求 。 ＣＢ／ ３ ２ — ９ ９８船 用 铜 管 简 选 系 列 ， Ｃ Ｔ ９ ６１９ ｌ ｌ Ｂ ３ ７ — ９ ７６ 用 无 缝 钢 管 系 列 ，ＧＢ／ ８ ６ ２ ０ 铜 ０ ５１８ ［ １ 船 Ｔ Ｉ ６ —０ ６ ６ 及 铜 合 金 无 缝 管 材 外 形 尺 寸及 允 许 偏 差 等 ，均 是 针 对 管 路 管
开发工具 Ｒ ＡＤＥ， ＶＣ开发环境 中创建标准件库应 用程序 。 在
３ ．Ｃ Ｔ Ａ 提 供 了 ＶＢ 软 件 的 接 口 ，用 ＶＢ 提 供 的 引用 Ａ Ｉ
对 象 库 ，可 以 引 用 Ｃ Ｔ Ａ 的类 对 象 、 函数 ，将 Ｃ Ｔ Ａ 的 库 Ａ Ｉ Ａ Ｉ 文 件 加 入 程 序 框 架 ，进 行 二 次 开 发 ，建 立 相 关 标 准 库 。 本 文 主 要 应 用 第一 种 方法 以典 型 的 管 路 库 （ ＣＢ３ ７ — ７ ０ ５８ 船用无缝钢管 系列） 的建 立 为 例 ， 用 Ｃ Ｔ Ａ 自带 的 Ｄｅ ｉｎ 利 Ａ Ｉ ｓｇ
CATIA怎么设置简单管路？
CATIA怎么设置简单管路？
CATIA管路设计使⽤量少导致很多朋友对其了解甚少，这⾥个⼤家分享⼀个简单的管路画法希望对⼤家有帮助
catia v5r20 破解安装版 v2013.04.25 64位
类型：3D制作类
⼤⼩：14.GB
语⾔：简体中⽂
时间：2016-06-27
查看详情
1、随便打开⼀个装配体prdouct，插⼊⾃⼰需要使⽤的零件，例如我插如了⼀个压缩机和⼀个油封
2、选择设计树顶层，然后点击开始找到仪管设计模块（上边的管线设计也差不多只不过我习惯使⽤仪管设计）
3、设置管路⽹格步幅（拖动⼀格延长多少），这个根据需要填写，我这⾥做⽰范直接填最⼤精度值
4、在右边命令栏⾥找到图中所⽰命令，单击命令图标，如果没找到可以把命令烂拖出来有可能是隐藏在下边去了
5、设置管路直径，然后点击选项栏的设计表激活管路转弯半径
6、设置管路转弯半径，这个根据需求以及管道的最⼩转弯半径设置，我这⾥是⽰范所以随便输了⼀个，然后点击图中标出的定向命令按钮（这个没有先后顺序完全个⼈习惯）
7、拖动指南针到管路起始位置，例如我将指南针拖动到压缩机排⽓⼝，点击图中红⾊箭头所指的命令图标，使⽤指南针原点，此时移动⿏标就可以看到管路ID就出来了，拖动到适合长度单击⿏标左键就画好⼀段了
8、管路都是需要转弯的，点选指南针弧线边拖动转弯
9、前边都画好了，将指南针拖动到需要链接的零件接⼝处，再点击使⽤指南针原地，然后点击确定⼀条管线就画好了
10、不⼀定⼀次性就画满意了，如果不满意可以在设计树⾥单击刚刚画好的管线然后单击⿏标右键选择定义
11、这⾥我们可以重新设置管道⼤⼩和管道路径，通过操作柄完成对管路的修改，全部修改完成后点击确定保存
12、最简单的⼊门⼤神勿喷。
CATIA支持管路和电路的设计
王工：CATIA支持管路和电路的设计需要以下5个模块各模块功能如下CATIA –电气元件库2 (ELB)允许用户创建和管理包含电气元件的目录库。
该产品扩展了机械零件和装配，使其带有电气行为，从而能定义电气组件，比如连接件和电气设备。
使用与机械零件/装配一样的方法，可以将这些设备存储在目录库中。
包含电气属性和特征。
当把组件从目录中调出，放进虚拟环境中时，它考虑了所有预定义的机械约束，从而能正确地使用和放置这些设备。
典型地，该产品和CATIA –电气元件库2 (ELB) CATIA –电气线束安装2(EHI)一同使用，为电气设计者提供了全面的三维线束定义。
CATIA –电气线束安装2 (EHI)该产品专门用于在虚拟环境中进行物理管线设计。
机械设计被作为电气设计的输入，从而实现完整的集成。
能很方便地实现三维环境和线束之间的关联和修改。
比如，CATIA –电气线束安装2(EHI)提供了独特的松散管理能力和不受限制的派生点。
提供了电气管线功能定义和物理定义的完整集成。
由于与机械装配相集成，电气线束可以与机械零件或电气设备相连。
CATIA –电气线束安装2 (EHI)CATIA – 电气导线布线2 (EWR)根据功能和配线规范，EWR 能在虚拟环境中创建电气导线。
根据外部电气CAD 系统或者CATIA – 电气功能定义(EFD)中定义的规范，进行导线布线。
可以在CATIA 电气线束安装2中设计的线束网络中；或是CATIA – 系统空间预留2(SSR)中定义的预留空间中，创建导线。
CATIA – 电气导线布线2 (EWR)使用户能对布线过程中的技术知识进行捕捉和重用。
提供了如线束内容分析等分析功能，能对线束制造中的导线布线生成报告。
CATIA – 电气线束展平2 (EHF)CATIA – 电气线束展平2 (EHF)能展平CATIA – 电气线束安装2 (EHI)中创建的三维电气线束，生成相关二维工程图，用于检测和文档表达。
基于CATIA的管路标准件智能装配设计
中国水运 China Water Transp2017
基于 CATIA 的管路标准件智能装配设计
杜宝江，匡 辰，宋子元，潘祺鑫，曹 威
（上海理工大学 机械学院，上海 200093）
摘 要：在飞机的设计过程中，除了结构设计外，还要进行复杂的燃油管路、电气布线设计。CATIA 针对电气、管
一、基于特征的标准件建模 1．标准件装配过程 通过管路类标准件的装配需求及建模需求分析可知，接 头类标准件模型要包含以下主要信息：标准件特征信息、连 接点信息、尺寸参数、设计表[1]。得出标准件的建模流程为： 在管路模块下，选择通过特征文件定义的标准件特征信息； 进入零件设计模块，建立标准件的尺寸参数，完成标准件的 建模；在管路模块下建立标准件的设计表、添加标准件的连 接点信息；最后定义相关的属性信息，具体流程如图 1 所示。
图 1 标准件建模流程
图 2 三通接头的装配特征示意图
设计表是实现标准件模型参数化生成及目录结构管理的 关键，设计表的创建方式与结构类标准件类似，只是设计表 的第一列名称必须是 PartNumber，用于对标准件型号的识 别及调用，其它内容在此不再赘述。
在 CATIA 中添加模型装配特征的方法为：定义连接点的 特征。连接点的添加方式有两种，Define new geometry 和 Useexisting geometry，如图 3 所示：第一种方式适用于软 管类形状不定的标准件，第二种方式通过选择现在模型的连
路件设计也有专门的模块——设备与系统模块。但是该模块仅提供了功能框架与简单的应用实例，需要进行相关功
能的定制与开发才能满足实际工程设计需求。本文以管路件为对象，研究在 CATIA 管路模块设计环境下的标准件智
CATIA教程基础操作 ppt课件
2021/3/26
CATIA教程基础操作 ppt课件
1
CATIA教程
2021/3/26
CATIA教程基础操作 ppt课件
2
CATIA培训
第一章 CATIA V5的三维世界
2021/3/26
CATIA教程基础操作 ppt课件
3
第一章 目录
★第一节 基本介绍 ★第二节 CATIA V5 体系结构 ★第三节 CATIA V5 通用操作 ★第四节 CATIA V5的环境设置
菜单项包含了所有的操作命令。 利用工具按钮可完成大部分操作命令的快速启动。 利用对话框可进行某些设计参数的选择和定义。 设计树利用树状结构记录了设计历程。 罗盘是一个十分便利的设计工具，具有很多功能。 窗体内用于设计的工作空间。
包括坐标系、参考平面及命令栏等。
CATIA教程基础操作 ppt课件
8
菜单
设备与系统工程模组 Equipment & Systems
机械设计模组 Mechanical Design
知识工程模组 Knowledgeware
CATIA V5
曲面设计模组 Shape
电子样机模组 Digital Mockup
数控加工模组 Machining
人机工程模组 Ergonomics
Design & Analysis
实时渲染
Real
Time Rendering
DELMIA D5接口 DELMIA D5 Integration
CATIA教程基础操作 ppt课件
图片工作室 Photo Studio
11
第一章 CATIA V5的三维世界
二、机械设计模组
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
北京江达 版权所有
24
管路设计
管理管路线路标识 – 合并 (7/9)
合并线路标识 。
= 用当前文档中已存在的一个线路标识替代所选线路标识
选择合并线路标识按钮。
合并线路标识对话框中将显示所有包含在文档中的线路标识。
选择你想要合并的线路标识。所有属于该线路标识的成员将会被选中。下部的对话框中显示的是可以合 并到的线路标识。
北京江达 版权所有
三种选择： 外侧 中心线 中心线到计
管路布线 – 使用现有连接点 (6/9)
连接点用于创建管线 连接点存在于零件上，比如设备和管嘴。
设备通过设备布置工作台放置。 设备存放在库中 连接点支持管路信息：类型，流向，面，对齐，方向……
北京江达 版权所有
33
新 Flex 算法
北京江达 版权所有
37
管路设计
柔性管路布线 (2/6)
常用功能：
布线模式 选择或指引 仅 3D 点 连接点 ( 仅零件对话框 ) 偏移 ( 底部或中心 )
过滤 规格驱动 过滤器
曲率表现形式 直径因子 弯曲半径
创建模式 松弛 弯曲 长度
极点形状 直 弯曲
北京江达 版权所有
点击你想要转换到的线路标识，该线路标识成为你前面所选管线的标识。
你也可以通过使用多重选择一次转换多个成员： 通过点击和拖动鼠标选择你想要改变的成员。被选中者将会变色。 点击转换线路标识按钮。 选择你想要转换到的线路标识。将会有一个警告，你是在转换一组成员。 点击 确定。所选成员改变成所选的线路标识。
规格
过滤列表 过滤：所有可用的线路标识
21
管路设计
管理管路线路标识 – 更名 (4/9)
更改线路标识名称
选择你想要更名的线路标识。 更名对话框在线路标识框中显示该名称：
要使用该名称点击设为缺省值。 要使用不同的名称请在 ID 栏输入。点击确定。
北京江达 版权所有
22
管路设计
管理管路线路标识 – 删除 (5/9)
北京江达 版权所有
5
管路设计
总体哲学 (2/3)
定义：
“ 管路功能”零件是被动的元素：管，螺母，弯头。它们在原理图上不可见。 “ 管路零件功能”零件是主动元素：阀，过滤器，支管。它们在原理图上可见。 设备是：泵，容器，执行器，等等。设备可能属于多专业。 ( 比如：泵可以是电力和液压链 连接的 ) 。需要使用设备布置工作台。 管嘴定义管路与设备的连接。
在管线实例上点击右键，选择“对象标识”然后“定义” 在修改界面上改变值。
要修改管线几何 ( 选择点或者切线 ) ，用户可以编辑零件，定义 “ CATPspFlexCurve”
北京江达 版权所有
42
管路设计
管路线束布线 (1/6)
管路线束定义
管路线束模拟一组捆绑在一起的管线。 是主要的保留空间。 线束内部的柔性管线保持各自的独立性。
柔性管路布线 (1/6)
取决于你所使用的许可，你的使用界面会有所区别。
R17 以前的版本只允许使用标准算法 ( 没有 Flex 许可证 ) R17 可以使用标准算法 (Flex 许可未激活 ) R17 新的 Flex 算法 (Flex 许可激活 )
R17 以前的界面
R17 界面 ( 未使用 Flex 许可 证)
管路设计
管路布线 – 使用现有连接点 (7/9)
你可以在任何有用的地方设置不同的连接点。 连接点需要发布，你必须拥有想要设置连接点处的该级别写权限。 你需要在树上选择连接点。当你使用设备的时候通常选择产品级别
零件级
产品级
北京江达 版权所有
34
管路设计
管路布线 – 使用现有连接点 (8/9)
点到点模式，从第一个连接点开始 点击紧接着的两个连接点继续
过滤
在创建柔性管路时，用户可以激活规范驱动
功能来激活规范库规则来管理创建的管路
用户也可以使用过滤器属性
来限制可用的柔性管
北京江达 版权所有
39
管路设计
柔性管路布线 (4/6)
创建柔性管路时遵守弯曲规则。 CATIA 允许使用两种方式：
直径因子： 弯曲半径 = 柔性管 × 直径因子 弯曲半径： 用户直接给定最小弯曲半径
了解管路设计常规流程 总体哲学 访问工作台 用户界面
管路设计基础
了解管路流程 选择项目和专业 管理管路标识 管路走线 柔性管路 管路线束
修改管路设计 管理管路设计 小结
北京江达 版权所有
3
管路设计
了解总体流程
北京江达 版权所有
4
管路设计
总体哲学 (1/3)
管路设计是一种“规范驱动”系统设计工具。
8
管路设计
用户界面：管路设计图标 (1/2)
北京江达 版权所有
9
管路设计
用户界面：管路设计图标 (2/2)
北京江达 版权所有
10
管路设计
用户界面：常用选项 (1/3)
管理结构树组织和连接点可 视化。
北京江达 版权所有
11
管路设计
用户界面：常用选项 (2/3)
北京江达 版权所有
12
管路设计
用户界面：常用选项 (2/3)
你可以显示或者 隐藏这些属性
北京江达 版权所有
选中该选项则只 显示带值的属性
26
管路设计
管理管路线路标识 – 修改 (9/9)
产品属性页允许你添加附加的描述和更改，比如更名，将会改变结构树中的产品名 称。 图形页面允许你改变对象的外观。 对象页面列出了你所选择的线路标识的所有成员。 如果你需要观察其他页面，点击 更多 按钮
蓝色菱形连接点
两段管线 一段管线
北京江达 版权所有
30
管路设计
管路布线 – 管线分支
在管线段上
极点连接线段。 没有创建节点。
在蓝色菱形节点上
极点连接到节点
(4/9)
北京江达 版权所有
主分支 次分支 31
管路设计
管路布线 – 管线偏移 (5/9)
你可以创建已有管线的偏移管线。
选项打开： 创建一个管 线带连接
管线是一个基本的几何： 定义管路的主要路径。 允许放置零件。 允许预先分析。 为了分析的目的管线的直径可能与管路规范的直径不同。
北京江达 版权所有
6
管路设计
总体哲学 (3/3)
零件通过功能组织
功能是一个逻辑概念，与原理图中的原件类似。 功能没有物理尺寸。 功能允许在放置零件时选择规则。
环境由 CATIA 管理员定制。
使用方向模式爬升到容器上方。
使用方向模式移到下一步 然后使用点到点模式连接到最后一个连接点
北京江达 版权所有
35
管路设计
管路布线 – 使用现有连接点 (9/9)
点击第一个和最后一个连接点 使用中键 + Shift 键，你可以有三种方式自动创建管线。
第一个和最后一个 连接点
北京江达 版权所有
36
管路设计
选择你想要合并到的线路标识，点击 确定。所有属于先前所选的线路标识的成员均合并到后面所选线路 标识中，第一次所选的线路标识将被删除。
北京江达 版权所有
25
管路设计
管理管路线路标识 – 修改 (8/9)
查询 / 修改线路标识属性
激活选择 / 查询线路标识命令
打开选择查询线路标识窗口。
选择要修改的线路标识，点击选择 / 查询线路标识对话框中的属性按钮，。
选择一个 项目
放置和修 改管路零 件
北京江达 版权所有
创建或者 选择一个 线路标识
生成报表
管线布置 和修改
17
管路设计
选择一个项目和专业
通过项目管理菜单激活项目
选择 工具 - Project Management 选择适当的项目和专业
选择项目
选择专业
选择 浏览 页面观察资源和路径
选择 确定 激活所选的项目和专业
设计是由基于标准和规范的设计规则驱动的。
线路标识是一个逻辑概念。
它是识别和组织管路段以及放置在上面的管路零件的一种机制。 它定义了管线及其属性。 当你创建线路标识的时候你可以指定下列属性：公称尺寸，规范，压力属性，热容差以及其 他需要的属性。 线路标识显示出其名称，直径和规范。直径和规范可以跟随线路标识一起改变
北京江达 版权所有
18
管路设计
管理管路线路标识 (1/9)
要创建，传递，更名，合并或引入线路标识需要经过管理员授权
转换 创建 选择
引入 合并 删除 更名
北京江达 版权所有
19
管路设计
管理管路线路标识 – 创建 (2/9)
创建线路标识
在有些机构里面，线路是事先定义好的。 你可以创建你所需要的线路标识 你可以输入任意已知的属性，但是，公称尺寸和管路规范必须指定。
线路标识规范列表。 功能 库 规则
有几组规则共设计者选用。 一整套规则称作项目。 项目通过项目资源管理器 (PRM) 访问 可以激活不同的项目
北京江达 版权所有
7
管路设计
访问工作台
要访问工作台……
1. 选择开始菜单
2.2.选选择择设设备备与与系系统统
北京江达 版权所有
管路设计工作台
3. 选择管路专业，管 路设计
北京江达 版权所有
40
管路设计
柔性管路布线 (5/6)
管理极点的形状：
直线末端：通过设定长度，确定管线端点处的直线段长度 也可以选择一个不同于起点端的长度
端点处直线段长度
在创建柔性管路时，可以选择直线末端，避免松弛。
北京江达 版权所有
41
管路设计
柔性管路布线 (6/6)
要修改管线的结果形状，用户可以编辑管线实例，重新访问柔性算法界面。
