《示波器的的原理和使用》物理实验报告
示波器的原理与应用实验报告
示波器的原理与应用实验报告1. 实验目的本实验旨在通过示波器的实际应用，掌握示波器的原理和使用方法。
2. 实验器材示波器、信号发生器、电阻、电容、电感、直流电源等。
3. 实验原理示波器是一种用于测量和显示电信号的仪器。
其主要原理是通过对电信号进行采样、放大和显示，从而可以观察到电信号的波形、幅值、频率和相位等特征。
示波器内部通常包括水平扫描电路、垂直放大电路、触发电路和显示器。
水平扫描电路控制示波器的水平扫描速度，垂直放大电路控制信号的放大倍数，触发电路用于确定信号观测的起始点，显示器则将所得到的信号转化为可见的波形。
4. 实验步骤4.1 将示波器连接到电源并开启，确保各通道开关处于关闭状态。
4.2 使用信号发生器产生一个正弦波信号，并将其输出连接到示波器的CH1通道。
4.3 调节示波器的触发电路，使得信号的起始点稳定在显示器上。
4.4 调节示波器的垂直放大电路，观察信号的波形特征。
4.5 调节示波器的水平扫描电路，观察信号的波形随时间的变化。
4.6 更换不同频率、幅值和相位的信号源，重复步骤4.2至4.5，观察不同信号的波形特征。
5. 实验结果与分析通过实验，我们成功观察到了不同频率、幅值和相位的信号的波形特征。
我们发现，较高频率的信号在示波器上显示的波形更为密集，而较低频率的信号则显示出较为稀疏的波形。
另外，我们还发现幅值和相位对波形的形态也有很大的影响。
6. 实验总结通过本实验，我们初步了解了示波器的原理和使用方法，并成功观察到了不同信号的波形特征。
示波器作为一种常用的实验仪器，在电子工程、通信、测量等领域有着广泛的应用。
通过掌握示波器的原理和使用方法，我们可以更准确地测量和分析电信号，提高实验和工程设计的效率和质量。
示波器的原理和使用实验报告
示波器的原理和使用实验报告示波器是一种用来显示电信号波形的仪器，是电子测量仪器中的重要设备之一。
它可以将电压随时间变化的波形显示在示波器的屏幕上，通过观察波形的形状和幅度来判断电路中的各种故障和参数。
本实验将介绍示波器的原理和使用方法，并进行相应的实验报告。
一、示波器的原理。
示波器的原理主要包括示波器的工作原理和示波器的基本组成部分。
1. 示波器的工作原理。
示波器的工作原理是利用电子束在示波管内移动的方式，将电压信号转换成屏幕上的波形。
当电压变化时，电子束的位置也随之变化，从而在示波管屏幕上形成相应的波形。
这种原理使得示波器能够直观地显示电压信号的波形，便于工程师进行观察和分析。
2. 示波器的基本组成部分。
示波器的基本组成部分包括示波管、水平和垂直放大器、触发电路和扫描电路等。
其中，示波管是示波器的核心部件，它能够将电压信号转换成可见的波形；水平和垂直放大器则负责调节波形的幅度和时间；触发电路用于控制波形的稳定显示；扫描电路则负责控制电子束在示波管屏幕上的移动。
二、示波器的使用方法。
示波器的使用方法主要包括示波器的基本操作和示波器的应用技巧。
1. 示波器的基本操作。
示波器的基本操作包括开机、调节水平和垂直放大器、设置触发电路和选择扫描方式等。
在使用示波器时，首先需要将电压信号输入示波器，然后通过调节水平和垂直放大器来调整波形的幅度和时间；接着设置触发电路和选择合适的扫描方式，最终就可以在示波器屏幕上观察到电压信号的波形。
2. 示波器的应用技巧。
示波器的应用技巧主要包括观察波形的稳定性、调节触发电路的灵敏度和选择合适的扫描方式等。
在观察波形时，需要注意波形的稳定性，避免出现抖动或失真的情况；同时，调节触发电路的灵敏度能够使波形显示更加清晰；选择合适的扫描方式则可以更好地显示不同频率的波形。
三、实验报告。
在实验中，我们使用示波器对不同的电路进行了测试，并记录下相应的实验报告。
通过实验，我们发现示波器能够准确地显示电压信号的波形，并且能够帮助我们快速地分析电路中的问题和参数。
示波器的原理与使用实验报告
示波器的原理与使用实验报告示波器是一种用于显示电信号波形的仪器，它可以帮助工程师和技术人员观察和分析各种电信号的特性。
本实验将介绍示波器的原理和使用方法，并通过实验报告展示示波器在不同情况下的应用效果。
首先，让我们来了解一下示波器的基本原理。
示波器的核心部分是示波管，它能够将电信号转换成可视的波形。
当电信号输入到示波器中时，示波器会对信号进行放大和垂直偏移，然后通过水平扫描来显示波形。
通过调节示波器的各种参数，我们可以清晰地观察到电信号的幅值、频率、相位等特性。
在实际使用示波器时，我们首先需要连接待测信号到示波器的输入端，并根据信号的特性来选择合适的测量范围和耦合方式。
接下来，我们可以通过调节示波器的触发方式和触发电平来稳定地显示波形。
此外，示波器还可以通过设置时间基准和垂直灵敏度来调整波形的水平和垂直位置，以便更清晰地观察信号的特性。
在本次实验中，我们将分别对正弦波、方波和脉冲波进行测量和观察。
首先，我们将输入一个正弦波信号，并通过调节示波器的垂直灵敏度和时间基准来观察波形的变化。
然后，我们将输入一个方波信号，并通过调节触发方式和触发电平来稳定地显示波形。
最后，我们将输入一个脉冲波信号，并通过设置测量范围和耦合方式来观察波形的特性。
通过本次实验，我们可以更加深入地了解示波器的原理和使用方法，掌握如何正确地观察和分析各种电信号的波形特性。
同时，我们也可以通过实验报告来展示示波器在不同情况下的应用效果，为工程师和技术人员提供参考和借鉴。
总之，示波器作为一种重要的电子测量仪器，具有广泛的应用价值。
通过深入学习示波器的原理和使用方法，并通过实验来验证和应用所学知识，我们可以更好地掌握示波器的使用技巧，提高工程实践能力，为电子技术领域的发展贡献自己的力量。
《示波器的的原理和使用》物理实验报告

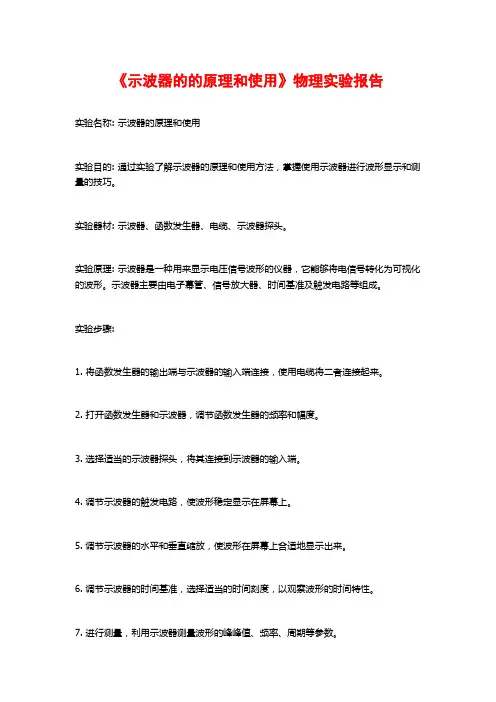

《示波器的的原理和使用》物理实验报告
实验名称: 示波器的原理和使用
实验目的: 通过实验了解示波器的原理和使用方法，掌握使用示波器进行波形显示和测量的技巧。
实验器材: 示波器、函数发生器、电缆、示波器探头。
实验原理: 示波器是一种用来显示电压信号波形的仪器，它能够将电信号转化为可视化的波形。
示波器主要由电子幕管、信号放大器、时间基准及触发电路等组成。
实验步骤:
1. 将函数发生器的输出端与示波器的输入端连接，使用电缆将二者连接起来。
2. 打开函数发生器和示波器，调节函数发生器的频率和幅度。
3. 选择适当的示波器探头，将其连接到示波器的输入端。
4. 调节示波器的触发电路，使波形稳定显示在屏幕上。
5. 调节示波器的水平和垂直缩放，使波形在屏幕上合适地显示出来。
6. 调节示波器的时间基准，选择适当的时间刻度，以观察波形的时间特性。
7. 进行测量，利用示波器测量波形的峰峰值、频率、周期等参数。
实验结果与分析: 使用示波器观察到的波形应与函数发生器输出的波形相一致。
根据示波器上的刻度，可以测量波形的峰峰值、频率和周期等参数。
正弦波的峰峰值即为波峰与波谷之间的电压差值，频率则是波形循环的次数，周期是一个完整循环所用的时间。
实验结论: 示波器是一种重要的电子测试仪器，能够将电压信号转化为可视化的波形，方便观察和测量。
通过本次实验，我学习了示波器的原理和使用方法，掌握了使用示波器进行波形显示和测量的技巧。
《示波器的的原理和使用》物理实验报告文档
2020《示波器的的原理和使用》物理实验报告文档Contract Template《示波器的的原理和使用》物理实验报告文档前言语料：温馨提醒，报告一般是指适用于下级向上级机关汇报工作，反映情况，答复上级机关的询问。
按性质的不同，报告可划分为：综合报告和专题报告；按行文的直接目的不同，可将报告划分为：呈报性报告和呈转性报告。
体会指的是接触一件事、一篇文章、或者其他什么东西之后，对你接触的事物产生的一些内心的想法和自己的理解本文内容如下：【下载该文档后使用Word打开】一、实验目的及要求：（1）了解示波器的基本工作原理。
（2）学习示波器、函数信号发生器的使用方法。
（3）学习用示波器观察信号波形和利用示波器测量信号频率的方法。
二、实验原理：1)示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描发生器、触发同步和直流电源等。
2)示波管左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
3)示波器显示波形的原理：如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，两个方向的位移合成就描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
要使显示的波形稳定，扫描必须是线性的，即必须加锯齿波；Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数。
大学物理实验报告示波器的使用
大学物理实验报告示波器的使用引言示波器是一种常用于实验室、工程领域的仪器，用于观察电信号波形的仪器。
在物理实验中，示波器常常被用来测量和显示电压、电流和频率等物理量，能够直观地观察到波形的变化。
本实验将重点介绍示波器的基本原理、操作方法和使用技巧。
一、基本原理示波器主要由示波管、水平和垂直系统以及触发系统组成。
1. 示波管示波管是示波器核心部件，通过控制电子束的运动和偏转，将电信号转化为可视化的波形。
示波管属于真空管，内部有阴极、阳极和偏转板等元件。
当加上适当的电压后，阴极会发射出电子，通过偏转板的控制，电子束会在荧光屏上形成一条亮线。
2. 水平和垂直系统水平和垂直系统分别用于控制示波器的水平和垂直方向上的偏转。
水平系统负责控制时间轴的水平位置和扫描速率，而垂直系统则负责控制信号的垂直放大倍数和偏移量。
3. 触发系统触发系统用于控制示波器何时开始显示电信号。
通过触发电路的设置，可以使示波器在信号达到一定条件时进行显示，以确保波形的稳定性和重复性。
二、操作方法使用示波器需要注意以下几个关键步骤：1. 连接测试电路首先需要将待测信号的电路正确连接到示波器的输入端口。
一般示波器会有不同的通道，根据需要选择合适的通道连接测试电路。
2. 调节垂直和水平控制根据待测信号的幅值范围，调节垂直控制旋钮，使信号的波形适当放大或缩小。
同时，根据信号的频率和时间跨度，调节水平控制旋钮，使波形在示波器的屏幕上完整显示。
3. 设置触发条件根据需要，设置触发条件以确保信号的稳定显示。
可以设置触发电平、触发边沿和触发源等参数，使示波器在信号满足设定条件时开始显示。
4. 观察和分析波形将示波器的时间基准和垂直基准调整到合适的位置后，即可观察到待测信号的波形。
可以通过改变时间和垂直基准的位置，观察不同的波形细节，并对信号进行分析和测量。
三、使用技巧在实际操作示波器时，还有一些常用的技巧可以提高使用效果：1. 选择合适的探头示波器通常配备了多种类型的探头，如10:1和1:1的差分探头、高阻抗探头等。
《示波器的的原理和使用》物理实验报告_实验报告_
《示波器的的原理和使用》物理实验报告一、实验目的及要求：（1）了解示波器的基本工作原理。
（2）学习示波器、函数信号发生器的使用方法。
（3）学习用示波器观察信号波形和利用示波器测量信号频率的方法。
二、实验原理：1) 示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描发生器、触发同步和直流电源等。
2) 示波管左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
3) 示波器显示波形的原理：如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，两个方向的位移合成就描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
要使显示的波形稳定，扫描必须是线性的，即必须加锯齿波；Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数。
示波器中的锯齿扫描电压的频率虽然可调，但光靠人工调节还是不够准确，所以在示波器内部加装了自动频率跟踪的装置，称为“同步”。
在人工调节接近满足式频率整数倍时条件下，再加入“同步”的作用，扫描电压的周期就能准确等于待测电压周期的整数倍，从而获得稳定的波形。
4) 李萨如图形的基本原理：如果同时从示波器的x轴和y轴输入频率相同或成简单整数比的两个正弦电压，则屏幕上将呈现出特殊形状的、稳定的光点轨迹，这种轨迹图称为李萨如图形。
《示波器的的原理和使用》物理实验报告实验报告
示例波器的原理和使用实验背景示波器是一种测量电信号的仪器，广泛应用于电子领域。
本实验旨在通过学习示波器的原理和使用，了解其相关知识和操作。
实验原理示波器主要作用是测量电信号的波形和电压，它利用可移动的电子束和屏幕上的磷光点来描绘电信号波形。
示波器内部结构示波器主要由以下部分构成： * 垂直放大器 * 水平放大器 * 触发器 * 示波管 *高压电源 * 控制电路在示波管中，电子束被发射和加速，然后纵向和横向偏转，最后打在屏幕上形成波形图案。
示波器使用方法1.连接电源：将示波器电源插头插入接口，连接电源。
2.连接电缆：将待测电路信号通过测试夹或接线头连接到示波器前面板上对应的输入接口。
3.调整垂直幅度：通过旋转垂直幅度旋钮，将信号波形调整到适当的大小。
4.调整水平幅度：通过旋转水平幅度旋钮，将波形移动到适合比例的水平位置。
5.调整触发边沿：通过旋转触发电路旋钮，将波形垂直划分为两个部分，并选择所需的部分触发边沿。
6.观察波形：打开示波器开关，并观察波形图案。
实验设备•示波器•信号源•信号线实验步骤1.将示波器电源插头插入接口，接通电源。
2.将信号源通过信号线连接到示波器的输入接口。
3.调节垂直和水平放大倍数，观察信号波形。
4.调整触发电路，使波形在触发位置稳定显示。
5.更换不同的信号源，观察波形变化。
6.关闭示波器开关、拔掉信号线及电源线，清扫实验现场。
实验注意事项1.操作前请仔细阅读说明书。
2.不要超过示波器的额定测量范围。
3.注意接线的正确性。
4.使用过程中注意安全，避免电击。
实验结果和分析根据实验结果，可清楚地观察和测量到待测电路的信号波形，理解和验证示波器的原理。
通过调整放大倍数和触发电路等参数，进一步优化波形显示效果。
实验心得通过本实验，我加深了对示波器原理和使用方法的理解，同时也掌握了一定的操作技巧和注意事项，对今后在实际工作中使用示波器有一定的帮助。
示波器的原理和使用实验报告
示波器的原理和使用实验报告示波器是一种广泛应用于电子、通讯、医疗等领域的电子测量仪器，它可以显示电压信号的波形，并通过波形来分析电路的性能和工作状态。
本实验旨在通过对示波器的原理和使用进行深入了解，以便更好地应用示波器进行电路测试和分析。
一、示波器的原理。
1.示波器的基本原理。
示波器的基本原理是利用电子束在示波管内的偏转来显示电压信号的波形。
当电压信号作用于示波器的输入端口时，示波器将信号转换为电子束的偏转，从而在示波管屏幕上显示出对应的波形。
通过调节示波器的各种参数，可以更清晰地显示出波形的细节，如频率、幅值、相位等。
2.示波器的工作原理。
示波器的工作原理主要包括信号输入、垂直放大、水平放大、触发、显示等过程。
当电压信号进入示波器后，首先经过垂直放大电路放大信号幅值，然后经过水平放大电路控制波形在屏幕上的水平长度，触发电路用于控制波形的稳定显示，最终在示波管屏幕上显示出完整的波形。
二、示波器的使用。
1.示波器的基本操作。
示波器的基本操作包括设置触发模式、调节垂直灵敏度、选择耦合方式、调节水平扫描等。
在使用示波器时，首先需要根据被测信号的特点选择合适的触发模式，然后调节垂直灵敏度和耦合方式以确保波形的清晰显示，最后调节水平扫描以获得合适的时间分辨率。
2.示波器的高级功能。
除了基本操作外，示波器还具有许多高级功能，如自动测量、存储回放、频谱分析等。
这些功能可以帮助用户更方便地对信号进行分析和测量，提高工作效率和测试精度。
三、实验报告。
在本次实验中，我们通过对示波器的原理和使用进行学习和实践，掌握了示波器的基本工作原理和操作方法。
通过实际操作，我们成功地显示了不同频率、幅值的正弦波和方波信号，并对波形进行了详细的分析和测量。
同时，我们还利用示波器进行了频率测量、相位测量等实验，取得了良好的实验结果。
综上所述，示波器作为一种重要的电子测量仪器，在电子技术和通讯领域有着广泛的应用。
通过深入了解示波器的原理和使用，我们可以更好地应用示波器进行电路测试和分析，为工程实践提供有力支持。
示波器的原理和使用 实验报告
示波器的原理和使用实验报告示波器的原理和使用实验报告一、引言示波器是电子工程中常用的一种仪器，用于观测电信号的波形和测量信号的各种参数。
本实验旨在探究示波器的原理和使用方法，以提高我们对电信号的理解和实验技能。
二、示波器的原理示波器的原理基于电信号的变化通过垂直和水平的偏转来显示波形。
其核心部分是垂直放大器和水平放大器。
1. 垂直放大器垂直放大器用于放大电信号的幅度，使其可以在示波器屏幕上显示出来。
示波器通常具有多个垂直通道，每个通道都有自己的放大倍数和输入阻抗。
放大倍数可以通过示波器的控制面板进行调节，以适应不同幅度的信号。
输入阻抗则决定了示波器对待测电路的负载影响。
2. 水平放大器水平放大器控制示波器屏幕上波形的水平位置和宽度。
通过调节水平放大倍数和扫描速率，可以改变波形的展示方式。
示波器通常具有内部或外部的触发功能，可以根据信号的特定条件来确定波形的起始位置。
三、示波器的使用方法示波器的使用方法包括信号连接、调节示波器参数和观测波形。
1. 信号连接首先，将待测信号的输出端与示波器的输入端相连。
示波器的输入端通常有不同的接头类型，如BNC接头和探头接头。
根据实际情况选择合适的接头，并确保连接牢固。
2. 调节示波器参数在连接信号后，需要调节示波器的参数以获得清晰的波形。
首先，选择合适的垂直通道和输入阻抗。
然后，通过调节垂直和水平放大倍数，使波形适应屏幕的显示范围。
最后，设置触发条件，确保波形的起始位置和稳定性。
3. 观测波形一旦示波器参数调整完毕，就可以观察到待测信号的波形了。
示波器屏幕上显示的波形可以是连续的或单次的，取决于触发设置。
通过仔细观察波形的形状、周期和幅度，可以分析信号的特征和性质。
四、实验结果与讨论在本次实验中，我们使用示波器观测了不同频率和幅度的正弦波信号。
通过调节示波器的参数，我们成功地观察到了清晰的波形，并测量了波形的频率和幅度。
实验结果表明，示波器的使用方法相对简单，只需连接信号并调节参数即可。
实验报告《示波器的的原理和使用》物理实验报告_0314文档
2020实验报告《示波器的的原理和使用》物理实验报告_0314文档EDUCATION WORD实验报告《示波器的的原理和使用》物理实验报告_0314文档前言语料：温馨提醒，教育，就是实现上述社会功能的最重要的一个独立出来的过程。
其目的，就是把之前无数个人有价值的观察、体验、思考中的精华，以浓缩、系统化、易于理解记忆掌握的方式，传递给当下的无数个人，让个人从中获益，丰富自己的人生体验，也支撑整个社会的运作和发展。
本文内容如下：【下载该文档后使用Word打开】1)示波器的基本组成部分：示波管、竖直放大器、水平放大器、扫描发生器、触发同步和直流电源等。
2)示波管左端为一电子枪，电子枪加热后发出一束电子，电子经电场加速以高速打在右端的荧光屏上，屏上的荧光物发光形成一亮点。
亮点在偏转板电压的作用下，位置也随之改变。
在一定范围内，亮点的位移与偏转板上所加电压成正比。
3)示波器显示波形的原理：如果在X轴偏转板加上波形为锯齿形的电压，在荧光屏上看到的是一条水平线，如果在Y轴偏转板上加正弦电压，而X轴偏转板不加任何电压，则电子束的亮点在纵方向随时间作正弦式振荡，在横方向不动。
我们看到的将是一条垂直的亮线，如果在Y轴偏转板上加正弦电压，又在X轴偏转板上加锯齿形电压，则荧光屏上的亮点将同时进行方向互相垂直的两种位移，两个方向的位移合成就描出了正弦图形。
如果正弦波与锯齿波的周期（频率）相同，这个正弦图形将稳定地停在荧光屏上。
但如果正弦波与锯齿波的周期稍有不同，则第二次所描出的曲线将和第一次的曲线位置稍微错开，在荧光屏上将看到不稳定的图形或不断地移动的图形，甚至很复杂的图形。
要使显示的波形稳定，扫描必须是线性的，即必须加锯齿波；Y轴偏转板电压频率与X轴偏转板电压频率的比值必须是整数。
示波器中的锯齿扫描电压的频率虽然可调，但光靠人工调节还是不够准确，所以在示波器内部加装了自动频率跟踪的装置，称为“同步”。
在人工调节接近满足式频率整数倍时条件下，再加入“同步”的作用，扫描电压的周期就能准确等于待测电压周期的整数倍，从而获得稳定的波形。
示波器的原理与使用实验报告
示波器的原理与使用实验报告一、实验目的1、了解示波器的基本结构和工作原理。
2、掌握示波器的基本操作方法，能够正确调整示波器的各项参数。
3、学会使用示波器观察和测量各种电信号的波形、频率、幅度等参数。
二、实验仪器示波器、函数信号发生器、探头、直流电源等。
三、示波器的原理示波器是一种用于显示电信号波形的电子测量仪器。
它通过将电信号转换为可视化的图形，帮助我们直观地了解电信号的特征。
示波器的核心部件包括垂直放大器、水平扫描系统和示波管。
垂直放大器用于放大输入的电信号，使其能够在示波管上显示出明显的幅度。
水平扫描系统则产生一个与时间成正比的扫描电压，使电子束在水平方向上匀速移动，从而在示波管的屏幕上形成水平的时间轴。
示波管是示波器的显示部分，它由电子枪、偏转系统和荧光屏组成。
电子枪发射出电子束，经过偏转系统的作用，使电子束在荧光屏上产生亮点。
当输入的电信号经过垂直放大器和水平扫描系统的处理后，控制电子束的偏转，从而在荧光屏上显示出电信号的波形。
四、实验内容与步骤1、熟悉示波器的面板和操作按钮首先，观察示波器的面板，了解各个按钮和旋钮的功能。
包括垂直灵敏度调节旋钮、水平扫描速度调节旋钮、触发模式选择按钮、通道选择按钮等。
2、连接实验仪器将函数信号发生器的输出端通过探头连接到示波器的输入通道 1（CH1）上。
同时，将示波器的接地端与函数信号发生器的接地端连接。
3、调整示波器的参数（1）打开示波器和函数信号发生器的电源。
（2）选择通道 1（CH1），调整垂直灵敏度旋钮，使波形在屏幕上显示的幅度适中。
（3）调整水平扫描速度旋钮，使波形在屏幕上显示的周期数合适，便于观察。
4、观察正弦波信号（1）设置函数信号发生器输出一个正弦波信号，频率为 1kHz，幅度为 5V。
（2）在示波器上观察正弦波的波形，测量其峰峰值、周期和频率。
5、观察方波信号（1）改变函数信号发生器的输出为方波信号，频率为 500Hz，幅度为 3V。
示波器的原理与使用_实验报告
大连理工大学大学物理实验报告姓名童凌炜学号200767025 实验台号实验时间2008 年11 月18 日，第13周，星期二第5-6 节实验名称示波器的原理与使用教师评语实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：YB4320G 双踪示波器，EE1641B型函数信号发生器实验原理和内容：1.示波器基本结构示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。
示波管的基本结构如下图所示，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。
电子枪的作用是释放并加速电子束。
其中第一阳极称为聚焦阳极，第二阳极称为加速阳极。
通过调节两者的共同作用，可以使电子束打到荧光屏上产生明亮清晰的圆点。
偏转系统由X、Y两对偏转板组成，通过在板上加电压来使电子束偏转，从而对应地改变屏上亮点的位置。
荧光屏上涂有荧光粉，电子打上去时能够发光形成光斑。
不同荧光粉的发光颜色与余辉时间都不同。
放大和衰减系统用于对不同大小的输入信号进行适当的缩放，使其幅度适合于观测。
扫描系统的作用是产生锯齿波扫描电压(如左上图所示)，使电子束在其作用下匀速地在荧光屏周期性地自左向右运动，这一过程称为扫描。
扫描开始的时间由触发系统控制。
2.示波器的显示波形的原理如果只在竖直偏转板加上交变电压而X偏转板上五点也是，电子束在竖直方向上来回运动而形成一条亮线，如左图所示：如果在Y 偏转板和X 偏转板上同时分别加载正弦电压和锯齿波电压， 电子受水平竖直两个方向的合理作用下， 进行正弦震荡和水平扫描的合成运动， 在两电压周期相等时， 荧光屏上能够显示出完整周期的正弦电压波形， 显像原理如右图所示：3. 扫描同步为了完整地显示外界输入信号的周期波形， 需要调节扫描周期使其与外界信号周期相同或成合适的关系。
当某些因素改变致使周期发生变化时，使用扫描同步功能， 能够使扫描起点自动跟踪外界信号变化， 从而稳定地显示波形。
示波器实验报告4篇
示波器实验报告示波器实验报告4篇我们眼下的社会，报告的使用成为日常生活的常态，不同的报告内容同样也是不同的。
在写之前，可以先参考范文，下面是小编帮大家整理的示波器实验报告，仅供参考，欢迎大家阅读。
示波器实验报告1一、【实验名称】示波器的使用二、【实验目的】1.了解示波器的基本结构和工作原理，掌握示波器的调节和使用方法2.掌握用示波器观察电信号波形的方法3.学会使用双踪示波器观察李萨如图形和控制示波管工作的电路三、【实验原理】双踪示波器包括两部分，由示波管和控制示波管的控制电路构成1.示波管示波管是呈喇叭形的玻璃泡，抽成高真空，内部装有电子枪和两队相互垂直的偏转板，喇叭口的球面壁上涂有荧光物质，构成荧光屏，高速电子撞击在荧光屏上会使荧光物质发光，在荧光屏上就能看到一个亮点。
Y偏转板是水平放置的两块电极。
在Y偏转板上和X偏转板上分别加上电压，可以在荧光屏上得到相应的图形。
2.双踪示波器的原理双踪示波器控制电路主要包括：电子开关，垂直放大电路，水平放大电路，扫描发生器，同步电路，电源等；其中，电子开关使两个待测电压信号YCH1和YCH2周期性的轮流作用在Y偏转板，这样在荧光屏上忽而显示YCH1信号波形，忽而显示YCH2信号波形，由于荧光屏荧光物质的余晖及人眼视觉滞留效应，荧光屏上看到的是两个波形。
如果正弦波与锯齿波电压的周期稍不同，屏上呈现的是一移动的不稳定图形，这是因为扫描信号的周期与被测信号的周期不一致或不呈整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的，为了获得一定数量的完整周期波形，示波器上设有“Time/div”调节旋钮，用来调节锯齿波电压的周期，使之与被测信号的周期呈合适的关系，从而显示出完整周期的正弦波性。
（看到稳定波形的条件：只有一个信号同步）当扫描信号的周期与被测信号的周期一致或是整数倍，屏上一般会显示出完整周期的正弦波形，但由于环境或其他因素的影响，波形会移动，为此示波器内装有扫描同步电路，同步电路从垂直放大电路中取出部分待测信号，输入到扫描发生器，迫使锯齿波与待测信号同步，此称为“内同步”；反之则为“外同步”。
《示波器的的原理和使用》物理实验报告
《示波器的的原理和使用》物理实验报告（经典版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的经典范文，如总结计划、党团报告、合同协议、策划方案、演讲致辞、规章制度、条据文书、教学资料、作文大全、其他范文等等，想了解不同范文格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!Moreover, our store provides various types of classic sample essays, such as summary plans, party and youth league reports, contract agreements, planning plans, speeches, rules and regulations, doctrinal documents, teaching materials, complete essays, and other sample essays. If you would like to learn about different sample formats and writing methods, please stay tuned!《示波器的的原理和使用》物理实验报告一、实验目的及要求：（1）掌握数字示波器的基本工作基本原理。
示波器的原理和应用物理实验报告
示例：示波器的原理和应用物理实验报告1. 引言示波器是一种用于测量和显示电信号波形的仪器。
它被广泛应用于各种领域，包括电子、通信、医疗等。
本实验旨在通过使用示波器，了解示波器的原理和应用。
2. 实验原理示波器的原理基于电信号的变化和显示技术。
示波器中的探头会将电信号转换为电压信号，并将其传递给示波器的输入电路。
示波器会对输入的信号进行放大和处理，然后将其显示在示波器的屏幕上。
示波器的主要组成部分包括时间基准、触发电路、垂直放大器和显示屏。
时间基准提供了一个时间参考，确保波形在屏幕上按照正确的时间序列显示。
触发电路用于确定何时开始记录并显示波形。
垂直放大器用于调节信号的垂直幅度，以确保波形在屏幕上显示清晰可见。
显示屏则用于显示和呈现波形。
3. 实验步骤3.1 准备工作1.确保示波器和电源都处于关闭状态。
2.将示波器与待测电路连接，确保连接正确并稳定。
3.2 打开示波器1.打开示波器的电源开关。
2.调节示波器的亮度和对比度，使显示屏清晰可见。
3.3 配置示波器参数1.设置时间基准：选择合适的时间刻度，确保波形在屏幕上显示完整。
2.设置触发电路：选择适当的触发模式和触发电平，以确保波形能够稳定地显示在屏幕上。
3.设置垂直放大器：根据待测信号的幅度范围，调节垂直放大器的增益。
3.4 测量和记录波形1.将待测电路的电源打开，确保电路正常工作。
2.调节示波器的触发模式和触发电平，使波形稳定在屏幕上。
3.使用光标或标尺测量并记录波形的峰值、周期、频率等参数。
4.可以对不同的信号进行比较和测量，以获取更多的信息。
3.5 分析和处理波形数据1.将示波器的数据导出到计算机或记录仪上，以便进一步分析和处理数据。
2.使用适当的软件工具处理波形数据，如绘制波形图、计算波形的频谱特性、查找信号的峰值等。
4. 实验结果与讨论本实验中，我们成功地使用示波器测量和分析了各种电信号波形。
通过调节示波器的参数，我们能够获得清晰的波形图，并精确地测量波形的各项参数。
示波器的原理与使用实验报告2篇
示波器的原理与使用实验报告2篇示波器的原理与使用实验报告第一部分：示波器的原理一、实验目的通过学习示波器的基本结构、原理及使用方法，掌握示波器的信号显示、测量和分析等基本功能。
二、实验原理1、示波器的基本结构示波器是一种能够将被测信号的时间序列波形以图形方式表示出来的电子测试仪器。
示波器主要由以下部分组成：（1）控制前端：主要用于对被测信号进行预处理和控制，包括信号输入通道、分频器、滤波器、校准电路等。
（2）垂直放大器：主要是对被测信号进行放大或缩小以便于观察。
（3）水平扫描器：主要用于控制示波器屏幕上的波形显示范围和扫描速度，从而实现波形的时间轴。
（4）示波管：主要用于在屏幕上显示波形，通常由电子枪和荧光屏组成。
（5）触发器：主要用于控制波形的稳定性，使波形在屏幕上稳定地显示。
2、示波器的基本原理当被测信号被输入到示波器的垂直放大器中时，它首先被放大到适当的幅度，然后经过水平扫描器控制的时间轴扫描，最终被送到示波管上显示出来。
示波管是一种利用荧光材料来呈现出电子束轨迹的装置。
电子枪在高速电场的作用下产生电子束，这个电子束被扫描线圈控制在屏幕上扫描，并在荧光层上形成亮度不断变化的轨迹，最终形成被测电信号的时间序列波形。
在示波器中，触发器是一种用于控制波形的稳定性的重要部件。
触发器的工作是在一定条件下，使示波器从被测信号中选择一个特定的位置开始扫描，从而稳定地显示波形。
触发器的工作原理及参数设置，是影响示波器整体性能的重要因素之一。
3、示波器的信号测量在一个物理量随时间变化的过程中，常用示波器来观察其波形的特点，对其进行测量和分析。
常见的示波器信号测量方法包括以下几种：（1）幅度测量：示波器垂直放大器的增益可以通过掌握示波器的缩放工具来调节，这使得它成为了测量信号幅度的常用工具。
（2）时间测量：示波器水平扫描器的扫描速度也可以通过示波器的缩放工具来调节，以便于在屏幕上观察电信号波形的时间特征，同时，通过示波器时间测量的功能，精确地测量电信号波形的时间特征，如周期、占空比等。
示波器的原理和使用实验报告
大学物理实验报告实验名称示波器的原理与使用实验目的与要求：（1）了解示波器的工作原理（2）学习使用示波器观察各种信号波形（3）用示波器测量信号的电压、频率和相位差主要仪器设备：YB4320G 双踪示波器， EE1641B型函数信号发生器实验原理和内容：1.示波器基本结构示波器主要由示波管、放大和衰减系统、触发扫描系统和电源四部分组成，其中示波管是核心部分。
示波管的基本结构如下图所示，主要由电子枪、偏转系统和荧光屏三个部分组成，由外部玻璃外壳密封在真空环境中。
电子枪的作用是释放并加速电子束。
其中第一阳极称为聚焦阳极，第二阳极称为加速阳极。
通过调节两者的共同作用，可以使电子束打到荧光屏上产生明亮清晰的圆点。
偏转系统由X、Y两对偏转板组成，通过在板上加电压来使电子束偏转，从而对应地改变屏上亮点的位置。
荧光屏上涂有荧光粉，电子打上去时能够发光形成光斑。
不同荧光粉的发光颜色与余辉时间都不同。
放大和衰减系统用于对不同大小的输入信号进行适当的缩放， 使其幅度适合于观测。
扫描系统的作用是产生锯齿波扫描电压(如左上图所示)， 使电子束在其作用下匀速地在荧光屏周期性地自左向右运动， 这一过程称为扫描。
扫描开始的时间由触发系统控制。
2. 示波器的显示波形的原理如果只在竖直偏转板加上交变电压而X 偏转板上五点也是， 电子束在竖直方向上来回运动而形成一条亮线， 如左图所示：如果在Y 偏转板和X 偏转板上同时分别加载正弦电压和锯齿波电压， 电子受水平竖直两个方向的合理作用下， 进行正弦震荡和水平扫描的合成运动， 在两电压周期相等时， 荧光屏上能够显示出完整周期的正弦电压波形， 显像原理如右图所示：3. 扫描同步为了完整地显示外界输入信号的周期波形， 需要调节扫描周期使其与外界信号周期相同或成合适的关系。
当某些因素改变致使周期发生变化时，使用扫描同步功能， 能够使扫描起点自动跟踪外界信号变化， 从而稳定地显示波形。
步骤与操作方法：1. 示波器测量信号的电压和频率对于一个稳定显示的正弦电压波形， 电压和频率可以由以下方法读出h a U p p ⨯=-， 1)(-⨯=l b f其中a 为垂直偏转因数（电压偏转因数）（从示波器面板的衰减器开关上可以直接读出）单位为V/div 或mV/div ； h 为输入信号的峰-峰高度， 单位div ； b 为扫描时间系数， 从主扫描时间系数选择开关上可以直接读出， 单位s/div 、ms/div 或μs/div ； l 为输入信号的单个周期宽度， 单位div 。
