低压配电柜故障及处理方法

低压配电柜故障及处理方法低压配电柜是电力系统中的重要设备之一，负责将电能从变压器引入到用户终端。

然而，由于长期运行或其他原因，低压配电柜可能会出现故障。

本文将针对低压配电柜常见的故障进行分析，并提供相应的处理方法，以帮助读者更好地理解和解决这些问题。

一、漏电保护器跳闸漏电保护器是低压配电柜中常见的保护装置，用于检测电路中的漏电情况。

当漏电保护器跳闸时，可能是由于以下原因：1. 有漏电现象：检查电路中是否存在漏电现象，如有必要，可以通过断电检修或更换漏电保护器来解决问题。

2. 漏电保护器故障：漏电保护器本身可能存在故障，需要更换新的漏电保护器。

二、过载保护器跳闸过载保护器是低压配电柜中常见的保护装置，用于检测电路中的过载情况。

当过载保护器跳闸时，可能是由于以下原因：1. 负载过大：检查电路中的负载情况，如有负载过大的情况，需要合理调整负载，或者增加相应的过载保护器容量。

2. 过载保护器故障：过载保护器本身可能存在故障，需要更换新的过载保护器。

三、短路故障短路是指电路中两个或多个导体之间产生直接连接的现象，会导致电流过大，甚至引发火灾。

当低压配电柜发生短路故障时，应立即采取以下处理方法：1. 断电：首先切断电源，防止进一步的损坏和危险。

2. 排除故障：找出故障点，并进行修复或更换受损的元件。

3. 检查其他设备：短路故障可能对其他设备造成影响，需要及时检查其他设备的运行情况。

四、电气设备发热低压配电柜中的电气设备在长期运行过程中可能会发热，如果超过了正常范围，需要及时采取措施进行处理：1. 检查负载：检查配电柜中的负载情况，是否超过了额定容量，如有超载情况，需要合理调整负载或者增加配电柜容量。

2. 检查通风系统：确保配电柜周围的通风系统正常工作，如果通风不良，可能会导致电气设备过热。

3. 清洁设备：定期对配电柜内的电气设备进行清洁，保持设备表面的散热性能。

五、电气设备损坏在长期运行过程中，低压配电柜中的电气设备可能会发生损坏，此时需要及时进行维修或更换：1. 检查设备：定期检查电气设备的运行情况，如发现异常，应及时进行维修或更换。

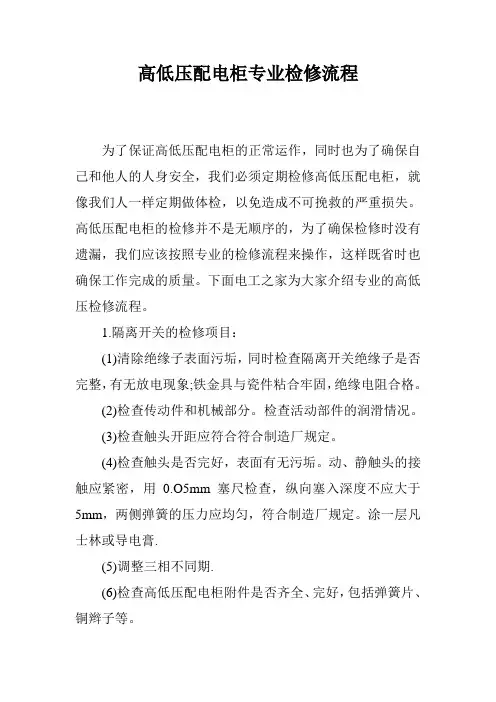

高低压配电柜专业检修流程

高低压配电柜专业检修流程
为了保证高低压配电柜的正常运作，同时也为了确保自己和他人的人身安全，我们必须定期检修高低压配电柜，就像我们人一样定期做体检，以免造成不可挽救的严重损失。

高低压配电柜的检修并不是无顺序的，为了确保检修时没有遗漏，我们应该按照专业的检修流程来操作，这样既省时也确保工作完成的质量。

下面电工之家为大家介绍专业的高低压检修流程。

1.隔离开关的检修项目：
(1)清除绝缘子表面污垢，同时检查隔离开关绝缘子是否完整，有无放电现象;铁金具与瓷件粘合牢固，绝缘电阻合格。

(2)检查传动件和机械部分。

检查活动部件的润滑情况。

(3)检查触头开距应符合符合制造厂规定。

(4)检查触头是否完好，表面有无污垢。

动、静触头的接触应紧密，用0.O5mm塞尺检查，纵向塞入深度不应大于5mm，两侧弹簧的压力应均匀，符合制造厂规定。

涂一层凡士林或导电膏.
(5)调整三相不同期.
(6)检查高低压配电柜附件是否齐全、完好，包括弹簧片、铜辫子等。

2.高压断路器的检修项目:针对不同的断路器做出相对的检修项目,具体操作参考设备说明书.
3.柜体清扫.并检查五防闭锁装置是否完好。

4.检查并紧固母线连接螺丝,测量母线绝缘.
5.清扫现场,检查配电柜内应无遗留物.检查带来的工具及剩余材料是否齐备,办理工作终结手续.。

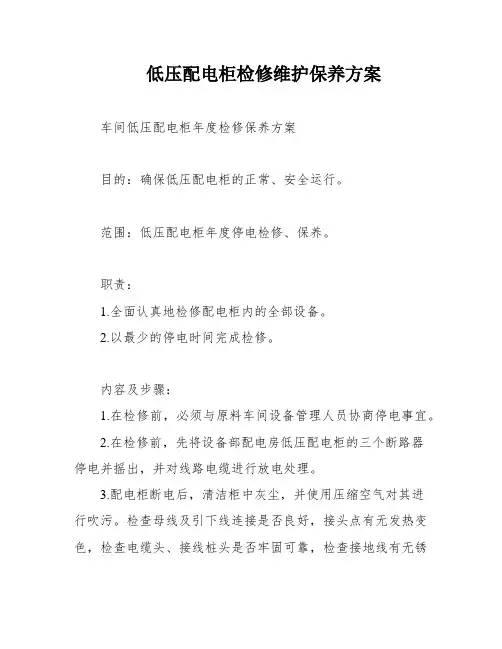

低压配电柜检修维护保养方案

低压配电柜检修维护保养方案车间低压配电柜年度检修保养方案
目的：确保低压配电柜的正常、安全运行。

范围：低压配电柜年度停电检修、保养。

职责：
1.全面认真地检修配电柜内的全部设备。

2.以最少的停电时间完成检修。

内容及步骤：
1.在检修前，必须与原料车间设备管理人员协商停电事宜。

2.在检修前，先将设备部配电房低压配电柜的三个断路器
停电并摇出，并对线路电缆进行放电处理。

3.配电柜断电后，清洁柜中灰尘，并使用压缩空气对其进
行吹污。

检查母线及引下线连接是否良好，接头点有无发热变色，检查电缆头、接线桩头是否牢固可靠，检查接地线有无锈
蚀，接线桩头是否紧固。

所有二次回路接线连接可靠，绝缘符合要求。

4.检查抽屉式开关时，抽屉式开关柜在推入或拉出时应灵活，机械闭锁可靠。

检查抽屉柜上的自动空气开关操作机构是否到位，接线螺丝是否紧固。

清除接触器触头表面及四周的污物，检查接触器触头接触是否完好，检查电源指示仪表、指示灯是否完好，检查电流互感器、电压互感器的安装和接线情况。

5.使用500V兆欧表测量二次线路的绝缘应≥0.5MΩ。

注意事项：
1.检修工作前必须验电。

2.施工前和施工后必须要点清工具，严禁将工具遗漏在配
电柜内。

低压配电柜检修方案

低压配电柜检修方案1. 引言低压配电柜作为电力系统中的重要组成部分，承担着电力分配和保护的重要任务。

为了保证低压配电柜的正常运行及延长其使用寿命，定期的检修是必要的。

本文将介绍一种针对低压配电柜的检修方案，包括检查项、步骤和注意事项等。

2. 检查项在进行低压配电柜检修之前，需要先明确需要检查的项目。

以下是常见的低压配电柜检查项：2.1 外观检查•检查低压配电柜的外观是否完好，有无破损或锈蚀等情况。

•检查门锁、紧固件和密封圈是否完好。

•检查仪表指示灯和按钮是否正常。

2.2 内部检查•检查低压配电柜内部的接线是否松动或脱落。

•检查刀闸、断路器和保险丝等开关元件的接触是否良好。

•检查接地线是否正常连接。

2.3 电气性能检测•使用合适的电力仪器仪表检测低压配电柜的电压、电流和频率等参数是否在正常范围内。

•检测低压配电柜的漏电流是否超过设定值。

•如果有备用电源，则进行切换测试以验证备用电源的可靠性。

2.4 维护记录查看•查看低压配电柜的维护记录，了解之前的维护情况和必要的更换零部件。

3. 检修步骤根据以上的检查项，下面是一般的低压配电柜检修步骤：1.断开配电柜与电源之间的连接，切断配电柜的供电。

2.使用合适的工具拆卸配电柜门，并放置在安全的位置。

3.开始进行外观检查，检查配电柜的外观是否完好，并检查门锁、紧固件和密封圈等是否需要维修或更换。

4.进行内部检查，检查低压配电柜内部的接线、开关元件和接地线等是否出现松动或脱落。

5.进行电气性能检测，使用合适的电力仪器仪表检测低压配电柜的电压、电流和频率等参数，并检测漏电流是否超过设定值。

6.如有备用电源，进行切换测试，验证备用电源的可靠性。

7.查看维护记录，了解之前的维护情况和零部件更换情况。

8.根据检修情况，进行必要的维修或更换零部件。

9.检修完成后，重新安装配电柜门，并确保所有部件安装牢固。

10.连接配电柜与电源，并进行必要的电气测试，确保配电柜正常运行。

4. 注意事项在进行低压配电柜检修过程中，需要注意以下事项：•在检修过程中，务必切断配电柜的供电，确保安全。

低压配电柜的维护检修内容

低压配电柜的维护检修内容低压配电柜作为电力系统中的关键设备，承担着电能分配和保护的重要任务。

为了保证低压配电柜的正常运行，必须进行定期的维护检修工作。

本文将从外观检查、电器元件检修、保护装置检测以及设备环境检查等方面详细介绍低压配电柜的维护检修内容。

首先，进行外观检查。

外观检查是维护检修的第一步，通过检查外观可以了解低压配电柜是否存在外部损伤或异常情况。

在外观检查过程中，需要检查配电柜的表面涂层、铭牌、标志、接地引线以及开关控制装置等是否完好，同时还要检查柜门是否关闭密实、锁紧可靠。

其次，进行电器元件检修。

电器元件检修是保证低压配电柜正常运行的重要环节。

首先，需要检查开关动作是否灵活，接触器是否工作正常。

如果发现开关操作不灵活或接触器有异常，需要及时清洁或更换。

其次，还需要检查断路器的连接是否松动，及时紧固。

另外，还要检查熔断器是否过载或熔断，如发现异常情况应及时更换。

同时还需要检查继电器、控制开关等其他电器元件的工作状态，确保其正常运行。

第三，进行保护装置检测。

保护装置是低压配电柜中的重要组成部分，保障设备和电缆的安全运行。

保护装置检测主要包括过流保护装置、差动保护装置、接地保护装置等。

针对过流保护装置，需要测试其动作时间和动作电流。

测试时应依据设备额定电流和保护装置的动作特性进行设置，并通过检测仪器进行测试。

对于差动保护装置，需要进行定期的校验和测试，确保其正常工作。

此外，还需要检查接地装置的连接情况，确保接地导体的可靠性。

同时，还要检查保护装置的灯光、指示器是否正常亮起。

最后，进行设备环境检查。

环境检查是为了确保低压配电柜周围环境干燥、洁净，防止灰尘、潮气等对设备造成损害。

在设备环境检查过程中，需要清除低压配电柜周围的灰尘和杂物，保持通风良好。

另外，还需要检查低压配电柜的温度、湿度等环境参数，确保其处于正常工作范围内。

如发现环境参数异常，需要采取相应措施，如增加通风设施或适当降低湿度。

综上所述，低压配电柜的维护检修内容主要包括外观检查、电器元件检修、保护装置检测以及设备环境检查等方面。

高压低压配电柜的常见故障及维修方法

高压低压配电柜的常见故障及维修方法配电柜是电力系统中非常重要的设备之一，它起到了将高压电能分配为低压电能的关键作用。

然而，配电柜在长期使用过程中难免会出现一些故障。

本文将介绍高压低压配电柜的常见故障及其相应的维修方法，以帮助读者更好地了解和解决这些问题。

一、过载故障过载是配电柜常见的故障之一，当负荷电流超过额定值时就会出现过载现象。

过载可能会导致电力线路过热，甚至引发火灾。

常见的过载故障主要有以下几种情况：1.1 电缆搭接过多导致过载在扩建过程中，有时会因为工程建设需要而增加电缆的搭接，如果搭接过多，则可能导致电流超负荷。

此时，需要检查并重新规划电缆的布局，减少搭接，以确保电流在正常范围内运行。

1.2 负荷过大引起过载在某些情况下，负荷超过了配电柜所能承受的范围，例如在工厂中同时运行多台大功率设备。

此时，应根据实际情况调整负荷的分布，以平衡各个回路上的负荷，避免过载发生。

1.3 电源故障导致过载当供电系统出现问题，例如电源电压异常、短路等，会导致配电柜负荷超过额定值。

在此情况下，需要尽快检查电源供应，并修复故障，以免给设备带来损害。

对于过载故障的维修方法，一般可以采取以下措施：1.4 加大电缆的截面积如果电缆的截面积过小，容易导致过载。

此时，可以考虑更换截面积更大的电缆，以增加电流通过的能力。

1.5 调整负荷的配置在配电柜中，合理分配负荷对于避免过载非常重要。

可以根据负荷大小合理布置回路，使各回路负荷均衡，从而减少过载的风险。

1.6 故障排查与修复当配电柜出现过载故障时，需要通过合适的故障排查方法找出问题所在，例如通过测量电流、电压等参数，找到过载的具体位置。

然后针对问题进行修复，例如更换烧坏的熔断器或继电器等。

二、短路故障短路是配电柜可能遇到的另一个常见故障。

短路会导致电流过大，可能会造成电缆损坏、设备烧坏等严重后果。

以下是常见的短路故障及其相应的维修方法：2.1 电缆外鞘损坏导致短路电缆外鞘损坏是短路故障中比较常见的情况之一。

高压低压配电柜的电气设备检修与故障处理

高压低压配电柜的电气设备检修与故障处理1. 引言高压低压配电柜是电力系统中不可或缺的组成部分，负责接受和分配电能，保障电力供应的正常运行。

然而，长时间的运行或不当的使用可能导致电气设备出现故障，从而影响电力系统的安全和稳定。

因此，本文将重点介绍高压低压配电柜电气设备的检修与故障处理方法，以帮助读者有效管理和维护电力系统。

2. 检修前准备在进行电气设备的检修前，我们需要做好以下准备工作：2.1 安全措施：确保工作区域安全，佩戴个人防护装备，并遵守相关安全操作规程。

2.2 检修工具：准备必要的检修工具和设备，如万用表、绝缘电阻测试仪等。

2.3 材料准备：备齐检修所需的备件和材料，以便更换损坏的部件。

3. 检修步骤在进行高压低压配电柜电气设备的检修时，我们需要按照以下步骤进行操作：3.1 断电操作：先将电源切断，并确保电力系统处于安全状态。

3.2 隔离措施：采取相应的隔离措施，如使用挡板、安装警示标志等，以避免他人误操作。

3.3 设备检查：对电气设备进行外观检查，注意观察是否有烧焦、腐蚀等现象。

3.4 测试测量：使用万用表等测量仪器对电气设备进行电压、电流等参数的测试，以确定是否正常工作。

3.5 零部件更换：对于发现故障或损坏的零部件，及时更换，确保电气设备的正常运行。

3.6 连接复位：在检修结束后，将电源重新接通，并进行相应的连接复位操作。

3.7 功能检测：重新启动电气设备，并进行功能检测，以确认故障是否已经排除。

4. 故障处理方法在检修过程中，可能会发现各种各样的故障问题，下面列举一些常见的故障及其处理方法：4.1 电气连接松动：检查电缆、开关等部件的连接情况，如有松动及时拧紧。

4.2 短路问题：通过绝缘电阻测试仪等设备对线路进行测试，找出短路点并进行修复。

4.3 过载问题：检查负荷情况，根据负载合理安排电力分配，并增加相应的过载保护措施。

4.4 设备老化：及时更换老化的设备，避免因老化导致的故障和安全隐患。

高低压配电柜维保方案

高低压配电柜维保方案随着电力系统的发展和现代化建设的不断推进，高低压配电柜的应用越来越广泛。

为了确保电力系统的安全运行和设备的正常运转，高低压配电柜的维保工作显得尤为重要。

本文将为您介绍一份高低压配电柜维保方案，帮助您合理安排维保工作，保障电力系统的稳定运行。

一、维保目标高低压配电柜维保的目标是保障设备的正常运行，延长设备的使用寿命，降低故障发生率，提高电力系统的可靠性和安全性。

二、维保内容1. 定期巡检维护根据设备的使用情况和维护手册要求，制定巡检维护计划。

巡检内容包括以下方面：- 外部环境检查：检查环境是否干燥、通风良好，有无异味或积水等。

- 温度检测：使用温度计检测设备的运行温度，确保其在正常范围内。

- 电气连接检查：检查各电气连接是否紧固可靠，有无松动或氧化现象。

- 绝缘电阻检测：通过绝缘电阻测试仪检测设备的绝缘电阻是否满足要求。

- 清洁维护：定期对设备进行清洁，保持设备表面干净整洁。

- 功能检测：对设备进行功能性测试，确保各项功能正常。

2. 定期维修更换定期对高低压配电柜进行维修和更换，以防止设备老化和故障发生。

具体维修和更换的项目包括：- 电器元件检修：对设备内部的电器元件进行检查和维修，如电容器、断路器等。

- 熔断器更换：根据设备使用情况，定期更换熔断器，以确保其正常工作。

- 接线端子检修：检查和维修接线端子，以保证电气连接可靠。

- 电缆更换：定期更换老化的电缆，以降低故障发生率。

- 维护记录更新：定期更新设备维护记录，记录设备维修和更换的情况。

三、维保频率高低压配电柜的维保频率应根据设备的使用环境和工作条件来确定。

一般情况下，维保频率可按照以下要求进行：1. 日常巡检：每天轮班检查设备的外部环境和温度，确保设备运行正常。

2. 定期巡检：每月进行一次定期巡检，包括外部环境检查、电气连接检查等。

3. 四季检查：每个季度对设备进行一次全面的巡检和维护，确保设备适应不同季节的工作环境。

4. 年度维修：每年对设备进行一次全面的维修和更换，保养设备并延长其使用寿命。

(完整word版)低压配电柜检修作业指导书

低压配电柜检修作业指导书—-按照更换抽屉单元元器件编写1.危害辨识1。

1 抽屉故障可能发生短路事故，引发上级开关跳闸.1。

2 内部元件故障不能有效分断电源，发生触电事故。

1.3 控制线路故障，操作失灵,引发机械伤害事故.1。

4 更换元件时,可能发生划伤事故。

1。

5 可能误分临近开关引发生产事故。

1.6 如与其他设备有连锁，可能引起连锁设备跳闸。

2。

准备阶段2.1 物资：需要更换的元件一套（含断路器,接触器，保护器,插件等).2.2 工具：起子，钢丝钳,尖嘴钳等常用工具一套,万用表一块，内六角扳手一套，活动扳手一把。

2.3 人员2人：至少有一人是熟练电工。

3. 实施阶段3.1 与工艺人员联系，填写停电联系票,确保该设备已停，可以检修(岗位班长在检修许可证上签字)。

3。

2 根据抽屉拉出的操作顺序操作，拉出相应的抽屉.3。

3 如果抽屉因机构连锁故障不能拉出,可用小起子插入面板右下角的小孔内,拨下面板锁定机构，打开面板修理好机构后，拉出抽屉检查.3.4 检查抽屉内部元件,确定需要更换的元件（含断路器，接触器，保护器，插件等）。

3。

5 元件应尽量同型号的产品，接线不能出现差错,防止发生短路或操作失灵事故；同时各接线端子要紧固，元件紧固，控制线路整理规范。

3。

6 开关、综合保护器保护定值要重新核对校验,符合要求，试验合格后，才能投入,作好记录。

3.7 抽屉送入或者拉出时，应对准相应的轨道，用力要均匀，以防损坏插件触头,发生短路事故。

3。

8 在试验位置试验控制回路（如抽屉无试验功能可外接控制电源试验控制回路）。

3。

9 通知工艺操作试车（填写送电联络票),盘车后点动试转，启动用观察运行电流是否正常（如电机反转,严禁在抽屉内部更换相序，应在盘后接线柱上更换相序，防止以后更换备用抽屉时，电机反转,发生机械事故.）4.交接阶段4.1 工具物资收回。

4.2 通知工艺，该设备已检修完毕。

低压配电柜检修方案

低压配电柜检修方案1.检查低压配电柜的外观。

包括检查柜体外壳是否有变形、氧化、划伤等情况，检查门锁是否紧固、密封是否完好。

如发现问题，及时更换或修理。

2.清洁低压配电柜。

使用压缩空气或吸尘器将低压配电柜内外的灰尘、杂物等清理干净。

注意清洁时要防止直接触摸低压元件。

3.检查低压配电柜内部连接。

检查主开关、断路器、保险器等的连接是否正常，有无松动或脱落。

同时，检查导线的绝缘情况，如出现老化、磨损等情况，要及时更换。

4.检修低压配电柜内部电器元件。

通过检查保险器、热继电器、电源插座等元件是否有松动、脱落、破损等情况，进行维修和更换。

特别注意电源插座的良好接触和绝缘性能。

5.试验低压配电柜的功能。

打开低压配电柜的门，按照设备功能说明书中的要求进行各项测试，如分合闸试验、负载试验、过载保护试验等。

记录测试结果并查找问题。

6.更换低压配电柜的配电保护器件。

根据低压配电柜的使用年限和保护器件的寿命来决定是否更换，以确保设备的安全运行。

同时也要注意选择适合的保护器件，以提高设备的性能和可靠性。

7.对低压配电柜进行绝缘测试。

使用绝缘电阻仪对低压配电柜的绝缘性能进行测试，如发现绝缘电阻低于正常范围，应及时采取措施加强绝缘。

8.检查低压配电柜的散热系统。

检查散热器、风扇等是否正常运行，清理散热器的散热片，确保低压配电柜的散热效果良好，防止过热引起故障。

通过以上的检修方案，可以对低压配电柜进行全面的检修和维护，确保其正常运行，提高设备的安全性和可靠性。

同时，也要注意合理制定检修计划，按计划进行检修，以减少生产和供电的中断时间。

在操作过程中，要注意安全，严格遵守操作规程，避免和电气设备直接接触，确保工作人员的人身安全。

低压配电柜检修保养计划

低压配电柜检修保养计划
低压配电柜应制定检查保养内容周期制定保养工作计划并实施定期，同时作好工作记录。

1、点检：点检时间为每月一次的常规检查项目：
1.1要查看各种仪表、指示灯是否正常，指示灯与开关状态是否一致，对各种仪表的数据（如电流、电压等）进行记录，查看各种接头是否有过热或者烧伤痕迹，接地线有无锈蚀或松动，标识是否完整，配电箱门锁是否到位；
1.2特别注意配电间是否有异味（烧焦的味道）；
1.3特别注意留意配电间是否有异常的声响；
2.操作人员要求：对从事配电柜设施的操作和检修人员必须持有电工操作证。

3.保养计划
3.1定期检修清扫低压柜、除尘检查。

（每半年一次）
3.2检查低压主母排。

紧固螺栓紧固，母线无过热现象。

（每半年一次）
3.2 紧固各开关二次线路、线缆。

熔断器是否完好以及其绝缘电阻的摇测。

（每半年一次）
3.3继电器、交流接触器检查，要求外表清洁，触点完好，无过热现象，无噪音。

（每半年一次）
3.4接地、接零线路检查，接地摇测。

（每半年一次）
3.5控制器开关位置是否正常、运行应正常，手动调试机械联锁分合闸是否可靠。

（每年一次）
3.6各互感器等二次接线头接触良好，紧固无松动，一、二次线无发霉。

（每年一次）
4.参照执行规范：
《变配电设备运行操作规程》
《变配电设备维护保养操作规程》
《变配电设备倒闸操作规程》
《变配电设备应急处理规程》
《接地电阻检测操作规程》。

高压低压配电柜的检修与维修流程

高压低压配电柜的检修与维修流程当今社会中，电力已经成为人们生活中不可或缺的一部分。

而高压低压配电柜作为电力系统中的重要组成部分，承担着分配和控制电能的关键任务。

然而，由于长期运行和外界环境的影响，配电柜可能会出现各种故障和问题。

因此，学习高压低压配电柜的检修与维修流程显得尤为重要。

本文将详细介绍高压低压配电柜检修与维修的流程。

一、故障排查与诊断在进行任何维修操作之前，首先需要进行故障排查与诊断。

这是判断配电柜问题所在的关键步骤。

1. 观察与记录：仔细观察配电柜的运行状态，注意是否有异常现象出现，如设备发出异响、指示灯显示异常等。

同时，将这些异常现象进行记录，以便后续的诊断过程。

2. 测量与检测：使用适当的检测设备，对配电柜进行必要的测量和检测。

包括电流、电压、温度等参数的测量，以及继电器、开关等元器件的工作状态检查。

通过这些测量数据，可以初步了解故障的可能原因。

3. 故障分析与判断：根据观察和测量结果，对故障进行分析和判断。

可能的故障原因包括元器件损坏、接线不良、过载等。

通过对可能的故障原因进行推断和排除，可以缩小故障范围，并确定下一步的维修方向。

二、维修方案的确定确定维修方案是高压低压配电柜维修的重要步骤。

根据故障的性质和程度，选择合适的维修方法和措施。

1. 维修方式的选择：根据故障的性质，可以选择在线维修或是离线维修。

在线维修是指在不停电的情况下进行维修，而离线维修则需要事先将配电柜停电。

根据实际情况，选择合适的方式来进行维修。

2. 维修措施的确定：根据故障的具体情况，确定采取的维修措施。

这可能包括更换损坏的元器件、重新接线、调整参数等。

在确定维修措施时，要确保操作的安全性和有效性。

三、维修操作的进行在完成前两个步骤后，即可进行具体的维修操作。

在进行维修操作时，要注意以下几点。

1. 安全第一：在任何时候都要将安全放在首位。

严格执行操作规程，佩戴好个人防护用具，确保自身和同事的安全。

2. 操作细节：维修过程中要注意操作的细节。

低压配电柜检修方案

低压配电柜检修方案低压配电柜是电气系统中非常重要的设备之一，负责将高压电源转化成适用于低压设备的电能供应。

为了确保低压配电柜的正常运行和安全使用，定期的检修和维护工作是必不可少的。

本文将为您介绍一套完整的低压配电柜检修方案。

1.检视外部情况：首先，对低压配电柜的外部情况进行检视，包括外观有无明显损坏、表面有无污渍或腐蚀等情况。

2.检测接地系统：接地系统是确保低压配电柜安全运行的重要设施，应检测接地电阻的大小以确保符合规定要求，并检查接地线路是否存在断裂或松脱情况。

3.检查电源电压：使用测试仪器对低压配电柜的电源电压进行测量，确保其与设定值相符，检查并记录各相电压的大小和波动情况。

4.检查进线开关及漏电保护器：对进线开关和漏电保护器进行检查，确保其正常工作状态和接线是否牢固。

5.检查断路器和熔断器：检查低压配电柜内的断路器和熔断器，确保其正常开关和断路功能。

6.检查接线端子：对低压配电柜内的接线端子进行检查，确保接线的牢固性和无松动等情况。

7.清洁低压配电柜：使用吹风机等工具将低压配电柜内部的灰尘、污渍等清理干净，确保设备内部干净整洁。

8.检查仪器仪表：对低压配电柜内的仪器仪表进行检查，确保其正常工作状态和指示准确性。

9.检查空开和保护设备：对低压配电柜中的空开和保护设备进行检查，确保其正常开关和功能。

10.检查散热器和通风系统：对低压配电柜散热器和通风系统进行检查，确保其正常工作和散热效果良好。

11.检查电缆连接和线路：对低压配电柜内的电缆连接和线路进行检查，确保无老化、断裂或磨损等情况。

12.检查联锁装置：对低压配电柜中的联锁装置进行检查，确保正常工作和有效保护。

13.测试运行：完成以上检查后，进行测试运行，模拟正常工作状态，确保低压配电柜的各项功能正常。

14.检查记录和整理资料：将检查过程中的各项数据和记录整理好，编制相关文件和报告，以备后续参考。

以上就是一套完整的低压配电柜检修方案，通过定期的检修和维护工作，可以确保低压配电柜的正常运行和安全使用，提高电气系统的可靠性和稳定性。

轨道衡低压配电柜更新检修方案

轨道衡低压配电柜更新检修方案
根据各单位报告及现场统计，各单位的负荷情况如下表示：
三、配电柜改造方法及主要施工工作量
1、配电柜改造方法
机动科要求：1）重新制作新低压柜；2）给驻厂员楼保留电度表；3）给负荷比较轻的质管科增设备用电源（仅供照明和电脑用），即利用编组站的备用变压器（20KV A）另引一回路给质管科，并在其一楼增设一个双投开关（便于自行切换）；4）在原配电柜位置用砖墙砌一个低配室，将配电室与质管科隔开，配电室门朝变压器侧外墙开，以。

高压低压配电柜的设备检修与维护要点

高压低压配电柜的设备检修与维护要点高压低压配电柜是工业生产中不可或缺的重要设备，它负责将电能从高压输电系统分配到各个低压回路中，确保电能的安全可靠供应。

为了保证配电柜的正常运行并延长其使用寿命，进行设备检修与维护是非常必要的。

本文将介绍高压低压配电柜设备检修与维护的要点。

一、定期巡视检查定期巡视检查是配电柜设备检修与维护的基础工作，通过巡视检查能够及时发现潜在问题，并采取相应的措施进行处理。

在巡视检查过程中，需注意以下要点：1.外观检查：检查配电柜壳体是否完好无损，有无锈蚀、变色等现象，还需检查柜体密封性能是否正常。

2.内部检查：打开配电柜门，检查内部的接线端子、断路器、开关等元器件是否松动或受损，有无异常状况。

同时检查电缆的绝缘状态是否正常，有无老化、磨损等现象。

3.测量检查：使用万用表等测试仪器，对配电柜内各个回路的电压、电流进行测量，确保电能的正常分配和供应。

4.记录检查：及时记录巡视检查的结果，包括问题的发现、处理方式以及维修情况，便于后续的跟踪和分析。

二、清洁维护配电柜的正常运行需要保持其内部清洁，并定期进行清洗和维护工作。

具体要点如下：1.确保配电柜周围的环境清洁，远离杂物和灰尘的堆积，以避免堆积物进入柜内损坏元器件。

2.使用专用的清洁剂和干净的布进行擦拭，注意不可使用有腐蚀性的溶剂和有潮湿的布进行清洁。

3.注意清洁电缆的表面，防止污垢和湿气对电缆绝缘层的损害。

4.定期清理配电柜内部的积尘和杂物，并进行控制盘内部的通风情况。

三、紧固固定配电柜的元器件在运行过程中会产生振动，如果固定不牢固，会导致接线端子松动或元器件脱落，从而引发安全事故。

因此，紧固固定是设备检修与维护中不可忽视的要点。

1.检查配电柜内各个元器件的固定螺丝是否松动，如有松动现象即时进行紧固。

2.针对经常振动的元器件，建议使用可靠的螺丝锁固件进行加固，确保其稳定性。

3.注意定期检查配电柜支架、地脚螺栓等部件是否牢固，有无损坏情况。

低压配电柜检修规程

低压配电柜检修规程
1.适用范围。

本规程适用于我公司400V低压开关柜设备的检修。

2.检修周期及检修项目。

2.1检修周期。

2.1.1检修周期取决于设备技术工况。

2.1.2每周进行一次维护性检查，每年应进行小修，四年～五年应进行大修，具体工期视项目而定。

2.1.3在发现异常情况以及断路器操动机构达到规定的操作次数时应进行临时检修。

2.1.4对电气回路应每月检查一次，对脱线、异味、烧头、损坏的元器件应及时更换处理。

2.1.5推行设备的状态检修,根据设备的使用情况合理安排,保证设备的性能。

3.检修项目。

3.1检查各测量、指示装置是否完好（指示准确）。

3.2检查柜内是否有异味及发热现象。

3.3检查各接线螺栓是否紧固，各部件温度是否正常（≤。

低压柜停电检修方案

一期原料低压配电柜停电检修方案一、目的：对一期原料1#、2#变进行停电检修，全面对变压器、低压柜各连接螺栓、母排等进行紧固维护。

为了确保电气停电检修高效有序进行，保证施工进度、施工质量和检修期间安全用电工作，特制定此方案。

二、影响范围：影响一期原料施工用电及低压用电设备。

三、停电时间：5月17日13:30—16:00四、停送电操作指挥小组：组长：方亚文成员：蒋久芳王智伟刘跃东停送电负责人：桂龙林邹超林职责：1、办理停送电申请、审批、操作；2、确定停、送时间；3、做好停、送电的监护和安全倒闸操作工作；4、负责相应工器具准备。

检修验收人：蒋久芳王智伟五、各配电柜检修责任人：其中1#、2#变压器检修负责人：桂龙林六、检修要求：1、各配电柜责任人对本柜主母排、副母排的所有连接螺栓进行紧固，对抽屉柜、端子排进行清灰紧线；2、各检修责任人对本柜内的接触器触点、电流互感器、电缆线磨损情况进行检查确认，有问题立即处理；2、其中E3AT、E4AT、E5AT、E6AT、E7AT柜体背面出线端防护板由铁板更换为有机玻璃板。

3、检修组严格控制检修时间，必须在16：00前完成检修及验收工作，确认可以送电，并反馈给停、送电负责人。

4、停送电负责人办理送电手续，并于16：00准时送电。

七、工器具：个人只带工具一套八、安全注意事项：1、所有电气人员应熟悉电气操作规程，各检修人员提前10分钟到岗位；2、所有操作必须有操作票，按照电气安全操作规程进行操作；3、在检修操作前，必须进行验电和接地，确保人身安全；检修作业完成后，必须拆除接地线并检查个人工器具有无遗留在柜体内；4、检修过程中，应做好自身的安全防护措施，严禁掉落工具或螺栓。

制造分厂二0一0年五月十七日。
