井下牌板模板及标准
井下牌板吊挂标准及材料
井下牌板吊挂标准及材料、设备的堆放标准为了推动公司标准化更上一个台阶，使工作做到精细化，对井下管理技术牌板吊挂要求及材料、设备的堆放进行统一规范，特制定标准如下：一、井下牌板吊挂标准（一）、掘进工作面吊挂要求掘进工作面共使用牌板为6块。
1、牌板内容为：巷道支护图、避灾路线图、综掘机进刀图（炮眼布置图及爆破图表）、循环图、通风系统图、监测监控系统图。
2、牌板要求吊挂在成巷部分，吊挂在距掌子面30～100m开外。
要求吊挂在行人侧的位置。
3、每100m移动一次。
4、牌板规格、材料：外框规格为：2500mm×650mm，材料为不锈钢外框；技术牌板规格为：800mm×600mm，内容材料为防水喷绘，便于清洗和擦洗。
5、牌板吊挂：15#煤层中吊挂要求牌板下平面距巷道底板高度为1.8m；12#煤层中吊挂要求牌板下平面距巷道底板高度为1.5m；牌板吊挂在同一垂直面上，上下端对齐。
若巷道倾角较大时，必须与水平成一定夹角，其角度不得大于巷道倾角。
6、煤巷（锚网巷道）牌板采用两个8#铁丝做的“S”钩配细链条悬挂。
7、煤巷（锚杆巷道）牌板采用专用锚杆配合两个8#铁丝做的“S”钩配细链条进行悬挂。
8、岩巷和喷浆巷道牌板要求采用射钉或膨胀螺栓配合“S”钩配细链条悬挂在巷道帮上。
9、卫生、完整要求：牌板的卫生要求干净，没有积尘，没有涂痕，字迹清晰，要保持完整。
10、牌板设计、加工、审批、发放由生产科负责，使用单位负责内容的提供、牌板的管理和吊挂。
（二）、采煤工作面的牌板吊挂要求采煤工作面共使用牌板为8块。
1、牌板内容为：工作面平面图、采煤机进刀图、工作面支护示意图、循环作业图、避灾路线图、通风系统图、监测监控系统图、最大最小控顶距图。
2、牌板的吊挂位置：牌板吊挂于工作面材料巷出口向外人行道一侧，距工作面100m开外。
每50m向外移动一次。
3、牌板规格材料：外框规格为：3300mm×650mm，技术牌板规格为：800mm×600mm，内容材料为防水喷绘，便于清洗和擦洗。
井下牌板吊挂标准
井下牌板吊挂标准（一）、掘进工作面吊挂要求掘进工作面共使用牌板为6块。
1、牌板内容为：巷道支护图、避灾路线图、综掘机进刀图（炮眼布置图及爆破图表）、循环图、通风系统图、监测监控系统图。
2、牌板要求吊挂在成巷部分，吊挂在距掌子面30～100m开外。
要求吊挂在行人侧的位置。
3、每100m移动一次。
4、牌板规格、材料：外框规格为：2500mm×650mm，材料为不锈钢外框；技术牌板规格为：800mm×600mm，内容材料为防水喷绘，便于清洗和擦洗。
5、牌板吊挂：15#煤层中吊挂要求牌板下平面距巷道底板高度为1.8m；12#煤层中吊挂要求牌板下平面距巷道底板高度为1.5m；牌板吊挂在同一垂直面上，上下端对齐。
若巷道倾角较大时，必须与水平成一定夹角，其角度不得大于巷道倾角。
6、煤巷（锚网巷道）牌板采用两个8#铁丝做的“S”钩配细链条悬挂。
7、煤巷（锚杆巷道）牌板采用专用锚杆配合两个8#铁丝做的“S”钩配细链条进行悬挂。
8、岩巷和喷浆巷道牌板要求采用射钉或膨胀螺栓配合“S”钩配细链条悬挂在巷道帮上。
9、卫生、完整要求：牌板的卫生要求干净，没有积尘，没有涂痕，字迹清晰，要保持完整。
10、牌板设计、加工、审批、发放由生产科负责，使用单位负责内容的提供、牌板的管理和吊挂。
（二）、采煤工作面的牌板吊挂要求采煤工作面共使用牌板为8块。
1、牌板内容为：工作面平面图、采煤机进刀图、工作面支护示意图、循环作业图、避灾路线图、通风系统图、监测监控系统图、最大最小控顶距图。
2、牌板的吊挂位置：牌板吊挂于工作面材料巷出口向外人行道一侧，距工作面100m开外。
每50m向外移动一次。
3、牌板规格材料：外框规格为：3300mm×650mm，技术牌板规格为：800mm×600mm，内容材料为防水喷绘，便于清洗和擦洗。
4、牌板吊挂：15#煤层中吊挂要求牌板下平面距巷道底板高度为1.8m；12#煤层中吊挂要求牌板下平面距巷道底板高度为1.5m；要求牌板吊挂在同一垂直面上，上下端对齐。
最新井下牌板模板及标准
牌板设计及具体标准
03 技术管理类牌板
说明： 规格：400mm×300mm 材质：铝塑板、单面。 样式：白底、红字。
安装要求：单独悬挂牌板，吊挂在人行道侧巷道帮部，距离层仪平距不 超过2m，距底板1.3-1.5m。
牌板设计及具体标准
03 技术管理类牌板
说明： 规格：400mm×300mm 材质：铝塑板、单面。 样式：白底、红字。
牌板设计及具体标准
01 通用牌板类
说明： 规格：400mm×300mm 材质：铝塑板、单面。 安装要求：单独悬挂牌板，水仓附近帮部，高度1.5m；
牌板设计及具体标准
01 通用牌板类
说明： 规格：400mm×300mm 材质：铝塑板、单面。 样式：白底、红字。 安装要求：单独悬挂牌板，在水仓附近帮部，高度1.5m;
明
4、单独悬挂牌板，应四角固定，保证平整度，锚喷支护巷道固定点为水泥钉或膨胀螺
丝，锚网梁支护巷道为帮部平整网片，使用扎带固定。
5、其它标识、牌板严格按照《祁东煤矿井下标识、牌板标准手册》进行安装；
6、牌板的卫生要求干净，没有积尘，并保持完整；
牌板设计及具体标准
01 通用牌板类
说明：
规格：400mm×300mm 材质：铝塑板、单面。 样式：白底、红字。 绘图及箭头要求：巷道宽度为4mm，所画巷道覆盖整个图框，字体为GB楷体， 高度5mm； 安装要求：单独悬挂，高度1.5m，巷道中部或岔门处；
牌板设计及具体标准
04 一通三防类牌板
牌板设计及具体标准
04 一通三防类牌板
说明： 规格：260mm×180mm 材质：PVC板、单面。 安装要求：通过牌板上下两个孔固定在传感器附近或者与传感器固定在 一起
煤矿安全质量标准化牌板标准

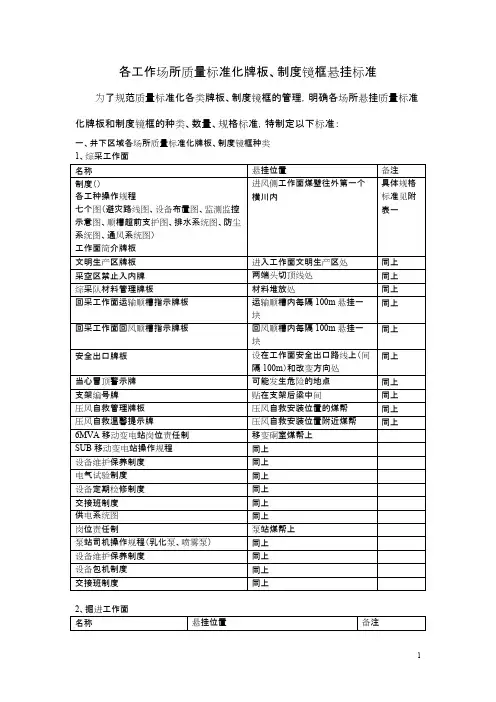

各工作场所质量标准化牌板、制度镜框悬挂标准为了规范质量标准化各类牌板、制度镜框的管理，明确各场所悬挂质量标准化牌板和制度镜框的种类、数量、规格标准，特制定以下标准：一、井下区域各场所质量标准化牌板、制度镜框种类1、综采工作面名称悬挂位置备注制度（）各工种操作规程七个图（避灾路线图、设备布置图、监测监控示意图、顺槽超前支护图、排水系统图、防尘系统图、通风系统图）工作面简介牌板进风侧工作面煤壁往外第一个横川内具体规格标准见附表一文明生产区牌板进入工作面文明生产区处同上采空区禁止入内牌两端头切顶线处同上综采队材料管理牌板材料堆放处同上回采工作面运输顺槽指示牌板运输顺槽内每隔100m悬挂一块同上回采工作面回风顺槽指示牌板回风顺槽内每隔100m悬挂一块同上安全出口牌板设在工作面安全出口路线上（间隔100m）和改变方向处同上当心冒顶警示牌可能发生危险的地点同上支架编号牌贴在支架后梁中间同上压风自救管理牌板压风自救安装位置的煤帮同上压风自救温馨提示牌压风自救安装位置附近煤帮同上6MVA移动变电站岗位责任制移变硐室煤帮上SUB移动变电站操作规程同上设备维护保养制度同上电气试验制度同上设备定期检修制度同上交接班制度同上供电系统图同上岗位责任制泵站煤帮上泵站司机操作规程（乳化泵、喷雾泵）同上设备维护保养制度同上设备包机制度同上交接班制度同上2、掘进工作面名称悬挂位置备注制度规程八个图（避灾路线图、防尘防灭火示意图、监测监控示意图、通风系统图、支护断面图、进刀工艺流程图、作业循环图、设备布置图）工作面简介牌板辅助运输巷道工作面往外第三个和第四个横川之间左侧煤帮具体规格标准见附表一文明生产区牌板进入工作面文明生产责任区处煤帮醒目的位置同上煤帮（顶板）未支护牌板未支护的顶帮区域同上顶板离层仪管理牌板安装离层仪处西北角煤帮上同上巷道标志牌板巷道“十”或“丁”字口处顶板中间位置同上电话标志牌板电话旁边便于观看的煤帮位置同上掘进队材料堆放牌板材料堆放处同上局扇管理牌板距局扇2米范围内同一侧煤帮上同上局扇包机牌板悬挂于局扇上便于观看处同上压风自救管理牌板压风自救安装位置的煤帮同上压风自救温馨提示牌压风自救安装位置附近煤帮同上防突管理牌板同上3、中央（采区）变电所名称悬挂位置备注场所名称标志牌板门的两边具体规格标准见附表一非工作人员禁止入内牌板门的两边同上九个相关制度各工作操作规程图纸室内墙壁同上禁止合闸牌板禁止合闸的开关上同上设备完好牌设备正面同上设备入井许可证牌设备正面同上电缆指向牌电缆表面同上设备标志牌设备上吊挂同上电压等级牌设备正面同上设备状态牌设备上吊挂同上停送电牌停送电开关上同上主要大型设备编号牌设备上放置同上工作牌工作地点处同上灭火器材管理牌板消防沙箱上同上高压危险禁止牌高压开关上吊挂及其附近放置同上正在检修不准送电指示被检修开关或线路的上一级开关上吊同上牌挂当心触电牌板易发生触电危险的设备或设施上同上设备编号牌设备正面同上4、临时变配点名称悬挂位置备注场所名称标志牌板门的两边具体规格标准见附表一非工作人员禁止入内牌板门的两边同上三个制度（设备运行维护保养制度、设备定期检变配点内煤帮上同上修制度、电气试验制度）各种操作规程禁止合闸牌板禁止合闸的开关上同上设备完好牌设备正面同上设备入井许可证牌设备正面同上电缆指向牌电缆表面同上设备标志牌设备上吊挂同上电压等级牌设备正面同上设备状态牌设备上吊挂同上停送电牌停送电开关上同上主要大型设备编号牌设备上放置同上工作牌工作地点处同上灭火器材管理牌板消防沙箱上同上高压危险禁止牌高压开关上吊挂及其附同上近放置正在检修不准送电指示牌被检修开关或线路的上同上一级开关上吊挂当心触电牌板易发生触电危险的设备同上或设施上设备编号牌设备正面同上5、采区水仓名称悬挂位置备注场所名称标志牌板门的两边具体规格标准见附表一要害场所闲人免进牌板门的两边同上大型水泵编号牌设备或设施上吊挂同上设备完好牌设备正面同上设备入井许可证牌设备正面同上设备编号牌设备正面同上6、中央水泵房名称悬挂位置备注场所名称标志牌板门的两边具体规格标准见附表一要害场所闲人免进牌板门的两边同上九个相关制度各工种操作规程图纸室内墙壁同上大型水泵编号牌设备或设施上吊挂同上大型设备包机牌设备上吊挂同上主要设备技术特征牌板室内放置同上设备完好牌设备正面同上设备编号牌设备正面同上开关标识牌水泵阀门上同上设备入井许可证牌板设备正面同上7、皮带输送机名称悬挂位置备注禁止乘输送带牌板禁止乘人的带式输送机，每隔50米设一个具体规格标准见附表一必须桥上通过牌板设过桥处同上①主提升皮带六个制度一个规程（要害场所管理制度、岗位责任制度、交接班制度、干部上岗检查制度、巡回检查与定期检修制度、设备包机制度、操作规程）四个图纸（皮带运输系统图、电气原理图、皮带制动液压图、巡回检查路线图）②主运输皮带四个制度一个规程（岗位责任制度、交接班制度、巡回检查与定期检修制度、设备包机制度、操作规程）技术特征卡巡回检查线路图③顺槽皮带四个制度一个规程（岗位责任制度、交接班制度、巡回检查与定期检修制度、设备包机制度、操作规程）技术特征卡主提升皮带机房墙壁、主运输皮带机头硐室内或皮带机头靠行人道一侧的煤帮上同上8、刮板输送机名称悬挂位置备注必须桥上通过牌板设过桥处具体规格标准见附表一六个制度一个规程（设备包机刮板输送机机头行人侧煤帮同上制度、设备运行维护保养制度、上设备定期检修制度、岗位责任制、交接班制度、巡回检查制度、操作规程）9、避灾路线名称悬挂位置备注避水灾路线牌巷道煤帮同一侧，沿避灾路具体规格标准见附表一线每隔100m悬挂，拐弯处、“十”和“丁”口处必须悬挂避瓦斯·煤尘·火灾路线牌同上同上10、辅助运输线路名称悬挂位置备注巷道指向牌板辅助运输线路上分叉口具体规格标准见附表一主要巷道标志牌板在巷道入口处同上转弯标志牌板转弯路段的入口处顶板同上会车牌板会车处的煤帮上同上乘车牌板乘车点的煤帮上同上转弯减速牌板车辆行驶巷道的转弯处同上车辆靠中间行驶牌板车辆行驶巷道的顶部同上同上限速牌板需要限速的路段车辆行驶方向的右侧煤帮禁行牌板禁行路段入口处的巷道顶部同上转向指示牌板转弯处前方的煤帮上同上候车室灯箱井底候车处顶板上同上运人车停车点牌板井底车场停车点的巷道顶板同上里程标志牌运输线路的煤帮上同上路线提示牌板行人行车路线的拐弯处同上驶入各工作面指示牌板各工作面入口煤帮上同上鸣笛指示牌机动车通过巷道交叉处和弯同上道前20-30m鸣笛处10、各类通风牌板名称悬挂位置备注密闭检查牌板密闭墙体正中位置具体规格标准见附表一风门管理牌板风门右侧墙壁同上风桥管理牌板风桥下部行人侧墙壁正中位同上置调节风窗牌板调节风窗右侧墙壁同上隔爆水棚牌板水棚行人侧墙壁正中位置同上煤层注水管理牌板注水钻场3米范围同上测风牌板测风站一侧墙壁正中位置同上瓦斯检查牌板采面设在切眼探头处，掘进同上面设在回风流与全风压混合处横川范围内。
煤矿牌板制作标准
山西XX能源集团煤矿牌板制作标准质标办技术参数牌和设备包机牌规格为：600×400mm,不锈钢边框，白底，表格边框为红色，标题为红色字，内容为黑色字。
规格：150×120mm 规格：300×200mm 白底，蓝色椭圆框，红字 白底、蓝框、红字单体柱编号牌规格：105×70mm ，进风巷为白底蓝字，回风巷为白底红字。
压风管路编号牌 防尘管路编号牌规格：100×60mm 规格：100×60mm 白底，蓝色椭圆框，蓝字 白底，蓝色椭圆框，红字排水管路编号牌 防尘管路指向牌规格：100×绿底、红色椭圆框，红字 规格：120×90mm白底、红箭头（左右向），白字压风管路指向牌 排水管路指向牌规格：120×90mm 规格：120×90mm白底，蓝箭头（左右向），白字 白底，蓝箭头（左右向），白规格：600×400mm 。
黑底白字钻孔管理牌 放水器管理牌规格：200×150mm 。
白底红字栅栏警示牌规格：250×150mm ，红底白字规格：105×60mm （50×25mm ） 规格：80×50mm 白底，红字，纸质材料 白底，红字电缆指向牌规格：140×70mm （70×36mm ） 红底，白字。
分左右两种方向设备名称牌规格：170×65mm ，白底、红框、黑字，用于中变内设备的名称牌。
开关操作警示牌规格：100×150mm 规格：200×100mm白底，红字，磁性牌板主水泵标识牌规格：300×150mm ，白底，红字探放水点指示牌绿底，黑字，红标题，金属边框钻孔管理牌规格：120×90mm。
红底白字规格：200×150 mm。
白底黑字红标题涌水点公示牌金属框，规格：500×350mm 工作面牌板金属框，规格：650×450mm分站管理牌金属框，规格：420×300mm中变图纸金属框，规格：940×640mm泵站、中变制度牌板，规格：3500×1500mm。
井下牌板规格及悬吊标准
井下牌板规格及悬吊标准牌板规格及悬吊标准为了进一步加强井下牌板管理，以实现人机物环的完美统一。
按照《煤矿安全生产标准化基本要求及评分方法（试行）》及“五精”（精细、精准、精确、精益、精美）管理要求制定本标准，望各责任科室认真遵照执行。
一、责任科室：各使用单位及所属区域责任科室、队1、场所名称标识牌规格：20*30；悬吊标准：悬挂于门左侧墙体，牌板上边离地1.5m；2、“非工作人员禁止入内”牌板规格：40*60；悬吊标准：悬挂于门左侧墙体，牌板上边离地1.5m；3、库房标识牌规格：20*30；悬吊标准：统一悬挂在库房门的上方中心位置；4、皮带输送机头安全警示类牌板规格:60*80；悬吊标准：统一悬挂在输送机机头10米范围内，在行人侧悬挂，牌板上边离地1.5m；5、各种管路三通阀门牌板规格：三通阀门管理牌￠426、325、218、168管统一为15*20、￠114统一为10*15、￠85、60、48统一用8*12；悬吊标准：必须悬挂在阀门进风侧、距三通阀门10cm，牌板上边与管路空隙要求≤2cm；（注：当出现牌板上下同时悬挂时，要求上下对齐）6、材料管理牌板规格：20*30（材料平台处）、40*60（巷道材料堆放点）；悬吊标准：悬挂在材料堆放点1m范围内，牌板上边离地1.5m；（注：要求牌板内容及时更新、固定要可靠简单、牌板内容与实际一致）7、交接班牌板及其记录盒规格：40*60（瓦斯员交接班牌板）、20*30（各工种交接班记录盒）；悬吊标准：统一悬挂在交接班地点20m范围内，牌板上边离地1.5m；二、责任科室--通风科：1、井下所有密闭、挡风墙管理牌、禁止入内牌、瓦斯公布牌规格：40*60；悬吊标准：必须整齐均匀布置在栅栏的中央，要求各牌板成一线布置；牌板上边离地1.5m；(注：当出现按标准悬挂有困难时，必须经安标办现场核实后决定悬挂标准，原则上禁止入内牌不允许离开栅栏悬挂，管理牌板、瓦斯公布牌不允许悬挂在相关区域5m范围以外；要求做到便于观察、填写、管理)2、隔爆水棚、防尘水幕管理牌规格：40*60；悬吊标准：悬挂在进风侧距隔爆水棚和防尘水幕前5m范围内，隔爆水棚区间与其他牌板要求做到整齐一致；牌板上边离地1.5m；（另：轨道大巷相关牌板与墙体上红色界边上边对齐）3、压风自救、供水施救设施管理牌规格：40*60；悬吊标准：要求在相关设施5m范围内悬挂，且悬挂在设施的行人侧，牌板上边离地1.5m；4、抽采钻孔管理牌规格：15*20；悬吊标准：悬挂在钻孔20cm范围内，要求悬挂牢固简单，高度以钻孔高度为准；5、抽采放水器、除渣装置管理牌规格：15*20；悬吊标准：统一悬挂在瓦斯管路上，牌板上边离地1.5m；6、消防器材管理牌规格：40*60；悬吊标准：悬挂在设施3-5m 范围内，牌板上边离地1.5m；7、风门管理牌规格:40*60；悬吊标准：统一悬挂在第一道风门左侧的墙体上，要求风门开启后离风门边50cm，牌板上边离地1.5m；8、风窗管理牌板规格：40*60；悬吊标准：统一悬挂在风窗安装地点左侧墙体上，要求离风窗墙体≤5m,牌板上边离地1.5m；9、风桥管理牌板规格：40*60；悬吊标准：统一悬挂在风桥墙体5m范围内，牌板上边离地1.5m；10、测风牌规格：40*60；悬吊标准：其管理牌板统一悬挂在测风站行人侧界边处第一架内，要求均匀排布于测风站的中心位置，牌板间距50cm，牌板上边离地1.5m；11、瓦斯检查牌规格：40*60；悬吊标准：统一悬挂在检查地点的行人侧5m范围内，牌板上边离地1.5m；12、监控分站管理牌板规格：40*60；悬吊标准：悬挂在分站3m 范围内，牌板上边离地1.5m；13、一氧化碳、烟雾、甲烷传感器管理牌板规格：15*20；悬吊标准：统一悬挂在传感器安设地点3m范围内，牌板上边离地1.5m；14、局部通风机管理牌板规格：40*60；悬吊标准：统一悬挂在局部通风机行人侧3m范围内，牌板上边离地1.5m；15、主副井禁止烟火、禁止酒后下井、禁止穿化纤衣服、必须携带矿灯、矿帽、自救器牌板规格：20*30；悬吊标准：统一悬挂在井口20m范围内，牌板上边离地1.5m；16、风筒标识牌规格：10*10；悬吊标准：编号面朝进风方向；17、风机管理标识牌规格：20*30；悬吊标准：平行悬挂在风机端中部，牌板上边离风机10cm；18、井下风速传感器牌板规格：15*20；悬吊标准：统一与测风站牌板齐平悬挂；19、井下读卡器牌板规格：20*30；悬吊标准：悬挂在面对读卡器的右侧，牌板上边离地1.5m，尽量与设备齐平悬挂；20、井下人员定位分站、电源箱、广播分站、无线通讯基站牌板规格：20*30；悬吊标准：与设备齐平悬挂；21、钻场管理牌板规格：40*60；悬吊标准：悬挂在护网中部，牌板上边离地1.5m，平行于巷道腰线；三、责任科室--机运科1、接地管理牌规格:15*20；悬吊标准：与接地线保持10cm距离，牌板上边离地1.5m；2、电话标识牌规格：40*60；悬吊标准：电话应在统一规格的牌板上固定，并在其中标明各类联系电话，牌板上边离地1.5m，同时设置有直通电话、固定电话时应并列设置，井下所有电话统一固定在墙体上；3、电气试验及定期检修制度、交接班制度、领导干部上岗制度、消防管理制度、岗位责任制、变电所操作规程、设备运行保养制度、准备巡查制度、设备包机制度等各制度管理盒规格;60*80；悬吊标准：统一悬挂在室内墙体上离地1.5m，统一一线悬挂；4、禁止合闸牌板规格：20*30；悬吊标准：悬挂在合闸的开关上，统一高度；5、电缆指向牌规格:2*5；悬吊标准：贴电缆表面，主电缆（直线段）每100m贴一个，低压电缆（直线段）每50m贴一个。
煤矿各类管理牌板制作尺寸标准
煤矿各类管理牌板制作尺寸标准引言煤矿是一种特殊的工作场所，为了保障矿工的生命安全和工作环境的良好状态，煤矿各类管理牌板在煤矿内得到广泛应用。
煤矿各类管理牌板主要用于标识、警示和指导相关人员的行为，因此其制作尺寸标准是十分重要的。
本文将介绍煤矿各类管理牌板制作尺寸标准的相关要求。
1. 管理牌板的分类煤矿各类管理牌板可以根据其用途和功能进行分类。
常见的管理牌板包括安全警示牌、作业指导牌、风险提示牌、设备标识牌等。
2. 管理牌板的尺寸标准煤矿各类管理牌板的尺寸标准应符合相关法规和标准要求，以确保信息的清晰、易读和有效传达。
下面介绍一些常见管理牌板的尺寸标准：2.1 安全警示牌安全警示牌是用于提醒矿工注意安全事项和危险区域的牌板。
安全警示牌的尺寸标准应符合国家标准 GB/T 28987-2012《标志与表示用色和适用环境规范》的要求。
一般情况下，安全警示牌的尺寸为300mm x 400mm，牌板上的图案和文字应清晰可见。
2.2 作业指导牌作业指导牌是用于指导矿工正确操作和作业流程的牌板。
作业指导牌的尺寸标准应根据具体作业流程和操作要求进行设计。
一般情况下，作业指导牌的尺寸为400mm x 600mm，牌板上的文字和图案应清晰明了，易于理解和操作。
2.3 风险提示牌风险提示牌是用于提醒矿工注意潜在风险和安全防范措施的牌板。
风险提示牌的尺寸标准应符合国家标准 GB 28988-2012《标志与表示用形状和表示方法规范》的要求。
一般情况下，风险提示牌的尺寸为300mm x 300mm，牌板上的图案和文字应能够清晰传达风险信息。
2.4 设备标识牌设备标识牌是用于标识和说明设备性能、使用要求和注意事项的牌板。
设备标识牌的尺寸标准应根据具体设备的大小和形状进行设计。
一般情况下，设备标识牌的尺寸为200mm x 200mm，牌板上的文字和图案应能够清晰传达设备信息。
3. 其他注意事项除了制作尺寸标准外，煤矿各类管理牌板的制作材料和颜色也需要符合相关要求。
井下各类标志牌板管理规定
2.3离层仪牌板2.3.1牌板规格材料：300mmX250mm,材料为铝板反光喷绘。
2.3.2吊挂在巷道行人侧帮部距顶1500mm的位置，字面向外，与离层仪对齐悬挂。
2.3.3由施工单位负责吊挂、管理、记录，当巷道施工完毕后，交付于技术科管理；若变更施工单位时，由技术科负责向下一施工单位移交。
3.4、严格按照要求吊挂，不得出现字迹不清，内容不实，日期不符，不得出现缺失，损坏等现象，否则纳入质量标准化进行考核。
2.4避灾路线牌板瓦斯、煤尘、火灾避灾线路牌板2.4.1 数量：34块2.4.2 牌板规格及材料外框规格：400mmX250mm,材料为铝板反光喷绘。
材料为铝板，内容材料为喷绘，底色为黄色、黑字黑框、红色箭头。
2.4.3牌板吊挂：固定在巷道的帮部主要在井巷交叉点，指明避灾方向，距巷道底板高度为1.5m，牌板上下边与巷道底板平行。
2.7.2 牌板规格及材料外框规格：400mm ×300mm材料为铝板，内容材料为喷绘，底色为绿底白字白框白色箭头2.7.3牌板吊挂：将牌板用宠物链固定过桥上方的顶板上。
2.8灭火器管理牌板2.8.1数量：根据灭火器材数量制定牌板数量2.8.2 牌板规格及材料外框规格：400mm ×300mm材料为铝板，内容材料为喷绘，底色为绿底白字白框白色箭头2.8.3牌板吊挂：将牌板用宠物链固定过桥上方的顶板上。
2.9测风牌板2.9.1 数量：根据现场测风点需要制定牌板数量2.9.2牌板规格及材料外框规格：700mm ×550mm材料为铝板，内容材料为喷绘，底色为白底红框红字2.9.3 牌板吊挂：先将一根4分钢管固定在巷道帮部，距底板1.5m，再将牌板用宠物链固定在钢管上。
2.10密闭检查牌板2.10.1 数量：根据密闭数量制定牌板数量2.10.2 牌板规格及材料外框规格：700mm ×550mm材料为铝板，内容材料为喷绘，底色为白底红框红字2.10.3牌板吊挂：先将一根4分钢管固定在巷道帮部，距底板1.5m，再将牌板用宠物链固定在钢管上。
三河尖煤矿井下图牌板技术规范(增补版2)
3、表面：普通打印机打印，双面。
1、每50排锚杆安装1个；
2、采用12#渡锌铁丝两角吊挂在该排锚杆靠人行道一侧、距巷帮600mm处，表面朝向与巷道方向一致；
3、吊挂端正，高度一致，走向成线。
1、作业单位提供所需牌板数目；
2、插卡由作业单位自行按统一模板制作；
3、固定端正。
由斜巷管理单位提供牌板内容。
1-27
放炮警戒牌
1、基板：3mm厚铝板；
2、表面：反光即时贴，双面贴。
与警戒网配合使用
1-28
巷道顶板离层观测记录牌
1、基板：4mm厚硬质塑料板；
2、表面：反光即时贴，单面贴。
1、每一测点安装一块；
2、采用12#渡锌铁丝两角吊挂在巷道帮部，一条巷道有多个测点时统一吊挂在某一帮；
3、吊挂端正，高度（距巷道顶板）一致。
由作业单位提供转载点数目及责任人姓名。
1-17
设备管理牌
1、基板：4mm厚硬质塑料板；
2、表面：反光即时贴，单面贴。
1、安装在对应设备存放处的巷帮；
2、采用12#渡锌铁丝四角固定，表面朝外；
3、固定端正，高度（距巷道底板）一致。
1、标注设备为煤电钻、风钻等小型设备，以及运输设备大型备件；
2、表面：反光即时贴，单面贴。
1、管路由外向里按节编号，每节1个号；
2、采用专用卡揽固定在每节管路的外端，牌板下边中部一点固定；
3、固定端正；
4、卡揽图另附。
由作业单位提供防尘水管和压风管规格和节数。
1-7
岗位操作牌板
1、基板：4mm厚硬质塑料板；
2、表面：普通即时贴，单面贴，装饰图案、字符另行设计；
井下各专业各类标识牌板使用标准xxxxxxxx
井下各专业各类标识牌板使用标准xxxxxxxx井下各专业各类标识牌板使用标准通用部分：1.巷道距离标识材质：铝制，双面，反光。
样式：白底，红字，红框。
字体：仿宋体加粗。
安装要求：通过牌板顶部两圆孔进行横向吊挂，沿巷道由外向里吊挂，吊挂位置统一，高度要一致。
2.材料标志牌材质：铝板，单面，反光。
样式：白底，红字，白边。
字体：仿宋字体加粗。
填写要求：黑色粗彩笔填写。
安装要求：在牌板上沿正中位置打Ф8mm螺丝孔，螺丝尾部挂50mm×20mm铁片用于吊挂牌板。
其它要求：同类材料堆放不得超过2处；“状态”一栏填写“备用”或“回收”。
采煤专业各类标识牌板：1.制度牌板、大样图板：制度牌板：1.现场交接班制度2.事故分析追查制度3.机电设备管理制度4.设备巡回检查制度5.设备定期检修制度6.设备包机制度7.机电干部上岗查岗制度8.油脂管理制度大样图板：1.工作面巷道布置示意图（工作面相对位置及巷道布置方式）2.工作面支护及两巷超前支护示意图（附最大、最小控顶距剖面图）3.正规循环作业图标及经济技术指标表4.供电系统图5.工作面机电设备布置图6.通风机避灾路线图（通风路线、水、火、瓦斯的避灾路线）7.安全监测监控图8.生产系统图（运输、排水、通风）悬挂标准：制度牌板和大样图板要统一挂在进风巷（两进一回时挂在进风巷）巷口以里50米范围内，悬挂位置便于职工观看。
用角铁将图牌板上下端固定，排成一平面。
吊挂顺序由外向里分别是：制度牌板（①→⑧）→大样图板（①→⑧）。
2.其它牌板架号示意图单体柱编号示意图图牌板样式：制度牌板、大样图板：样式：白底，红字。
字体：仿宋体。
临时牌板：每4张插图排在一整张大纸（800*600mm）上，到技术部用工程图打印机出图，用胶带纸粘贴在图版上。
样式：白底黑字。
字体：仿宋字体。
架牌号示意图：材质：铝板，双面，反光。
样式：底色为天蓝色，字为白色。
字体：仿宋体加粗。
安装要求：支架编号由机头向机尾依次排列，双面印号，吊挂时通过上端中部圆孔固定，面向机头、机尾，吊挂在支架顶梁上成一条直线。
煤矿井下牌板
办公室：
我部门因井下地质、测量、防治水工作需要，需制作以下牌板，望领导批示。
名称
规格（mm）
数量（块）
材质
“有掘必探”管理牌板
950×655
5
铝合金边框、防火板材质、绿底白字，有机玻璃罩
导线点管理牌板
200×ห้องสมุดไป่ตู้50
30
铝塑板，蓝底白字
帮孔消失位置牌板
300×200
20
铝塑板，蓝底白字
涌水量观测牌板
300×200
10
铝塑板，蓝底白字
钻探位置牌板
300×200
10
铝塑板，蓝底白字
物探位置牌板
300×200
10
铝塑板，蓝底白字
物探管理牌板
600×400
10
铝塑板，蓝底白字
附：各牌板内容
地测部
2017年12月4日
导线点管理牌板
帮孔消失位置
物探位置
钻探位置
物探管理牌板
巷道名称
物探地点
物探设备
物探时间
物探距离
物探单位
成果及结论
井下牌板制作标准
一通三防部
6
巷道布置平剖面图
600mm×400mm
蓝底白字
采面泵站处
同上
生产技术科
生产部
2
7
避水灾路线指示牌
300mm×200mm
采面泵站处、巷道拐角处
同上
安检科
安监部
10
8
避火灾、瓦斯煤尘爆炸路线指示牌
300mm×200mm
采面泵站处、巷道拐角处
同上
安检科
安监部
10
9
通风路线示意图
600mm×400mm
一通三防部
12
3
煤与瓦斯突出矿井防突管理牌板
600mm×400mm
蓝底白字
机巷距工作面3-5米处行人道侧1.5米高
同上
防突科
一通三防部
4
煤与瓦斯突出矿井防突措施牌板
600mm×400mm
蓝底白字
与防突管理牌版并排悬挂
同上
防突科
一通三防部
5
抽放钻孔管理牌板
300mm×200mm
蓝底白字
巷道抽放孔处
同上
600mm×400mm
蓝底白字
变电所内墙壁上
机电科
机电部
3套
14
测风记录牌板
600mm×400mm
蓝底白字
测风站内回风侧，进风方向左侧，1.6米高
通风科
一通三防部
30
15
监控分站管理牌板
600mm×400mm
蓝底白字
监控分站侧，分站前1米处，1.6米高
通风科
一通三防部
40
16
密闭检查牌板
600mm×400mm
防突科
井下各类标志牌板管理规定
2.3离层仪牌板2.3.1牌板规格材料：300mmX250mm,材料为铝板反光喷绘。
2.3.2吊挂在巷道行人侧帮部距顶1500mm的位置，字面向外，与离层仪对齐悬挂。
2.3.3由施工单位负责吊挂、管理、记录，当巷道施工完毕后，交付于技术科管理；若变更施工单位时，由技术科负责向下一施工单位移交。
3.4、严格按照要求吊挂，不得出现字迹不清，内容不实，日期不符，不得出现缺失，损坏等现象，否则纳入质量标准化进行考核。
2.4避灾路线牌板瓦斯、煤尘、火灾避灾线路牌板2.4.1 数量：34块2.4.2 牌板规格及材料外框规格：400mmX250mm,材料为铝板反光喷绘。
材料为铝板，内容材料为喷绘，底色为黄色、黑字黑框、红色箭头。
2.4.3牌板吊挂：固定在巷道的帮部主要在井巷交叉点，指明避灾方向，距巷道底板高度为1.5m，牌板上下边与巷道底板平行。
2.7.2 牌板规格及材料外框规格：400mm ×300mm材料为铝板，内容材料为喷绘，底色为绿底白字白框白色箭头2.7.3牌板吊挂：将牌板用宠物链固定过桥上方的顶板上。
2.8灭火器管理牌板2.8.1数量：根据灭火器材数量制定牌板数量2.8.2 牌板规格及材料外框规格：400mm ×300mm材料为铝板，内容材料为喷绘，底色为绿底白字白框白色箭头2.8.3牌板吊挂：将牌板用宠物链固定过桥上方的顶板上。
2.9测风牌板2.9.1 数量：根据现场测风点需要制定牌板数量2.9.2牌板规格及材料外框规格：700mm ×550mm材料为铝板，内容材料为喷绘，底色为白底红框红字2.9.3 牌板吊挂：先将一根4分钢管固定在巷道帮部，距底板1.5m，再将牌板用宠物链固定在钢管上。
2.10密闭检查牌板2.10.1 数量：根据密闭数量制定牌板数量2.10.2 牌板规格及材料外框规格：700mm ×550mm材料为铝板，内容材料为喷绘，底色为白底红框红字2.10.3牌板吊挂：先将一根4分钢管固定在巷道帮部，距底板1.5m，再将牌板用宠物链固定在钢管上。
三河尖煤矿井下图牌板技术规范(增补版2)-
4、吊挂端正。
由作业单位提供所需牌板数目。
1-22
职工休息处
标志牌
1、基板：4mm厚硬质塑料板；
2、外表：反光即时贴，单面贴。
1、安装在职工临时休息处的外端；
2、采用12#渡锌铁丝四角固定在巷道摆放座椅一帮的中部，外表朝外；
3、固定端正。
1-23
衣架标志牌
1、基板：5mm厚有机玻璃板；
3、吊挂端正，高度〔距巷道顶板〕一致，走向成线。
由作业单位提供施工巷道总长度。
2-6
锚喷巷道喷浆管理牌
1、基板：4mm厚硬质塑料板；
2、外表：反光即时贴，单面贴。
1、采用12#渡锌铁丝吊挂在施工巷道初喷与复喷接茬处的巷帮；
2、吊挂端正。
牌板内容〔黑字局部〕每班由当班班长填写；
2-7
转载点喷雾
责任牌
1、基板：4mm厚硬质塑料板；
1-19
净化水幕
责任牌
1、基板：5mm厚有机玻璃板；
2、外表：反光即时贴，双面贴。
1、安装在两道净化水幕的钢管上；
2、采用12#渡锌铁丝两角吊挂；
3、吊挂端正。
由作业单位提供牌板数目及责任人姓名。
1-20
阀门标识牌
〔压风管、防尘水管〕
1、基板：5mm厚有机玻璃板；
2、外表：反光即时贴，单面贴。
1、不同管路分类由外向里依次编号标识；
2、外表：普通即时贴，单面贴，装饰图案、字符另行设计；
3、加不锈钢边框。
1、在两道相应岗位点吊挂；
2、采用12#渡锌铁丝四角吊挂、固定在岗点巷帮，需挂多块牌板的岗点拉走向双趟8#渡锌铁丝四角吊挂、固定；
3、外表朝外，吊挂端正，高度一致。
煤矿井下通风牌板
⑴
规格：高400 长500 加工40块镶不锈钢边⑵
规格：高400 长500 加工100块镶不锈钢边⑶
（12）
(14)
（17）
瓦斯断电仪标志说明牌
使用地点：
设备型号：KJ76N-F 安设时间：年月日检测范围： 0-4 ％CH
4
报警点：0.8％
断电点：T
1≧1.5%，T
2
≧1.0% 复电点:＜1.0％
断电范围：迎头巷道内所有非本质安全型电器设备
责任人：分站号：
规格：与掘进迎头开关标志牌相同，加立杆底座加工50块镶不锈钢边
（18）
瓦斯断电仪标志说明牌
使用地点：
设备型号：KJ76N-F 安设时间：年月日检测范围： 0-4 ％CH
4
报警点：0.8％
断电点：T
1≧1.5%，T
2
≧1.0% 复电点:＜1.0％
断电范围：工作面及回风巷道内所有非本质安全型电器设备责任人：分站号：
隔爆水棚
（23）
规格：高400 长500 （24）
规格：高400 长500。
井下牌板制作标准.doc
一通三防部
6
巷道布置平剖面图
600mm×400mm
蓝底白字
采面泵站处
同上
生产技术科
生产部
2
7
避水灾路线指示牌
300mm×200mm
采面泵站处、巷道拐角处
同上
安检科
安监部
10
8
避火灾、瓦斯煤尘爆炸路线指示牌
300mm×200mm
采面泵站处、巷道拐角处
同上
安检科
安监部
10
9
通风路线示意图
600mm×400mm
蓝底白字
采面泵站处
同上
生产技术科
生产部
2
10
供电系统图
600mm×400mm
蓝底白字
采面泵站处
生技术科
生产部
2
11
防尘、供、排水示意图
600mm×400mm
蓝底白字
采面泵站处
生产技术科
生产部
3
12
通信示意图
600mm×400mm
蓝底白字
采面泵站处
生产技术科
生产部
1
13
采面支护平、断面图
600mm×400mm
一通三防部
12
3
煤与瓦斯突出矿井防突管理牌板
600mm×400mm
蓝底白字
机巷距工作面3-5米处行人道侧1.5米高
同上
防突科
一通三防部
4
煤与瓦斯突出矿井防突措施牌板
600mm×400mm
蓝底白字
与防突管理牌版并排悬挂
同上
防突科
一通三防部
5
抽放钻孔管理牌板
300mm×200mm
井下牌板规格及悬吊标准
牌板规格及悬吊标准为了进一步加强井下牌板管理，以实现人机物环的完美统一。
按照《煤矿安全生产标准化基本要求及评分方法（试行）》及“五精”（精细、精准、精确、精益、精美）管理要求制定本标准，望各责任科室认真遵照执行。
一、责任科室：各使用单位及所属区域责任科室、队1、场所名称标识牌规格：20*30；悬吊标准：悬挂于门左侧墙体，牌板上边离地1.5m；2、“非工作人员禁止入内”牌板规格：40*60；悬吊标准：悬挂于门左侧墙体，牌板上边离地1.5m；3、库房标识牌规格：20*30；悬吊标准：统一悬挂在库房门的上方中心位置；4、皮带输送机头安全警示类牌板规格:60*80；悬吊标准：统一悬挂在输送机机头10米范围内，在行人侧悬挂，牌板上边离地1.5m；5、各种管路三通阀门牌板规格：三通阀门管理牌￠426、325、218、168管统一为15*20、￠114统一为10*15、￠85、60、48统一用8*12；悬吊标准：必须悬挂在阀门进风侧、距三通阀门10cm，牌板上边与管路空隙要求≤2cm；（注：当出现牌板上下同时悬挂时，要求上下对齐）6、材料管理牌板规格：20*30（材料平台处）、40*60（巷道材料堆放点）；悬吊标准：悬挂在材料堆放点1m范围内，牌板上边离地1.5m；（注：要求牌板内容及时更新、固定要可靠简单、牌板内容与实际一致）7、交接班牌板及其记录盒规格：40*60（瓦斯员交接班牌板）、20*30（各工种交接班记录盒）；悬吊标准：统一悬挂在交接班地点20m范围内，牌板上边离地1.5m；二、责任科室--通风科：1、井下所有密闭、挡风墙管理牌、禁止入内牌、瓦斯公布牌规格：40*60；悬吊标准：必须整齐均匀布置在栅栏的中央，要求各牌板成一线布置；牌板上边离地1.5m；(注：当出现按标准悬挂有困难时，必须经安标办现场核实后决定悬挂标准，原则上禁止入内牌不允许离开栅栏悬挂，管理牌板、瓦斯公布牌不允许悬挂在相关区域5m范围以外；要求做到便于观察、填写、管理)2、隔爆水棚、防尘水幕管理牌规格：40*60；悬吊标准：悬挂在进风侧距隔爆水棚和防尘水幕前5m范围内，隔爆水棚区间与其他牌板要求做到整齐一致；牌板上边离地1.5m；（另：轨道大巷相关牌板与墙体上红色界边上边对齐）3、压风自救、供水施救设施管理牌规格：40*60；悬吊标准：要求在相关设施5m范围内悬挂，且悬挂在设施的行人侧，牌板上边离地1.5m；4、抽采钻孔管理牌规格：15*20；悬吊标准：悬挂在钻孔20cm范围内，要求悬挂牢固简单，高度以钻孔高度为准；5、抽采放水器、除渣装置管理牌规格：15*20；悬吊标准：统一悬挂在瓦斯管路上，牌板上边离地1.5m；6、消防器材管理牌规格：40*60；悬吊标准：悬挂在设施3-5m范围内，牌板上边离地1.5m；7、风门管理牌规格:40*60；悬吊标准：统一悬挂在第一道风门左侧的墙体上，要求风门开启后离风门边50cm，牌板上边离地1.5m；8、风窗管理牌板规格：40*60；悬吊标准：统一悬挂在风窗安装地点左侧墙体上，要求离风窗墙体≤5m,牌板上边离地1.5m；9、风桥管理牌板规格：40*60；悬吊标准：统一悬挂在风桥墙体5m范围内，牌板上边离地1.5m；10、测风牌规格：40*60；悬吊标准：其管理牌板统一悬挂在测风站行人侧界边处第一架内，要求均匀排布于测风站的中心位置，牌板间距50cm，牌板上边离地1.5m；11、瓦斯检查牌规格：40*60；悬吊标准：统一悬挂在检查地点的行人侧5m范围内，牌板上边离地1.5m；12、监控分站管理牌板规格：40*60；悬吊标准：悬挂在分站3m范围内，牌板上边离地1.5m；13、一氧化碳、烟雾、甲烷传感器管理牌板规格：15*20；悬吊标准：统一悬挂在传感器安设地点3m范围内，牌板上边离地1.5m；14、局部通风机管理牌板规格：40*60；悬吊标准：统一悬挂在局部通风机行人侧3m范围内，牌板上边离地1.5m；15、主副井禁止烟火、禁止酒后下井、禁止穿化纤衣服、必须携带矿灯、矿帽、自救器牌板规格：20*30；悬吊标准：统一悬挂在井口20m范围内，牌板上边离地1.5m；16、风筒标识牌规格：10*10；悬吊标准：编号面朝进风方向；17、风机管理标识牌规格：20*30；悬吊标准：平行悬挂在风机端中部，牌板上边离风机10cm；18、井下风速传感器牌板规格：15*20；悬吊标准：统一与测风站牌板齐平悬挂；19、井下读卡器牌板规格：20*30；悬吊标准：悬挂在面对读卡器的右侧，牌板上边离地1.5m，尽量与设备齐平悬挂；20、井下人员定位分站、电源箱、广播分站、无线通讯基站牌板规格：20*30；悬吊标准：与设备齐平悬挂；21、钻场管理牌板规格：40*60；悬吊标准：悬挂在护网中部，牌板上边离地1.5m，平行于巷道腰线；三、责任科室--机运科1、接地管理牌规格:15*20；悬吊标准：与接地线保持10cm距离，牌板上边离地1.5m；2、电话标识牌规格：40*60；悬吊标准：电话应在统一规格的牌板上固定，并在其中标明各类联系电话，牌板上边离地1.5m，同时设置有直通电话、固定电话时应并列设置，井下所有电话统一固定在墙体上；3、电气试验及定期检修制度、交接班制度、领导干部上岗制度、消防管理制度、岗位责任制、变电所操作规程、设备运行保养制度、准备巡查制度、设备包机制度等各制度管理盒规格;60*80；悬吊标准：统一悬挂在室内墙体上离地1.5m，统一一线悬挂；4、禁止合闸牌板规格：20*30；悬吊标准：悬挂在合闸的开关上，统一高度；5、电缆指向牌规格:2*5；悬吊标准：贴电缆表面，主电缆（直线段）每100m贴一个，低压电缆（直线段）每50m贴一个。
井下各项管理牌板
所有标识牌 规格尺寸为 90mm×55m m（长×宽）， 防水卡套规 格为 100mm×85 mm（长× 宽），卡套 密封条在底 端，防止进 水。
