煤矿牌板吊挂标准及管理规定

井上下各类牌板悬（吊）挂标准

为进一步加强井上下牌板管理，规范各类牌板悬（吊）挂和填写标准，实现各岗位各类牌板与人机物环的完美统一，按照《山西省质量标准化标准及考核办法》及“五精”管理要求制定本标准，望各单位认真遵照执行。

一、通防设施牌板

（一）、悬挂

1、测风牌版：悬挂高度为底边距离地板1.6米，平直于巷道腰线悬挂；

2、密闭检查牌版：悬挂高度为底边距离地板1.6米，平直于巷道腰线悬挂；

3、隔爆设施管理牌板：悬挂在隔爆设施的上风侧，用固定架固定在隔爆设施第一排水袋（槽）横梁中间，平直于水袋（槽）横梁悬挂；

4、风筒牌：用铁丝吊挂在风筒正面（圆弧形中间），靠近迎头方向的风筒接头处。

（二）、填写

1、瓦斯管理牌板：统一用黑色板笔填写，字体不准超出框外，字体填写工整。牌版平直于巷道腰线悬挂，悬挂高度距离地板1.6米；

2、局部通风机管理牌版：所有数据必须是计算机打印后进

行压膜，黑色宋体、字体高度 2.5cm；兼职司机姓名要求是计算机打印后进行压膜，黑色宋体字、字高4cm；

3、测风牌板：所有数据必须用用黑色板笔工整填写，字体不准超出框外；

4、密闭检查牌版：每周检查数据必须用黑色板笔填写，字体不准超出框外，字体填写工整；其他数据必须用计算机打印后进行压膜，黑色宋体、字体高度2.5cm；

5、风门管理牌板：所有数据必须用计算机打印后压膜，黑色宋体字、字高2.5cm；

6、隔爆设施管理牌板：所有数据必须用计算机打印后进行压膜，黑色宋体、字体高度 2.5cm；负责人姓名必须用计算机打印后压膜，打印字体为黑色宋体字，字高4cm。

二、机电设备及场所牌板

1、各类牌板应设置悬挂在设备及场所的醒目位置，使操作人员方便了解其内容；

2、牌板悬挂的高度，应尽量与人眼的视线高度相一致。牌板的平面与视线夹角应接近90度，底边悬挂高度为距离地板1.6～1.8米。悬挂牌板统一采用水泥钢钉或膨胀螺栓固定，机房内可先把宽40毫米、厚30毫米、长度与牌板一齐的木板钉在墙壁上，再将牌板悬挂在木板上。牌板固定完毕后，其上下边沿无特殊情况，一律平行于巷道地坪。

3、牌板悬挂位置如遇管路或电缆等障碍物时，可适当下调

安装位置；

4、禁止将牌板放在可移动物体上。牌板前不得放置妨碍认读的障碍物。

附：各类牌板悬挂位置表

三、监测监控牌板

1、井下、地面生产调度电话机牌板与电话机齐平，悬挂右侧。在地平高度1.6米处悬挂电话机，特殊情况和环境可根据实际，调整高度并与周围环境相适应；

2、井下风速传感器牌板悬挂与大巷测风站牌板齐平悬挂；

3、井下读卡器牌板悬挂在面对读卡器的右侧，使用塑料扎带吊挂在钢绞线上；

4、井下人员定位分站、电源箱牌板悬挂在设备两边，与设备齐平悬挂。特殊情况可与其它牌板齐平或垂直悬挂；

5、瓦斯、一氧化碳、烟雾等传感器牌板悬挂在地坪高度1.6米处，传感器旁边的人行道侧，特殊情况可与其它牌板齐平悬挂；

6、应急广播分站、扩播电话牌板悬挂在面对设备的右侧，与设备齐平悬挂。特殊情况可与其它牌板齐平悬挂；

7、无线通讯基站牌板悬挂在面对设备的右侧，与设备齐平悬挂；

8、工业电视摄像机牌板悬挂在面对设备右侧，与设备齐平悬挂；

9、工业以太网分站及电源牌板悬挂在地平高度1.6米处齐平悬挂，特殊情况可与其它牌板齐平悬挂。

四、地质测量牌板

1、探放水管理牌板及探放水移交确认牌板：两牌板并排悬挂在巷道行人道一侧，高度一致，悬挂位置距迎头40至60米，

高度距底板1.6米，探水管理牌板在前，用钢钉吊挂；

2、矿井水文观测牌板：悬挂在水文观测点最近一帮，牌板高度距底板1.6米，用钢钉吊挂，独立悬挂。

3、导线点管理牌板：悬挂在巷道前进方向、与导线边垂直的右帮，高度距底板1.6米，用钢钉吊挂，独立悬挂。

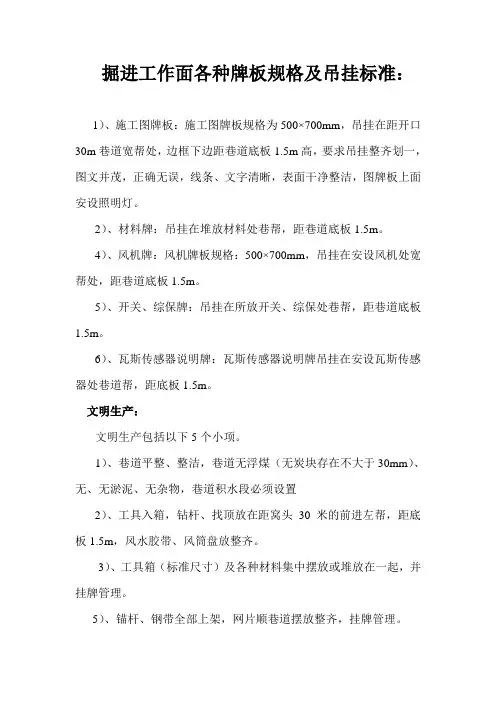

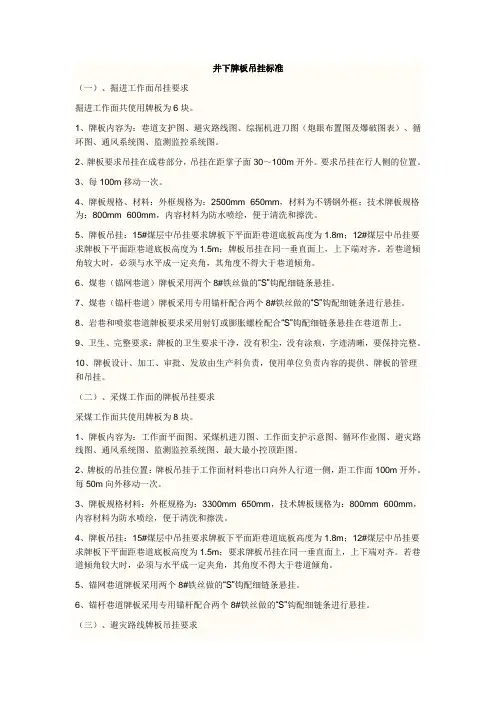

五、物料牌板

1、凡是可以集中吊挂的牌板必须在帮上拉一根8#铁丝或Φ6钢绞线，必须将拉线抻直，然后挂上（塑料扣连接）牌板，牌板固定到位后，其上沿距地坪为1.6米，以便于书写和擦拭。

2、零散吊挂的牌9板一律固定在巷道帮上，牌板上沿距地坪为1.6米；使用塑料扣作为吊挂材料。

3、采煤工作面吊挂于支架上的各类牌板上沿距地坪为2.0米；使用塑料扣作为吊挂材料。

六、巷标、避灾路线牌板

1、锚网巷道牌板固定采用塑料扣作为吊挂材料，锚喷及裸体巷道一律先抹好矩形水泥台，然后用水泥钉进行固定，牌板的下沿距巷道地坪为1.5米；

2、各巷道三（四）岔口的巷标、避灾标示牌板（左向或右向）一律固定在沿避灾路线行走巷道的迎脸侧，不准固定在其他位置；

3、牌板固定完毕后，其上下边沿无特殊情况，一律平行于巷道地坪。

七、巷道里程牌板

各种巷道里程数字牌板一律使用风筒胶与抹好的水泥台粘结，不准使用钉子固定。数字纵轴线必须垂直于巷道地坪。

八、办公室岗位责任制

1、单人办公室：牌板应吊挂在办公桌里侧的墙壁上（办公桌的正上方），牌板吊挂高度为底边距离房间地板1.80米，钢钉吊挂；

2、多人办公室：牌板应吊挂在易于本办公室所有人员观看的墙壁上，吊挂高度及吊挂方式同上。

九、牌板管理规定

1、按照“谁分管谁负责”的原则，每个使用单位对本单位使用的或辖区内的所有牌板负责管理、维护，丢失、破损由本单位负责赔偿。所有牌板使用或管理单位发生变化时，必须办理移交手续，经双方签字后报组宣科备案；

2、所有牌板必须严格按标准要求吊挂，特殊情况需改变标准要求的，应提前跟相关智能管理部门沟通，经同意后再行吊挂。禁止将牌板吊挂在电缆、设备或其它固定物体后面，严禁用钢钉等直接钉在牌板框上；

3、各单位必须安排专人负责吊挂牌板，防止出现因执行标准不统一、现场操作有偏差现象，影响整体吊挂效果；

4、需填写内容的牌板，应严格按照相关要求规范填写，能用计算机打印的不得用手写，确需手写的不得出现字迹潦草不
