热电偶组件-铂金热电偶和陶瓷保护管
热电偶种类与区别
热电偶种类与区别热电偶是一种温度传感器，采用热电效应将温度转化为电压信号。
不同种类的热电偶适用于不同的温度范围和环境条件，每种热电偶都有其独特的特点和适用范围。
下面将介绍一些常见的热电偶种类及其区别。
1.K型热电偶（镍铬-镍铝热电偶）K型热电偶是最常用的热电偶之一，广泛应用于工业领域。
它具有较高的灵敏度和稳定性，可测量的温度范围为-200℃至1250℃。
K型热电偶对氧化还原环境的影响小，具有较好的耐腐蚀性。
2.J型热电偶（铁-铜镍热电偶）J型热电偶适用于低温测量，可测量的温度范围为-210℃至760℃。
与K型热电偶相比，J型热电偶的灵敏度较高，但其稳定性较差。
J型热电偶的耐腐蚀性较差，适用于干燥的环境。
3.T型热电偶（铜-镍热电偶）T型热电偶适用于较低的温度测量，可测量的温度范围为-200℃至350℃。
T型热电偶具有良好的稳定性和精度，适用于对环境干扰敏感的场合。
4.E型热电偶（镍铬-铜镍热电偶）E型热电偶适用于中温测量，可测量的温度范围为-200℃至900℃。
E 型热电偶对氧化还原环境的影响较小，具有较好的耐腐蚀性。
它的灵敏度较高，但稳定性不如K型热电偶。
5.N型热电偶（铂-铑-铂金热电偶）N型热电偶适用于高温测量，可测量的温度范围为-200℃至1300℃。
N型热电偶具有较高的稳定性和精度，适用于高温环境下的温度测量。
6.S型热电偶（铂-铑热电偶）S型热电偶也适用于高温测量，可测量的温度范围为0℃至1600℃。
S型热电偶具有非常高的精度和稳定性，适用于精确测量和高温环境下的温度控制。
7.R型热电偶（铂-铑热电偶）R型热电偶也是一种高温热电偶，可测量的温度范围为0℃至1600℃。
R型热电偶与S型热电偶相似，但其线性输出范围较宽，适用于更广泛的应用。
8.B型热电偶（铂-铑热电偶）B型热电偶适用于极高温测量，可测量的温度范围为600℃至1800℃。
B型热电偶具有较高的精度和稳定性，适用于高温炉窑和熔融金属等极端条件下的温度测量。
热电偶用碳化硅保护管
热电偶用碳化硅保护管1、热电偶用碳化硅保护管一般壁厚为5--6mm（如有特殊要求者例外）。
直接用于热电偶的外保护管，可延长热电偶寿命；使偶丝回收增加。
在用户窑炉上予留孔允许情况下，尽量选用外径、内孔较大规格（不影响测温精度），保护管内孔的选择：热电偶长度×6‰+热电偶瓷管外径。
其它材料的电偶保护管易变形而碳化硅保护管变形很小。
2、保护管长度的选择：炉内插入深度+炉壁厚度+炉外留出部分（约20--20mm）。
3、凡吊装使用的热电偶加保护管时，碳化硅保护管在炉外留出部分建议用卡子固定。
4、碳化硅保护管安装时和电偶应同时缓慢插入炉中，不需预热即可使用。
5、直接用碳化硅保护管代替其它材质的保护管装偶建议采用如下办法：i. 一般将铂金丝穿入8mm直径2孔的瓷柱内，瓷柱端部用金刚石什锦锉刀（或钢锯条）挫一个1.5--2mm的小槽，将铂金丝的结点放入槽内。
ii 氧化铝粉或氧化镁粉用15％磷酸二氢铝（磷酸和氢氧化铝的摩尔比是3：1）溶液调成糊状，然后用它将瓷管端部的小槽封好，使铂金丝结合密封在槽内。
iii. 用烘箱烘烤封好的瓷管端部使其固化，温度大约150℃左右。
；.iv. 再装穿有偶丝的瓷柱装入选好的碳化硅再结晶套管内，将其组装成热电偶，即可可靠地使用。
v. 也可选内孔较大的碳化硅保护管内再装一层刚玉管加以保护。
vi. 一般选用1200mm长度的碳化硅保护管就可组装成一支2000mm以上的热电偶，它的方法除重复上述的程序外，还需选取一支无缝钢管（内孔大于碳化硅保护管外径）900mm长度，用它和碳化硅保护管套接加长。
套接处用磷酸二氢铝调耐火水泥粘接，粘接后固定并烘干固化，即可组装。
；.。
高温热电偶保护套管材料的研究

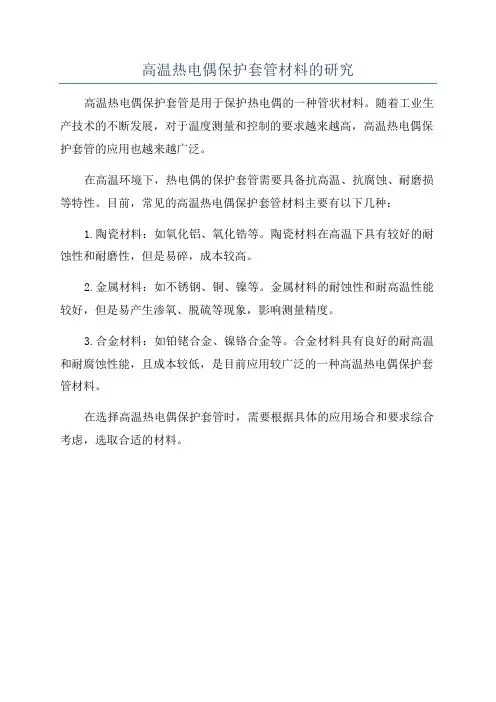

高温热电偶保护套管材料的研究
高温热电偶保护套管是用于保护热电偶的一种管状材料。
随着工业生产技术的不断发展，对于温度测量和控制的要求越来越高，高温热电偶保护套管的应用也越来越广泛。
在高温环境下，热电偶的保护套管需要具备抗高温、抗腐蚀、耐磨损等特性。
目前，常见的高温热电偶保护套管材料主要有以下几种：
1.陶瓷材料：如氧化铝、氧化锆等。
陶瓷材料在高温下具有较好的耐蚀性和耐磨性，但是易碎，成本较高。
2.金属材料：如不锈钢、铜、镍等。
金属材料的耐蚀性和耐高温性能较好，但是易产生渗氧、脱硫等现象，影响测量精度。
3.合金材料：如铂铑合金、镍铬合金等。
合金材料具有良好的耐高温和耐腐蚀性能，且成本较低，是目前应用较广泛的一种高温热电偶保护套管材料。
在选择高温热电偶保护套管时，需要根据具体的应用场合和要求综合考虑，选取合适的材料。
陶瓷热电偶
陶瓷热电偶陶瓷热电偶（CeramicThermocouple）是一种用来测量温度的热电偶测量器，是以陶瓷作为测量元件的一种热电偶。
它由一条金属棒和一条陶瓷管组成，在管内封装着一块金属，在温度变化时，金属棒会变化它的电阻，从而测量出温度的变化。
陶瓷热电偶测量器的优势1、高精度：陶瓷热电偶比较精确，温度测量精度可达到几十毫秒，温度测量更加准确。
2、抗老化：陶瓷热电偶具有良好的抗老化性能，可以长期保持稳定性和精度，更能确保温度测量的准确性。
3、耐高温：由于陶瓷热电偶具有较高的耐热性，温度测量更加准确，可以抵抗高温的环境，耐性更有保证。
4、强度高：陶瓷热电偶的强度较高，使用过程中可以确保温度检测的准确度，不会出现热电偶损坏的现象，从而提高安全性。
陶瓷热电偶的应用1、太阳能热水器：太阳能热水器使用陶瓷热电偶作为测温元件，使用陶瓷热电偶可以准确测量热水器中水温和地面温度，并可以调节温度，达到节省能源的目的。
2、锅炉：锅炉中也使用了陶瓷热电偶，测量锅炉内的温度，并可以控制锅炉的温度，从而确保锅炉的安全性。
3、冶炼厂：使用陶瓷热电偶可以结合热金属测量系统，准确测量冶炼厂中物料或某些特殊区域的温度，从而保证冶炼厂的安全性，同时也能节省能源。
4、实验室：陶瓷热电偶也可以应用到实验室中，用于精确测量温度，以保证实验室的安全性，不发生意外情况。
陶瓷热电偶的缺陷1、易破坏：由于陶瓷热电偶的特性，比较脆弱，安装和拆卸过程中比较容易出现损坏的情况，需要小心操作，以确保陶瓷热电偶的安全性。
2、贵重：相比其他种类的热电偶，陶瓷热电偶价格较贵，使用成本相对偏高，在一些预算有限的项目中，很难选择陶瓷热电偶。
总结以上就是关于陶瓷热电偶的介绍，它不但具有高精度、抗老化、耐高温和强度高的特点，而且还应用于太阳能热水器、锅炉、冶炼厂和实验室等，可以有效测量温度并节省能源，但也有比较明显的缺陷，安装和拆卸过程中比较容易出现损坏的情况，价格偏贵，市场上不太容易找到。
热电偶(阻)保护管材质选用参考表
11 OCr18Ni9
304
1100
镍基高温合金，抗氧化性和腐 蚀优良，
焊接性能良好
1150
镍基高温合金，抗氧化性比 GH3030更好，
使用温度更高
1300
氧化条件下耐高温，在卤素， 酸等溶液
中耐腐蚀性能好，但易受碳，
硅，硫污染
500
易氧化，不耐腐蚀，但价格便 宜
1100
抗大气氧化，抗硫化气体性能 好，
22sicsi新型碳化硅1400非金属陶瓷保护管高温抗氧化耐腐蚀特点热电偶阻保护管材质选用参考使用温度序号材质国外对应型号强度高耐磨损热导率高能承受急剧温度23n102761300抗氧化抗cs卤族元素以及化合物腐蚀核动力反应堆构件使用化工设备造纸制皂食品加工业燃烧炉在高温低压下工作同上玻璃行业化工熔炉退火炉等炉窑一般低温无腐蚀场合石油化工冶金电力热处理炉焚烧炉等核电冶及反应堆化工化学制药硫酸盐纸浆纺织染料制皂核电站同上低温无腐蚀场合化工纺织造纸制皂业食品加工硝酸工作核电站同上电站炉窑原油和石油加工核电站锅炉炉窑热处理造纸食品加工精细化工石油化工锅炉鼓风炉水泥炉窑原油和石油工业电站玻璃行业燃烧炉热交换器锅炉炉窑造纸工业高温硫化床电站高温加热炉等场合同上石油化工天然气水泥冶金机械行业等高温腐蚀场合冶金玻璃水泥等炉窑冶金玻璃水泥等工业炉窑以及考表用途要求耐磨的场合碳素厂焦化厂钢厂及热风炉使用
焊接性能好
800
耐酸，盐水和腐蚀工业气氛， 焊接性能好
800
耐酒石酸，磷酸，硫酸腐蚀， 抗晶间腐蚀好
焊接性能良好
800
超低碳不锈钢，耐腐蚀性能比 316好，
焊接性能良好
200
强度较好，导热性好，易于焊 接
800
低碳不锈钢，耐晶间腐蚀和焊 接性能能好
高温贵金属(铂铑)热电偶
高温贵金属(铂铑)热电偶导语:高温贵金属热电偶是一种重要的测温元件，常用于高温工业领域。
铂铑（Pt-Rh）热电偶具有良好的线性特性和较高的测温精度，广泛应用于钢铁、电力、石化等行业，为工业生产提供了可靠的温度检测手段。
一、铂铑热电偶的工作原理和特点:铂铑热电偶是利用铂铑两种不同组成的金属导线在温度变化下产生热电势差的原理进行温度测量的。
其主要特点如下:1. 高温度范围：铂铑热电偶适用于高温环境，常用的规格有S、R、B等型号，可以测量高温达到1700℃以上的场所。
2. 良好的线性特性：铂铑热电偶的热电势与温度之间具有良好的线性关系，可以实现较高的测温精度。
3. 高稳定性和可靠性：由于铂铑材料的高熔点和耐腐蚀性能，铂铑热电偶在高温环境中具有较高的稳定性和可靠性。
4. 快速响应：铂铑热电偶对温度变化的响应速度较快，可以快速准确地反映温度变化。
二、应用领域:1. 钢铁冶炼：在钢铁冶炼过程中，需要对高温炉内的温度进行实时监测和控制，铂铑热电偶可以在高温高压的环境下准确测量温度，为冶炼工艺提供可靠的温度数据。
2. 电力行业：电力设备中的高温部件，如发电机、锅炉等，需要对其温度进行监测，铂铑热电偶可以快速响应并提供准确的温度数据，确保设备的安全运行。
3. 石化工业：石化工业中的许多生产环节需要高温加热，如裂解炉、加氢塔等，铂铑热电偶可以实时监测温度变化，确保工艺的稳定和安全。
4. 实验室科研：在实验室中，需要对高温实验进行精确的温度控制和测量，铂铑热电偶可以满足实验需求，提供稳定且可靠的温度数据。
三、铂铑热电偶的选择和使用:选择合适的铂铑热电偶型号：根据实际应用场景和温度范围选择合适的铂铑热电偶型号，常用的有S、R、B等型号，每种型号适用的温度范围有所差异。
正确使用和安装：在安装铂铑热电偶时，需要注意保持导线的清洁，避免外界干扰和损坏。
同时，要正确连接热电偶导线和测温仪表，确保信号传输的准确性和可靠性。
定期校准和维护：铂铑热电偶的测温精度和稳定性随着使用时间的增加会有一定的变化，因此需要定期进行校准和维护，确保测温的准确性和可靠性。
热电偶热电阻选型手册
7
锥形保护管固定法兰
标记
接线盒形式
2
防腐型接线盒（PVC）
53
防水型接线盒
4
隔爆型接线盒
5
不锈钢接线盒
标记
保护管直径（mm）
0
φ 16（对于 S、R、B 型热电偶为φ 16 单层管）
61
φ 20（对于 S、R、B 型热电偶为φ 25 单层管）
2
φ 16（高铝管、限用于 K、N 型热电偶）（不适用于隔爆型）
3、与其它测量结构相比机
械强度差。
1、反应速度较快。 φ 0.25～φ 8.0 φ 3.0～φ 8.0
2、不适合有电干扰的场合。
1、反应速度比接壳形慢。
2、使用寿命长。
φ 0.5～φ 8.0 φ 3.0～φ 8.0
3、防电干扰。
1、可避免双支之间信号干扰。
— 2、其它特点同绝缘体。
φ 3.0～φ 8.0
八、热电阻允许通过电流
通过热电阻的测量电流不应超过 2mA。
九、热电阻自热影响
1.激励电流为 5mA，铜热电阻的自热影响评价量应不小于 6.25mW/℃ 2.激励电流为 5mA，铂热电阻的电阻增量换算成温度值应不大于 0.30℃。
十、铠装热电阻测量端
距测量端 80mm 内不得弯曲、敲击及机械损伤。
主要技术指标：
一、工业热电偶丝材
热电偶类别 分度号 直径（mm） 测温范围℃ 等级
允差△℃
适用条件
铂铑 30- 铂 6
B
铂铑 10- 铂
S
铂铑 13- 铂
R
φ 0.5
600～1600 （1800）
3 ± 4 或± 0.5％t
0～1300（1600） 2 ± 1.5 或± 0.25％t
【铂铑热电偶】铂铑热电偶的优点及选型方法 铂铑热电偶维护和修理保养
【铂铑热电偶】铂铑热电偶的优点及选型方法铂铑热电偶维护和修理保养铂铑热电偶在热电偶系列中具有精准度较高，稳定性可以，测温温区宽，使用寿命长，测温上限高等优点。
适用于具有的氧化性气体中，也可短期用于真空中，但不适用于还原性气体或含有金属或非金属蒸气场合中。
铂铑热电偶可以做到测量精度高、测量精准、耐高温等优势，其中B型铂铑热电偶可以长期使用在1600度高温的场合下，最高温度可以测量达1800度，S型铂铑热电偶可以长期使用在高温1300度的场合内工作，最高使用温度达1600度，B型与S型的差别就在于铂铑丝的粗细度，当然所产生的费用也是不一样的，应依据生产现场实际需要选购。
铂铑热电偶可以测量各种工业生产中的流体、蒸汽、气体及固体表面的温度，被广泛应用于粉末冶金、真空炉、冶炼炉、炼钢炉、工业盐浴炉、烧结光亮炉等工业生产中，通常与温度变送器、调整器及显示仪表等配套使用,构成过程掌控系统，用以直接测量或掌控各种生产过程中的温度测量。
工作原理：铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。
假如热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
铂铑热电偶的热电动热将随着测量端温度上升而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
各种铂铑热电偶的外形常因现场实际需要而外形不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等紧要成分构成。
选型方式：测量的温度正常在1000—1300度时建议使用单铂铑热电偶（铂铑10—铂），测量的温度正常在1200～1600度时建议使用双铂铑热电偶（铂铑30—铂铑6），这样在所使用的温度范围内才能保证铂铑热电偶的使用寿命。
了解一下铂铑热电偶的现场使用注意事项铂铑热电偶极好的性能设计，安全，牢靠，应用，集多种功能于一身，达到较好的使用效果。
铂铑热电偶的工作原理是铂铑热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。
热电偶保护套管材料种类及特点
热电偶保护套管材料种类及特点
热电偶在工业生产和科学研究等领域中已成为应用最广泛的感温元件。
热电偶保护套管材料的性能影响热电偶长期稳定性、使用寿命等各项性能指标。
在高温下工作的热电偶，对其套管材料的要求更加严格。
产生背景
随着科技的进步，温度测量技术得到迅速发展，已形成从点到线、由线到面;由表及里;从有线到无线的发展趋势。
在接触式与非接触式两大类产品中，量大面广的接触式热电偶在现代技术发展中得到了快速的发展。
热电偶因其性能稳定、准确可靠、结构简单、使用方便、测温范围广、信号可远传等优点，在工业生产和科学研究等领域中已成为应用最广泛的感温元件。
在其测温过程中，热电偶保护套管发挥着重要作用。
套管材料性能影响热电偶的长期稳定性和使用寿命等各项性能指标。
特别是在高温下工作的热电偶，对其材料有更高的要求。
比如钢水连续测温，热电偶保护套管不但要承受高温，还要受到炽热钢水的腐蚀和冲击。
而在循环流化床锅炉中测温时，不但有高温氧化和高温腐蚀，还有流动性粉体的高温冲蚀磨损。
如此恶劣的工作环境对保护套管材料是严峻的考验，也给工程技术人员出了一道难题--如何经济实用的解决高温环境下的热电偶保护套管的失效问题。
性能要求制作高温条件下应用的热电偶保护套管，材料除具备普通热电偶要求的气密性、机械强度、稳定性及导热性外，还要求:
(1)耐高温:在热电偶温度测量上限使用，不产生变质和变形，在高温下抗氧化性能好。
(2)热强性:在热电偶使用温度下不软化。
(3)耐蚀性:当热电偶保护套管必须浸入熔融金属、玻璃、熔盐及腐蚀性气体。
热电偶型号、规格及分类说明
t=tm
2
500≤tm＜850
t=tm
0.5
850≤tm＜1000
t=tm
0.08
1000≤tm＜1300
t=tm
0.02
tm＞1300
t=1300
0.02
三、型号表示
W R 规格
内容
R
铂铑 30-铂铑 6
P
铂铑 10-铂
N
镍铬-镍硅
E
镍铬-铜镍 （镍铬-康铜）
热 -1
电
2
偶
3
材
4
料
5
无固定式装置式 固定螺纹式 活动式法兰 固定法兰式 活动法兰角尺形式
6
固定螺纹锥形保护管式
安装 2 固定 3 形式 4
防溅式 防水式 隔爆式
接 0 ø16mm 保护管 线 1 ø25mm 保护管（双层套管） 盒 2 ø16mm 高铝质管（单层套管） 形 3 ø20mm 高铝质管 式 设计
序号
W R □ - □ □□
四、工作原理
热电偶的工作原理是：两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量 端，接线端子端叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接 上显示仪表，仪表上就指示出热电偶，产生的热电动势的对应温度值。 热电偶的热电动势将随着测量端温度升高而增长，热电动势的大小只和热电偶导体材质以 及两端温差有关，和热电极的长度、直径无关。 装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配 以各种安装固定装置组成。
二、主要技术指标
1. 温度测量范围和允许误差
热电偶类别
代号
分度号
铂铑 30-铂铑 6
WRR B
热电偶的材料结构及种类
热电偶的材料结构及种类热电偶（thermocouple）是一种能够将温度变化转化为电信号的传感器。
它由两种不同材料的导线组成，这两个导线的连接点叫做测温点。
当测温点的温度发生变化时，两个导线之间会产生电动势差，从而生成一个温度信号。
热电偶广泛应用于工业、科研等领域中的温度测量。
热电偶的测温原理是基于两种不同材料导电性的差异。
常见的热电偶材料包括：1.K型热电偶：由镍铬和镍铝合金组成，可测量-200℃～+1300℃范围内的温度。
2.J型热电偶：由铁和铜镍合金组成，可测量-40℃～+750℃范围内的温度。
3.T型热电偶：由铜和铜镍合金组成，可测量-200℃～+350℃范围内的温度。
4.E型热电偶：由镍铬和铜镍合金组成，可测量-40℃～+700℃范围内的温度。
5.N型热电偶：由镍铬硅和镍硅合金组成，可测量-200℃～+1300℃范围内的温度。
6.S型热电偶：由铂和铂-铱合金组成，可测量0℃～+1600℃范围内的温度。
7.R型热电偶：由铂和铂-铱合金组成，可测量0℃～+1600℃范围内的高温。
8.B型热电偶：由铂-铑合金和铂-铑-铂合金组成，可测量600℃～1700℃范围内的高温。
热电偶的结构热电偶一般由两根不同材料的导线组成，这两根导线被固定在一个绝缘材料内。
通常的结构包括：1.镶嵌式热电偶：两根导线直接铆接在一个绝缘体上，适用于一般温度测量。
2.按捻式热电偶：将两根导线按一定方式绕制在一起，不需要固定绝缘体，适用于复杂和狭小的测温环境。
3.管状热电偶：将两根导线置于金属或陶瓷管内，保护导线免受物理损坏或腐蚀，适用于高温或腐蚀环境。
4.表面热电偶：导线的一端暴露在被测表面上，适用于对物体表面温度的测量。
5.空气热电偶：适用于空气温度测量，主要用于暖通空调系统中。
热电偶的种类根据不同的应用需求，热电偶可以分为多种不同的类型。
以下是常见的几种热电偶种类：1.标准型热电偶：根据不同材料和测温范围的要求，有多种类型的标准型热电偶，如K型、J型、T型等。
热电偶的种类及测温范围
淮安嘉可自动化仪表有限公司热电偶的种类及测温范围目前列在国际电工委员会推荐的8种标准热电偶如下。
1、铂铑10-铂热电偶（S型）。
适用于氧化气氛中测温，不推荐在还原性气氛中，短期可用于真空场合。
长期使用温度范围为0~1300℃，短期为0~1600℃。
2、铂铑13-铂热电偶（R型）。
适用场合同S型热电偶。
3、铂铑30-铂铑6热电偶（B型）。
适用于氧化气氛中测温，其主要特点为稳定性好，参考端温度在0~100℃时可不用补偿导线。
长期使用温度范围为0~1600℃，短期为0~1800℃。
4、镍铬-镍硅热电偶（K型）。
适用于氧化气氛中测温，不推荐在还原性气氛中使用。
测温范围决定于偶丝直径，一般为-200~1200℃（1000℃偶丝直径为1.5mm，1000℃为2.5mm，1200℃为3.2mm）。
5、镍铬硅-镍硅热电偶（N型）。
测温范围为0~1300℃，稳定性好。
6、镍铬-康铜热电偶（E型）。
适用于氧化及弱还原性气氛中测温，测温范围为-200~900℃。
7、铁-康铜热电偶（J型）。
适用于氧化及还原性气氛中和真空中测温，测温范围为-40~750℃。
8、铜-康铜热电偶（T型）。
适用于-200~400℃范围内测温，其主要特点是精度高、稳定性好、低温灵敏度高，价格低廉。
除了上述国际标准化热电偶外，还有适用于某些特殊测温场合和条件淮安嘉可自动化仪表有限公司的非标准化热电偶，如下所列。
1、钨铼3-钨铼25热电偶（WRe3/25型）。
根据美国ASTMEE-988-84标准，这种热电偶适用于惰性气体、氢气及真空下，测温范围为0~2200℃。
2、钨铼5-钨铼26热电偶（WRe5/26型）。
适用于惰性气体、氢气中测温，也可用于真空场合，测温范围为0~2200℃。
3、镍铬-金铁热电偶。
适用于0~273K低温范围的液氮、液氢介质。
4、非金属热电偶。
具有热电势大、熔点高等特点。
如石墨-碳化钛热电偶可在含碳和中性气氛中可测2000℃高温；碳化硼-石墨热电偶坚硬耐磨、耐高温、抗氧化，在600~2000℃范围内线性好且热电势大。
热电偶保护套管材质及基本性能
金属基体喷涂耐腐层
用于耐磨热电偶的外套管，使用温度0～350℃或0~600℃。
金属基体堆焊硬质合金
用于高温耐磨热电偶的外套管，使用温度1000℃左右。
钽
沸腾酸热电偶外套管。
钛Ti
抗氧化性酸、硝酸和铬酸的性能优异，能抗无机含氯溶剂，有机氯化物、湿润的含氯气体、含盐溶剂和海水。
3yc52
Ni45Cr17Al
具有优良的抗氧化性和松弛稳定性，可在1300℃的大气、含硫、含氯气氛中使用。
0Cr18Ni9
304
广泛用于食品、饮料、化工和其他要求耐腐蚀的场合。
0Cr17Ni12Mo200Cr17Ni14Mo2
GH3030、GH3039
属镍基合金钢，具有优良的抗高温氧化性能，最高使用温度1100℃。
00Cr19Ni13Mo3
317l
属超低碳含钼不锈钢，有优良的耐腐蚀性，特别是尿素和化纤工业中的重要耐腐材质.
3yc21B
Hastelloy B-2
合金耐Hci.H2SO4腐蚀性能优秀，在各种浓度的H3PO4、醋酸、蚁酸、氢氟酸等中也有较好的稳定性,但不耐氧化性介质腐蚀.
热电偶保护套管材质及基本性能
材质名称牌号
国内外
类似牌号
主要特性和用途
高铝质CT1
含85％AL2O3的保护管,在氧化性气氛中使用温度1300℃,性脆，急冷、急热易暴裂.
刚玉质CT2
含99%AL2O3的保护管,在氧化性气氛中使用温度1600℃，性脆，急冷、急热易暴裂.
碳化硅SiC
GK—SiC
耐高温再结晶材质，比较能耐急冷急热，但性脆,最高耐温1700℃。
热电偶型号
●结构与原理工业热电偶作为测量温度的传感器，通常和显示仪表、记录仪表和电子调节器配套使用，它可以直接测量各种生产过程中0~1800℃范围的液体、蒸汽和气体介质以及固体表面的温度。
若配接输出4~20mA、0~10V等标准电流、电压信号的温度变送器，使用更加方便、可靠。
装配式热电偶是由感温元件（热电偶芯）、不锈钢保护管、接线盒以及各种用途的固定装置组成。
铠装式热电偶比装配式热电偶具有外径小、可任意弯曲、抗震性强等特点。
适宜安装在装配式热电偶无法安装的场合，它的外保护管采用不同材料的不锈钢管（适合不同使用温度的需要），内充满高密度氧化物质绝缘体，非常适合安装在环境恶劣的场合。
隔爆式热电偶通常用于生产现场伴有各种易燃、易爆等化学气体。
如果使用普通热电偶极易引起环境气体爆炸，因此在这种场合必须使用隔爆热电偶，隔爆热电偶适用在dⅡBT1—6及dⅡCT1—6温度组别区间内具有爆炸性气体的危险场所内。
●热电偶的工作原理是：两种不同成份的导体，两端经焊接，形成回路，直接测量端叫工作端（热端）接线端子端叫冷端，当热端和冷端存在温差时，就会在回路里产生热电流，接上显示仪表，仪表上就会指示所产生的热电动势的对应温度值，电动势随温度升高而增长。
热电动势的大小只和热电偶的材质以及两端的温度有关，和热电偶的长短粗细无关。
●热电偶的种类热电偶的主要种类区别在其热电偶芯（两根偶丝）的材质不同而不同，它所输出的电动势也不同，热电偶主要有以下几种（见下表），说明：表中“t”为实测温度；代号后加“K”字即为铠装式热电偶。
1>装配热电偶装配热电偶通常由感温元件、安装固定装置和接线盒等主要部件组成。
可选型号B型、S型、K型、E型主要技术参数测量范围及基本误差限注：t为感温元件实测温度值（℃）热电偶时间常数◆热电偶公称压力：一般是指在工作温度下保护管所能承受的静态外压而破裂。
◆热电偶最小插入深度：应不小于其保护套管外径的8－10倍（特列产品例外）◆绝缘电阻：当周围空气温度为15－35℃，相对湿度＜80％时绝缘电阻≥5兆欧（电压100V）。
常用热电偶、热电阻保护管及选用
常用热电偶、热电阻保护管及选用一、金属保护管⒈黄铜（H62）管⑴用途：适用于无腐蚀性介质中的温度测量。
在食品工业中通常在其外表面经过镀铬或镍后使用，以防止被测量介质的腐蚀，延长其使用寿命。
⑵适用温度：400℃以下⑶特点：气密性好，热传导系数较好，但容易被氧化。
⒉不锈钢管⑴用途：用于食品工业、化工、石油以及电站的蒸汽管道中温度测量。
⑵适用温度：900℃以下。
⑶特点：含有一定量的铬、镍等合金元素的钢，当在一般的腐蚀介质中工作时，由于介质的作用在钢的表面形成一层保护膜，使钢免遭进一步的腐蚀。
如果在这类钢中加入2%的钼，如0Cr18Ni12Mo2Ti可以提高它在尿素、稀硫酸和醋酸中的抗腐蚀能力。
⑷常用保护管①1Cr18Ni9Ti管1Cr18Ni9Ti管为最常用的奥氏体不锈钢，在磷酸、稀硝酸中具有很好的耐腐蚀性。
是目前热电偶、热电阻常用的保护管。
除常规应用于900℃以下的空气等普通场合的温度测量外，可以用于如下特殊场合：食品工业面包炉、糖液（100～300℃）化肥工业煤气管道、合成塔（300～500℃）石油工业原油加热（400～500℃）蒸馏塔（100～200℃）热电站蒸汽管道（300～600℃）冶金工业钢板加热炉（800～900℃）化学工业中的如下介质：亚硫酸钠（5%以上，20℃）碳酸钠（5%以上，20～90℃）氢氧化钠（10%以上，90℃）柠檬酸（15%，20℃）乳酸（5%，20℃）磷酸（1%～5%，20℃）硝酸（5%～50%，20℃；50%，90℃）醋酸（10%～50%，20℃）②0Cr18Ni12Mo2Ti用于化工中1Cr18Ni9Ti保护管不能使用的一些场合，如：醋酸（50%，90℃）硝酸（65%以上，90℃）磷酸（10%，20℃）乳酸（10%，60℃）柠檬酸（15%，90℃）铬酸（10%～50%，90℃）硫酸钠（5%以上，20℃）氯化钠（5%以上，20～90℃）⒊高温钢（不锈钢）管⑴用途：适用于高温具有腐蚀性的介质中。
wre5-wre26钨铼热电偶
wre5-wre26钨铼热电偶wre5-wre26钨铼热电偶产品说明:钨铼热电偶的特点是：热电极丝熔点高（3300℃），蒸气压低，极易氧化；在非氧化性气氛中化学稳定性好。
电动势大，灵敏度高，最主要还是价格便宜。
目前测量1600℃以上的温度，多采用非接触法，但是，该种方法的误差较大，如用接触法则能准确地测出真实温度。
在高温热电偶中，贵金属热电偶价格昂贵且最高温度也只能在1800℃以下，而钨铼热电偶不仅测温上限高，而且稳定性好，因此，钨铼热电偶在冶金、建材、航天、航空及核能等行业都得到广泛应用。
我国的钨资源丰富，钨铼热电偶价格便宜，可以部分取代贵金属热电偶（铂铑热电偶），它是高温测试领域中很有前途的测温材料。
它的最高使用温度可达到2800℃，可是，在高于2300℃时，数据分散。
因此，使用温度最好在2000℃左右。
钨铼热电偶极易氧化，适于在惰性或干燥氢气中使用，或用致密的保护管使其与氧隔绝才能使用。
不能用于含碳气氛（如在含碳氢化合物的气氛中使用，温度超过1000℃即受腐蚀）。
钨或钨铼在含碳气氛中容易生成稳定的碳化物，以致降低其灵敏度并引起脆断，在有氢气存在的情况下，会加速碳化。
钨铼热电偶抗氧化问题一直是国内外学者所关注的课题，并致力于研究解决。
我公司采用了国际先进制做工艺，成功研制开发了装配式高温高压钨铼热电偶，该产品的测温范围为0～1800℃，广泛用于冶金、焦化、化工窑炉、热处理、玻璃等行业，它具有精度高，价格低、性能稳定、不受工作环境气氛的限制等优点，是代替铂铑热电偶的理想产品。
我公司生产的钨铼热电偶已在很多单位广泛应用，其性能达到国外同类产品水平。
其技术指标如下：1、分度号：W-Re3/25，W-Re5/262、测温范围：0～1800℃3、测温精度：< ± 1% t；< ± 0.5% t4、时间常数：≥180 s5、绝缘电阻：> 5MΩ6、规格尺寸：300，500，750，1000，1100（mm）钨铼钢水快速测温热电偶是专为测量钢水、铁液及其它金属熔体温度而设计制造的，它具有体积小，热响应速度快、准确度高、价格低等优点。
常用热电偶、热电阻保护管及选用
常用热电偶、热电阻保护管及选用一、金属保护管⒈黄铜（H62）管⑴用途：适用于无腐蚀性介质中的温度测量。
在食品工业中通常在其外表面经过镀铬或镍后使用，以防止被测量介质的腐蚀，延长其使用寿命。
⑵适用温度：400℃以下⑶特点：气密性好，热传导系数较好，但容易被氧化。
⒉不锈钢管⑴用途：用于食品工业、化工、石油以及电站的蒸汽管道中温度测量。
⑵适用温度：900℃以下。
⑶特点：含有一定量的铬、镍等合金元素的钢，当在一般的腐蚀介质中工作时，由于介质的作用在钢的表面形成一层保护膜，使钢免遭进一步的腐蚀。
如果在这类钢中加入2%的钼，如0Cr18Ni12Mo2Ti可以提高它在尿素、稀硫酸和醋酸中的抗腐蚀能力。
⑷常用保护管①1Cr18Ni9Ti管1Cr18Ni9Ti管为最常用的奥氏体不锈钢，在磷酸、稀硝酸中具有很好的耐腐蚀性。
是目前热电偶、热电阻常用的保护管。
除常规应用于900℃以下的空气等普通场合的温度测量外，可以用于如下特殊场合：食品工业面包炉、糖液（100～300℃）化肥工业煤气管道、合成塔（300～500℃）石油工业原油加热（400～500℃）蒸馏塔（100～200℃）热电站蒸汽管道（300～600℃）冶金工业钢板加热炉（800～900℃）化学工业中的如下介质：亚硫酸钠（5%以上，20℃）碳酸钠（5%以上，20～90℃）氢氧化钠（10%以上，90℃）柠檬酸（15%，20℃）乳酸（5%，20℃）磷酸（1%～5%，20℃）硝酸（5%～50%，20℃；50%，90℃）醋酸（10%～50%，20℃）②0Cr18Ni12Mo2Ti用于化工中1Cr18Ni9Ti保护管不能使用的一些场合，如：醋酸（50%，90℃）硝酸（65%以上，90℃）磷酸（10%，20℃）乳酸（10%，60℃）柠檬酸（15%，90℃）铬酸（10%～50%，90℃）硫酸钠（5%以上，20℃）氯化钠（5%以上，20～90℃）⒊高温钢（不锈钢）管⑴用途：适用于高温具有腐蚀性的介质中。
JC-T 508-1994热电偶用热绝缘管
孔径d 1.5 3.0 4.0 0.5 0.8 1.5 2.0 4.0 0.5 0.8 1.5 2.0 2.0 3.5 3.3 4
长度L 10 10～2 175 25
孔距S 1.5 2.0 3.0 4.0 7.0 1.5 2.0 3.0 4.0 5.0 7.0 4.3 3.5
———————————————————————————————————————
2产品分类、等级、规格尺寸
2.1分类及代号如表1。
表1
——————————————————————————————————————
名称代号使用温度，℃
刚玉质瓷管CJ1 1600
高铝质瓷管CJ2 1400
粘土质瓷管CJ3 1000
——————————————————————————————————————
样，管段质量小于10g时，可以质量10g以下的几个管段组成一个试样，试样数量至少3
个。
4.4.2试验步骤
4.4.2.1将试样置于电热干燥箱中，在105±ห้องสมุดไป่ตู้℃下烘至恒重，称量精确至0.001g。
4.4.2.2将已恒重的试样放在器皿中，器皿底部和试样之间应垫以干净纱布，加蒸馏水，
使试样完全被淹没，加热至水沸腾并继续煮沸2h，然后冷却至室温。
4.5高温绝缘电阻试验
4.5.1试样
用两根耐高温金属丝分别穿入被测绝缘管的两孔中作为两根开路的电极，构成累积长度
不小于500mm的试样，试样数量为3支(单孔绝缘管可不作此项试验)。
4.5.2试验步骤
将试样置入试验温试制加热炉中，被加热长度为300 mm，加热炉的温度偏差范围为
±10℃，温场不均匀性在10℃以内，加热时间不少于15min。
