各种继电保护保护的优缺点对比
继电保护-各种保护的特点及区别
距离保护的Ⅰ、Ⅱ、Ⅲ段
（与电流保护不一样，是根据距离保护装置安装的距离远近划分的）
纵联差动保护
纵联方向
利用功率方向元件判别故障方向，闭锁反向故障电流
距离保护是反应故障点至保护安装地点之间的距离（或阻抗）。并根据距离的远近而确定动作时间的一种保护装置，其核心元件是阻抗继电器：测量保护安装处到故障点的阻抗
与系统的运行方式无关
受系统振荡、过度电阻的影响
与系统的运行方式无关
纵联距离、零序方向保护受系统振荡、运方影响
主要用于单电源的10~35kv馈电线路的相间短路保护
用于双侧电源线路的电流保护
用于中性点接地短路（无法区分两相短路故障和三相短路故障）
用于电网结构复杂，系统运行方式变化较大的保护
用于无时限切除本线路上任一点发生的故障
利用电流差动测量
故障方向判别：允许式、闭锁式
有无方向元件
无方向元件
有方向判别
功率方向继电器
有方向判别
零序功率继电器
一般要求具有方向判别功能
方向阻抗元件
不需要方向元件
有方向判别
纵联距离、零序方向保护中利用方向元件代替纵联保护的正向元件
特点
与系统的运行方式有关系
与系统的运行方式有关系
与系统的运行方式有关系
选择性、快速性、灵敏性、可靠性
（P38）
电流保护
距离保护
纵联保护
分类
单侧电源线路的电流保护
双侧电源线路的电流保护
接地保护
距离保护Байду номын сангаас
全线速动保护
无时限电流速断保护（I段保护）
限时电流速断保护（II段保护）
浅谈继电保护两段式保护与三段式保护的选择
浅谈继电保护两段式保护与三段式保护的选择作者：叶广磊来源：《中国科技博览》2017年第01期[摘要]矿井供电是矿井正常生产的命脉，没有供电系统安全运行，就不能保证井下正常安全的生产，所以安全可靠的供电就成为煤矿供电工作中的重中之重。
继电保护中过流保护主要分为无时限速断保护、定时限速断保护以及定时限过负荷保护，本文就矿井中如何选择两段式保护和三段式保护进行简单阐述。
[关键词]矿井供电；安全可靠；继电保护；两段式保护；三段式保护中图分类号：TM774 文献标识码：A 文章编号：1009-914X（2017）01-0166-01矿井在进入生产阶段后，用电负荷逐步增大，掘进头面用电负荷种类多极易引发越级跳电造成大范围失电，传统的两段式保护在灵敏度上有优秀表现但是在故障选择性上很难准确判断。
三段式保护后，供电系统能够运行稳定性大大提高，同时在故障发生后能够准确切断故障点避免事故扩大化。
一、继电保护原理：继电保护可以保证电力系统的正常运转。
因为当电力系统中的电气设备发生短路故障时，能自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到破坏，保证其它无故障部分迅速恢复正常运行。
继电保护整定四大要素：（1）灵敏性（2）可靠性（3）快速性（4）可选择性二、三段式保护与两段式保护优缺点的比较两段式保护：两段式电流保护是由定时限速断保护和定时限过电流保护组成，可以满足大部分场合的使用，但目前因供电线路的延伸，在采用定时限速断保护时必须加设级差以避免越级跳电。
以110kV变电所至中央变电所至采区变电所这一回路为例。
现采区变电所出口馈电开关定时限速断时限均设为0S，可以防止各迎头设备因检修不到位引起所内大面积失电。
采区变电所9206#、9403#进线开关定时限速断时限设为0.1S，在满足NSP751保护器最小级差100ms的同时，避免因下级馈电造成的进线越级失电。
中央变电所带采区变电所9206#、9403#开关定时限速断时限设为0.2S，保留了最小级差。
10KV配电系统的电流互感器2CT、3CT的比较
10KV配电系统的电流互感器2CT、3CT的比较摘要：本文简要的分析了10KV民用配电系统中，常用继电保护的必要元器件—电流互感器数量的选择在单相接地故障的情况，比较了二个和三个电流互感器的继电保护的优缺点，以及关于误动的补充解决方案的探讨。
关键词：继电保护、电流互感器、单相接地故障我国10KV民用配电系统中，主要采用中性点非直接接地的方式，其中又分中性点不接地方式、经消弧线圈接地方式、经电阻接地方式。
均属于小电流接地系统。
比较常见的故障主要是单相接地故障。
市场上的配电产品中有二个电流互感器和三个电流互感器两种，而大部分的情况是采用较为经济的做法，只安装二个电流互感器，均安装在A、C两相上。
电流互感器主要用来测量电流，由于三相三线供电，只需要测其中两相电流，即可以通过计算矢量和得出另一相的电流。
在小电流接地系统中，无论是2CT，还是3CT，从测量和计量两方面来看，均能很好的满足供电要求。
nW6开关114实际电网的保护并不是电流决定一切,有时时间/方向更重要，这里不讨论这些方面的问题。
一、电流互感器接线方式一般线路保护的电流互感器接法为星形接法。
2CT为非全星形接法；3CT为全星形接法。
如下图：2CT 非全星形接法 3CT 全星形接法非全星形接线方式广泛在中性点不接地的系统中应用。
因为在这种系统中，当网路发生一点接地时，还允许继续运行一段时间，如果两条并联线路各有一点发生接地故障，这时故障电流很大，则要求只跳开一条故障线路。
全星形接线方式对各种故障都能起保护作用，当短路电流相同时，对所有故障都同样灵敏，对相间短路动作很可靠，至少有两个继电器动作。
因此它主要用于高压大电流接地系统，以及大型发电机、变压器、电动机等作为相间和单相接地的保护。
nW6开关114nW6开关114二、2CT的出发点nW6开关114对于中性点非直接接地系统，此类系统发生单相接地故障时，故障点的电流比较小，而且三相之间的线电压基本保持对称，对负荷的供电影响不大，在一般情况下允许继续运行1～2小时。

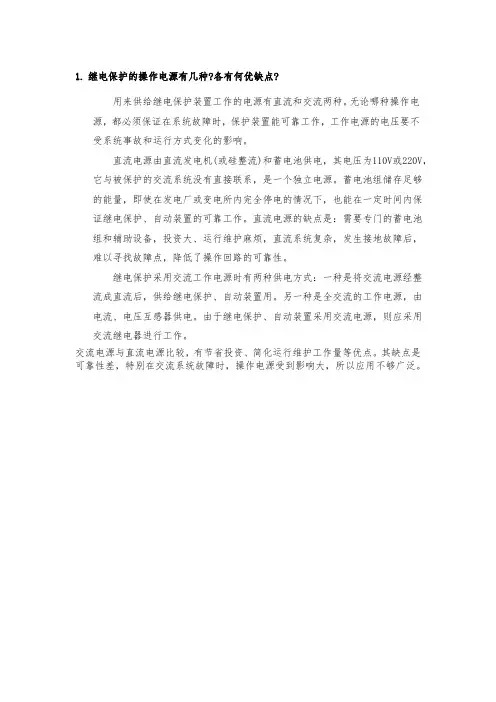

继电保护的操作电源有几种各有何优缺点
1.继电保护的操作电源有几种?各有何优缺点?
用来供给继电保护装置工作的电源有直流和交流两种。
无论哪种操作电源，都必须保证在系统故障时，保护装置能可靠工作，工作电源的电压要不受系统事故和运行方式变化的影响。
直流电源由直流发电机(或硅整流)和蓄电池供电，其电压为110V或220V，它与被保护的交流系统没有直接联系，是一个独立电源。
蓄电池组储存足够的能量，即使在发电厂或变电所内完全停电的情况下，也能在一定时间内保证继电保护、自动装置的可靠工作。
直流电源的缺点是：需要专门的蓄电池组和辅助设备，投资大、运行维护麻烦，直流系统复杂，发生接地故障后，难以寻找故障点，降低了操作回路的可靠性。
继电保护采用交流工作电源时有两种供电方式：一种是将交流电源经整流成直流后，供给继电保护、自动装置用。
另一种是全交流的工作电源，由电流、电压互感器供电。
由于继电保护、自动装置采用交流电源，则应采用交流继电器进行工作。
交流电源与直流电源比较，有节省投资、简化运行维护工作量等优点。
其缺点是
可靠性差，特别在交流系统故障时，操作电源受到影响大，所以应用不够广泛。
微机型继电保护
3.能操作保护出口回路压板、动作信息的复归； 4.管理好打印机和打印报告，防止其卡纸和报告丢失，熟悉打印信息； 5.了解保护装置现有定值； 6.熟悉保护装置的运行环境要求。
检修基本要求
（一）检修时间 在装置无故障的情况下，建议6年检修，每两年可作一次小修。 （二）小修内容
1.检修电源； 2.输入通道检查； 3.检查定值； 4.出口检测； 5.插件完好性检查； 6.校正时钟。 （三）大检修基本内容 1.清洁处理； 2.检查端子； 3.保护静态测试； 4.小修中各项试验 5.保护联动试验。
（五）电源系统 通常这种电源是逆变电源，即将直流逆变为交流，再把交流整定为 微机系统所需的直流电压。 作用：它把水电站的强电系统的直流电源与微机的弱点系统电源完 全隔离开。 微机继电保护装置的抗干扰措施 可靠性是对继电保护的基本要求之一，它包括不误动和不拒动两方面。 除了保护的基本原理应满足可靠性要求，还有两个因素影响保护 的可靠性，这就是干扰和元件损坏，这些都不应该引起误动和拒 动。 为了防止由于干扰使保护的可靠性下降，微机保护通常在硬件及软件 方面采取以下防范：
电流差动保护
差 动 保 护 的 动 作 特 性
各相差动保护判据如下： 1、 当 Iop Icd ，且 Iop 3Icd 时，
Iop 0.6Ires 时满足动作条件； 2、 当 Iop 3Icd ，且 Iop I res 2Icd 时，满足动作条件。 I res 其中，分相差动电流 Iop IM I N ， I M I N 分相制动电 I 流 ；I M 、 N 分别是任一相两侧的电流。
中性点直接接点系统的110KV输电线路一般可以配置三段式相间距 离及接地距离保护、四段式零序电流保护、双回路相继速动保护、 不对称故障相继速动保护、三相一次重合闸等保护。

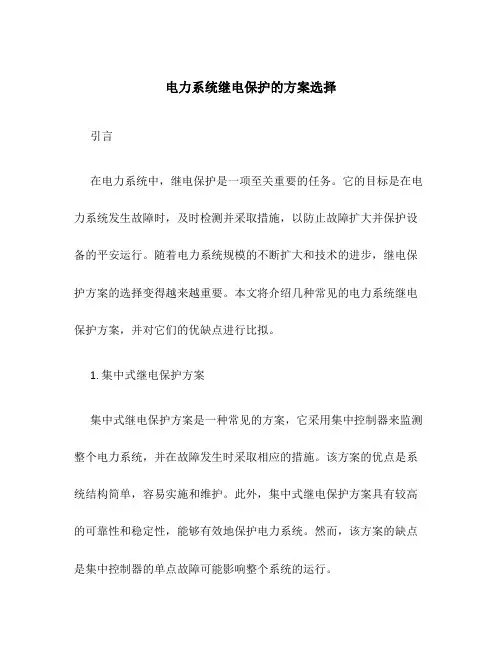

电力系统继电保护的方案选择
电力系统继电保护的方案选择引言在电力系统中，继电保护是一项至关重要的任务。
它的目标是在电力系统发生故障时，及时检测并采取措施，以防止故障扩大并保护设备的平安运行。
随着电力系统规模的不断扩大和技术的进步，继电保护方案的选择变得越来越重要。
本文将介绍几种常见的电力系统继电保护方案，并对它们的优缺点进行比拟。
1. 集中式继电保护方案集中式继电保护方案是一种常见的方案，它采用集中控制器来监测整个电力系统，并在故障发生时采取相应的措施。
该方案的优点是系统结构简单，容易实施和维护。
此外，集中式继电保护方案具有较高的可靠性和稳定性，能够有效地保护电力系统。
然而，该方案的缺点是集中控制器的单点故障可能影响整个系统的运行。
分布式继电保护方案是一种相对较新的方案，它采用分布式的继电保护装置来监测电力系统的不同局部。
这些装置可以独立工作，并在故障发生时采取相应的措施。
该方案的优点是分布式装置之间的通信负荷较低，系统具有较强的抗干扰能力。
此外，分布式继电保护方案还具有较高的可靠性和灵巧性，能够适应不同电力系统的需求。
然而，该方案的缺点是系统结构较为复杂，需要更多的维护工作。
3. 智能继电保护方案智能继电保护方案是一种结合了集中式和分布式继电保护的方案。
它采用智能继电保护装置来监测电力系统，并与集中式控制器进行通信。
这种方案的优点是能够充分利用智能装置的功能，并在故障发生时采取相应的措施。
此外，智能继电保护方案还具有较高的可靠性和灵巧性，能够满足不同电力系统的需求。
然而，该方案的缺点是系统本钱较高。
在选择电力系统继电保护方案时，需要根据具体的情况来进行评估和比拟。
以下是一些考虑因素：•系统规模：集中式继电保护方案适用于较小规模的电力系统，而分布式继电保护方案适用于较大规模的电力系统。
•可靠性要求：如果电力系统的可靠性要求较高，那么可以选择集中式或分布式继电保护方案。
如果要求更高的可靠性，那么可以选择智能继电保护方案。
•系统复杂性：集中式继电保护方案具有较低的系统复杂性，而分布式继电保护方案和智能继电保护方案具有较高的系统复杂性。
继电保护种类
继电保护种类
继电保护是电力系统中常用的一种保护设备，用于监测电力系统中的异常情况并采取相应的措施保护电力设备和系统的安全运行。
根据其功能和应用范围，继电保护可分为多种类型，包括但不限于以下几种：
1. 过流保护：用于检测电力系统中的过电流情况，并根据设定的保护动作条件，通过继电器将故障电路切除，以防止电力设备过载、短路等故障的发生。
2. 跳闸保护：用于检测电力系统中的故障电流和故障状况，并通过控制开关将故障电路切除，以确保电力系统的安全运行。
3. 差动保护：用于检测电力系统中电流的差异，并根据设定的保护动作条件，切除故障电路，以防止电流差异引起的电力设备故障。
4. 距离保护：用于检测电力系统中电路的线路长度和电路故障的距离，并根据设定的保护动作条件，切断故障电路，以保护电力设备和电力系统的安全运行。
5. 频率保护：用于检测电力系统中电压和频率的异常情况，并根据设定的保护动作条件，切除故障电路，以恢复电力系统的正常运行。
6. 过压保护和欠压保护：用于检测电力系统中的过电压和欠电压情况，并根据设定的保护动作条件，切除故障电路，以防止
电力设备受到电压波动引起的故障。
7. 频率保护：用于检测电力系统中频率的异常情况，并采取相应的保护措施，以保护电力设备和电力系统的安全运行。
微机继电保护的优点及抗干扰措施
微机继电保护的优点及抗干扰措施1.高速保护：传统的保护装置逐步被微机保护装置所取代，其主要原因就在于微机保护装置具有更高的保护速度。
传统的继电保护装置仅能以毫秒级的速度执行保护判断，而微机继电保护装置能以微秒级的速度执行保护判断，其保护速度是传统继电保护装置的数倍。
2.高可靠性：微机继电保护装置具有较高的可靠性。
传统的继电保护装置通常采用机械式、电磁式等传统元器件，容易因为元器件的老化、机械损坏等原因而失效，而微机继电保护装置使用的元器件是电子元器件，其寿命较长、可靠性较高，能够保证装置的长期稳定运行。
3.高精度：微机继电保护装置具有较高的精度。
传统的继电保护装置仅具有一定的判别精度，如果遇到相邻线路干扰等情况，就会产生误判，而微机继电保护装置能够针对各种干扰情况作出正确判断，并进行相应的保护措施。
4.多功能：微机继电保护装置可以完成多种保护功能，如过电流保护、地电流保护、短路保护、过压保护、欠压保护等多种保护功能，并且可以通过编程方式设置参数，以适应不同的工作环境。
5.可编程性：微机继电保护装置具有强大的可编程性。
传统的继电保护装置仅能完成固定的保护功能，而微机继电保护装置可以通过编程实现不同的保护功能，并且可以根据不同的工作环境进行参数设置，从而保证装置的最佳工作状态。
1.电气隔离：在微机继电保护装置的设计中，通常采用电气隔离的方式来避免各个元件之间的相互影响。
例如，将数字量与模拟量隔离，将微处理器与外部电路隔离等措施，能够有效地抑制外界噪声的干扰。
2.滤波：微机继电保护装置通常在输入端口、输出端口等关键位置采用滤波电路，以滤除高频噪声和杂波信号，从而提高装置的抗干扰能力。
3.地线处理：微机继电保护装置的接地处理是影响其抗干扰能力的重要因素。
在接地处理时，应注意消除地环形电流，采用良好的接地方式，有效降低地电位的参差不齐度，提高装置的稳定性和抗干扰能力。
4.软件滤波：在微机继电保护装置的软件设计中，通常采用滤波算法来降低输入信号中的噪声，例如，通过加权平均或中值滤波等算法处理输入信号，从而提高装置的抗噪能力。
微机继电保护的优点及抗干扰措施
微机继电保护的优点及抗干扰措施微机继电保护是一种利用微机技术实现的继电保护系统，它具有以下优点：1. 可靠性高：传统的继电保护系统使用电磁继电器和电气元器件，容易受到电器元器件老化、接触不良等因素的影响而出现故障。
而微机继电保护系统由于采用数字化处理技术，不受元器件老化和接触不良等因素的影响，具有更高的可靠性。
2. 灵活性好：微机继电保护系统可根据不同的电力系统和保护对象的要求进行灵活配置，满足各种不同的保护需求。
3. 功能强大：微机继电保护系统可以实现多种保护功能，如过电压保护、过电流保护、短路保护等，还可以实现复杂的逻辑控制和自动化操作。
4. 防护灵敏度高：微机继电保护系统采用高精度的模拟量采样技术和数字信号处理技术，可以实现对电力系统中各种信号的精确测量和处理，具有较高的防护灵敏度。
5. 互联网化：微机继电保护系统可以与上级监控系统、电力系统自动化系统等进行互联互通，实现远程监控和控制，方便运维人员对系统进行管理和维护。
除了上述的优点之外，微机继电保护系统还需要采取一些抗干扰措施，以保证系统的正常运行。
主要包括以下几个方面：1. 系统硬件设计：在系统硬件设计上，需要合理布局和隔离各个模块，以降低干扰的传递和扩散；采用屏蔽措施，如在敏感部位使用屏蔽线、屏蔽罩等，以减少外部干扰；对重要的信号线路使用同轴电缆或光缆，以增强抗干扰能力。
2. 电源设计：为了保证系统的稳定供电，可以采用双电源供电方式，以减少电源供电的不稳定对系统的影响；对电源线路进行简单的滤波处理，以减少电源中的杂波。
3. 软件抗干扰设计：在软件设计上，可以采用适当的滤波算法对输入信号进行滤波处理，以降低噪声和干扰的影响；对输入信号进行多次采样和平均处理，以提高信号的准确性和稳定性。
4. 地线设计：良好的地线设计是保证系统抗干扰能力的重要因素，可以采用合理的地线布局和连接方式，以减少地线回、交叉耦合等现象的影响。
微机继电保护系统具有可靠性高、灵活性好、功能强大、防护灵敏度高和互联网化等优点，并且采取合适的硬件和软件抗干扰措施，可以有效提高系统的抗干扰能力，保证系统的正常运行。
继电保护保护类型
继电保护保护类型继电保护是电力系统中保护设备的一种重要手段，它通过对电力设备异常情况的检测，并发送信号控制接触器、断路器等装置进行动作，以保护电力系统的安全运行。
继电保护的分类主要根据被保护元件的不同类型进行划分，下面将介绍几种主要的继电保护类型。
一、电流保护电流保护是最常见的一种继电保护类型。
电流保护根据电路中电流的大小与设定值的关系来判断电路是否正常。
当电流异常时，电流保护会及时控制断路器的动作，切断电路，起到保护电气设备的作用。
例如，在电动机运行过程中，如果电流超过了额定值，则电流保护会及时切断电源，以避免设备烧毁。
二、电压保护电压保护是用来对电力系统电压异常状况进行检测的保护方式。
在电力系统中，电压的稳定性对设备运行非常重要。
电压保护可以检测电压的过高、过低、失压等异常情况，并根据设定值控制断路器等装置的动作。
它起到保护设备以及维持电力系统稳定运行的作用。
三、过载保护过载保护是针对电力设备超过额定负荷长时间运行而导致过热的情况进行保护的一种继电保护类型。
在电力系统中，电力设备的额定负荷一般是由制造厂家或设计部门根据设备的工作特性和可靠性确定的。
过载保护通过监测电路中电流的大小，当电流超过一定值时，会触发保护装置，切断电源，以保护设备不被过热损坏。
四、短路保护短路保护用来对电力系统中由于电路线路、设备绝缘损坏等引起的短路故障进行保护。
短路故障会导致电流迅速升高，对设备和电力系统的安全造成巨大风险。
短路保护通过检测电路中的电流、电压等参数来判断是否存在短路故障，并触发相应的保护动作，将故障段隔离，保护电力设备和系统的安全运行。
五、过电压保护过电压保护是为了防止电力系统中因为电力设备故障、闪击、雷击等原因导致电压突然升高而引发的故障。
过电压保护通过检测电压的变化情况，一旦发现异常，会及时触发保护动作，将电压恢复到正常水平，以保护电力设备不受损害。
六、欠电压保护欠电压保护主要是为了防止电力系统中电压突然降低引发的故障。
继电保护
继电保护名词解释1、继电保护的可靠性：指继电保护装置自身在工作过程中的安全性和信赖性，是对继电保护最根本的要求。
3.2、低压启动的过流保护：在过流保护中，当灵敏系数不能满足要求时可采用低电压启动的过电流保护方式，提高灵敏系数轨道过压保护：在直流牵引供电系统中，轨道对地绝缘安装，OVPD用来作为降低轨道电压的一种重要手段，避免由于机车通过时，电力机车工作电流过大而引起的瞬间轨道过电压，以确保轨道电压低于整定值，从而保证人员、设备的安全。
4.比率制动特性：也称为穿越电流制动特性，她可以保证在变压器区外故障时有可靠的制动作用，同时在内部故障时有很高灵敏度。
5.相邻变电所联跳：就是相邻的两个牵引变电所内对同一段供电轨道供电的两个馈线断路器间的相互动作保护。
6.大电流脱扣保护：大短路电流对线路会造成巨大的损坏，大短路电流一出现就应立即切断，其切断时刻应在其达到电流峰值。
7.备用电源自动投入装置：是由微机型继电保护装置在完成保护功能的同时来兼作备用电源自动投入装置。
8.自适应继电保护：能根据电力系统运行方式和故障状态的变化而实时改变保护性能，特性或定值的保护。
9.综合接地网：为了设备和人生的安全，各个地铁站均设置一个综合接地装置，架空地线和各车站接地装置通过接地扁钢和电缆金属铠装等接在一起而形成地铁全线统一的综合接地网。
10.继电保护四性：选择性，速动性，灵敏性，可靠性。
11.电流继电器的动作电流：在电流继电器中，能使继电器动作的最小电流值叫做该继电器的动作电流。
12.DDL：一种反应电流变化趋势的保护，又称电流变化率（di/dt）和电流增量（△I）保护，既能切除近端短路电流，也能切除大电流脱扣保护不能切除的短路故障电流较小的远端短路故障，既避免了单独的di/dt保护受干扰而误动，又克服了△I保护存在拒动现象的缺点，它可以避免对绝对电流的检测，而有效区分机车启动电流和短路电流。
DDL保护已成为地铁馈线保护的主保护。
各种继电保护保护的优缺点对比
各种继电保护优缺点对比距离保护优缺点：优点是灵敏度高，能保证故障线路在比较短的时间内有选择地切除故障，且不受系统运行方式和故障形式的影响。
其缺点是当保护突然失去交流电压时，将引起保护误动作。
因为阻抗保护是当测量到的阻抗值等于或小于整定阻抗值时就动作，如电压突然消失，保护就会误动作，为此要采取相应措施电流保护与距离保区别，优缺点是什么电流保护呢，原理比较简单，就是电流值达到一定的程度，保护装置就动作了，经过一定时限或者零时限，跳开断路器，切开故障点。
一般用在10KV以下的线路保护或一些用户变压器上。
主要有速断保护和过流保护两种，有的配了有零序CT的，也配零序电流保护。
优点：原理简单、接线简单，成本低。
缺点：太简单，无闭锁量，只能用在10KV以下场合。
距离保护是指利用阻抗元件来反应短路故障的保护装置。
原理比较复制，一般用在110KV以上的线路保护上。
距离保护是反应故障点至保护安装地点之间的距离（或阻抗）。
并根据距离的远近而确定动作时间的一种保护装置。
该装置的主要元件为距离（阻抗）继电器，它可根据其端子上所加的电压和电流测知保护安装处至短路点间的阻抗值，此阻抗称为继电器的测量阻抗。
当短路点距保护安装处近时，其测量阻抗小，动作时间短；当短路点距保护安装处远时，其测量阻抗增大，动作时间增长，这样就保证了保护有选择性地切除故障线路。
（选择性，这是和普通电流保护的很大分别，一般的电流保护，有电流就跳了）用电压与电流的比值(即阻抗)构成的继电保护，又称阻抗保护，阻抗元件的阻抗值是接入该元件的电压与距离保护电流的比值：U/I=Z，也就是短路点至保护安装处的阻抗值。
因线路的阻抗值与距离成正比，所以叫距离保护或阻抗保护。
距离保护分为接地距离保护和相间距离保护等。
距离保护分的动作行为反映保护安装处到短路点距离的远近。
与电流保护和电压保护相比，距离保护的性能受系统运行方式的影响较小当短路点距保护安装处近时，其量测阻抗小，动作时间短;当短路点距保护安装处远时，其量测阻抗大,动作时间就增长，这样保证了保护有选择性地切除故障线路。
简短继电保护常见问答题
简短继电保护常见问答题问答题1、继电保护装置的作用是什么？答:当被保护元件发生故障时，自动、迅速、有选择地将故障从电力系统切除，以保证其余部分恢复正常运行，并使故障元件免于继续受损害。
当被保护元件发生异常运行状态时，经一定延时动作于信号，以使值班人员采取措施。
2、继电保护按反应故障和按其功用的不同可分为哪些类型？答:(1)按反应故障可分为：相间短路保护，接地短路保护，匝间短路保护，失磁保护等。
(2)按其功用可分为：主保护、后备保护、辅助保护。
3、何谓主保护、后备保护和辅助保护？答:(1)能反应整个保护元件上的故障，并能以最短延时有选择地切除故障的保护称为主保护。
(2)主保护或其断路器拒动时，由于切除故障的保护称为后备保护。
(3)为补充主保护和后备保护的不足而增设的比较简单的保护称为辅助保护。
4、继电保护装置由哪些部分组成？答：继电保护装置由测量部分、逻辑部分和执行部分组成。
5、何谓电流互感器10％误差特性曲线？答:10％误差曲线是指电流误差10％，角度误差不超过7°时，电流互感器的一次电流倍数和允许负荷阻抗之间的关系曲线。
6、怎样用10％误差曲线校验电流互感器？答:(1)根据接线方式，确定负荷阻抗计算；(2)根据保护装置类型和相应的一次电流最大值，计算电流倍数；(3)由已知的10％曲线，查出允许负荷阻抗；(4)按允许负荷阻抗与计算阻抗比较，计算值应小于允许值，否则应采用措施，使之满足要求。
7、保护装置常用的变换器有什么作用？答:（1）按保护的要求进行电气量的变换与综合；（2）将保护设备的强电二次回路与保护的弱电回路隔离；(3)在变换器中设立屏蔽层，提高保护抗干扰能力；（4）用于定值调整。
8、用哪些方法可以调整电磁型电流继电器定值？答：调整动作电流可采用：（1）改变线圈连接方式；（2）改变弹簧反作用力；（3）改变舌片起始位置。
9、信号继电器有何作用？答：装置动作的信号指示并接通声光信号回路。
各种继电保护优缺点对比
各种继电保护优缺点对比一、距离保护优缺点：优点是灵敏度高，能保证故障线路在比较短的时间内有选择地切除故障，且不受系统运行方式和故障形式的影响。
其缺点是当保护突然失去交流电压时，将引起保护误动作。
因为阻抗保护是当测量到的阻抗值等于或小于整定阻抗值时就动作，如电压突然消失，保护就会误动作，为此要采取相应措施二、电流保护与距离保区别，优缺点是什么电流保护呢，原理比较简单，就是电流值达到一定的程度，保护装置就动作了，经过一定时限或者零时限，跳开断路器，切开故障点。
一般用在10KV以下的线路保护或一些用户变压器上。
主要有速断保护和过流保护两种，有的配了有零序CT的，也配零序电流保护。
优点：原理简单、接线简单，成本低。
缺点：太简单，无闭锁量，只能用在10KV以下场合。
距离保护是指利用阻抗元件来反应短路故障的保护装置。
原理比较复制，一般用在110KV以上的线路保护上。
距离保护是反应故障点至保护安装地点之间的距离（或阻抗）。
并根据距离的远近而确定动作时间的一种保护装置。
该装置的主要元件为距离（阻抗）继电器，它可根据其端子上所加的电压和电流测知保护安装处至短路点间的阻抗值，此阻抗称为继电器的测量阻抗。
当短路点距保护安装处近时，其测量阻抗小，动作时间短；当短路点距保护安装处远时，其测量阻抗增大，动作时间增长，这样就保证了保护有选择性地切除故障线路。
（选择性，这是和普通电流保护的很大分别，一般的电流保护，有电流就跳了）用电压与电流的比值（即阻抗）构成的继电保护，又称阻抗保护，阻抗元件的阻抗值是接入该元件的电压与距离保护电流的比值：U/I=Z，也就是短路点至保护安装处的阻抗值。
因线路的阻抗值与距离成正比，所以叫距离保护或阻抗保护。
距离保护分为接地距离保护和相间距离保护等。
距离保护分的动作行为反映保护安装处到短路点距离的远近。
与电流保护和电压保护相比，距离保护的性能受系统运行方式的影响较小当短路点距保护安装处近时，其量测阻抗小，动作时间短；当短路点距保护安装处远时，其量测阻抗大，动作时间就增长，这样保证了保护有选择性地切除故障线路。
输电线路全线速动保护原理及应用,输电线路纵联保护,高频保护,差动保护,行波保护,光纤保护,微波保护
180
0
为了保证当外部故障时保护不误动，应找出外部故障 可能出现的最大间隙角 ，并按此进行闭锁。这 个角度就叫做闭锁角，表示为 b 。
W . max
1.闭锁角的确定
① TA的角度误差： TA ②
7
保护装置操作元件复合滤过器的误差角： BH 15
7
6
4
5 5
4
6
7
GFX GSX
8
8
GSX GFX
“相-地”制高频通道示意图
保护间隙
2
保护间隙是高频通道的 1 辅助设备，用它保护高频收 3 3 发信机和高频电缆免受过电 压的袭击。
6
4
5 5
2
7
4
6
7
GFX GSX
8
8
GSX GFX
“相-地”制高频通道示意图
接地刀闸
接地刀闸也是高频通道的辅助 1 2设备。在调整或维修高频收发信机和 2 3 3 连接滤波器时，将它接地，以保证人 身安全。
研究的主要问题
3. 光纤保护是近年来出现的一种新保护，. 光纤纵
差保护的原理简单可靠，灵敏度高。光纤通道更是 具有传输中继距离长，抗干扰能力强，传输容量大 及安全可靠性高等优点，对于光纤纵差保护装置而 言必须解决数据同步问题。光纤保护是近年来出现 的一种新保护，. 光纤纵差保护的原理简单可靠， 灵敏度高。光纤通道更是具有传输中继距离长，抗 干扰能力强，传输容量大及安全可靠性高等优点， 对于光纤纵差保护装置而言必须解决数据同步问题。
EM IM
1
EM
k (3)
IN
2
继电保护课后习题答案
第1章习题和思考题1.简述继电保护的定义、任务。
答：定义：泛指继电保护技术和各种继电保护装置构成的继电保护系统，保护电力系统及其元件（发电机、变压器、输电线路等），使之免遭损害，称为继电保护任务：切除故障元件、反映不正常运行状态（跳闸并发信）即当电力系统发生故障或异常工况时，在可能实现的最短时间和最小区域内，自动将故障设备从系统中切除，或发出信号由值班人员消除异常工况根源，以减轻或避免设备的损坏和对相邻地区供电的影响。
2.保护的“四性”指的是什么？具体如何解释？答：是指可靠性、选择性、速动性、灵敏性。
可靠性是指在给定条件下的给定时间间隔内，保护能完成所需功能的概率。
保护的安全性是指在给定条件下的给定时间间隔内，保证不误动的概率。
保护的可信赖性是指在给定条件下的给定时间间隔内，保证不拒动的概率。
选择性是指保护检出电力系统故障区和/或故障相的能力。
即故障时能够尽可能的缩小电力系统被停电的范围，只将故障部分从系统中切除，最大限度的保证系统中无故障部分仍然可以安全运行。
速动性是指保护尽可能快的切除故障的能力。
灵敏性是指保护对于其保护范围内发生故障或者不正常运行状态的反应能力3.继电保护装置一般由哪几部分组成？答：继电保护装置由测量部分、逻辑部分、执行部分组成4.有人说电力系统继电保护就是指电力系统继电保护装置，这种说法对吗？答：这种说法不对。
电力系统继电保护泛指继电保护技术和由各种继电保护装置构成的继电保护系统。
继电保护装置可定义为在电力系统发生故障或不正常工作状态时，动作于断路器跳闸或发出告警信号的一种安全自动装置。
与继电保护相关的技术主要包含涉及继电保护装置本身的原理设计、配置与整定、调试等技术。
继电保护装置本身需要通过电流互感器、电压互感器采集电流量、电压量信息，并与断路器配合，实现跳闸。
因此，继电保护装置本身只是继电保护系统的一个重要组成部分，其它相关设备以及相互之间的联系对于机电保护系统也至关重要。
继电保护装置的主保护、后备保护和辅助保护
主保护、后备保护和辅助保护电力供电系统中的发电、供电、用电设备，为了安全可靠地运行，避免事故造成的影响和损失，重要用电设备线路及变、配电所需要同时安装若干组保护，根据保护装置对被保护设备的作用,分为主保护、后备保护，辅助保护。
一、主保护主保护是被保护设备和线路的主要保护装置。
对被保护设备的故障，能以无时限(即除去保护装置本身所固有的时间，一般为0.03S~0. 12s)或带一定的时限切除故障。
例如，速断保护就是主保护，变压器的瓦斯保护也是主保护。
二、后备保护后备保护是主保护的后备。
对于变、配电所的进线、重要电气设备及重要线路,不但要有主保护外，还安装后备保护和辅助保护。
后备保护又分为近后备保护和远后备保护。
1.近后备保护近后备保护是指被保护设备主保护之外的另一组独立的继电保护装置。
当保护范围内的电气设备故障时，该设备的主保护由于某种原因不发生动作时，由该设备的另一组保护动作，使断路器掉闸断开。
近后备保护的优缺点是：保护装置工作可靠，当被保护范围内发生故障时，可以迅速切除故障，减少事故掉闸的时间，缩小事故范围。
2)缺点(1)增加了维护和试验工作董。
(2)增加投资，只有重要设备或线路才会装设这种后备保护。
(3)如果保护装置的共用部分发生故障，如与主保护共用的直流系统或电流回路的二次线部分，这时主保护拒绝动作，后备保护同样不会起作用，这样将使事故范围扩大，造成越级掉闸。
2.远后备保护该保护是借助于上级线路的继电保护,作为本级线路或设备的后备保护。
当被保护的线路或电气设备发生故障，而主保护由于某种原因拒绝动作，只得越级使相邻的上一级线路的继电保护动作，其断路器掉闸，借以切除本线路的故障点。
这种情况，上级线路的保护就成为本线路的远后备保护。
远后备保护的优缺点是：1)优点(1)实施简单、投资小、无需进行维修与试验。
(2)该保护可以在保护装置本身、断路器以及互感器、二次回路及交、直流操作电源部分发生故障，均可起到后备保护的作用。
中外微机型输电线路继电保护之比较
中外微机型输电线路继电保护之比较摘要：通过对几种中外微机型输电线路继电保护进行的比较，分析了它们的特点，并就一些关键技术进行了探讨。
关键词：微机保护线路保护重合闸收发讯机微机型继电保护由于具有功能强、维护调试方便等一系列优点，自问世以来就受到普遍重视与欢迎，近年来更是在国内外得到广泛应用。
由于输电线路保护在继电保护中具有重要地位，且随着超高压、长距离输电线路的发展，对输电线路保护的功能提出了更新更高的要求，加之输电线路保护本身具有的复杂功能和逻辑，使微机保护在输电线路保护这一领域获得了广泛应用。
本文结合自身体会，对国内外常用的几种微机型线路保护装置的一些特点进行了分析与比较，主要侧重于原理与功能方面的探讨。
这里介绍的保护装置是国产WXB-11型线路微机保护和美国Schweizer Engineering Laboratary推出的SEL-321型线路保护装置、SEL-279型自动重合闸装置和ABB公司的TCF-10B型移频式高频收发讯机。
1 装置简介WXB-11型微机线路保护采用插件式结构，设置了硬件完全相同的高频、距离、零序、综重4个插件，每个插件独立完成一种保护功能。
其人机对话功能通过打印机和人机对话插件完成。
同高频收发讯机配合可以实现110kV及以上电压等级的输电线路继电保护的全部功能。
此外，该保护能储存故障前20ms和故障后40ms的各相电压、电流采样值并打印出来，相当于故障录波，并具有故障测距功能。
SEL-321型微机保护采用一体化机箱，面板上设有液晶显示屏和控制按钮，正常运行时可以从液晶显示屏上读出各相电压、电流有效值，并且可以显示日期等信息。
该装置具有15个可编程触点输出，面板上还设有一个RS-232标准串行口，可以与个人电脑联接，这样可以方便地进行整定和事件报告。
保护动作前后的电压、电流及各部分的动作过程都记录在事件报告中，供运行人员查阅。
在保护功能方面，具有四段三相/相间阻抗圆；两段振荡闭锁用矩形阻抗特性；两段负荷阻抗特性；四段接地阻抗圆；四段矩形接地阻抗特性；四段反时限相电流过流元件并模拟复归功能；反时限负序/零序电流元件(以上电流元件可由功率方向或阻抗元件控制)；四段瞬动或定时限负序电流/零序电流元件。
继电保护课后题答案
1. 什么是继电器的返回系数？返回系数都是小于1的吗？提高返回系数？P12答：返回系数=返回电流/动作电流；过电流继电器的返回系数恒小于1。
减小摩擦转矩，减小转动部分的重量，减小剩余转矩。
2. 试述对继电保护的四个基本要求的内容。
P4-P5答：（除了知道保护四性及其含义，更应该能够理解并运用，如懂得对某故障对某保护引起的保护起动、返回或动作进行四性的评价。
）1) 选择性：电力系统有故障时，应有距离故障最近的保护装置动作，仅将故障元件从电力系统中切除，是停电范围尽量缩小。
2) 速动性：快速切除故障可以提高电力系统并联运行的稳定性。
3) 灵敏性：指对于其保护范围内发生任何故障活不正常状态的反应能力。
4) 可靠性：是指在规定的保护范围内发生了属于它应该动作的故障时，它不应该拒绝动作，而在其他不属于它应该动作的情况下，则不应该误动作。
3. 瞬时速断的整定点在哪？为保证选择性，保护装置的起动电流应按躲开下一条线路出口处（如D2点即B 变电所）短路时，通过保护的最大短路电流（最大运行方式下的三相短路电流）来整定。
即)3(max 2mav B d k D d dz I K I I ••••=>4. 定时限的动作时间级差主要考虑拿下因素？应包括故障线路断路器的跳闸时间1QF t ,故障线路保护1时间继电器的实际动作时间比整定值延迟1.t t 才能动作，保护2时间继电器可能比整定的时间提早2.t t 动作，还应包括测量元件延迟返回的惯性时间2.in t ，在增加一个裕度时间r t 。
△t=1QF t +1.t t +2.t t +2.in t 。
5. 定时限Ⅱ段和定时限Ⅰ段的配合点在何处？6. 在过电流保护段的整定公式中都应有哪些系数？1）整定值计算的原则：电动机的自起动电流大于其正常运行的电流，引入一个自起动系数MsK 来表示自起动时最大电流max .Ms I 与正常运行时最大负荷电流m ax .L I 之比。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
各种继电保护优缺点对比
距离保护优缺点：
优点是灵敏度高，能保证故障线路在比较短的时间内有选择地切除故障，且不受系统运行方式和故障形式的影响。
其缺点是当保护突然失去交流电压时，将引起保护误动作。
因为阻抗保护是当测量到的阻抗值等于或小于整定阻抗值时就动作，如电压突然消失，保护就会误动作，为此要采取相应措施
电流保护与距离保区别，优缺点是什么
电流保护呢，原理比较简单，就是电流值达到一定的程度，保护装置就动作了，经过一定时限或者零时限，跳开断路器，切开故障点。
一般用在10KV以下的线路保护或一些用户变压器上。
主要有速断保护和过流保护两种，有的配了有零序CT的，也配零序电流保护。
优点：原理简单、接线简单，成本低。
缺点：太简单，无闭锁量，只能用在10K V以下场合。
距离保护是指利用阻抗元件来反应短路故障的保护装置。
原理比较复制，一般用在110K V以上的线路保护上。
距离保护是反应故障点至保护安装地点之间的距离（或阻抗）。
并
根据距离的远近而确定动作时间的一种保护装置。
该装置的主要元件为距离（阻抗）继电器，它可根据其端子上所加的电压和电流测知保护安装处至短路点间的阻抗值，此阻抗称为继电器的测量阻抗。
当短路点距保护安装处近时，其测量阻抗小，动作时间短；当短路点距保护安装处远时，其测量阻抗增大，动作时间增长，这样就保证了保护
有选择性地切除故障线路。
（选择性，这是和普通电流保护的很大分别，一般的电流保护，有电流就跳了）
用电压与电流的比值（即阻抗）构成的继电保护,又称阻抗保护,阻抗元件的阻抗值是接入该元件的电压与距离保护电流的比值:U/I=Z，也就是短路点至保护安装处的阻抗值』线路的阻抗值与距离成正比，所以叫距离保护或阻抗保护。
距离保护分为接地距离保护和相间距离保护等。
距离保护分的动作行为反映保护安装处到短路点
距离的远近。
与电流保护和电压保护相比，距离保护的性能受系统运行方式的影响较小
当短路点距保护安装处近时，其量测阻抗小，动作时间短；当短路点距保护安装处远时，其量测阻抗大，动作时间就增长，这样保证了保护有选择性地切除故障线路。
距离保护的动作时间⑴ 与保护安装处至短路点距离（I）的关系t=f（l）,称为距离保护的时限特性。
为了满足继电保护速动性、选择性和灵敏性的要求，目前广泛采用具有三段动作范围的时限特性。
三段分别称为距离保护的I、"、皿段，它们分别与电流速断、限时电流速断及过电流保护相对应。
距离保护的第I段是瞬时动作的，它的保护范围为本线路全长的80〜85% ;第H段与限时电流速断相似，它的保护范围应不超出下一条线路距离第I段的保护范围，并带有高出一个△ t的时限以保证动作的选择性；第皿段与过电流保护相似，其起动阻抗按躲开正常运行时的负荷参量来选择，动作时限比保护范围内其他各保护的最大动—作时限高出一个厶t
电力系统方向性电流保护为什么有死区？死区由什么决定？
传统的功率方向元件存在死区。
传统的功率方向元件，或称为功率方向继电器，利用线电压和相电流之间的相位关系来判断故障方向，而在保护出口发生三相金属性短路时，输入保护的线电压为0,无法进行相位比较，所以存在死区。
目前保护中的方向元件大多数为故障分量方向元件，不存在死区丄题。
距离保护的优缺点和应用范围是什么？
答：(1)优点有：I、H段能在任何形状的多电源网络中保证选择性，比电流电压保护的灵敏度高。
其中，I段的保护范围不受运行方式的影响，“、皿段虽然受影响、但仍优于电流电压保护。
(2)缺点是：不能实现全线速动，装置本身元件多可靠性较低、接线复杂维护较难。
(3)对不要求全线速动的线路，可作为主保护，否则，可作为相间或接地故障的后备保护。
差动保护特点：
1、灵敏度很高
2、保护范围稳定
3、可以实现全线速动
4、不能作为相邻元件的后备保护。
