【CN209496332U】一种电源管理系统【专利】

合集下载

一种电源系统[实用新型专利]

专利名称：一种电源系统
专利类型：实用新型专利
发明人：王文君,谢文刚,陈小平,顾勇,陈佳申请号：CN201820726970.3
申请日：20180515
公开号：CN208208755U
公开日：
20181207
专利内容由知识产权出版社提供
摘要：本实用新型涉及电源封装技术领域，提供了一种电源系统，包括封装机构和控制芯片、电感器和分立器件，封装机构包括基板、分别设置于基板侧边的管壳墙体和设置于管壳墙体顶端的密封盖板，基板、管壳墙体和密封盖板形成用于设置控制芯片、电感器和分立器件的密封空间，电感器设置于控制芯片和分立器件的上方，密封空间内设有用于支撑电感器的支撑结构。

本实用新型提供的电源系统通过将电源系统的组件中高度最高的电感器设置在高度小于电感器的控制芯片和分立器件上方，充分利用了控制芯片和分立器件上方的空间，从而使得电源系统尺寸变小；并且控制芯片、电感器和分立器件均设置在封装机构中，即，所有器件均采用了密封封装，可靠性高。

申请人：深圳市国微电子有限公司
地址：518000 广东省深圳市南山区高新南一道015号国微研发大厦六层A
国籍：CN
代理机构：深圳中一专利商标事务所
代理人：官建红
更多信息请下载全文后查看。

一种电源管理系统[实用新型专利]

专利名称：一种电源管理系统
专利类型：实用新型专利
发明人：江博,张军,张华俊,崔爱龙,余建军,肖正兴,李飞腾申请号：CN202121096512.4
申请日：20210519
公开号：CN215663044U
公开日：
20220128
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电源管理系统，包括：输入电源；输出电源；管理系统，所述输入电源连接管理系统的输入端，所述输出电源连接管理系统的输出端，所述管理系统用于控制电源的输入与输出；信号拾取端口，用于在检测信号后向管理系统发送控制信息，所述控制信息至少包含有一种控制信号；其中，当信号拾取端口持续检测信号后向管理系统发送控制信息，管理系统根据该控制信息对电源的输入与输出作出预设的控制指令。

本实用新型通过提供了针对电源的管理系统，通过信号拾取端口实时检测车辆的运行状态，并可根据运行状态调节电源是否持续性输出，从而保证了在待机等情况下的不必要电能损耗。

申请人：安徽合力股份有限公司
地址：230601 安徽省合肥市经开区方兴大道668号
国籍：CN
代理机构：合肥天明专利事务所(普通合伙)
代理人：金凯
更多信息请下载全文后查看。

一种电源系统[发明专利]

专利名称：一种电源系统
专利类型：发明专利
发明人：张强,朱春辉
申请号：CN200810128495.0申请日：20080625
公开号：CN101369733A
公开日：
20090218
专利内容由知识产权出版社提供
摘要：本发明涉及一种电源系统，包括第一电源模块组(101)，还包括与所述第一电源模块组(101)并联的第二电源模块组(102)，以及用于检测电源系统当前所需功率并根据所述当前所需功率开启或关闭所述电源模块组中电源模块的监控模块(103)。

实施本发明的电源系统，具有以下有益效果：系统是一般输出时，可以关闭所述低效率的模块，让高效率的模块运行，来提高整个系统的运行效率；在系统需要满载输出时，可开启低效率模块，来满足系统的输出功率的要求。

申请人：艾默生网络能源系统北美公司
地址：美国俄亥俄州洛雷恩市F大街1122号
国籍：US
代理机构：深圳市顺天达专利商标代理有限公司
代理人：高占元
更多信息请下载全文后查看。

一种电池管理系统[发明专利]

专利名称：一种电池管理系统
专利类型：发明专利
发明人：甫日甫才仁,霍群海,尹靖元,吴理心,韦统振申请号：CN201910454233.1
申请日：20190529
公开号：CN110021985B
公开日：
20220412
专利内容由知识产权出版社提供
摘要：一种电池管理系统，包括控制模块、数据监测模块、均衡模块、驱动模块等。

多节电池单体串联或并联组成电池模块。

数据监测模块的输入端与每一个电池单体相连，数据监测模块的输出端与通信模块的输入端相连，通信模块的输出端分别与控制模块输入端和显示模块输入端相连。

控制模块的输出端与驱动模块的输入端连接，输入端与数据采集模块的输出端相连。

均衡模块由底层均衡单元和顶层均衡单元组成，底层均衡单元和顶层均衡单元的输入端均与驱动模块的输出端相连，底层均衡单元的输出端与电池单体连接；顶层均衡单元的输出端和电池模块相连；所述的电池管理系统电池单体之间通过底层均衡单元进行能量均衡，电池模块之间通过顶层均衡单元进行能量的均衡。

申请人：中国科学院电工研究所
地址：100190 北京市海淀区中关村北二条6号
国籍：CN
代理机构：北京科迪生专利代理有限责任公司
代理人：关玲
更多信息请下载全文后查看。

一种通用的计算机电源管理系统[实用新型专利]

专利名称：一种通用的计算机电源管理系统专利类型：实用新型专利
发明人：张施洋
申请号：CN201620155394.2
申请日：20160301
公开号：CN205405416U
公开日：
20160727
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种通用的计算机电源管理系统，包括控制器和电源管理芯片，所述电源管理芯片包括寄存器组和与其连接的至少一个电源模组，所述电源管理芯片连接所述计算机的电源转换模块以接收至少一路电源输入，所述电源管理芯片的电源输出端与所述计算机中的各个部件连接以向所述部件供电，所述控制器通过系统管理总线与所述电源管理芯片的信号端连接并通过对所述寄存器组的操作来控制电源管理芯片的电力输出。

本实用新型能够运用在不同的计算机平台，针对各个平台的计算机部件提供与之相应的电力，从而在更换计算机平台时不必更换计算机电源管理系统，省时省力，降低了主板的整体面积，也有效降低了生产成本。

申请人：合肥联宝信息技术有限公司
地址：230601 安徽省合肥市经济技术开发区翠微路6号海恒大厦4楼418号
国籍：CN
代理机构：北京金信知识产权代理有限公司
更多信息请下载全文后查看。

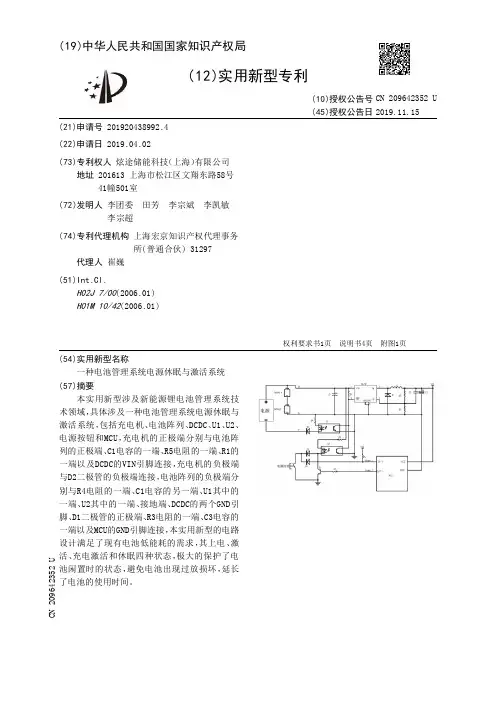

【CN209642352U】一种电池管理系统电源休眠与激活系统【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920438992.4(22)申请日 2019.04.02(73)专利权人炫途储能科技（上海）有限公司地址 201613 上海市松江区文翔东路58号41幢501室(72)发明人李团委　田芳　李宗斌　李凯敏　李宗超　(74)专利代理机构上海宏京知识产权代理事务所(普通合伙) 31297代理人崔巍(51)Int.Cl.H02J 7/00(2006.01)H01M 10/42(2006.01)(54)实用新型名称一种电池管理系统电源休眠与激活系统(57)摘要本实用新型涉及新能源锂电池管理系统技术领域，具体涉及一种电池管理系统电源休眠与激活系统，包括充电机、电池阵列、DCDC、U1、U2、电源按钮和MCU，充电机的正极端分别与电池阵列的正极端、C1电容的一端、R5电阻的一端、R1的一端以及DCDC的VIN引脚连接，充电机的负极端与D2二极管的负极端连接，电池阵列的负极端分别与R4电阻的一端、C1电容的另一端、U1其中的一端、U2其中的一端、接地端、DCDC的两个GND引脚、D1二极管的正极端、R3电阻的一端、C3电容的一端以及MCU的GND引脚连接，本实用新型的电路设计满足了现有电池低能耗的需求，其上电、激活、充电激活和休眠四种状态，极大的保护了电池闲置时的状态，避免电池出现过放损坏，延长了电池的使用时间。

权利要求书1页说明书4页附图1页CN 209642352 U 2019.11.15C N 209642352U权　利　要　求　书1/1页CN 209642352 U1.一种电池管理系统电源休眠与激活系统，其特征在于：包括充电机、电池阵列、DCDC、U1、U2、电源按钮和MCU，所述充电机的正极端分别与电池阵列的正极端、C1电容的一端、R5电阻的一端、R1的一端以及DCDC的VIN引脚连接，所述充电机的负极端与D2二极管的负极端连接，所述电池阵列的负极端分别与R4电阻的一端、C1电容的另一端、U1其中的一端、U2其中的一端、接地端、DCDC的两个GND引脚、D1二极管的正极端、R3电阻的一端、C3电容的一端以及MCU的GND引脚连接，所述R4电阻的另一端与U1其中的另一端连接，所述U1其中的另一端连接至D2二极管的正极端，所述U1其中的另一端分别连接至R1电阻的另一端、U2其中的另一端和接地端，所述R1电阻的另一端分别连接至DCDC的EN引脚和U2其中的另一端，所述R5电阻的另一端与U2其中的另一端连接，所述U2其中的另一端与接地端连接，所述U2其中的另一端分别与D3二极管的正极端和Q1三极管的集电极连接，所述D3二极管的负极端分别与电源按钮的一端和D4二极管的负极端连接，所述电源按钮的另一端分别与接地端和Q1三极管的发射极连接，所述Q1三极管的基极与R7电阻的一端连接，所述R7电阻的另一端与MCU 的OUT-1引脚连接，所述D4二极管的正极端分别与R6电阻的一端和MCU的IN-1引脚连接，所述R6电阻的另一端与VCC端连接，所述MCU的VCC引脚分别与VCC端、L1电感的一端、C3电容的另一端、C2电容的一端和R2电阻的一端连接，所述C2电容的另一端分别与R2电阻的另一端、R3电阻的另一端和DCDC的FB引脚连接，所述L1电感的另一端分别与D1二极管的负极端和DCDC的SW引脚连接，所述电池阵列的正极端与C1电容的一端形成B+端，所述电池阵列的负极端与R4电阻的一端形成B-端，所述充电机的负极端与D2二极管的负极端形成P-端。

一种电源管理系统[实用新型专利]

专利名称：一种电源管理系统
专利类型：实用新型专利
发明人：王晓亮,张晓宇,马淑妨,冯勇淇,李令同,刘森海申请号：CN202020720152.X
申请日：20200506
公开号：CN212073945U
公开日：
20201204
专利内容由知识产权出版社提供
摘要：本实用新型提供了一种电源管理系统，该电源管理系统包括：电源控制模块和配电箱，电源控制模块分别与配电箱和蓄电池连接，配电箱分别与蓄电池和预先划分为多个优先级的用电器连接。

通过预先将多个用电器划分为不同优先级，电源控制模块利用多个电量范围和蓄电池的剩余电量，确定用于控制每个优先级对应的用电器的通电状态的控制指令。

配电箱根据控制指令控制每个优先级对应的用电器的通电状态，避免蓄电池亏电，提高蓄电池的使用寿命和提高汽车的使用体验。

同时根据蓄电池的电池状态信息，确定蓄电池最佳的充电模式，从而提升蓄电池的使用寿命和降低发动机的能耗。

申请人：江铃汽车股份有限公司
地址：330001 江西省南昌市迎宾北大道509号
国籍：CN
代理机构：山西五维专利事务所(有限公司)
代理人：张志祥
更多信息请下载全文后查看。

电源管理系统及方法[发明专利]

专利名称：电源管理系统及方法专利类型：发明专利
发明人：刘慧明
申请号：CN202010440902.2申请日：20200522
公开号：CN111555616A
公开日：
20200818
专利内容由知识产权出版社提供
摘要：本发明提供了一种电源管理系统及方法，所述电源管理系统集成于一芯片中，且所述芯片的引脚连接外围稳压电路，所述电源管理系统包括负载检测电路、LDO电路和DC‑DC电路，其中：所述负载检测电路被配置为检测所述外围稳压电路的电气特性，并根据所述电气特性使能所述LDO电路或所述DC‑DC电路，被使能的所述LDO电路或所述DC‑DC电路为所述芯片内部数字电路和/或外围稳压电路供电。

本发明的电源管理系统及方法所形成的芯片并不需要人工干预，根据外围稳压电路不同自动识别选择匹配的电源管理系统，实现智能化管理电源系统。

申请人：华大半导体有限公司
地址：201210 上海市浦东新区中科路1867号A座8层
国籍：CN
代理机构：上海智晟知识产权代理事务所(特殊普通合伙)
代理人：张东梅
更多信息请下载全文后查看。

一种电源管理系统[发明专利]

专利名称：一种电源管理系统专利类型：发明专利
发明人：苏功富,邱谦,钟诚
申请号：CN201610990946.6申请日：20161110
公开号：CN106394300A
公开日：
20170215
专利内容由知识产权出版社提供
摘要：本发明提供了一种电源管理系统，所述系统包括：从控制器，所述从控制器设置在电池箱内，所述从控制器的一端与电池组相连，用于采集所述电池组的状态参数信息，并将所述状态参数信息发送至主控制器；主控制器，所述主控制器的第一端口与所述从控制器的另一端相连，用于根据所述电池组的状态参数信息对所述电池组进行均衡控制；其中，所述电池组及所述从控制器均包括N 个，N个电池组的荷电状态在使用之前保持一致；如此，所述主控制器可以根据从控制器发送的电池组的状态参数信息控制电量最多的电池组对电量最少的电池组进行充电补偿，以能对各个电池组的电量进行合理的均衡控制，进而提高电源的整体性能、稳定性及使用寿命。

申请人：航天重型工程装备有限公司
地址：430040 湖北省孝感市开发区万山路1号
国籍：CN
代理机构：北京华沛德权律师事务所
代理人：房德权
更多信息请下载全文后查看。

一种电源管理系统[实用新型专利]

专利名称：一种电源管理系统专利类型：实用新型专利
发明人：李青山
申请号：CN201420636058.0申请日：20141029
公开号：CN204118825U
公开日：
20150121
专利内容由知识产权出版社提供
摘要：本实用新型涉及电源管理领域，具体涉及一种电源管理系统，第一控制单元，第二控制单元，左红外线发射装置，中间红外线发射装置，右红外线发射装置和红外线接收装置，其中，所述第一控制单元，左红外线发射装置，中间红外线发射装置和右红外线发射装置位于电源上；所述第二控制单元和红外线接收装置位于待充电的装置上；所述第一控制单元控制所述左红外线发射装置，中间红外线发射装置和右红外线发射装置发射红外线，所述红外线接收装置接收到所述左红外线发射装置，中间红外线发射装置和右红外线发射装置发射的红外线并通知所述第二控制单元，所述第二控制单元根据所述通知定位电源的位置，能够根据实际电源的位置自动定位并寻找到电源进线充电。

申请人：李青山
地址：225635 江苏省扬州市高邮市甘垛镇甘垛中心街449号
国籍：CN
代理机构：北京科亿知识产权代理事务所(普通合伙)
代理人：肖平安
更多信息请下载全文后查看。

一种电源系统[实用新型专利]

专利名称：一种电源系统
专利类型：实用新型专利
发明人：关文龙,王小亮,王志燊申请号：CN201820297615.9申请日：20180305
公开号：CN208890352U
公开日：
20190521
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种电源系统，包括输入串联，输出并联的第一开关电源和第二开关电源，较现有技术而言，本实用新型第一开关电源还包括第一采样电路、均压检测模块和第一原边电流检测模块；第二开关电源还包括第二采样电路和第二原边电流检测模块；其控制方法为：当系统输出过载或短路时，只触发第二原边电流检测模块，第二开关电源无功率输出，输入电压开始出现不均，触发均压检测模块将不均压的信号输出到第一开关控制模块，第一开关电源也无功率输出，然后两个开关电源的控制模块供电系统因无输出功率而掉电，持续一段时间后系统重启，并重复此调节过程，直到输出过载和短路的状态撤销才恢复正常工作状态，从而避免电源系统出现过压损坏。

申请人：广州金升阳科技有限公司
地址：510663 广东省广州市广州开发区科学城科学大道科汇发展中心科汇一街5号
国籍：CN
更多信息请下载全文后查看。

一种电源管理器[实用新型专利]

专利名称：一种电源管理器
专利类型：实用新型专利
发明人：郝术华,赵哲佳,张美娜申请号：CN201920641809.0申请日：20190507
公开号：CN209844646U
公开日：
20191224
专利内容由知识产权出版社提供
摘要：本实用新型实施例公开了一种电源管理器，包括与上级管理控制中心通信连接的微处理单元，微处理单元通过电性连接有直流电源检测模块和交流电源检测模块，直流电源检测模块包括连接在变压直流分路上的交直流转换单元，直流输出线路上设有直流计量采集单元和控制单元，交流电源检测模块包括连接在多级交流输出分路上的交流计量采集单元，输出分路上设有交流计量采集单元和继电器单元；本方案可实时获取每个输出电路的用电状态，通过对实时电性数据的分析，对设备故障实时诊断，直接显示故障位置，减少线路故障排查耗时。

申请人：数知(北京)物联科技有限公司
地址：100089 北京市海淀区花园东路15号旷怡大厦8层2807
国籍：CN
代理机构：北京和信华成知识产权代理事务所(普通合伙)
代理人：胡剑辉
更多信息请下载全文后查看。

一种电源管理装置[发明专利]

专利名称：一种电源管理装置专利类型：发明专利
发明人：张国辉,王彩霞
申请号：CN201610776548.4申请日：20160830
公开号：CN107800116A
公开日：
20180313
专利内容由知识产权出版社提供
摘要：本发明公开了一种电源管理装置，其结构包括槽孔、机壳、手、自动选择按钮、电源指示灯、进线端子、手动切换手柄、调节螺丝、常用电源、散热口、出线端子、管理装置、指示端子、合闸指示灯、备用电源，所述槽孔设在机壳上，所述散热口与出线端子相连接，所述出线端子与管理装置相连接，所述管理装置由上盖、固定螺丝、紧急切断电源装置、输出、机体、信号接收器、抗干扰器组成，所述上盖设有固定螺丝，所述紧急切断电源装置与输出相连接，所述指示端子与合闸指示灯相连接。

本发明设有管理装置，有效分配给系统的不同组件，突发事件能够紧急切断电源以避免发生火灾等事故，且降低能耗。

申请人：天津智安微电子技术有限公司
地址：300000 天津市塘沽区华苑产业区海泰发展六道6号海泰绿色产业基地G座401室-04-46国籍：CN
更多信息请下载全文后查看。

一种电源系统及其控制方法[发明专利]

专利名称：一种电源系统及其控制方法
专利类型：发明专利
发明人：王立文,张干,潘昊天,刘诗涵,秦威,田劲峰申请号：CN202011451311.1
申请日：20201209
公开号：CN112653211A
公开日：
20210413
专利内容由知识产权出版社提供
摘要：本发明实施例涉及储能技术领域，公开了一种电源系统及其控制方法。

本发明中，电源系统的控制方法包括：检测是否有新电池包接入；当检测到有新电池包接入时，断开所述新电池包与所述充放电电路的连接；检测多个电池包中各电池包的电压值，其中，所述多个电池包包括：所述电源系统的已有电池包和所述新电池包；根据所述电压值控制所述多个电池包中至少部分电池包与所述充放电电路连接而并机运行，其中，所述至少部分电池包为所述多个电池包中压差不超过预设值的所有电池包。

本发明提供的电源系统及其控制方法，能够降低电源系统的损坏率，延长电源系统的使用寿命。

申请人：上海深湾能源科技有限公司
地址：201613 上海市松江区中创路199号1号楼3楼
国籍：CN
代理机构：上海晨皓知识产权代理事务所(普通合伙)
代理人：成丽杰
更多信息请下载全文后查看。

一种智能电源控制系统[发明专利]

专利名称：一种智能电源控制系统专利类型：发明专利
发明人：陈晓萍,周雪琳
申请号：CN202011044470.X 申请日：20200928
公开号：CN112217102A
公开日：
20210112
专利内容由知识产权出版社提供
摘要：本发明涉及电源技术领域，具体的说是一种智能电源控制系统，包括控制系统、放置机构、放置盒、通风网、橡胶块和抵触弹簧。

本发明当控制系统完全滑入放置盒内部后，控制系统的底部会与橡胶块抵触，并在抵触弹簧的作用下起到了减震和抗压的作用，同时两个卡销在复位弹簧的作用下对控制系统的顶部两侧抵触闭锁，防止与放置盒脱离，在放置盒的底部安装有多个通风网，对控制系统进行散热通风，然后通过放置盒与设备或支架进行可拆卸安装，方便后续的更换和维修，当需要取出控制系统时，通过拉动卡销，使控制系统在多个橡胶块和抵触弹簧的作用下向上移动，并对卡销进行抵触限位，然后通过向上抽出控制系统，从而方便对控制系统取出更换或维修。

申请人：陈晓萍
地址：234300 安徽省宿州市泗县经济技术开发区玉兰路盛世豪庭小区2栋一单元
国籍：CN
更多信息请下载全文后查看。

一种充电管理系统[发明专利]

专利名称：一种充电管理系统专利类型：发明专利
发明人：张大其
申请号：CN201610944299.5申请日：20161102
公开号：CN106712157A
公开日：
20170524
专利内容由知识产权出版社提供
摘要：本发明提供了一种充电管理系统，包括充电终端及移动终端，充电终端内设有：充电终端输入端；电流芯片组，与输入端连接，包括至少一个电流芯片单元，提供充电电流；控制芯片，与电流芯片组内的每一电流芯片单元连接，用于激活任意一个或多个电流芯片单元；开关单元，设于控制芯片与输入端与电流芯片组间，用于开启或关断电流芯片组；充电终端输出端，与控制芯片连接，向与充电终端连接的移动终端供电；移动终端内设有：移动终端输入端，与充电终端输出端电连接；开关组，与移动终端输入端连接，根据移动终端输入端接收的电压大小切换移动终端内的充电通道。

采用上述技术方案后，充电时移动终端温度不再升高，充电时的充电电流可实现多档位调节输出。

申请人：上海传英信息技术有限公司
地址：201203 上海市浦东新区张江高科技园区郭守敬路433号1幢
国籍：CN
代理机构：北京大成律师事务所
更多信息请下载全文后查看。

一种电力管理系统[发明专利]

(10)申请公布号 CN 102624093 A(43)申请公布日 2012.08.01C N 102624093 A*CN102624093A*(21)申请号 201210096578.2(22)申请日 2012.04.01H02J 13/00(2006.01)(71)申请人国网信息通信有限公司地址100761 北京市西城区白广路二条一号申请人中国科学院计算技术研究所(72)发明人李瑜吴甜王晶华虎嵩林(74)专利代理机构北京集佳知识产权代理有限公司 11227代理人逯长明王宝筠(54)发明名称一种电力管理系统(57)摘要本发明实施例提供一种电力管理系统，具体包括：收集模块，用于收集并发送数据流；所述数据流包括负载信息数据流和储能信息数据流；查询单元，用于接收负载信息数据流，根据负载信息数据流中的负载信息计算得到平均负载值，查询单元将最近一次接收到的负载信息数据流中的负载信息作为当前负载值，计算当前负载值与平均负载值的比值，将该比值作为第一输出流输出；物化窗口单元，用于接收储能信息数据流，根据储能信息数据流计算当前储能与总容量的比值，将该比值结果作为第二输出流输出；执行模块，用于接收第一输出流和第二输出流，并比较第一输出流和第二输出流的数值与预先设置的阈值，如果比较结果满足触发操作的条件则触发操作。

(51)Int.Cl.权利要求书2页说明书7页附图4页(19)中华人民共和国国家知识产权局(12)发明专利申请权利要求书 2 页说明书 7 页附图 4 页1.一种电力管理系统，其特征在于，所述系统包括：收集模块，用于收集并发送数据流；所述数据流包括负载信息数据流和储能信息数据流；查询单元，用于从收集模块接收负载信息数据流，根据负载信息数据流中的负载信息计算得到平均负载值，查询单元将最近一次接收到的负载信息数据流中的负载信息作为当前负载值，计算当前负载值与平均负载值的比值，将该比值作为第一输出流输出；物化窗口单元，用于从收集模块中接收储能信息数据流，根据储能信息数据流计算当前储能与总容量的比值，将该比值结果作为第二输出流输出；执行模块，用于接收第一输出流和第二输出流，将第一输出流和第二输出流的数值与各自预先设置的阈值进行比较，如果比较结果满足触发充电操作的条件则触发充电操作；如果比较结果满足触发售电操作的条件则触发售电操作。
