IBM服务器_RAID配置和系统安装IBM服务器RAID配置和系统安装将服务器的连接线连接好，等服务器自检完成后开机。
会出现如图界面：按Ctrl+H键进入RAID卡信息界面：选择Start进入RAID配置界面我这里是用了四块硬盘（选择：Configuration Wizard）下面是三个选择（Clear Configuration清晰的配置）、（NewC onfiguration新的配置）、（Add C onfiguration添加配置）。
我们在这里选择默认的选择Add C onfiguration点击NEXT进行下一步。
这里有两个选择：（manual Configuration手动配置）（automaticconfiguration自动配置），我这里选择的是manual Configuration 手动配置点击NEXT进行下一步。
把Drives区里的硬盘按住Ctrl键用鼠标全部选择上，点击(Add To Array添加到数组)添加到Drives Grooups区内如图：点击NEXT进行下一步。
选择阵列卡的模式，点击Add to SPAN，添加到Span内如图：点击NEXT进行下一步。
这里是RAID模式的选择RAID 0 、RAID 1、RAID 5，我怎里选择的是RAID 5。
点击(Accept接受)点击NEXT进行下一步。
这里选择Yes完成之后会出现这个界面，注意这是一个虚拟驱动器，直接点击Next就可以，点击NEXT进行下一步。
点击Yes，保存这个配置点击Yes完成后会出现以下几个选择：（fast initialize快速初始化）、（slow initialize缓慢的初始化）、（check consistency检查一致性）、（properties内容任意）、（set boot drive (current=NCNE) 设置启动驱动）这里我选择的是：fast initialize快速初始化，点击Go。
IBM system x3650 7979磁盘阵列卡及ServerGuide光盘使用

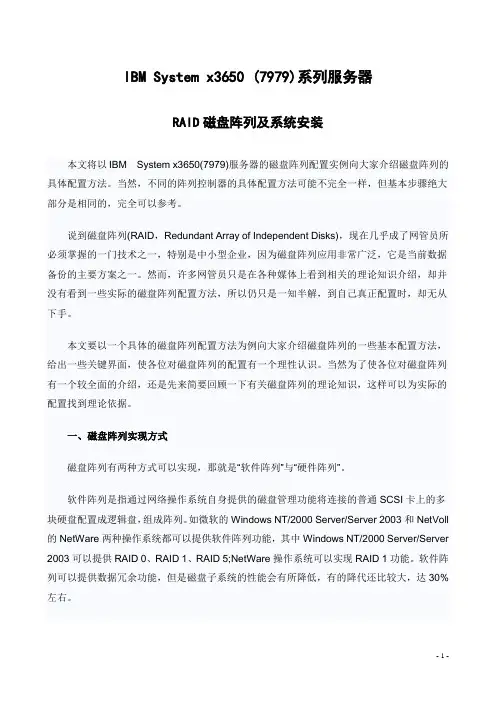

IBM System x3650 (7979)系列服务器RAID磁盘阵列及系统安装本文将以IBM System x3650(7979)服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
说到磁盘阵列(RAID，Redundant Array of Independent Disks)，现在几乎成了网管员所必须掌握的一门技术之一，特别是中小型企业，因为磁盘阵列应用非常广泛，它是当前数据备份的主要方案之一。
然而，许多网管员只是在各种媒体上看到相关的理论知识介绍，却并没有看到一些实际的磁盘阵列配置方法，所以仍只是一知半解，到自己真正配置时，却无从下手。
本文要以一个具体的磁盘阵列配置方法为例向大家介绍磁盘阵列的一些基本配置方法，给出一些关键界面，使各位对磁盘阵列的配置有一个理性认识。
当然为了使各位对磁盘阵列有一个较全面的介绍，还是先来简要回顾一下有关磁盘阵列的理论知识，这样可以为实际的配置找到理论依据。
一、磁盘阵列实现方式磁盘阵列有两种方式可以实现，那就是“软件阵列”与“硬件阵列”。
软件阵列是指通过网络操作系统自身提供的磁盘管理功能将连接的普通SCSI卡上的多块硬盘配置成逻辑盘，组成阵列。
如微软的Windows NT/2000 Server/Server 2003和NetVoll 的NetWare两种操作系统都可以提供软件阵列功能，其中Windows NT/2000 Server/Server 2003可以提供RAID 0、RAID 1、RAID 5;NetWare操作系统可以实现RAID 1功能。
软件阵列可以提供数据冗余功能，但是磁盘子系统的性能会有所降低，有的降代还比较大，达30%左右。
硬件阵列是使用专门的磁盘阵列卡来实现的，这就是本文要介绍的对象。
现在的非入门级服务器几乎都提供磁盘阵列卡，不管是集成在主板上或非集成的都能轻松实现阵列功能。
IBM服务器3650_M3阵列配置方法
ServeRaid MR 5000 阵列卡 WebBIOS配置目录ServeRaid MR 5000 阵列卡 WebBIOS配置 (1)一．启动WebBIOS (1)二．配置RAID0,RAID1,RAID5 (4)三．配置RAID10 (13)四．添加热备份盘HotSpare (17)五．设置硬盘为Unconfigured Good状态 (20)六．导入外部阵列信息 (22)一．启动WebBIOS启动WebBIOS有两种方法1.配置有ServeRaid MR 5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。
按下CTRL+H组合键后会出现阵列卡配置界面2.开机按F1进入UEFI配置界面选择System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS二．配置RAID0,RAID1,RAID51.在WebBIOS中选择配置向导Configuration Wizard2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择Add Configuration。
选择Yes确定3.选择手动配置Manual Configuration4.选择要配置在阵列中的硬盘，按Add to Array从左边的Drivers中选到右边的Driver Groups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘。
5.选好硬盘后，选择Accept DG后点击Next7.在左侧的ArrayWithFreeSpace中选中刚刚做好的Disk Groups按Add to SPAN添加到右侧的span中，然后选择NextDisk配置界面，选好Virtual Disk参数后，点选Accept接受配置，最后选择Next。
·RAID Level中可以选择要配置的RAID级别；·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，比如示例中三个73G的硬盘配置raid0容量约为200G，而如果配置RAID5容量约为134G；·Select size选项中可以修改Virtual Disk的容量，通常这个值设定为该磁盘组RAID级别的最大容量。
IBM服务器(366-1rc,345-i09)操作系统安装
IBM服务器(366-1rc,345-i09)操作系统安装：提供了两种操作系统安装方式：一、光盘引导系统安装<1>使用Server Guide引导光盘进行安装步骤：插入Server Guide引导光盘->重启IBM主机->按照提示进行操作(具体不做描述)->弹出Server Guide引导光盘->插入系统安装光盘->安装操作系统<2>注意事项：1.使用Server Guide引导光盘过程中有一个步骤：对机器的硬盘重新分区(删除硬盘所有分区)，此时将造成所有的数据丢失。
(安装过程中的重新分区步骤不可选，此引导程序为IBM制作时刻意设计，即系统重装只能保留一个主分区=系统盘，其他为未使用)，也不可能在此安装模式下安装双操作系统。
2.使用Server Guide引导光盘安装时注意，安装过程中有两个地方需要选择:(1)时区选择：请务必选择“北京-重庆-乌鲁木齐”(2)语言选择：主语言请务必选择：chinese(prc);备用语言请务必选择:simple chinese否则在系统安装完成后汉字会识别不出来，呈现方框状。
二、软盘引导安装<1>使用软盘制作驱动盘。
首先将硬盘驱动做作成驱动软盘。
例如scsi驱动软盘,sas驱动软盘，6M卡驱动软盘，8I卡驱动软盘；准备系统安装盘。
<2>步骤：插入系统安装盘->重启机器->在蓝屏界面看到下方有提示：”请按下<F6>键，加载SCSI/SAS驱动“->按下<F6>，插如驱动软盘(如果机器没有软驱，可一使用USB外接软驱动)->按提示操作x255安装Windows 2000后需安装的设备驱动程序适用机型:所有xSeries 255文档内容：x255使用Windows 2000光盘安装操作系统后会出现以太网控制器，两个未知设备等其他设备未安装。
其中未知设备为Active PCI 和ASF(Alert Standard Format)驱动程序。
IBM X3650装系统
ServerGuide 引导安装指南注意：1、使用ServerGuide光盘安装会清除硬盘上的分区和数据，如果还有要保留的数据请先备份或选择其他安装方式， 2、ServerGuide光盘并不包含操作系统程序，请客户自己准备一张正版Windows操作系统光盘。
下面以通过ServerGuide引导安装光盘安装Microsoft Windows Server 2003 Enterprise R2版本操作系统为例：1、用ServerGuide CD启动服务器,会有几分钟的引导过程，请等待。
选择使用本引导盘的语言（注意：此时语言为ServerGuide引导程序语言，与所要安装操作系统无关），出现如下画面，选择“English”2、选择键盘布局的画面，在这里选择“United States”，然后点击”NEXT”:3、出现许可协议界面，阅读许可协议内容，点击“I accept”继续即可：中文用户可以在Language选项中选择Chinese 阅读中文协议.4、查看概述以了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击“NEXT”继续：5、在这里可以选择您要安装的操作系统，选择后点击“NEXT”：6、设置正确的日期和时间后点击“NEXT”：7、此时进入阵列配置阶段：(1)、如果是没有配置过阵列的服务器则如下图所示：在中线右边的上半部分会显示出阵列卡、硬盘数量和当前阵列的信息。
在阵列卡支持及硬盘数量足够的情况下，在Select RAID Level的选项下会有一些可以配置的阵列级别可选。
如果不需要配置阵列，可以选择上图中间的“Bypass RAID Configuration”选项，然后点击“NEXT”继续。
――――――――――――――――――――――――――――――――――可选阵列级别说明：RAID Defaults：使用默认方式配置阵列(1块硬盘默认配置Volume，2块硬盘默认配置Raid1，3块以上硬盘默认配置Raid5)RAID 0：使用所有可用的硬盘配置1个Raid0RAID 1：使用前2块硬盘配置1个Raid1RAID 10：使用前4块硬盘配置1个Raid10RAID 5：使用所有可用的硬盘配置1个Raid5RAID 1＋RAID 1：使用前2块硬盘配置1个Raid1，再使用其次的2块硬盘配置1个Raid1 RAID 1＋RAID 5：使用前2块硬盘配置1个Raid1，再使用其余的硬盘配置1个Raid5Add Hot Sopare：如果选中此项，则会默认使用一块硬盘作为热备份硬盘―――――――――――――――――――――――――――――――――――――――如果服务器上还有其他阵列卡，也可以在此界面进行配置，如下图：选好相应配置后点击“NEXT”继续。
ibm-服务器-3650-serverguide-安装系统详细方法-好
ServerGuide 引导安装指南适用于当前IBM System X部分机型设置和配置概述：使用ServerGuide 设置和安装CD 时，您不需要安装软盘。
可以使用CD 配置任何支持的IBM 服务器型号。
安装程序提供了安装服务器型号所需要的任务列表。
在装有ServeRAID 适配器或具有RAID 能力的集成SAS 控制器的服务器上，您可以运行ServeRaid Manager配置程序来创建逻辑驱动器。
注：ServerGuide 程序的特征和功能可能随版本的不同而略有不同。
要了解您现有版本的更多信息，请启动ServerGuide 设置和安装CD 并查看联机概述。
并非所有的服务器型号都支持所有特点。
ServerGuide 程序需要一台具有已启用的可启动（可引导）CD-ROM 驱动器的、受支持的IBM 服务器。
除ServerGuide 设置和安装CD 外，您还必须准备好操作系统CD 以安装操作系统。
IBM服务器安装系统需要用到 Server Guide引导光盘进行安装一旦应用此光盘！硬盘上面所有数据都丢失！重新分区！切忌！提前备份好资料！提醒：此步骤非常重要！数据先备份！！当您启动ServerGuide 设置和安装CD 时，此程序将提示您完成以下任务：选择语言。
选择键盘布局以及国家或地区。
查看概述以了解ServerGuide 功能。
查看自述文件以了解您的操作系统和适配器的安装提示。
开始安装操作系统。
您将需要操作系统CD。
下面以通过ServerGuide引导安装光盘安装Microsoft Windows Server 2003 Enterprise 版本操作系统为例：1．用ServerGuide CD启动服务器,显示如下画面选择使用本引导盘的语言（注意：此时语言为ServerGuide引导程序语言，与所要安装操作系统无关），出现如下画面，选择“English”2.选择键盘布局以及国家或地区画面，在这里全部选择“United States”，然后点击”NEXT”:3.出现许可协议界面，阅读许可协议内容，点击“I accept”继续即可：中文用户可以在Language选项中选择Chinese 阅读中文协议.4.查看概述以了解ServerGuide 功能，请在使用前仔细查看相关使用说明，点击“NEXT”继续：5.在这里可以选择您要安装的操作系统，选择后点击”NEXT”：6.列表显示接下来将要做的配置，目前提示要设置日期和时间，点击”NEXT”：7.设置正确的日期和时间后点击”NEXT”：8．当出现清除硬盘信息界面时，请根据情况选择选择跳过或者清除，点击“NEXT”（注：如果有需要保留已有的阵列信息，请选择“Skip this task”，但硬盘上的数据和分区仍然会被清除掉）；如果按上图所示选择Skip this task,则直接跳到第14步。
IBM Server Guide引导安装系统
以下是在IBM X3650 M4服务器上，通过Server Guide9.40 *64位引导盘，引导安装win2008R2 标准中文版（注：Server Guide引导盘有64位、32位之分）
1、开机，按提示，选择F1进入UEFI界面，进入“System Setting”
2、进入“Adapters and UEFI Drivers”
3、选择红色区域选项，按回车键，选择“1”，进入阵列卡界面
4、配置阵列（以raid1为例）
（按照这个步骤，把两个通过“Add To Array”添加到右面，然后选择“Accrpt DG”）
（看到上图情况，按“Next”到下一步）
5、选择阵列等级
7、保存配置
8、将做好的阵列格式化
9、格式化完成之后，退出阵列卡界面
10、退出UEFI界面，将导光盘放入光驱读取引导资料，选择“English”开始引导安装系统
11、选择准备安装的系统
（因为前期已经把阵列做好，所以只要选择“Keep....”）12、确定C盘空间大小
13、等待复制系统驱动
14、复制完驱动之后，光驱自动弹出，放入系统光盘，点击“Next”
15、选择语言（语言选错的话可能会出现乱码）
16、进入系统安装界面，系统自动安装，整个引导过程完成。
IBM服务器3650_M3阵列配置方法_ServeRaid_MR_5000_WebBIOS_User_Guide
ServeRaid MR 5000 阵列卡 WebBIOS配置目录一．启动WebBIOS (1)二．配置RAID0,RAID1,RAID5 (3)三．配置RAID10 (13)四．添加热备份盘HotSpare (15)五．设置硬盘为Unconfigured Good状态 (18)六．导入外部阵列信息 (20)一．启动WebBIOS启动WebBIOS有两种方法1.配置有ServeRaid MR 5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。
按下CTRL+H组合键后会出现阵列卡配置界面2.开机按F1进入UEFI配置界面选择System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS1.在WebBIOS中选择配置向导Configuration Wizard2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择Add Configuration。
选择Yes确定3.选择手动配置Manual Configuration4.选择要配置在阵列中的硬盘，按Add to Array从左边的Drivers中选到右边的Driver Groups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘。
5.选好硬盘后，选择Accept DG后点击Next7.在左侧的ArrayWithFreeSpace中选中刚刚做好的Disk Groups按Add to SPAN添加到右侧的span中，然后选择Next8.Virtual Disk配置界面，选好Virtual Disk参数后，点选Accept接受配置，最后选择Next。
·RAID Level中可以选择要配置的RAID级别；·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，比如示例中三个73G的硬盘配置raid0容量约为200G，而如果配置RAID5容量约为134G；·Select size选项中可以修改Virtual Disk的容量，通常这个值设定为该磁盘组RAID级别的最大容量。
IBM X系类RAID磁盘阵列及系统安装
IBM X系类RAID磁盘阵列及系统安装本文将以IBM System x3650(7979)服务器的磁盘阵列配置实例向大家介绍磁盘阵列的具体配置方法。
当然，不同的阵列控制器的具体配置方法可能不完全一样，但基本步骤绝大部分是相同的，完全可以参考。
1、磁盘阵列配置实例当硬盘连接到阵列卡(RAID)上时，操作系统将不能直接看到物理的硬盘，因此需要创建成一个一个的被设置为RAID0、1或者5等的逻辑磁盘(也叫容器)，这样系统才能够正确识别它。
当然，逻辑磁盘(Logic Drive)、容器(Container)或虚拟磁盘(Virtual Drive)均表示一个意思，只是不同阵列卡产商的不同叫法。
磁盘阵列的配置通常是利用磁盘阵列卡的BIOS工具进行的，也有使用第三方提供的配置工具软件去实现对阵列卡的管理，如Dell Array Manager。
本文要介绍的是在DELL服务器中如何利用阵列卡的BIOS工具进行磁盘阵列配置的方法。
如果在您的服务器中采用的是Adaptec磁盘阵列控制器(PERC2、PERC2/SI、PERC3/SI 和PERC3/DI)，在系统开机自检时将看到以下信息:Dell PowerEdge Expandable RAID Controller 3/Di, BIOS V2.7-x [Build xxxx](c)1998-2002 Adaptec, Inc. All Rights Reserved. <<< Press CTRL+A for Configuration Utility! >>>如果您的服务器配置的是一块AMI/LSI磁盘阵列控制器(PERC2/SC、PERC2/DC、PERC3/SC、PERC3/DC、PERC4/DI和PERC4/DC)，则在系统开机自检的时候将看到以下信息:Dell PowerEdge Expandable RAID Controller BIOS X.XX Jun 26.2001 Copyright (C) AMERICAN MEGATRENDS INC.Press CTRL+M to Run Configuration Utility or Press CTRL+H for WebBios或者PowerEdge Expandable RAID Controller BIOS X.XX Feb 03,2003 Copyright (C) LSI Logic Corp.Press CTRL+M to Run Configuration Utility or Press CTRL+H for WebBios下面对以上两种情况分别予以介绍。
ibm服务器 RAID配置全程
一、RAID介绍RAID是Redundent Array of Inexpensive Disks的缩写，直译为“廉价冗余磁盘阵列”，也简称为“磁盘阵列”。
后来RAID中的字母I被改作了Independen t，RAID就成了“独立冗余磁盘阵列”，但这只是名称的变化，实质性的内容并没有改变。
可以把RAID理解成一种使用磁盘驱动器的方法，它将一组磁盘驱动器用某种逻辑方式联系起来，作为逻辑上的一个磁盘驱动器来使用。
RAID的优点1. 传输速率高。
在部分RAID模式中，可以让很多磁盘驱动器同时传输数据，而这些磁盘驱动器在逻辑上又是一个磁盘驱动器，所以使用RAID可以达到单个的磁盘驱动器几倍的速率。
因为CPU的速度增长很快，而磁盘驱动器的数据传输速率无法大幅提高，所以需要有一种方案解决二者之间的矛盾。
2. 更高的安全性。
相较于普通磁盘驱动器很多RAID模式都提供了多种数据修复功能，当RAID中的某一磁盘驱动器出现严重故障无法使用时，可以通过RAID中的其他磁盘驱动器来恢复此驱动器中的数据，而普通磁盘驱动器无法实现，这是使用RAID的第二个原因。
RAID的分类RAID 0，无冗余无校验的磁盘阵列。
数据同时分布在各个磁盘上，没有容错能力，读写速度在RAID中最快，但因为任何一个磁盘损坏都会使整个RAID系统失效，所以安全系数反倒比单个的磁盘还要低。
一般用在对数据安全要求不高，但对速度要求很高的场合，如：大型游戏、图形图像编辑等。
此种RAID模式至少需要2个磁盘，而更多的磁盘则能提供更高效的数据传输。
RAID 1，镜象磁盘阵列。
每一个磁盘都有一个镜像磁盘，镜像磁盘随时保持与原磁盘的内容一致。
RAID1具有最高的安全性，但只有一半的磁盘空间被用来存储数据。
主要用在对数据安全性要求很高，而且要求能够快速恢复被损坏的数据的场合。
此种RAID模式每组仅需要2个磁盘。
RAID 0+1，从其名称上就可以看出，它把RAID0和RAID1技术结合起来，数据除分布在多个磁盘上外，每个磁盘都有其物理镜像盘，提供全冗余能力，允许一个以下磁盘故障，而不影响数据可用性，并具有快速读写能力。
IBM X3650M3 服务器配置阵列卡 RAID0 1 5 6 10 操作说明以及详细介绍
IBM X3650 M3 配置阵列RAID0/1/5/6/10背景知识：RAID就是一种由多块廉价磁盘构成的冗余阵列，在操作系统下是作为一个独立的大型存储设备出现的。
RAID可以充分发挥出多块硬盘的优势，可以提升硬盘速度，增大容量，提供容错功能确保数据安全性，在任何一块硬盘出现问题的情况下都可以继续工作，不会受到损坏硬盘的影响。
RAID可以分为软raid和硬raid，一般中高档的服务器多使用硬件raid控制器，硬件Raid基于Raid卡，软件Raid基于操作系统。
单位新到一台IBM X3650 M3服务器准备做测试用，有一段时间没有亲自做RAID 了，所以自己动手实践一下。
看一下机器配置参数单，可以发现RAID卡支持RAID 0, 1, 5, 10。
一般当硬盘连接到阵列卡(RAID)上时，操作系统将不能直接看到物理的硬盘，因此需要创建RAID，这样系统才能够正确识别它，然后进行安装系统。
根据需要准备对这台机器做RAID10 ，具体步骤如下：一、启动机器，自检过程中会有<CTRL>+<H>的提示，同时按下这两个键再点击START，就可以进入WEBBIOS的图形设置界面。
如图示：二、点击Configuration Wizard，进入阵列设置向导。
Clear Configuration（清除配置）：清除已有的配置信息，注意会丢失所有的数据。
New Configuration（全新配置）：清除已有的配置信息，并且全新创建新的配置。
Add Configuration（添加配置）：保留原有配置信息，并且添加新的硬盘到原有的配置中。
（该配置通常不会引起数据丢失，但该操作有风险，建议先备份数据！）注意：如果选择前两个选项（Clear Configuration 和New Configuration），会丢失所有数据！请先备份所有数据！如果是新机，就不用担心此项了。
接下来，我们选择New Configuration，在左侧单击选中磁盘，然后选择addtoarray把它添加到右侧diskgroups中，一个组中添加两块磁盘，创建完第一组后点击accept dg。
IBM_服务器阵列配置及安装系统
IBM 3650 M3服务器添加硬盘重新配置raid 1重装系统步骤前言:IBM 3650 M3服务器的阵列卡只支持raid 1,而原来的硬盘容量(300+300)raid 1后只有300G,已经不能满足医院日益增长的数据存储.现在需要重新添加新的硬盘加大存储容量.现在要新增加两块300G的硬盘,需要重新配置raid 1驱动,系统才能识别到新增加的两块硬盘.现在安装步骤如下服务器启动后，按F1进入bios进行设置：1、选择system setting：2、adpters and uefi drivers3、选择：4、选择如下：5、选择“1”6、进入webbios：二．配置RAID0,RAID1,RAID5(这里配置raid 1)1.在WebBIOS中可以看到4块硬盘信息,如果新增加的两块硬盘开始的信息是slot:2 SAS,HDD,270GB,Unconfigured Bad, slot:3SAS,HDD,270GB,Unconfigured Bad 这表明这两块硬盘不能被正常识别,解决方法是选择那块硬盘,在出现的界面里选择Make unconf Good 模式，然后Go,硬盘就会变成Unconfigured GOOD ,就可以继续下面步骤:选择配置向导Configuration Wizard,o2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；选择Yes确定3.选择手动配置Manual Configuration,直接next4.组建raid 1的话要配置在阵列中的4块硬盘，按逐块Add to Array从左边的Drivers中选到右边的Driver Groups中的Driver Group 0下5.选好硬盘后，选择Accept DG后点击Next,(这时候会出现一个Driver Group 1,不要理会它,当时在这一步纠结了很久!)7.next之后会在下图中看到刚才Driver Group 0总硬盘容量,按Add to SPAN添加到右侧的span中，在SPAN框中就能看到刚才能的4块硬盘能够组建什么阵列,然后选择Next8.Virtual Disk配置界面，·RAID Level中可以选择要配置的RAID1级别；·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，选择raid 1的话再右下角会显示组建raid 1有多少容量可用.·Select size选项中可以修改Virtual Disk的容量，通常这个值设定为该磁盘组RAID级别的最大容量。
-IBM+X3850+X5服务器上安装Windows+2003+Server+步骤+配置阵列_R5
IBM X3850 X5服务器上安装Windows 2003 Server 阵列配置为RAID 5 级别笔记本电脑以太网口IP 192.168.70.2点击Login按钮，弹出以下界面。
步骤5、点击Continue按钮，弹出以下界面。
步骤6、点击左面菜单的Remote Control，弹出以下界面。
点击Start Remote Control inMulti-User Mode ，弹出两个界面窗口。
注意：笔记本电脑必须安装有JA V A 6版或更高版本，才能现出现正常两个窗口；如果只出现一个窗口，哪就关闭窗口，再重试步骤7。
步骤8、点击上面第二图的Add Image按钮，弹出的界面步骤9、选中m5015_win2k3_new.img驱动程序的IMG文件，然后单击打开按钮，弹出如下界面。
注意：如果安装64位的WIN2003系统就选中m5015_win2k3_64.img驱动程序的IMG文件。
勾选刚才打开的驱动前面的两个框（先选read only 再选map），弹出如下界面。
步骤11、然后在name中任意输入字符，例如a，然后点击ok按钮。
步骤12、点击ok按钮后，弹出的界面。
步骤13、上传完毕后，点击确定步骤14、点菜单中的Tools—Power—On，启动服务器，如图所示；然后把windows2003的安装光盘放入服务器光驱中。
等待片刻，弹出如下界面。
步骤16、继续等待，直至出现如下界面时按Ctrl+H，弹出配置阵列界面。
注意：如果已配置好阵列，就不用按Ctrl+H。
直接到“步骤29”。
步骤17、按Ctrl+H后出现的画面，点击“Start”按钮就可以配置阵列。
注意：根据用户要求和硬盘的情况配置阵列，阵列配置过程略。
以下是四个硬盘配置阵列5级别的过程。
点击“Start”按钮后出现如图所示。
步骤19、选“New Configuration”,点击“Next”。
步骤20、点击“Yes”。
选“Automatic Configuration”和“Redundancy when possible”,然后点击“Next”。
IBM-服务器阵列配置及安装系统
PXE网启安装法这一次我采用了WEB BIOS来配置阵列，用光盘引导盘配置阵列虽然简单,但是如果想随心所欲的配置的，这一种方法比较好，可以配置成复合型阵列.一．启动WebBIOS启动WebBIOS有两种方法1。
配置有ServeRaid MR 5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。
按下CTRL+H组合键后会出现阵列卡配置界面2.开机按F1进入UEFI配置界面选择System Settings—〉Adapters and UEFI Drivers,可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS二．配置RAID0，RAID1,RAID5 1。
在WebBIOS中选择配置向导Configuration Wizard2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列,此处请选择Add Configuration。
选择Yes确定3.选择手动配置Manual Configuration4.选择要配置在阵列中的硬盘，按Add to Array从左边的Drivers中选到右边的Driver Groups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘.5.选好硬盘后，选择Accept DG后点击Next7.在左侧的ArrayWithFreeSpace中选中刚刚做好的Disk Groups按Add to SPAN添加到右侧的span中，然后选择Next8。
Virtual Disk配置界面，选好Virtual Disk参数后，点选Accept接受配置，最后选择Next。
·RAID Level中可以选择要配置的RAID级别；·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，比如示例中三个73G 的硬盘配置raid0容量约为200G,而如果配置RAID5容量约为134G；·Select size选项中可以修改Virtual Disk的容量,通常这个值设定为该磁盘组RAID级别的最大容量。
IBM服务器3650_M3阵列配置方法_ServeRaid_MR_5000_WebBIOS_User_Guide
ServeRaid MR 5000 阵列卡WebBIOS配置目录一．启动WebBIOS (1)二．配置RAID0,RAID1,RAID5 (4)三．配置RAID10 (13)四．添加热备份盘HotSpare (15)五．设置硬盘为Unconfigured Good状态 (18)六．导入外部阵列信息 (20)一．启动WebBIOS启动WebBIOS有两种方法1.配置有ServeRaid MR 5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。
按下CTRL+H组合键后会出现阵列卡配置界面2.开机按F1进入UEFI配置界面选择System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS二．配置RAID0,RAID1,RAID51.在WebBIOS中选择配置向导Configuration Wizard2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择Add Configuration。
选择Yes确定3.选择手动配置Manual Configuration4.选择要配置在阵列中的硬盘，按Add to Array从左边的Drivers 中选到右边的Driver Groups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘。
5.选好硬盘后，选择Accept DG后点击Next7.在左侧的ArrayWithFreeSpace中选中刚刚做好的Disk Groups 按Add to SPAN添加到右侧的span中，然后选择Next8.Virtual Disk配置界面，选好Virtual Disk参数后，点选Accept 接受配置，最后选择Next。
·RAID Level中可以选择要配置的RAID级别；·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，比如示例中三个73G的硬盘配置raid0容量约为200G，而如果配置RAID5容量约为134G；·Select size选项中可以修改Virtual Disk的容量，通常这个值设定为该磁盘组RAID级别的最大容量。
IBM服务器安装系统教程(RAID1硬盘阵列,win2003)
1、准备光碟，IBM启动引导光碟（Setup Guide7.3.05版本以上）和windows2003系统安装光盘。
2、启动服务器，按键盘“F1”键进入BIOS设置，进行设置启动设备。
3、启动的过程中，可以看到两块同样的硬盘。
4、进入BIOS设置界面，选择“Start Options”进入启动设备设置。
5、在第一项“Startup Sequence Options”回车，进入详细选择。
6、第一启动选择CD ROM，第二选项选择hard disk 0。
完毕按键盘“Esc”退出菜单至初始界面。
7、选择“Save Settings"保存设置。
8、再次按“回车”确认保存设置。
最后退出BIOS设置，重启将以光驱启动继续安装。
9、光驱启动后进入以下画面10、选择“English”后点击下一步11、选择键盘布局以及国家或地区画面，在这里全部选择“United States”，然后点击下一步。
12、点击同意协议“I accept”方可继续下一步。
13、进入ServerGuide功能概述页面，如果你看得懂，可以慢慢看，否则直接下一步吧。
14、这一步很重要！！！选择你要安装的系统版本15、这里有个列表，显示了下来将要做的配置，目前提示要设置日期和时间，点击下一步：16、设置服务器的时间。
17、这一步提示将清除硬盘上所有数据，点击下一步：18、这一步很关键！！！有两个选项：a：“Skip this task”如果您想保留RAID卡上的原有阵列信息，可以选择此项跳过b：“Clear all hard disk drives and restore ServeRAID to defaults”（注意这一步将清除硬盘上所有数据，并将两个硬盘重新进行同步组建RAID阵列模式。
教程示范选择第二项，如果你的硬盘有数据，请注意。
18、再一次确认，点击下一步将进入RAID组建界面。
19、进入“RAID”管理页面20、进入进入了ServeRAID Manager配置界面后，有两个选项a：“Express configuration for controller 1（快速配置）”b：“ Custom configuration for controller 1（手工配置）”快速配置将按软件默认选项进行配置，本范例选择第一项，如果想定制配置请选择手工配置：21、选定“Express configurat ion for controller 1(快速配置)”后即进入以下界面，一切为软件默认设置，检查无误后点击Apply执行配置RAID1同步两个硬盘。
IBM磁盘阵列的配置方法
磁盘阵列的配置方法(IBM阵列盘柜为例)本文章以IBMIBM EXP300阵列盘柜IBM ServerRaid 4Mx为例，讲述了如何进行磁盘阵列的配置。
其他品牌以及不同型号的在具体的操作中，配置方法可能有所不同，不过方法基本差不多，所以均可以参考以下的详细说明：服务器：IBM eServer x系列235 服务器阵列：IBM EXP300阵列盘柜，IBM ServerRaid 4Mx控制卡1，硬件连接关闭服务器，安装ServerRaid卡，用专用线缆连接ServerRaid卡与阵列柜。
启动顺序：先打开阵列柜电源，等阵列柜启动后，再启动服务器。
IBM ServerRAID提供几种级别：RAID 0，RAID 1，RAID 1E, RAID5，RAID5E。
其中RAID 1E和RAID 5E是IBM自己定义的专有RAID级别。
RAID 0：条带化的磁盘阵列，没有容错能力，但可使用所有硬盘空间。
RAID 1: 两块硬盘的磁盘镜像,允许坏任一块，空间的利用率只有一半。
RAID 1E：条带化的磁盘镜像，支持两块以上硬盘，允许任意坏一块硬盘，空间的利用率只有一半。
RAID 5：带奇偶校验的条带化，支持三块以上硬盘，允许任意坏一块硬盘(2块以上将丢失数据)，空间利用率为(N-1)/N。
RAID 5E：相当于RAID 5加内置热备份盘，支持四块以上硬盘，允许任坏两块(非同时) 硬盘，空间利用率为(N-2)/N。
2，软件环境（1）可以在服务器启动自检期间，按Ctrl+I 进入MINI ServerRaid 配置界面观察阵列的运行情况，包括各物理盘的当前状态(在线-ONL，下线-DDD，重建-RBL，就绪(不在任何阵列里)-RDY，热备-HSP)，和逻辑盘的当前状态（良好-Okay或危机-Critical）等，也可以将阵列强制恢复到出厂状态或将配置保存到Server Raid卡里。
（2）阵列的配置可以用IBM随机提供的光盘(Setup and Installation)里的配置程序，也可以在操作系统安装完毕后，安装ServerRaid Manager管理程序来配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
PXE网启安装法这一次我采用了WEB BIOS来配置阵列，用光盘引导盘配置阵列虽然简单，但是如果想随心所欲的配置的，这一种方法比较好，可以配置成复合型阵列。
一．启动WebBIOS启动WebBIOS有两种方法1.配置有ServeRaid MR 5000阵列卡的服务器，在开机自检的过程中会有CTRL+H的提示。
按下CTRL+H组合键后会出现阵列卡配置界面2.开机按F1进入UEFI配置界面选择System Settings->Adapters and UEFI Drivers，可以看到配置的阵列卡，按回车选中后，按1进入WebBIOS二．配置RAID0,RAID1,RAID51.在WebBIOS中选择配置向导Configuration Wizard2.选择New Configuration，选择后会清除现有阵列卡上的所有阵列信息；如果此时阵列卡上已经配置了其他阵列，此处请选择Add Configuration。
选择Yes确定3.选择手动配置Manual Configuration4.选择要配置在阵列中的硬盘，按Add to Array从左边的Drivers中选到右边的Driver Groups中，配置RAID1需要2块硬盘，配置RAID5至少需要3块硬盘。
5.选好硬盘后，选择Accept DG后点击Next7.在左侧的ArrayWithFreeSpace中选中刚刚做好的Disk Groups按Add to SPAN添加到右侧的span中，然后选择Next8.Virtual Disk配置界面，选好Virtual Disk参数后，点选Accept接受配置，最后选择Next。
·RAID Level中可以选择要配置的RAID级别；·右侧的Possible RAID Level中显示可能的RAID级别的磁盘容量，比如示例中三个73G 的硬盘配置raid0容量约为200G，而如果配置RAID5容量约为134G；·Select size选项中可以修改Virtual Disk的容量，通常这个值设定为该磁盘组RAID级别的最大容量。
注意单位选择GB9.在最后的确认画面里点选Accept接受配置，然后会要求确认保存配置和初始化清除数据，就完成了对阵列的配置。
10.在WebBIOS的主界面右侧的Logical View中可以查看刚刚配置的阵列的状态，在示例中可以看到刚刚配置的阵列状态是正常的Optimal，阵列中每个硬盘的状态都是在线的Online。
三．配置RAID10配置复合型阵列RAID10需要在选择Drive Group部分做特殊修改，其他部分与配置RAID1,RAID5相同。
1.先用Add To Array从左侧Drives中选择两块硬盘到右侧的Drive Groups中，点选Accept DG 创建Drive Group0；2.然后再用相同方式创建Disk Group1，点选Next3.在Span配置中，将Drive Group0和Drive Group1都用Add to SPAN添加到右侧，点选Next4.在Virtual Driver配置的RAID Level中就可以看到是RAID10了。
四．添加热备份盘HotSpare1.在Logical View中选择要配置为HotSpare的硬盘2. 在硬盘属性界面中将硬盘设置为热备份盘·Make Global HSP可以将硬盘设置为全局热备份盘，可以为阵列卡上的所有Drive Group提供热备份功能，通常选择此项即可。
·Make Dedicated HSP可以将硬盘指定给某一个特定的Drive Group提供热备份功能。
3.在Logical View中可以查看设置好的HotSpare硬盘。
五．设置硬盘为Unconfigured Good状态M5000阵列卡上的硬盘通常在Unconfigured Good状态下才能配置阵列，如果硬盘处于Unconfigured Bad状态或者JBOD等不正常状态需要尝试将硬盘状态调整为Unconfigured Good。
1.图例中硬盘0处于Unconfigured Bad状态2.鼠标点击状态不正常的硬盘0，选择Make Unconf Good选项，点击Go3.硬盘0状态变为Unconfigured Good状态，可以正常配置阵列了。
六．导入外部阵列信息在现有的ServerRAID M5000控制器上添加一组新的硬盘，当新添加的硬盘上已经有其他RAID配置信息时，这组硬盘会被识别成Foreign状态，需要用到导入（Import）阵列信息的操作。
1.当有Foreign阵列信息的硬盘安装在阵列卡后，进入CTRL+H会出现导入外部阵列信息的选项。
2.选择Preview可以查看可导入的阵列信息，在示例图中我们可以看到硬盘中包含raid1的阵列信息，选择Import可以导入阵列信息。
注意：阵列信息的导入操作存在风险，有可能造成数据丢失，请谨慎操作。
到此阵列配置完毕，重新启动后就可以PXE启动，按F12键从WDS服务器安装2008系统或者部署好的2003WIM镜像。
此步骤略利用IBM ServerGuide引导光盘进行阵列配置及安装操作系统对于服务器，都会涉及到阵列配置。
所以在安装系统前须配置阵列。
配置阵列的话，可以用服务器自带的BIOS配置，也可以用服务器的ServerGuide引导光盘配置，而这台标配的服务器竟然没有带引导盘，只好打电话问IBM售后需要。
只得到一个下载地址自己刻录是。
既然用光驱的话，我就用了引导盘来配置了将IBM引导盘下载地址分享下：/support/entry/portal/docdisplay?lndocid=MIGR-5087263用ServerGuide光盘配置阵列教程设置和配置概述：使用ServerGuide设置和安装CD 时，您不需要安装软盘。
可以使用CD 配置任何支持的IBM 服务器型号。
安装程序提供了安装服务器型号所需要的任务列表。
在装有ServeRAID适配器或具有RAID 能力的集成SAS控制器的服务器上，您可以在配置阵列的阶段来创建逻辑驱动器。
注意：1、使用ServerGuide光盘安装会清除硬盘上的分区和数据，如果还有要保留的数据请先备份或选择其他安装方式， 2、ServerGuide光盘并不包含操作系统程序，请客户自己准备一张Windows操作系统光盘。
下面以通过ServerGuide引导安装光盘安装Microsoft Windows Server 2003 Enterprise R2版本操作系统为例：1、用ServerGuide CD启动服务器,会有几分钟的引导过程，请等待。
选择使用本引导盘的语言（注意：此时语言为ServerGuide引导程序语言，与所要安装操作系统无关），出现如下画面，选择“English”2、选择键盘布局的画面，在这里选择“United States”，然后点击“NEXT”:3、出现许可协议界面，阅读许可协议内容，点击“I accept”继续即可：4、查看概述以了解ServerGuide功能，请在使用前仔细查看相关使用说明，点击“NEXT”继续：5、在这里可以选择您要安装的操作系统，选择后点击“NEXT”6、设置正确的日期和时间后点击“NEXT”：7、此时进入阵列配置阶段：（1）阵列配置如下图所示：在Current Configurations中可以看到目前的阵列级别，第一个图例中是现在没有阵列配置，第二个图例中显示现有配置为Raid0在中线右边的上半部分会显示出阵列卡、硬盘数量和当前阵列的信息。
在阵列卡支持及硬盘数量足够的情况下，在Select RAID Level的选项下会有一些可以配置的阵列级别可选。
如果不需要配置阵列，可以选择上图中间的“Keep Current Adapter Configuration”选项，然后点击“NEXT”继续。
――――――――――――――――――――――――――――――――――可选阵列级别说明：RAID Defaults：使用默认方式配置阵列(1块硬盘默认配置Volume，2块硬盘默认配置Raid1，3块以上硬盘默认配置Raid5)RAID 0：使用所有可用的硬盘配置1个Raid0RAID 1：使用前2块硬盘配置1个Raid1RAID 10：使用前4块硬盘配置1个Raid10RAID 5：使用所有可用的硬盘配置1个Raid5RAID 1＋RAID 1：使用前2块硬盘配置1个Raid1，再使用其次的2块硬盘配置1个Raid1 RAID 1＋RAID 5：使用前2块硬盘配置1个Raid1，再使用其余的硬盘配置1个Raid5Add Hot Sopare：如果选中此项，则会默认使用一块硬盘作为热备份硬盘―――――――――――――――――――――――――――――――――――――――注：在ServerGuide配置中只能进行一些阵列卡的自动预定义的配置，如果需要进行自定义的阵列配置，也可以在开机自检的Ctrl+H或者Ctrl+C提示中进入阵列卡的管理界面进行配置，然后在ServerGuide阵列配置时选择“Keep Current Adapter Configuration”跳过阵列配置。
（2）如果选择配置一个阵列结束后，状态会显示Completed，后点击“NEXT”继续。
（3）提示ServerGuide需要重启服务器来初始化阵列，点击“NEXT”重新启动，过程中请等待ServerGuide重新引导，不要做任何操作。
8．进入如下图所示进行分区和文件系统类型选择，在分区时注意不要小于8G的容量：（此时所输入的数值为系统分区的容量，即C盘容量；剩余空间在系统磁盘管理中以未划分状态出现）注：默认情况下ServerGuide会清除第一块硬盘或第一个阵列的逻辑驱动器上所有分区和数据。
如果选中了Clear All Disks，那么会清除所以硬盘及阵列上的数据。
如果其他硬盘上有重要数据，务必先进行数据备份。
9、点击“NEXT”执行创建分区和格式化操作，完成后会显示下图：10、点击“NEXT”后进入下图所示，显示出服务器的一些详细信息：检查服务器所配置的信息有无错误，然后点击“NEXT”：11、下面开始设置windows安装的相关配置：在下面界面上输入用户名，计算机名和序列号，注意“Product ID*”要输入Windows操作系统光盘的序列号（注：带*号的为必填项目）；12、选择服务器的网络设置：13、选择网卡的设置，可以按系统默认的网卡类型先进行安装，待操作系统安装好后可以进行更改：14、选择WIN2003系统的license数量：15、进入操作系统语言和国家设置界面，在时区项选择“（GMT+08:00）Beijing, Chongqing, Hong Kong, Urumqi”在主要语言项中选择“Chinese (PRC)”；在第二语言项中选择“Simplified Chinese”项，其他语音项都取消掉；注：如果所安装的windows是中文简体版，必须按照如上的选项更改，否则系统安装完毕后会出现乱码。
