游标卡尺练习题

合集下载

游标卡尺读数练习题

游标卡尺读数练习题

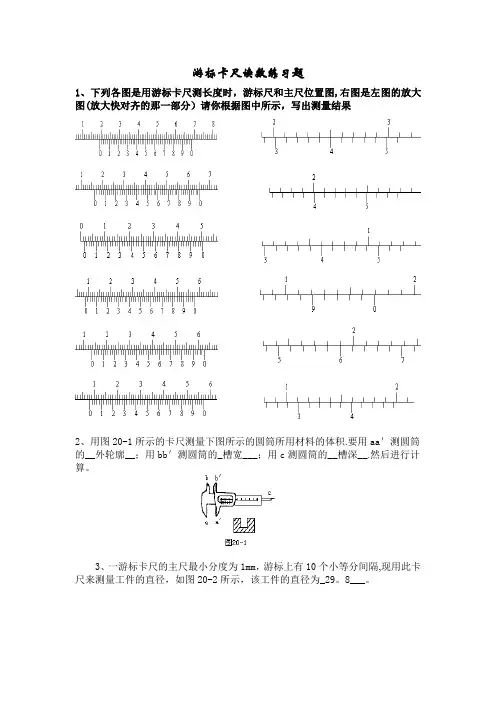

1、下列各图是用游标卡尺测长度时，游标尺和主尺位置图,右图是左图的放大图(放大快对齐的那一部分）请你根据图中所示，写出测量结果
2、用图20-1所示的卡尺测量下图所示的圆筒所用材料的体积.要用aa＇测圆筒的__外轮廓__；用bb＇测圆筒的_槽宽___；用c测圆筒的__槽深__.然后进行计算。

3、一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔,现用此卡尺来测量工件的直径，如图20-2所示，该工件的直径为_29。

8___。

4、游标卡尺的主尺最小分度为1mm ，游标上有20个小的等分刻度：用它测量一工件的内径，如图20-3所示。

该工件的内径为_3.85___cm 。

5、以下A ，B ，C 的读书分别是多少
L A = 12.9 mm ； L B = 41.2 mm; L C = 80。

1 mm 。

0 5 10 0
1 2 3 4 5 6 7 8 9 10 0 5 10 0 5 10
A B C。

螺旋测微器和游标卡尺专项练习(含详细答案)

1 / 3 5 0 20 25 15 螺旋测微器和游标卡尺专项练习1.游标卡尺⑴10分度的游标卡尺.游标上相邻两个刻度间的距离为0.9mm,比主尺上相邻两个刻度间距离小0.1mm.读数时先从主尺上读出厘米数和毫米数,然后用游标读出0.1毫米位的数值：游标的第几条刻线跟主尺上某一条刻线对齐,0.1毫米位就读几〔不能读某〕.其读数准确到0.1mm.⑵20分度的游标卡尺.游标上相邻两个刻度间的距离为0.95mm,比主尺上相邻两个刻度间距离小0.05mm.读数时先从主尺上读出厘米数和毫米数,然后用游标读出毫米以下的数值：游标的第几条刻线跟主尺上某一条刻线对齐,毫米以下的读数就是几乘0.05毫米.其读数准确到0.05mm.⑶50分度的游标卡尺.游标上相邻两个刻度间的距离为0.98mm,比主尺上相邻两个刻度间距离小0.02mm.这种卡尺的刻度是特殊的,游标上的刻度值,就是毫米以下的读数.这种卡尺的读数可以准确到0.02mm.如右图中被测圆柱体的直径为2.250cm.要注意：游标卡尺都是根据刻线对齐来读数的,所以都不再往下一位估读.2.螺旋测微器固定刻度上的最小刻度为0.5mm 〔在中线的上侧〕；可动刻度每旋转一圈前进〔或后退〕0.5mm.在可动刻度的一周上平均刻有50条刻线,所以相邻两条刻线间代表0.01mm.读数时,从固定刻度上读取整、半毫米数,然后从可动刻度上读取剩余部分〔因为是10分度,所以在最小刻度后应再估读一位〕,再把两部分读数相加,得测量值.上图中的读数应该是6.702mm.3.巩固练习1.用游标卡尺测量摆球直径.游标位置如右图所示,可知摆球直径是mm.2.有一游标卡尺,主尺的最小分度是1mm,游标上有20个小的等分刻度.用它测量一工件的长度,如下左图所示,图示的读数是mm.3. 一游标卡尺的主尺最小分度为1mm,游标上有10个小等分间隔,现用此卡尺来测量工件的直径,如上右图所示.该工件的直径为___________mm.4.用螺旋测微器测圆柱体直径时,示数如右图,此示数为mm.5.下左图为用游标为50分度的卡尺〔测量值可准确到0.02mm 〕测定某圆筒的内径时,卡尺上的示数如图可读出圆筒的内径为mm .6. 上右图为用游标为50分度的卡尺〔测量值可准确到0.02mm 〕测定某圆柱的直径时,卡尺上的示数如图.可读出圆柱的直径为mm.7.下图所示,甲、乙游标卡尺的示数分别为甲图mm ,乙图mm .8.〔1〕已知不同的工具测量某物体的长度时,有下列不同的结果：A ．2.4cmB ．2.37cmC ．2.372cmD ．2.3721cm其中,用最小分度值为厘米的刻度尺测量的结果是__ ___；用游标尺上有10个等分刻度的游标卡尺测量的结果是____ __.〔2〕一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度．测得的结果如图所示,则该物体的长度L =_____ __ m .0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 12 / 39.下图是用螺旋测微器测量三根金属棒直径的示意图,从左到右三根金属棒的直径依次为：mm 、mm 、mm.10．游标卡尺读数为_____ ______mm 螺旋测微器的读数为__ ____mm 11．读出下图中游标卡尺和螺旋测微器的读数游标卡尺的读数为___ ____mm.；螺旋测微器的读数为_______mm.12、下图中50分度游标卡尺和螺旋测微器的读数分别为___ __mm 和_____mm.13、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况,请读出它们的读数．甲：读数为mm 乙：读数为_______mm 14、在"用双缝干涉测光的波长〞的实验中；测量头装置如下图所示,调节分划板的位置,使分划板中心刻线对齐某亮条纹的中心,此时螺旋测微器的读数是____mm.15、<1>使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸,得到图中的游标卡尺的读数,由于遮挡,只能看到游标的后半部分,图中游标卡尺的读数为cm ；〔2〕从图中读出金属丝的直径为__________mm.16、读出游标卡尺和螺旋测微器的读数：⑴读数为_________cm ．⑵读数为_________cm ．17、图甲为用螺旋测微器、图乙为用游标尺上有50个等分刻度的游标卡尺测量工件的情况,请读出它们的读数. 甲：读数为____mm 乙：读数为______mm.18、某学生用螺旋测微器在测定某一金属丝的直径时,测得的结果如下左图所示,则该金属丝的直径d =_______mm.另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度,测得的结果如下右图所示,则该工件的长度L =______cm.19、图一中螺旋测微器读数为__________mm.图二中游标卡尺〔游标尺上有50个等分刻度〕读数为_________cm. 15 205 10 0 20 2530 15 10 0 1 2 3 4 5 6 7 8 9 0 0 1 2 3 4 5 6 7 8 9 10 0123456 cm 0 5 10 25 300 5 10 5 6 乙0 2520 15例如第31条对齐答案1、17.02、104.003、29.8 4. 8.115 5、52.12 6、42.127、0.15；8.95 8、〔1〕A;B；0.02030 9、3.550；1.130；5.700 10、；9.205 11、11.4；0.920 12、10.52；10.295 13、1.881；23.20 14、1.76015、〔1〕5.45；解析：游标上有10个小等分刻度的长度是9mm；所以游标卡尺的固定刻度于游标尺对其的刻度读数为59mm,游标尺上第5个刻度游标读数为0.9×5mm=0.45mm,所以最终读数为：59mm-4.5mm=54.5mm=5.45cm〔2〕0.52016、5.45；0.6725 17、1.880；10.44 18、3.205；5.015 19、1.998;1.0943 / 3。

20道游标卡尺题目及答案

游标卡尺读数练习1
答案：30mm+6x0.1mm=30.6mm
游标卡尺读数练习2
错误答案：10mm+18x0.05=10.9mm 正确答案：10mm+18x0.05=10.90mm
游标卡尺读数练习3
答案：3mm+22x0.02mm=3.44mm 游标卡尺读数练习4
答案：100mm+4x0.1mm=100.4mm 游标卡尺读数练习5
答案：91mm+7x0.1=91.7mm
游标卡尺读数练习6
答案：90mm+0x0.1mm=90.0mm 游标卡尺读数练习7
答案：40mm+9x0.05mm=40.45mm 游标卡尺读数练习8
答案：45mm+9x0.05mm=45.45mm 游标卡尺读数练习9
答案：45mm+9x0.05mm=45.45mm
游标卡尺读数练习10
答案：1mm+15x0.05mm=1.75mm
1、下面游标卡尺读数为________cm
答案：5.45cm
2、某学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下图所示，则该工件的长度l＝________cm.
答案：6.165cm
3、下图中游标卡尺(游标尺上有50个等分刻度)读数为________cm
答案：1.090cm
4、下图中游标卡尺读数为________mm
答案：1.4mm
5、下图中游标卡尺读数为________mm
答案：3.30mm
6、下图中游标卡尺读数为________mm
答案：10.94mm
7、下图中游标卡尺读数为________mm
答案：10.80mm。

游标卡尺练习题(打印版)

游标卡尺练习题（打印版）# 游标卡尺练习题（打印版）## 一、选择题1. 游标卡尺的主要功能是什么？A. 测量物体长度B. 测量物体重量C. 测量物体体积D. 测量物体温度2. 游标卡尺的精度通常是多少？A. 0.01mmB. 0.1mmC. 1mmD. 10mm3. 使用游标卡尺测量时，需要注意什么？A. 保持卡尺清洁B. 用力过大C. 测量时卡尺晃动D. 以上都是## 二、判断题1. 游标卡尺在使用前需要进行零点校准。

（）2. 使用游标卡尺测量时，应避免测量表面有油污。

（）3. 游标卡尺可以测量内径。

（）4. 游标卡尺不能测量深度。

（）1. 简述游标卡尺的工作原理。

2. 描述如何正确使用游标卡尺进行测量。

## 四、操作题1. 请根据以下步骤，使用游标卡尺测量一个物体的长度：- 步骤一：________- 步骤二：________- 步骤三：________- 步骤四：_______2. 如果在使用游标卡尺测量时发现读数不稳定，可能是什么原因导致的？## 五、计算题1. 假设你使用一个精度为0.02mm的游标卡尺测量一个物体，主尺显示为50mm，游标尺上的第3条线与主尺对齐。

请计算物体的实际长度。

## 六、案例分析题某工厂需要精确测量零件尺寸以确保产品质量。

请分析使用游标卡尺测量零件长度的优势和局限性。

答案：## 一、选择题1. A2. A3. D1. √2. √3. √4. ×## 三、简答题1. 游标卡尺的工作原理是通过主尺和游标尺的相对移动来测量物体的长度。

主尺上有固定的刻度，而游标尺上有可移动的刻度，两者之间的相对位置决定了测量的精度。

2. 正确使用游标卡尺进行测量的步骤包括：校准零点，确保卡尺清洁，轻轻贴合测量面，避免用力过猛导致测量误差，然后读取主尺和游标尺上的刻度值。

## 四、操作题1. 步骤一：校准游标卡尺的零点。

步骤二：清洁卡尺和测量面，避免油污和灰尘影响测量结果。

游标卡尺读数练习题

C 1 2 3 4 5 6 7 8 9 0游标卡尺读数练习题1、下列各图是用游标卡尺测长度时，游标尺和主尺位置图，右图是左图的放大图（放大快对齐的那一部分）请你根据图中所示，写出测量结果次数1 2 3 4 5 6结果19.38 mm 16.4 4mm1.42 mm3.94mm13.6mm8.66mm1 2ml 1 1 li in 1 111,1, || 4 5 1 li 1 liIm6 i i li ill1 s 1 J]L ] JllII lllpI 3nr|川|丨 i 6in |in i iiI 2 3361llllll Illilllll mLi. Illi mi iiliml 1,1,, lllll 1 11 HTill Illi211 1 i 4 III m ! 61 [Il Illi23 1 liiiiliiiiliiiiliiiilii5II || 6 uulu iilm 1 0llllllll! « I lllllllllllllllllllllA1 III II 9 If ........... J1 :UL I JJ 1 i dim 3| i 4 dlLLI I il l 5 I |l K h i \\\i iiuiJlO C in rii i 2 3 1111 5 TW t i 1II 1 r f|Trry 9 0C [ 2 3 4 5 li II II ill Illi III II II II |1 IIII .1.1. ill ill HI II 卩11甲1|]川屮1|屮川卩1|卩1片|"屮II 屮II |筒的__外轮廓__用bb测圆筒的—槽宽_ 用c测圆筒的__曹深然后进行计算2、用图20-1所示的卡尺测量下图所示的圆筒所用材料的体积。

要用aa/测圆3、一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用4r0此卡尺来测量工件的直径，如图 20-2所示，该工件的直径为_29.8___o4、游标卡尺的主尺最小分度为1mm，游标上有20个小的等分刻度：用它测量一工件的内径，如图20-3所示。

游标卡尺读数练习题

游标卡尺读数练习题游标卡尺是一种常用的测量工具，在工业、制造和实验室等领域中被广泛使用。

正确读取游标卡尺的读数对于获得准确的测量结果至关重要。

本文将提供一些游标卡尺读数练习题，以帮助读者加强对游标卡尺读数的理解和掌握。

1. 练习题一一个物体的长度为12.36毫米。

请根据下图所示的游标卡尺读数，写出测量结果。

（插入游标卡尺示意图，标注读数）解答：根据游标卡尺示意图，主标尺上小刻度的间距为1毫米，而较长的刻度线表示0.5毫米。

游标尺第一条刻度线对齐主标尺上的6，第二条刻度线对齐主标尺上的3，小刻度线对齐主标尺上的6。

因此，游标卡尺的读数为6.36毫米。

2. 练习题二一个物体的长度为25.28毫米。

请根据下图所示的游标卡尺读数，写出测量结果。

（插入游标卡尺示意图，标注读数）解答：根据游标卡尺示意图，主标尺上小刻度的间距为1毫米，而较长的刻度线表示0.5毫米。

游标尺第一条刻度线对齐主标尺上的5，第二条刻度线对齐主标尺上的2，小刻度线对齐主标尺上的8。

因此，游标卡尺的读数为5.28毫米。

3. 练习题三一个物体的长度为8.75毫米。

请根据下图所示的游标卡尺读数，写出测量结果。

（插入游标卡尺示意图，标注读数）解答：根据游标卡尺示意图，主标尺上小刻度的间距为1毫米，而较长的刻度线表示0.5毫米。

游标尺第一条刻度线对齐主标尺上的8，第二条刻度线对齐主标尺上的7，小刻度线对齐主标尺上的5。

因此，游标卡尺的读数为8.75毫米。

通过以上练习题，我们可以发现游标卡尺的读数是由主标尺和游标尺上的线对齐确定的。

主标尺上的每个小刻度代表1毫米，游标尺上的每个小刻度表示0.02毫米（即主标尺上每个小刻度的1/50）。

通过对齐主标尺和游标尺上的线，可以准确地读取物体的长度。

在实际使用游标卡尺进行测量时，需要注意以下几点：1. 保持游标卡尺的清洁和平整，以确保读数的准确性。

2. 拧动测量螺旋钮，使游标卡尺的两个测量爪张开到大臂张开位，将要测量的物体放置于两个测量爪之间。

游标卡尺与螺旋测微器读数练习题

游标卡尺与螺旋测微器读数练习题
一、游标卡尺
1.用游标卡尺测量摆球直径。

游标位置如右图所示，可知摆球直径是 mm
2. 有一游标卡尺，主尺的最小分度是1mm，游标上有20个小的
等分刻度。

用它测量一工件的长度，如下左图所示，图示的读
数是 mm。

3.下左图为用游标为50分度的卡尺测定某圆筒的内径时，卡尺
上的示数如图可读出圆筒的内径为mm。

二、螺旋测微器
1. 用螺旋测微器测圆柱体直径时，示数如右图，此示数为
mm。

2. 下图所示，甲、乙游标卡尺的示数分别为甲图mm，乙图mm。

3. 下图是用螺旋测微器测量三根金属棒直径的示意图，从左到右三根金属棒的直径依次为：mm、mm、mm。

读数公式：游标卡尺：主尺读数+分尺读数X精度=读数（不估读）
螺旋测微器：主尺读数+分尺读数X精度=读数（估读一位）
练习：
1、一游标卡尺的主尺最小分度为1毫米，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图所示．该工件的直径为________mm.
2、一种游标卡尺，它的游标尺上有50个小的等分刻度，总长度为49mm，用它测量某物体长度，卡尺示数如图所示，则该物体的长度是________cm.
3、图中给出的是利用游标卡尺测量某一物体长度时的示数，此示数应为________．
4、（1）测量玻璃管内径时，应该用如图(甲)中游标卡尺的A、B、C三部分的________部分来进行测量(填代号)．
(2)图(乙)中玻璃管的内径d＝________mm.
5、试读出下列螺旋测微器的读数。

游标卡尺读数习题

游标卡尺读数练习题
1、下列各图是用游标卡尺测长度时，游标尺和主尺位置图，右图是左图的放大图（放大快对齐的那一部分）请你根据图中所示，写出测量结果
次数123456
结果
mm mm mm mm mm mm
2、用图20-1所示的卡尺测量下图所示的圆筒所用材料的体积。

要用aa＇测圆筒的____；用bb＇测圆筒的____；用c测圆筒的____。

然后进行计算。

3、一游标卡尺的主尺最小分度为1mm，游标上有10个小等分间隔，现用此卡尺来测量工件的直径，如图20-2所示，该工件的直径为____。

4、游标卡尺的主尺最小分度为1mm，游标上有20个小的等分刻度：用它测量一工件的内径，如图20-3所示。

该工件的内径为____cm。

5、以下A，B，C的读书分别是多少
L
A = mm; L
B
= mm; L
C
= mm.
0510
012345678910
05100510
A B C。

游标卡尺练习题

游标卡尺练习题一、选择题1. 游标卡尺的主尺上每一小格代表的长度是多少？A. 0.1mmB. 1mmC. 0.5mmD. 0.01mmA. 0150mm的游标卡尺B. 0300mm的游标卡尺C. 0500mm的游标卡尺D. 01000mm的游标卡尺3. 游标卡尺的游标上通常有多少个刻度？A. 10个B. 20个C. 30个D. 40个4. 使用游标卡尺测量物体时，应保证游标与主尺的贴合面？二、填空题1. 游标卡尺由________、________、________三部分组成。

2. 游标卡尺的主尺与游标之间的距离称为________。

3. 在使用游标卡尺测量物体尺寸时，应先将游标卡尺的________对准被测物体的一端。

4. 游标卡尺的读数误差主要来源于________和________。

三、判断题1. 游标卡尺的主尺和游标上的刻度线是一一对应的。

（）2. 游标卡尺的测量范围越大，精度越高。

（）3. 使用游标卡尺测量物体时，可以不用将游标卡尺贴合紧密。

（）4. 游标卡尺的游标刻度总是比主尺刻度短。

（）四、简答题1. 请简述游标卡尺的工作原理。

2. 如何正确使用游标卡尺进行测量？3. 游标卡尺的读数误差有哪些原因？4. 请举例说明游标卡尺在机械加工中的应用。

五、应用题1. 用游标卡尺测量一根轴的直径，主尺读数为25mm，游标第16格与主尺刻度线对齐，求该轴的直径。

六、计算题1. 一把游标卡尺的主尺读数为50mm，游标上第5个刻度线与主尺刻度线对齐，若该游标卡尺的精度为0.02mm，求被测物体的实际长度。

2. 一把游标卡尺的主尺读数为75mm，游标上第10个刻度线与主尺刻度线对齐，若该游标卡尺的精度为0.05mm，求被测物体的实际长度。

3. 一把游标卡尺的测量范围为0150mm，精度为0.1mm，现用该游标卡尺测量一个圆筒的内径，主尺读数为80mm，游标第8格与主尺刻度线对齐，求圆筒的内径。

七、作图题1. 请画出游标卡尺的正面视图，并标注出主尺、游标和测砧。

《游标卡尺和螺旋测微器》专项练习 (含答案)

游标卡尺、螺旋测微器专项练习1、读数： mm2、读数： cm3、读数： cm4、读数： mm5、读数： mm6、读数： cm8、读数： mm7、读数： mm10、读数： mm9、读数：cm10 0111212cm10 20 0 1 2 3 45 主尺游标尺124567891033 0 1 2456789 01212A51056 125105100 025 201511、读数： mm 12、读数： cm 13、读数： mm14、读数： cm 15、读数： mm 16、读数： mm17、读数： cm 18、读数： mm 19、读数： cm20、读数： mm 21、读数： cm 22、读数： mm 23、读数： mm 24、读数： cm游标尺上有10个等分刻度的游标卡尺，游标尺刻度的总长为9mm ，游标尺的每一分度与主尺的最小分度相差0.1mm 。
