solidworks工程图实用模板制作大全
Solidworks工程图精品文档60页
˙工程图之输入及输出 － 输入向量图档( *.dxf, *.dwg ) － 输出工程图模板( *.drwdot ) － 输出向量图档( *.dxf, *.dwg ) － 输出向位图档( *.jpg, *.tif ) － 输出只读图档( *.edrw, *.pdf ) － 输出分离的工程图文件( *.slddrw )
尺寸标注与注记
尺寸标注的环境设定
•设定标注标准
ANSI
ISO
尺寸标注与注记
尺寸标注的环境设定
•自定尺寸标注参数
尺寸标注与注记
尺寸标注的环境设定
•自定尺寸标注参数
尺寸标注与注记
尺寸标注的环境设定寸标注与注记
尺寸标注的环境设定
•自定义箭头形式
•自定义虚拟交角形式
工程视图制作
视图种类
•模型视角 •投影视图 •辅助视图 •剖面视图 •转整剖视图
•细部放大图 •标准三视图 •区域深度剖视图 •水平折断线 •垂直折断线
•裁剪视图 •位置替换视图
工程视图制作
视图之前置设定
投影法设定
默认边线显示状态
工程视图制作
基本视图制作
标准三视图
辅助视图
选择视角视图 剖面视图 细部放大图
焊接符号
尺寸标注与注记
标注螺纹线
尺寸标注与注记
零件号球
尺寸标注与注记
注记符号之尺寸参数设定
C:\Program Files\SolidWorks \lang\chinese\gtol.sym
尺寸标注与注记
图块制作与插入
工程图表与文件属性之链接
编辑文字之属性链接
各种表格
零件表
各种表格
solidworks工程图模板制作
solidworks工程图模板制作SolidWorks是一款非常流行的三维设计软件，用于创建CAD （计算机辅助设计）图纸。
在实际的工作中，我们常常需要使用到大量的工程图纸，因此制作合适的模板可以极大地提高我们的工作效率。
本文将详细介绍如何在SolidWorks中制作工程图模板。
第一步，打开SolidWorks软件并创建新文件。
选择“English”（或其他你熟悉的语言）作为语言，然后选择“Part”。
第二步，将零件设置为标准图纸尺寸。
在菜单栏中选择“Properties”的选项，打开“Custom”属性页，然后在“Unit Systems”下拉框中选择合适的测量单位，比如“inch”，再在“Drafting Standard”下拉框中选择符合你所在国家或地区标准的标准。
第三步，设置注释框。
在菜单栏中选择“Annotations”的选项，然后依次添加图纸名、日付、尺寸等注释框，并将它们设置为合适的尺寸和位置。
最后通过“File”菜单下的“Save As”选项将模板文件保存到你的计算机中，并选择文件名为“sheet.slddot”。
第四步，启用模板。
在SolidWorks软件中选择“Options”的选项，然后在“System Options”中选择“File Locations”。
接着在“Document Templates”框中点击“Add”按钮，然后选择刚刚保存的模板文件“sheet.slddot”，并将文件夹路径添加到列表中。
最后点击“OK”按钮，从而使刚刚的模板文件能够启用。
至此，SolidWorks工程图模板制作完成。
在实际的工作中，我们可以利用这个模板文件快速生成符合标准的图纸。
当然，如果你需要添加更多的注释框或者自定义其他颜色或格式，也可以通过菜单栏中的相应选项进行修改。
solidworks100例
对称夹角为 30 度的 2 条构造线（端点到与大圆盘相切处）→以该半径线建立基准面→画一
11
个三角形→画一个三角形顶点到盘中心的线（作为扫描路径线）→拉伸扫描（三角形为轮廓 线）拉伸切除多余部分（两个方向完全贯穿）→圆周阵列（选择扫描特征、切除特征和据新 华社电特征）12 个→旋转阶梯轴→圆角（变半径、外缘 5、内缘 3）→外圆圆角 5。
图 86 提示：拉伸竖圆柱体→旋转横圆套→切竖圆柱孔→拉伸左叉→切左叉外形→拉伸
中间横板→拉伸右叉→切右叉外形→旋转切叉孔加筋。
图 87
图 88
图 87 提示：拉伸方块→在事侧面抽壳→旋转竖圆柱→建立基准面→旋转右圆柱套→切
竖圆柱孔→切底法兰孔→切右法兰孔→圆角。
图 88 提示：旋转 180 度主体（带圆角）→拉伸一全侧耳→切除台阶→倒角→圆角→镜
图 70 提示：旋转主体→生成筋板→切孔→倒角。
图 71
图 72
图 71 提示：拉伸两端圆柱（两侧对称）→拉伸中间杆（两侧对称）→圆角→倒角。
12
图 72 提示：旋转轴→建立基准面→切除键槽。
图 73
图 74
图 73 提示：旋转主体→切横孔→切阶梯孔。
图 74 提示：旋转主体→切孔。
图 75
图 76
图 75 提示：旋转。
图 76 提示：拉伸侧板→拉伸底板→拉伸圆柱→盘板→切孔。
图 77
图 78Biblioteka 图 77 提示：拉伸底板→建立基准面→拉伸斜圆柱→切孔。
图 78 提示：拉伸底板→拉伸上部→抽壳→拉伸法兰→切孔。
13
图 79
图 80
图 79 提示：旋转→切孔。
图 80 提示：拉伸底板→拉伸底板凸台→拉伸圆柱→拉伸侧圆柱→切中孔→切横孔→切
Solidworks创建工程图模板及材料明细表格模板模板的技巧
精心整理Solidworks 创建工程图模板及材料明细表模板技巧为了快速出图和快速出材料明细表和汇总表，每个公司都要建立一个适合自己的模版。
(1)工程图模板的建立在 (2) ed\… 1) 2) 图 ☆将原Excel 文件中的“项目号”改为“序号”，定义名称为“ItemNo”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“T otalWeight”;☆将原Excel文件中的“说明”改为“备注”，定义名称为“Description”。
3)在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，…，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。
4)2.“图纸1”，中选择“自定义”，最后点击“浏览”，在目录路径中找到合适的图纸格式，点击“确定”即可。
3.解除视图对齐关系与对齐视图在完成工程图的过程中，某些视图间的投影关系需要解除，某些视图间需要建立视图对齐关系，对此，SolidWorks提供了解除视图关系、水平对齐另一视图和竖直对齐另一视图的功能。
具体操作如下：欲解除视图关系，应同时选中需要解除视图关系的视图，点击“工具”→“对齐视图”→“解除对齐关系”命令即可;欲水平或竖直对齐另一视图，应先选中需要对齐的视图，然后点击“工具”→“对齐视图”→“水平对齐另一视图”或“竖直对齐另一视图”命令，此时注意鼠标的形状，再点击欲对齐的目标视图即可。
4.”即可。
5.6.块操作的应用SolidWorks的注解工具栏中，提供了丰富的表面粗糙度、形位公差和焊接符号等注解符号，所有符号都可以直接引用。
但对于不满足我国标准的一些符号以及一些特殊行业标准符号的标注还需要通过块操作来实现。
Soliderworks 标准模板制作
最后保存到自定义模板文件夹内，保存类型为.drwdot，其 他A2、A1等图幅的工程图模板制作方法与上面所述相同， 也可在现有的A3工程图模板上修改。
四、模板加载方法
零件模板、装配体模板、工程图模板建立完成需要我们加载，以便以 后新建时，可以直接选择自己自定义的模板。
打开【工具】-【选项】在系统选项中选择【文件位置】-【文件模板】， 执行【添加】浏览到自定义模板文件夹，再确定加载完毕。
下图为插入机械手零件（带属性）自动填写标题栏工程图
备注:其中设计、审 核、工艺等也可以链 接属性自动填写。
自动填写Байду номын сангаас的名称 自动填写 的代号
自动填写 的重量
自动填写 的比例
三、工程图模板的定制
7、明细表定位点： 在【编辑图纸格式】状态下选中【材料明细表定位点】-右击选择【设定 定位点】，在图纸区域选择标题栏的右上角点，设定完之后，会自动返回 到编辑图纸状态。
一、零件模板的定制
1、新建零件 使用soliderworks自带的零件模板，建立一个零件。保存文件名 为零件模板，类型为.prtdot。 2、打开文档属性，更改单位制与默认材料密度： 单位：自定义-毫米、公斤、秒。
一、零件模板的定制
3、【文件】-【属性】打开【摘要信息】填写属性如下
前言
要想用soliderworks出符合中国国家标准的工程图，需要定制设 计模板，包括零件模板、装配体模板、工程图模板。但通常人们关心 的是工程图模板，而忽略了零件模板与装配体模板，而孤立使用工程 图模板。只有配套的一组模板共同使用使用才能实现自动填写标题栏 与明细表。
GB明细表的样式与内容如下
输出的EXCEL表 格如右图使用查找 替换功能，快速将 名称、代号栏填充 ，共计查找到861 个。修改完成后保 存，再将表格数据 输入进来， toolbox设定就ok 了。

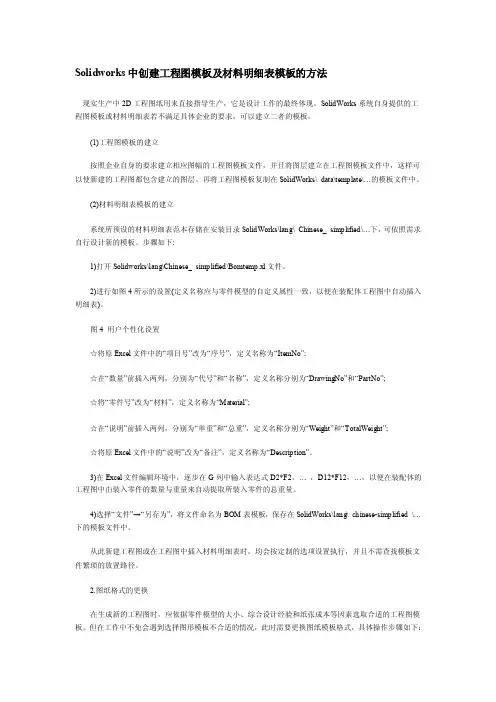

solidworks中创建工程图模板及材料明细表模板的方法
Solidworks中创建工程图模板及材料明细表模板的方法现实生产中2D工程图纸用来直接指导生产，它是设计工作的最终体现。
SolidWorks系统自身提供的工程图模板或材料明细表若不满足具体企业的要求，可以建立二者的模板。
(1)工程图模板的建立按照企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层。
再将工程图模板复制在SolidWorks\ data\template\…的模板文件中。
(2)材料明细表模板的建立系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\ Chinese_ simplified\…下，可依照需求自行设计新的模板。
步骤如下:1)打开Solidworks\lang\Chinese_ simplified\Bomtemp.xl文件。
2)进行如图4所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。
图4 用户个性化设置☆将原Excel文件中的“项目号”改为“序号”，定义名称为“ItemNo”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”;☆将原Excel文件中的“说明”改为“备注”，定义名称为“Description”。
3)在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，… ，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。
4)选择“文件”→“另存为”，将文件命名为BOM表模板，保存在SolidWorks\lang\ chinese-simplified \…下的模板文件中。
SolidWorks2016零件图与工程图实用模板地制作
零件图与工程图模板的制作打开SW，新建一个零件（以任意一个零件图模板打开就行）。
打开文件属性选项。
如下图填写摘要信息相关内容。
完成后点击确定关闭窗口。
打开属性编辑器——开始菜单找到属性标签编制程序2016。
在打开的属性标签编制程序里面可以看到左边一栏里有组框、文本框、列举、号数、复选框和单选框。
这些可以直接拖到中间的自定义属性里面进行设置，根据所设置的状态选择不同的类型。
最右边的类型里面需要选择是给零件、装配体还是工程图的自定义属性文件。
这里我们选择零件。
拖出一个文本框到组框里面来。
在控制属性中进行参数设置：标题-即此文本框显示的内容；在自定义属性特性里面：名称-即在调用此文本框内容时的引用值；类型里面可以设置文本、日期等；数值-即是需要填写的话就不填，如果引用系统属性如日期、重量的时候，直接选择即可。
编辑后如下图，内容和前面摘要信息相关内容一致。
点击保存按钮，为自定义属性文件命名一个名字。
记住在电脑中保存的位置。
一般为C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\templates精彩文档打开SW软件的选项面板，点击文件位置。
精彩文档选择自定义属性文件。
精彩文档更改属性文件的路径到你创建的新的属性文件目录，如果里面已经含有路径，添加按钮为灰色不可选状态，将现有路径删除，此时添加按钮变为可选状态，重新添加自定义属性文件（刚才属性标签编制程序保存的文件）到该目录。
完成后点击确定按钮。
精彩文档回到SW界面，点击最右边的属性设置，弹出属性设置面板。
精彩文档此时之前编辑的属性会自动显示出来。
如果需要，手动填写相关内容。
因为现在是制作模板，不需要填写任何内容。
精彩文档另存为零件图模板，精彩文档至此零件图模板制作完毕。
记住保存路径，一般为C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\templates\自定义GB 零件图模板工程图中创建与零件图属性相连新建SW工程图，以A4格式图纸为例。
solidworks工程图模板制作
solidworks工程图模板制作Solidworks工程图模板制作。
在Solidworks中，工程图是非常重要的一环，它展示了设计师的想法和设计方案，也是制造和装配的重要依据。
而制作工程图时，使用模板可以大大提高效率，保证图纸的一致性和规范性。
下面，我们就来了解一下如何在Solidworks中制作工程图模板。
首先，打开Solidworks软件，在新建文件中选择“图纸”选项，然后选择适合的纸张大小和方向。
接着，在“文件”菜单中选择“另存为”，将当前图纸保存为模板文件（.drwdot）。
这样，我们就创建了一个新的工程图模板。
接下来，我们需要对模板进行一些设置。
首先是图框和标题栏的设置。
在模板中插入图框和标题栏，可以通过“插入”菜单中的“表格”选项来实现。
在表格中选择适合的图框和标题栏样式，然后将其插入到模板中，并进行适当的调整和编辑。
除了图框和标题栏，模板中还需要包含一些标准的视图和注释。
可以在模板中预置一些典型的视图，比如主视图、剖视图、细节视图等，以及一些常用的注释，比如尺寸标注、表面粗糙度符号等。
这样，使用模板制作工程图时，可以直接使用这些预置的视图和注释，而不需要重复绘制和编辑，从而提高工作效率。
另外，模板中还可以包含一些特定的标准和规范，比如公司的标识和品牌信息、图纸的标准格式和布局要求等。
这些信息可以通过在模板中插入公司的logo和标识，以及设置一些固定的文字和格式来实现。
在制作工程图模板时，还需要考虑到图纸的打印和输出。
因此，需要在模板中设置一些打印和输出的参数，比如打印比例、打印纸张大小、打印颜色和线型等。
这样，使用模板制作工程图时，可以直接按照这些参数进行打印和输出，而不需要再次调整和设置。
最后，制作好的工程图模板需要经过一定的测试和验证。
在实际使用中，需要检查模板中的各项内容和设置是否符合要求，比如图框和标题栏是否完整、视图和注释是否清晰、打印和输出是否准确等。
如果发现问题，需要及时对模板进行修正和调整，以保证其质量和可靠性。
工程图模版制作
SolidWorks工程图模板制作制作工程图模板具体步骤如下：1.新建图纸。
指定图纸大小。
2.定义图纸文件属性，包括视图投影类型、图纸比例、视图标号等。
3.编辑图纸格式，包括模板文件中图形界限、图框线、标题栏并添加相关注解。
4.添加明细栏。
5.保存模板文件至系统模板文件夹。
下面以创建一张A3横向图纸为例，简单阐述以上四个步骤的具体操作。
Step1.新建一张A3横向工程图图纸（图纸宽度420.0mm，高度297.0mm）图1 “新建SolidWorks文件”对话框Step2.定义图纸属性。
设计树中右击，在弹出的快捷菜单中选择“属性”命令，弹出“图纸属性”对话框，设置如下：图2 “图纸属性”对话框a也可选择自定义图纸大小，设置图纸的宽度和高度：图3 “图纸属性”对话框b设置完成后单击确定。
Step3.进入编辑图纸格式环境。
选择下拉菜单“编辑→图纸格式”命令，进入编辑图纸格式环境。
图4 图纸格式编辑环境Step4.添加图形界限和图框线。
1）删除所有图形及文字。
2）绘制矩形并添加尺寸约束。
3）固定图形界限。
选取矩形左下角点，在左侧对话框参数区域中设定点的坐标为（0，0），并单击按钮，将点固定在原点上。
图5 固定图形界限4）绘制图框线并添加尺寸约束。
图6 图框线绘制并添加尺寸约束5）设置图框线线宽。
选中图框线，单击如图按钮，选择合适的线宽。
图7 线宽设置Step5.添加标题栏。
利用草图工具绘制如下标题栏，并添加尺寸约束及设置线宽。
图8 标题栏绘制Step6.隐藏尺寸标注。
选择下拉菜单“视图→隐藏/显示注解”命令，依次选取图纸上所有尺寸，待选中尺寸标注颜色变浅按下Esc键退出命令，尺寸标注全部隐藏。
图9 隐藏尺寸标注Step7.添加注解文字。
1）选择命令。
选择下拉菜单“插入→注解→注释”命令，系统弹出“注释”对话框。
2）选择引线类型。
单击“无引线”按钮图10 引线类型3）创建文本。
在标题栏内分别创建所需的注释文本，调整字体和字号。
solidworks工程图模板制作教程（上）
solidworks⼯程图模板制作教程（上）⽂尾左下⾓阅读原⽂看视频教程好课推荐：零基础CAD：点我 CAD室内：点我周站长CAD：点我CAD机械：点我 Bim教程：点我 CAD建筑：点我CAD三维：点我全屋定制：点我 ps教程：点我苹果版CAD:点我 3dmax教程：点我 UG教程：点我SU教程：点我 solidworks教程：点我 rhino教程：点我CAD动态块：点我 CAD电⽓：点我室内⼿绘：点我更多视频教程：点我查看1. 为什么要制作⼯程图模板答：SolidWorks软件功能强⼤，由于其出⾊的技术和市场表现，成为了CAD领域⼀颗闪耀的明星。
为了更加规范，更加快捷，更加⽅便，更加准确的出图，所以要制作⼯程图模板，SolidWorks⼯程图的优势在于零件的模型尺⼨是和⼯程图关联的，只要修改了模型的尺⼨，⼯程图中的尺⼨也是跟着动，这保证了数据的唯⼀性和准确性。
对于企业⽽⾔（尤其是机械⾏业），⼀套完整的模型图纸可能既包含2D图纸，也包含3D图纸，但是由于图纸管理的某些原因，2D图纸最后是以Auto CAD软件⽣成的.dwg格式为标准进⾏存档的，但3D图纸最后是以SolidWorks软件⽣成的.sldprt（零件）和. sldasm（装配体）为标准进⾏存档的。
笔者在企业⼯作的过程中，不少⼯程师都反应过“2D和3D有时候不能保证完全⼀致”的问题。
造成如今这种局⾯的原因也不是⼀下⼦就能说得清楚，在笔者看来，个⼈使⽤主要是“使⽤习惯”，对于企业来说，可能还存在“经济性”和软件版权问题。
还记得在笔者刚刚进⼊机械设计领域时（回头想想，⼤概是3年前），接触到SolidWorks软件，曾经不⽌⼀次想过这个问题，那就是明明这个软件有⼯程图的功能，为什么不少企业都没有建⽴⾃⼰的.slddrw（⼯程图）库，后来不管是企业内部培训，还是外出与其他企业进⾏技术交流，都存在这样的使⽤习惯。
鉴于此，笔者还特意对这两款软件的区别和联系，优缺点做了⼀个总结。
SolidWorks运用之模板制作教程
为者常成，行者常至
19
工程图模板的定制
在标题栏“零部件名称”下，添加一个文字注释，不向内输入任何 文字，从弹出的 Property Manager 中选择“链接到属性”，从弹 出的对话框中，选择“图纸属性中所指定视图中模型”，在下拉栏 中输入我们在零件、装配体模板中定义的属性“零部件名称”，确 定退出后自动显示为“$PRPSHEET：{零部件名称}”
为者常成，行者常至
10
工程图模板的定制
建立无图纸格式的工程图
确认图纸属性
ቤተ መጻሕፍቲ ባይዱ
为者常成，行者常至
11
工程图模板的定制
④ 图纸边框
在图纸区域内，绘制练个矩形分别代表图纸的纸边界线和图框线， 在下面的步骤中将通过几何关系和尺寸确定两个矩形的大小和位置
q 确定左下角点
在选择外侧矩形的左下角点，在 Property Manager 的“参数”选 项组中确定该点的坐标位置（X=0,Y=0），之后给它“固定”的几何 关系，使之与左下角重合
q 添加模型属性值
点击“文件”-“属性”-“配置特定”，依次键入如图模型属性名 称及属性值，点击“确定”
q 保存模板文件
保存此文件到指定模板文件夹，便于后续加载，文件类型为 “.prtdot”
为者常成，行者常至
5
零件模板的定制
为者常成，行者常至
6
装配体模板的定制
① 新建零件
使用SolidWorks自带的装配体模板，建立一个装配体
14 保存工程图模板
保存此文件到指定文件夹，保存类型为“.drwdot”
其它图幅的工程图模板制作方法与上述相同，可在现有“A3-横向
”的基础上更改大小即可快速完成
SolidWorks工程图模板制作步骤
SolidWorks工程图模板制作步骤范例：A4横向工程图模板制作1.单击新建按钮2.选择一个软件自带的模板，然后打开3.单击X按钮4.点击鼠标右键，选择编辑图纸格式命令5.框选整个视图，然后右击，选择删除命令，删除整个图形6.右击，选择编辑图纸命令7.选择图纸1，右击，选择属性命令8.选择自定义图纸大小，宽度297，高度210，单击完成按钮9.右击，选择编辑图纸格式命令10.选择草图矩形框命令，画一个矩形，并如图标注尺寸11.单击矩形框左下角点，将参数值设为0和0，并单击固定按钮，最后单击完成按钮12.再次画一个矩形框作为图框线，并如图标注尺寸13.选中四条图框线，然后选择线宽命令，选择0.35mm14.单击草图矩形框命令，沿着图框线右下角点绘制一个矩形，然后如图标注尺寸15.按照国标绘制下图图框16.选择标注尺寸，然后右击，选择隐藏命令17.选中如图图框线，选择线宽命令，选中0.25mm18.单击注解注释命令，完成如下图19.选择公司名称，右击，选择捕捉到矩形中心命令，之后选中四个边框，使文本处于矩形框中心；同理完成其余注释20.选中图样名称注释，并删除，之后选择链接到属性命令21.选中“图形属性中所指定视图中模型”选项，并选择图纸名称，单击完成按钮22.用同样的方法，完成图样代号的设置，选择文件名称选项23.用同样的方法设置材料标记属性，选中Material，单击完成按钮24.用同样的方法设置重量属性，选中Weight，单击完成按钮25.设置比例属性，单击链接到属性命令后，需保持“当前文件”选项，然后选中图纸比例选项，单击完成按钮，完成比例属性设置26.选中“共张第张”中共和张中间空格，选择当前文件，选中图形总数选项27.选中“共张第张”中第和张中间空格，选择当前文件，选中当前图纸选项28.选中设计签名注释，删除并链接到属性之后，单击文件属性命令29.在键入新属性对话框中输入设计，单击确定按钮30.单击设计按钮，单击确定按钮31.选中年月日注释，删除并链接到属性之后，单击文件属性命令，之后输入“设计日期”，单击确定32.选中“设计日期”选项，单击确定按钮；之后用同样的方法完成审核、工艺、标准化、批准的签名和年月日设定33.右击，选中编辑图纸命令，退出编辑图纸状态34.选中选项命令35.选择文档属性中的出详图选项，单击如图几个复选框完成图36.单击单位按钮，修改圆圈中的选项修改后输入GB-A4-横向，单击保存按钮存类型为工程图模板，输入保存名称GB-A4-横向，单击保存按钮39.单击关闭按钮，完成工程图模板创建。
solidworks工程图教程参考模板
Solidworks 工程图教程一、新建文件及相关设置1.1新建工程图文件的两种方法。
1.你可以再零件打开的状态下，单击文件—从零件制作工程图。
（在装配体中为：文件—从装配体制作工程图）2.你可以在最初打开Solidworks时进行新建文件。
操作步骤为：单击文件—新建—工程图。
1.2相关设置本操作极其重要。
设置的正确与否直接决定了我们的工程图是否能最大程度符合国标中的规定，而且能够一劳永逸，避免了在标注过程中频繁进行修改，从而极大方便了我们出图的速度，所以希望大家能认真对待本步骤。
1.首先，单击选项—文件属性（D）,如下图所示：在此次出现的对话框中我们需要修改延伸线和基准特征，将其设置为如下图所示即可：2.然后进行尺寸线箭头样式的修改，将其改为实心箭头。
操作步骤为：单击左侧尺寸，将箭头样式改为实心箭头。
如下图所示：3.注释无需修改，零件序号系统默认为下划线模式，个人认为比较合适如果你想修改，可以单击零件序号，在出现的对话框中选择你想要的模式。
继续往下，我们单击箭头出现如下对话框，个人认为将箭头改为1:4较为美观（如有特别要求，以题目要求为准）。
剖面箭头个人认为不需要修改。
设置完成后如下图所示：4.然后来到注解字体，字体在工程图制作中非常重要，合适的字体设置可以将你的工程图最大化向国标靠拢。
现以修改注释字体方法为例，具体操作步骤为：单击对话框左侧注释字体—注释，你将会看到如下选择对话框，我们习惯将注释字体设置为仿宋，但是在将图形打印时会出现注解字体消失不见的现象（具体原因不清楚，待讨论），所以，建议大家视情况而定，如果不需要打印的图纸，将其设置为字体（仿宋）、文字样式（常规）、单位（3.5）、距离（0.7）。
如果需要打印，则将字体改为和仿宋最接近的字体（宋体）。
尺寸字体的设置比较关键，因为它是用的最多的注解字体。
在我们平时对各种字体试用后发现，使用仿宋字体较为合适。
一般国标中规定使用isocp、gbenor （两种字体基本没有区别），Solidworks2008字库中提供有isocp，可供我们使用，但是，如果选择此字体，在进行直径标注时我们发现直径符号“ø”非常大，使用起来极不方便。
SolidWorks 2016 零件图与工程图实用模板地制作
零件图与工程图模板的制作打开SW，新建一个零件（以任意一个零件图模板打开就行）。
打开文件属性选项。
如下图填写摘要信息相关内容。
完成后点击确定关闭窗口。
打开属性编辑器——开始菜单找到属性标签编制程序 2016。
在打开的属性标签编制程序里面可以看到左边一栏里有组框、文本框、列举、号数、复选框和单选框。
这些可以直接拖到中间的自定义属性里面进行设置，根据所设置的状态选择不同的类型。
最右边的类型里面需要选择是给零件、装配体还是工程图的自定义属性文件。
这里我们选择零件。
拖出一个文本框到组框里面来。
在控制属性中进行参数设置：标题-即此文本框显示的内容；在自定义属性特性里面：名称-即在调用此文本框内容时的引用值；类型里面可以设置文本、日期等；数值-即是需要填写的话就不填，如果引用系统属性如日期、重量的时候，直接选择即可。
编辑后如下图，内容和前面摘要信息相关内容一致。
点击保存按钮，为自定义属性文件命名一个名字。
记住在电脑中保存的位置。
一般为C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\templates文档大全打开SW软件的选项面板，点击文件位置。
文档大全选择自定义属性文件。
文档大全更改属性文件的路径到你创建的新的属性文件目录，如果里面已经含有路径，添加按钮为灰色不可选状态，将现有路径删除，此时添加按钮变为可选状态，重新添加自定义属性文件（刚才属性标签编制程序保存的文件）到该目录。
完成后点击确定按钮。
文档大全回到SW界面，点击最右边的属性设置，弹出属性设置面板。
文档大全此时之前编辑的属性会自动显示出来。
如果需要，手动填写相关内容。
因为现在是制作模板，不需要填写任何内容。
文档大全另存为零件图模板，文档大全至此零件图模板制作完毕。
记住保存路径，一般为C:\ProgramData\SOLIDWORKS\SOLIDWORKS 2016\templates\自定义GB零件图模板工程图中创建与零件图属性相连新建SW工程图，以A4格式图纸为例。
Solidworks创建工程图模板及材料明细表模板的技巧
Solidworks创建工程图模板及材料明细表模板技巧为了快速出图和快速出材料明细表和汇总表，每个公司都要建立一个适合自己的模版。
(1)工程图模板的建立按照企业自身的要求建立相应图幅的工程图模板文件，并且将图层建立在工程图模板文件中，这样可以使新建的工程图都包含建立的图层。
再将工程图模板复制在SolidWorks\ data\template\…的模板文件中。
(2)材料明细表模板的建立系统所预设的材料明细表范本存储在安装目录SolidWorks\lang\ Chinese_ simplified\…下，可依照需求自行设计新的模板。
步骤如下:1)打开Solidworks\lang\Chinese_ simplified\Bomtemp.xl文件。
2)进行如图4所示的设置(定义名称应与零件模型的自定义属性一致，以便在装配体工程图中自动插入明细表)。
图4 用户个性化设置☆将原Excel文件中的“项目号”改为“序号”，定义名称为“ItemN o”;☆在“数量”前插入两列，分别为“代号”和“名称”，定义名称分别为“DrawingNo”和“PartNo”;☆将“零件号”改为“材料”，定义名称为“Material”;☆在“说明”前插入两列，分别为“单重”和“总重”，定义名称分别为“Weight”和“TotalWeight”;☆将原Excel文件中的“说明”改为“备注”，定义名称为“Descripti on”。
3)在Excel文件编辑环境中，逐步在G列中输入表达式D2*F2，…，D12*F12，…，以便在装配体的工程图中由装入零件的数量与重量来自动提取所装入零件的总重量。
4)选择“文件”→“另存为”，将文件命名为BOM表模板，保存在S olidWorks\lang\ chinese-simplified \…下的模板文件中。
从此新建工程图或在工程图中插入材料明细表时，均会按定制的选项设置执行，并且不需查找模板文件繁琐的放置路径。
SolidWorks工程图模板
16
成都生信智诚科技有限责任公司—专业的CAD/CAE/PDM提供商
SolidWorks工程图技巧分享
设计更好的产品
17
成都生信智诚科技有限责任公司—专业的CAD/CAE/PDM提供商
图纸格式（*.slddrt） 标题栏 图框 注释 嵌入得图像 引用的零件和装配体 用户自定义属性
用户的自定义属性
图表定位点
3
成都生信智诚科技有限责任公司—专业的CAD/CAE/PDM提供商
工程图模版制定
创建工程图模版
步骤：
1）建立空白工程图纸
空白图纸
编辑属性
2）按照要求编辑文档属性
3）保存为工程图模版（.drwdot） 4）指定工程图模版路径
7
成都生信智诚科技有限责任公司—专业的CAD/CAE/PDM提供商
工程图纸格式编辑
3.按要求绘制标题栏
要点：
1）进入图纸格式编 辑
2）按照具体要求绘 制标准标题栏 3）填入规定文字
8
成都生信智诚科技有限责任公司—专业的CAD/CAE/PDM提供商
工程图纸格式编辑
4.插入文件属性链接
要点： 1）进入图纸格式编 辑 2）在需要填写文件 属性的地方添加文件 属性链接 3）属性有当前文件 属性和模型属性的区 别
9
成都生信智诚科技有限责任公司—专业的CAD/CAE/PDM提供商
工程图纸格式编辑
5.根据需要插入OLE对象
要点： 1）进入图纸格式编 辑 2）在需要的地方插 入OLE对象（公司 logo、DWG图纸， PDF等等文件）
10
成都生信智诚科技有限责任公司—专业的CAD/CAE/PDM提供商
工程图纸格式编辑
SolidWorks各种模板的制作方法-全
模板的存放路径SW中模板的存放路径是可以修改的，可以在“系统选项-文件位置”中进行设置，如：文件模板位置（包括零件、装配体和工程图）、材料明细表模板位置、自定义属性文件位置、材质数据库位置等。
注意：为了便于备份，最好将常用的各种模板放置在同一个文件夹中。
编辑自定义属性文件打开自定义属性文件properties.txt，直接将需要添加的零件的自定义属性字段输入到其中。
建立材质数据库进入编辑材料窗体，在其中添加、修改、删除新库、新类别、新材料（此时，可进行复制、粘贴操作）。
编辑材料后，一定要记得保存。
注意：对于三维实体模型，只需要提供材料的密度属性。
制作零件模板1、基于现有模板，新建一个零件。
2、在“文件-属性-自定义”下，修改零件的自定义属性项，可以使用拖拉的方式对属性行进行排序。
3、通过工具-选项，设置零件的系统选项和文件属性（如颜色、草图属性等）。
4、保存零件模板（.prtdot）。
制作装配体模板1、基于现有模板，新建一个装配体。
2、在“文件-属性-自定义”下，修改装配体的自定义属性项。
3、通过工具-选项，设置装配体的系统选项和文件属性（如颜色、草图属性等）。
4、保存装配体模板（.asmdot）。
对于零件模板和装配体模板，一般还需修改质量属性选项（m、kg、m3、8位小数）。
对于零件模板和装配体模板，一般还应设置视图中细节项目的显示（在视图菜单中进行设置），如基准面、基准轴、草图、草图几何关系、尺寸名称、注解等的显示，工程图估计也需要进行这方面的设置。
制作材料明细表模板1、在装配体的工程图（至少应有一个视图）中，基于现有模板，插入材料明细表；2、修改材料明细表中各列的属性，“序号”列链接到装配体的“项目号”，“数量”列使用默认属性，不修改，“重量-总计”列要添加方程式（方程式中乘号为“*”），其他列应链接到零部件的自定义属性；3、调整材料明细表中每一列的列宽（选中一列，右键-格式化-列宽，要注意AUTOCAD和SW中的图纸比例）——调整每一列的字体——重新调整表头文字的字体——调整每一行的行高（选中一行，右键-格式化-行高）；4、修改材料明细表的属性，表格位置选择右下-附加到定位点，材料明细表类型选择仅限顶层，配置选择默认，零件配置分组依据需要进行选择，项目号选择起始于1-增量1-依照装配体顺序，边界和图层依据需要进行设置；5、选择材料明细表，点击右键，选择另存为，将设置好的材料明细表保存为模板（.sldbomtbt）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本人研究很久，才根据网上的资料，做出了SW的工程图GB标准模板，现分享给大家参考：1.利用属性编辑卡编辑你所需要的零件属性：开始---程序—solidworks工具--属性编辑卡编辑器。
（设置相应的名称，材料，作者，重量·····等相关属性）2.SolidWorks工程图中的自动明细表(1)标签： SolidWorks工程图自动明细表分类：技术心得2007-08-18 17:51很多使用ToolBox的朋友都希望图中所有用到的标准件（如螺钉螺母）的规格大小以及国标号能够自动出现在装配图的明细表中，特别是能自动产生数量规格等相关数据。
否则人工统计是件非常烦琐的工作。
SolidWorks早已提供了这个功能，不过因为这个是老外的软件，对中华地区的技术支持力度不强，没有提供现成的模板，而GB标准件也只是从2007版才开始加入，并且是英文名称....那么我们怎么解决这个问题呢？答案：自己动手。
可以自己定义模板，修改库文件来实现全自动、全中文的明细表梦想。
（本教程面向新手，所以会讲的详细一点，同时也请高手指教）首先，需要明白这样一个概念：工程图中的“属性变量”。
啥叫“属性变量”呢？我们来看当你在工程图中插入文字和注释的时候，有一个图标是“链接到属性”，就是下图中红圈的那个：我们选择这个“链接到属性”，就会出现下面这个对话框：（注意，一般来讲，我们在工程图中所使用的属性都应该来自图中的模型，既.sldprt或.sldasm中定义的内容，所以应该选择“图纸属性中所指定视图中模型”这一项。
只有少数某些属性需要用“当前文件”中的定义，如此工程图“最后保存的时间”）点开它，选择“材料”：这样就插入了一个“属性变量”的文本，如下图：而这个变量是跟随工程图中所引入的模型的属性变化的。
现在我们来建立一个3D模型，选定他的材料为黄铜：然后将这个模型插入到工程图中：看吧，那个“属性变量”的文本就变成了“黄铜”。
看到这里，可能有朋友会马上尝试，可是，怎么没有那个“材料”的属性呢？这个前面说过，没有现成的模板给你，需要自己定义零件和装配体的模板SolidWorks工程图中的自动明细表(2)标签： SolidWorks工程图技巧自动明细表分类：技术心得2007-08-27 08:37啥叫“属性变量”呢？acad中有没有？发布者 zml84 2007-08-23 21:16答复zm184: 这一篇里举例来讲“属性变量”是什么，如何来使用。
（要实现工程图中的自动明细表，其根本就是“属性变量”的应用。
上一篇里已经有示例，如何将3D模型中所定义的“材料”引入工程图中。
可以说，“属性变量”就是SolidWorks中3D模型与工程图之间的一个“纽带”，使得工程图中不仅是各视图与原模型关联，各种文字及表格也是与原模型相关联的。
而这也是目前的3D软件的终极目标：所有的设计信息及技术表达全部包含在一个3D图中，而2D的工程图仅仅是辅助，甚至可以不要，仅在需要纸质图纸交流的时候方便、自动的生成。
也许，老外们对未来的设想是这样的：电脑将无处不在，数字信息的交流可以替代传统的方式。
那么，处于技术前沿的工程师们就更应提早去应用。
在目前的版本中，SolidWorks自身模板中的属性变量并不一定是我们需要的，所以要自己定义一些属性变量。
那么这些都在哪里操作呢？看下图：选择后会出现这个：“属性名称”就是我们所说的属性变量。
在SolidWorks中，不论零件、装配、还是工程图都具有各自的属性名称，可以在模板中定义好自己常用的内容，然后工程图中与零件对应，就可以实现标题栏的自动填写。
举例如下：我们在3D零件的模板中定义如下内容在工程图的模板中做好标题栏然后填写文本，当然，这里的所有文本都是“属性变量”（详细内容见上篇），定义好的模板其实是这个样子：最后，当我们使用这个模板，插入3D零件体的时候，所有要填写的内容就会变成我们在3D零件中所定义的内容：这就是3D模型与2D工程图通过“属性变量”而关联的过程。
下一篇具体讲解装配图中零件明细表的生成以及ToolBox标准件的引入及修改。
SolidWorks工程图中的自动明细表(3)标签： SolidWorks工程图技巧自动明细表分类：技术心得2007-09-01 12:00前面用了2篇才说完实现自动明细表的基础内容。
这一篇就正式来说明装配图中如何插入明细表了。
一个装配(*.sldasm)中包含这个装配的所有零件和相关装配关系，每个零件在设计的时候按照前两篇内容中介绍的方法所定义的“属性变量”随着这个零件插入装配体的同时也会引入装配中。
当使用这个装配生成工程图后，这些数据同样跟随进入工程图。
比如其中的这个零件具有如下定义：------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------那么当在这个零件所在的装配的工程图中插入“材料明细表”时：就会出现如下表格内容：由于默认的SolidWorks“材料明细表”表格模板之包含项目号、零件号、数量等条列，因此所需要的条列可以自己添加，如下图：（选择某一格，然后在“属性”中选择“列属性”，就会出现可添加的项目。
如果新增表格列，也会出现这一内容）将第一次作好的表格保存为“材料明细表”模板，代替原来的*.sldbomtbt文件就可以实现一役永劳，以后只要插入“材料明细表”，所有定义过的变量条列都会出现，不用再做添加。
那么，当装配中还插入了ToolBox标准件，这些标准件在“材料明细表”中所显示的都是英文该咋办呢？下一篇继续讲解！SolidWorks工程图中的自动明细表(4)标签： SolidWorks工程图技巧自动明细表分类：技术心得2007-09-10 16:52这一篇来讲解在装配图中插入的ToolBox标准件的规格如何以中文方式插入工程图。
安装好SolidWorks2007，并在安装时包含ToolBox插件后，默认情况下会出现C:\Program Files\Common Files\Solidworks Data\这个文件夹（此文件夹可以在安装时设定变更）。
ToolBox的相关数据就在这里了。
其中Browser文件夹下是标准件的3D模型，CopiedParts 文件夹下存放使用过程中单独生成配制的零件，PartLibs文件夹存放自定义标准件。
在Lang文件夹下是各语言版本的ToolBox配制表，为Microsoft Office Access数据库格式。
在这些Lang里面，chinese-simplified里的内容是空的，这是因为2007版本的ToolBox并没有完成中文化。
中文版的SolidWorks2007其实使用的是English的配制表，也因此ToolBox中GB标准件会在工程图中全部显示为英文名称。
有朋友可能会问：那为什么设计库的列表中会显示中文名称？如下图：这是因为设计库的列表中所显示的名称并不是Solidworks Data中的。
这个列表的定义在C:\Program Files\SolidWorks\Toolbox\lang\Chinese-Simplified中。
为何会这样呢？ToolBox是作为SolidWorks的一个辅助插件销售的，购买了这个插件才会有C:\Program Files\Common Files\Solidworks Data\下的内容。
而标准版的SolidWorks是包含一个ToolBox基本数据的，用于支持孔向导的使用。
我等中文用户只能通过修改C:\Program Files\Common Files\Solidworks Data\lang\English下的SWBrowser.mdb来实现ToolBox的全中文化。
（这软件是老外的啊，谁叫咱老是用盗版，使得老外们对咱不重视）使用Microsoft Office Access打开这个SWBrowser.mdb，天啦！nnnn 个条目，哪个是需要修改的啊？！如果将所有的内容都汉化，工作量非常大。
本人建议用到哪个就修改下哪个，经过工作中不断积累，最终会越来越完善。
（重装系统时可要记得备份ToolBox哦，否则.........）我们以开口垫圈为例来说明：需要修改开口垫圈，首先将这个东西拖入装配，会出现以下内容：注意这里的配制名称：GB_SPECIAL_WASHERS_TYPE5，这个就是我们要寻找的条目了。
在Access中的条目是以字母顺序排列的，GB开头的全部是GB标准件的内容；其中，GB_CFG开头的是配制信息，GB_DATA 开头的是具体规格的数据。
这里我们找到这个：GB_CFG_Special_washers_TYPE5，如下图：打开这个条目：将999条目的数值改成：{开口垫圈 <grid900>} 保存后再来插入这个标准件，就出现了中文配制：其它项目可以根据自己的需要来修改。
注意：索引号小于900的所有内容均不可修改，这些都是非注释内容，与GB_DATA中的数据具有对应关系，修改其会导致ToolBox出错不可使用。
修改后的内容插入装配工程图，就会在明细表所对应的项目中出现。
另外还有些自己所需要加入的项目除了以此方法修改外还可以通过前面介绍过的“属性变量”来实现。
PS:模具论坛的“piaoyao-sw”有介绍如何通过ToolBox的“配置”功能添加备注条目，与本人方法不同，具体内容可以去查看他的相关帖子。
3SolidWorks Toolbox设置中文技巧当在装配体中插入SolidWorks Toolbox零件后，生成工程图，出材料明细表的时候，我们发现GB标准件在SolidWorks装配体FeatureManager设计树中和材料明细表中都显示的是英文名称。
给我们使用上造成了很大的困扰。
而且零件号是标准件的类型和标准尺寸在一起显示的。
如：GB_FASTENER_SCREWS_HSHCS M20X30-N如何将这些英文改成中文，并且在材料明细表中将标准件的零件号拆分成两栏显示，甚至自动添加国标代号，单重等等自定义的信息。
如下图：1.首先，我们打开SolidWorks Toolbox设定，可以从Windows开始菜单中找到或者打开SolidWorks，然后从下拉菜单中选择【Toolbox】，在选择【配置（C）…】好，现在我们就可以来配置我们的Toolbox零件了。
2.在上图中选择 2.自定义您的五金件，定位到GB标准中的内六角圆柱头螺钉GB/T70.1-2000然后在上图中的替代文件名位置输入内六角圆柱头螺钉，此处替换的是Toolbox零件在装配体FeatureManager设计树上的名称，这样我们替换后，Toolbox在装配体特征树上显示的就是中文名称啦。
