电动真空泵原理介绍ppt课件
合集下载
2024年真空泵培训课件
真空泵培训课件一、引言真空泵是一种广泛应用于各个领域的设备，其主要功能是抽取或压缩气体，使容器内形成真空状态。
为了更好地了解和使用真空泵，本课件将详细介绍真空泵的原理、分类、应用、操作方法及维护保养等内容。
二、真空泵的原理与分类1.真空泵原理真空泵的工作原理是通过机械或物理方法，将容器内的气体抽出或压缩，从而降低容器内的气压。
根据工作原理的不同，真空泵可分为两大类：容积式真空泵和速度式真空泵。
（1）容积式真空泵：通过改变泵腔的体积，使气体在泵腔内产生周期性的膨胀和压缩，从而达到抽气或压缩气体的目的。
常见的容积式真空泵有旋片式真空泵、滑阀式真空泵等。
（2）速度式真空泵：通过高速旋转的叶轮或叶片，使气体产生离心力，从而将气体甩出泵腔，达到抽气或压缩气体的目的。
常见的速度式真空泵有罗茨泵、涡旋泵等。
2.真空泵分类（1）旋片式真空泵：具有结构简单、体积小、重量轻、噪音低等特点，广泛应用于实验室、医疗、食品等领域。
（2）滑阀式真空泵：具有抽气速率高、抗水蒸气能力强等特点，适用于化工、制药等行业。
（3）罗茨泵：具有抽气速率高、无油压缩、维修方便等特点，适用于电子、半导体、真空镀膜等领域。
（4）涡旋泵：具有抽气速率高、结构紧凑、无油压缩等特点，适用于分析仪器、真空干燥等领域。
三、真空泵的应用1.实验室：用于真空过滤、真空干燥、真空蒸馏等实验操作。
2.医疗：用于真空采血、真空包装、真空敷料等。
3.食品：用于真空包装、真空冷却、真空干燥等。
4.化工：用于真空蒸馏、真空吸料、真空输送等。
5.电子：用于真空镀膜、真空焊接、真空封装等。
6.半导体：用于真空刻蚀、真空沉积、真空吸附等。
7.分析仪器：用于真空采样、真空分析等。
四、真空泵的操作方法1.开机操作（1）检查真空泵及附件是否完好，连接管道是否牢固。
（2）打开电源开关，启动真空泵。
（3）观察真空泵的运行状态，确保正常工作。
2.关机操作（1）关闭真空泵的电源开关。
（2）关闭真空泵的进气阀门。
真空泵培训课件
除了上述领域，真空泵还广泛 应用于化工、医药、环保等领
域。
02
真空泵结构与工作原理
真空泵主要部件介绍
进气口
进气口是真空泵的入 口，与大气相通，允 许气体进入泵内。
叶轮
叶轮是真空泵的核心 部件，它快速旋转， 将气体从进气口吸入 ，并排向排气口。
排气口
排气口是真空泵的出 口，将经过压缩的气 体排出泵外。
温度过高
可能是由于真空泵内部热量控制不当 、冷却系统故障等原因导致。应检查 真空泵的冷却系统，确保冷却效果良 好。
可能是由于轴承磨损、齿轮啮合不良 等原因导致。应检查轴承和齿轮的磨 损情况，及时更换磨损严重的部件。
预防性维护保养建议
建立定期维护保养制度
01
制定详细的维护保养计划，并按照计划进行维护保养。
定期更换易损件
如真空泵的密封件、轴承等易损件，应定期更换，以保证真空泵的 正常运行。
保持真空泵的清洁
定期清理真空泵内部的灰尘和杂质，防止对真空泵造成损害。
常见故障原因分析及排除方法
真空度不足
可能是由于真空泵内部泄漏、过滤器 堵塞等原因导致。应检查真空泵的密 封件和过滤器，及时更换损坏的部件 。
噪音过大
泵体
泵体是真空泵的支撑 结构，它支撑着叶轮 、轴承和密封件。
轴承和密封件
轴承用于支撑叶轮， 密封件用于防止气体 泄漏。
真空泵工作原理详解
01
02
03
04
吸气过程
当叶轮旋转时，叶片带动气体 运动，使气体从进气口进入泵
内。
压缩过程
叶轮将气体压缩，使其压力升 高。
排气管路
经过压缩的气体通过排气管路 排出泵外。
THANKS
谢谢您的观看
域。
02
真空泵结构与工作原理
真空泵主要部件介绍
进气口
进气口是真空泵的入 口，与大气相通，允 许气体进入泵内。
叶轮
叶轮是真空泵的核心 部件，它快速旋转， 将气体从进气口吸入 ，并排向排气口。
排气口
排气口是真空泵的出 口，将经过压缩的气 体排出泵外。
温度过高
可能是由于真空泵内部热量控制不当 、冷却系统故障等原因导致。应检查 真空泵的冷却系统，确保冷却效果良 好。
可能是由于轴承磨损、齿轮啮合不良 等原因导致。应检查轴承和齿轮的磨 损情况，及时更换磨损严重的部件。
预防性维护保养建议
建立定期维护保养制度
01
制定详细的维护保养计划，并按照计划进行维护保养。
定期更换易损件
如真空泵的密封件、轴承等易损件，应定期更换，以保证真空泵的 正常运行。
保持真空泵的清洁
定期清理真空泵内部的灰尘和杂质，防止对真空泵造成损害。
常见故障原因分析及排除方法
真空度不足
可能是由于真空泵内部泄漏、过滤器 堵塞等原因导致。应检查真空泵的密 封件和过滤器，及时更换损坏的部件 。
噪音过大
泵体
泵体是真空泵的支撑 结构，它支撑着叶轮 、轴承和密封件。
轴承和密封件
轴承用于支撑叶轮， 密封件用于防止气体 泄漏。
真空泵工作原理详解
01
02
03
04
吸气过程
当叶轮旋转时，叶片带动气体 运动，使气体从进气口进入泵
内。
压缩过程
叶轮将气体压缩，使其压力升 高。
排气管路
经过压缩的气体通过排气管路 排出泵外。
THANKS
谢谢您的观看
电动真空泵工作原理

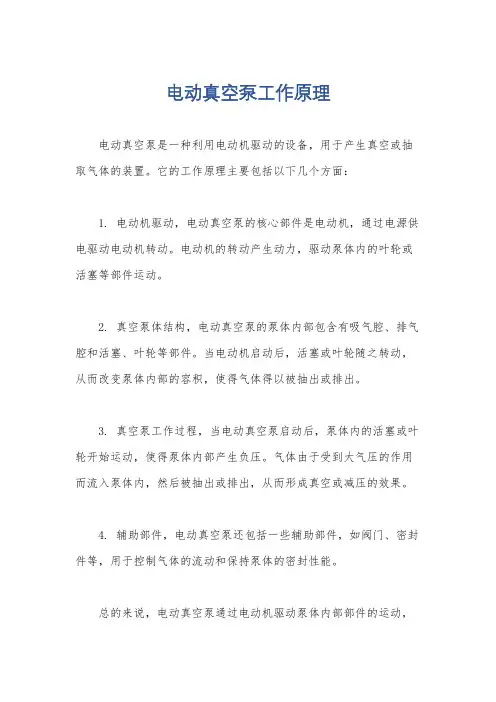

电动真空泵工作原理
电动真空泵是一种利用电动机驱动的设备，用于产生真空或抽取气体的装置。
它的工作原理主要包括以下几个方面：
1. 电动机驱动，电动真空泵的核心部件是电动机，通过电源供电驱动电动机转动。
电动机的转动产生动力，驱动泵体内的叶轮或活塞等部件运动。
2. 真空泵体结构，电动真空泵的泵体内部包含有吸气腔、排气腔和活塞、叶轮等部件。
当电动机启动后，活塞或叶轮随之转动，从而改变泵体内部的容积，使得气体得以被抽出或排出。
3. 真空泵工作过程，当电动真空泵启动后，泵体内的活塞或叶轮开始运动，使得泵体内部产生负压。
气体由于受到大气压的作用而流入泵体内，然后被抽出或排出，从而形成真空或减压的效果。
4. 辅助部件，电动真空泵还包括一些辅助部件，如阀门、密封件等，用于控制气体的流动和保持泵体的密封性能。
总的来说，电动真空泵通过电动机驱动泵体内部部件的运动，
改变泵体内部的容积，从而实现气体的抽出或排出，从而产生真空或减压的效果。
这种工作原理使得电动真空泵在实验室、工业生产等领域得到了广泛的应用。
真空知识及真空泵幻灯片培训
电子工业
在半导体制造、电子元器件生产等领域 中，用于提供洁净的真空环境。
医疗领域
在医疗设备如核磁共振成像仪中，用于 提供稳定的磁场环境。
05
真空泵操作与维护保养
操作规程及注意事项
操作前准备
检查真空泵及其附件是否完好，确保 电源接线正确，接地良好。
启动操作
按照启动顺序逐步开启真空泵，注意 观察启动过程中的异常情况。
缺点
需要定期更换吸附剂，且吸附剂再 生过程较为复杂。
应用范围
适用于抽吸腐蚀性气体、有毒气体 以及含少量固体颗粒的气体。
喷射式真空泵
01
工作原理
利用高速射流将气体或蒸汽带 入扩散器，通过扩散器的减速 增压作用实现气体的压缩和排
出。
02
优点
结构简单、紧凑，无运动部件 ，维护方便。
03
缺点
效率相对较低，需要消耗一定 的能量。
。
02
考虑真空泵的可靠性和维护 性。选择质量可靠、维护方 便的真空泵可以降低使用成
本和提高工作效率。
03
注意真空泵的噪音和振动是 否符合要求。噪音和振动过 大会影响工作环境和设备的 稳定性，因此需要选择噪音
和振动较小的真空泵。
04
05
典型案例分析
案例一
某电子厂使用旋片式真空泵进行电子元器件的干燥处理，由于抽速不足导致生产效率低下 。经过分析，选择了更大抽速的真空泵后，生产效率得到了显著提高。
优点
结构简单、工作可靠、维护方便。
缺点
对气体和蒸汽的抽吸能力有限，易受到 气体性质的影响。
应用范围
适用于抽吸干燥、无腐蚀性、不含固体 颗粒的气体。
吸附式真空泵
工作原理
真空泵结构、工作原理与维修PPT课件
第11页/共13页
THE END！
因本人水平有限，请大家多多指教！
谢谢！
第12页/共13页
感谢您的观看！
第13页/共13页
3、不同厂家的真空泵的备件原则上不允许串用。 4、在安装泵的壳体、端盖时，螺栓要按对角的顺序拧 紧。
第10页/共13页
五、定期检查
1、真空泵油定期更换； 2、泵油的检查：泵的油面要一直保持在油位视窗的两 条红线范围内； 3、漏油的检查：如果轴的油封或O形圈密封处出现漏 油，那就需要修理； 4、吸气口滤网的检查：如果有灰尘附着在金属丝网上， 会使泵的性能大大降低； 5、异常声音和异常震动的检查：同时检查螺栓和螺母 是否松动； 6、连轴器橡胶块的检查：如果出现破损或残缺，按使 用说明书进行更换。
6、油不循环，油孔被堵住
1、输入电源的电压异常 2、电机不良 3、泵内进入异物 4、油达不到规定的量 5、连轴器橡胶块不良 6、油不循环，盖等物的油孔堵塞 7、其他，泵内零件破损
处理方法
1、接上比吸气口接口大的管子 并缩短与真空室之间的距离 2、拆下吸气口上的接管，清洗 金属丝网 3、加入规定量的油 4、更换新油 5、找到漏气的地方，止漏或更 换新管 6、分解修理，清洁油孔
4、各种压强单位之间的换算 1标准大气压=1.01325×105 Pa（帕斯卡） 1 MPa（兆帕）=1×106Pa（帕斯卡） 1bar（巴）=0.1兆帕=1×105帕斯卡 1mbar（巴）=100帕斯卡 1Torr（托）= l/760标准大气压=133.322帕 1kg/cm2（公斤力）=0.98×105帕斯卡 可以 简化记：1巴（bar）=1标准大气压=1公斤/平方厘 米=100千帕（KPa)=0.1兆帕（MPa）
第2页/共13页
THE END！
因本人水平有限，请大家多多指教！
谢谢！
第12页/共13页
感谢您的观看！
第13页/共13页
3、不同厂家的真空泵的备件原则上不允许串用。 4、在安装泵的壳体、端盖时，螺栓要按对角的顺序拧 紧。
第10页/共13页
五、定期检查
1、真空泵油定期更换； 2、泵油的检查：泵的油面要一直保持在油位视窗的两 条红线范围内； 3、漏油的检查：如果轴的油封或O形圈密封处出现漏 油，那就需要修理； 4、吸气口滤网的检查：如果有灰尘附着在金属丝网上， 会使泵的性能大大降低； 5、异常声音和异常震动的检查：同时检查螺栓和螺母 是否松动； 6、连轴器橡胶块的检查：如果出现破损或残缺，按使 用说明书进行更换。
6、油不循环，油孔被堵住
1、输入电源的电压异常 2、电机不良 3、泵内进入异物 4、油达不到规定的量 5、连轴器橡胶块不良 6、油不循环，盖等物的油孔堵塞 7、其他，泵内零件破损
处理方法
1、接上比吸气口接口大的管子 并缩短与真空室之间的距离 2、拆下吸气口上的接管，清洗 金属丝网 3、加入规定量的油 4、更换新油 5、找到漏气的地方，止漏或更 换新管 6、分解修理，清洁油孔
4、各种压强单位之间的换算 1标准大气压=1.01325×105 Pa（帕斯卡） 1 MPa（兆帕）=1×106Pa（帕斯卡） 1bar（巴）=0.1兆帕=1×105帕斯卡 1mbar（巴）=100帕斯卡 1Torr（托）= l/760标准大气压=133.322帕 1kg/cm2（公斤力）=0.98×105帕斯卡 可以 简化记：1巴（bar）=1标准大气压=1公斤/平方厘 米=100千帕（KPa)=0.1兆帕（MPa）
第2页/共13页
真空泵的工作原理PPT课件
强。气振的工作原理：进气---压缩---排气。
第10页/共17页
三、真空泵的常见故障
故障 泵无法启动
泵达不到极 限压强
可能的原因 电源线连接不正确； 供给电机的电源电压与电机不匹配；
电机发生故障； 泵油温度低于10摄氏度；
泵油太粘稠； 排气过滤器或排气管道被堵塞
泵被卡死
测量方式或规管不合适
外部泄漏 放返油阀失效
第11页/共17页
三、真空泵的常见故障
故障
泵的抽速太 慢
停泵以后， 被抽容器中 的压强上升 过快
泵在运行中 温度过高
可能的原因 进气口或进气管道被堵塞
排气过滤器被堵塞 连接的真空管直径太小或管道太长
真空系统有泄漏
防返油阀故障
检修 清洗进气管道（预防：在进气口前安装一个
杂物过滤器） 更换过滤器
使用直径足够大的管道或短的连接管道 对系统进行检查
卡扣
密封圈
锁紧扣
锁紧环
卡扣铰链结构，一端固定在接头上，另外一端卡在套桶 上，当卡扣被推向快速接头的接口时，带动接头、锁紧 环向前推进，使得卡簧收紧锁住工艺管，接头前端的密 封圈厚度主要密封工艺管与接头的间隙。
第14页/共17页
四、快速接头的构造及密封原理
●快速接头的接口部分
※顶针靠连接头内的卡簧将其顶起。 ※锁紧环的上下移动将导致接头内 小圆珠的凸起或下陷。
检修 检查真空系统 清洗或维修防返油阀 清洗或维修进气口和防返油阀 放掉多余的泵油 对油进行脱气或换油并冲洗泵腔；预防：打
开气镇阀 加油
清洗或更换消音孔部件 降低进气口压强
清洗或更换油雾过滤器 更换一个新的弹性联轴体
维修泵
第13页/共17页
四、快速接头的构造及密封原理
第10页/共17页
三、真空泵的常见故障
故障 泵无法启动
泵达不到极 限压强
可能的原因 电源线连接不正确； 供给电机的电源电压与电机不匹配；
电机发生故障； 泵油温度低于10摄氏度；
泵油太粘稠； 排气过滤器或排气管道被堵塞
泵被卡死
测量方式或规管不合适
外部泄漏 放返油阀失效
第11页/共17页
三、真空泵的常见故障
故障
泵的抽速太 慢
停泵以后， 被抽容器中 的压强上升 过快
泵在运行中 温度过高
可能的原因 进气口或进气管道被堵塞
排气过滤器被堵塞 连接的真空管直径太小或管道太长
真空系统有泄漏
防返油阀故障
检修 清洗进气管道（预防：在进气口前安装一个
杂物过滤器） 更换过滤器
使用直径足够大的管道或短的连接管道 对系统进行检查
卡扣
密封圈
锁紧扣
锁紧环
卡扣铰链结构，一端固定在接头上，另外一端卡在套桶 上，当卡扣被推向快速接头的接口时，带动接头、锁紧 环向前推进，使得卡簧收紧锁住工艺管，接头前端的密 封圈厚度主要密封工艺管与接头的间隙。
第14页/共17页
四、快速接头的构造及密封原理
●快速接头的接口部分
※顶针靠连接头内的卡簧将其顶起。 ※锁紧环的上下移动将导致接头内 小圆珠的凸起或下陷。
检修 检查真空系统 清洗或维修防返油阀 清洗或维修进气口和防返油阀 放掉多余的泵油 对油进行脱气或换油并冲洗泵腔；预防：打
开气镇阀 加油
清洗或更换消音孔部件 降低进气口压强
清洗或更换油雾过滤器 更换一个新的弹性联轴体
维修泵
第13页/共17页
四、快速接头的构造及密封原理
真空泵的工作原理PPT课件
市场前景
随着科技的进步和工业的发展，对真空技术的需求越来越高。未来，真空泵市场将继续保持增长态势，特别是在 新能源、新材料等领域的应用将不断拓展。同时，随着环保意识的提高和绿色制造技术的推广，低噪音、低能耗 、无油污染的环保型真空泵将成为市场主流。
2023
PART 02
真空泵工作原理
REPORTING
气体性质
考虑被抽气体的性质，如腐蚀 性、易燃易爆性等，选择适合
的真空泵材质和结构。
环境因素
考虑工作环境的温度、湿度、 海拔高度等因素对真空泵性能
的影响。
经济性
在满足工艺要求的前提下，综 合考虑真空泵的价格、维护成
本、使用寿命等因素。
案例分析与实践经验分享
案例一
某化工厂选用水环式真空泵，因其耐腐蚀、抽气量大且价格适中，满足生产需求。
操作使用规程 在启动真空泵前，确保电源接线正确，电压稳定。
检查真空泵的油位，确保在合适范围内。
操作使用规程及注意事项
• 启动真Байду номын сангаас泵后，观察其运行状况，确保无异常噪音和振动 。
操作使用规程及注意事项
01
注意事项
02
03
04
避免长时间在极限真空下运行 ，以免损坏真空泵。
在使用过程中，注意定期更换 真空泵油，保证油质清洁。
2023
真空泵的工作原理 PPT课件
REPORTING
2023
目录
• 真空泵概述 • 真空泵工作原理 • 常见类型真空泵及其工作原理 • 真空泵性能参数与选型依据 • 真空泵操作使用与维护保养 • 真空泵在行业应用中的案例分析
2023
PART 01
真空泵概述
REPORTING
随着科技的进步和工业的发展，对真空技术的需求越来越高。未来，真空泵市场将继续保持增长态势，特别是在 新能源、新材料等领域的应用将不断拓展。同时，随着环保意识的提高和绿色制造技术的推广，低噪音、低能耗 、无油污染的环保型真空泵将成为市场主流。
2023
PART 02
真空泵工作原理
REPORTING
气体性质
考虑被抽气体的性质，如腐蚀 性、易燃易爆性等，选择适合
的真空泵材质和结构。
环境因素
考虑工作环境的温度、湿度、 海拔高度等因素对真空泵性能
的影响。
经济性
在满足工艺要求的前提下，综 合考虑真空泵的价格、维护成
本、使用寿命等因素。
案例分析与实践经验分享
案例一
某化工厂选用水环式真空泵，因其耐腐蚀、抽气量大且价格适中，满足生产需求。
操作使用规程 在启动真空泵前，确保电源接线正确，电压稳定。
检查真空泵的油位，确保在合适范围内。
操作使用规程及注意事项
• 启动真Байду номын сангаас泵后，观察其运行状况，确保无异常噪音和振动 。
操作使用规程及注意事项
01
注意事项
02
03
04
避免长时间在极限真空下运行 ，以免损坏真空泵。
在使用过程中，注意定期更换 真空泵油，保证油质清洁。
2023
真空泵的工作原理 PPT课件
REPORTING
2023
目录
• 真空泵概述 • 真空泵工作原理 • 常见类型真空泵及其工作原理 • 真空泵性能参数与选型依据 • 真空泵操作使用与维护保养 • 真空泵在行业应用中的案例分析
2023
PART 01
真空泵概述
REPORTING
真空泵讲义ppt课件
基伊埃工程技术（中国）有限公司
压力 温度
74 mbar 40 °C
真空概念
蒸汽（82 kg）和空气（10 kg) 混合物的冷凝作用
压力 1013 mbar 温度 100 °C
基伊埃工程技术（中国）有限公司
压力 133 mbar 温度 40 °C
真空机械
动力
旋片泵
真空泵机械
气体结合
吸收
冷凝
低温泵
正位移
真空系统
喷射真空泵 真空-/喷射冷却装置 真空脱气装置
喷射泵
加热和冷却装置
喷射洗涤器
基伊埃工程技术（中国）有限公司
喷射泵和喷射设备
基伊埃工程技术（中国）有限公司
用于钢铁脱气的蒸汽喷射真空泵
基伊埃工程技术（中国）有限公司
真空概念
纯组分的冷凝作用 - 100%蒸汽
压力 温度
1013 mbar 100 °C
◆产品的质量、性能、先进行是保证减压真空系 统的基础。
• ◆液环泵的选型是关键：要把影响气量、真空度 等所有的因素都考虑进去：工作液的温度、吸气 介质的组成、排气压力、工作液物性等。才能从 理论上保证设备运行后使整个系统的真空度提高 ，从而提高了减压塔的生产能力和抽出率。
• ◆整个系统各部件的合理设计、布置是保证：
最优化真空系统—经济分析1
改造后的减压塔顶抽真空系统
一级喷射器
减 塔顶冷凝器 压 塔
极间冷凝器 液环真空机组
一级蒸汽喷射器参数：
负荷：
成份
分子量
质量流量Kg/h
不凝油气 44
219
水蒸汽
18
442
空气
29
90
入口温度：23℃
电动真空泵原理介绍ppt课件
电动真空助力泵 原理及构造
编辑版pppt
1
• 真空泵：就是为汽车真空助力系统提 供真空负压的装置
• 国内车辆用真空泵只是参照国外样品 设计，关于真空泵的研究大都局限于 抽水泵、罗茨真空泵、涡轮分子泵。 这些真空泵额定转速低、体积大、叶 片少、单位体积抽速小，七研究结果 不能直接用于转速高、体积小、使用 较多叶片的车辆用真空泵
13
编辑版pppt
14
编辑版pppt
15
编辑版pppt
16
编辑版pppt
17
编辑版pppt
18
感谢亲观
19
• 目前过内并没有形成一种有效的算法，
来指导车辆用得真空泵的设计生产
编辑版pppt
2
真空助力制动系统工作原理图
编辑版pppt
3
编辑版pppt
4
编辑版pppt
5
编辑版pppt
6
编辑版pppt
7
编辑版pppt
8
编辑版pppt
9
编辑版pppt
10
编辑版pppt
11
编辑版pppt
12
编辑版pppt
编辑版pppt
1
• 真空泵：就是为汽车真空助力系统提 供真空负压的装置
• 国内车辆用真空泵只是参照国外样品 设计，关于真空泵的研究大都局限于 抽水泵、罗茨真空泵、涡轮分子泵。 这些真空泵额定转速低、体积大、叶 片少、单位体积抽速小，七研究结果 不能直接用于转速高、体积小、使用 较多叶片的车辆用真空泵
13
编辑版pppt
14
编辑版pppt
15
编辑版pppt
16
编辑版pppt
17
编辑版pppt
18
感谢亲观
19
• 目前过内并没有形成一种有效的算法，
来指导车辆用得真空泵的设计生产
编辑版pppt
2
真空助力制动系统工作原理图
编辑版pppt
3
编辑版pppt
4
编辑版pppt
5
编辑版pppt
6
编辑版pppt
7
编辑版pppt
8
编辑版pppt
9
编辑版pppt
10
编辑版pppt
11
编辑版pppt
12
编辑版pppt
真空泵培训课件
技术融合
未来的真空泵技术将更加注重 与其他相制化发展
随着各领域需求的多样化，真 空泵技术将更加注重设备的定 制化发展，以满足不同领域的
需求。
绿色环保
未来的真空泵技术将更加注重 环保和节能方面的研究和应用
，助力可持续发展。
06
案例分析
案例一：真空泵在电子行业的应用
为泵体提供润滑和冷却作用，保证泵体的 正常运行。
吸入室
负责将气体吸入泵内，使其形成负压，达 到抽吸气体的目的。
压缩室
通过机械运动使气体体积缩小，压力增加 。
动力源
提供泵体运转所需的能量，可以是电动机 或内燃机等。
排气管
将压缩后的气体排出泵外，使泵内压力恢 复到常压状态。
真空泵的选型
根据应用场景选择
总结词
高效、环保、节能
详细描述
电子行业对真空泵的需求越来越高，要求真空泵具有高效、环保、节能等特 性。常见的电子行业真空泵包括分子泵和干泵，其中分子泵可以提供更高的 真空度，而干泵则更适用于对水分敏感的工艺。
案例二：真空泵在医药行业的应用
总结词
高可靠性、低噪音、易维护
详细描述
医药行业对设备的可靠性、噪音和易维护性有很高的要求。在医药生产中，真空 泵需要与生产设备紧密配合，确保生产流程的稳定性和药品的质量。因此，选择 真空泵时需要选择具有高可靠性、低噪音和易维护的设备。
数字化控制
数字化控制技术逐渐成为真空 泵技术的发展趋势，可以实现
更加精准的控制和监测。
新材料应用
新材料的不断涌现为真空泵技术 的发展提供了新的可能性，如碳 纤维、陶瓷等高强度、耐高温的 材料。
智能化技术
智能化技术为真空泵技术的发展注 入了新的动力，可以实现设备的自 主控制和优化运行。
各类真空泵的基本原理ppt课件
液环真空泵
液环式真空泵工作原理
泵吸入 (气体混合物) 泵排出 (气体和液体)
气体混合物
气体混合物 工作液 气体和液体
液环真空泵工 作 原 理
在圆形泵体（A）内，在相对于泵体中心线为偏心的轴上 装有一个叶轮（B）。转动的叶轮的离心作用迫使工作液通 过通道（D）流向腔体周边形成环流（C）。
泵起作用时，被输送的气体混合物经过中间板（E）上的 吸入口（H）进入叶轮，在泵入口处形成真空。气体混合物 充入位于液环内径和叶轮叶片根部之间的叶轮腔内。当叶轮 转动时，叶轮叶片浸没在液环中的程度增加，而使液环和叶 轮叶片根部之间的容积减少。结果是气体混合物受到压缩， 直至到达中间板中（K）的排放口（J）。气体混合物通过排 放口排出。
液环式真空泵基本类型
(3) 双级液环泵大多是单作用泵串联而成。实
质上是两个单级单作用的液环泵的叶轮共用一根 心轴联接而成。它的主要特点是在较高真空度下 ，仍然具有较大的抽速，而且工作状况稳定。
(4)大气液环泵实际是大气喷射器串联液环泵的 机组。液环泵前面串联大气泵是为了提高极限真 空，扩大泵的使用范围。
(1) 单级单作用液环泵单级是指只有一个叶轮， 单作用是指叶轮每旋转一周，吸气、排气各进行 一次。这种泵的极限真空较高，但抽速和效率较 低。 (2) 单级双作用液环泵单级是指只有一个叶轮， 双作用是指叶轮每旋转一周，吸气、排气各进行 二次。在相同的抽速条件下，双作用液环泵比单 作用液环泵大大减少尺寸和重量。由于工作腔对 称分布于泵轮毂两侧，改善了作用在转子上的载 荷。此种泵的抽速较大，效率也较高。
国产真空泵型号对照表
二、常用真空泵技术
蒸汽喷射泵
湿 式 泵（液环真空泵、旋转叶片泵） 干式泵（罗茨泵、螺杆泵、爪式泵）
液环式真空泵工作原理
泵吸入 (气体混合物) 泵排出 (气体和液体)
气体混合物
气体混合物 工作液 气体和液体
液环真空泵工 作 原 理
在圆形泵体（A）内，在相对于泵体中心线为偏心的轴上 装有一个叶轮（B）。转动的叶轮的离心作用迫使工作液通 过通道（D）流向腔体周边形成环流（C）。
泵起作用时，被输送的气体混合物经过中间板（E）上的 吸入口（H）进入叶轮，在泵入口处形成真空。气体混合物 充入位于液环内径和叶轮叶片根部之间的叶轮腔内。当叶轮 转动时，叶轮叶片浸没在液环中的程度增加，而使液环和叶 轮叶片根部之间的容积减少。结果是气体混合物受到压缩， 直至到达中间板中（K）的排放口（J）。气体混合物通过排 放口排出。
液环式真空泵基本类型
(3) 双级液环泵大多是单作用泵串联而成。实
质上是两个单级单作用的液环泵的叶轮共用一根 心轴联接而成。它的主要特点是在较高真空度下 ，仍然具有较大的抽速，而且工作状况稳定。
(4)大气液环泵实际是大气喷射器串联液环泵的 机组。液环泵前面串联大气泵是为了提高极限真 空，扩大泵的使用范围。
(1) 单级单作用液环泵单级是指只有一个叶轮， 单作用是指叶轮每旋转一周，吸气、排气各进行 一次。这种泵的极限真空较高，但抽速和效率较 低。 (2) 单级双作用液环泵单级是指只有一个叶轮， 双作用是指叶轮每旋转一周，吸气、排气各进行 二次。在相同的抽速条件下，双作用液环泵比单 作用液环泵大大减少尺寸和重量。由于工作腔对 称分布于泵轮毂两侧，改善了作用在转子上的载 荷。此种泵的抽速较大，效率也较高。
国产真空泵型号对照表
二、常用真空泵技术
蒸汽喷射泵
湿 式 泵（液环真空泵、旋转叶片泵） 干式泵（罗茨泵、螺杆泵、爪式泵）
各类真空泵的基本原理优秀课件
各类真空泵的基本 原理
目录
一、概述
1、真空泵的分类 2、各类真空泵工作压力范围 3、真空泵的规格及型号表示法
二、常用真空泵技术
1、蒸汽喷射泵 2、湿式泵 3、干式泵
三、总结
一、概 述
真空泵是用各种方法在某一封闭空 间中产生、改善和维持真空的装置。真 空泵可以定义为：利用机械、物理、化 学或物理化学的方法对被抽容器进行抽 气而获得真空的器件或设备。随着真空 应用的发展，真空泵的种类已发展了很 多种，其抽速从每秒零点几升到每秒几 十万、数百万升。极限压力(极限真空) 从粗真空到10-12Pa以上的极高真空范围。
液环式真空泵
缺点： 效率低，一般在30%左右，较好的可达50%。 真空度低，这不仅是因为受到结构上的限制， 更重要的是受工作液饱和蒸气压的限制。用水 作工作液，极限压强只能达到2000~4000Pa。 用油作工作液，可达130Pa。 封液循环、污染
液环式真空泵
优点： 结构简单，制造精度要求不高，容易加工。 结构紧凑，泵的转数较高，一般可与电动机直 联，无须减速装置。故用小的结构尺寸，可以 获得大的排气量，占地面积也小。 压缩气体基本上是等温的，即压缩气体过程温 度变化很小。 由于泵腔内没有金属磨擦表面，无须对泵内进 行润滑，而且磨损很小。转动件和固定件之间 的密封可直接由水封来完成。 吸气均匀，工作平稳可靠，维修方便。
型号
名称
H 滑阀式真空泵 YZ 余摆线真空泵 ZJ 罗茨真空泵 X 旋片式真空泵 F 分子真空泵 XZ 直联式旋片泵
二、常用真空泵技术
蒸汽喷射泵 湿 式 泵（液环真空泵、旋转叶片泵） 干式泵（罗茨泵、螺杆泵、爪式泵）
1、蒸汽喷射泵 蒸汽喷射泵原理图
蒸汽喷射泵原理
压力为ρ0﹑速度为ω0的工作蒸汽流经拉瓦 尔喷嘴(见拉瓦尔喷管)﹐在喷嘴出口处射流的 速度上升到超音速 ω1﹐而压力下降为ρ1﹐因 而将被抽气体吸入﹐与高速蒸汽流碰撞﹑混合 和交换能量﹑并流向扩散器。在扩散器收缩段 蒸汽和被抽气体进一步混合﹐成为均匀混合气 体。在这一过程中混合气体的速度开始连续下 降﹐而压力连续上升﹐在扩散器喉段附近产生 正激波。混合气体速度由超音速急剧降为亚音 速﹐而压力则随之急剧升高。在扩散器出口处 ﹐压力上升到大气压力或后一级喷射器的进口 压力时﹐混合气体即排出。
目录
一、概述
1、真空泵的分类 2、各类真空泵工作压力范围 3、真空泵的规格及型号表示法
二、常用真空泵技术
1、蒸汽喷射泵 2、湿式泵 3、干式泵
三、总结
一、概 述
真空泵是用各种方法在某一封闭空 间中产生、改善和维持真空的装置。真 空泵可以定义为：利用机械、物理、化 学或物理化学的方法对被抽容器进行抽 气而获得真空的器件或设备。随着真空 应用的发展，真空泵的种类已发展了很 多种，其抽速从每秒零点几升到每秒几 十万、数百万升。极限压力(极限真空) 从粗真空到10-12Pa以上的极高真空范围。
液环式真空泵
缺点： 效率低，一般在30%左右，较好的可达50%。 真空度低，这不仅是因为受到结构上的限制， 更重要的是受工作液饱和蒸气压的限制。用水 作工作液，极限压强只能达到2000~4000Pa。 用油作工作液，可达130Pa。 封液循环、污染
液环式真空泵
优点： 结构简单，制造精度要求不高，容易加工。 结构紧凑，泵的转数较高，一般可与电动机直 联，无须减速装置。故用小的结构尺寸，可以 获得大的排气量，占地面积也小。 压缩气体基本上是等温的，即压缩气体过程温 度变化很小。 由于泵腔内没有金属磨擦表面，无须对泵内进 行润滑，而且磨损很小。转动件和固定件之间 的密封可直接由水封来完成。 吸气均匀，工作平稳可靠，维修方便。
型号
名称
H 滑阀式真空泵 YZ 余摆线真空泵 ZJ 罗茨真空泵 X 旋片式真空泵 F 分子真空泵 XZ 直联式旋片泵
二、常用真空泵技术
蒸汽喷射泵 湿 式 泵（液环真空泵、旋转叶片泵） 干式泵（罗茨泵、螺杆泵、爪式泵）
1、蒸汽喷射泵 蒸汽喷射泵原理图
蒸汽喷射泵原理
压力为ρ0﹑速度为ω0的工作蒸汽流经拉瓦 尔喷嘴(见拉瓦尔喷管)﹐在喷嘴出口处射流的 速度上升到超音速 ω1﹐而压力下降为ρ1﹐因 而将被抽气体吸入﹐与高速蒸汽流碰撞﹑混合 和交换能量﹑并流向扩散器。在扩散器收缩段 蒸汽和被抽气体进一步混合﹐成为均匀混合气 体。在这一过程中混合气体的速度开始连续下 降﹐而压力连续上升﹐在扩散器喉段附近产生 正激波。混合气体速度由超音速急剧降为亚音 速﹐而压力则随之急剧升高。在扩散器出口处 ﹐压力上升到大气压力或后一级喷射器的进口 压力时﹐混合气体即排出。
真空泵综合培训PPT
案例三
某食品加工企业的真空泵在运行 过程中产生大量噪声，严重影响 了周边居民的生活质量。企业采 取了隔音措施，降低了噪声对周
边环境的影响。
真空泵发展趋势与展
05
望
真空泵技术发展现状与趋势
真空泵技术发展现状
随着工业技术的发展，真空泵技术也 在不断进步，目前已经实现了高效、 低能耗、长寿命等目标。
真空泵技术发展趋势
真空泵综合培训
目录
• 真空泵基础知识 • 真空泵操作与维护 • 真空泵性能优化 • 真空泵安全与环保 • 真空泵发展趋势与展望
真空泵基础知识
01
真空泵的定义与分类
总结词
真空泵是一种能够将气体从容器中抽出，从而在一定空间内 产生负压的装置。根据工作原理和应用领域的不同，真空泵 有多种分类。
详细描述
对真空泵产生的废气进行过滤、吸附、冷凝等处理，以 减少对环境的影响。
噪声控制
采取减震、消音等措施，降低真空泵产生的噪声对周围 环境的影响。
真空泵的安全与环保案例分析
案例一
某化工厂的真空泵发生泄漏事故， 导致有毒气体泄漏，造成人员伤 亡和环境污染。事故原因是密封
件损坏，未及时更换。
案例二
某机械制造企业的真空泵排放的 废水中含有大量油污和金属颗粒 物，严重污染了附近的水体。企 业被环保部门罚款并要求整改。
真空泵是一种用于产生负压的装置，通过将气体从容器中抽 出，使容器内的压力降低。根据工作原理和应用领域的不同 ，真空泵有多种分类，如机械真空泵、液环真空泵、分子真 空泵等。
真空泵的工作原理
总结词
真空泵的工作原理主要是通过机械方式或物理方式，将气体压缩或吸入，从而 在一定空间内形成负压。
详细描述
