水污染控制工程第四版(上册)知识点汇总
水污染控制工程重点总结
水污染控制工程 Wastewater Treatment一、水质指标：物理指标、化学指标、生物指标（一）BOD5（5日生化需氧量）：指5天内水中有机污染物被好氧微生物分解时所需的氧量（mg/L）（二）水体自净作用：以河流为例，指河水中的污染物在河水向下游流动中浓度自然降低的现象。
（1）物理净化：指污染物由于稀释、扩散、沉淀等作用，使河水污染物浓度降低的过程。
（2）化学净化：指污染物由于氧化、还原、分解等作用，使河水污染物浓度降低的过程。
（3）生物净化：由于水中生物活动，尤其是水中微生物对有机物氧化分解作用而使河水污染物浓度降低的过程。
二、污水的物理处理（一）格栅（Screening）：在水处理中，格栅是用来去除可能阻塞水泵机及管道阀门的较粗大的悬浮物，并保证后续处理设备能正常运行的一种装置。
Screening to remove large subjects,such as stones or sticks that could plug lines or block tank inlets.(二)沉淀的基础理论1.沉淀法：利用水中悬浮颗粒和水的密度差，在重力作用下产生下沉作用，以达到固液分离的一种过程。
2.沉淀法的四种用法：1.污水处理系统的预处理（沉砂池—预处理手段去除污水中易沉降的无机性颗粒物）2.污水的初步处理（初沉池）（经济有效地去除污水中的悬浮固体和呈悬浮状态的有机物）3.生物处理后的固液分离（二次沉淀池，简称二沉池）4.污泥处理阶段的污泥浓缩（污泥浓缩池）3.沉淀类型（1）自由沉淀：悬浮颗粒物浓度不高：沉淀过程中悬浮固体之间互不干扰，颗粒各单独进行沉淀，颗粒沉淀轨迹呈直线。
沉淀过程中，颗粒的物理性质不变。
发生在沉砂池。
（2）絮凝沉淀：悬浮颗粒物浓度不高：沉淀过程中悬浮颗粒之间有互相絮凝作用，颗粒因相互聚集增大而加快沉降，沉淀轨迹呈曲线。
沉淀过程中，颗粒的质量、形状、沉速是变化的。
化学絮凝沉淀属于这种类型。
水污染控制工程(上册)
水污染控制工程复习题第一章排水系统概论一、名词解释1、环境容量答:污水的最终处置或者是返回自然水体、土壤、大气；或者是经过人工处理,使其再生成为一种资源回到生产过程；或者采取隔离措施.其中关于返回到自然界的处理，因自然环境具有容纳污染物质的能力,但具有一定界限，不能超过这种界限，否则会造成污染。
环境的这种容纳界限称环境容量。
2、排水体制答：在城市和工业企业中通常有生活污水、工业废水和雨水。
这些污水是采用一个管渠系统来排除，或是采用两个或两个以上各自独立的管渠系统来排除.污水的这种不同排除方式所形成的排水系统,称做排水系统的体制（简称排水体制)。
二、填空1、污水按照来源不同，可分为生活污水、工业废水、和降水3类。
2、根据不同的要求,经处理后的污水其最后出路有：排放水体、灌溉农田、重复使用。
3、排水系统的体制一般分为：合流制和分流制两种类型。
三、简答题1、污水分为几类,其性质特征是什么?答：按照来源的不同，污水可分为生活污水、工业废水和降水3类.生活污水是属于污染的废水，含有较多的有机物，如蛋白质、动植物脂肪、碳水化合物、尿素和氨氮等，还含有肥皂和合成洗涤剂等,以及常在粪便中出现的病原微生物,如寄生虫卵和肠西传染病菌等。
工业废水是指工业生产中所排出的废水，来自车间或矿场。
由于各种工厂的生产类别、工艺过程、使用的原材料以及用水成分的不同,使工业废水的水质变化很大。
降水即大气降水，包括液态降水和固态降水，一般比较清洁,但其形成的径流量较大，则危害较大。
2、何为排水系统及排水体制？排水体制分几类,各类的优缺点，选择排水体制的原则是什么？答：在城市和工业企业中通常有生活污水、工业废水和雨水.这些污水是采用一个管渠系统来排除，或是采用两个或两个以上各自独立的管渠系统来排除。
污水的这种不同排除方式所形成的排水系统,称做排水系统的体制（简称排水体制）.排水系统的体制一般分为合流制和分流制两种类型.从环境保护方面来看,如果采用合流制将城市生活污水、工业废水和雨水全部截流送往污水厂进行处理,然后再排放,从控制和防止水体的污染来看，是较好的；但这时截流主干管尺寸很大,污水厂容量增加很多，建设费用也相应地增高.分流制是将城市污水全部送至污水厂进行处理.但初雨径流未加处理就直接排入水体,对城市水体也会造成污染,有时还很严重,这是它的缺点。

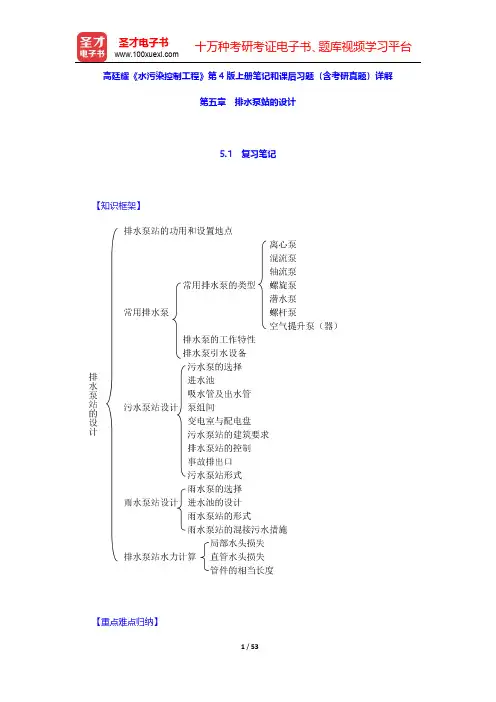

高廷耀《水污染控制工程》第4版上册笔记和课后习题(含考研真题)详解(排水泵站的设计)【圣才出品】
高廷耀《水污染控制工程》第4版上册笔记和课后习题（含考研真题）详解第五章排水泵站的设计5.1复习笔记【知识框架】【重点难点归纳】一、排水泵站的功用和设置地点1．泵站的功用①目的是把离地面较深的污水提升到离地面较浅的位置上。
设在管渠中途的泵站称为中途泵站，设在管渠系统末端的泵站称为终点泵站。
②当污水和雨水需要直接排入水体时，假如管道中的水位低于河流中的水位，需要设置终点泵站。
③当设有污水处理厂时，在处理构筑物前面常需设置泵站；在污水处理厂内，污泥的处理和利用过程中，一般都需设置污泥泵站。
④在某些地形复杂的城市，有些地区比较低洼，这里的污水往往需要用水泵输送至高位地区的干管中，另外，一些低于街管的高楼的地下室，地下铁道和其他地下建筑物的污水也需要用泵提升送入街管中，这种泵站常称为局部泵站。
2．设置地点的选择①选择排水泵站的位置时，应考虑当地的卫生要求、地质条件、电力供应以及设置应急出口渠的可能性；②排水泵站应与居住房屋和公共建筑保持适当距离，以防止泵站的臭味和机器的噪音对居住环境的影响；③中途泵站的设置受整个管渠系统的规划和街道干管与主干管之间高程上的衔接等因素的影响；④有污水厂的管道系统的终点泵站，一般应设在污水厂内，以便于管理。
二、常用排水泵1．几种常用排水泵（1）离心泵通常使用的排水泵是离心式的，叶轮的叶片装在轮盘的盘面上，转动时泵内主流方向呈现辐射状。
①分类离心式排水泵有轮轴平放的卧式泵和轮轴竖放的立式泵两大类。
②特点a．立式污水泵占地面积较小，能节省造价且水泵和电动机可以分别安放在适宜的地方；b．立式污水泵轴向推力很大，泵轴又很长，各零件易遭磨损，故对安装技术和机件精度要求都较高，其检修也不如卧式泵方便。
（2）混流泵混流泵构造基本上与离心泵相同，叶轮的设计不同，泵内主流方向介乎辐射与轴向之间。
（3）轴流泵轴流泵的主流方向和泵轴平行，其叶片装在短柱状叶轮外缘的柱面上，呈现辐射状。
（4）螺旋泵①构造泵壳为一圆筒，也可以圆底形斜槽代替泵壳。
高廷耀《水污染控制工程》(第4版)(上册)配套题库-章节题库】-第一章 排水管渠系统【圣才出品】
第二部分章节题库第一章排水管渠系统一、选择题1．给水管网中最常用的材料是（）。
A．铸铁管B．钢管C．钢筋混凝土管D．塑料管【答案】A【解析】给水管网内压大，必须用金属管，在管道系统中采用的金属管主要是铸铁管。
2．排水管道中最常用的材料是（）。
A．钢筋混凝土管B．铸铁管C．钢管D．陶土管【答案】A【解析】在我国，城市和工厂中最常用的管道是混凝土管、钢筋混凝土管、塑料管和陶土管。
当管道埋深较大或敷设在土质条件不良的地段，以及穿越铁路、河流、谷地时都可采用钢筋混凝土管，其口径为200～2400mm，有时甚至做成口径3000mm的大型预制管，长度一般为2～3m。
二、填空题1．由于排除雨水的方式不同，分流制排水系统分为______、______、______三种。
【答案】完全分流制；不完全分流制；半分流制【解析】由于排除雨水的方式不同，分流制排水系统又分为完全分流制、不完全分流制和半分流制三种。
完全分流制排水系统既有污水排水系统，又有雨水排水系统。
生活污水、工业废水通过污水排水系统排至污水厂，经处理后排入水体；雨水则通过雨水排水系统直接排入水体。
不完全分流制排水系统只设有污水排水系统，没有完整的雨水排水系统。
各种污水通过污水排水系统送至污水厂，经处理后排入水体；雨水则通过地面漫流进入不成系统的明渠或小河，然后进入较大的水体。
半分流制（又称截流式分流制）排水系统既有污水排水系统，又有雨水排水系统。
之所以称半分流是因为它在雨水干管上设雨水跳越井，可截留初期雨水和街道地面冲洗废水进入污水管道。
2．倒虹管由______、______、______三部分组成。
【答案】进水井；管道；出水井【解析】由于排水管道采用重力流，因此碰到障碍物时，应先考虑较易搬迁的障碍物（如给水管道）为其让路。
在管道必须为障碍物让路时，它不能按原有的坡度埋设，而是按下凹的折线方式从障碍物下通过，这种管道称为倒虹管。
倒虹管由进水井、管道及出水井三部分组成。
高廷耀《水污染控制工程》(第4版)上册笔记课后习题考研真题详解
高廷耀《水污染控制工程》（第4版）（上册）笔记和课后习题（含考研真题）详解
攻重浩精研学习网提供资料
第一章排水管渠系统
1.1复习笔记
【知识框架】
【重点难点归纳】
考点一：城镇排水系统的体制和组成★★★
1排水系统的体制（见表1-1-1）
表1-1-1排水系统的体制
图1-1-1直排式合流制排水系统①合流支管；②合流干管；③河流
图1-1-2截流式合流制排水系统
①合流干管；②溢流井；③截流主干管；④污水厂；
⑤出水口；⑥溢流干管；⑦河流
图1-1-3完全分流制排水系统
①污水干管；②污水主干管；③污水厂；④出水口；⑤雨水干管；⑥河流
图1-1-4不完全分流制排水系统
①污水干管；②污水主干管；③污水厂；④出水口；⑤明渠或小河；⑥河流。
水污染控制工程(上)
1.完整的排水工程包括两个方面：排水管渠系统和污水处理技术两部分。
2.排水工程的概念:——指为保护环境而建设的一整套用于收集、输送、处理和利用污水的工程设施3.水体污染的定义：排入水体的污染物在数量上超过该物质在水体中的本底含量和水体的自净能力，而导致水体的物理、化学及卫生性质发生变化,使水体的生态系统和水体功能受到破坏.4.、有机型污染采用需氧量作为有机污染物的指标：BOD ：生化需氧量；20℃下微生物活动降解有机物需要的氧量COD：化学需氧量；TOC:总有机碳；TOD：总需氧量;将有机物中的C。
H。
O.N.S等氧化为H2O。
CO2.NO2.SO2所消耗的氧量第1章排水管渠系统一.排水工程的作用1。
保护环境免受污染，使城市免受污水之害和洪水之灾.2.卫生防疫，保证人们健康安全污水危害方式：①含有致病菌，传播疾病②含有毒害物质，导致公害3.经济方面①污水资源化，节约用水,创造价值②污水处理、排洪有利于工农业发展二．排水系统的组成排水系统：排水的收集、输送、处理和排放等设施以一定方式组合成的总体，称为排水系统。
排水系统由管道系统（排水管网）和污水处理系统（污水处理厂)组成.管道系统：是用于收集、输送废水至污水处理厂或出水口的设施。
一般由排水设备、检查井、管渠、泵站等组成.污水处理系统：是用于处理和利用废水的设施。
包括各种处理构筑物和除害设施等.三、排水系统体制的概念:——生活污水、工业废水和雨水可以采用一个管渠来排除，也可以采用两个或两个以上独立的管渠来排除，污水的这种不同排除方式所形成的排水系统，称为排水体制。
排水系统的体制是一个地区收集和输送废水的方式,简称排水体制（制度)。
四、排水系统体制的分类:合流制：直排式（对水体污染严重,不宜采用)、截流式分流制:完全分流制和不完全分流制(适用于地形适宜附近有水体，可顺利排水）1．合流制所谓合流制是指用同一种管渠收集和输送生活污水、工业废水和雨水的排水方式.2．分流制所谓分流制是指用两个或两个以上的管渠分别独立收集和输送生活污水、工业废水和雨水的排水方式. 排除生活污水、工业废水的系统称为污水排水系统.排除雨水的系统称为雨水排水系统.新建地区排水系统一般采用分流制五、合流制和分流制的比较：1。
水污染控制工程第四版(上册)
水污染控制工程第四版（上册）一、前言水污染控制工程是一门重要的工程学科，它以研究、设计、施工和运行水污染控制工程为主要内容。
本书系统地介绍了水污染控制工程的基本理论、设计原理和技术措施，旨在为从事水污染控制工程的设计、施工、维护和管理的专业人员提供参考。
本书分上下两册，上册主要介绍水污染控制工程的基本理论、设计原理和技术措施，下册主要介绍水污染控制工程的施工、维护、管理和经济评价等内容。
本书的编写参考了国内外相关文献，结合近年来水污染控制工程的实践经验，综合考虑了水污染控制工程的设计、施工、维护和管理等方面的内容，以期为从事水污染控制工程的设计、施工、维护和管理的专业人员提供参考。
二、水污染控制工程的基本原理1、水污染控制工程的定义水污染控制工程是指以改善水体质量、恢复水环境、保护水资源、减少水污染源和污染物的排放量、改善水环境质量，以及促进水环境可持续发展为目的，采取技术措施，综合利用水资源、污染物排放控制、水体改良、水环境管理等技术手段，综合运用工程技术、科学技术和管理技术，实施的一系列工程项目的总称。
2、水污染控制工程的类型水污染控制工程可分为水污染源控制工程、水体改良工程、水质监测工程和水环境管理工程等四大类。
（1）水污染源控制工程水污染源控制工程是指采取技术措施，防止污染物进入水体，或者减少污染物进入水体的量，从而减少水体污染的工程。
其主要技术措施包括污染物排放控制、污染物排放治理、污染物排放标准等。
（2）水体改良工程水体改良工程是指采取技术措施，改善水体质量，以满足水体的使用要求，提高水体的生态环境质量的工程。
其主要技术措施包括水体治理、水体深度改良、水体改良工程等。
（3）水质监测工程水质监测工程是指采取技术措施，定期对水体质量进行监测和评价，以评估水体质量变化，及时发现和控制水体污染的工程。
其主要技术措施包括水质监测系统设计、水质监测技术、水质监测数据处理等。
（4）水环境管理工程水环境管理工程是指采取技术措施，综合运用工程技术、科学技术和管理技术，实施的一系列工程项目，以促进水环境可持续发展的工程。
高廷耀《水污染控制工程》(第4版)(上册)配套题库【考研真题精选+章节题库】【圣才出品】
第一部分考研真题精选一、填空题1．根据排除雨水方式的不同，分流制排水系统可以分为：______、______、和______。
[南京理工大学2011年研]【答案】完全分流制；不完全分流制；半分流（或截流制）制【解析】根据排除雨水的方式不同，分流制排水系统可分为三种：①完全分流制排水系统。
既有污水排水系统，又有雨水排水系统。
②不完全分流制排水系统。
只设有污水排水系统，没有完整的雨水排水系统。
③半分流制（又称截流式分流制）排水系统。
既有污水排水系统，又有雨水排水系统。
称为半分流是因为在雨水干管上设雨水跳越井，可截留初期雨水和街道地面冲洗废水进入污水管道。
2．溢流井上二条入流管是指______和______。
[南京理工大学2009年研]【答案】上游合流干管；上游截流干管【解析】截流式合流制排水系统中，在截流干管与原干管相交处设置溢流井，溢流井上二条入流管是指上游合流干管和上游截流干管。
3．我国《室外排水设计规范》规定，在新建地区排水系统一般应采用______。
[宁波大学2013年研]【答案】分流制排水系统【解析】排水系统主要有合流制和分流制两种系统。
我国《室外排水设计规范》规定，在新建地区排水系统一般应采用分流制排水系统。
分流制排水系统是将污水和雨水分别在两套或两套以上各自独立的管渠内排除的系统。
由于排除雨水的方式不同，分流制排水系统又分为完全分流制、不完全分流制和半分流制三种。
4．城镇污水是排入城镇污水系统的污水总称，包括______、______和______等三部分组成；在合流制排水系统中，还包括______。
[宁波大学2014年研]【答案】生活污水；工业废水；雨水；直排式和截流式【解析】城镇污水指城镇居民生活污水，机关、学校、医院、商业服务机构及各种公共设施排水，以及允许排入城镇污水收集系统的工业废水和初期雨水等。
排水系统主要有合流制和分流制两种系统，合流制排水系统是将生活污水、工业废水和雨水混合在同一套管渠内排除的系统，早期的合流制排水系统是将混合污水不经处理和利用就近直接排入水体，故称为直排式合流制排水系统。
《水污染控制工程》考点(整理)
名词解释1、混凝:指通过某种方法使水中的胶体粒子和微小悬浮物聚集的过程。
P482、凝聚：指胶体脱稳并生成微小聚集体的过程。
P483、絮凝：指脱稳的胶体或微小悬浮物聚结成大的絮凝体的过程。
P484、同向絮凝：两个胶体颗粒在同一方向上发生碰撞而絮凝.(有外力推动所引起的碰撞）P595、异向絮凝：两个胶体颗粒向不同的方向上运动而发生碰撞聚集的情况。
（由布朗运动所引起的碰撞)P596、表面负荷：指单位沉淀面积上承受的水流量。
P967、固体通量：指单位时间通过单位面积的固体量。
P1198、澄清:使杂质沉淀,液体变清.（混凝+沉淀、活性污渣层+接触絮凝）9、自由沉降：悬浮颗粒的浓度低,在沉淀过程中互不黏合，不改变颗粒的形状、尺寸及密度.又指颗粒之间互不碰撞，呈离散状态,最终各自独立完成沉降过程。
P9110、拥挤沉降:水中较大颗粒在有限的水体中沉降时，由于颗粒相互之间会产生影响致使颗粒沉速较自由沉降时小,这种现象称为拥挤沉降。
P9311、絮凝沉降:在沉淀过程中能发生凝聚或絮凝作用、浓度低的悬浮颗粒物的沉淀，由于絮凝作用颗粒质量增加，沉降速度加快，沉速随深度而增加。
经过化学混凝的水中颗粒的沉淀即属絮凝沉淀。
12、滤速：水的流量除以过滤面积/单位过滤面积在单位时间内的滤过水量，单位m/h.P12613、强制滤速：在水厂，部分滤池因检修或翻砂而停运时，在总滤水量不变的情况下运行其他滤格的滤速.14、冲洗强度：冲洗滤池时，单位滤池面积在单位内通过的水量。
15、有效粒径:粒径分布曲线上小于该粒径的土含量占总土质量10％的粒径。
16、不均匀系数:K=d80/d10 通过80%滤料重量的筛孔孔径与通过10%的滤料重量的筛孔孔径的比值，有的主张用d60/d10来表示。
17、含（截）污能力：单位面积滤层在一个过滤周期里截留的悬浮物量。
P13918、湿密度：活性炭自身孔隙中充满水时测得的密度。
P18219、湿真密度：指在单位真体积内湿态离子交换树脂的质量.P23920、湿视密度:指单位视体积内紧密无规律排列的湿态离子交换树脂的质量.P23921、吸附等温线：指在恒温及吸附平衡状况下,单位吸附剂的吸附容量和平衡溶液浓度之间的关系曲线。
高廷耀《水污染控制工程》(第4版)(上册)配套题库-章节题库】-第二章 排水管渠水力计算【圣才出品】
第二章排水管渠水力计算一、选择题1．下列不是引起局部阻力损失原因的是（）。
A．转弯B．分枝C．管径放大D．管壁粗糙【答案】D【解析】局部阻力损失是指由局部边界急剧改变导致水流结构改变、流速分布改变并产生旋涡区而引起的水头损失。
通常在管道的进出口、变截面管道、管道的连接处等部位，都会发生局部水头损失。
管壁粗糙引起的是沿程水头损失。
2．下列判断正确的是（）。
A．当流量一定，流速减小则管径减小，水头损失也减小B．当流量一定，流速减小则管径增大，水头损失也增大C．当流量一定，流速减小则管径减小，水头损失增大D．当流量一定，流速减小则管径增大，水头损失却减小【答案】D【解析】由d=知，流量Q不变、v减小时，管径d增大；又由22fl vhd gλ=知，d增大、v减小，则沿程水头损失减小。
二、填空题1．为了保证管渠能正常运行，以顺利地收集和输送生活污水和工业废水，管渠水力计算要满足______，______，______和______。
【答案】不溢流；不淤积；不冲刷管壁；要注意通风【解析】为了保证管渠能正常运行，以顺利地收集和输送生活污水和工业废水，管渠水力计算要满足下列要求：①不溢流，由于生活污水和工业废水从管渠中溢流到地面将污染环境，因此污水管渠是不允许溢流的；②不淤积，当管渠中水流的速度太小时，水流中的固体杂质就要下沉，淤积在管渠中，会降低管渠的输送能力，甚至造成堵塞；③不冲刷管壁，当管渠水流速度过大时，会冲刷和损坏管渠内壁；④要注意通风，在管渠中的水面之上保留一部分空间，作为通风排气的通道，并为不溢流留有余地。
2．水力学图计算的6个水力要素是______，______，______，______，______和______。
【答案】管径D；粗糙系数n；充满度h/D；水力坡度即管底坡度i；流量Q；流速υ【解析】对每一个设计管段，有6个水力要素，分别为管径D，粗糙系数n，充满度h/D，水力坡度即管底坡度i，流量Q和流速υ。
高廷耀《水污染控制工程》(第4版)(上册)配套题库-章节题库】-第七、八章【圣才出品】
第七章排水管渠系统的管理和养护一、选择题1．各种管道的积泥深度不能超过管径（或高度）的（）。
一旦接近或超过这个要求就应及时进行疏通。
A．1/2B．1/3C．1/4D．1/5【答案】D【解析】《城镇排水管渠与泵站维护技术规程》要求：各种管道的积泥深度不能超过管径（或高度）的1/5。
一旦接近或超过这个要求就应及时进行疏通。
采用合理的养护周期（二次养护间隔时间）可以做到在任何时候管渠积泥都不超过允许积泥深度。
2．排水管道的功能状况检查包括（）。
A．开井检查B．量泥深斗检查C．水力坡降试验D．水质分析法【答案】B【解析】A项，开井检查属于日常巡视，可以发现井壁裂缝、倾斜、水位异常等。
CD 两项均属于特殊检查，其中水力坡降试验是通过对实际水面坡降的测量和分析米检查管渠运行状况的一种非常有用的方法，水质分析法用于检测水质。
二、填空题1．排水管渠内常见的故障有______，______，______，______。
【答案】污物淤塞管道；过重的外荷载；地基不均匀沉降；污水的侵蚀作用【解析】排水管渠系统维护的目的是使排水管渠系统始终保护良好和安全的运行状态，发挥排水管渠的功能。
排水管渠系统的维护，包括对管道的定期检查和定期进行污泥清除和管道疏通等。
排水管渠内常见的故障有污泥淤塞，过重的外负荷，地基不均匀沉降或污水的侵蚀作用，使管渠损坏、裂缝和腐蚀。
2．管渠管理养护的任务是______，______，______，______。
【答案】验收排水管渠；监督排水管渠使用规则的执行；经常清洗、冲洗和清通排水管渠；修理管渠及其构筑物【解析】排水管渠系统的管理、养护和维修的目的是保持排水管渠的的设计排水能力，延迟排水设施的使用寿命，以确保整个系统始终处于良好的运行状态。
管渠管理养护的任务是验收排水管渠，监督排水管渠使用规则的执行，经常清洗、冲洗和清通排水管渠，修理管渠及其构筑物。
3．各种管道的积泥深度不能超过管径（或高度）的______。
水污染控制工程第四版上册知识点
水污染控制工程第四版上册知识点-标准化文件发布号：（9556-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII第二章答案1、某肉类联合加工厂每天宰杀活牲畜258T，废水量标准8.2m³/t活畜,总变化系数1.8,三班制生产,每班8h,最大职工数860人,其中在高温及污染严重车间工作的职工占总数的40%,使用淋浴人数按85%计,其余60%的职工在一般车间工作,使用淋浴人数按30%计．工厂居住区面积９.５×104㎡,人口密度580人/104㎡,生活污水量标准160L/人·d,各种污水由管道汇集送至污水处理站,试计算该厂的最大时污水设计流量.解: 该厂的最大时污水设计流量Q=Q1 +Q2 +Q3Q1 =k·n·k z24×3600 =160×9.5×585×1.824×3600 =18.525L/sQ2 =A1 B1 K1 +A2 B2 K2T×3600 +C1 D1 +C2 D23600 =860×60%×25×3.0+860×40%×35×2.58×3600+860×60%×30%×40+860×40%×85%×603600 =2.39+6.59=8.98L/sQ3 =m·M·k zT×3600 =258×8.2×1.8×1033600×24 =44.08 L/sQ=Q1 +Q2 +Q3 =18.525+8.98+44.08=72.59 L/s2、下图为某工厂工业废水干管平面图。
图上注明各废水排除口的位置，设计流量以及各设计管段的长度，检查井处的地面标高，排除口1的管底标高为218。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二章答案1、某肉类联合加工厂每天宰杀活牲畜258T ，废水量标准8.2m ³/t 活畜,总变化系数1.8,三班制生产,每班8h,最大职工数860人,其中在高温及污染严重车间工作的职工占总数的40%,使用淋浴人数按85%计,其余60%的职工在一般车间工作,使用淋浴人数按30%计．工厂居住区面积９.５×104 ㎡,人口密度580人/104 ㎡,生活污水量标准160L/人·d,各种污水由管道汇集送至污水处理站,试计算该厂的最大时污水设计流量. 解: 该厂的最大时污水设计流量Q=Q 1 +Q 2 +Q3Q 1 =k·n·kz 24×3600 =160×9.5×585×1.824×3600=18.525L/s Q 2 =A 1 B 1 K 1 +A 2 B 2 K 2 T×3600 +C 1 D 1 +C 2 D2 3600 =860×60%×25×3.0+860×40%×35×2.58×3600 +860×60%×30%×40+860×40%×85%×603600=2.39+6.59=8.98L/sQ 3 =m·M·kz T×3600 =258×8.2×1.8×103 3600×24 =44.08 L/s Q=Q 1 +Q 2 +Q3=18.525+8.98+44.08=72.59 L/s 2、下图为某工厂工业废水干管平面图。
图上注明各废水排除口的位置，设计流量以及各设计管段的长度，检查井处的地面标高，排除口1的管底标高为218。
9m,其余各排除口 的埋深均不得小于 1.6m 。
该地区土壤无冰冻。
要求列表进行干管的水力计算，并将计算结果标注在图上。
解：先进行干管的流量计算如下表：干管水量计算表管段编号排出口设计流量L/s 转输流量L/s 管段设计流量 L/s1~2 9.78 0.00 24.2814.52~3 12.4 24.28 36.68 3~4 14.6 36.68 51.28 4~5 9.5 51.28 60.78 5~6 8.7 60.78 69.48 6~7 12.8 69.48 82.28干管水力计算表管段编号管道长度L(m)设计流量L/s管径D㎜坡度I流速vm/s充满度降落量I·L(m)标高（m）埋设深度（m）hDh(m)地面水面管底上端下端上端下端上端下端上端下端1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 171~2 74 24.28 300 0.00440.810.450.1350.33220.5 220.2 219.04218.71218.9 218.571.6 1.632~3 74 36.6300 0.0040.90.50.160.3220.2 219.9 218.7218.3218.5218.1 1.6 1.73、试根据下图所示的街坊平面图，布置污水管道，并从工厂接管点至污水厂进行管段的水力计算，绘出管道平面图和纵断面图。
已知：（1） 人口密度为400人/104 ㎡；（2） 污水量标准为140L/人·d ；（3） 工厂的生活污水和淋浴污水设计流量分别为8.24L/s 和6.84L/s ，生产污水设计流量为26.4L/s ，工厂排除口地面标高为43.5m ，管底埋深不小于2m,土壤冰冻线为 0.8m.（4）沿河岸堤坝顶标高40m 。
88 4 5 5 6 16 5 9 5 1 3~4 50 51.28 350 0.0044 0.96 0.55 0.193 0.22 219.9 219.8 218.33 218.11 218.14 217.92 1.76 1.88 4~5 26 60.78 350 0.0046 1.02 0.60 0.210 0.12 219.8 219.65 218.11217.99 217.90 217.78 1.90 1.87 5~6 59 69.48 400 0.0056 1.15 0.50 0.200 0.33 219.65219.3 217.93217.60 217.73 217.40 1.92 1.90 6~7 50 82.28400 0.00541.180.550.2200.27219.3 219.2 217.6217.33217.38217.111.922.09解：（一）、在街坊平面图上布置污水管道由街坊平面图知，该地区地势自西北向东南倾斜，无明显分水线，可划分为一个排水流域。
干管布置考虑到地势的高低，沿街道自北向南布置，主干管在城区的北面，可以充分利用地势高度，减少埋深，整个管道布置呈截流式形式布置，如下图。
（二）街坊编号并计算面积将各街坊编号，并按各街坊的平面围计算它们的面积，列入下表，用箭头标出各街坊污水的排出方向。
街坊面积街坊编号 1 2 3 4 5 6 7 8 9 面 积 （104 ㎡） 7.57.56.46.46.46.46.46.4街坊编号 10 11 12 13 14 15 16 17 18 面 积 （104 ㎡） 6.06.06.46.46.4题中，人口密度为400人/104 ㎡，污水量标准为140L/人·d ，则比流量为： q 0 =400×14086400=0.65L/s·104 ㎡（三）、划分设计管段，计算设计流量。
污水主干管设计流量计算表（四）、水力计算污水主干管水力计算表第三章答案1、从某市一场暴雨自记雨量记录中求得5、10、15、20、30、45、60、90、120min的最大降雨量分别是13、20.7、27.2、33.5、43.9、45.8、46.7、47.3、47.7mm。
试计算各历时的最大平均暴雨强度I(㎜/min) 及q(L/s·104㎡)解：最大降雨量（㎜）降雨历时（min）I=Ht(㎜/min) q=167i (L/s·104㎡)13 5 2.6 434.2 20.7 10 2.07 345.69 27.2 15 1.81 302.83 33.5 20 1.68 279.732、 某地有20年自记雨量记录资料，每年取20min 暴雨强度值4~8个，不论年次而按大小排列，取前100项为统计资料。
其中i20 =2.12㎜/min 排在第二项，试问该暴雨强度的重现期为多少年？如果雨水管渠设计中采用的统计重现期分别为2a,1a,0.5a 的暴雨强度，那么这些值应排列在第几项？ 解：观测资料的年数N=20，最后取了100项，每年选入的平均雨样数M=5 (1) i20 =2.12㎜/min 一项，m=2 其重现期P=NM+1mM =20×5+12×5=10.1(a) (2) P=2a 时 P=NM+1mM 2=20×5+1m×5 m=10.1 该值应排列在第11项 P=1a 时 P=NM+1mM 1=20×5+1m×5 m=20.2 该值应排列在第21项 P=0.5a 时 P=NM+1mM 0.5=20×5+1m×5m=40.4 该值应排列在第41项 3、 市某小区面积共220000㎡（22ha ）,其中屋面面积占该地区总面积的３０％，沥青道路面积占１６％。
级配碎石路面的面积占１２％，非铺砌土路面占４％，绿地面积占３８％。
试计算该区的平均径流系数。
当采用设计重现期为P=5a 、2a 、1a 及0.5a 时，试计算：设计降雨历时t=20min 时的雨水设计流量各是多少？ 解：Ψ＝∑F i ·Ψ iF=220000×30%×0.90+220000×16%×0.90+220000×12%×0.45+220000×4%×0.30+220000×38%×0.15220000=0.537地区暴雨强度公式：q=2001(1+0.811lgP)(t+8)0.711降雨历时t=20min 取不同的设计重现期时，暴雨强度计算如下表：设计重现期暴雨强度q=2001(1+0.811lgP)(t+8)0.711设计降雨量Q=ΨqF （L/s ）５a 293.33 3465.4 ２a 187.23 2211.94 １a 187.21 2211.70 ０.５a141.501671.684、 雨水管道平面布置如图所示，图中个设计管段的本段汇水面积标注在图上，单位以10㎡计，假定设计流量均从管段起点进入。
已知当重现期P=1a 时，暴雨强度公式为： 暴雨强度经计算，径流系数Ψ=0.6。
取地面集水时间t1 =10min,折减系数m=2。
各管段的长度以米计，管流速以m/s 计。
数据如下：L1-2 =120, L2-3 =130, L4-3 =200, L3-5 =200, v1-2 =1.0, v2-3 =1.2,v4-3 =0.85, v3-5 =1.2.。
试求各管段的雨水设计流量为多少L/s ？（计算至小数后一位）解：设计管段编号本段汇水面积104 ㎡转输汇水面积104 ㎡总汇水面积104 ㎡1-2 2.300.002.302-32.102.304.40１a 187.21 ０.５a 141.50各管段雨水设计流量计算如下表：t1 =10min; Ψ=0.65、 试进行某研究所西南区雨水管道（包括生产废水在）的设计和计算。
并绘制该区的雨水管道平面图及纵剖面图。
已知条件：（1） 如图所示该区总平面图；（2） 当地暴雨强度公式为：q=700(1+0.8lgP)t 0.5(L/s ·102 ㎡)（3） 采用设计重现期P=1a ，地面集水时间t1 =10min ；（4） 厂区道路主干道宽6m,支干道宽3.5m ，均为沥青路面；（5） 各实验室生产废水量见下表，，排水管出口位置见平面图；（6） 生产废水允许直接排入雨水道，各车间生产废水管出口埋深均为1.50m ，（指室地面至管底的高度）；（7） 厂区各车间及实验室均无室雨水道；（8） 厂区地质条件良好，冰冻深度较小，可不予考虑。
（9） 厂区雨水口接入城市雨水道，接管点位置在厂南面，坐标x=722.509,y=520.00,城市雨水道为砖砌拱形方沟，沟宽 1.2m ，沟高 （至拱顶）1.8m ，该点处的沟底标高为37.70m ，地面标高为41.10m 。
