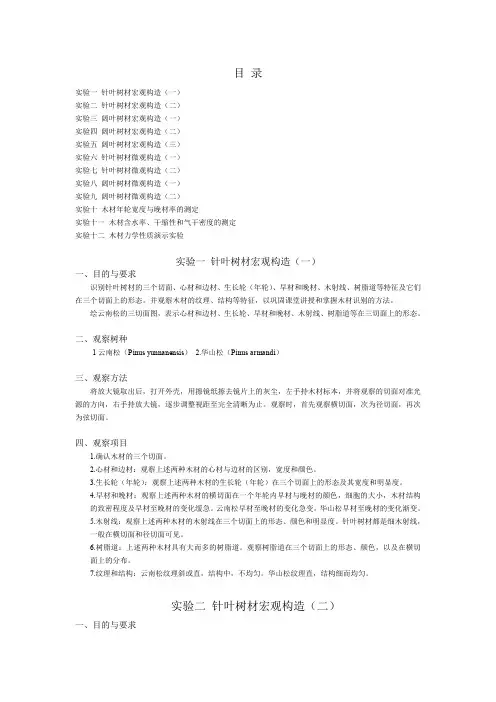

针叶树材宏观构造(一)
目录
实验一针叶树材宏观构造(一)
实验二针叶树材宏观构造(二)
实验三阔叶树材宏观构造(一)
实验四阔叶树材宏观构造(二)
实验五阔叶树材宏观构造(三)
实验六针叶树材微观构造(一)
实验七针叶树材微观构造(二)
实验八阔叶树材微观构造(一)
实验九阔叶树材微观构造(二)
实验十木材年轮宽度与晚材率的测定
实验十一木材含水率、干缩性和气干密度的测定
实验十二木材力学性质演示实验
实验一针叶树材宏观构造(一)
一、目的与要求
识别针叶树材的三个切面、心材和边材、生长轮(年轮)、早材和晚材、木射线、树脂道等特征及它们在三个切面上的形态。并观察木材的纹理、结构等特征,以巩固课堂讲授和掌握木材识别的方法。
绘云南松的三切面图,表示心材和边材、生长轮、早材和晚材、木射线、树脂道等在三切面上的形态。
二、观察树种
1云南松(Pinus yunnanensis)2.华山松(Pinus armandi)
三、观察方法
将放大镜取出后,打开外壳,用擦镜纸擦去镜片上的灰尘,左手持木材标本,并将观察的切面对准光源的方向,右手持放大镜,逐步调整视距至完全清晰为止。观察时,首先观察横切面,次为径切面,再次为弦切面。
四、观察项目
1.确认木材的三个切面。
2.心材和边材:观察上述两种木材的心材与边材的区别,宽度和颜色。
3.生长轮(年轮):观察上述两种木材的生长轮(年轮)在三个切面上的形态及其宽度和明显度。
4.早材和晚材:观察上述两种木材的横切面在一个年轮内早材与晚材的颜色,细胞的大小,木材结构
的致密程度及早材至晚材的变化缓急。云南松早材至晚材的变化急变。华山松早材至晚材的变化渐变。
5.木射线:观察上述两种木材的木射线在三个切面上的形态、颜色和明显度。针叶树材都是细木射线,
一般在横切面和径切面可见。
6.树脂道:上述两种木材具有大而多的树脂道。观察树脂道在三个切面上的形态、颜色,以及在横切
面上的分布。
7.纹理和结构:云南松纹理斜或直,结构中,不均匀。华山松纹理直,结构细而均匀。
实验二针叶树材宏观构造(二)
一、目的与要求
观察主要针叶树材粗视特征,达到识别这些树种的目的。
将各种针叶树材的宏观特征填入针叶树材宏观特征记载表内。
二、观察树种
1.四川红杉(Larix mastersiana)
2.紫果云杉(Picea purpurea)
3.云南油杉(Keteleeria erelyniana)
4.苍山冷杉(Abies delabari)
5.铁杉(Tsuga chinensis)
6.杉木(Cunninghamia lanceolata)
7.冲天柏(Cupressus ducloxiana)8.红豆杉(Taxus speciosa)
三、观察项目
1.心边材:观察上述八种木材心边材的区别(甚明显、明显、略明显、不明显),如心边材区别明显者,
应分别描述心材和边材的颜色。
2.生长轮:观察上述八种木材生长轮的明显度(甚明显、明显、略明显、不明显),均匀度(均匀、
略均匀、不均匀),宽度(以每厘米内年轮数表示)。
3.早材和晚材:观察上述八种木材早材至晚材的变化(急变、略急变、渐变)。
4.木射线:针叶树材的木射线均为细木射线。
5.树脂道:四川红杉、紫果云杉具有正常纵生和横生树脂道。云南油杉仅具有正常纵生树脂道。注意
观察三种木材纵生树脂道的大小、多少和排列。
6.气味:鉴别木材的气味时,以气干健全木材的新切面为准。杉木和柏木具有特殊的气味。
7.纹理:纹理是指细胞的排列,可分为直纹理和斜纹理。
8.结构:针叶树材的结构根据管胞的大小分为粗、中、细结构,根据早材至晚材的变化分为均匀结构
和不均匀结构。
9.光泽:指木材对光线的反射性质,可有光泽强弱之别。
10.重量:根据木材气干密度的大小可分为五级:甚轻0.40g/cm3以下;轻0.41~0.55 g/cm3;中0.56~0.70
g/cm3;重0.71~0.85 g/cm3;甚重0.85 g/cm3以上。
11.硬度:硬度指木材的软硬,一般可用指甲在标本上试之,根据有无痕迹分为三级:软者具明显的
痕迹;中者略具痕迹;硬者无痕迹。
针叶树材宏观构造特征记载表
实验三阔叶树材宏观构造(一)
一、目的与要求
认识阔叶树材的心材和边材、生长轮(年轮)、早材和晚材、管孔、木薄壁组织、木射线和侵填体等特征及其在三个切面上的形态。
绘麻栎的三切面立体图,表示生长轮、早材和晚材、管孔、木薄壁组织、木射线等在三个切面上的形态。
绘扁果青冈、水青冈、滇合欢等木材横切面的管孔分布类型图。
二、观察树种
1.麻栎(Quercus acutissima)
2.水青冈(Fagus longipetialata)
3.扁果青冈(Cyclobanopsis)
4.滇合欢(Albizia mallis)
三、观察项目
(一)观察麻栎木材的宏观构造
1.心材和边材:麻栎木材的心边材区别明显,观察心边材的颜色、边材的宽度(以厘米表示)。
2.生长轮:麻栎木材的生长轮明显。观察生长轮的宽度和均匀度。
3.早材和晚材:观察麻栎木材早晚材的颜色,细胞的大小,木材结构的致密程度。麻栎木材早材至晚
材变化为急变。
4.管孔:麻栎木材为环孔材。早材管孔大,在肉眼下明显,排成连续的早材带,宽1~2列,晚材管孔
小,放大镜下明显,径列式火焰状,早材至晚材急变,侵填体发达。
5.木薄壁组织:麻栎木薄壁组织发达,在肉眼下明显,主要为星散—聚合状及离管带状,次为似围管
状。
6.木射线:麻栎木射线有宽、细两种。宽射线在肉眼下甚明显,量少,横切面为带状的线条,弦切面
为纺锤型线条,径切面形成明显的斑纹。细木射线在放大镜下可见。
7.侵填体:麻栎木材的侵填体发达。
8.结构:阔叶树材的结构根据管孔的大小分为粗、中、细结构。根据管孔大小的均匀度可分为均匀结
构和不均匀结构。麻栎管孔大,早晚材管孔大小差异大属粗结构和不均匀结构。
(二)观察水青冈、扁果青冈、滇合欢木材管孔的分布类型
1.水青冈:半环孔材。早材管孔比晚材管孔略大,但早材部分的管孔是逐渐向晚材部分变小的,而且
在早晚材之间没有明显的过度变化界限。
2.扁国青冈:辐射孔材。早晚材管孔的大小无很显著的差异或只有不大的差异,但管孔在年轮的分布
是很不均匀或相当的不均匀。
3.滇合欢:散孔材。早晚材管孔的大小无明显区别,在年轮内呈均匀或比较均匀的分布。
实验四阔叶树材宏观构造(二)
一、目的与要求
认识阔叶树材管孔的特征和木薄壁组织的类型。
绘管孔的组合、配列(排列)图。
绘木薄壁组织类型图。
二、观察树种
1.昆明朴(Celtis kunmingens)
2.刺槐(Robinia pseudocacia)
3.毛红椿(Toona ciliate var Pubescehs)
4.
米碎冬青(Iles godajam)5.四川泡桐(Paulownia fargesii)6.水青冈(Fagus longipetialata)7.羊蹄甲(Bauhinia variegata)8.大叶木莲(Manglietia megaphylla)9.旱冬瓜(Alnus nepalensis)10.银桦(Grevillea
robusta)11.西南桦(Betula alnoides)12.擦木(Pseudossafras tzumu)13.黄樟(Cinnamomom porreclum)14麻栎(Quercus acutissima)
三、观察项目
(一)管孔特征
1.管孔组合
单管孔:指一个管孔完全为其它细胞所围绕,观察西南桦。
复管孔:指两个或两个以上的一组管孔紧紧联系在一起,在连接线处为扁平状,俨如一个管孔被分开,观察旱冬瓜。
管孔链:数个管孔排成径列,相邻管孔仍保持独立形状,观察米碎冬青。
管孔团:管孔不规则的群聚一起成聚团状,观察昆明朴。
2.管孔排列
散生:管孔星散分布,观察毛红椿的晚材管孔和西南桦的管孔。
斜列:管孔排列与射线成一定的角度,观察刺槐的晚材管孔和黄樟的管孔。
径列:管孔排列与射线方向一致,观察麻栎的晚材管孔和米碎冬青的管孔。
弦列:管孔排列略与年轮平行而呈切线状排列,观察昆明朴的晚材管孔的银桦的管孔。
(二)木薄壁组织类型
1.离管型薄壁组织
星散—聚合状:木薄壁组织为短弦线,观察水青冈。
离管带状:木薄壁组织形成同心线状或带状,观察麻栎。
轮界状:木薄壁组织沿年轮分布,观察大叶木莲。
2.傍管型薄壁组织
围管状:木薄壁组织围绕在导管的周围,观察擦木。
翼状:围管薄壁组织呈翼状侧向伸展,观察泡桐。
聚翼状:翼状木薄壁组织连接成带,观察刺槐。
带状:木薄壁组织形成同心线或同心带,观察羊蹄甲。
实验五阔叶树材宏观构造(三)
一、目的与要求
根据阔叶树材宏观特征,识别阔叶树材的种类。
将观察的宏观特征分别填入阔叶树材宏观构造特征记载表内。
二、观察树种
1.板栗(Castanea mellisima)
2.毛红椿(Toona ciliate var. Pubescehs)
3.红毛栲(Castanopsis rufotomentasa)
4.滇楸(Catalpa duclouxii)
5.水青冈(Fagus longipetialata)
6.柿木(Diospyros)
7.扁果青冈(Cyclobalanopsis cnapensis)
8.黄樟(Cinnamomum porreclum)
9.红木荷(Schima wallichii)10.西南桦(Betula alnoides)11.旱冬瓜(Alnus nepalensis)
三、观察项目
1.心材和边材:观察上述木材心边材的区别,如区别明显,应分别描述心边材的颜色和边材的宽度。
2.生长轮:观察上述木材生长轮的明显度、宽度和均匀度,环孔材生长轮明显,散孔材和辐射材不甚
明显。
3.早材和晚材:观察早材至晚材的变化。
4.管孔:观察管孔在横切面的分布,将上述木材区分为环孔材、半环孔材、辐射孔材和散孔材,环孔
材应分别观察早材管孔的大小、排列和列数,晚材管孔的大小、组合和排列。半环孔材和散孔材应观察管孔的组合、大小和排列。
5.木薄壁组织:阔叶树材木薄壁组织较发达,在肉眼及放大镜下,大都明显,识别上述木材的木薄壁
组织类型。
6.木射线:观察上述木材木射线的宽细,有的木材具有宽、细木射线,有的木材仅具有细木射线。
7.波痕:由于木射线或轴向分子在弦切面上呈现水平的细纹,叫波痕,柿木具有明显的波痕。
8.观察上述木材的光泽、纹理、结构、硬度和重量等。
实验六针叶树材微观构造(一)
一、目的与要求
认识针叶树材的管胞和管胞壁上的特征,木射线的组成,树脂道的构造等。
绘云南松(Pinus yunnanensis)木材三切面显微构造图。
二、用品
显微镜,云南松木材切片
三、观察项目
针叶树材的显微构造比较简单和均一,主要为纵向管胞、木射线、木薄壁组织和树脂道等组成。云南松主要由纵向管胞、木射线和树脂道等组成。云南松木材显微构造的观察必须在三个切面上进行。
1.横切面:观察纵向管胞的排列,早晚材管胞的形状的胞壁的厚薄。木射线的排列和宽度。纵向树脂
道的形状和组成。
2.径切面:观察早晚材纵向管胞的排列,早晚材管胞末端的形状,壁上的纹孔数量和大小。射线管胞
的分布、形态和内壁的锯齿状加厚。早材管胞与射线薄壁细胞交叉而形成的交叉场内的纹孔类型与数
目。纵向树脂道的形态。
3.弦切面:观察纵向管胞的排列,壁上是否有纹孔。木射线的宽度和高度,纺锤形木射线中央的横向
树脂道的形成和组成。
实验七针叶树材微观构造(二)
一、目的与要求
掌握针叶树材的木射线组成,交叉场纹孔类型和木薄壁组织的形态、类型等。通过针叶树材的微观构造鉴定针叶树材的种类。
绘华山松(Pinus armandi)、紫果云杉(Picea purpurea)、杉木(Cunninghamia lanceolata)、冲天柏(Cupressus ducloxiana)等的木射线构造,交叉场纹孔类型。
二、用品
显微镜、华山松、紫果云杉、杉木、冲天柏、红豆杉的木材切片
三、观察项目
1.观察华山松的木射线,由射线管胞和木射线薄壁细胞组成,射线管胞的内壁平滑或微锯齿,射线薄
壁细胞水平壁厚,有纹孔,交叉场纹孔式窗格状。
2.观察紫果云杉的木射线,由射线管胞和木射线薄壁细胞组成,射线管胞内壁有锯齿,射线薄壁细胞
水平壁厚,纹孔数少至多,明显,端壁节状加厚明显,交叉场纹孔式为云杉型。
3.观察杉木的木射线,木射线全由薄壁细胞组成,水平壁厚,凹痕明显,交叉场纹孔式为杉木型。
4.观察冲天柏的木射线,绝大部分由木射线薄壁细胞组成,偶见射线管胞,木射线薄壁细胞的水平壁
薄,纹孔少,交叉场纹孔式柏木型。
5.观察杉木的木薄壁组织(星散及弦向排列)和冲天柏的木薄壁组织(轮界状、带状和星散状)。
6.观察红豆杉轴向管胞上的螺纹加厚。
实验八阔叶树材微观构造(一)
一、目的与要求
认识阔叶树材的导管、木纤维、木薄壁组织和木射线在三个切面上的形态及分布。
绘擦木(Pseudosassafras tzumu)木材的三切面显微构造图。
二、用品
显微镜、擦木木材切片]
三、观察项目
阔叶树材的显微构造比较复杂,主要由导管、木纤维、木薄壁组织和木射线组成。观察擦木木材三个切面的显微构造。
1.横切面:观察导管的组合、分布、排列及侵填体,木纤维的形状及胞壁厚度,木薄壁组织傍管状,
木射线的排列。
2.径切面:观察早材、晚材导管形态,导管上的穿孔(单穿孔),木薄壁组织细胞形态,木纤维的形态,
壁上的纹孔(小的具缘纹孔,不明显),木射线的类型(异型Ⅲ、Ⅱ)油细胞形态。
3.弦切面:观察导管形态,导管壁上的纹孔(互列),木纤维的形态,木薄壁组织形态,木射线的宽度
和高度。
实验九阔叶树材微观构造(二)
一、目的与要求
掌握导管的组合,导管壁上的纹孔,导管的穿孔,木薄壁组织类型,木射线类型。
绘导管壁上的纹孔式(梯状、对列、互列),导管穿孔(单穿孔、梯状穿孔、网状穿孔),木薄壁组织类型(星散状、轮界状、星散—聚合状、离管带状、围管状、翼状及聚翼状、傍管带状),木射线类型(异型Ⅰ、Ⅱ、Ⅲ、同型)。
二、用品
显微镜、泡桐(Poulowinia tomentosa)、西南桦(Betula alnoides)、拟肉豆蔻(knema furacea)、尾叶冬青(Ilex wilsonii)、云南龙脑香(Dipterocarpus tonkinensis)、水青冈(Fagus longipetialata)、楸木(Catalpa duclouxii)、擦木(Pseudosassafras tzumu)、山玉兰(Magnolia delavayi)、扇叶槭(Acer flabellatum)、栓皮栎(Quercus variabilis)、水青树(Tetracentroom simomsis)、滇杨(Populus yunnanensis)、黄连木(Distacia chinensis)、毛杨梅(Myrica esculenta)木材切片。
三、观察项目
1.观察管孔组合
单管孔:观察西南桦
复管孔:观察西南桦
管孔链:观察尾叶冬青
管孔团:观察楸木
2.观察导管壁上的纹孔式(在弦切面观察)
梯状纹孔式:观察山玉兰
互列纹孔式:观察扇叶槭
对列纹孔式:观察水青冈
3.观察导管穿孔
单穿孔:观察泡桐
梯状穿孔:观察西南桦
网状穿孔:观察拟肉豆蔻、滇石梓
4.观察木薄壁组织类型
星散状:观察西南桦
轮界状:观察西南桦
星散—聚合状:观察栓皮栎、水青冈
离管带状:观察栓皮栎
围管状:观察擦木
翼状聚翼状:观察泡桐
傍管带状:观察铁刀木
5.观察木射线类型
同型单列:观察滇杨
同型多列:观察栓皮栎
异型Ⅰ型:观察水青树
异型Ⅱ型:观察水青树、杨梅
异型Ⅲ型:观察擦木
6.观察树胶道
轴向树胶道:观察云南龙脑香
横向树胶道:观察黄连木
实验十木材年轮宽度和晚材率的测定
一、目的与要求
掌握木材年轮宽度和晚材率的测定方法。
二、用品
试样、卡尺
三、方法
1.试样:年轮宽度和晚材率在硬度试样上测定。如试验工作需要,也可在其他试样上测定。
2.测定年轮宽度,应在试样端面沿径向划一直线,用卡尺沿直线测定所有年轮的总宽度b,准确至0.1
毫米,并数出宽度b的整年轮数。
年轮宽度(N k)按下式计算,准确至0.1毫米。
N k=b/n 式中:n——整年轮数b——测定范围内整年轮内的总宽度,毫米。
3.晚材率的测定:用卡尺在试样整年轮的总宽度b间,测出每个年轮的晚材宽度W k,准确至0.1毫米。
W c=∑W k/b*100 式中:∑W k——晚材总宽度,毫米。
木材年轮宽度和晚材率测定记录表
树种:产地:
实验十一木材含水率、干缩性和气干密度的测定
一、目的与要求
掌握木材含水率,木材干缩系数和气干密度的测定方法及基本操作技术。
二、用品
天平、干燥箱、干燥器、千分尺
三、方法
1.试样
试样尺寸为20*20*20毫米。含水率、干缩性和气干密度在同一试样上测定。
2.烘干前试样的测量和称重
在试样各相对面的中心位置,用千分尺分别测出弦向、径向和顺纹方向的尺寸,准确至0.01毫米,随即称重,准确至0.001克。
3.试样的烘干
将试样放入烘箱内,开始温度保护60℃约4小时,再用103±2℃的温度烘10小时后,从试样中选定2~3个试样进行第一次试称,以后每隔两小时称一次,至最后两次重量之差不超过0.002克时,试样
即烘干。将试样自烘箱中取出,放入干燥器哪的称量瓶中,盖好瓶盖。 4.烘干后试样的称重和测量
试样冷却至室温后,自称量瓶中取出称重。试样称重后,立即于各相对面的中心位置,分别测出弦向、
径向和顺纹方向尺寸。
四、结构计算
1.试样含水率(W )按下式计算,以百分率计,准确至0.1%。
100*Gh
Gh
Gg w -=
式中:Gg ——试验时试样重量,g Gh ——烘干后试样重量,g
2.试样弦向或径向的干缩率(Sl ),均按下式计算,以百分计,准确至0.1%。
100*Lh
Lh
Lg Sl -=
式中:Lg ——气干试样弦向或径向的尺寸,cm Lh ——烘干后试样弦向或径向的尺寸,cm 3.体积干缩率(Sv ),按下式计算,以百分率计,准确至0.1%。
100*Vh
Vh
Vg Sv -=
式中Vg ——气干试样体积,cm 3 Vh ——烘干后试样的体积,cm 3
4.弦向或径向的干缩系数(Kl )按下式计算,以百分率计,准确至0.001%。
W
Sl Kl =
式中:W ——试验时试样的含水率,%
5.体积干缩系数(Kv )按下式计算,以百分率计,准确至0.001%。
W
Sv Kv =
6.气干密度(Pq )按下式计算,以g/cm 3计,准确至0.001 g/cm 3。
Vq
Gq
Pq =
式中:Gq ——气干试样的重量,g Vq ——气干试样的体积,按气干试样弦向、径向和顺纹方向尺寸
的乘积计,cm 3。
7.气干密度按下式换算为含水率15%时的密度(P 15),准确至0.001 g/cm 3。
)]15)(1(01.01[15W Kv Pq P --+=
式中:Kv ——体积干缩系数 W ——试验时试样的含水率,%
实验十二 木材力学性质演示实验(抗弯强度)
一、目的与要求
通过实验掌握试验方法和操作技能。
二、试验仪器和设备
木材万能力学试验机、卡尺、天平、手锯、木材试样、记录本
三、方法
(一)试样
1.试样尺寸为20*20*300毫米,其长轴与木材纹理相平行。
(二)试验步骤
2.抗弯强度只作弦向试验,用卡尺在长度中央测量径向宽度b,弦向高度h,准确至0.1毫米。
3.试验附件的支座及压头为半径15毫米的半圆形,支点间的跨距240毫米,压头中心线间的距离为80毫米。试验附件的支点及压头与试样两径面之间,必须加放30*30*5毫米的钢垫片。
4.试验沿试样年轮切线方向(弦向)施力,以每分钟500kg±20%的速度加荷,直到试样破坏为止。记录最大载荷。试样试验后,立即从靠近破坏处,锯取长约3厘米的木块一块一个,测定整个试样的含水率。(三)结果计算
5.试样含水率为W%时的抗弯强度(σw),按下式计算,准确至1kg/cm2。
σ15=σw[1+0.04(W-15)]
第7次课-微观构造-针叶树材:管胞、木射线、交叉场纹孔
第7次课授课时间:2006年3月20日(星期一)1、2节
第四章木材的微观构造 §1. 针叶树材的显微构造 针叶树材的解剖分子较简单,排列规则,主要有轴向管胞、木射线、轴向薄壁组织和树脂道。(图P19 9—2 红松P31 15—2 杉木)其中,管胞是组成全部针叶树材的主要细胞,约占总体积的90%。 一、轴向管胞 狭义轴向管胞(简称管胞)前者为一切针叶树材所具有 广义轴向管胞树脂管胞为针叶树材最主要的组成分子。(沿树干主轴方向索状管胞后两者为极少数针叶树材所具有 排列的狭长状厚壁细胞) 那么轴向管胞到底是一种什么样的细胞呢?引入: 1.1 管胞的定义 轴向管胞是针叶树材中轴向排列的厚壁细胞,两端封闭,内部中空,细而长,胞壁上具有纹孔,同时起水分疏导和机械支持作用,是决定针叶树材材性的主要因素。 1.2 管胞的特征及变异 1.2.1 管胞的形态、特征(看显微照片,引导学生归纳管胞的形态的特征) ①管胞在横切面上沿径向排列,相邻两列管胞位置前后略交错。(P11 5—2油杉) ②早材呈多角形,常为六角形;晚材呈四角形。(P11 5—2油杉) ③早材管胞两端呈钝阔形,细胞腔大壁薄;晚材管胞两端呈尖削形,细胞腔小壁厚。 晚材管胞比早材管胞长。(P47 23—6三尖杉P29 14—7柳杉) ④细胞壁的厚度由早材至晚材逐渐增大,在生长期终结前所形成的几排细胞的壁最 厚、腔最小,(引导学生推导结论)因此针叶树材的生长轮界限均明显。(P10 5—1油杉)但是,在一个生长轮内,早晚材管胞厚度变化的急缓则因树种而异。有的缓变,如臭冷杉(P5 2—2臭冷杉),有的急变,如黄花松(P13 6—2黄花松)。针叶树材结构的粗细与早晚材过渡的急缓有关,凡急变的树种,木材结构粗糙,缓变的树种,木材结构细致。 ⑤由早材至晚材,管胞的径向尺寸有变化,而弦向尺寸基本保持稳定。(P5 2—2臭冷 杉)所以,测量管胞的尺寸以弦向尺寸为准。针叶树材结构的粗细与轴向管胞的直
