网络安全防火墙及拓扑图
银行网络安全防火墙技术
银行网络安全防火墙技术一、防火墙概述防火墙这个词来源于建筑词汇，用于限制（潜在的）火灾在建筑内部的蔓延，后被引申至信息安全领域中访问控制、边界整合类的产品，防火墙是一种访问控制技术，在某个机构的网络和不安全的网络之间设置障碍，阻止对信息资源的非法访问。

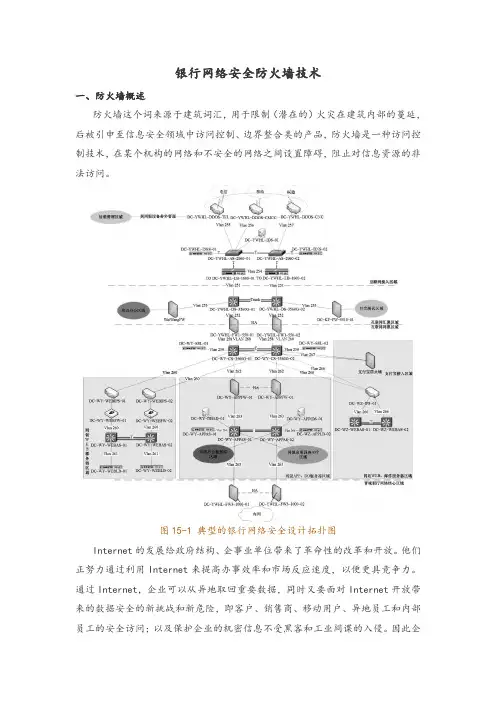

图15-1 典型的银行网络安全设计拓扑图Internet的发展给政府结构、企事业单位带来了革命性的改革和开放。
他们正努力通过利用Internet来提高办事效率和市场反应速度，以便更具竞争力。
通过Internet，企业可以从异地取回重要数据，同时又要面对Internet开放带来的数据安全的新挑战和新危险，即客户、销售商、移动用户、异地员工和内部员工的安全访问；以及保护企业的机密信息不受黑客和工业间谍的入侵。
因此企业必须加筑安全的“战壕”，而这个“战壕”就是防火墙。
防火墙技术是建立在现代通信网络技术和信息安全技术基础上的应用性安全技术，越来越多地应用于专用网络与公用网络的互联环境之中，尤其以接入In-ternet网络为最甚。
二、防火墙的作用防火墙的作用通常包括以下几个方面。
1.防火墙是网络安全的屏障一个防火墙（作为阻塞点、控制点）能极大地提高内部网络的安全性，并通过过滤不安全的服务而降低风险。
同时，防火墙可以保护网络免受基于路由的攻击，如IP选项中的源路由攻击和ICMP重定向中的重定向路径。
防火墙可以拒绝所有以上类型攻击的报文并通知防火墙管理员。
2.防火墙可以强化网络安全策略通过以防火墙为中心的安全方案配置，能将所有安全软件（如口令、加密、身份认证、审计等）配置在防火墙上。
与将网络安全问题分散到各个主机上相比，防火墙的集中安全管理更经济。
如在网络访问时，一次一密口令系统和其他的身份认证系统完全可以不必分散在各个主机上，而可以集中在防火墙一身上。
3.对网络存取和访问进行监控审计如果所有的访问都经过防火墙，那么，防火墙就能记录下这些访问并做出日志记录，同时也能提供网络使用情况的统计数据。
网络安全防火墙及拓扑图
2.1.2.1.2.1.3 3 3 3 防火墙的功能防火墙的功能防火墙的功能防火墙的功能防火墙有如下几个功能。
1．访问控制防火墙是网络安全的一个屏障，通过设置防火墙的过滤规则，实现对防火墙的数据流的访问控制，例如，允许内部网的用户只能够访问外网的Web服务器。
一个防火墙能极大地提高一个内部网络的安全性，并通过过滤不安全的服务而降低风险。
由于只有精心选择的应用协议才能通过防火墙，所以网络环境变得更安全。
2．对网络存取和访问进行监控审计如果所有的访问都经过防火墙，那么，防火墙就记录下这些访问，并做出日志记录，同时也能提供网络使用情况的统计数据。
3．防止内部信息的外泄利用防火墙对内部网络进行划分，可实现内部网重点网段的隔离。
4．支持VPN功能
5支持网络地址转换。
网络拓扑图 ppt课件
办公电脑 PPT课件
语音IAD
程控交换机 话务台管理电脑
电话 16
广汉市红宇商务酒店网络拓扑图
核心层设备 FLOWGATE FW-3000-DW
防火墙
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
乐视云平台
光纤 100M电路
用于互联网专线
ONU
用于乐视TV
用于固定电话
核心路由器
华为9306汇聚交换机
德阳联通核心机房
INTERNET
光纤
德阳联通光纤城域网
网线
华为2318接入交换机 用户路由器或防火墙
接入交换机
PPT课件
电脑
客户端机房
10
网络拓扑图
核心层设备 BRAS
汇聚层设备 华为OLT
德阳联通汇聚机房
用于互联网
路由器
接入交换机
电脑
INTERNET
德阳联通光纤城域网
互联网电视云 平台
20对电缆 10对电缆
语音华为 IAD I32E *6
***
电脑
***
***
***
车间电话 （月8部）
新区域电话 （约5部）
办公楼电话 （约167部）
PPT课件
4
网络拓பைடு நூலகம்图
核心层设备 BRAS
AC
汇聚层设备 华为OLT
德阳联通汇聚机房
INTERNET
德阳联通光纤城域网
ONU
路由器 POE交换机
***
德阳联通光纤城域网
中兴力维视频监控平台
光纤 网线或电话线 电缆
ONU
20对电缆 10对电缆

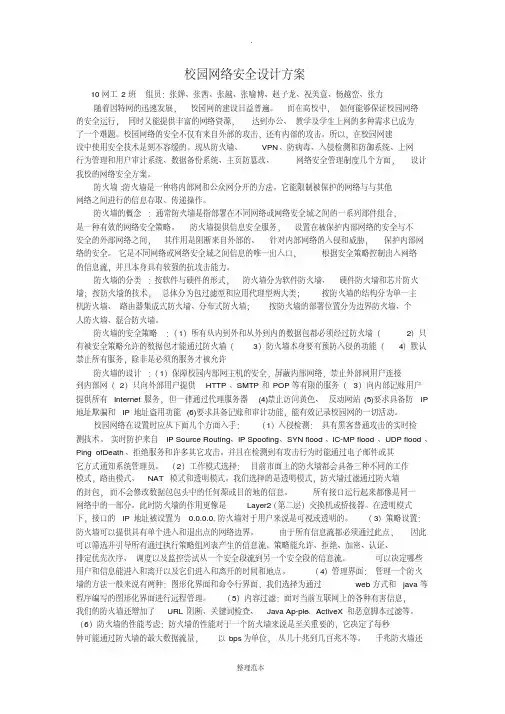

校园网络安全设计方案
