分布式光伏光伏发电系统初步设计
分布式光伏电站初步设计报告、图纸及说明书
分布式光伏电站初步设计报告、图纸及说明书————————————————————————————————作者：————————————————————————————————日期：XXXXXXXXXXXXXXXXXXXXXXXX项目初步设计报告、图纸及说明书一、设计报告：本项目建设在XXXXXXXXXXXXX地点，拟建分布式地面村级光伏电站为1 个，电站设计安装容量为XXXXXX千瓦，盈余统筹用于发展壮大村集体经济。
本项目利用太阳能源，不产生废水、废弃物、废气、噪声等污染源，符合环境保护要求。
经设计单位及公司主要技术人员现场勘测，最终采用地埋走线，通过箱式变压器进行并网。
1、基础开挖电缆预埋开挖：从逆变器开挖，深度为80cm，延伸至高压箱变并网点。
2、电站施工该项目设计有XXXXXXXXXXXXXXXXXXXXX公司设计。
施工XXXXXXXXXXXXXXXXXXXXX公司承建。
二、设计图纸：设计图纸图片1设计图纸图片2三、说明书：1、光伏组件说明现阶段本工程拟采用xxxxxxxxxxxxx有限公司生产的xxxxxWp单晶太阳能电池组件进行光伏发电的系统设计和发电量预测。
XXXXXWP多晶组件型号Xxxxxxx峰值功率Xxxxx开路电压Xxxxxx短路电流Xxxx最大工作电压Xxxx最大工作电流XXXX电池片尺寸XXXXX电池排列方式、数量XXXXX重量XXXX尺寸XXXXX正常使用25年后组件输出功率损耗不超过初始值的20%光伏电站布置方案本项目建设规模为XXXXXKWp，实际布置容量为XXXXMWp，共采用XXXXXWp型太阳能电池XXXXX片。
本工程的太阳能电池组件的固定方式采用倾角固定，阵列设计倾角为26o，阵列设计方位为0o。
组件排列方式为竖置，横向(HI)组件布置10~60块，竖向(H2)组件布置2块，每排间距(DI) 0.5m，每列间距(D2)0.5m。
安装阵列时根据实际屋顶面积进行布设。
屋面分布式太阳能光伏发电系统设计
屋面分布式太阳能光伏发电系统设计屋面分布式太阳能发电系统一般为采用并网发电系统，只要利用太阳能电池方阵在光照的条件下产生直流电，接入到逆变器转换成交流电，通过交流汇流箱与并网柜，接入到公网电网，实现并网发电。
随着国家对清洁能源的大力扶持，及对环保的要求越来越严格，清洁能源得到的全面的快速发展。
在清洁能源中，太阳能、风能、潮汐能、水能、地热能等能源中，太阳能是一种较成熟，也比较容易利用及大面积发展的清洁能源。
太阳能发电系统一般可设置在地面、水面、建筑屋面。
本次以屋面分布式太阳能系统设计进行分析。
一、并网系统基本原理太阳能光伏发电系统可以分为两类。
一类是并网发电系统，即和公用电网通过标准接口相连接，像一个小型的发电厂；另一类是独立式发电系统，即在自己的闭路系统内部形成电路。
屋面太阳能光伏发电系统一般为并网发电系统。
屋面分布式太阳能发电系统主要由太阳能电池组件、逆变器、交流汇流箱、交流并网柜和通讯监控系统等部分组成。
其工作原理是太阳能电池方阵在光照的条件下产生直流电，通过逆变器转换成交流电输出汇流到交流汇流箱，再通过并网柜与外网进行连接，各设备运行情况由通讯监控系统进行监控和记录。
1.设计原则光伏并网工程设计遵循技术先进、科学合理、安全可靠、经济实用的指导思想和设计原则下，着重考虑以下设计原则：①先进性原则:随着太阳能技术的发展，太阳能电源设计必须考虑先进性，使系统在一定的时期内保持技术领先性，以保证系统具有较长的生命周期。
②实用性原则:太阳能电源系统设计充分考虑我国太阳能电源设备生产现状，选用有大规模实际工程应用经验的产品，采用先进成熟的技术，保证产品的稳定性、可靠性和可维性。
③经济性原则:太阳能电源系统设计在保证系统各项技术指标的前提下，努力降低工程、设备成本，提高系统的性能价格比保证用户的投资效益。
④安全可靠原则:安全是首要考虑的因素；选用的结构应充分考虑风荷载、温度应力和地震作用对屋面的影响，设计安全系数保证满足国家规定及工程的要求。
分布式光伏发电系统设计方案
分布式光伏发电系统设计方案随着能源环保意识的提高和光伏技术的不断发展，分布式光伏发电系统成为当今的热点话题。
本文将介绍一种分布式光伏发电系统的设计方案。
一、项目概述分布式光伏发电系统是指将光伏电池板分布在城市中的各个建筑物上，通过光伏组件将太阳能转换为电能，供给周围的建筑物使用，并将多余的电能通过电网逆向供给电网。
该系统能够有效利用建筑物的空间，减少能源浪费，降低能源消耗。
二、系统设计1.光伏组件选择选择高效率的光伏组件是一个关键步骤。
可以选择单晶硅、多晶硅、PERC等高效的光伏组件，并根据实际情况确定组件的类型和功率。
2.安装设计根据建筑物的结构和朝向进行安装设计。
首先，在建筑物的南面和屋顶上安装光伏组件，以最大限度地利用太阳能。
同时，还可以考虑在遮挡影响较小的其他方位上进行安装，以增加发电量。
3.逆变器选择逆变器是将光伏组件产生的直流电转换为交流电的关键设备。
根据系统的容量和实际需求选择逆变器的类型和功率。
同时需要考虑逆变器的质量和可维护性。
4.电网连接将发电系统与电网连接是实现分布式光伏发电的重要一环。
需要选择合适的电网连接设备，并确保系统与电网的安全连接，防止逆变器损坏或电网过载。
5.电能管理系统为了实现对光伏发电系统的监控和管理，需要设计电能管理系统。
该系统可以实时监测光伏发电系统的发电情况、功率输出以及电网连接状况等。
并通过网络传输数据，实现对系统的远程监控和控制。
三、经济效益分析1.发电收益2.节约能源成本通过光伏发电系统自发电，可以减少购买电能的成本，节约能源支出。
3.政府补贴政策根据国家和地方的政策，分布式光伏发电系统可能享受相关的补贴政策，进一步提高项目的经济效益。
四、环境效益分析1.减少二氧化碳排放通过分布式光伏发电系统的建设，可以减少使用传统能源带来的温室气体排放，减少对环境的影响。
2.节约资源3.增加清洁能源比例五、总结通过以上的设计方案，可以实现分布式光伏发电系统的建设，促进可再生能源的利用，减少对传统能源的依赖，同时也提高了电力供给的可靠性和可持续性。
分布式光伏发电项目设计方案
分布式光伏发电项目设计方案业主单位：建议单位：时间：一．项目设计概况1.发电系统方案本项目光伏发电系统采用屋顶分布式并网发电方案，并网光伏电站具有无污染、无辐射、无噪音、建设周期短、维护保养简单、不受资源分布地域的限制、能源质量高、稳定性好、维护简单、使用寿命长等诸多优点。
本项目光伏发电在工厂或屋顶上安装光伏发电不但能够减少企业的能源消耗，而且充分利用了屋顶的闲置资源，这样就起到了节能减排的作用。
而且企业用电自发自用，减少了电费支出，带来了经济效益。
本项目拟建设300KW低压并网光伏电站（按照自发自用余电上网原则计算），光伏组件将日光转换成直流电，通过逆变器变换成交流电，通过交流汇流箱接入到用户侧低压母线处，以满足业主用电为主，自发自用，余电经用户电表连接到电网。
有阳光时，光伏系统将所发出的电直接入用户电网，没有阳光时不发电，逆变器会停止工作，电力由电网提供，保障业主供电稳定。
当电网发生故障或由于检修临时停电时，光伏电站也会自动停机不发电；当电网恢复后，光伏电站会检测到电网的恢复，而自动恢复并网发电。
2.设计依据（1）委托方提供的用电负载数据及要求（2）项目所在地地理位置和现场环境状况本项目是建在广元市利州区，四周无任何遮挡物，东南朝向，适合建设光伏发电站。
（3）项目所在地太阳能资源和气候特征广元市利州区年平均气温16.1℃，七月份气温26.1℃，元月份气温4.9℃。
年降雨量800-1000毫米，日照数1300-1400小时，无霜期220-260天，四季分明，按有效光照1400小时，300kw光伏系统的年度发电量约432000度。
3.设计标准GB50797-2012《光伏发电站设计规范》IEC 62093《光伏系统中的系统平衡部件 -设计鉴定》IEC 60904-1《光伏器件第一部分 :光伏电流 -电压特性的测量》IEC 60904-2《光伏器件第二部分 :标准太阳电池的要求》DB37/T729-2007《光伏电站技术条件》SJ/T11127-1997《光伏（PV）发电系统过电保护－导则》CECS84-96《太阳光伏电源系统安装工程设计规范》CECS85-96《太阳光伏电源系统安装工程施工及验收技术规范》GB2297-89《太阳光伏能源系统术语》GB4064-1984《电气设备安全设计导则》GB3859.2-1993《半导体逆变器应用导则》GB/T14007-92《陆地用太阳电池组件总规范》GB/T14549-1993《电能质量公用电网谐波》GB/T15543-1995《电能质量三相电压允许不平衡度》GB/T18210-2000《晶体硅光伏方阵 I-V特性的现场测量》GB/T18479-2001《地面用光伏（PV）发电系统概述和导则》GB/T19939-2005《光伏系统并网技术要求》GB/T19964-2005《光伏发电站接入电力系统技术规定》GB/T20046-2006《光伏（PV）系统电网接口特性》GB/T20514-2006《光伏系统功率调节器效率测量程序》二．项目说明1.项目装机容量估算发电容量300KW。
分布式光伏光伏发电系统初步设计
分布式光伏光伏发电系统初步设计随着环境保护意识的增强和全球对电力的需求不断增长，光伏发电作为一种清洁、可再生能源的代表，越来越受到广大人们的关注。
在光伏发电领域，分布式光伏发电系统由于其灵活性和可扩展性得到广泛应用。
以下是分布式光伏发电系统的初步设计。
1.系统组成1.1光伏阵列光伏阵列是由多个光伏模块组成的，将太阳光转化为电能。
光伏模块应选择高效率和耐久性强的产品。
在初步设计中，需要考虑光伏模块的布局、倾角和朝向等参数，以最大化光能的吸收。
1.2逆变器逆变器将光伏阵列输出的直流电转换为交流电，并通过智能电网接入以供给用户使用。
逆变器的品质和效率直接影响光伏发电系统的整体性能。
1.3电池储能系统电池储能系统实现对光伏发电系统的电能存储，以供夜间或低光照条件下的使用。
电池类型和容量应根据实际需求进行选择。
1.4发电管理系统发电管理系统对光伏发电系统进行监控、管理和控制。
通过对光伏阵列、逆变器和电池储能系统等的实时监测和数据分析，可以优化系统的发电效率和运行稳定性。
1.5配电网络配电网络将发电管理系统提供的电能输送给用户使用。
配电网络应采用合理的线路布置和保护措施，以确保电能的稳定和安全输出。
2.系统设计原则在初步设计中，需要遵循以下原则：2.1最大化光能吸收光伏模块的布局、倾角和朝向应根据太阳辐射强度和方向性等因素进行优化调整，以获得最大的光能吸收效果。
2.2发电与负载匹配根据用户的用电需求和发电系统的峰谷负荷特性，实现发电和负载之间的最佳匹配，避免电能浪费和不必要的损耗。
2.3故障监测和自动切换监测系统的运行状态和性能，发现故障时及时切换到备用的电源或维修措施，以确保系统的连续运行和可靠性。
3.系统运行与维护3.1定期检查和清洁定期检查光伏模块、逆变器和电池储能系统的状态和性能，及时发现和解决可能存在的问题。
同时，定期清洁光伏模块的表面，以确保其吸收太阳能的效率。
3.2负载管理合理管理负载，避免过载或过剩的情况发生，以延长光伏发电系统的寿命和稳定性。
分布式光伏电站初步设计报告图纸及说明书
分布式光伏电站初步设计报告图纸及说明书一、设计背景和目标分布式光伏电站的设计旨在利用分布式发电技术，将光伏电站分布在不同的地理位置，以最大限度地发挥太阳能资源的利用效益。
本设计的目标是搭建一个可靠、高效的分布式光伏电站系统，为当地提供清洁能源，并实现经济效益。
二、设计参数1. 预计年均发电量：根据当地的太阳辐射情况，预计年均发电量为xxxx kWh；2. 安装面积：根据光伏电池板的型号和数量计算，预计总安装面积为xxxx平方米；3. 转换效率：光伏电池板的转换效率为xxxx%；4. 并网接入容量：根据当地电网的容量，预计分布式光伏电站的并网接入容量为xxxx kW。
三、系统组成1.光伏电池板：根据设计参数确定光伏电池板的数量和型号，采用高效转换效率和长寿命的光伏电池板；2.逆变器：将直流电转换为交流电，适应并网接入，并提供稳定的交流电输出；3.备用电池组：用于储存电能，并在夜间或云天气等情况下提供电力供应；4.监控系统：通过监测光伏电池板的工作状况、发电量和电网连接状态等数据，实现对分布式光伏电站的远程监控和管理；5.并网接入设备：包括电力计量装置、保护装置和断路器等，确保分布式光伏电站与电网的安全连接。
四、施工安装流程1.地勘和测量：根据设计要求，进行场地的地勘和测量，并确定安装位置；2.设计方案确认：根据场地条件和设计参数，制定最优的设计方案，并提交审核；3.设备采购：根据设计方案，购买所需的光伏电池板、逆变器、备用电池组等设备；4.施工安装：按照设计方案，进行光伏电池板的安装、逆变器的配置和备用电池组的连接等工作；5.并网接入：安装并网接入设备，并与当地电网进行连接和调试；6.系统调试和测试：对分布式光伏电站进行系统调试和测试，确保各部件正常工作；7.运行与维护：对分布式光伏电站进行定期巡检和维护，确保系统的正常运行。
五、经济效益分析1.节约能源成本：通过利用太阳能发电，减少对传统电网的依赖，降低能源成本；2.销售电力收益：分布式光伏电站可以将多余的电力卖给电力公司，实现销售电力的收益；3.环境效益：分布式光伏电站减少了化石能源的消耗，减少了温室气体的排放，对环境具有积极的影响。
分布式光伏发电项目初步设计
分布式光伏发电项目初步设计目录一、说明 (2)二、项目背景与意义 (3)三、市场分析与需求预测 (7)四、项目选址与资源评估 (18)五、项目管理与组织结构 (23)六、投资估算与资金筹措 (30)七、项目实施计划与进度安排 (34)一、说明声明：本文内容来源于公开渠道或根据行业大模型生成，对文中内容的准确性不作任何保证。
本文内容仅供参考，不构成相关领域的建议和依据。
分布式光伏发电是指通过在建筑物屋顶、空地、农业设施等分散地点安装光伏组件，利用太阳能进行发电的方式。
其主要特点是发电地点分散、供电灵活、建设周期短，适合与本地负荷相结合，实现就近消费。
与传统集中式发电相比，分布式光伏发电不仅具有低成本、高效率的优势，还能减少能源在传输过程中的损耗，提高能源利用率。
分布式光伏还可有效缓解电网负荷压力，促进电力的分布式生成和消费。
分布式光伏发电利用太阳能这一清洁、可再生的能源进行发电，几乎不产生任何温室气体排放，对减少碳足迹、应对气候变化具有重要意义。
与传统的煤电、核电等能源形式相比，光伏发电对环境的负面影响极小，是实现碳中和目标的关键技术之一。
随着光伏组件成本的持续下降以及效率的提升，分布式光伏发电项目的初期投资不断降低，经济回报逐步提高。
分布式光伏发电不仅能够降低电费支出，改善电力自给自足的能力，还可以通过向电网出售剩余电力获得收益。
因此，分布式光伏发电被认为是具有较好经济效益的清洁能源项目。
在农业领域，分布式光伏发电系统也有着广泛的应用前景。
农业大棚屋顶、农田空地等空间均可用来安装光伏系统，既能为农业生产提供清洁能源，还能通过双重利用土地实现农光互补。
例如，光伏系统能够为农业灌溉、农田温室提供电力支持，同时还可提高土地的经济效益。
为应对环境挑战和能源紧张问题，世界各国纷纷加大对可再生能源的投资与支持。
根据国际可再生能源署（IRENA）的报告，可再生能源（风能、太阳能、水能等）的全球装机容量逐年增长，特别是太阳能光伏发电技术的进步，推动了其在全球范围内的快速普及。
分布式光伏发电设计方案
分布式光伏发电设计方案分布式光伏发电是指在电力需求点附近建设光伏发电系统，将太阳能转化为电能，减少传输损耗，提高电力利用效率。
下面是一个分布式光伏发电设计方案，主要包括选址、组件选择、系统设计和经济效益分析。
选址阶段，首先需要找到适合建设光伏发电系统的地点。
优先考虑阳光充足、无遮挡物的地区，比如屋顶、空地等。
同时，要考虑到附近的电力需求，以便在发电预期产能满足附近需求的基础上获得更高的经济效益。
组件选择阶段，根据选址情况和预期发电容量，选择适合的光伏电池组件。
一般来说，高效率、长寿命和稳定性好的组件是首选。
同时，考虑到成本控制和发电效率，可以选择单晶硅、多晶硅或薄膜组件。
此外，还需要选择逆变器和支架等其他辅助设备。
系统设计阶段，需要确定光伏阵列的布局方式和连接方式。
根据选址情况和组件容量等因素，可以选择平台式、斜面式或跟踪式等布局方式。
同时，要考虑到光伏阵列与电网的连接方式，可以选择并网或与储能设备连接。
此外，还需要考虑到防雷、防尘和保养等因素，设计相关的安全措施和维护计划。
经济效益分析阶段，需要计算发电系统的预期发电量、收益和投资回收期。
根据选址、组件容量和太阳能资源等因素，使用太阳能辐射模型计算每年的发电量。
然后根据当地的电价和电网政策，计算每年的收益。
与此同时，计算建设光伏发电系统的投资成本，包括组件、逆变器和支架等设备的购买成本以及安装和维护的费用。
最后，根据每年的收益和投资成本，计算投资回收期，评估分布式光伏发电系统的经济效益。
总之，分布式光伏发电设计方案需要考虑选址、组件选择、系统设计和经济效益分析等因素。
在设计过程中，要充分利用太阳能资源，提高发电效率，同时控制投资成本，实现经济效益的最大化。
分布式光伏发电项目设计方案
分布式光伏发电项目设计方案第一节并网设计技术方案一、光伏发电系统设计1.本光伏并网发电项目推荐采用分块发电、集中并网方案，最终实现将整个光伏并网发电系统接入高压交流电网进行并网发电。
2.每个光伏并网发电单元的电池组件采用串并联的方式组成多个光伏电池阵列，光伏电池阵列所发的直流电能输入光伏方阵防雷汇流箱后接入直流配电柜，然后经光伏并网逆变器和交流防雷配电柜并入0.27KV、最终升压至10KV配电装置。
3.光伏发电系统原理构成系统的基本原理：太阳能电池组件所发直流电通过光伏并网逆变器逆变成50Hz、270V的交流电，经交流配电箱与用户侧并网，向负载供电，或者经过升压变电，接入电网。
本项目并网接入系统方案采用10KV高压并网。
图3-1 光伏电站系统原理示意图本工程光伏发电系统主要由光伏电池板（组件）、逆变器及并网系统（配电升压系统）三大部分组成。
二、电站直流逆变系统设计1.为了更好地防雷和方便维护，可先将太阳电池子阵列单元通过直流防雷配电汇流箱后，再接入配电房的直流配电柜。
光伏电站各区域的配置如表3-3所示：表3-5各区设备配置表2.系统电气接线图图光伏电站1MWp单元电气构成图3.电缆敷设方案1）电缆敷设：（1）电池组串与汇流箱的连接电缆，垂直方向沿电池组件安装支架敷设，水平方向大棚预留通道电缆沟敷设至就近配电室内。
（2）除火灾排烟风机、消防水泵等消防设施所需电缆采用耐火电缆外，其余均采用阻燃、凯装电缆。
2）电缆防火及阻燃措施：（1）在电缆主要通道上设置防火延燃分隔措施，设置耐火隔板、阻火包等。
（2）墙洞、盘柜箱底部开孔处、电缆管两端、电缆沟进入建筑物入口处等采用防火封堵。
（3）电缆防紫外线照射措施：本工程所有室外电缆敷设，将沿光伏电池板下、埋管、电缆槽盒或沿电缆勾敷设，以避免太阳直射，提高电缆使用寿命。
三、防雷接地设计1.直击雷防护（1）光伏电池方阵区域直击雷防护：根据项目场地的地形特征和地质特点，在光伏阵列区域不单独设置避雷针，仅在光伏发电组件支架顶部安装短小的避雷针进行直击雷防护。
分布式光伏电站设计流程
分布式光伏电站设计流程设计分布式光伏电站的流程可以分为以下几个步骤：1.需求分析：首先要确定客户的需求，包括电站规模、发电能力、建设成本等。
了解客户的使用情况和用电负荷，结合当地光照条件和电网接入情况，确定设计目标。
2.地勘和测量：在选定的建设区域进行地勘和测量，了解地质地貌情况、气候特征和光照强度等，以便选择合适的光伏电站类型。
同时还需测量用地面积和有无阻碍物影响光照状况。
3.概念设计：根据需求和测量结果，进行初步设计。
包括选址和布局设计，确定光伏模块的数量和布局方式，考虑太阳能追踪技术的应用，地面光伏、山体光伏、屋顶光伏等。
4.经济性分析：对设计的光伏电站进行经济性分析，包括投资和运营成本、发电量和收益预测等。
可以使用现金流量分析和财务评估等方法，判断投资回收期和利润水平。
5.详细设计：进行详细设计和计算，包括光伏模块的选型和布置、逆变器和光伏组串的匹配、电池组和电网接入设计等。
同时还需考虑光伏电站的安全性和可靠性，设计防雷保护、逆变器保护等设施。
6.评审和审批：将详细设计方案提交给相关部门进行评审和审批，包括环保部门、电力公司等。
经过审批后，在符合规定的前提下，可以开始建设光伏电站。
7.施工和安装：按照设计方案进行光伏电站的施工和安装。
包括土建建设，设置光伏模块支架和逆变器，连接光伏组串和电网接入等。
同时还需进行质量检查和安全措施落实。
8.调试和验收：完成施工后进行调试和验收，包括系统连接和输出功率测试等。
确保光伏电站的正常运行和产生预期的电量。
9.运维和监控：在光伏电站投产后进行运维和监控。
包括定期检查设备状况、清洁维护光伏模块、随时监控发电数据等，确保光伏电站的稳定和高效运行。
10.故障处理和优化：及时处理光伏电站的故障，包括设备故障、电网故障等。
另外还需对系统进行优化，进行光伏模块的调整和清洗、逆变器的调试和故障排除等。
在设计分布式光伏电站时，还需考虑环保和可持续性，选择合适的电站类型和技术，减少环境污染和资源浪费，提高能源利用效率。
分布式光伏光伏发电系统初步设计
分布式光伏光伏发电系统初步设计
一、分布式光伏发电系统设计目标
本初步设计要求中，分布式光伏发电系统设计的基本要求是：设计出
一套具有安全可靠、经济灵活的分布式光伏发电系统，能够有效地利用分
布式光伏发电，采用可靠的控制和监测系统，保障分布式光伏发电系统的
可靠运行和稳定性。
二、分布式光伏发电系统设计指标
1、光伏发电效率：应尽量提高光伏发电系统的发电效率。
2、电网供应能力：光伏发电系统的负荷应符合电网规范和负荷要求，使得能够在电网供应统括的范围内，实现电网对光伏发电系统的供电能力。
3、可靠性：系统可靠性应尽可能高，能满足发电系统的稳定性要求，以及保证发电的可靠性，确保用户的用电安全。
4、系统经济性：分布式光伏发电系统的经济性应尽可能优良，确保
分布式光伏发电系统在运行过程中的经济性能。
三、分布式光伏发电系统基本组成
1、光伏发电机组：光伏发电机组是本分布式光伏发电系统的核心部件，主要由光伏阵列、逆变器、电池等组成，主要负责将太阳辐射变为电能。
2、控制和监测系统：控制和监测系统是分布式光伏发电系统的重要
组成部分，主要是由电池监测系。
光伏初步设计
一、工程任务开发利用可再生能源是国家能源发展战略的重要组成部分，增加新能源是未来发展的趋势，项目所在地太阳能资源条件较好，非常适合建设光伏电站。
基于本地地理环境光照资源好，开发利用太阳能资源建设光伏电站具有得天独厚的优越条件和广阔的前景，符合国家产业政策。
二、工程规模本项目拟利某厂区厂房屋顶安装分布式屋顶光伏，光伏系统容量为 5MWp，运行方式为自发自用余电上网。
本工程分为光伏发电系统，高压接入系统与控制中心等要素组成。
光伏发电系统主要由太阳电池阵列、逆变器及升压系统三大部分组成，其中太阳电池阵列及逆变器组合为发电单元；高压接入系统主要由高压开关柜及相关微机保护装置组成；控制中心主要负责光伏系统与用户负荷间的协调运行，系统由控制中心集中控制，统一调度。
三、总体方案本项目建设总容量 5MWp，光伏所发电能首先满足厂区生产使用，余电上网。
四、项目范围该项目本阶段的主要研究范围包括：（1）确定项目任务和规模，并论证项目开发必要性及可行性。
（2）确定光伏组件及逆变器的型式及主要技术参数，光伏阵列设计及布置方案，并计算光伏系统发电量。
（4）拟定工程总体布置，建筑结构形式、布置和主要尺寸，拟定土建工程方案和工程量。
五、逆变器（1）按功率分类并网逆变器可分为小型、中型、大型逆变器三种。
小型逆变器一为 10kW 以下，中型逆变器为：10kW～100kW；大型逆变器为：100kW 以上。
（2）按输出相数分类按并网逆变器的额定输出功率、输入光伏组串数量、输出为三相或单相，无蓄电池的并网光伏发电系统的逆变方案可分为集中型逆变方案和组串型逆变方案两种。
a.集中型逆变方案集中型逆变方案是指并网光伏发电系统通过集中型并网逆变器将太阳电池方阵输出的直流电能转换为与低压电网在电压上同频、同相、幅值相同，且三相平衡的三相交流电能。
集中型逆变器的单机容量一般由 10kW 至几百 kW 不等。
集中型逆变器具有功率大、体积大、重量重、发热量大、IP 防护等级不高的特点，一般设计成标准电气柜体或箱体，室内安装。
分布式光伏光伏发电系统初步设计
分布式光伏光伏发电系统初步设计分布式光伏发电系统是指将光伏发电设备分散布置在建筑物上，通过独立的逆变系统将直流电转换为交流电，并馈入室内用电系统或并网。
基于分布式光伏的发电系统，可以在建筑物上安装太阳能光伏电池板，将光能转换为电能，满足建筑物的用电需求，同时，多余的电能可以反向馈入电网，实现自给自足或余电上网。
1.光伏电池板：在合理的位置和朝向上安装光伏电池板，以最大程度地吸收太阳能，并将其转换为电能。
光伏电池板可以采用单晶硅、多晶硅或薄膜太阳能电池板等，视具体情况而定。
2.逆变器：逆变器是将光伏电池板输出的直流电转换为交流电的关键设备。
逆变器应具有高效率和稳定的电流输出，同时能够自动监测电网情况，并根据需要进行电流调节。
逆变器还应具备保护系统，如过压保护、过流保护等，以确保系统的安全运行。
3.储能装置：储能装置可以将多余的电能储存起来，以备不时之需。
电池组、超级电容器等都可以作为储能装置使用。
储能装置可在光伏能量供应不足的时候输出储存的电能，或在夜间等无光条件下供电。
4.网络连接与控制系统：通过网络连接，将分布式光伏发电系统与室内用电系统或电网连接起来。
控制系统可以对发电系统进行监测和控制，实现最佳发电扩展和优化调度。
5.安全与维护设施：为确保分布式光伏发电系统的安全运行，我们还需考虑防止雷击、电流反冲等各种安全措施。
此外，需要定期检修、维护和清洁光伏电池板，以保持其发电效率。
6.成本与效益评估：最后，对分布式光伏发电系统的成本与效益进行综合评估。
成本包括设备采购、安装、运营与维护等方面，效益则包括发电量、节约用电费用、环境效益等方面。
根据评估结果，可以确定分布式光伏发电系统的可行性和经济性。
通过上述初步设计，可以实现分布式光伏光伏发电系统的建设与运行。
该系统可以有效地利用太阳能资源，为建筑物提供电能，并减少对传统电网的依赖，同时减少碳排放，降低环境污染。
随着技术的不断发展和成本的降低，分布式光伏发电系统将逐渐成为未来建筑物能源供应的重要方式。
分布式光伏发电项目设计方案
分布式光伏发电项目设计方案一、项目背景与目标随着能源需求的快速增长和环境保护意识的提高，分布式光伏发电项目逐渐成为一种可持续发展的能源解决方案。
该项目旨在利用光能资源，在分布式网络中建立光伏发电系统，提供可靠、安全、可持续的清洁能源。
二、项目规模与投资1.项目规模：根据所选地区的日照条件和能源需求，确定光伏发电项目的容量。
初步规划为XX兆瓦（MW）。
2.投资估算：考虑到光伏发电设备和系统的投资、土地租赁、电网接入等费用，初步估算该项目的总投资为X万元。
三、项目位置与选址1.地理条件：选择具有充足光照资源、适宜光伏发电的地区作为项目选址。
2.土地选择：确定用地面积，并选取空旷、平整、无遮挡物的土地，以确保光伏板的发电效果。
四、光伏发电系统设计1.组件选择：根据项目规模，选择高效、可靠的光伏组件。
考虑到成本、性能和可靠性方面，推荐使用XX品牌的光伏组件。
2.逆变器：选择高效、稳定的逆变器，将光伏组件转化为交流电。
3.接线与配电：设计合理的电缆和配电系统，确保光伏发电系统的安全运行。
4.电力储存：考虑光伏发电系统的不稳定性和电网接入条件，建议配备电池储能系统，以存储和平衡电能。
五、项目运营与管理1.电网接入：与当地电网公司进行合作，与电网相连接，将发电的电能注入电网。
2.维护与保养：建立定期检查和维护计划，确保光伏组件和系统设备的正常运行。
3.数据监测与分析：安装监测设备，实时监测光伏发电系统的发电情况和功率输出，并进行数据分析，以便优化项目运行。
4.政策支持：了解并享受国家和地方的政府支持措施，如电价补贴和税收优惠，以提高项目的经济效益。
六、环境和社会效益1.环保效益：光伏发电项目对减少能源消耗、减少温室气体排放具有显著的环境效益，有助于改善空气质量和减缓气候变化。
2.就业机会：项目建设和运营阶段将创造大量就业机会，促进当地经济发展和社会稳定。
3.健康与安全：在项目设计和运营过程中，注重环境保护和职业健康安全，确保项目的安全运行。
光伏发电设计方案
光伏发电设计方案一、引言光伏发电作为近年来备受关注的清洁能源之一，在能源领域具有广阔的应用前景。
为了促进清洁能源的发展，本文将针对光伏发电的设计方案进行研究与讨论。
二、光伏发电原理光伏发电利用太阳光的辐射能将其转化为电能。
太阳光照射到光伏电池上，激发电池内的光生电荷，形成正负电荷分离。
电荷的分离产生电压，从而形成电流。
通过适当的电路连接和光伏组件的布局，可以实现光伏发电系统的输出。
三、设计方案一：分布式光伏发电系统分布式光伏发电系统是将光伏组件安装在建筑物屋顶或其他地面空闲区域的一种方式。
该方案具有以下优势：1. 空间利用率高：通过充分利用建筑物屋顶或地面空闲区域，可以实现光伏系统的大规模安装，提高能源利用效率。
2. 储能与供电稳定性：分布式光伏发电系统可以与储能设备结合，将多余的电能储存起来，以供夜间或阴天的使用，从而提高供电的稳定性。
3. 环境友好：光伏发电系统不会产生污染物和温室气体，对环境友好，有助于减缓气候变化。
四、设计方案二：集中式光伏发电系统集中式光伏发电系统是将大规模的光伏组件集中安装在一个区域内的一种方式。
该方案具有以下优势：1. 建设成本低：集中式光伏发电系统可以通过规模效益降低建设成本，并且便于维护和管理。
2. 电能输送效率高：由于光伏组件集中安装，电能输送的损耗较小，可以提高输电效率。
3. 实施监控与管理：集中式光伏发电系统可以通过建立监控和管理系统，对光伏组件进行实时监测和维护，提高系统的可靠性和稳定性。
五、设计方案三：光伏与储能系统结合光伏与储能系统的结合是将光伏发电系统与储能设备相结合，以实现电能的存储和调配。
该方案具有以下优势：1. 能源存储：通过储能设备的加入，可以将多余的电能储存起来，以备不时之需，解决光伏发电在夜间或阴天供电不足的问题。
2. 调配灵活：光伏与储能系统结合后，电能的供应可以更加灵活，根据需求进行调配，满足不同场景的用电需求。
3. 可再生能源的最大化利用：光伏与储能系统结合可以最大化利用太阳能资源，提高可再生能源的比例，减少对传统能源的依赖。
分布式光伏光伏发电系统初步设计
3）可对区域电力的质量和性能进行实时监控，非常适合向农村、牧区、山区，发展中的 中、小城市或商业区的居民供电，可大大减小环保压力；
4）分布式发电的输配电损耗很低，甚至没有，无需建配电站，可降低或避免附加的输配 电成本，同时土建和安装成本低；
（4）系统安装功率P的估算
一般来说，屋顶光伏系统安装功率最大的限制因素就是屋顶的面积。实际工程 中，可以根据拟选用的主流的光伏电池板制造厂家的产品进行大体估算。例如，北 京地区可以按照40～50W/m2进行估算。工程的实际安装功率还要根据业主的实际需 求以及光伏电池板的排布形式来最终确定。需要指出的是，系统安装功率P。是在标 准测试条件(光照强度1000W／m2的太阳光照射在倾角为37°的斜面上)下得到的峰值 功率，而不是实际的发电功率。
6、其他需要注意的问题及结语
所要注意的有遮挡设计、火灾危险控制和意外天气损害等问题。 最后，总结出分布式光伏并网系统设计流程为先确定发电量的评估，其 中包括气候的评估、倾斜面对太阳辐射的确定、所购光伏系统的效率、系统 安装功率的计算和发电量计算；再配置系统组件，最后搭配系统。
在这众多的优势下，分布式光伏发电系统还能配合现今国内化石能源供电系统，完善 化石能源供电系统的不足和补充加强电网供电的普及；分布式光伏发电系统设计适合 应用于边远山区和特殊情况下小型用电器应用和一般性照明；并且此设计可加深自己 对光伏发电系统的安装调试能力。
2、总体技术方案
城市中土地资源紧张、各种建筑物林立，适宜采用分布式发电，通常为 屋顶光伏发电系统。除示范工程或特大工程外，系统发电功率不会很大，通 常设计简单的并网系统就能满足需求。光伏组件阵列通过汇流箱汇流后接入 逆变器，从逆变器输出的电能通过并网装置接入低压电网。
污水处理厂350KW分布式光伏发电项目初步设计方案
污水处理厂350KW分布式光伏发电项目初步设计方案一､概述本项目是建设在江阴周庄镇周东污水处理厂房屋顶上,方案一采用功率255Wp的晶体硅电池组件,由于屋面面积较小,考虑到安装容量采用倾角5°铺设方式,总安装容量约为350.880kWp｡方案二采用功率255Wp的晶体硅电池组件,采用钢砼屋面传统安装方式,倾角为20°铺设方式｡总安装容量约为282.03kWp｡系统采用用户侧低压并网方式(380V),多点并网方式｡系统无蓄电池储能设备(将电网作为储能单元)｡其中多晶硅太阳能电池的转换效率超过17%,组件效率超过15%,并网逆变器工作效率为98%｡整个系统由太阳能电池组件,并网逆变器,交流配电柜,监控设备等组成｡1.1 设计范围设计范围包含由建筑屋顶光伏组件至并网柜接线端子,主要包括光伏组件排布､方阵组串设计､逆变系统设计､交流配电柜设计､综合监控系统､线缆选型及敷设设计｡1.3､地理位置及太阳能资源情况太阳能是取之不尽､用之不竭的清洁能源,我们可以充分利用其光电效应开发各种各样的太阳能光伏电池,电池经过串并联且封装之后得到组件,多个组件形成太阳能电池方阵,然后再联合逆变器､控制器等装置,最终形成一个完整的太阳能光伏发电系统｡随着科技技术的不断发展和传统能源的日益减少,太阳能光伏发电在未来能源结构中将占据重要地位｡江阴周庄镇周东污水处理厂位于江苏省南部,北纬31°40′34″至31°57′36″,东经119°59′至120°34′30″｡长江三角洲太湖平原北端｡东接张家港,南临无锡,西连常州,北对靖江｡江阴地处太湖水网平原北端,长江南部冲积平原,全境地势平缓,平均海拔6米左右,西南边缘地势偏低,中部､东北部有零星低丘散布其间,地势较高亢｡中部山丘多在海拔200米左右,以定山273.8米为最高,东北部黄山海拔91.7米｡滨临长江,全境有干､支河流550余条｡江阴属北亚热带季风性湿润气候年平均气温16.7℃,年降雨量1040.7毫米｡四季分明,冬季阴冷潮湿,夏季较炎热,春秋季节气候宜人,太阳年辐射总量115.7千卡/平方厘米｡一年中太阳辐射月总量以7月和8月最多,分别为13.5千卡/平方厘米和13.7千卡/平方厘米;12月和1月最少,均为6.3千卡/平方厘米｡该地区属于我国第四类太阳能分布地区,年日照时数约1000小时｡二､技术方案1.1､电气设计方案本项目采用并网光伏发电系统,该系统由光伏组件,并网型逆变器､交流配电柜及综合监控系统等组成｡太阳能通过光伏组件转化为直流电;一定数量光伏组件串联组成若干个光伏组件串以满足所需的输出电压要求,若干光伏组件串接入光伏组串式并网逆变器,并网逆变器将直流电转化为与电网同步的正弦交流电汇入电网｡用户侧光伏并网系统原理如图所示｡光伏方阵设计1)太阳能电池组件选择本系统选用单个组件功率255Wp的多晶硅组件,具体参数见下表｡短路电流 A 8.88工作温度℃44(±2)最大系统电压V 1000V DC(IEC)最大串联电流 A 15A输出功率公差W 0~3光电转化效率% 15.6组件尺寸Mm 1650×992×35组件重量kg 18.62)阴影遮挡分析在光伏系统排布方案设计时,首先考虑屋面的阴影遮挡情况,一般考虑冬至日9:00~15:00时间段内无遮挡,根据江苏省地区冬至日各个时段的高度角和方位角,可以计算出阴影遮挡情况｡3)光伏阵列角度选择确定屋顶安装区域后,将确定光伏阵列的安装角度和方位｡在光伏系统设计时,应尽可能选择正朝南的方向采用全年发电量最大的倾角安装光伏阵列,根据江苏省地区太阳辐射情况数据,江苏省地区光伏系统输出全年最大的光伏阵列倾角为23°,但考虑到安装容量的情况,太阳能电池组件方案一采用倾角5°铺设的形式,结构安装形式如下:5）光伏系统排布方案､逆变器及方阵组串设计1.2､方案一光伏组件采用倾角5°铺设,组件总数量为1376块,,系统总装机容量350.880kWp｡1.3､并网逆变器选择考虑到建筑朝向及安装角度,尽可能将处于相同发电情况的光伏阵列接入同一台逆变器,考虑到后续容量升级,本项目选用组串式并网逆变器,光伏阵列的组串设计需满足逆变器的直流工作电压范围,同时其最大功率输出电压应满足并网逆变器的最大功率点跟踪(MPPT)范围｡并网逆变器直流工作电压最大为900VDC,MPPT电压范围为450~850VDC｡表 1 屋面光伏阵列排布及逆变器情况1.4､方案二光伏组件采用钢结构20°倾角铺设的形式,组件总数量为1106块,组件采用多晶硅255Wp,系统总装机容量282.034kWp｡结构安装形式如下:1.5､并网逆变器选择考虑到建筑朝向及安装角度,尽可能将处于相同发电情况的光伏阵列接入同一台逆变器,考虑到后续容量升级,本项目选用组串式并网逆变器,光伏阵列的组串设计需满足逆变器的直流工作电压范围,同时其最大功率输出电压应满足并网逆变器的最大功率点跟踪(MPPT)范围｡并网逆变器直流工作电压最大为900VDC,MPPT电压范围为450~850VDC｡表 2 屋面光伏阵列排布及逆变器情况1.6､保护措施1)输出控制本工程采用的逆变器在输出功率≥50%额定功率,电网波动<5%情况下,交流输出电流总谐波分量(THD)<3%｡在运行过程中,并网逆变器实时采集交流电网的电压信号,通过闭环控制,使得逆变器的交流输出电流与电网电压的相位保持一致,所以功率因数能保持在1.0附近｡2)“孤岛效应”防护选用的专用并网逆变器采用被动式和主动式两种“孤岛效应”检测方法｡被动式检测实时检测电网电压的幅值､频率和相位,当电网失电时,会在电网电压的幅值､频率和相位参数上,产生跳变信号,通过检测跳变信号来判断电网是否失电｡主动式检测对电网参数产生小干扰信号,通过检测反馈信号来判断电网是否失电,其中一种方法就是通过测量逆变器输出的谐波电流在并网点所产生的谐波电压值,从而得到电网阻抗来进行判断,当电网失电时,会在电网阻抗参数上发生较大变化,从而判断是否出现了电网失电情况｡当并网逆变器检测到电网失电后,会立即停止工作,当电网恢复供电时,并网逆变器并不会立即投入运行,而是需要持续检测电网信号在一段时间(如90秒钟)内完全正常,才重新投入运行｡3)防雷接地(1)防雷保护设计避雷及接地保护系统分直击雷的防护和感应雷的防护两种系统,达到避雷保护效果｡直击雷的防护:根据光伏组件方阵的高度和占地面积,直击雷的防护采用与建筑已有的避雷网连接｡感应雷的防护:在太阳能电池支路汇流接入并网逆变器前,共有两级避雷防护,一级在光伏阵列防雷汇流箱中,在汇流箱的输出端的正､负相上分别安装1个电源避雷器,二级是在直流配电柜中每个直流配电单元输出端的正､负相上分别安装1个电源避雷器,接地端与楼顶建筑预留出的接地点连接｡在并网逆变器交流输出侧,在低压交流配电柜输出端安装有避雷器来作为防雷设施｡(2)接地保护设计光伏发电系统的安装支架､设备基础､设备外壳等通过接地扁钢或接地电缆接至建筑专业预留的接地点,接地电阻不大于4Ω｡3､系统运行方式(1)白天:光伏组件阵列将太阳能转换为直流电,再经由并网逆变器转变为可为用电设备供电的交流电｡(2)夜晚:夜间太阳能发电系统不提供电力,用电设备由电力公司提供的常规电力供电,包括光伏发电系统设备(并网逆变器等)用电｡系统能效分析4､太阳能发电效率根据以往工程经验,利用RETScreen软件对固定式安装进行优化设计,其安装参数如下:安装倾角:0系统损耗细项如下:逆变损耗: -4% 其它光伏阵列损耗: -10% 其它电力调节损耗: -8%综合以上损失,固定式安装的系统效率为79.48%｡5､发电量光伏发电系统的寿命很长,太阳电池组件寿命在20-25年,逆变器寿命在12年以上,而且在25年到期之后,太阳电池组件仍然有设计功率85%的发电功率,可以继续并网发电｡根据太阳能发电系统所处平面的年太阳辐射量,可以计算出太阳能发电系统年发电量,其计算公式为:123t pv x P H S ηηηη=⨯⨯⨯⨯⨯其中P 为年太阳电池发电量;tH 为年太阳辐射量; pvS 为太阳电池组件面积;x η为考虑了温度修正因子的组件效率,()1x e x p T T πηηβ⎡⎤=⨯--⎣⎦,其中e η为AM1.5,1000W/m2辐照量､25℃时的太阳电池组件效率,πβ为温度修正因子,p T 为标准条件下的温度25℃,xT 为与环境温度T α有关的值,可通过Evan 公式()20219832800x NOCt T T K ατ-=++⨯,其中K τ为月晴空指数,NOCt 为太阳电池组件的标称工作温度,本项目太阳电池组件效率为14.48%,标称工作温度NOCt 为45℃,功率温度影响因子πβ为-0.47%/℃;1η为逆变器效率,一般平均为95%;2η为其它光伏损耗,如灰尘覆盖､组件匹配损失､不可利用的太阳辐射损失､最大功率点跟踪精度､直流电路损失等,一般为92%(温度影响因子在x η中考虑);3η为交流并网效率,即从逆变器输出至配电电网的传输效率,其存在的损耗主要为电力调节损失,该效率一般为92%｡方案一将上述气象参数及组件性能参数带入光伏系统发电量计算公式可得首年发电量为349627kWh｡考虑太阳电池组件10年后效率衰减至90%,25年后效率衰减至85%,25年累计发电量7819470.548kWh,25年年均发电量318033kWh｡方案二将上述气象参数及组件性能参数带入光伏系统发电量计算公式可得首年发电量为2896591kWh｡考虑太阳电池组件10年后效率衰减至90%,25年后效率衰减至85%,25年累计发电量6538161.823 kWh,25年年均发电量263484kWh｡技术经济分析江阴当地工业用电约0.7元/度电,分布式光伏电站的国家补贴将为0.42 元/度电｡按上述测算,方案一每年节约电费和收到政府补贴合计约35万｡静态投资回收期约8年｡方案二每年节约电费和收到政府补贴合计约30万｡静态投资回收期约9-10年｡。

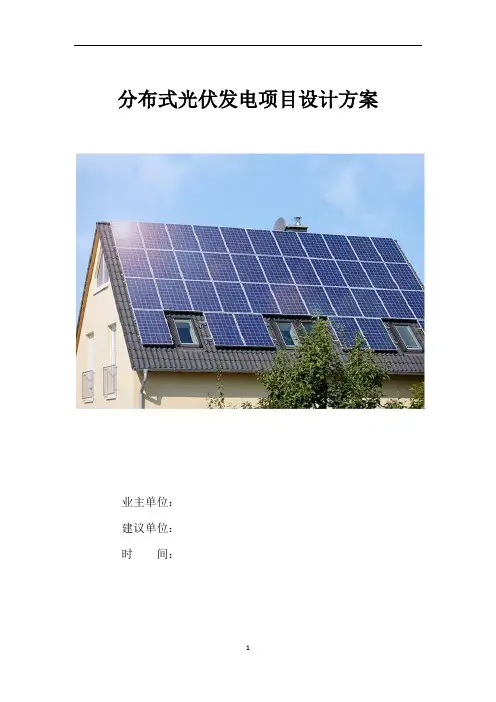

分布式光伏发电项目设计方案
分布式光伏发电项目设计方案一、项目概述分布式光伏发电项目是指将光伏电站建设在各个用电负荷区域附近的小型发电装置。
该项目采用太阳能光伏电池板将太阳能转化为电能，并通过逆变器将直流电转化为交流电，供应给附近的用户。
该项目可减少输电损耗，提高电能利用效率，同时减少对传统电网的压力，节约能源并减少环境污染。
二、项目设计流程1.选址与规划：根据当地的光照资源和用电需求，选择适当的用地进行建设，并进行项目规划，包括太阳能电池板布局、逆变器设置以及电网连接等。
2.光伏电池板安装：根据规划设计，在选定的用地上安装光伏电池板，确保光伏电池板能够最大限度地吸收太阳能，提高发电效率。
3.逆变器设置：根据项目规划，将逆变器安装在适当的位置，将光伏电池板产生的直流电转化为交流电，并保证电能质量符合国家标准。
4.电网连接：将分布式光伏发电项目与当地的电网进行连接，将发电的电能注入电网，供应给附近的用户。
5.监控与维护：在项目建成后，建立远程监控系统，及时了解发电情况，并定期进行维护保养，确保光伏发电系统的正常运行。
三、项目设计原则1.光伏电池板选型：选择高效转换率、耐用、抗风雨和高温的太阳能电池板，确保项目寿命和发电效率。
2.逆变器选型：选择符合国家标准的逆变器，能够将直流电转化为高质量的交流电，并具备防雷击和过载保护功能。
3.电网连接与接入点：与当地的电力公司进行协商，确定电网连接点，确保项目与电网的兼容，同时满足电力公司的要求。
4.安全设计与防护措施：在项目设计中，考虑自然灾害（如风暴、洪水等）和人为破坏的因素，采取相应的防护措施，确保项目的安全运行。
5.环保设计：在项目建设中，选择可再生的材料和环保的施工工艺，减少对环境的影响。
并注重建设过程中的生态保护和生态恢复工作。
四、项目影响评估1.经济影响：通过分布式光伏发电项目，可以减少对传统电力的需求，降低用电成本。
同时，可创造就业机会，促进当地经济发展。
2.环境影响：分布式光伏发电项目利用太阳能发电，无需燃烧化石燃料，减少温室气体排放，对环境影响较小，并对当地的生态环境具有一定的保护作用。
分布式光伏光伏发电系统初步设计20页PPT
6、法律的基础有两个，而且只有两个……公平和实用。——伯克 7、有两种和平的暴力，那就是法律和礼节。——歌德
8、法律就是秩ቤተ መጻሕፍቲ ባይዱ，有好的法律才有好的秩序。——亚里士多德 9、上帝把法律和公平凑合在一起，可是人类却把它拆开。——查·科尔顿 10、一切法律都是无用的，因为好人用不着它们，而坏人又不会因为它们而变得规矩起来。——德谟耶克斯
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿
谢谢！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地面反射辐射量计算。但各向同性模型只适用于倾斜面正朝向赤道的情况，而不能计算倾斜
面斜朝向的情况。在此基础上，再由各向异性模型来计算倾斜面斜朝向的情况。其示意图如
下：
α角 太阳高度角
太阳辐射 量
光伏板安装平 面
水平面辐射量H
光伏板垂直辐 射量Ht
光伏板安装面β角 水平面
a、近似计算
Ηt=Η{sin(α+β)/sinα}+D
（5)发电量计算 由上述材料得：
日期序号。
（3)光伏系统的效率
能量在光伏系统的每个环节都会产生损失。太阳能经光伏阵列转化为电 能传输过程中的损失包括组件匹配损失、太阳辐射损失、偏离最大功率点损 失以及直流线路损失等。如：光伏阵列效率约为85％。逆变器的转换效率可 取为95％，交流并网效率可取为95％。因此，光伏系统的总效率约为n=85％ ×95％×95％=77％。
2、总体技术方案
城市中土地资源紧张、各种建筑物林立，适宜采用分布式发电，通常为 屋顶光伏发电系统。除示范工程或特大工程外，系统发电功率不会很大，通 常设计简单的并网系统就能满足需求。光伏组件阵列通过汇流箱汇流后接入 逆变器，从逆变器输出的电能通过并网装置接入低压电网。
其光伏系统组成图如下
太阳能电池板
(1)
Hale Waihona Puke 式中：Ηt为倾斜面上太阳辐射量，Η为水平面上太阳辐射量；α为中午 时分的太阳高度角；β为方阵倾角；D为散射辐射量。中午时分的太阳高度角 有一个简单的推导出的公式：
（2） a 90 -
式中：
为项目所在地的纬度， 为太阳的赤纬角，可由库伯公式来
计算，即6=23．45×sin(360／365×(284+n))，n=1～365，为一年中某日的
3）可对区域电力的质量和性能进行实时监控，非常适合向农村、牧区、山区，发展中的 中、小城市或商业区的居民供电，可大大减小环保压力；
4）分布式发电的输配电损耗很低，甚至没有，无需建配电站，可降低或避免附加的输配 电成本，同时土建和安装成本低；
5）可以满足特殊场合的需求，如用于重要集会或庆典的(处于热备用状态的)移动分散式 发电车；
基于以上问题，人们把目光渐渐的投向分布式光伏发电系统分布式光伏发电系 统特点具有：
1）分布式发电系统中各电站相互独立，用户由于可以自行控制，不会发生大规模停电事 故，所以安全可靠性比较高；
2）分布式发电可以弥补大电网安全稳定性的不足，在意外灾害发生时继续供电，已成为 集中供电方式不可缺少的重要补充；
1）需要依赖长距离输电线路送电入网，同时自身也是电网的一个较大的 干扰源，输电线路的损耗、电压跌落、无功补偿等问题将会突显；
2）大容量的光伏电站由多台变换装置组合实现，这些设备的协同工作需 要进行同一管理，目前这方面技术尚不成熟；
3）为保证电网安全，大容量的集中式光伏接入需要有LVRT等新的功能， 这一技术往往与孤岛存在冲突。
（4）系统安装功率P的估算
一般来说，屋顶光伏系统安装功率最大的限制因素就是屋顶的面积。实 际工程中，可以根据拟选用的主流的光伏电池板制造厂家的产品进行大体估 算。例如，北京地区可以按照40～50W/m2进行估算。工程的实际安装功率还 要根据业主的实际需求以及光伏电池板的排布形式来最终确定。需要指出的 是，系统安装功率P。是在标准测试条件(光照强度1000W／m2的太阳光照射在 倾角为37°的斜面上)下得到的峰值功率，而不是实际的发电功率。
分布式光伏光伏发电系统初步设 计
目录 1、分布式光伏发电系统的研究目的意义、发展现状和未来发展趋 势 2、总体技术方案 3、发电量预测 4、系统组件选型 5、系统设计 6、其他需要注意的问题及结语
1、分布式光伏发电系统的研究目的意义、发展现 状和未来发展趋势
•当今全球化石能源短缺和面临枯竭，光伏发电将解决能源短缺，更替等问题 提供可行性方法和途径；光伏并网发电技术是当今世界新能源的发展趋势， 我国出现大范围的雾霾天气，对环境以及人体造成诸多损害，而大力发展绿 色、无污染的可再生能源是人类可持续发展的必由之路,太阳能光伏发电是 一种新型的可再生能源发电方式，光伏发电指采用光伏组件，将太阳能直接 转换为电能的系统。目前光伏发电主要分为两种：一种是集中式光伏电站（ 地面电站） ，另一种是分布式光伏电站。分布式发电通常是指利用分散式 资源，装机规模较小的、布置在用户附近的发电系统。其中集中式光伏电站 的建设，在节能降耗的同时，也暴露出以下缺点：
控制器
逆变器
并网柜
电网
蓄电器 用电器
配电柜
3、发电量预测
（1）常年的气候条件（查资料）
（2）倾斜面光伏阵列太阳辐射度的计算方法
在选择某一日期光伏阵列的最佳倾角(日均太阳辐射度最大时的角度)时，需要根据资料中
得到的水平面上的太阳辐射量，换算成相应倾角上的太阳辐射量。用各向同性模型来确定倾
斜面正朝赤道的情况，将倾斜面上的太阳辐射总量分成直接太阳辐射量、天空散射辐射量和
6）调峰性能好，操作简单，由于参与运行的系统少，启停快速，便于实现全自动； 7）充分利用建筑物表面，可以将光伏电池同时作为建筑材料，有效减少光伏电站的占地 面积。
所以我们现下研究设计分布式光伏发电系统为主。并且当前国内许多边远贫困 地区电力网无法普及或成本太高，小型分布式光伏发电将很好解决用户用电难 、没电用的问题；分布式光伏发电以其资源丰富、清洁无污染等优势得到了国 家能源政策的扶持和社会的广泛关注，在此基础上极大方便研究，便于取材， 和得到相应政策扶持，降低了研究困难。建筑物能为光伏系统提供足够的面积 ，不需另占土地；分布式光伏发电还是一种新型的、具有广阔发展前景的发电 和能源综合利用方式，它倡导就近发电、就近并网、就近转换、就近使用的原 则，不仅能有效提高同等规模光伏电站的发电量，同时还有效解决了电力在升 压及长途运输中的损耗问题，分布式发电系统就近向负荷供电，从而减少了电 能传输过程中的损失，还可以有效降低 CO2排放量，减少环境污染，为社会提 供更加清洁高效的能源，实现低碳经济。光伏阵列可代替常规建筑材料，能省 去光伏系统的支撑结构，节省材料费用，安装与建筑施工结合，节省安装成本 ，此能为光伏发电提供广泛发展前景和用地；
