电池性能测试国标(互联网+)

测量单位“V”（Volt）伏特（V），电压单位
“A”（Ampere）安培（A），电流单位
“Ah”（Ampere-Hour）安培-小时（Ah），容量单位
“Ω”（Ohm）欧姆（Ω），电阻单位
“mΩ”（MilliOhm）毫欧姆（mΩ），电阻单位
“℃”（Degree Celsius）摄氏度（℃），温度单位
“mm”（Millimetre）毫米（mm），长度单位
“s”（Second）秒（s），时间单位
“W”（Power）功率(W)，功率单位

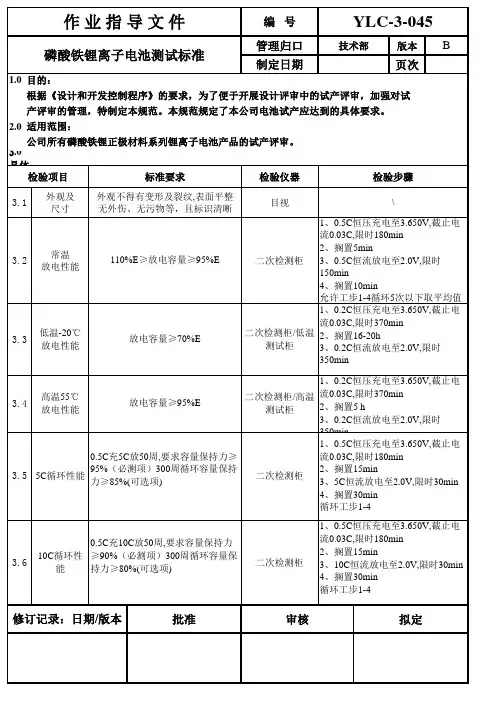

一、单体电池试验
1.1 外观
在良好的光线条件下，用目测法检查单体蓄电池的外观。

1.2 极性
用电压表检测单体电池极性。

1.3 外形尺寸和质量
用量具和衡器测量单体电池的外形尺寸及质量。

1.4 单体电池充电
室温下，单体电池先以1I1（A）电流放电至企业技术条件中规定的放电终止电压，搁置1h(或企业提供的不大于1h的搁置时间)，然后按企业提供的充电方法进行充电，
对于锂离子电池，以1I1（A）电流恒流充电至企业技术条件中规定的充电终止电压时转恒压充电，至充电电流降至0.05 I1（A）时停止充电，充电后搁置1h(或企业提供的不高于1h的搁置时间)
1.5 室温放电容量
按照如下步骤测试室温放电容量：
1）单体电池按1.4方法充电；
2）室温下，电池以1I1（A）电流放电，直到放电至企业技术条件中规定的放电终止电压；
3）计量方式容量（以Ah计），计算放电比能量（以Wh/kg计）；
4）重复1）-3）5次，当连续3次试验结果的极差小于额定容量的3%，可提前结束试验，去最后3次试验结果平均值。

放电容量不低于额定容量，并且不超过额定容量的110%，同时所有测试对象初始容量极差不大
于初始容量平均值的7%。

1.6室温倍率放电容量
1.6.1能量型
1.6.1.1室温倍率放电性能测试按照如下步骤进行：
1）电池按1.4方法充电；
2）室温下，电池以3I1（A）电流放电，直至达到放电终止电压；
3）计量放电容量（以Ah计），其放电容量应不低于初始容量的90%。

1.6.1.2 比功率测试按照如下步骤进行：
1）电池按1.4方法充电；
2）室温下，电池以1I1（A）电流放电30min后以企业规定的最大放电电流放电10s，然后再静置30min,再以企业规定的最大充电电流充电10s;
3）采用10s充放电的放电能量除以10s充放电时间的方法，计算10s充放电的平均比功率（以W/kg计），其放电容量应不低于初始容量的90%。

1.6.2 功率型
1.6.
2.1 倍率放电性能测试按照如下步骤进行：
1）电池按1.4方法充电；
2）室温下，电池以8I1（A）（最大电流不超过400A）电流放电，直至达到放电终止电压；
3）计量放电容量（以Ah计），其放电容量应不低于初始容量的80%。

1.6.
2.2 比功率测试按照如下步骤进行：
1）电池按1.4方法方法充电；
2）室温下，电池以1I1（A）电流放电30min后以企业规定的最大放电电流放电10s，然后再静置30min，再以企业规定的最大充电电流充电10s;
3）采用10s充放电的放电能量除以10s充放电时间的方法，计算10s充放电的平均比功率（以W/kg计），其放电容量应不低于初始容量的80%。

1.7室温倍率充电性能
1）室温下，电池以1I1（A）电流放电至终止电压，静置1h;
2）室温下，电池以2I1（A）电流充电，直至达到充电终止电压，或达到企业规定的充电终止条件，并且总充电时间不超过30min，静置1h；
3）室温下，电池以1I1（A）电流放电至终止电压；
4）计算放电容量（以Ah计），其放电容量应不低于初始容量的80%。

1.8 低温放电容量
低温放电容量试验按照如下步骤进行：
1）电池按1.4方法充电；
2）电池在-20℃±2℃下搁置24h;
3) 电池在-20℃±2℃下，以1 I1（A）电流放电至电压达到企业提供的放电终止电压（该电压值不低于室温放电终止电压的80%）；
4）计量放电容量（以Ah计），其放电容量不低于初始容量的70%。

1.9高温放电容量
高温放电容量试验按照如下步骤进行：
1）电池按1.4方法充电；
2）电池在55℃±2℃下搁置5h;
3）电池在55℃±2℃下，以1I1（A）电流放电至室温放电终止电压；
4）计量放电容量（以Ah计），其放电容量应不低于初始容量的90%。

1.10荷电保持及容量恢复能力
1.10.1室温荷电保持与容量恢复能力
室温荷电保持与容量恢复能力试验按照如下步骤进行：
1）电池按1.4方法充电；
2）电池在室温下储存28d;
3) 室温下，电池以1I1（A）电流放电至终止电压；
4）计量荷电保持容量（以Ah计）；
5）电池再按1.4方法充电；
6）室温下，电池以1I1（A）电流放电至终止电压；
7）计量恢复容量（以Ah计）。

容量保持率不低于初始容量的85%，容量恢复率不低于初始容量的90%。

1.11高温荷电保持与容量恢复能力
高温荷电保持与容量恢复能力试验按照如下步骤进行：
1）电池按1.4方法充电；
2）电池在55℃±2℃下储存7d;
3）电池在室温下搁置5h后，以I1（A）电流放电至放电终止电压；
4）计量荷电保持容量（以Ah计）
5）电池再按1.4方法充电；
6）室温下，电池以1I1（A）电流放电至终止电压；
7）计算恢复容量（以Ah计）。

容量保持率不低于初始容量的85%，容量恢复率不低于初始容量的90%。

1.12 储存
储存试验按照如下步骤进行：
1）电池按1.4方法充电；
2）电池室温下，以1I1（A）电流放电30min；
3）电池在45℃±2℃下储存28d;
4）电池室温下搁置5h；
5）电池按1.4 方法充电；
6）室温下，以1I1（A）电流放电至终止电压；
7）计量放电容量（以Ah计），其容量恢复应不低于初始容量的90%。

1.13循环寿命
按照如下步骤标准循环寿命：
1）以1I1（A）放电至企业规定的放电终止条件；
2）搁置不低于30min或企业规定的放电终止条件；
3）按照1.4方法充电；
4）搁置不低于30min或企业规定的搁置条件；
5）以1I1（A）放电至企业规定的放电终止条件，记录放电容量；
6）按照1）-5）连续循环500次，若放电容量高于初始容量的90%，则终止试验；若容量低于初始容量的90%,则继续循环500次；
7）计量室温放电容量和放电能量。

1.14耐振动性
电池按1.4方法充电；
1)将电池紧固到振动试验台上，按下述条件进行线性扫频振动试验：
——放电电流：1/3I1（A）；
——振动方向：上下单振动；
——振动频率：10Hz-55Hz；
——最大加速度：30m/s2;
——扫频循环：10次；
——振动时间：3h。

3）振动试验过程中，观察有无异常现象出现。

不允许出现放电电流蜕变、电压异常、电池壳变形、电解液溢出等，并保持连接可靠、结构完好。

2.安全性能
No. 参数标准测试条件
2.1 过充试验
不起火，不
爆炸
1)单体电芯按1.4方法充电；
2)以1 I1（A）电流恒流充电至电压达到企业技术条件中规定的
充电终止电压的1.5倍或充电时间达1h后停止充电；
3)观察1h。

2.2 针刺试验
不起火，不
爆炸
按GB/T 31485-2015标准充电后，将电池放入通风厨中，用Φ
5mm-8mm的耐高温钢针以25±5mm/s的速度，从垂直于电池极板
的方向贯穿(钢针停留在电池中)，观察1h。

2.3 挤压试验
不起火，不
爆炸
1)单体蓄电池按1.4方法充电；
2)按下列条件进行试验：
——挤压方向：垂直于蓄电池极板方向施压（参考图1所示）；
——挤压板形式：半径75mm的半圆柱体的长度（L）大于被
挤压电池的尺寸；
——挤压速度：（5±1）mm/s；
——挤压程度：电压达到0V或变形量达到30%或挤压力达到
200kN后停止挤压。

3）观察1h。
