电子元器件基础知识常用电子元件入门知识
常用电子元器件基础知识大全(完整,值得收藏学习)
常用电子元器件基础知识大全(完整,值得收藏学习)一、电阻器(R)简称电阻,是指具有一定技术性能的在电路中专起电阻作用的元件,可用来调节电路中的电流和电压,或者作为电路中的负载。
1、电阻的参数:a、阻值:指电阻的数值大小。
0Ω—几百MΩb、耗散功率:指电阻长期工作时所能承受(消耗)的最大功率。
2、电阻的材料:电阻常用的材料有碳膜、金属膜、金属氧化膜、线绕、水泥(陶瓷)线绕半导体等材料。
3、电阻的类型:①固定电阻:指电阻值固定不变的电阻②微调电阻:指电阻值可以微调的电阻③可调电阻:俗称电位器,指电阻值连续可调的电阻④热敏电阻:指电阻值随着温度变化而变化的电阻a、正温度系数热敏电阻:指电阻值随温度升高而增大的电阻(PTC)b、负温度系数热敏电阻:指电阻值随温度升高而减小的电阻⑤压敏电阻:指电阻值随着电压的变化而变化的电阻。
⑥湿敏电阻:指电阻值随着温度变化而变化的电阻⑦光敏电阻:指电阻值随着温度变化而变化的电阻⑧电阻的功率表示法:一般大功率(3W以上)电阻均在电阻外壳上标明其功率值,如:3W、5W、7W、10W、20W、30W等,而小功率(3W以下)则部分标明功率,(如:3W、2W、1W、等),不标明功率的则多为功率1W以下的小功率电阻,对于实际使用中,可用功率大的电阻代替功率小的电阻,反之则不能代替,若没有知道电阻功率大小时,在实际应用中可用电阻体积相同或稍大的来代替。
5、电阻的阻值表示方法:①直接标明电阻的数值和单位,如:1.5 Ω 、160Ω 、1Ω 等。
②直接标明电阻的数值而把单位“Ω ”省去,如:100即100Ω 、1 即1Ω 、22M即22MΩ。
③用几X几表示几点几Ω ,如:4Ω7、9Ω1即为9.1Ω 、8M2即8.2MΩ 等。
有些用几R几代表几点几Ω ,如:1R5即1.5Ω 、3R9即3.9Ω 等。
④电阻值后面有其它英文字母(如:J、K、M等)或罗马数字(Ⅰ、Ⅱ、Ⅲ)或正负百分之几(如:±5%,±10%,±20%)的则表示该电阻的误差等级。

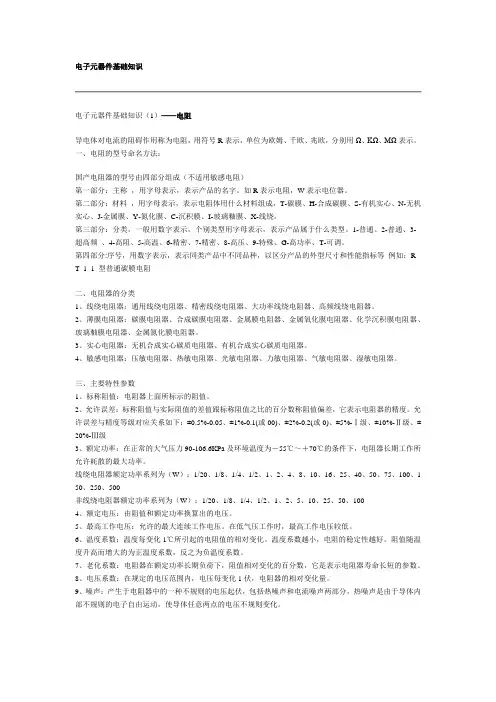

常见电子元件基础知识(有彩图)
电子元器件基础知识电子元器件基础知识(1)——电阻导电体对电流的阻碍作用称为电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。
一、电阻的型号命名方法:国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分:主称,用字母表示,表示产品的名字。
如R表示电阻,W表示电位器。
第二部分:材料,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等例如:R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值:电阻器上面所标示的阻值。
2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。
允许误差与精度等级对应关系如下:±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。

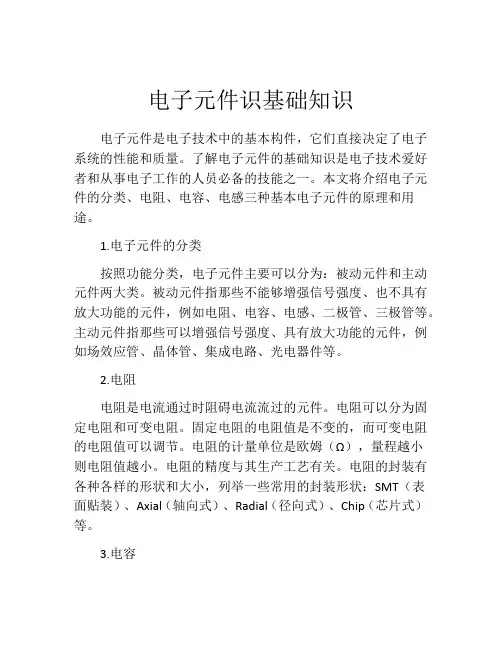

电子元件识基础知识
电子元件识基础知识电子元件是电子技术中的基本构件,它们直接决定了电子系统的性能和质量。
了解电子元件的基础知识是电子技术爱好者和从事电子工作的人员必备的技能之一。
本文将介绍电子元件的分类、电阻、电容、电感三种基本电子元件的原理和用途。
1.电子元件的分类按照功能分类,电子元件主要可以分为:被动元件和主动元件两大类。
被动元件指那些不能够增强信号强度、也不具有放大功能的元件,例如电阻、电容、电感、二极管、三极管等。
主动元件指那些可以增强信号强度、具有放大功能的元件,例如场效应管、晶体管、集成电路、光电器件等。
2.电阻电阻是电流通过时阻碍电流流过的元件。
电阻可以分为固定电阻和可变电阻。
固定电阻的电阻值是不变的,而可变电阻的电阻值可以调节。
电阻的计量单位是欧姆(Ω),量程越小则电阻值越小。
电阻的精度与其生产工艺有关。
电阻的封装有各种各样的形状和大小,列举一些常用的封装形状:SMT(表面贴装)、Axial(轴向式)、Radial(径向式)、Chip(芯片式)等。
3.电容电容是将电荷和电场储存于两个或多个导体间的元件,通常由两个金属板和一层绝缘层组成。
电容也可以分为固定电容和可变电容,电容的单位是法拉(F)。
电容的电容值与其尺寸和材质有关,电容的实际容量可以通过测量电容器所能储存的电荷的数量来确定。
电容的选用通常以其电容值、工作电压和使用环境为考虑因素,电容的封装方式与电阻相似,常见的有SMT、Axial和Radial等。
4.电感电感是对流经其内部的电流具有阻碍作用,同时能够储存能量并发生感应电动势的元件。
电感也可以分为固定电感和可调电感。
电感的单位是亨利(H),电感的大小与其绕线数、导线根数、环形大小以及核心材质有关。
电感的选择通常看其名义电感值、直流电阻以及工作电流等因素。
电感的封装方式有很多中,Axial、Radial、SMT、Chip等常见封装方式。
总之,电子元件在电子技术中具有重要的作用,这些元件的选择和应用与电路的稳定性、性能和可靠性有着密不可分的联系。

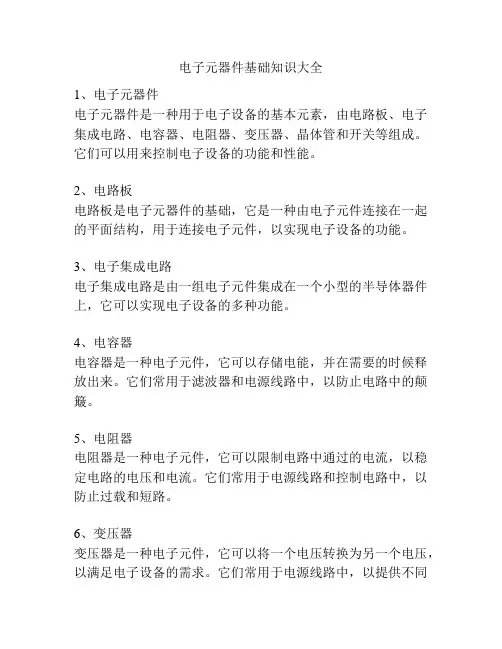

电子元器件基础知识大全
电子元器件基础知识大全
1、电子元器件
电子元器件是一种用于电子设备的基本元素,由电路板、电子集成电路、电容器、电阻器、变压器、晶体管和开关等组成。
它们可以用来控制电子设备的功能和性能。
2、电路板
电路板是电子元器件的基础,它是一种由电子元件连接在一起的平面结构,用于连接电子元件,以实现电子设备的功能。
3、电子集成电路
电子集成电路是由一组电子元件集成在一个小型的半导体器件上,它可以实现电子设备的多种功能。
4、电容器
电容器是一种电子元件,它可以存储电能,并在需要的时候释放出来。
它们常用于滤波器和电源线路中,以防止电路中的颠簸。
5、电阻器
电阻器是一种电子元件,它可以限制电路中通过的电流,以稳定电路的电压和电流。
它们常用于电源线路和控制电路中,以防止过载和短路。
6、变压器
变压器是一种电子元件,它可以将一个电压转换为另一个电压,以满足电子设备的需求。
它们常用于电源线路中,以提供不同
的电压。
7、晶体管
晶体管是一种电子元件,它可以控制电路中的电流,从而实现电子设备的功能。
它们常用于控制电路中,以控制电子设备的功能和性能。
8、开关
开关是一种电子元件,它可以控制电路中的电流,从而实现电子设备的开启和关。
电子元器件基础知识大全
电容器
➢ 主要教学内容
电容器的种类 常用固定电容器的种类 电容器的标注 电容器的检测 电容器的选用
电容器
电容器是一种储能元件,是电子设备中大量使用的 电子元件之一,广泛应用于隔直,耦合,旁路,滤波, 调谐,电能储能等电路。
电路符号:如下图所示 主要参数:标称容量、允许 基本单位:F、μF、nF、pF 偏差、 额定工作电压等
电阻器
➢ 电阻器的检测
1) 正确选择电阻器的阻值和误差
① 阻值选用:所用电阻器的标称阻值与所需电阻器阻值 差值越小越好。
② 误差选用:一般电路使用的电阻器允许误差为±5% ~10%,精密仪器及特殊电路中使用的电阻器,应选 用精密电阻器。
2) 注意电阻器的极限参数 所选电阻器的额定功率:P额≥(1~2)×P实际
将结晶碳沉积在陶瓷棒骨架 用真空蒸发的方法将合金材料蒸
上制成。
镀于陶瓷棒骨架表面。
特点:稳定性好,高频特性好, 特点:金属膜电阻器性能优于碳
阻值范围宽、价廉等, 是目前 膜电路器,在仪器仪表及通讯设
应用最广泛的电阻器,但精 备中大量采用。此类电阻我公司
度较低。
目前选用较多。
电阻器
➢ 常用固定电阻器的种类
被测量 方式
频率
电容容量 并联
电解电容 100Hz
其他电容器 10kHz
按RLC 按钮使 “C”亮
显示电容 显示单位 容量测量值
电容器
1) 电容器种类的选择
➢ 电容器的选用
电源滤波、退耦电路
选用电解电容器
高频电路、高压电路 谐振电路 隔直电路
定时、延时等电路
选用瓷介和独石电容; 选用CBB、陶瓷和有机薄膜等电容器
➢ 主要教学内容
电子元器件的基础知识(非常全面)
目录第一章电阻基础知识与检测方法1.1 基础知识1.1.1 分类1.1.2 主要性能指针1.1.3 命名方法1.1.4 选用常识1.2 检测方法与经验1.2.1 固定电阻器的检测1.2.2 水泥电阻的检测1.2.3 熔断电阻的检测1.2.4 电位器的检测1.2.5 正温度系数热敏电阻(PTC)的检测1.2.6 负温度系数热敏电阻(NTC)的检测1.2.7 压敏电阻的检测1.2.8 光敏电阻的检测第二章电容分类说明2.1 基础知识2.1.1 常用电容的结构和特点2.1.2 主要性能指标2.1.3 命名方法2.1.4 选用常识2.2 电容器检测的一般方法2.2.1 固定电容器的检测2.2.2 电解电容器的检测2.2.3 可变电容器的检测第三章晶体二极管基础知识及检测方法3.1 二极管基础知识3.1.1 二极管的主要参数3.1.2 常用二极管3.2 TVS的特性及主要参数3.2.1 TVS的特性曲线3.2.2 TVS的特性参数3.2.3 TVS二极管的分类3.2.4 TVS的选用技巧3.2.5 TVS与压敏电阻的比较3.3 二极管的选用常识3.4 二极管的检测方法3.4.1 普通二极1管的检测3.4.2 普通发光二极管的检测3.4.3 红外发光二极管的检测第四章三极管基础知识及检测方法4.1 晶体管基础4.4.1 晶体管基础4.4.2 晶体管的命名方法4.4.3 用万用表测试三级管一电阻基础知识与检测方法1.1 基础知识电阻器是电路组件中应用最广泛的一种,在电子设备中约占组件总数的30%以上,其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压,其次还作为分流器分压器和负载使用。
1.1.1分类在电子电路中常用的电阻器有固定式电阻器和电位器,按制作材料和工艺不同,固定式电阻器可分为:膜式电阻(碳膜RT、金属膜RJ、合成膜RH和氧化膜RY)、实芯电阻(有机RS和无机RN)、金属线绕电阻(RX)、特殊电阻(MG型光敏电阻、MF型热敏电阻)四种。
常用电子元器件及使用常识
常用电子元器件及使用常识电子元器件是电子产品中不可或缺的组成部分,它们具有不同的功能和特性,用途广泛,涵盖了电源、传感器、模拟器件、数字器件等多个领域。
下面是一些常用的电子元器件及其使用常识。
1. 电源模块:电子产品通常需要稳定的直流电源供电,电源模块可以将交流电转换为稳定的直流电。
常见的电源模块有稳压二极管(Zener diode)、稳压管(Voltage regulator)、开关电源(Switching power supply)等。
2. 传感器:传感器可将物理量转换为电信号,常用于测量温度、光强、压力、湿度等。
常见的传感器包括温度传感器(Thermistor)、光敏电阻(Photoresistor)、压力传感器(Pressure sensor)等。
3. 模拟器件:模拟器件可以处理模拟信号,常用于放大、滤波、调节信号等。
常见的模拟器件有运算放大器(Operational amplifier)、二极管(Diode)、三极管(Transistor)等。
4. 数字器件:数字器件用于处理数字信号,常用于逻辑运算、计数、存储等。
常见的数字器件包括逻辑门(Logic gate)、触发器(Flip-flop)、计数器(Counter)等。
5. 存储器件:存储器件用于存储数据,分为随机存取存储器(RAM)和只读存储器(ROM)等。
常见的存储器件有动态随机存取存储器(DRAM)、静态随机存取存储器(SRAM)、闪存(Flash memory)等。
6. 开关器件:开关器件用于控制电路的开关状态。
常见的开关器件有继电器(Relay)、场效应管(Field effect transistor)、双极型晶体管(Bipolar junction transistor)等。
7. 接口器件:接口器件用于连接电路之间的信号传递和数据交流。
常见的接口器件有USB接口、串行通信接口(UART)、并行通信接口(Parallel interface)等。
电子元器件基础知识
贴片电阻分为普通电阻(J)和精密电阻(F)两种,一般情况下,精密电阻可替代普 通电阻.
A、三号码:用三位数字表示阻值的大小,一般为普通电阻,误差为5%
●第一、二1)位三数位:数有字效(数普字通电阻)
第三位数:倍率
R =第1、2位有效数字组合×10n
●范例:
其中n为第3位数字
2)带小数点 R 代表小数点
变压器 二极管
三极管 集成电路IC 晶振crystal 保险丝fuse 开关switch
连接器 电池
两个或以上线圈 小玻璃体,一条色环标记为
1Nxxx/LED 三只引脚,通常标记为
2Nxxx/DIP/SOT
金属体
有触发式、按键式及旋转式, 通常为DIP
正负极,电压
有 有
有 有 四脚晶振有方向 无 有 有 有
或
B、 电路上以 R+数字 表示电阻。
3.电阻的作用 基本用途:限流和分压 其它应用:发热(电炉丝)
4.常见电阻类型
碳膜电阻
金属氧化膜电阻
水泥电阻
电位器
金属膜电阻
贴片电阻
线绕电阻
热敏电阻
光敏电阻
压敏电阻
直插排阻
片式排阻
5.常见电阻的结构和特点
电阻种类
电阻结构和特点
碳膜电阻
气态碳氢化合物在高温和真空中分解,碳沉积在瓷棒或者瓷管上,形成一层结晶碳膜。改 变碳膜厚度和用刻槽的方法变更碳膜的长度,可以得到不同的阻值。碳膜电阻成本较低, 性能一般。
第三环:倍率 ●范例:阻值:15×100=15Ω
误差:±20%
数 数倍
字 字率
2)四色环:误差>2%,多为碳膜电阻 环 环
电子元器件基础知识
电子元器件基础知识一 .常见元器件类型:1. 二极管、三极管、电阻、电容、电感、晶振或钟振、IC 、插座等。
二、PCB 和PCBA 的定义:1. PCB :未贴片或未插件的基板叫PCB 。
2. PCBA :已插件或贴片的板叫PCBA 。
三、元器件的介绍:1. 电阻Resistance (Ω) 1.1. 什么叫电阻:电子在物体内流动所遇到的阻力就叫电阻,就象水在水管中流动必须克服管壁或其它障碍物对水流动的阻力一样。
1.2.电阻的单位:欧姆简称“欧”,用字母R 表示为计算方便常用于千欧(K Ω),兆欧(M Ω)为单位。
1兆欧=1000千欧=1000000欧1.3.欧姆定律:电阻两端的电压与电流成正比,即R =U/I 。
1.4. 阻值:电流流过时对其阻碍作用大小的一个数值。
阻值多半都用数值标在电阻上,也有是用色环来表示阻值的. 各种颜色对应的数值色环电阻的读法:从最靠近引脚的色环开始读起.误差一般用金,银表示. 色环电阻阻值识别方法:A,普通电阻用四色环表示阻值,其中第一第二色环为有效数字第三色环为倍率第四位为误差. B,精密电阻用五色环表示阻值,前三色环为有效数字第四色环为倍率第五位色环为误差. 1.5电阻的种类:固定电阻、可变电阻、敏感电阻等。
1.5.1固定电阻:这种电阻的阻值是固定不变的.色环电阻(330Ω) 色环电阻网络电阻水泥电阻1.5.2可变电阻:这种电阻的阻值,可以在一定范围内变化a. 可滑动式电阻b. 可变线绕电阻电位器(可变电阻)3敏感电阻:它的阻值受环境温度的影响特别显著符号如图所示,它们各自会随着光强弱,电压高低,气体性质,磁场变化等而产生变化。
压敏电阻热敏电阻1.6插件方法:电阻在一般情况下没有方向的要求,在插件时只要插入相应的回路。
色环电阻的插法水泥电阻的插法2.电容Capacitance(C)2.1什么是电容:电容器是一种能储存电能的元件。
它是由两块互相靠近但彼此绝缘的金属片组成的.2.2电容的单位:“法拉”简称“法”,用字母“F”或“f”来表示。
电子元器件基础知识(共59张PPT)
10
电子组件基础知识
(1)排阻有两种类型: 双列、单列直插和贴片排阻 直插排阻类似直插IC。
第一号管脚由小圆点或小凹槽来表示。
插第一号管脚的孔通常在电路板上用方或带尖角的焊盘标识。 插电阻网络时第一号管脚必须插入电路板上带有标明第一号管脚
的孔。
11
电子组件基础知识
8.电位器
电位器是一种可调电阻,可通过调整其组件体上的旋扭或螺钉 改变其阻值。
5
电子组件基础知识
值得注意的是:第四环的位置国内外的标法有异,国外有此厂家把第四 环也标在另一端的金属帽上,遇此情况切记:金色或银色的一端不是
第一环。第一环是离组件体端部最近的一环。
例:某电阻的色环依次为“黄、紫、红、银”,则该电阻的阻值为 4700Ω=4.7KΩ,误差为±10%。
附表:电阻器用色环标志的种类及含义(附表见下页).
一个正号“ ,就表示该脚是正极。有的电容器没有极性,但 +” 2、对于误差小于±2%的电阻,阻值用四位数字表示,前三位数字代表重要数据,最后一位表示加零的个数。
现在有些高亮LED可发作照明用灯,如 显示屏背光源,某些装饰灯等。
稳压二极有的电时路符为号是了“VR外”、“观ZD”或的“Z”,整稳压齐二极一管致,也有规定有字的一面必须朝着一个
1微法=( )皮法,
0.47μF=( )pF,
33μF=( )pF,
68000PF=( ) μF,
1000PF=( ) μF,
36000000PF=( ) μF,
18
电子组件基础知识
三、根据色环标志含义表,写出下列名项的阻值和精度:
1.红-黑-棕-金
9.灰-红-黑-金
2.棕-棕-红-银
10.棕-黑-蓝-银
常用电子元器件及电子电路基础知识
将计算和存储集成在一个芯片上,支持人工智能算法的快速运行, 应用于图像识别、语音识别和自动驾驶等领域。
THANKS FOR WATCHING
感谢您的观看
数字电路的基本元件
数字电路的基本元件包括逻辑门电路、触发器、寄存器等, 这些元件通过不同的组合和连接方式,可以实现各种不同 的逻辑功能。
集成电路
集成电路
集成电路是将多个电子元件集成在一块衬底上,完成一定的电路或系统功能的微型电子部 件。集成电路是现代电子技术的重要基础之一。
集成电路的特点
集成电路具有小型化、低功耗、高可靠性等特点,广泛应用于各类电子产品中。
模拟电路的基本元件
模拟电路的基本元件包括电阻、电容、电感、二极管、三极管等,这些
元件通过不同的组合和连接方式,可以实现各种不同的功能。
数字电路
数字电路
数字电路是处理离散信号的电子电路,其信号表现为高电 平和低电平两种状态。数字电路主要研究逻辑门电路和数 字逻辑系统的工作原理和应用。
数字电路的特点
数字电路具有离散性、稳定性、可靠性等特点,广泛应用 于计算机、通信、控制等领域中。
导线
用于连接电子元器件,常用材料包括 铜线、电缆等。
绝缘材料
用于保护电路和电子元器件,如绝缘 胶带、绝缘套管等。
散热材料
用于将电子元器件产生的热量散发出 去,如散热片、散热风扇等。
电路制作的工艺流程
原理图设计
根据设计要求,使用电路设计软 件绘制原理图。
元器件选型
根据原理图选择合适的电子元器 件。
布局设计
示波器具有多种触发方式, 能够捕捉到不稳定或瞬态 的信号。
频谱分析仪
频谱分析
频谱分析仪能够测量信号 的频谱分布,帮助工程师 了解信号中各个频率分量 的强度和特性。
电子元器件入门知识
电子元器件入门知识目录一、概述 (2)1. 电子元器件基本概念与分类 (3)2. 电子元器件发展趋势及重要性 (4)二、电子元器件基础知识 (6)1. 电子元器件主要参数与性能指标 (7)1.1 电阻、电容、电感等基本元件性能参数 (8)1.2 半导体器件(二极管、晶体管等)性能参数 (10)1.3 集成电路及功能模块简介 (11)1.4 其他常用元器件性能参数介绍 (11)2. 电子元器件选购与使用注意事项 (13)2.1 选购电子元器件基本原则与技巧 (15)2.2 电子元器件使用注意事项及常见问题解答 (15)3. 电子元器件质量检测方法与标准 (17)3.1 外观检查与基本性能测试方法 (18)3.2 质量认证标准与合格供应商选择 (19)三、电子元器件应用领域 (20)1. 通信领域电子元器件应用 (21)1.1 移动通信系统中电子元器件应用 (22)1.2 光纤传输系统中电子元器件应用 (23)1.3 卫星通信及其他通信领域中元器件应用 (25)2. 电子元器件在计算机系统中的应用 (26)2.1 CPU及周边电路元器件简介 (28)2.2 存储系统中元器件应用 (29)2.3 输入输出接口技术及其相关元器件介绍 (31)3. 消费电子产品中电子元器件应用案例分析 (32)3.1 音频/视频产品元器件需求特点 (33)3.2 智能家居产品中元器件应用案例分析 (34)3.3 汽车电子及其他消费电子产品元器件需求概述 (36)四、发展趋势与展望 (37)一、概述电子元器件是电子设备的基础构成部分,是电子设备实现各种功能的必要元素。
对于初学者来说,掌握电子元器件的基础知识是进入电子领域的第一步。
本文档旨在介绍电子元器件的基本概念、分类及其重要性,为读者提供一个清晰的入门路径。
电子元器件是电子电路中的基本单元,包括电阻、电容、电感、二极管、晶体管(含场效应晶体管)、集成电路等。
它们在电子设备中扮演着不同的角色,共同构成完整的电子系统。
常用电子元器件知识和使用方法
常用电子元器件知识和使用方法1. 电阻器(Resistor):电阻器是最常见的电子元件之一,用于改变电路的电阻值。
它的单位是欧姆(Ω),常见的几种类型包括固定电阻器、可变电阻器和热敏电阻器。
在使用时,需要根据电路需求选择合适的电阻值,并正确连接。
2. 电容器(Capacitor):电容器用于储存和释放电荷,并在电路中起到滤波和耦合的作用。
它的单位是法拉(F),常见的几种类型包括固定电容器、变容电容器和电解电容器。
在使用时,需要根据电路需求选择合适的电容值,并正确连接。
3. 电感器(Inductor):电感器用于储存和释放磁能,并在电路中起到滤波和耦合的作用。
它的单位是亨利(H),常见的几种类型包括固定电感器、变阻电感器和互感器。
在使用时,需要根据电路需求选择合适的电感值,并正确连接。
4. 二极管(Diode):二极管是一种具有单向导电性的元件,用于将交流信号转换为直流信号、整流和限流。
常见的几种类型包括普通二极管、恢复二极管和稳压二极管。
在使用时,需要根据电路需求选择合适的二极管类型,并正确连接。
5. 三极管(Transistor):三极管是一种放大和控制电流的元件,分为NPN型和PNP型。
它有三个引脚,分别为基极、发射极和集电极。
在使用时,需要根据电路需求选择合适的三极管类型,并正确连接。
6.晶体管(MOSFET):晶体管是一种具有放大和控制电流的元件,分为N沟道型和P沟道型。
它有三个引脚,分别为栅极、源极和漏极。
在使用时,需要根据电路需求选择合适的晶体管类型,并正确连接。
7. 集成电路(Integrated Circuit,IC):集成电路是将多个电子元件集成在一起的芯片,具有复杂的功能和高度集成的特点。
常见的几种类型包括逻辑门IC、放大器IC和存储器IC。
在使用时,需要根据电路需求选择合适的集成电路,并正确连接。
8. 电源(Power Supply):电源是为电子设备提供电能的装置,包括直流电源和交流电源。
电子元器件基础知识
常用元器件的识别目录1.电阻、二极管、三极管2.电容3 电气符号一、电阻电阻在电路中用“R”加数字表示,如:R15表示编号为15的电阻。
电阻在电路中的主要作用为分流、限流、分压、偏置、滤波(与电容器组合使用)和阻抗匹配等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示 47×102Ω(即4.7K); 104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色/ 10-2 ±10金色/ 10-1 ±5黑色0 100 /棕色 1 101 ±1红色 2 102 ±2橙色 3 103 /黄色 4 104 /绿色 5 105 ±0.5蓝色 6 106 ±0.2紫色7 107 ±0.1灰色8 108 /白色9 109 +5至 -20无色/ / ±20二、电容1、电容在电路中一般用“C”加数字表示(如C25表示编号为25的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
小于100P会标出多少P。
当标值为474时。
首先知道第一、二位是有效数值,如上例中的47,第三位代表10的指数(简单地说就是在前面两位数后面补几个0) ,如上例中的4。
那么474表示47×10000=470000PF。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子元器件基础知识常用电子元件入门知识阅读:2280次?来源:网络媒体??我要评论?摘要:电子元器件包括:电阻、电容器、电位器、电子管、散热器、机电元件、连接器、半导体分立器件、电声器件、激光器件、电子显示器件、光电器件、传感器、电源、开关、微特电机、电子变压器、继电器、印制电路板、集成电路、各类电路、压电、晶体、石英、陶瓷磁性材料、印刷电路用基材基板、电子功能工艺专用材料、电子胶(带)制品、电子化学材料及部品等。
电子元器件基础知识常用电子元件入门知识1.电阻(1)电阻的作用和外形电阻在电路中的主要作用是降压、限流、分流、分压和作偏置元件使用。
电阻在电路中对低频交流电和直流电的阻碍作用是一样的,用字母R来表示。
电阻的外形如下图所示(图3-1)。
(2)电阻的命名电阻的型号由四部分组成,其命名方式如下(图3-2)表示:例如:RH42为:R代表电阻器,H为合成碳膜,4为高电阻,2为序号,意义为高电阻合成碳膜电阻,编号为2。
(3)电阻的识别电阻的常用单位有欧姆(Ω)、千欧(KΩ)、兆欧(MΩ)等。
它们之间的关系是:1兆欧=1000千欧、一千欧=1000欧。
电阻的标识方法有直标法和色环法。
①在生产时直接将电阻阻值的大小印制在电阻器上,如图3-3:②电阻阻值的大小通过色环来表示,一般有4道或5道色环。
4道色环的含义,其中第一道和第二道色环表示2位有效数字,第三道色环表示倍数,第四道色环表示误差等级。
5道色环的含义,其中第一道、第二道、第三道环表示3位有效数字,第四道环表示倍数,第五道环表示误差等级(如图3-4)。
色环一般采用棕、红、橙、黄、绿、蓝、紫、灰、白、黑、金、银色来表示,各颜色的含义如下表:如图3-5所示,如某电阻有4道色环,它表示Ω,误差等级为±10%;如某电阻有5道色环,它表示428KΩ,误差等级为±%。
③贴片电阻(图3-6)的命名贴片电阻阻值误差精度有±1%、±2%、±5%、±10%精度,常规用的最多的是±1%和±5%,±5%精度的常规是用三位数来表示。
例“512”,前面两位是有效数字,第三位数2表示有多少个零,基本单位是Ω,这样就是5100欧,1000Ω=1KΩ,1000000Ω=1MΩ为了区分±5%,±1%的电阻,于是±1%的电阻常规多数用4位数来表示,这样前三位是表示有效数字,第四位表示有多少个零4531也就是4530Ω,也就等于Ω(4)电阻的分类及特点电阻可根据阻值能否变化而分为固定电阻和可变电阻两大类。
①固定电阻顾名思义,固定电阻的阻值是不可变的。
它又根据材料的不同可分为碳膜电阻、金属膜电阻、合成膜电阻,线绕电阻等。
其中常用的是碳膜电阻和金属膜电阻。
固定电阻在电路中通常用字母“R”表示,其电路表示符号如图3-7所示,它的外形如图3-8所示。
另外,固定电阻中有一种特殊的电阻—保险电阻,它既有保险丝的作用,又有限流电阻的作用。
因此,此类电阻过流损坏后除了应检查过流的原因外,还必须采用同规格的电阻更换。
②可变电阻可变电阻就是阻值可变的电阻,它又分为可调电阻、光敏电阻、压敏电阻、热敏电阻等。
a、可调电阻:可调电阻就是旋转它的滑动端时它的阻值是变化的。
常见的可调电阻外形和电路符号如图3-9所示。
可调电阻多采用直接标志法和数字符号法进行阻值标注。
b、光敏电阻:光敏电阻就是在不同强度光照时阻值会变化的电阻。
部分早期电动自行车的转把采用此类电阻。
c、热敏电阻:热敏电阻就是在不同温度下阻值会变化的电阻。
热敏电阻有正温度系数和负温度系数两种。
所谓的正温度系数热敏电阻就是它的阻值随温度升高而增大,负温度系数热敏电阻的阻值随温度升高而减小。
热敏电阻的外形如图3-10所示③保险电阻保险电阻在电路中起保护电路元件的作用,它主要用在电源电路输出端和二次整流电路中。
保险电阻的电阻值较小(一般在几欧至儿十欧之间,功率在1/8W 至1W之间)。
当电路中负载发生短路时,其表面温度在很短的时间内升高,电阻层受热而熔断,起到保护作用。
保险电阻与其他电阻的标注方法不同,保险电阻上面只有一道色环,以色环颜色来表示阻值。
保险电阻的外形如图3-11所示。
(5)电阻的功率功率是电阻的主要参数之一,电阻的功率一般有1/8W、1/4W、1/2W、1W、2W、5W、10W等。
电阻器的功率不大于5W时的标注方法如图3-12所示,而大于5W时可直接印在电阻上。
(6)电阻的测量方法①用指针式万用表测量电阻的好坏用指针式万用表测量电阻时,首先选择万用表的电阻挡,如图3-13所示。
然后按图3-14进行调零,其方法是:把万用表调到电阻挡位置,将红、黑两只表笔短接。
若表针位于零刻度,则不需调整;若表针不在零刻度,则需调整到零刻度。
测量时表笔不分正负,量程的选择方法前面己介绍过。
注意:当测量几十千欧的电阻时,手不要同时与电阻两端接触,避免人体电阻与被测电阻并联而导致所测阻值误差过大。
若被测电阻值为60kΩ,其测量方法如图3-15所示。
②用数字式万用表测量电阻的好坏用数字式万用表测量电阻与指针式万用表测量电阻的方法有所不同。
数字式万用表测量电阻的范围大,所测阻值的准确度高,而指针式万用表测量电阻的范围小,所测的阻值没有数字式万用表准确。
若被测阻值为200Ω时,可选择200Ω电阻挡,将黑、红表笔分别接在被测电阻的两端(表笔无正负之别),此时万用表显示屏上显示的数值即是被测电阻的实际阻值。
测量中,若万用表显示最高位为“1”,则表明所测电阻为无穷大,即断路:若万用表显示最低位为“000 ”,则表明所测电阻为零,即短路。
电子元件大全如何识别常用的电子元器件阅读:1470次?来源:网络媒体??我要评论?摘要:电子元件是组成电子产品的基础,了解常用的电子元件的种类、结构、性能并能正确选用是学习、掌握电子技术的基本。
常用的电子元件有:电阻、电容、电感、电位器、变压器、三极管、二极管、IC等,就安装方式而言,目前可分为传统安装(又称通孔装即DIP)和表面安装两大类(即又称SMT或SMD)。
电子元件大全如何识别常用的电子元器件一、电阻电阻在电路中用“R”加数字表示,如:R1表示编号为1的电阻。
电阻在电路中的主要作用为:分流、限流、分压、偏置等。
1、参数识别:电阻的单位为欧姆(Ω),倍率单位有:千欧(KΩ),兆欧(MΩ)等。
换算方法是:1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种,即直标法、色标法和数标法。
a、数标法主要用于贴片等小体积的电路,如:472 表示 47×100Ω(即);104则表示100Kb、色环标注法使用最多,现举例如下:四色环电阻五色环电阻(精密电阻)2、电阻的色标位置和倍率关系如下表所示:颜色有效数字倍率允许偏差(%)银色 / ±10 金色 / ±5 黑色 0 +0 / 棕色 1 x10 ±1 红色 2 x100 ±2 橙色 3 x1000 / 黄色 4 x10000 / 绿色 5 x100000 ±蓝色 6 x1000000 ±紫色 7 x ±灰色 8 x0 / 白色 9 x00 /二、电容1、电容在电路中一般用“C”加数字表示(如C13表示编号为13的电容)。
电容是由两片金属膜紧靠,中间用绝缘材料隔开而组成的元件。
电容的特性主要是隔直流通交流。
电容容量的大小就是表示能贮存电能的大小,电容对交流信号的阻碍作用称为容抗,它与交流信号的频率和电容量有关。
容抗XC=1/2πf c (f表示交流信号的频率,C表示电容容量)电话机中常用电容的种类有电解电容、瓷片电容、贴片电容、独石电容、钽电容和涤纶电容等。
2、识别方法:电容的识别方法与电阻的识别方法基本相同,分直标法、色标法和数标法3种。
电容的基本单位用法拉(F)表示,其它单位还有:毫法(mF)、微法(uF)、纳法(nF)、皮法(pF)。
其中:1法拉=103毫法=106微法=109纳法=1012皮法容量大的电容其容量值在电容上直接标明,如10 uF/16V容量小的电容其容量值在电容上用字母表示或数字表示字母表示法:1m=1000 uF 1P2= 1n=1000PF数字表示法:一般用三位数字表示容量大小,前两位表示有效数字,第三位数字是倍率。
如:102表示10×102PF=1000PF 224表示22×104PF= uF3、电容容量误差表符号 F G J K L M允许误差±1% ±2% ±5% ±10% ±15% ±20% 如:一瓷片电容为104J表示容量为0. 1 uF、误差为±5%。
三、晶体二极管晶体二极管在电路中常用“D”加数字表示,如: D5表示编号为5的二极管。
1、作用:二极管的主要特性是单向导电性,也就是在正向电压的作用下,导通电阻很小;而在反向电压作用下导通电阻极大或无穷大。
正因为二极管具有上述特性,无绳电话机中常把它用在整流、隔离、稳压、极性保护、编码控制、调频调制和静噪等电路中。
电话机里使用的晶体二极管按作用可分为:整流二极管(如1N4004)、隔离二极管(如1N4148)、肖特基二极管(如BAT85)、发光二极管、稳压二极管等。
2、识别方法:二极管的识别很简单,小功率二极管的N极(负极),在二极管外表大多采用一种色圈标出来,有些二极管也用二极管专用符号来表示P极(正极)或N极(负极),也有采用符号标志为“P”、“N”来确定二极管极性的。
发光二极管的正负极可从引脚长短来识别,长脚为正,短脚为负。
3、测试注意事项:用数字式万用表去测二极管时,红表笔接二极管的正极,黑表笔接二极管的负极,此时测得的阻值才是二极管的正向导通阻值,这与指针式万用表的表笔接法刚好相反。
4、常用的1N4000系列二极管耐压比较如下:型号 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007耐压(V) 50 100 200 400 600 800 1000电流(A)均为1四、稳压二极管稳压二极管在电路中常用“ZD”加数字表示,如:ZD5表示编号为5的稳压管。
1、稳压二极管的稳压原理:稳压二极管的特点就是击穿后,其两端的电压基本保持不变。
这样,当把稳压管接入电路以后,若由于电源电压发生波动,或其它原因造成电路中各点电压变动时,负载两端的电压将基本保持不变。
2、故障特点:稳压二极管的故障主要表现在开路、短路和稳压值不稳定。
在这3种故障中,前一种故障表现出电源电压升高;后2种故障表现为电源电压变低到零伏或输出不稳定。
常用稳压二极管的型号及稳压值如下表:型号 1N4728 1N4729 1N4730 1N4732 1N4733 1N4734 1N4735 1N4744 1N4750 1N47511N4761稳压值 15V 27V 30V 75V五、电感电感在电路中常用“L”加数字表示,如:L6表示编号为6的电感。
