动。 3.4.3 由“工作”位向“试验”位操作时，脚踩机械闭锁销子，用力平稳拉动小车开关本体
操作杆，使小车开关机械定位销下落至试验位的机械定位孔内，用电源窗板操作把手 合上开关电源窗板，检查小车开关电源窗板合好，电源窗板机械闭锁定位块大块处于 水平位，小块处于垂直位。 3.4.4 由“试验”位向“检修”位操作时，首先取下二次插件，然后脚踩机械闭锁销子，使 定位销提起，机械定位销脱离试验位的机械定位孔，拉开关至“检修”位。 3.4.5 正常合地刀应使用地刀操作把手操作，首先将操作把手套在地刀操作机械杆上并 压下其机械杆上方形定位环，然后向逆时钟方向扳动90度，检查地刀机械闭锁定位块 大块由垂直位变成水平位，小块处于垂直位。柜后检查地刀在合好位（即地刀动触头 实际处于水平位）。 3.4.6 炉输送空压机停电时，应先将控制方式选择开关切至“就地”后再进行停电操作
对于J型机械式接触器，合闸到位后是靠机械锁扣来锁定 ，使其保持在合闸位置，分闸时，给分闸电磁铁通电，锁 扣解锁，然后靠分闸弹簧的弹力分闸。J型机还具有手动 分闸装置。
•
接触器与熔断器保护配合原理
接触器具有关合、开断及承载额定电流的能力， 它是控制高压电动机、变压器等负载的理想开关 元器件。但它不具备短路保护能力。高压限流式 熔断器具有大电流短路时快速限流熔断的功能， 其预期电流-弧前时间特性呈反时间特性曲线。当 接触器与熔断器配合使用并用综合保护继电器来 控制接触器的过载、短路保护动作时间时，熔断 器的预期电流-弧前时间特性曲线与接触器的过载 、短路保护动作时间相交。交接点的电流值称为 交接电流。低于交接电流的故障电流由接触器来 开断，高于交接电流的故障电流由熔断器来开断
西门子断路器
•
CB11开关：送电
3.8.1 检查开关本体无异物。开关本体一次触头合断状态 指示牌显示“断”。
3.8.2 按下开关本体机械闭锁销子同时按下开关本体手动“ 分闸”按扭 ，将开关操作把手插入小车开关操作孔内顺时 针旋转至小车开关至“试验”位，机械闭锁销子弹出，，再 次按下机械闭锁销子，顺时针旋转至小车开关至“连接”位 ，机械闭锁销子弹出。
3.5.4 电动机送电正常后切方式选择开关至“远方”，并通知有关专责 。
•
F-C开关：电机测绝缘
开关后盖板打开后要测绝缘拉开地刀时，应使用地刀操作 把手操作，首先将操作把手套在地刀操作机械杆上并压下 其机械杆上方形定位环，同时一人在柜后推入防误入带电 间隔闭锁销，然后在前面的操作人向顺时钟方向扳动90度 ，检查地刀机械闭锁定位块由水平位变成垂直位，柜后检 查地刀在断开位（地刀动触头实际处于垂直向上）。
•
F-C 开关：送电
正常拉开地刀应使用地刀操作把手操作，首先检查小车开关后盖板装 好，尤其是左上角螺丝上紧并压紧防误入带电间隔闭锁销子，将操作 把手套在地刀操作机械杆上并压下其机械杆上方形定位环，然后向顺 时钟方向扳动90度，检查地刀机械闭锁定位大块由水平位变成垂直位 ，柜后检查地刀在断开位（地刀动触头实际垂直向上）。

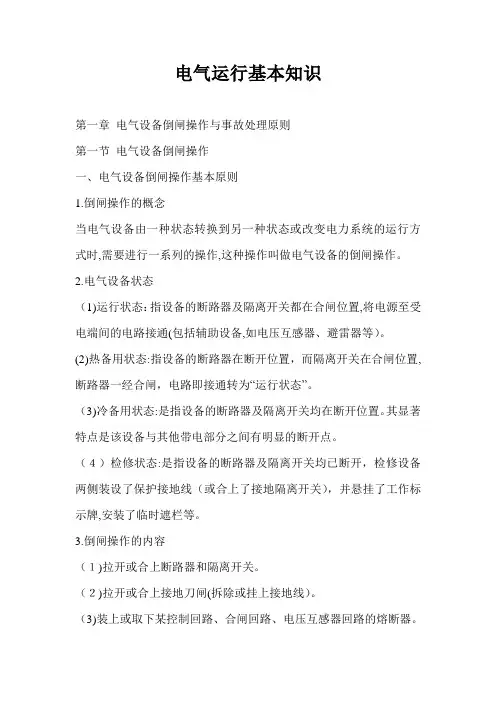

电气开关及运行基础知 识讲义二
2020年6月3日星期三
接触器工作原理
电流的承载接通开断都是由真空灭弧室来实现的。操作机 构为电磁操作机构。对于D型电磁式接触器，当合闸电磁 铁通电时，电磁铁吸引衔铁使衔铁带动驱动板转动而拍合 。此时，合闸电磁铁中的保持线圈串入合闸回路，接触器 保持在合闸状态。初始合闸力是电磁力与三个真空管的自 闭力之和。分闸时只需给合闸回路断电，分闸弹簧克服真 空灭弧室自闭力做功，使灭弧室动静触头断开，使其距离 保持为开距。
3.5.2 送电由“检修”位推向“试验”位操作时，应确证开关一次触头断开 状态指示牌显示“断“。小车开关本体无异物（特别是一次触头处）。
3.5.3 推小车开关至“试验”位，插入二次插件后，用电源窗板操作把 手打开开关电源窗板，检查小车开关电源窗板打开，电源窗板机械闭 锁定位块大块处于垂直位，小块处于水平位。脚踩机械闭锁销子使定 位销提起，机械定位销脱离试验位的机械定位孔，用力平稳推动小车 开关操作杆，使小车开关机械定位销下落至工作位的机诫定位孔内， 开关送至“工作”位。
•
F-C开关：停电
开关停电时应确证： ①开关分合闸指示灯绿灯亮； ②开关一次触头断开状态指示牌显示“断”； ③有电流表的其电流显示为0； ④电度表停转； ⑤要确证带电显示器投入，且带电显示器不亮。若带电显示器亮，即使开关位置在断
，也严禁向出摇开关，立即向专工汇报。 3.4.2 脚踩机械闭锁销子使定位销提起，脱离工作位的机械定位孔，才可进行小车的移
3.8.3 送电到位后其机诫闭锁销子应能自动弹出闭锁小车 开关停送电操作，否则应联系检修处理。
3.8.4 开关送到“连接”位后关上开关柜门，开关本体与柜 门应处于同一平面。
3.8.5 开关操作完毕后其操作把手应放回Fra Baidu bibliotek放地点，不许 放在开关本体规定位置。
•
CB11开关：停电
3.7.1 停电时应确证： ①开关分合闸指示灯绿灯亮； ②开关本体一次触头合断状态指示牌显示“断”； ③ 有电流表的其电流显示为0； ④开关智能脱扣器显示电流值为0。 3.7.2 按下开关本体机械闭锁销子，同时按下开关本体手
3.6.2 开关后盖板打开后测绝缘结束合地刀时，应使用地 刀操作把手操作，首先将操作把手套在地刀操作机械杆上 并压下其机械杆上方形定位环，然后向逆时钟方向扳动90 度，检查地刀机械闭锁定位块由垂直位变成水平位，柜后 检查地刀在合上位（地刀动触头实际处于水平位）。
6KV电动机测绝缘，相间绝缘为0MΩ，相对地绝缘不低于 60MΩ。否则应将开关停至“试验”位，并及时通知检修处 理。
•
400V动力控制中心（PC）
•
CB11低压断路器
•
电子脱扣器
•
三段保护，主要用于线路及设备保护，可实现短路短延时选 择性保护
•
弹簧储能电动机构
•
西门子断路器
•
西门子断路器
•
西门子断路器操作
•
西门子断路器操作
•
西门子断路器操作
•
西门子断路器操作
•
西门子断路器操作
••每每次次行行程程中中都都要要将将杠杠杆杆压压到到其其最最底底端端 •
