高压电气预防性试验方案83993
电气主设备预防性高压试验
预防性高压试验可以及时发现并处理设备中的局部放电、绝缘老化等问题，防 止这些问题进一步发展成严重的事故，保障电力系统的安全稳定运行。
提高设备运行安全性
保障设备安全运行
预防性高压试验可以对电气主设备的绝缘性能、耐压能力等 进行全面检测，确保设备在规定的电压和频率下安全运行， 降低设备事故的风险。
局部放电试验的注意事项
试验前需对设备进行充分放电，选择合适的检测仪器和试验方法， 确保试验结果的准确性。
介质损耗试验
介质损耗试验的目的
评估电气设备绝缘材料的损耗程度，判断设备的绝缘性能 是否良好。
介质损耗试验的方法
通过施加一定的电压，测量设备绝缘材料的介质损耗角正 切值（tanδ），根据测量结果判断设备的绝缘状况。
确保试验人员与设备保持足够的安全距离， 防止高压触电。
安全警示标识
在试验现场设置明显的安全警示标识，提醒 人员注意安全。
安全防护用具
试验人员必须佩戴安全防护用具，如绝缘手 套、绝缘靴等。
紧急应对措施
制定紧急应对措施，如设备异常情况下的紧 急停电、人员急救等。
04
高压试验过程与操作试验接线与检查 Nhomakorabea接线准备
数据分析
对试验数据进行整理和分析，绘制相应的曲线图或表格，以便更直 观地了解设备性能。
结果判断
根据试验数据和设备标准，对设备性能进行评估和判断，确定设备是 否符合运行要求。如有不合格项，需提出处理意见和改进措施。
05
试验结果分析与判断
数据处理与对比
数据清洗
01
去除异常值和噪声数据，保证数据质量。
直流电阻试验的注意事项
试验前需对设备进行充分放电，选择合适的测量仪器和试验方法，确保 测量结果的准确性。同时，要注意环境温度和湿度对试验结果的影响。
高压电气设备的预防性试验介绍
高压电气设备的预防性试验介绍高压电气设备的预防性试验介绍高压电气设备主要包括高压熔断器、高压隔离开关、高压负荷开关、高压断路器、高压开关柜和电力变压器等。
多年来，国内外先进的设备管理经验告诉我们：通过高压电气设备的预防性实验，及时维修并更换已损坏的零件，可以提高设备运行的可靠性，保证设备的完好状态，减小企业设备故障率，可为企业创造有利的供电条件。
1. 高压电气设备预防性试验的必要性高压电气设备在运行过程中，由于受到机械磨损、负荷冲击、电磁振动、有害气体腐蚀、电弧的烧蚀等因素的影响，使得一些零件产生磨损、紧固件松动、绝缘介质老化等变化。
这些变化如果不及时通过试验、检修及时发现并解决，就会引起高压电气设备的技术性能下降，甚至会引起事故，停止供电，使生产无法进行。
2. 预防性试验的测试周期和分类定期的预防性试验，是为了及时发现设备潜在的缺陷或隐患。
运行中变配电所高压电气设备一般每隔l~3年进行一次测试，以便掌握高压电气设备的绝缘情况，保证系统安全经济运行。
按试验范围分类为：定期试验、大修试验、查明故障试验、预知性试验。
按试验性质分类为非破坏性试验或称绝缘特性试验、破坏性试验或称绝缘耐压试验。
3. 高压电气设备预防性试验的方法（1）测绝缘电阻和吸收比：被测设备加一定时间的电压后所测得的绝缘电阻值（规定取60s时的值）。
吸收比是对被测设备加不同时间电压所得绝缘电阻的比值，规定取60s和15s绝缘电阻的比值。
此项试验属于非破坏性试验，所加电压接近设备的工作电压，常用来检查被测设备有无受潮及局部缺陷。
（2）直流耐压试验和泄漏电流试验：是被测物在高于几倍的工作电压下，历经一定时间的抗电强度试验；泄漏电流试验是测量被测物在不同直流电压下的直流泄漏电流值。
它们的原理与绝缘电阻试验的原理基本相同。
试验中所用的直流电源由高压整流设备供给，用微安表指示泄漏电流值。
（3）交流耐压试验：对被测设备施加1分钟的高于运行中可能通到的工频交流电压，用以检查设备的绝缘水平。
电气安全预防性试验方案(范本)
电气安全预防性试验方案(范本)1. 引言该文档旨在提供一份电气安全预防性试验方案的范本，以确保电气设备的安全性和合规性。
本方案的目标是通过预防性试验来检测潜在的电气故障和危险，并采取相应的措施进行修复和预防。
2. 试验目的本试验的主要目的包括但不限于：- 确保电气设备符合相关安全标准和法规；- 检测电气设备的潜在故障和危险；- 预防电气事故的发生；- 提高电气设备的可靠性和性能；3. 试验内容本试验方案中所包括的试验内容主要包括以下几个方面：3.1. 环境检查在进行电气设备试验之前，必须对试验环境进行检查，包括但不限于检查供电情况、地线接地情况、温度湿度等环境参数的合规性。
如果发现环境存在不合规的情况，应优先解决问题或采取相应的防护措施。
3.2. 电气连接检查对电气设备的电气连接进行检查，确保电气连接的稳固性和安全性。
主要包括检查电缆与插头的连接情况、接地线的连接等。
3.3. 电气参数测试测试电气设备的各项参数，包括但不限于电压、电流、功率等。
通过对这些参数的测试，可以评估电气设备的性能并判断其是否符合相关标准和规定。
3.4. 功能性测试对电气设备的功能进行全面测试，确保其正常工作和安全可靠。
试验人员应根据设备说明书或相关规范，对设备的各项功能进行测试和验证。
3.5. 故障诊断与修复如果在试验过程中发现电气设备存在故障或缺陷，需要及时进行故障诊断和修复。
试验人员应具备相应的技术知识和修理能力，可以自行解决一些普通故障，对于复杂故障应请专业人士进行处理。
4. 试验记录与报告在进行试验过程中，应详细记录试验的各项参数和结果，并编制试验报告。
试验报告应包括试验的目的、过程、结果以及发现的问题和建议等内容。
试验记录和报告应妥善保存，以备日后参考和分析。
5. 安全措施在进行电气安全试验时，应严格遵守相关的安全规定和流程。
试验人员应穿戴符合要求的个人防护装备，并按照试验方案和操作规程进行操作。
如发现电气设备存在危险情况，应立即停止试验并采取相应的安全措施。
高压电气预防性试验方案计划
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
高压电气预防性试验方案
高压电气预防性试验方案高压配电室的高压开关柜、变压器、高压电缆和配变装置总容量为3900KVA。
其中包括高压馈电柜、高压电源进线柜、变压器、配电房避雷网、直流电源柜、10KV电缆和0.4KV低压配电柜等设备。
在此基础上，本方案制定了10KV配电室的高压试验方案。
为了确保试验工作的安全和顺利进行，我们制定了一系列组织管理措施。
首先，我们按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版、《电力设备预防性试验标准》GB-2006和《中国南方电网有限责任公司企业标准》Q/CSG-2011等文件和标准。
其次，考虑到试验工作必须在设备停电状态下进行，我们需要甲、已双方单位密切协调配合、统一步调，以缩短停电时间和避免试验人员误入带电设备间隔事故的发生。
试验工作前的准备工作包括甲方向乙方提供完整的设备及线路图纸资料，以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
最后，我们确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人。
在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
为了保障现场人员的安全，所有停送电倒闸操作由甲方单位运行人员执行。
在收到甲方现场协调员的设备已停电的通知后，乙方方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
试验工作开始时，除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
实验人员应认真做好现场记录，试验完毕后乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
乙方根据现场试验记录进行实验报告的编制，完成后需经乙方审核部门审核盖章后尽快送达甲方有关单位。
高压电气设备预防性试验(电气设备1)(2024版)
2008-05
11
避雷器试验
3 工频放电电压
测量工频放电电压的目的是检查火花间隙的结构及特 性是否正常，检验它在过电压下是否有动作的可能性。 测量工频放电电压的结线图示下
T1
T2 R
V
F PV=
FS避雷器工频放电电压
额定电压 3
6
10
新装、大修后 9-10 16-19 26-31
运行中
8-12 15-21 23-33
放电的时间间隔。试验三次，取三次的平均值作为放电 电压。每次间隔时间不得小于1分钟。否则由于间隙内 部没有充分去电离，而造成放电电压偏低或分散性大。
对于带并联电阻的FZ型、FCZ型和FCD型避雷器，对加
压时间提出了特殊要求。加压超过灭弧电压以后的时间 应不大于0.2S。间隙放电后，通过避雷器的放电电流应 在0.5S内切断，电流幅值应限制在0.2A以下。
的电导电流；U2、I2为额定试验电压和该电压
下的电导电流。每个元件的非线性系数α应在
0.25~0.45之间。
非线性系数差值是指同一串联元件组中两个元
件的非线性系数的差值，即△α＝α1－α2。“预 规”规定，同一相内，串联组合元件的非线性
系数差值在交按时应不大于0.04，运行中不应
200大8-05于0.05。
保护电阻R的选择。以间隙击穿后工频电流不超过0.7A
为宜。（带非线性分路电阻的应小于0.3A。）
高压设备的电气预防性试验
高压设备的电气预防性试验高压设备的电气预防性试验一、前言一般来说，我们高压设备的预防性试验按照所带设备来分大体可以分为这样几种:1、高压电机;2、联络线;3、变压器及调压器;4、电容、PT和避雷器。
在这里我们主要讲述联络线的电气预防性试验，因为在做高压设备的预防性试验的时候安全是很重要的，联络线试验时最容易出现安全细节没有做到位的情况，所以我们在这里主要讲述联络线做试验的步骤及需要注意的安全方面。
二、试验步骤1、办理票证及做好安全措施。
这一点基本上是所有公司都必须要遵守的。
一般来说如果是备用联络线做试验则需要报告部门领导批准，对于运行中的联络线要做试验则要提前一到两天向部门领导、设备检修部、调度室、安全生产部申请，并且在申请的同时还要附带标杆检修表，检修方案给领导签字。
都同意之后才在部门领导的指挥下改变运行方式进行倒闸。
联络线两边都是在不同的高压配电室，这就需要我们在票证上注明是两个配电室，并且还要是同样的人进行操作。
比如我们在检修电站至净化?回联络线的时候就需要在第一种工作票写明断净化204开关，再断电站的206开关，再拉开净化的2041刀闸和2043刀闸，再次是拉开2061刀闸和2063刀闸，当然其中断开关后还需要检查开关是否断开再拉刀闸。
并且两边的联络线都要挂接地线，其他的安全措施我们在这里就不一一详述了。
2、开关柜的绝缘测量。
我们做电气预防性试验之前要检测绝缘，这是必须要放在第一位的，因为有些部件的绝缘不好，直接做后面的耐压试验什么的很容易给设备造成不可弥补的伤害。
需要测量绝缘的有开关柜的上刀闸、连接母排、少油断路器/真空断路器、互感器、电缆，一般来说这些高压部件都是可以连接在一起测量绝缘的，如果是在出事故检修后，或者绝缘比较低的时候就需要把所有部件分开测量，虽然电力规程里面对绝缘值没有硬性规定，但是我们部长给我们定了下标准值，隔离刀闸、连接母排、少油断路器/真空断路器的绝缘必须要在1000MΩ以上，CT因为带着二次回路，所以要求绝缘要在500MΩ以上，电缆的情况又不一样了，电缆很多都是走的桥架或者是电缆沟，有时候可能电缆沟里面还有积水，涉及到外面的电缆又可能受到天气湿度等等外界因素的影响而降低绝缘，所以对高压电缆定义要求绝缘有100MΩ以上就可以了，如果电缆的绝缘只有十几兆的话，那么电缆就绝对不能做后面的耐压试验。
高压电气设备常用的预防性试验分析
高压电气设备常用的预防性试验分析摘要：通过常用的预防性试验可以及时的检查设备的运行状态，及时地发现设备内部存在的问题，通过及时停电检修，可以有效防止高压电气设备在运行中发生故障，影响系统安全稳定运行。
关键词：高压电气设备；预防性试验1 常用的预防性试验1.1 绝缘电阻试验图1兆欧表端子“L”与被试设备的导体相连，图1兆欧表端子“E”为接地端子，常与被试设备的外壳或接地端相连，图1兆欧表端子“G ”为屏蔽端子，与设备的屏蔽环相连，用以消除泄漏电流对绝缘电阻的影响，屏蔽环应接在试品加压端、远离接地的位置，屏蔽环可以用熔丝或软铜线紧绕几圈而成。
图1 屏蔽环的安装位置图所测得的绝缘电阻的数值不应小于允许值，否则应进行分析并查明原因。
分析电容量较大的高压电气设备绝缘电阻数值时，主要以吸收比、极化指数的大小作为判断的依据。
据此判断高压电气设备的绝缘状况。
若极化指数和吸收比有明显下降趋势，则判断其绝缘存在受潮或油质存在严重劣化。
在设备未明确规定最低值的情况下，将结果与有关数据比较，包括同一设备的各相的数据，同类设备间的数据，出厂试验数据，耐压前后数据，与历次同温度下的数据比较等，结合其它试验综合判断。
在对试验结果进行分析时，应排除脏污、温度、湿度等因素对绝缘电阻的影响，因为这些因素对绝缘电阻的影响很明显特别应考虑温度的影响。
温度的换算可参考下式进行:R2=R1×1.5(t1-t2)/10。
1.2 直流电阻试验直流电阻在1Ω以上的常使用单臂电桥法，当要求测量准确度高和直流电阻较小时应采用双臂电桥测试法，可去除接线和接触电阻加进去的误差，保证准确度。
根据变压器绕组的接线方式选用不同的测试方式，绕组为Y形联结无中性点时，测量其线电阻;当绕组为Y形联结有中性点时，则测量相电阻;当绕组为Δ形联结时，如有首末端则测量相电阻，没有首末端，封闭Δ形接线的测量线电阻。
分析比较时根据标准值进行判断试验数据是否超标，若比较分析未超标，但每次试验测试值都有增加趋势，这也须引起我们注意设备是否即将出现问题。
高压电气预防性试验方案
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
高压电气设备预防性试验安全技术措施
沙曲矿高压电气设备预防性试验的安全技术措施为确保我矿高压设备的安全运行，按照规定对井上下高压电气设备进行预防性试验，为确保预防性试验的顺利进行及试验期间的供电安全特制定本措施：一、预防性试验领导组组织机构：总指挥：XXXXXX现场指挥：XXXXXXXXX成员：试验单位人员、机电队、机修队、皮带队等相关队组的队长、技术员、检修工、现场的瓦斯员、安全员工作日期：以停电报告为准。
联系方式：XXX二矿矿长：XXXXXXXXX二矿机电矿```长：XXXXXXXXX二矿调度：XXXXXXXXXXXXXX二矿机电科XXXXXXXXXXX二矿矿调度：XXXXXXXXXXXXX二矿运输科：XXXXXXXXXXXX矿机修队： XXXXXXXXXXXX二矿运输科调度：XXXXXXXX二矿机电队：XXXXXX在试验期间内，保持与矿调度及科队领导的联系，如有异常情况，随时处理。
二、试验地点井下：主斜井井底变电所、三采区变电所、白家坡井底变电所、四采区变电所。
三、安全措施及要求1、试验设备的停电工作前一天相关队组必须把审批后的停电报告送达矿调度，矿调度及时通知各影响单位，做好准备工作，试验工作可以分段进行2、试验前必须向矿调度汇报，试验过程严格按《电力设备预防性试验规程》执行并严格执行“两票”和“手指口述”制度，未做好安全防护措施且未经矿调度许可的情况下，不许开工作业。
3、在开始工作前参加试验人和跟班人员必须认真贯彻学习知本措施，明确施工人员的注意事项，确保人员与设备的安全。
4、试验单位人员及参加试验人员必须听从现场总指挥的指挥，当发现问题时必须及时向总指挥汇报，并听从指挥。
5、操作高压设备必须带绝缘手套，穿绝缘靴或站在绝缘台上，停电作业严格执行“停电、验电、放电、挂接地线”的作业程序，而且被停开关必须悬挂“有人工作，严禁送电”警示牌。
停送电前必须与相关单位联系好，征得同意后方可停送电，送电前必须摘除接地线。
4地面试验进入施工现场的人员必须戴安全帽。
高压电气设备预防性试验规程正式稿
高压电气设备预防性试验规程正式稿为了确保高压电气设备的安全性能，避免设备故障给生命财产带来严重损失，工业和民用电气设备在上市前必须进行预防性试验。
随着科技的发展，高压电气设备也在不断更新换代，试验规程也需要不断完善。
2019年5月30日，国家市场监管总局正式发布《高压电气设备预防性试验规程》正式稿，本文将对此稿的主要内容进行介绍。
一、试验对象《规程》明确试验对象包括高压开关设备、变压器、电缆、隔离开关、断路器、仪器仪表等普通高压电器设备和电力电缆附件，不包括特种高压电气设备，如：电动汽车快充设施、雷电监测系统等。
二、试验内容1. 绝缘电阻测量：试验旨在检测绝缘电阻在环境条件变化时的稳定性，以此判断绝缘状况是否正常。
测试电压根据设备的额定电压及试验对象的分类，中性点接地的为直流250V及交流500V，中性点不接地的为直流500V及交流1000V。
2. 介质损耗因数测量：测量绝缘材料的介损，以间接反映设备的绝缘性能，测试频率为50Hz。
3. 安全阀动作压力测量：检测设备的保护装置是否按严格要求设置，以控制压力不超过额定值。
4. 时间-电流特性试验：试验旨在检测设备在设定过载区间下，保护装置的时间-电流特性是否正常，即是否满足设备额定负荷的安全保护。
5. 短路电压测量：检测随电压变化而变化的短路电流的大小，判断是否超出设备承受范围。
6. 电力电缆附件试验，包括：电缆终头热缩套管压力试验、电缆附件接头处电接触电阻测量、电缆接头绝缘水密性试验等工艺试验。
三、试验周期《规程》规定，高压开关设备、断路器、隔离开关、变压器及其连接的电缆试验周期为4年，电缆的热缩套管压力试验周期为2年，其他附件试验周期为3年。
试验周期必须是正整数年。
四、试验报告试验完成后应做好试验报告，其中包括：试验设备基本信息、试验环境条件、试验过程、试验结果和结论、不合格试验对象改进措施及时限等内容。
总之，高压电气设备的预防性试验是保证设备正常使用、保护员工安全的重要手段。
高压电气预防性试验
（2）1.6MVA 及以下的变压器，相间差别一般不 大于三相平均值的4%，线间差别一般不大于三相平 均值的2% 。 （3）与以前相同部位测得值比较，其变化不应大 于2%。
2.变压器
2.2变压器线圈绝缘电阻及吸收比试验 2.2.1绝缘电阻的测量。 用2500V兆欧表对绕组对地电阻进行测量，要求至少 每KV不低于1兆欧 测量时要测一分钟以后的读数，对于吸收比要测60 秒与15秒时的读数,吸收比不应低于 1.3
2.变压器
2.3变压器交流耐压试验： 试验周期： 1、1～5 年(10 kV 及以下)；2、大修后 (66kV及以下)；3、更换绕组后；4、必要时。
试验设备： 交流高压发生器。
电力变压器和电抗器交流耐压试验电压标准kV
3.电动机
测量电动机绝缘阻值。
3.电动机
大修后对地不低于0.5MΩ，相间不低于2MΩ
高压电气预防性试验
目录
一、高压电气预防性试验简介
1.1 为什么要进行预防性试验？
根据电气行业统计数据表明，电气设备的各类故障，
多是由于电气设备的绝缘损坏导致。预防性试验是
保证设备安全运行的重要措施，通过试验，掌握设 备绝缘状况，及时发现绝缘内部隐藏的缺陷，并通 过检修加以消除，以免设备在运行中发生绝缘击穿， 造成停电或设备损坏等不可挽回的损失。电力生产
谢谢
用数字 兆欧表 对电缆 绝缘进 行测量
1.2预防性试验的两大类型
1.2.2破坏性试验或称耐压试验，试验所加电压高于 设备的额定电压，对绝缘考验非常严格，能够揭露 那些危险性较大的缺陷，并能保证绝缘有一定的耐 电强度，主要包括直流耐压、交流耐压等。耐压试 验的缺点是会给绝缘造成一定的损伤。
预防性试验施工方案
高压供电电源电气试验施工方案及措施为了XX单位高压供电电源电气试验施工顺利，确保安全生产，保质保量完成生产工作任务，特制定此施工方案。
一．组织措施：现对参加施工的人员作如下分工：1、现场总工作负责人：？2、现场工作安全员（可兼职）：？3、工作班成员：根据工作性质和专业需要，我们把一个工作班分为高试、继保两个专业技术部分，专业技术工作分别由高试、继保工作负责人负责。
高试专业两组：①变压器试验人？，工作班成员？、？。
②10KV开关设备负责人?，工作班成员?、?。
继保专业分一组负责人？，工作班成员？、？。
4、施工前对全体人员进行“安全规范”、质量规范、技术培训的教育，对习惯性违章作业，应严格考核，并指定安全员进行检查。
从思想上达到提高每个人员的“安全”意识观念。
5、施工前应根据配电图进行现场的技术交底，使全体人员全面了解本工程工作量，停电范围，应停电线路名称，特殊环境或地形的情况，以及应采取的防范措施，明确各岗位的工作职责及应注意的事项，为安全生产，质量保证奠下良好基础。
6、参加施工人员应在现场认真做好本职工作，互相关心；对施工中出现的不安全隐患或质量问题，应及时汇报工作负责人及公司领导并提取措施；对其他施工人员中出现违反“安规”的现象，应立即制止。
7、工作负责人、监护人在工作期间应承担其工作职责，认真负责执行，不得私自擅离开现场，因事暂时离开时，应指定专人临时负责，并通知工作班成员。
8、停电范围，工作票的办理（含安全施工作业票），接地线的安装、拆除、验电、复电等，均应指定专人负责，做到操作有人监护、有人检查、有人核实。
9、现场应指定专人负责，做到统一指挥，服从安排，紧密配合，安全生产。
杆塔组立、作业过程中，各主要岗位应由技术熟练的操作人员专人负责。
二．技术措施：施工前，根据现场实际情况，福州中检所高压供电电源高压配电室全段停电，倒闸操作见操作票，以确保各项工作顺利进行，具体内容：（1）先停3台变压器负荷，然后停变压器高压侧开关，最后停进线901和902开关。
高压电气预防性试验方案
高压电气预防性试验方案广州俊集电力科技有限公司10KV配电室高压试验方案工程概况:二、设备概况:项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA:施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人;在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作:甲方单位应向乙方单位提供完整的设备及线路图纸资料(包括各设备的合格证和技术参数表格等)，以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括:具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工:出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
高压电气预防性试验方案
高压电气预防性试验方案1.背景介绍高压电气设备广泛应用于工业生产和日常生活中，为了确保设备的安全运行和人身安全，必须进行定期的预防性试验。
本方案旨在确保高压电气设备在试验过程中安全可靠并满足相关标准要求。
2.试验对象本预防性试验方案适用于所有高压电气设备，包括变压器、断路器、隔离开关等。
试验对象应处于正常运行状态，并满足设备规格和操作要求。
3.试验目的(1)检测设备的绝缘性能，确定其耐压试验水平；(2)发现设备的潜在故障，预防事故发生；(3)检查设备的传导性能，保证其正常的电气连接。
4.试验方法(1)耐压试验：a.准备试验设备，包括高压发生器、电压电流传感器、绝缘电阻测试仪等；b.根据设备的额定电压和试验标准，设定试验电压和试验时间；c.将试验设备连接到被试设备上，确保连接可靠；d.施加试验电压并观察设备的电压变化情况；e.在试验结束后，记录试验数据并进行分析。
(2)故障巡查：a.检查设备的外部绝缘状况，如表面是否有灰尘、异物等；b.检查设备的内部绝缘状况，如绝缘子、绝缘袋等；c.检查设备的接线端子及连接器是否紧固正常；d.检查设备的接地系统是否正常；e.对设备的散热系统进行检查，确保其正常工作。
(3)传导性能测试：a.使用电流表和电压表对设备的传导性能进行测试；b.测试设备的电流和电压是否在正常范围内；c.检查设备的接线端子及连接器，确保其传导性能良好。
5.试验频率根据设备的使用环境、工作负荷和试验历史等因素，确定预防性试验的频率。
通常建议每年进行一次全面的预防性试验，并在重要情况下进行中间的抽样试验。
6.试验记录和报告试验过程中应详细记录试验数据、现场观察情况和问题，并制作试验报告。
报告中应包括试验结果、问题分析和解决方案等内容，并向相关部门和人员进行通报。
7.安全措施在进行高压电气预防性试验时，必须采取充分的安全措施，包括：(1)涉及的人员必须具备相关的电气知识和安全意识，严格按照操作规程进行操作；(2)进行试验前，必须对试验设备进行全面的检查，确保设备正常工作；(3)试验过程中必须正确设置试验参数，合理控制试验过程；(4)在高压操作时，必须佩戴绝缘手套、绝缘靴等个人防护装备；(5)如发现设备异常情况或试验过程中有人身安全问题，应立即停止试验。
高压电气预防性试验方案
引言概述高压电气设备是现代工业和生活中不可或缺的重要组成部分，但由于其特殊性质，使用与运行中存在一定的风险。
为了确保电气设备的安全性和可靠性，预防性试验成为保证设备运行的重要环节。
本文将详细阐述高压电气预防性试验的方案。
正文内容1.确定试验目标和范围1.1确定试验目标：确定预防性试验的目标，即阐明试验的目的是为了验证设备的可靠性和安全性。
1.2确定试验范围：明确试验的范围，包括试验设备的种类、试验对象的规模范围等。
2.制定试验计划2.1试验前准备：确定试验计划前的准备工作，包括设备的检查和维护、试验所需的材料和仪器等。
2.2试验方法和程序：根据试验标准和要求，确定试验的具体方法和步骤，并编制试验程序。
2.3试验参数：确定试验中需测量和记录的各项参数，如电压、电流、温度等。
3.试验设备和仪器3.1试验设备：选择符合试验需求的设备，包括高压发生器、遥测仪表、测量仪器等。
3.2试验工具和辅助设备：选择适用于高压电气试验的工具和辅助设备，如绝缘手套、安全工具等。
3.3试验仪器校准和检验：对试验仪器进行校准和检验，确保其准确性和可靠性。
4.试验操作和安全措施4.1试验前准备：进行试验前的安全培训，确保试验人员了解试验操作的步骤和安全措施。
4.2试验环境和条件：确保试验环境符合安全要求，如通风、防火、防爆等。
4.3试验操作规程：编制试验操作规程，明确试验操作人员的职责和操作要求。
4.4安全措施：确保试验操作人员的人身安全，包括佩戴个人防护装备、使用可靠的绝缘工具等。
5.试验数据记录和分析5.1数据记录：在试验过程中对各项试验数据进行准确记录，包括电压、电流、温度等参数。
5.2数据分析和评估：对试验数据进行分析和评估，判断试验结果是否符合要求，并提出改进措施。
5.3试验报告：编写试验报告，详细描述试验过程、结果和分析，并提出相关建议和意见。
总结高压电气预防性试验是保证电气设备安全性和可靠性的重要手段。
在试验方案的制定中，应明确试验目标和范围，并制定详细的试验计划。
预防性试验施工方案
高压供电电源电气试验施工方案及措施为了XX单位高压供电电源电气试验施工顺利,确保安全生产，保质保量完成生产工作任务,特制定此施工方案.一．组织措施:现对参加施工的人员作如下分工：1、现场总工作负责人：？2、现场工作安全员（可兼职)：？3、工作班成员：根据工作性质和专业需要,我们把一个工作班分为高试、继保两个专业技术部分，专业技术工作分别由高试、继保工作负责人负责。
高试专业两组：①变压器试验人？，工作班成员？、？。
②10KV开关设备负责人？,工作班成员?、？。
继保专业分一组负责人？，工作班成员?、？。
4、施工前对全体人员进行“安全规范"、质量规范、技术培训的教育，对习惯性违章作业,应严格考核，并指定安全员进行检查。
从思想上达到提高每个人员的“安全”意识观念。
5、施工前应根据配电图进行现场的技术交底,使全体人员全面了解本工程工作量,停电范围,应停电线路名称，特殊环境或地形的情况，以及应采取的防范措施,明确各岗位的工作职责及应注意的事项，为安全生产，质量保证奠下良好基础.6、参加施工人员应在现场认真做好本职工作,互相关心；对施工中出现的不安全隐患或质量问题，应及时汇报工作负责人及公司领导并提取措施；对其他施工人员中出现违反“安规”的现象,应立即制止.7、工作负责人、监护人在工作期间应承担其工作职责，认真负责执行，不得私自擅离开现场，因事暂时离开时，应指定专人临时负责，并通知工作班成员。
8、停电范围，工作票的办理（含安全施工作业票),接地线的安装、拆除、验电、复电等，均应指定专人负责，做到操作有人监护、有人检查、有人核实。
9、现场应指定专人负责,做到统一指挥，服从安排，紧密配合,安全生产.杆塔组立、作业过程中，各主要岗位应由技术熟练的操作人员专人负责。
二．技术措施：施工前，根据现场实际情况，福州中检所高压供电电源高压配电室全段停电，倒闸操作见操作票，以确保各项工作顺利进行，具体内容：（1）先停3台变压器负荷，然后停变压器高压侧开关,最后停进线901和902开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

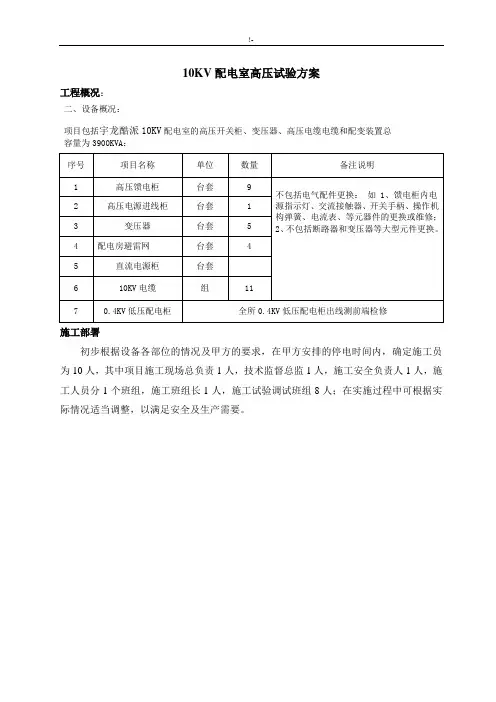

本文档如对你有帮助，请帮忙下载支持！10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
乙方在试验工作完毕后，根据现场试验记录进行实验报告的编制，试验报告完成经乙方审核部门审核盖章后尽快送达甲方有关单位。
3、文明施工施工现场周围要设置围栏、屏障等，并张贴标志或悬挂标志牌，防止有人误入，发生危险。
施工现场施工机具以及实验设备摆放整齐，不得随意放置。
设备接线要求符合现场临时用电管理办法中的规定。
施工结束工作后认真整理清扫现场，不留污物。
现场施工人员着装统一、佩戴安全帽、使用文明用语，不得大声喧哗。
严格遵守有特殊规定的施工现场中所规定的条款。
4、工作许可对工作现场和试验设备是否有妨碍安全的情况进行检查；办理第一种或第二种工作票时需符合现行《电业安全工作规程》的要求，可采用计算机打印工作票内容，但要手工填入时间、日期、签名，同时应在工作前一日把第一种工作票交给变电所值班员；对保证安全的技术措施和组织措施进行落实，树立安全第一的观念，坚持班前安全会制度，对安全职责和人员分工、相应的安全措施和主要的危险点、当天作业的内容等由工作负责人进行详细的布置。
5、工作完结必须向设备管理单位把试验中发现的处理情况及设备问题详细的交代清楚；工作终结手续要由工作负责人办理，并把工作结束时间在工作票上注明，且双方签名；工作负责人必须在试验全部结束后对现场进行认真的检查和确认：①工作班的所有人员离开试验现场；②已恢复调试短接或拆除的线头；③已正确恢复为了调试需要而临时改动或退出的保护；④完好的恢复柜、门、盒等处；⑤已拆的所有引线连接牢固完好；⑥没有遗留接地线、工具、物品等。
6、档案管理建立健全档案管理制度，设立专职档案资料员，对历年来各单位的实验项目进行建档管理，以备随时查阅和历年来设备运行状况的数据比较。
7、应急制度建立健全应急保证制度，公司成立专门的部门应对各种应急突发事件。
应急部门应满足处理各用户单位突发停电事故和临时停电检修任务的需要。
安排专职人员和车辆，统一管理统一调配，全天候值守。
8、组织结构技术管理措施根据具体情况，需要做相应试验的有以下几项：一：变压器，具体试验项目有：1、变压器绝缘电阻的测量（耐压试验前进行），用2500V摇表测量。
2、变压器直流电阻的测量，采用直流电阻快速测试仪分别对变压器高压侧1、２、３档及低压侧进行测量。
3、变压器各分接开关位置的变比测试。
（测量误差±5% —±1%）4、变压器油的击穿电压试验（此项进行5次取其平均值）5、变压器耐压试验（要求打压工频电压30KV,1分钟）。
6、变压器试验周期为1年一次。
二：电力电缆试验，具体项目有：1、绝缘电阻的测量。
在直流耐压试验之前进行。
相间绝缘，用2500V摇表摇测1分钟。
2、工频电压的试验，试验电压为28KV,每10KV做记录，升至28KV,加压时间15min,不击穿，泄漏电流50/uA以下。
3、试验周期1年一次。
三：电气设备试验：具体项目有：（高压开关柜）１、绝缘电阻测量（包括母线，断路器，互感器绝缘子相间与地的测量。
）２、耐压试验。
（包括母线、互感器，断路器、绝缘子、母线、绝缘子42KV,1分钟，断路器、互感器，28KV,1分钟）３、断路器特性试验以及断路器耐压试验。
（工频耐压28KV;1分钟）４、试验周期1年一次。
四：继电器调试：具体项目有：１、检查转盘、齿轮、接点等机械部分是否良好。
２、进行始动电流、定值电流、跳闸电流、速断电流的整定，并做好录。
（继电器动作误差不大于5%）３、进行断路器定值跳闸试验。
（分合闸、跳闸两项）４、试验周期1年一次。
五：接地极接地电阻测量：用专用摇表测量，阻值在4Ω以下，试验周期1年一次。
（须停电进行接地电阻不大于4Ω）。
六：防护用品试验：具体项目有：１、高压绝缘手套、绝缘靴、拉闸杆、高压验电器试验，周期1年一次。
七：避雷器击穿电压试验，原阀式避雷器试验周期为1年一次。
现改为氧化锌避雷器，试验周期1年一次，（试验项目1毫安下参考电压试验和75%参考电压下的泄漏电流测定。
）高压试验现场安全工作措施高压试验工作顺利，确保人身和设备安全，特制定本规程。
高压试验工作人员，要熟悉并掌握本规程，定期参加考试，凡考试不合格者，禁止参加高压试验工作，高压试验工作人员，身体健康，无妨碍高压试验工作的疾病（如癫痫病、精神病）视力应达到0.3以上。
下列人员应熟悉本规程：试验班全体人员、检修公司主任、有关专业技术人员。
一、高压试验工作的基本要求1、高压试验工作，要做到方法正确，数据准确，结论明确，安全措施符合本规程的要求。
2、试验人员工作中发现有违反本规程和危及人身安全的命令有权拒绝执行错误命令，并立即报告上级。
3、试验人员在工作中应穿绝缘鞋，必要时应站到绝缘垫上。
带电使用绝缘杆时应戴绝缘手套，并穿绝缘鞋。
4、高压试验工作中的绝缘杆，绝缘靴、鞋、绝缘手套应定期试验合格，并有记录。
5、高压试验工作至少有2人，同时应明确1人为工作负责人。
6、试验地点应装设围栏，向外悬挂“止步、高压危险”标示牌，试验室围栏应固定，围栏高度应防止人员进入，围栏门应有闭锁装置，临时围栏，应派人看守。
7、高压试验时，试验人员应站在保证人身安全的距离以外，劝告非试验人员离开试验地点。
8、进行高压试验工作时，被试设备与试验人员应保持下列安全距离。
试验电压（千伏）安全距离（米）10及以下 0.310-35 1.035-80 1.580-110 2.0110-300 49、高压试验时，试验人员不准在与带电部分的最低距离上用手指点被试设备。
10、试验设备外壳应可靠接地，试验用的接地线应用裸铜线，截面积不得小于6mm2，不准用保险丝或刀闸接地。
11、试验设备电源开关应设有明显断开点，为保证安全在刀刃上应加绝缘罩。
试验装置低压回路应有两个串联开关，并有零位闭锁和过载自动保护装置。
12、因试验需要解开被试设备的一次线及二次线的接头时，拆前应做相序和二次线的标记，接后进行核对，以确保接线正确。
13、变更接线或试验结束时，应首先断开试验电源，然后进行放电，并将升压设备的高压部分短路接地。
14、大电容的被试设备，应先进行放电，再进行试验，高压直流试验时，试验结束后，应每次放电并接地，试验仪器也要放电并接地。
15、试验结束后，试验人员应清理好现场，恢复原来设备状况，由负责人进行检查。
16、特殊的重要电气试验，应有详细的计划、方案及安全措施，并经主管工程师批准。
17、外出试验，被试设备如需停电则要填写第一种工作票，不需停电的设备则填用第二种工作票。
18、外出试验工作应有计划，外出前做好充分的准备工作，防止遗漏试验设备，仪器、仪表应做防震工作。
19、外出试验应明确工作负责人，负责人应对工作进行详细分工，到现场后，负责人应对试验人员详细交待现场情况和安全注意事项，并对试验现场做详细检查，在试验中各负其责。
20、在现场搬运梯子，操作杆等高装物件，不准垂直搬运，应水平搬运，进入高空作业区应戴安全帽，高空作业应扎安全带。
21、试验结束后，试验人员应全面检查被试品上否有遗留物及短路导线，负责人验收后应将试验结果及存在的问题向有关人员交待清楚，并详细的做好记录。
22、试验标准应严格遵守《电气设备预防性试验规程》和《电力设备预防性试验规程(2011南网)》的标准。
如需降低试验标准要经总工程师的批准。
23、有下列情况之一者，不准进行绝缘试验工作。
环境或设备温度在5℃以下，空气温度在80%以上时。
室外设备如有打雷、下雨、下雪、大雾或雨过天睛不足2-4小时。
打雷时，在引入变电室引入线上的工作。
室外风力在6级以上。
带电设备与试验人员的距离小于下列数据。
带电设备电压（KV）6-10 35 110 220距离（m） 0.35 0.6 1.5 324、禁止在只经油开关断开的电源设备上进行试验工作,为了防止低压反送电,应将停电设备的高压保险全部取下，无保险者，应有明显的断开点，并加绝缘隔板。
二、高压试验1、高压试验中的规程2、耐压时，必须将被试设备从各方面断开，验明无电压后，确实证明设备上无人工作，方可进行，试验中，严禁他人接近高压带电设备。
3、被试设备应单独试验，若需每件设备连在一起进行试验，则应按被试设备中最低的标准进行。
4、加压前，必须认真检查试验结线，表计倍率，调压器零位及仪表的开始状态，均正确无误，向负责人报告施加的电压，取得负责人的同意后，方可加压，加压过程中应有人监护，试验人员在全部加压过程中，应精力集中，不得与他人闲谈，随时警戒异常情况发生，操作人员应站在绝缘垫上。
2.1.4 在升压过程中，操作人员得到任何人员断开电源的通知后，均应立即切断电源，待查明原因后，方可重新升压。
5、当被试设备连接较远或一端在现场，另一端较远，则应派专人看守（包括电缆试验）。
6、在同一电气连接部分有检修工作时，如加压部分与检修部分之间的断开点，按试验电压有足够的安全距离，并在另一侧有接地短路线时，可在断开点的一侧进行试验，另一侧或继续工作。
