高压电气预防性试验方案样本
高压电气预防性试验方案

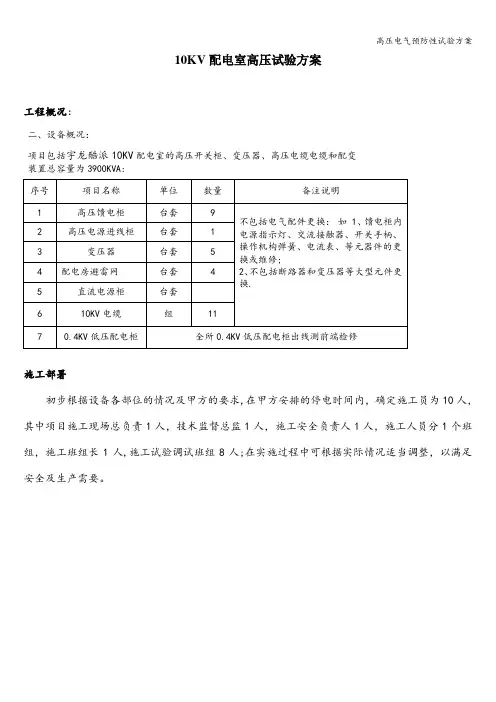

10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA:施工部署初步根据设备各部位的情况及甲方的要求,在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人,施工试验调试班组8人;在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行,为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调.试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等)，以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备.甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度,所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外,应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
高压电气预防性试验方案计划
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
高压电气预防性试验方案83993
本文档如对你有帮助，请帮忙下载支持！10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
10KV变电所预防性试验电气试验施工方案
重庆绿色智能技术研究院10KV变电所预防性试验电气试验施工方案编制：审核：批准：二零一六年一月目录一.工作任务概况二.试验人员及试验设备准备三.试验准备四.试验进度计划五.技安措施及注意点一、工作任务概况1.1．重庆绿色智能技术研究院10KV变电所预防性试验，总容量为 8850kVA+60kVA，其1*1600kVA+5*1250kVA+1*1000kVA+2*30kVA 共变压器9台，10kV高压开关柜22台，开关及保护16套，10KV 电力电缆13根，10KV电压互感器2只，少油开关检测1只，高压避雷器21只，接地电网7处等。
本次停电计划为一天，电气试验施工周期为一天，施工完成1#、2#线主变、开关、电缆试验及所有保护校验工作（包括清扫），当天下午恢复送电。
1.2．本计划编制依据1.2.1．《电气设备预防性试验规程》（DL/T596-1996）1.2.2．《重庆市电力设备交接和预防性试验规程》二．试验人员及试验设备配备2．1．试验人员2.1.1．试验班班长（现场负责人）2.1.2．试验班组成员：2.2．试验设备2.2.1．电试设备：YSKS3/JD交流耐压控制箱、试验变压器3KVA/5KVA、变压比自动测试仪、变压器直流电阻测试仪、氧化锌避雷器测试仪、直流泄露测试仪、高压电子兆欧表2.2.2．开关试验设备：KZY-3/ZKC-1 型开关特性测试仪、回路电阻自动测试仪、2.2.3．继电保护试验设备：AD310B/单相继电保护试验仪、JZS-2继电器综合测试仪、大电流发生器、3KVA/5KVA调压器三、试验准备3.1．安全、技术准备3.1.1．由试验班班长会同技术负责人察看现场编制作业计划书，开出（变电第一或第二种工作票）报主管部门审批以后执行3.1.2．根据作业计划书及业主要求和现场实际情况对试验班组人员进行安全技术交底3.1.3．根据现场具体情况，合理布置现场人员工作3.1.4．察看现场安全工器具情况（应满足工作票安全措施要求所需安全工器具，如有损坏或不全应另带）四．试验进度计划一．试验进度计划*试验日期为月日当天月日上午1．开具变电第一种工作票审核并送至试验现场（用户变电所值班负责人或许可人填写）2016年 /2．试验人员到现场开开工会、分工并做好准备工作2016年 / 7：45----8：00*用户值班人员应在此时间前将柜进线开关断开使设备停运并做好安措、技措。
高压电气预防性试验方案
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
10KV变电所预防性试验电气试验施工方案
10KV变电所预防性试验电气试验施工方案第一章引言1.1项目背景根据国家电网公司的要求，为确保变电所的安全运行和减少事故发生的风险，必须定期进行预防性试验。
本施工方案旨在提供一系列电气试验的施工方案，以确保变电所设备的性能和安全性。
1.2施工目标本施工方案的目标是进行变电所设备的预防性电气试验，包括高压开关设备、变压器、断路器等，以确认其正常运行和安全性，发现潜在问题，并及时进行修复和维护。
第二章试验方案2.1试验内容本试验包括但不限于以下内容：-变压器绕组绝缘电阻测试-断路器的动态和定值特性试验-避雷器的电气绝缘水平试验-继电保护设备的校验和测试-断路器的绝缘电阻测试-高压开关设备的全功能试验2.2试验仪器和设备为进行以上试验，必须准备以下仪器和设备：-绝缘电阻测试仪-动态特性试验仪-天兆绝缘电阻测试仪-三相继电保护测试仪-高压开关设备试验仪第三章施工准备3.1施工前检查在试验开始前，应进行设备的检查和清洁，确保设备表面无腐蚀、漏油和其他损坏。
如发现问题，应进行及时修复。
3.2试验人员培训试验人员必须具备相关的电气试验知识和技能，熟悉试验仪器和设备的操作方法，并了解变电所设备的特性和工作原理。
3.3试验仪器校验试验仪器的准确性是保证试验结果准确性的前提。
在施工前，应对试验仪器进行校验和检测，确保其性能良好。
第四章施工步骤4.1试验设备安装根据试验方案的要求，安装绝缘电阻测试仪、动态特性试验仪、天兆绝缘电阻测试仪、三相继电保护测试仪和高压开关设备试验仪。
4.2试验参数设置根据试验方案的要求，设置试验仪器的参数，包括电流值、电压值、时间等，以确保试验过程和结果符合要求。
4.3进行试验按照试验顺序和方法，依次进行变压器绕组绝缘电阻测试、断路器的动态和定值特性试验、避雷器的电气绝缘水平试验、继电保护设备的校验和测试、断路器的绝缘电阻测试，以及高压开关设备的全功能试验。
4.4数据记录和分析在试验过程中，及时记录试验数据，并进行分析。
电力系统：变电站高压电气设备预防性试验报告模板
220kVXX变电站高压电气设备
预防性试验
检测报告
检验类别：预防性试验
试验项目：220kV XXXXX间隔
报告日期：xxxxxxxxxxxxxx xxxxxxxxxxxxxxxxxxxx
试验人员：XXXXXXXXXXXXXX
试验负责人：XXX
结论：XXXXXXXXXXXXXX，试验合格。
备注：无
220kVXX断路器
二、分、合闸线圈直流电阻测量(Ω)：
三、断路器最低动作电压测量(V)：
四、分、合闸时间及同期、速度测量：
五、回路电阻测量：
六、断路器操作试验：
八、SF6分解产物测量(Ω)：
操作人：记录人：制表人：XXXXXX
220kVXX间隔避雷器
一、绝缘电阻测量：
二、直流1mA下直流参考电压及0.75U参下的泄漏电流测量：
三、放电计数器检查：
操作人：桑珠、张天元、普琼记录人：达娃央金制表人：张红岩
220kVXX间隔电压互感器
一、绝缘电阻测量：
二、电容分压器介质损耗正切值及电容量测量：
操作人：桑珠、张天元、普琼记录人：达娃央金制表人：张红岩
220kV避雷器
一、绝缘电阻测量：
二、直流1mA下直流参考电压及0.75U参下的泄漏电流测量：
三、放电计数器检查：
操作人：桑珠、张天元、普琼记录人：达娃央金制表人：张红岩。
高压电气预防性试验方案
广州俊集电力科技有限公司10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
10KV变电所预防性试验电气试验施工方案
色智能技术研究院10KV变电所预防性试验电气试验施工方案二零一六年一月目录一.工作任务概况二.试验人员及试验设备准备三.试验准备四.试验进度方案五.技安措施及注意点一、工作任务概况1.1．**绿色智能技术研究院10KV变电所预防性试验，总容量为8850kVA+60kVA，其1*1600kVA+5*1250kVA+1*1000kVA+2*30kVA共变压器9台，10kV高压开关柜22台，开关及保护16套，10KV电力电缆13根，10KV电压互感器2只，少油开关检测1只，高压避雷器21只，接地电网7处等。
本次停电方案为一天，电气试验施工周期为一天，施工完成1#、2#线主变、开关、电缆试验及所有保护校验工作〔包括清扫〕，当天下午恢复送电。
1.2．本方案编制依据1.2.1．"电气设备预防性试验规程" 〔DL/T596-1996〕1.2.2．"**市电力设备交接和预防性试验规程"二．试验人员及试验设备配备2．1．试验人员2.1.1．试验班班长〔现场负责人〕2.1.2．试验班组成员：2.2．试验设备2.2.1．电试设备：YSKS3/JD交流耐压控制箱、试验变压器3KVA/5KVA、变压比自动测试仪、变压器直流电阻测试仪、氧化锌避雷器测试仪、直流泄露测试仪、高压电子兆欧表2.2.2．开关试验设备：KZY-3/ZKC-1 型开关特性测试仪、回路电阻自动测试仪、2.2.3．继电保护试验设备：AD310B/单相继电保护试验仪、JZS-2继电器综合测试仪、大电流发生器、3KVA/5KVA调压器三、试验准备3.1．平安、技术准备3.1.1．由试验班班长会同技术负责人观察现场编制作业方案书，开出〔变电第一或第二种工作票〕报主管部门审批以后执行3.1.2．根据作业方案书及业主要求和现场实际情况对试验班组人员进展平安技术交底3.1.3．根据现场具体情况，合理布置现场人员工作3.1.4．观察现场平安工器具情况〔应满足工作票平安措施要求所需平安工器具，如有损坏或不全应另带〕四．试验进度方案一．试验进度方案*试验日期为月日当天月日上午1．开具变电第一种工作票审核并送至试验现场〔用户变电所值班负责人或许可人填写〕2016年 /2．试验人员到现场开开工会、分工并做好准备工作2016年 / 7：45----8：00*用户值班人员应在此时间前将柜进线开关断开使设备停运并做好安措、技措。
高压电气预防性试验方案
10KV配电室高压试验方案工程概况：二、设备概况：项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA：施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
高压电气预防性试验方案
沈阳经济技术开发区热电有限公司高压试验方案工程概况：66kVⅠ、Ⅱ段六氟化硫组合电气预试；#2、#3、#4主变压器预试；宁陕甲、乙线路标准项目小修、预试、维护、巡检一年施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为6人，其中项目施工现场总负责1人，施工安全技术负责人1人，试验班组4人；在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规程》2005版《电力设备预防性试验标准》GB50150-2006《电力设备预防性试验规程》DLT-596-19962、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作：甲方单位应向乙方单位提供完整的设备及线路图纸资料（包括各设备的合格证和技术参数表格等），以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括：具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工：出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
乙方在试验工作完毕后，根据现场试验记录进行试验报告的编制，试验报告完成经乙方审核部门审核盖章后送达甲方有关单位。
高压电气预防性试验方案
高压电气预防性试验方案广州俊集电力科技有限公司10KV配电室高压试验方案工程概况:二、设备概况:项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置总容量为3900KVA:施工部署初步根据设备各部位的情况及甲方的要求，在甲方安排的停电时间内，确定施工员为10人，其中项目施工现场总负责1人，技术监督总监1人，施工安全负责人1人，施工人员分1个班组，施工班组长1人，施工试验调试班组8人;在实施过程中可根据实际情况适当调整，以满足安全及生产需要。
组织管理措施1、依据的文件及标准本方案按照中华人民共和国电力行业标准的规定执行《电业安全作业规和》2005版《电力设备预防性试验标准》GB50150-2006《中国南方电网有限责任公司企业标准》Q/CSG114002-20112、协调配合试验调试工作的特殊性决定，试验工作必须在设备停电状态下进行，为缩短停电时间和避免试验人员误入带电设备间隔事故的发生，因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作:甲方单位应向乙方单位提供完整的设备及线路图纸资料(包括各设备的合格证和技术参数表格等)，以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括:具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后，及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工:出于对设备的熟知程度和安全的角度，所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后，方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作，试验工作开始时除甲方协调员及监督人在试验现场协调工作以外，应避免其他闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录，实验完毕乙方应检查清理试验现场，确保无遗漏无错误方可撤离现场并通知甲方人员恢复供电。
高压电气预防性试验方案
高压电气预防性试验方案1.背景介绍高压电气设备广泛应用于工业生产和日常生活中，为了确保设备的安全运行和人身安全，必须进行定期的预防性试验。
本方案旨在确保高压电气设备在试验过程中安全可靠并满足相关标准要求。
2.试验对象本预防性试验方案适用于所有高压电气设备，包括变压器、断路器、隔离开关等。
试验对象应处于正常运行状态，并满足设备规格和操作要求。
3.试验目的(1)检测设备的绝缘性能，确定其耐压试验水平；(2)发现设备的潜在故障，预防事故发生；(3)检查设备的传导性能，保证其正常的电气连接。
4.试验方法(1)耐压试验：a.准备试验设备，包括高压发生器、电压电流传感器、绝缘电阻测试仪等；b.根据设备的额定电压和试验标准，设定试验电压和试验时间；c.将试验设备连接到被试设备上，确保连接可靠；d.施加试验电压并观察设备的电压变化情况；e.在试验结束后，记录试验数据并进行分析。
(2)故障巡查：a.检查设备的外部绝缘状况，如表面是否有灰尘、异物等；b.检查设备的内部绝缘状况，如绝缘子、绝缘袋等；c.检查设备的接线端子及连接器是否紧固正常；d.检查设备的接地系统是否正常；e.对设备的散热系统进行检查，确保其正常工作。
(3)传导性能测试：a.使用电流表和电压表对设备的传导性能进行测试；b.测试设备的电流和电压是否在正常范围内；c.检查设备的接线端子及连接器，确保其传导性能良好。
5.试验频率根据设备的使用环境、工作负荷和试验历史等因素，确定预防性试验的频率。
通常建议每年进行一次全面的预防性试验，并在重要情况下进行中间的抽样试验。
6.试验记录和报告试验过程中应详细记录试验数据、现场观察情况和问题，并制作试验报告。
报告中应包括试验结果、问题分析和解决方案等内容，并向相关部门和人员进行通报。
7.安全措施在进行高压电气预防性试验时，必须采取充分的安全措施，包括：(1)涉及的人员必须具备相关的电气知识和安全意识，严格按照操作规程进行操作；(2)进行试验前，必须对试验设备进行全面的检查，确保设备正常工作；(3)试验过程中必须正确设置试验参数，合理控制试验过程；(4)在高压操作时，必须佩戴绝缘手套、绝缘靴等个人防护装备；(5)如发现设备异常情况或试验过程中有人身安全问题，应立即停止试验。
高压电气预防性试验方案
引言概述高压电气设备是现代工业和生活中不可或缺的重要组成部分，但由于其特殊性质，使用与运行中存在一定的风险。
为了确保电气设备的安全性和可靠性，预防性试验成为保证设备运行的重要环节。
本文将详细阐述高压电气预防性试验的方案。
正文内容1.确定试验目标和范围1.1确定试验目标：确定预防性试验的目标，即阐明试验的目的是为了验证设备的可靠性和安全性。
1.2确定试验范围：明确试验的范围，包括试验设备的种类、试验对象的规模范围等。
2.制定试验计划2.1试验前准备：确定试验计划前的准备工作，包括设备的检查和维护、试验所需的材料和仪器等。
2.2试验方法和程序：根据试验标准和要求，确定试验的具体方法和步骤，并编制试验程序。
2.3试验参数：确定试验中需测量和记录的各项参数，如电压、电流、温度等。
3.试验设备和仪器3.1试验设备：选择符合试验需求的设备，包括高压发生器、遥测仪表、测量仪器等。
3.2试验工具和辅助设备：选择适用于高压电气试验的工具和辅助设备，如绝缘手套、安全工具等。
3.3试验仪器校准和检验：对试验仪器进行校准和检验，确保其准确性和可靠性。
4.试验操作和安全措施4.1试验前准备：进行试验前的安全培训，确保试验人员了解试验操作的步骤和安全措施。
4.2试验环境和条件：确保试验环境符合安全要求，如通风、防火、防爆等。
4.3试验操作规程：编制试验操作规程，明确试验操作人员的职责和操作要求。
4.4安全措施：确保试验操作人员的人身安全，包括佩戴个人防护装备、使用可靠的绝缘工具等。
5.试验数据记录和分析5.1数据记录：在试验过程中对各项试验数据进行准确记录，包括电压、电流、温度等参数。
5.2数据分析和评估：对试验数据进行分析和评估，判断试验结果是否符合要求，并提出改进措施。
5.3试验报告：编写试验报告，详细描述试验过程、结果和分析，并提出相关建议和意见。
总结高压电气预防性试验是保证电气设备安全性和可靠性的重要手段。
在试验方案的制定中，应明确试验目标和范围，并制定详细的试验计划。
电气预防性试验方案电气
电气预防性试验方案电气一、试验目的电气设备是现代化社会中不可或缺的基础设施之一，其安全可靠运行对保障人民生命财产安全、促进社会经济发展具有重要意义。
为了保证电气设备的正常运行，预防性试验是必不可少的一环。
本方案的目的是通过对电气设备进行定期的预防性试验，发现和排除潜在的故障和隐患，确保设备的稳定性、可靠性和安全性。
二、试验内容1.设备外观检查：检查设备外观是否完好，有无损坏、腐蚀等情况。
2.绝缘电阻测量：使用万用表等工具对设备的绝缘电阻进行测量，判断绝缘状况是否良好。
3.接地电阻测量：使用接地电阻测试仪测量设备的接地电阻，判断接地系统是否正常。
4.静态耐压试验：对设备进行耐压试验，检测设备在额定工作电压下的绝缘性能。
5.动作性能试验：对设备的开关机、断路、跳闸等动作性能进行检测，确保设备的操作性能正常。
6.漏电保护器触发试验：对漏电保护器的触发电流进行测试，保证漏电保护装置的正常工作。
7.设备的温度试验：通过测量设备运行时的温度变化情况，判断设备的散热、工作负载是否正常。
8.电气连接及接线检查：检查设备的电气连接和接线情况，确保接线良好、无松动、断线等问题。
9.遥控信号测试：对设备的遥控信号进行测试，验证设备的远程控制功能是否可靠。
10.浪涌电压试验：对设备进行浪涌电压试验，检测设备对突发的浪涌电压是否具有抗击能力。
11.紧固件检查：检查设备的紧固件是否牢固可靠，有无松动或脱落情况。
12.仪器仪表检查：对测试设备和仪器仪表进行检查，确保其精确度和可靠性。
三、试验周期根据设备的工作环境、使用寿命以及厂家的要求，制定合理的电气设备预防性试验周期。
一般来说，对于重要设备，可以采取年检和季度检的方式进行。
对于一般设备，可以以年检为主，辅以半年检或季度检。
四、试验记录和处理在试验过程中，要详细记录试验项目、试验结果、试验日期和试验人员等信息，并在试验后进行统计和分析。
如果发现设备存在问题，应及时进行处理，如修复、更换等。
高压电气设备预防性试验(电气设备1)(2024版)
2008-05
11
避雷器试验
3 工频放电电压
测量工频放电电压的目的是检查火花间隙的结构及特 性是否正常，检验它在过电压下是否有动作的可能性。 测量工频放电电压的结线图示下
T1
T2 R
V
F PV=
FS避雷器工频放电电压
额定电压 3
6
10
新装、大修后 9-10 16-19 26-31
运行中
8-12 15-21 23-33
放电的时间间隔。试验三次，取三次的平均值作为放电 电压。每次间隔时间不得小于1分钟。否则由于间隙内 部没有充分去电离，而造成放电电压偏低或分散性大。
对于带并联电阻的FZ型、FCZ型和FCD型避雷器，对加
压时间提出了特殊要求。加压超过灭弧电压以后的时间 应不大于0.2S。间隙放电后，通过避雷器的放电电流应 在0.5S内切断，电流幅值应限制在0.2A以下。
的电导电流；U2、I2为额定试验电压和该电压
下的电导电流。每个元件的非线性系数α应在
0.25~0.45之间。
非线性系数差值是指同一串联元件组中两个元
件的非线性系数的差值，即△α＝α1－α2。“预 规”规定，同一相内，串联组合元件的非线性
系数差值在交按时应不大于0.04，运行中不应
200大8-05于0.05。
保护电阻R的选择。以间隙击穿后工频电流不超过0.7A
为宜。（带非线性分路电阻的应小于0.3A。）
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
10KV配电室高压试验方案
工程概况:
二、设备概况:
项目包括宇龙酷派10KV配电室的高压开关柜、变压器、高压电缆电缆和配变装置
总容量为3900KVA:
施工部署
初步根据设备各部位的情况及甲方的要求, 在甲方安排的停电时间内, 确定施工员为10人, 其中项目施工现场总负责1人, 技术监督总监1人, 施工安全负责人1人, 施工人员分1个班组, 施工班组长1人, 施工试验调试班组8人; 在实施过程中可根据实际情况适当调整, 以满足安全及生产需要。
组织管理措施
1、依据的文件及标准
本方案按照中华人民共和国电力行业标准的规定执行
《电业安全作业规和》
《电力设备预防性试验标准》GB50150-
《中国南方电网有限责任公司企业标准》Q/CSG114002-
2、协调配合
试验调试工作的特殊性决定, 试验工作必须在设备停电状态下进行, 为缩短停电时间和避免试验人员误入带电设备间隔事故的发生, 因此需要甲、已双方单位密切协调配合、统一步调。
试验工作前的准备工作:
甲方单位应向乙方单位提供完整的设备及线路图纸资料( 包括各设备的合格证和技术参数表格等) , 以便乙方制定完善的工作方案。
乙方向甲方提供的试验方案内容应包括: 具体的施工内容和范围、工作人员数量、停电时间以及需要停电的带电设备。
甲方接到乙方施工方案后及时安排设备停电检修事宜。
具体停电时间和范围经甲方有关部门确定后, 及时与乙方连络并通知乙方到场开展工作时间。
试验工作现场施工:
出于对设备的熟知程度和安全的角度, 所有现场的停送电倒闸操作均由甲方单位运行人员执行。
乙方应在正式接到甲方现场协调员的设备已停电的通知后, 方可安排试验班组人员进入现场验电、放电、挂设警示标志、围栏等安全防护措施。
为了安全管理工作, 试验工作开始时除甲方协调员及监督人在试验现场协调工作以外, 应避免其它闲杂人员在现场走动。
试验工作中实验人员认真做好现场记录, 实验完毕乙方应检查清理试验现场, 确保无遗漏无错误方可撤离现场
并通知甲方人员恢复供电。
乙方在试验工作完毕后, 根据现场试验记录进行实验报告的编制, 试验报告完成经乙方审核部门审核盖章后尽快送达甲方有关单位。
3、文明施工
施工现场周围要设置围栏、屏障等, 并张贴标志或悬挂标志牌, 防止有人误入, 发生危险。
施工现场施工机具以及实验设备摆放整齐, 不得随意放置。
设备接线要求符合现场临时用电管理办法中的规定。
施工结束工作后认真整理清扫现场, 不留污物。
现场施工人员着装统一、佩戴安全帽、使用文明用语, 不得大声喧哗。
严格遵守有特殊规定的施工现场中所规定的条款。
4、工作许可
对工作现场和试验设备是否有妨碍安全的情况进行检查; 办理第一种或第二种工作票时需符合现行《电业安全工作规程》的要求, 可采用计算机打印工作票内容, 但要手工填入时间、日期、签名, 同时应在工作前一日把第一种工作票交给变电所值班员; 对保证安全的技术措施和组织措施进行落实, 树立安全第一的观念, 坚持班前安全会制度, 对安全职责和人员分工、相应的安全措施和主要的危险点、当天作业的内容等由工作负责人进行详细的布置。
5、工作完结
必须向设备管理单位把试验中发现的处理情况及设备问题详细的交代清楚; 工作终结手续要由工作负责人办理, 并把工作结束时间在工作票上注明, 且双方签名; 工作负责人必须在试验全部结束后对现场进行认真的检查和确认: ①工作班的所有人员离开试验现场; ②已恢复调试短接或拆除的线头; ③已正确恢复为了调试需要而临时改动或退出的保护; ④完好的恢复柜、门、盒等处; ⑤已拆的所有引线连接牢固完好; ⑥没有遗留接地线、工具、物品等。
6、档案管理
建立健全档案管理制度, 设立专职档案资料员, 对历年来各单位的实验项目进行建档管理, 以备随时查阅和历年来设备运行状况的数据比较。
7、应急制度
建立健全应急保证制度, 公司成立专门的部门应对各种应急突发事件。
应急部门应满足处理各用户单位突发停电事故和临时停电检修任务的需要。
安排专职人员和车辆, 统一管理统一调配, 全天候值守。
8、组织结构
9、施工作业工器具
试验设备清单
技术管理措施
根据具体情况, 需要做相应试验的有以下几项:
一: 变压器, 具体试验项目有:
1、变压器绝缘电阻的测量( 耐压试验前进行) , 用2500V摇表测量。
2、变压器直流电阻的测量, 采用直流电阻快速测试仪分别对变压器高压侧
1、２、３档及低压侧进行测量。
3、变压器各分接开关位置的变比测试。
( 测量误差±5% —±1%)
4、变压器油的击穿电压试验( 此项进行5次取其平均值)
5、变压器耐压试验( 要求打压工频电压30KV,1分钟) 。
6、变压器试验周期为1年一次。
二: 电力电缆试验, 具体项目有:
1、绝缘电阻的测量。
在直流耐压试验之前进行。
相间绝缘, 用2500V摇表
摇测1分钟。
2、工频电压的试验, 试验电压为28KV,每10KV做记录, 升至28KV,加压时
间15min,不击穿, 泄漏电流50/uA以下。
3、试验周期1年一次。
三: 电气设备试验: 具体项目有: ( 高压开关柜)
１、绝缘电阻测量( 包括母线, 断路器, 互感器绝缘子相间与地的测量。
) ２、耐压试验。
( 包括母线、互感器, 断路器、绝缘子、母线、绝缘子 42KV,1分钟, 断路器、互感器, 28KV,1分钟) ３、断路器特性试验以及断路器耐压试验。
( 工频耐压28KV;1分钟)
４、试验周期1年一次。
四: 继电器调试: 具体项目有:
１、检查转盘、齿轮、接点等机械部分是否良好。
２、进行始动电流、定值电流、跳闸电流、速断电流的整定, 并做好录。
( 继电器动作误差不大于5%)
３、进行断路器定值跳闸试验。
( 分合闸、跳闸两项)
４、试验周期1年一次。
五: 接地极接地电阻测量: 用专用摇表测量, 阻值在4Ω以下, 试验周期1年一次。
( 须停电进行接地电阻不大于4Ω) 。
六: 防护用品试验: 具体项目有:
１、高压绝缘手套、绝缘靴、拉闸杆、高压验电器试验, 周期1年一次。
七: 避雷器击穿电压试验, 原阀式避雷器试验周期为1年一次。
现改为氧化锌避雷器, 试验周期1年一次, ( 试验项目1毫安下参考电压试验和75%参考电压下的泄漏电流测定。
)
高压试验现场安全工作措施
高压试验工作顺利, 确保人身和设备安全, 特制定本规程。
高压试验工作人员, 要熟悉并掌握本规程, 定期参加考试, 凡考试不合格者, 禁止参加高压试验工作, 高压试验工作人员, 身体健康, 无妨碍高压试验工作的疾病( 如癫痫病、精神病) 视力应达到0.3以上。
下列人员应熟悉本规程: 试验班全体人员、检修公司主任、有关专业技术人员。
一、高压试验工作的基本要求
1、高压试验工作, 要做到方法正确, 数据准确, 结论明确, 安全措施符
合本规程的要求。
2、试验人员工作中发现有违反本规程和危及人身安全的命令有权拒绝执行错误命令, 并立即报告上级。
3、试验人员在工作中应穿绝缘鞋, 必要时应站到绝缘垫上。
带电使用绝缘杆时应戴绝缘手套, 并穿绝缘鞋。
4、高压试验工作中的绝缘杆, 绝缘靴、鞋、绝缘手套应定期试验合格, 并有记录。
5、高压试验工作至少有2人, 同时应明确1人为工作负责人。
6、试验地点应装设围栏, 向外悬挂”止步、高压危险”标示牌, 试验室围栏应固定, 围栏高度应防止人员进入, 围栏门应有闭锁装置, 临时围栏, 应派人看守。
7、高压试验时, 试验人员应站在保证人身安全的距离以外, 劝告非试验人员离开试验地点。
8、进行高压试验工作时, 被试设备与试验人员应保持下列安全距离。
试验电压( 千伏) 安全距离( 米)
10及以下 0.3
10-35 1.0
35-80 1.5
80-110 2.0
110-300 4
9、高压试验时, 试验人员不准在与带电部分的最低距离上用手指点被试设备。
10、试验设备外壳应可靠接地, 试验用的接地线应用裸铜线, 截面积不得小于6mm2, 不准用保险丝或刀闸接地。
11、试验设备电源开关应设有明显断开点, 为保证安全在刀刃上应加绝缘罩。
试验装置低压回路应有两个串联开关, 并有零位闭锁和过载自动保护装置。
