液氨蒸发器控制系统分析
氨蒸发器在氨制冷系统中的蒸发性能研究

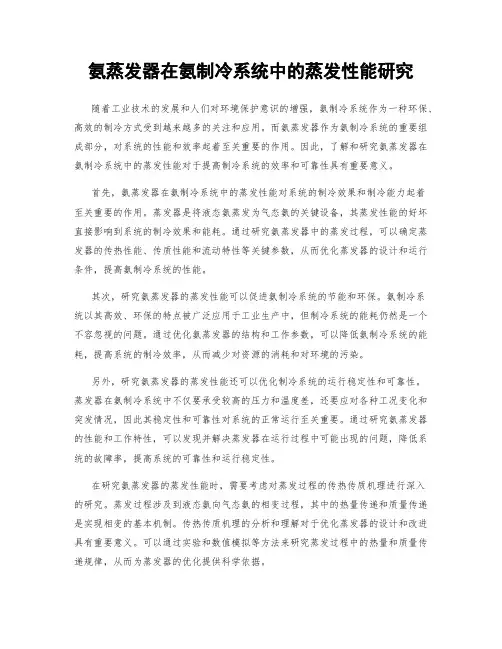

![氨蒸发器在氨制冷系统中的蒸发性能研究](https://img.taocdn.com/s3/m/082ceeace109581b6bd97f19227916888486b9e3.png)
氨蒸发器在氨制冷系统中的蒸发性能研究随着工业技术的发展和人们对环境保护意识的增强,氨制冷系统作为一种环保、高效的制冷方式受到越来越多的关注和应用。
而氨蒸发器作为氨制冷系统的重要组成部分,对系统的性能和效率起着至关重要的作用。
因此,了解和研究氨蒸发器在氨制冷系统中的蒸发性能对于提高制冷系统的效率和可靠性具有重要意义。
首先,氨蒸发器在氨制冷系统中的蒸发性能对系统的制冷效果和制冷能力起着至关重要的作用。
蒸发器是将液态氨蒸发为气态氨的关键设备,其蒸发性能的好坏直接影响到系统的制冷效果和能耗。
通过研究氨蒸发器中的蒸发过程,可以确定蒸发器的传热性能、传质性能和流动特性等关键参数,从而优化蒸发器的设计和运行条件,提高氨制冷系统的性能。
其次,研究氨蒸发器的蒸发性能可以促进氨制冷系统的节能和环保。
氨制冷系统以其高效、环保的特点被广泛应用于工业生产中,但制冷系统的能耗仍然是一个不容忽视的问题。
通过优化氨蒸发器的结构和工作参数,可以降低氨制冷系统的能耗,提高系统的制冷效率,从而减少对资源的消耗和对环境的污染。
另外,研究氨蒸发器的蒸发性能还可以优化制冷系统的运行稳定性和可靠性。
蒸发器在氨制冷系统中不仅要承受较高的压力和温度差,还要应对各种工况变化和突发情况,因此其稳定性和可靠性对系统的正常运行至关重要。
通过研究氨蒸发器的性能和工作特性,可以发现并解决蒸发器在运行过程中可能出现的问题,降低系统的故障率,提高系统的可靠性和运行稳定性。
在研究氨蒸发器的蒸发性能时,需要考虑对蒸发过程的传热传质机理进行深入的研究。
蒸发过程涉及到液态氨向气态氨的相变过程,其中的热量传递和质量传递是实现相变的基本机制。
传热传质机理的分析和理解对于优化蒸发器的设计和改进具有重要意义。
可以通过实验和数值模拟等方法来研究蒸发过程中的热量和质量传递规律,从而为蒸发器的优化提供科学依据。
此外,还需要考虑蒸发器的结构和材料对其蒸发性能的影响。
蒸发器作为氨制冷系统中的关键组件,其结构和材料的选择对蒸发性能有着直接的影响。
氨蒸发器工作原理
![氨蒸发器工作原理](https://img.taocdn.com/s3/m/0c778043bfd5b9f3f90f76c66137ee06eff94ee1.png)
氨蒸发器工作原理
氨蒸发器是一种将液体氨变为气体状态的设备,其工作原理如下:
1. 加热:氨蒸发器通常通过外部加热装置(如电加热器或燃气加热器)进行加热。
加热的目的是提供足够的能量以将液体氨加热到其蒸发温度。
2. 压力调节:在氨蒸发器内部,液体氨受到一定的压力控制。
通过调整压力,可以影响氨的蒸发速率和温度。
3. 蒸发:当液体氨的温度达到其蒸发温度时,部分液体氨会蒸发成气体。
蒸发过程需要吸收热量,因此会降低液体氨的温度。
4. 混合:在氨蒸发器内部,蒸发的氨气与未蒸发的液体氨进行混合。
这种混合会导致气相中氨的浓度逐渐增加。
5. 出口排放:氨蒸发器内部的气体在一定的压力下,通过出口排放至其他设备或环境中使用。
通过这样的工作原理,氨蒸发器可以将液体氨转化为气体状态,从而提供氨气用于特定的工业或实验需求。
液氨蒸发器控制系统分析
![液氨蒸发器控制系统分析](https://img.taocdn.com/s3/m/7060fe1fcdbff121dd36a32d7375a417876fc150.png)
液氨蒸发器控制系统分析1. 引言液氨蒸发器控制系统是工业生产过程中重要的组成部分。
蒸发器控制系统用于调节液氨蒸发器的工作状态,确保系统正常运行和性能稳定。
本文将对液氨蒸发器控制系统进行分析,并探讨其相关技术和应用。
2. 液氨蒸发器控制系统的工作原理液氨蒸发器控制系统的工作原理涉及到液氨蒸发器的物理特性和控制电路的设计。
液氨蒸发器是一个用于将液态氨转化为气态的设备,通常用于冷冻系统和空调系统中。
液氨蒸发器控制系统通过感应器和控制器监测蒸发器的温度和压力,根据设定值调节液氨的流量和压力,以控制蒸发器的工作状态。
控制系统通常由传感器、执行器、控制器和显示器组成。
3. 液氨蒸发器控制系统的关键技术3.1 传感器技术液氨蒸发器控制系统中的传感器用于监测蒸发器的温度和压力。
常见的传感器包括温度传感器和压力传感器,它们能够实时获取蒸发器的工作状态,并将数据传输给控制器。
3.2 控制器技术液氨蒸发器控制系统的关键部分是控制器。
控制器能够根据传感器传输的数据,通过调节执行器的操作来控制液氨的流量和压力。
控制器的设计需要考虑系统的稳定性、精度和响应时间。
3.3 执行器技术执行器用于根据控制器的指令来调节液氨的流量和压力。
常见的执行器包括电动阀门和变频器。
电动阀门能够控制液氨的流量,而变频器可以实现对液氨压力的调节。
4. 液氨蒸发器控制系统的应用液氨蒸发器控制系统主要应用于冷冻系统和空调系统中。
在冷冻系统中,液氨蒸发器控制系统能够确保系统的制冷效果和温度稳定性。
而在空调系统中,液氨蒸发器控制系统能够调节系统的冷却效果和湿度控制。
5. 结论液氨蒸发器控制系统是工业生产过程中不可或缺的一部分。
通过传感器、控制器和执行器的协同工作,液氨蒸发器控制系统能够实现对液氨蒸发器的精确控制和调节。
在冷冻系统和空调系统中的应用,使得系统能够更加高效稳定地运行。
液氨蒸发器控制系统的发展趋势将越来越向自动化、智能化和网络化方向发展。
随着信息技术和控制技术的不断进步,液氨蒸发器控制系统将会更加可靠、灵活和智能化,为工业生产带来更大的便利和效益。
液氨蒸发器温度控制系统课程设计

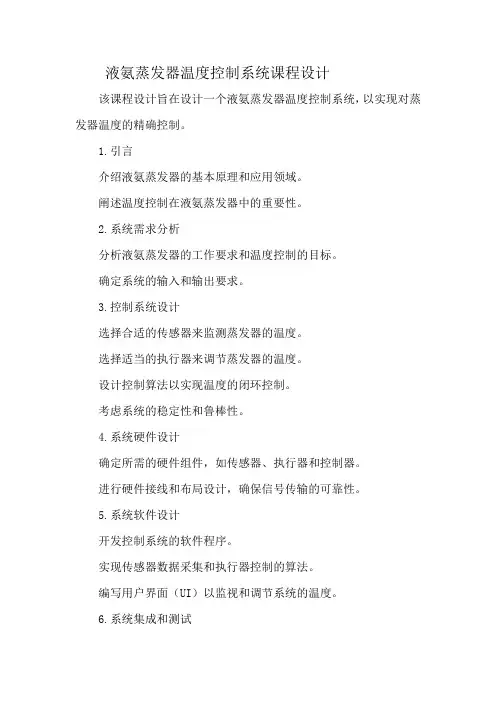

![液氨蒸发器温度控制系统课程设计](https://img.taocdn.com/s3/m/676fe630591b6bd97f192279168884868762b8ef.png)
液氨蒸发器温度控制系统课程设计
该课程设计旨在设计一个液氨蒸发器温度控制系统,以实现对蒸发器温度的精确控制。
1.引言
介绍液氨蒸发器的基本原理和应用领域。
阐述温度控制在液氨蒸发器中的重要性。
2.系统需求分析
分析液氨蒸发器的工作要求和温度控制的目标。
确定系统的输入和输出要求。
3.控制系统设计
选择合适的传感器来监测蒸发器的温度。
选择适当的执行器来调节蒸发器的温度。
设计控制算法以实现温度的闭环控制。
考虑系统的稳定性和鲁棒性。
4.系统硬件设计
确定所需的硬件组件,如传感器、执行器和控制器。
进行硬件接线和布局设计,确保信号传输的可靠性。
5.系统软件设计
开发控制系统的软件程序。
实现传感器数据采集和执行器控制的算法。
编写用户界面(UI)以监视和调节系统的温度。
6.系统集成和测试
进行硬件和软件的集成。
进行系统级的功能测试和性能评估。
优化系统参数和算法以实现更好的控制性能。
7.结果分析与总结
分析系统测试结果,评估系统的控制性能。
总结设计过程和经验教训。
提出改进系统的建议和未来研究方向。
液氨蒸发器工作原理
![液氨蒸发器工作原理](https://img.taocdn.com/s3/m/5c41f3541fd9ad51f01dc281e53a580216fc50f8.png)
液氨蒸发器工作原理液氨蒸发器是一种常用的制冷设备,其工作原理是将液态氨通过蒸发器内的管道进行蒸发,从而吸收周围环境的热量,使得蒸发器内的温度降低,达到制冷的效果。
液氨蒸发器的主要组成部分包括管道、换热器、压力控制器、温度控制器等。
其中,管道是液氨蒸发器的核心部件,其内部的液态氨通过蒸发,将周围环境的热量吸收,从而使得管道内的温度降低。
换热器则是将蒸发后的氨气与外部环境进行换热,使得氨气的温度进一步降低。
压力控制器和温度控制器则是对液氨蒸发器的压力和温度进行监控和调节,保证其正常运行。
液氨蒸发器的工作原理可以简单概括为以下几个步骤:1. 液态氨进入蒸发器内部的管道,通过管道内的蒸发作用,将周围环境的热量吸收,从而使得管道内的温度降低。
2. 蒸发后的氨气进入换热器,与外部环境进行换热,使得氨气的温度进一步降低。
3. 经过换热器后的氨气再次进入管道内,进行循环往复的蒸发和换热过程,从而不断吸收周围环境的热量,使得蒸发器内的温度持续降低。
4. 压力控制器和温度控制器对液氨蒸发器的压力和温度进行监控和调节,保证其正常运行。
液氨蒸发器的工作原理虽然简单,但其在制冷领域中的应用非常广泛。
液氨蒸发器具有制冷效率高、制冷量大、使用寿命长等优点,被广泛应用于冷库、制冷设备、空调等领域。
同时,液氨蒸发器也需要注意安全问题,因为氨气具有毒性和易燃性,使用时需要严格遵守相关安全规定,确保其安全运行。
总之,液氨蒸发器是一种常用的制冷设备,其工作原理是通过管道内的蒸发作用,将周围环境的热量吸收,从而使得蒸发器内的温度降低,达到制冷的效果。
液氨蒸发器具有制冷效率高、制冷量大、使用寿命长等优点,但同时也需要注意安全问题,确保其安全运行。
液氨蒸发器的约束控制
![液氨蒸发器的约束控制](https://img.taocdn.com/s3/m/80b65672650e52ea54189866.png)
HS
FC24.SP FC 24
KFA
FC24.PV
×
RA, m FT 24
燃料
VF
VA
空气
锅炉空燃比控制方案 #6
FC23.PV
RF, m
FT 23
蒸汽
PC22.OP
PT 22
Pm
PC
PSP
22
ASP
%O2
AT
AC
25
25
烟气
LS
FC23.SP FC 23
HS
FC24.SP
FC 24
FC24.PV
罐
hmin
如何避免液位低于 hmin ?
Fsp
Fm
FC
12
FT 12
F(t)
u(t)
至后续 工艺
缓冲罐与流量控制
进料
缓
h1
冲 罐
LT 23
hmin
hmin
LC u2(t)
23
LS u1(t) u(t)
Fsp
FC 12
Fm
FT 12
F(t) 至后续工艺
选择控制
TC Tm
32
HS
Tsp
冷却剂 入口
进料
×
RA, m
FT 24
燃料
VF
VA
空气
锅炉空燃比控制方案 #5
双交叉控制
手动调节空燃比 值
分析其工作原理
(1)KFA如何设定
(2)稳态条件
FC23.PV
(3)蒸汽用量增加 RF, m
或减少时,控制系统
FT
的响应过程
23
蒸汽
PT 22
Pm
PC
氨水蒸发器的设计
![氨水蒸发器的设计](https://img.taocdn.com/s3/m/309f8d6dbc64783e0912a21614791711cc7979d0.png)
氨水蒸发器的设计简介氨水蒸发器是一种常见的化工设备,广泛应用于化工、制药和冶金等领域。
其主要功能是将氨水或含氨溶液中的水分蒸发出来,从而提高氨水浓度或纯度。
本文将详细介绍氨水蒸发器的设计原理、结构和操作要点。
设计原理氨水蒸发器的设计基于物质的蒸发原理。
在蒸发过程中,溶液中的水分因受热而蒸发,在蒸汽状态下与空气接触,形成蒸汽,从而使溶液中的水分子减少,浓度增加。
氨水蒸发器的设计需要考虑以下几个方面: 1. 传热原理:通过热交换,将热量从加热介质传递到氨水溶液中,使其蒸发。
2. 氨气收集:将产生的氨气收集起来,以便于后续的处理或再利用。
3. 操作控制:设计合理的操作控制系统,实现氨水蒸发过程的自动化控制。
结构设计氨水蒸发器通常由以下几部分组成: 1. 加热器:加热器是氨水蒸发器的核心部件,通过加热介质(如蒸汽、热油等)提供热量,使氨水蒸发。
加热器一般采用管壳式热交换器,提高传热效率。
2. 蒸发室:蒸发室是氨水蒸发器的主要工作区域,用于容纳氨水溶液,实现水分的蒸发。
蒸发室内部通常采用特殊材料涂层,以提高耐腐蚀性能。
3. 冷凝器:冷凝器用于将蒸发后的氨气冷凝成液体,以便于后续处理。
冷凝器一般采用管壳式热交换器,通过冷却介质(如冷水)提供冷却效果。
4. 控制系统:控制系统包括温度、压力、流量和液位等传感器,以及控制阀门和仪表,实现氨水蒸发过程的自动化控制。
操作要点在使用氨水蒸发器时,需要注意以下几个操作要点: 1. 操作前检查:在操作之前,必须检查各个部件的工作状态是否正常,确保设备安全运行。
2. 定期清洗:定期清洗氨水蒸发器,去除附着在内部的污垢或结垢,以维持设备的工作效率和寿命。
3. 加热控制:根据氨水蒸发过程中的需要,合理控制加热介质的温度和流量,以达到预定的蒸发效果。
4. 确保冷却:要确保冷凝器正常工作,并保持冷却介质的流量和温度在适宜的范围内,以保证氨气的冷凝效果。
5. 安全操作:在操作过程中,要注意遵循相关的安全操作规程,确保操作人员和设备的安全。
液氨蒸发器存在的问题及解决措施
![液氨蒸发器存在的问题及解决措施](https://img.taocdn.com/s3/m/dacef42fa5e9856a561260ff.png)
21 第 1 0 1年 期
液 氨 蒸 发 器 存 在 的 问题 及 解 决 措 施
sa 赵 ir t- 锴, 陈军 民 , 熊 峰, 陈 忠
表 1 液氨蒸发器 泄渭情况统计
液氨蒸发器是川化股份有限公司综合法硝酸 装置( 以下简称一硝) 的重要设备 , 其利用循环水 作为热源将液氨蒸发成气氨 , 满足综合法硝酸装 置 、 晶硝 铵装 置 、 P复肥 系统 的正 常生 产使 用 。 结 N
运行 不够 平稳 。 3 解 决 措施
循 环水 盘 管 为水 平 u 型 管 , 程 较 长 , 型 管 u
处又无支撑 , 相对管板处稍低 , 停车排水时管程 内 的水无 法排 尽 , 果器 内残 存 液氨 , 易发 生列 管 如 极
冻裂。
2 2 辅 助加 热装 置供 热 不足 .
2 6 外界 液 氨压 力 不稳 定 .
却水中, 而循 环 冷却 水 溢 流将 可 能 引 发 超 标 排 放 事 故 的发生 。
2 存在 问题 的原 因分 析
2 1 循 环水 盘 管管程 过 长 .
外界 液氨 压 力 不稳 定 , 成 氨蒸 发 压 力 产 生 造
波动 , 增加了操作人员的操作难度 , 使液氨蒸发器
2 3 列 管材质 和 制造 上存 在 问题 .
( )将原液氨蒸发器的换热列管全部更换为 1 耐低 温换 热列 管 , 以防止 列 管冻 裂 ; () 2 在液氨蒸发器旁增加液氨蒸发器废 液回 收罐 , 时处理 液 氨蒸发 器 产生 的废 液 , 降 低液 及 并 蒸发 器 的操作 液 位 , 保蒸 发器 的稳定 运行 。 确
2 5 习惯性操 作 .
逐渐减小 , 蒸发效果不断下降 , 蒸发量不能满足生
超临界机组液氨蒸发器出力低分析
![超临界机组液氨蒸发器出力低分析](https://img.taocdn.com/s3/m/d1bcef08551810a6f4248690.png)
超临界机组液氨蒸发器出力低分析某公司2台630MW超临界火电机组脱硝系统采用选择性催化还原(SCR)工艺,采用液氨为还原剂,两台机组共用一套液氨储存与供应系统。
氨区配置两台蒸发器,一运一备。
A蒸发器出力持续降低,本文对蒸发器出力低的原因进行了分析,通过系统检查分析与化学指标分析,制定了解决对策,消除了蒸发器出力低的缺陷,确保了整个供氨系统的安全稳定运行。
标签:超临界;脱硝;蒸发器1 概述某公司2台630MW超临界火电机组于2013年新增一套脱硝系统与液氨储存与供应系统,2016年实施了烟气超低排放改造,脱硝系统增加一层催化系统,同时受入炉煤煤质的影响,两台机组液氨消耗进一步加大,氨区蒸发器出力下降或设备退出运行,严重影响锅炉脱氮效率,氨區蒸发器出力下降是生产现场急需解决的问题。
2 原因分析及改善方案的制定2.1 排查过程及分析(1)A蒸发器水浴温度和氨气温差约为32℃、B蒸发器水浴温度和氨气温差约为15℃。
说明A蒸发器换热效果差。
(2)解体检查调节门后平衡阀入口和平衡阀门芯,发现黑色沉积物。
因其入口平衡阀有节流现象,该入口管处沉积物较多。
同理,在蒸发器内部的气化盘管也应存在黑色沉积物沉积的问题。
(3)对黑色沉积物进行定性分析。
分别用除盐水、硫酸和盐酸浸泡处理12小时,结果如下:1)除盐水浸泡后,底部沉积物无明显变化;上部析出漂浮物,定性为油脂类。
2)硫酸和盐酸浸泡后底部沉积物全部溶解,定性为氧化铁;上部析出漂浮物,定性为油脂类。
2.2 对液氨杂质来源进行分析(1)液氨中的油。
1)目前工业制取液氨的工艺,主要是将天然气、石脑油、重质油和煤(或焦炭)等原料,制成含氢和氮的原料气,对原料气进行净化处理,除去杂质后的氢气和氮气,在高温高压和在催化剂的作用下合成得到氨,故液氨出厂时或多或少就有油的残留,比如合成过程中存在的原料油、杂质油、少量的压缩机油。
2)液氨在输送及压缩过程中,输送泵等动力源携带油。
油在水的作用下变质,因环境温度低会析出石蜡,温度过高则碳化。
液氨蒸发系统的流程与操作
![液氨蒸发系统的流程与操作](https://img.taocdn.com/s3/m/bd2113c158fb770bf68a5551.png)
液氨蒸发系统的流程与操作一、液氨蒸发器参数及原理液氨蒸发器液氨蒸发器采用温水浴型式,以蒸汽直接喷入水中加热至40℃,再以温水将液氨汽化,并加热至常温。
蒸汽流量受蒸发器本身水浴温度控制调节。
当水的温度高过45℃时则切断蒸汽来源,并在控制室DCS上报警显示。
蒸发器上装有压力控制阀将氨气压力控制在2.1kg/cm2。
当出口压力达到3.8 kg/cm2时,则切断液氨进料。
在氨气出口管线上装有温度检测器,当温度低于10℃时切断液氨进料,使氨气至缓冲槽维持适当温度及压力。
蒸发器也装有安全阀,可防止设备压力异常过高。
二、液氨蒸发系统的操作步骤液氨靠自身的压力从液氨储罐输送到蒸发器(氨罐压力<0.5Mpa时才启动液氨泵,且液氨泵为手动打开进出口阀后再启动泵),液氨在蒸发器中被热媒加热蒸发成气氨进入气氨缓冲罐。
任一台存储罐的液氨都可以进液氨蒸发器,任一蒸发器都可以进气氨缓冲罐。
三、蒸发器投运操作步骤(以投运液氨储罐供应液氨至蒸发器为例)1)确认蒸发器内液位在规定范围内;2)按下面箭头图导通流程,关闭无关阀门;液氨储罐液氨蒸发器缓冲罐;3)设定蒸发器温度控制范围55℃—65℃,手动启动蒸发器后投自动;4)打开液氨储罐出口气动阀;打开蒸发器液氨进口气动阀;将液氨引到蒸发器进口调节阀阀前。
5)当蒸发器的温度达到65℃后将蒸发器进口调节阀的阀位给至5%,再根据蒸发器内的压力上升情况,缓慢增加阀位。
当压力上升至0.45Mpa后,调节阀投入自动。
6)再根据缓冲罐内的压力上升情况,待缓冲罐内压力达到0.3Mpa后投自动。
7)打开缓冲罐气氨出口截止阀,将气氨引到SCR区喷氨调节阀前。
四、蒸发器停运操作步骤以停运由液氨储罐供应液氨的蒸发器为例1)关闭液氨储罐出口气动阀;关闭蒸发器液氨进口气动阀;关闭蒸发器进口调节阀2)当蒸发器出口压力降至0.2MPa时,停蒸发器加热器,停循环泵。
3)到现场关闭缓冲罐出口手动门4)通知主机已停止喷氨五、安全预防措施1.系统安装的所有设备材料必须满足液氨存储安全要求的需要,严禁使用红铜、黄铜、锌、镀锌的钢、包含合金的铜及铸铁零件。
液态氨冷却器控制系统
![液态氨冷却器控制系统](https://img.taocdn.com/s3/m/44441d910b1c59eef9c7b459.png)
目录1引言 (2)2设计任务与方案分析 (2)2.1控制系统的分析与选择 (2)选择控制系统的设计 (3)3系统设计与实施 (4)3.1正常调节器的设计 (4)3.2取代调节器的设计 (4)选择器高低值型式的选择 (4)温度检测器 (6)3.5液位变送器 (7)4系统的仿真 (7)参数整定 (7)4.2控制器的正反作用 (9)4.3仿真 (9)小结体会 (11)参考文献 (12)液态氨冷却器控制系统1引言液态氨蒸发冷却器是工业生产中用的很多的一种换热设备,它利用液氨的蒸发吸取大量的气化热,来冷却流经管内的被冷却物料。
通常需要被冷却物料出口温度稳定。
此时液氨液位在一定允许范围内。
而在非正常工况下,液位高度是不超过给定的上限的,所以需要使用选择控制方法,通过对液位的检测,来判断液位高度是否工作在正常情况,在正常情况下,使用被冷物料出口温度回路控制系统,非正常情况下,使用液位单回路控制系统,二者的切换通过选择器自动根据工况实现。
2设计任务与方案分析2.1 控制系统的分析与选择工艺上要求被冷却物料的出口温度稳定为某一定值,所以将被冷却物料的出口温度作为被控变量,以液态氨的流量为操纵变量,构成正常工况下的单回路温度定值控制系统如图2-1〔a〕所示。
从安全角度考虑,调节阀选用气开式,温度控制器选择正作用方式。
当被冷却物料的出口温度升高时,控制器输出增大,调节阀门开度增大,液态氨流量增大,从而有更多的液态氨气化,使被冷却物料的出口温度下降。
这一控制方案实际上是基于改变换热器列管淹没在液态氨中的多少,以改变传热面积来到达控制温度的目的。
所以液面的高度也就间接反映了传热面积的变化情况。
在正常的工况下,操纵液氨流量使被冷却物料的出口温度得到控制,而液位在允许的一定范围内变化。
如果突然出现非正常工况,假设有杂质油漏入被冷却物料管线,使导热系数下降,原来的传热面积不能带走同样多的热量,只有使液位升高,加大传热面积。
如果当液位升高刀全部淹没换热器的所有列管时,传热面积以到达极限,出口温度任没有降下来,温度控制器会不断的开大调节阀门,使液位继续升高。
蒸发器温度控制系统方案
![蒸发器温度控制系统方案](https://img.taocdn.com/s3/m/35023f0b998fcc22bdd10d04.png)
蒸发器温度控制系统方案(总12页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除1 设计任务液氨蒸发器采用出口产品温度为主被控变量,加热蒸汽流量为副被控变量。
主、副对象的传递函数分别为:011()(201)(301)G s s s =++, 0.1021()0.21sG s e s -=+主、副扰动通道的传递函数分别为:11()0.21f G s s =+, 2()1f G s =试分别采用单回路控制和串级控制设计温度控制系统。
设计要求如下:(1)分别进行控制方案设计,给出相应的闭环系统原理图; (2)对设计的控制系统进行仿真,整定控制器参数;(3)给出系统的跟踪性能和抗干扰性能仿真,包括一次扰动和二次扰动; (4)对不同控制方案对系统的影响做对比分析。
2 整体方案设计单回路控制变量的选择对于被控量和操作量选择的原则,其中,被控量选择的原则是能直接反映生产过程中产品产量和质量,选择的结果直接影响生产,因此此设计的被控量是温度。
操纵量是克服扰动影响、使系统重新恢复平稳运行的积极因素,应该遵循快速有效的克服干扰的原则去选择操纵量,因此此设计的操纵量是加热蒸汽流量。
串级控制系统的选择串级控制系统选择主变量时要遵循以下原则:在条件许可的情况下,首先应尽量选择能直接反应控制目的的参数为主变量;其次要选择与控制目的有某种单值对应关系的间接单数作为主变量;所选的主变量必须有足够的变化灵敏度。
故在本系统中选择出口产品温度作为主变量。
副回路的设计质量是保证发挥串级系统优点的关键。
副变量的选择应遵循以下原则:应使主要干扰和更多的干扰落入副回路;应使主、副对象的时间常数匹配;应考虑工艺上的合理性、可能性和经济型。
故选择本系统中的加热蒸汽流量为副变量。
又因为外环是主回路,内环是副回路,所以温度调控是主回路。
控制器的选择PID控制器的参数整定是根据被控过程的特性确定PID控制器的比例系数、积分时间和微分时间的大小。
合成氨液氨蒸发器的原理
![合成氨液氨蒸发器的原理](https://img.taocdn.com/s3/m/1d8399943086bceb19e8b8f67c1cfad6195fe9d9.png)
合成氨液氨蒸发器的原理合成氨液氨蒸发器是一种用于将液氨转化为气态氨的设备,其原理是通过加热液氨使其蒸发,然后将蒸汽氨冷凝,使其转化为液氨。
合成氨是一种重要的化工原料,在制造化肥、合成塑料、制备尿素等方面有广泛的应用。
合成氨通常以液态的形式存在,但在一些应用中需要将氨气化,使用氨蒸发器可以实现这一过程。
氨蒸发器通常由蒸发器本体、加热系统、冷却系统和控制系统组成。
当开始工作时,液氨首先进入蒸发器本体的蒸发室内,同时通过控制系统调节加热器的加热功率,加热器加热液氨。
由于液氨的沸点较低,在适当的加热作用下,液氨将开始蒸发并转化为气态氨。
蒸发过程中,加热器内部提供足够的能量来提高氨的温度和蒸发速率。
同时,冷却系统会对蒸汽氨进行冷凝处理,使其转化为液态氨。
冷却系统一般采用冷水或制冷剂等方式来冷却蒸汽氨,使其温度下降到液氨的沸点以下。
冷却系统还可以回收氨蒸发时所产生的热量,以提高能量利用效率。
控制系统起到监控和调节蒸发器内部的温度、压力和液位等参数的作用。
通过传感器和仪表设备,可以实时监测蒸发器内部的工作状态,并根据需要自动调整加热器和冷却器的工作情况,以确保蒸发器的安全稳定运行。
在设计合成氨液氨蒸发器时,需要考虑其热量传输效率、能量利用率、操作稳定性等因素。
采用高效的加热器和冷却系统,合理设计蒸发器的结构,可以提高蒸发器的工作效率和性能。
总结起来,合成氨液氨蒸发器的原理是通过加热液氨使其蒸发,然后将蒸汽氨冷凝,使其转化为液氨。
其具体工作过程包括液氨进入蒸发器室内,加热器加热液氨使其蒸发,冷却器冷却蒸汽氨使其冷凝,以及控制系统对整个过程进行监控和调节。
合理设计和优化这些组件的结构和性能,可以提高蒸发器的工作效率和安全稳定性,满足工业生产中对氨气化的需求。
氨蒸发器在液体循环制冷系统中的作用和效果
![氨蒸发器在液体循环制冷系统中的作用和效果](https://img.taocdn.com/s3/m/85a8cd3503768e9951e79b89680203d8ce2f6aba.png)
氨蒸发器在液体循环制冷系统中的作用和效果液体循环制冷系统是一种常用于工业和商业领域的制冷系统,其中氨蒸发器是系统中重要的组成部分之一。
本文将详细介绍氨蒸发器在液体循环制冷系统中的作用和效果。
首先,我们来了解一下液体循环制冷系统的基本原理。
液体循环制冷系统主要由压缩机、冷凝器、膨胀阀以及蒸发器四个主要部件组成。
其工作原理是通过循环流动的制冷剂实现对空调或制冷设备的制冷效果。
其中,氨蒸发器作为系统中的热传递装备,扮演着热量交换的关键角色。
氨蒸发器的作用在于将高温高压的氨气与周围环境进行热交换,使其在低温下放出热量并蒸发成氨蒸汽。
在液体循环制冷系统中,氨蒸发器受到高温液相氨的供应,并将其蒸发为低温氨气。
这一过程是通过在氨蒸发器内部进行的辐射散热和对流传热来完成的。
氨蒸发器的效果主要体现在以下几个方面。
首先,氨蒸发器能够实现制冷剂的蒸发。
当高温高压的氨气进入氨蒸发器时,与外界环境进行热交换,其温度和压力下降,使得氨气部分或完全蒸发成为氨蒸汽。
这样就实现了从液相到气相的相变过程,完成了吸收热量的功能。
其次,氨蒸发器能够通过热交换将热量传递给周围环境。
在氨蒸发器中,热量从高温的氨气传递到冷却介质(如水或空气)中,从而实现热量的散失。
这种热交换过程可以减少系统中的热量负荷,提高系统的效率。
此外,氨蒸发器的效果还表现在其能够控制系统的温度。
通过调节氨蒸发器的工作参数,如供氨流量、供氨温度等,可以实现对制冷系统中的温度进行精确控制。
这对于特定的制冷需求非常重要,例如在冷藏库中需要保持一定的低温。
最后,氨蒸发器还能够改善系统的节能性能。
通过高效的热交换,氨蒸发器能够在制冷系统中提供更高的制冷效率。
这意味着在相同的制冷需求下,可以降低压缩机的工作负荷,达到节能的效果。
同时,氨蒸发器还可以通过控制制冷剂的流量来减少系统中的冷媒损失。
总结起来,氨蒸发器在液体循环制冷系统中发挥着至关重要的作用。
通过实现制冷剂的蒸发、热量的散失、温度的控制以及节能等效果,氨蒸发器为系统的正常运行和高效工作提供了基础支持。
液氨蒸发器故障分析及防范措施
![液氨蒸发器故障分析及防范措施](https://img.taocdn.com/s3/m/23777c605bcfa1c7aa00b52acfc789eb172d9e09.png)
液氨蒸发器故障分析及防范措施摘要:气氨蒸发器是锅炉烟气排放脱硫脱硝系统重要装置之一,该装置运行正常与否是关系烟气处理系统用氨,本文从水浴加热机构、液氨蒸发气氨机构、控制机构三个方面分析易出现的故障,根据装置结构特点分析从设计、制造、安装、使用故障产生原因,提出来故障处理方法和预防改进措施,避免问题重复或频繁发生,确保设备长周期稳定运行,尤其秋冬季节稳定运行,确保燃煤锅炉烟气处理达标排放。
关键词:蒸发器故障类型;故障原因分析;处理对策方法前言随着国家生态环境治理力度加大,持续改善空气质量,实施对大气污染物排放限值和精准治理措施不断加强,对于燃煤锅炉烟气达标排放至关重要,烟气中除了含有颗粒物、二氧化硫、氮氧化物、汞及其化合物、烟气黑度等有害物质。
为了确保锅炉烟气达标排放,需在锅炉烟气排放系统中增加脱硫脱硝装置,去除或降低有害物质的含量,该工艺处理装置中需要不间断提供气氨参与工艺反应,气氨主要通过液氨气化工艺来提供,该项工艺由液氨蒸发器实现,为了保证连续不断提供满足工艺需要的气氨。
气氨提供装置是烟气处理系统重要组成部分,加强液氨蒸发器日常维护和故障及时有效处理,确保装置安全稳定运行至关重要。
1 设备结构简介蒸发器生产能力可根据气氨用量的大小设计,液氨的加热方式较多,使用热水加热比较安全可靠,下面就介绍水加热蒸氨器主要结构:蒸汽加热水箱、液氨蒸发盘管、气氨储气罐、DCS控制及仪表系统、各类调节阀门等工艺附件、安全附件等部分组成。
通过控制热水箱加热底部加热管束的蒸汽进量,控制水温保持在设定的温度范围,确保液氨转化气氨的效率和工艺参数稳定。
液氨蒸发管束侵入热水中,与之相连的是气氨储罐,起到稳定压力和储存气氨作用。
水池水温、液位、液氨进量、气氨流量和压力等都通过DCS系统控制各类调节阀实现,同时也可以根据需要手动调整各项参数。
装置设置安全阀、危险气体检测仪和消防水喷淋系统保证系统安全。
同时,该装置根据结构和工作压力确定为压力容器,按照压力容器管理规范进行日常管理和定期修理。
液氨蒸发系统的流程与操作
![液氨蒸发系统的流程与操作](https://img.taocdn.com/s3/m/7c294657c4da50e2524de518964bcf84b9d52d99.png)
液氨蒸发系统的流程与操作液氨蒸发系统(Ammonia Evaporation System)是一种常用的工业过程,主要用于将液氨转化为气相氨。
液氨蒸发系统通常包括液氨储罐、泵组、蒸发器和控制系统等组成部分。
以下是液氨蒸发系统的流程和操作的详细解释。
1.液氨储罐:液氨储罐通常是一个由钢制成的容器,用于存储液态氨。
储罐通常位于低温环境中,以保持液氨在恒定的温度和压力下。
液氨储罐的容量通常根据具体需求确定,并且可能配备液位传感器,以监测储罐中液氨的液位。
2.泵组:液氨泵组通常由一台或多台泵、管道和阀门等组成。
泵组的主要功能是将液氨从储罐中抽出,并通过管道输送到蒸发器。
泵组也可以用于维持液氨系统的压力,以确保液氨能够顺利地流动。
3.蒸发器:蒸发器是液氨蒸发系统的核心设备,用于将液氨转化为气相氨。
蒸发器通常由一根或多根管道组成,这些管道都被安装在蒸发器外壳内。
液氨通过管道从泵组输送到蒸发器,然后通过加热的方式使之蒸发。
蒸发器可以采用不同的加热方式,如电加热、燃气加热或蒸汽加热等。
蒸发器中的液氨将逐渐蒸发,并通过管道输出气相氨。
4.控制系统:液氨蒸发系统通常配备了一个智能控制系统,用于监测和控制整个系统的运行。
控制系统通常包括传感器、仪表、执行器和计算机等组件。
传感器用于监测液氨的温度、压力和液位等参数,并将这些参数传输给计算机。
计算机根据传感器数据的反馈控制设备,如泵组和加热器,以确保液氨蒸发系统的稳定运行。
1.开始操作前,首先应确保液氨储罐内的液位和压力处于正常范围内。
2.打开液氨储罐的出口阀门,并将液氨泵组启动,将液氨从储罐中抽出。
3.充分检查液氨泵组、管道和阀门是否正常运行,确保液氨稳定地输送到蒸发器。
4.运行蒸发器的加热器,将加热介质(如电、燃气或蒸汽等)输入到蒸发器中,加热液氨使之蒸发。
5.监测蒸发器中气相氨的温度和压力,以确保蒸发过程的控制。
6.当气相氨达到所需的温度和压力后,可以将其通过管道输送到下一步骤的工序中。
液氨蒸发器水温控制系统设计
![液氨蒸发器水温控制系统设计](https://img.taocdn.com/s3/m/71a4363a17fc700abb68a98271fe910ef12dae86.png)
液氨蒸发器水温控制系统设计
液氨蒸发器水温控制系统设计主要包括以下几个方面:
1. 温度传感器安装:在液氨蒸发器内部适当位置安装温度传感器,用于感知蒸发器的水温。
2. 控制器选择:根据实际需求选择合适的控制器,可以是单片机、PLC或者其他具有控制功能的设备。
3. 控制策略:根据实际情况,可采用PID控制、模糊控制或者其他适合的控制策略。
4. 控制回路设计:依据控制策略,将温度传感器与控制器进行连接,通过控制信号来调节蒸发器的水温。
5. 控制参数调整:根据实际情况,在系统运行初期进行控制参数的调整和优化,以确保系统稳定可靠。
6. 安全保护措施:为防止温度过高或者其他异常情况,可以加入相应的安全保护措施,如超温报警、断电保护等。
7. 监测与记录:可以添加数据监测与记录功能,以便对系统运行情况进行实时监控和后期分析。
请注意,以上设计仅供参考,具体设计需根据实际工程要求和设备特点进行详细分析和设计。
同时,涉及到液氨的安全问题,请确保在设计和使用过程中遵循相关安全规范,并寻求相关领域的专业指导。
液氨蒸发器控制系统分析
![液氨蒸发器控制系统分析](https://img.taocdn.com/s3/m/a543976c26d3240c844769eae009581b6bd9bd11.png)

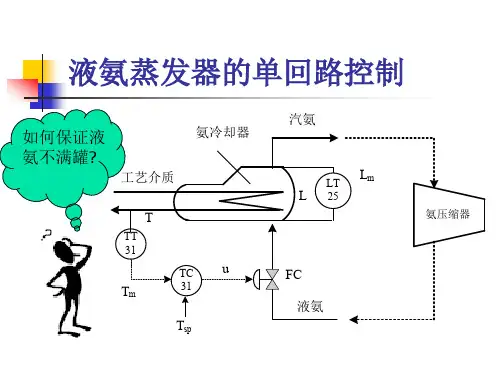

液氨蒸发器控制系统分析液氨蒸发器是一个换热设备。
它是利用液氨的汽化需要吸收大量热量,以此来冷却流经管内的被冷物料。
在生产上,往往要求被冷却物料的出口温度稳定,这样就构成了以被冷物料出口温度为被控变量,以液氨流量为操纵变量的控制方案,见图19—1(a)。
这一控制方案用的是改变传热面积来调节传热量的方法。
因液位高度会影响换热器的浸润传热面积,因此,液位高度即间接反映了传热面积的变化情况。
由此可见,液氨蒸发器实质上是一个单输入(液氨流量)两输出(温度和液位)系统。
液氨流量既会影响温度,也会影响液位,温度和液位有一种粗略的对应性。
通过工艺的合适设计,在正常工况下当温度得到控制后,液位也应该在一定允许区间内。
超限现象总是因为出现了非正常工况的缘故。
在这里,不妨假设有杂质油漏入被冷物料管线,使传热系数猛降,为了取走同样的热量,就要大大增加传热面积。
但当液位淹没了换热器的所有列管时,传热面积的增加已达到极限,如果继续增加氨蒸发器内的液氨量,并不会提高传热量。
但是液位的继续升高,却可能带来生产事故。
这是因为汽化的氨是要回收重复使用的,氨气将进入压缩机人口,若氨气带液,液滴会损坏压缩机叶片,因而液氨蒸发器上部必须留有足够的汽化空间,以保证良好的汽化条件。
为了保持足够的汽化空间,就要限制氨液位不得高于某一最高限值。
为此,需在原有温度控制基础上,增加一个防液位超限的控制系统。
这两个控制系统工作的逻辑规律如下:在正常工况下,由温度控制器操纵阀门进行温度控制;而当出现非正常工况,引起氨的液位达到最高限时,被冷却物料的出口温度即使仍偏高,但此时温度的偏离暂成为次要因素,而保护氨压缩机不致损坏已上升为主要矛盾,于是液位控制器应取代温度控制器工作(即操纵阀门)。
液氨蒸发器工作原理
![液氨蒸发器工作原理](https://img.taocdn.com/s3/m/f6ba9542591b6bd97f192279168884868762b8cd.png)
液氨蒸发器工作原理
液氨蒸发器是一种常用于工业生产中的热交换设备,它的工作原理是通过传导、对流和蒸发的方式实现液氨的蒸发,以达到冷却或加热的目的。
液氨蒸发器通常由管束、外壳和换热介质等组成,下面将详细介绍其工作原理。
液氨蒸发器的工作原理基于液体与气体之间的相变过程。
当液氨进入蒸发器的管束内部时,其温度高于其饱和温度,从而保持液态状态。
管束内部的液氨与外部的换热介质进行热交换,使液氨的温度逐渐下降。
液氨在蒸发器管束内部的温度逐渐降低,超过液氨的饱和温度时,液氨开始蒸发成气体。
这个过程中,液氨的热量被吸收,从而使管束内的温度进一步下降。
蒸发过程中产生的氨气会充满整个蒸发器的管束空间。
接着,液氨蒸发器的换热介质通过与管束内的液氨进行热交换,从而提供能量来驱动液氨的蒸发。
通常,换热介质可以是空气、水或其他液体。
当热量从换热介质传递到液氨时,液氨的温度进一步下降,直到达到换热介质的温度。
通过连续供给液氨和换热介质,液氨蒸发器可以持续地工作。
液氨在管束内的蒸发不断进行,同时液氨的温度也在不断下降。
通过调节液氨和换热介质的流量以及温度,可以控制液氨蒸发器的工作效
果,实现冷却或加热的目的。
总结起来,液氨蒸发器的工作原理是通过传导、对流和蒸发的方式实现液氨的蒸发。
液氨在蒸发器内部与换热介质进行热交换,使液氨的温度逐渐下降,最终蒸发成气体。
通过控制液氨和换热介质的流量和温度,可以实现液氨蒸发器的正常工作。
液氨蒸发器在工业生产中具有广泛的应用,例如空调制冷系统、化工生产和冷冻食品加工等领域,为工业生产提供了重要的热交换设备。
