磁翻板液位计简介选型参数表
磁翻板液位计选型手册
磁翻板液位计选型手册摘要：I.磁翻板液位计简介A.定义与工作原理B.应用范围II.磁翻板液位计选型的重要性A.选型对于工业生产的影响B.选型的注意事项III.磁翻板液位计选型因素A.测量范围B.测量精度C.介质密度D.工作温度E.防护等级IV.磁翻板液位计选型建议A.根据实际工况选择B.考虑设备兼容性C.注重性价比V.结论正文：磁翻板液位计选型手册磁翻板液位计是一种常用的液位测量仪器，其工作原理是利用浮力原理和磁耦合技术，通过浮球的上下移动来反映液位的高低。
磁翻板液位计具有结构简单、安装方便、测量范围广等特点，被广泛应用于石油、化工、电力等领域。
在工业生产中，选择合适的磁翻板液位计对于保证生产过程的稳定性和安全性至关重要。
因此，在进行磁翻板液位计选型时，需要充分考虑各种因素，以确保选型的准确性和合理性。
首先，要考虑磁翻板液位计的测量范围。
根据实际工况，选择合适的测量范围可以保证液位计的测量精度，避免因测量范围过大或过小而导致的测量误差。
其次，测量精度也是选型的关键因素。
磁翻板液位计的测量精度直接影响到生产过程的监控效果，因此需要根据实际需求选择合适的测量精度。
此外，介质密度、工作温度和防护等级也是磁翻板液位计选型的重要因素。
在选择磁翻板液位计时，需要确保其适用于所测介质的密度、工作温度等条件，同时要考虑磁翻板液位计的防护等级，以保证其在恶劣环境下的使用寿命和稳定性。
在磁翻板液位计选型过程中，还需要考虑设备兼容性。
在实际应用中，磁翻板液位计往往与其他设备连接使用，因此需要确保其与其他设备的接口兼容，以保证整个生产系统的正常运行。
总之，在磁翻板液位计选型时，需要充分考虑各种因素，结合实际情况进行综合分析。
磁翻板液位计
磁翻板液位计
1.应用
AMKUHZ系列磁性浮子液位计是基于磁耦合原理实际的新一代液位计，可以在高温、高压、高粘度和强腐蚀条件下，安全可靠地测量液位，读数直观，显示醒目，测量范围大。
配上磁性开关和液位远传变送器，可以实现液位（界位）的上、下限报警和控制及远距离检测和控制。
该系列产品广泛应用于电力、石油、化工、医药、冶金、环保、建筑、食品等行业工业过程中的液位测量和控制，可以直观显示各种塔、罐、槽、球形容器和锅炉设备内介质的液位。
2.特性及优势
1.可进行连续液位、界面测量，并提供用于监视和控制的模拟信号输出的极高精度的测量仪表；
2.独特的压磁传感器比传统的簧片发讯器的感应分辨率提高10倍以上；
3.基本结构包括装有信号处理的电子转换部件和装在不锈钢管内或非磁性材料管内的感应电子元件；
4.仪表可以整体安装在罐的顶部或通过罐侧引出管安装在它的上部；
5.感应电子元件可以测出由于液位变化而使磁性浮子上升或下降的位置；而由电子转换部件经微处理器处理成
二线制模拟信号输出；
6.因为装有电子部件的壳体安装在传感器管的末端并具有特殊的装配结构形式可在高温下应用；
7.输出标准的二线制4～2omA信号，用户很容易通过仪表上的三个按钮在现场调校液位实际的测量范围；
8.智能化的变送器被设计成很容易使用和校验。
4. 产品选型对照表。
磁翻板液位计详细介绍
• 高温高压型 • 承受最大工作压力：超 过10MPa（20 MPa以下） • 最高工作温度：200～ 450℃ • 测量范围：0~6m • 测量介质密度： • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
• 防爆型 • 承受最大工作压力：： 10Mpa以下 • 最高工作温度：120℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
磁位计：又叫磁浮子液 位计，磁翻柱液位计。 原理：连通器原理，根据浮力 原理和磁性耦合作用研发而 成，当被测容器中的液位升 降时，浮子内的永久磁钢通 过磁耦合传递到磁翻柱指示 面板，使红白翻柱翻转180°， 当液位上升时翻柱由白色转 为红色，当液位下降是翻柱 由红色转为白色，面板上红 白交界处为容器内液位的实 际高度，从而实现液位显示。
• • • • • • • • • • •
磁翻板液位计 分类： 1、 普通型 2、防腐型 3、伴热型 4、防霜型 5、高温型 6、高压型 7、防爆型 8、高温高压型 9、低密度型 10、顶装型
1: 旋塞 2: 测量管 3: 指示器标记 4: 玻璃板 5: 刻度盘
6: 浮子 11: 零刻度 7: 液位 12: 厂标牌 8: 指示器显示的位置 13: 排污阀 9: 磁浮子指示器 14: 铭牌 10: 测量零点（法兰中心）
• 顶装型 • 承受最大工作压力： 1.6MPa • 最高工作温度：200℃ • 测量范围：0~12m • 测量介质密度：0.5~1.8 g/cm3 • 默认过程连接：法兰连 接 • 显示面板安装默认方向： 正向背对法兰
基本参数： 测量长度、介质、密度、压力、温度、 安装方式、连接形式、其他特殊要求 （如电信号、通讯协议、截止阀等）

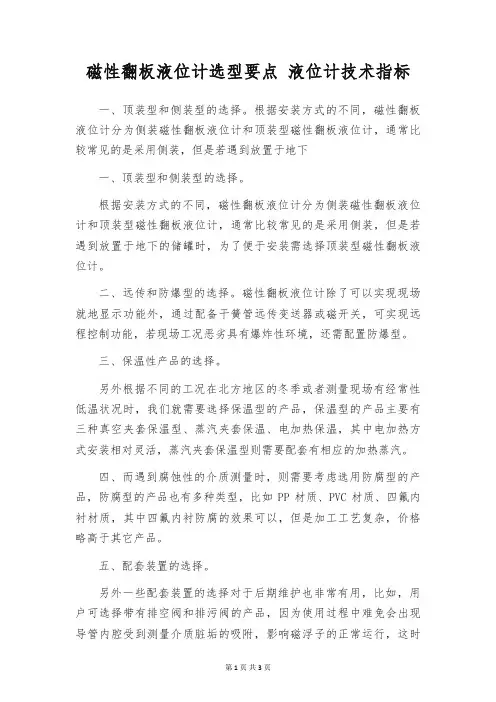

磁性翻板液位计选型要点 液位计技术指标
磁性翻板液位计选型要点液位计技术指标一、顶装型和侧装型的选择。
根据安装方式的不同，磁性翻板液位计分为侧装磁性翻板液位计和顶装型磁性翻板液位计，通常比较常见的是采用侧装，但是若遇到放置于地下一、顶装型和侧装型的选择。
根据安装方式的不同，磁性翻板液位计分为侧装磁性翻板液位计和顶装型磁性翻板液位计，通常比较常见的是采用侧装，但是若遇到放置于地下的储罐时，为了便于安装需选择顶装型磁性翻板液位计。
二、远传和防爆型的选择。
磁性翻板液位计除了可以实现现场就地显示功能外，通过配备干簧管远传变送器或磁开关，可实现远程控制功能，若现场工况恶劣具有爆炸性环境，还需配置防爆型。
三、保温性产品的选择。
另外根据不同的工况在北方地区的冬季或者测量现场有经常性低温状况时，我们就需要选择保温型的产品，保温型的产品主要有三种真空夹套保温型、蒸汽夹套保温、电加热保温，其中电加热方式安装相对灵活，蒸汽夹套保温型则需要配套有相应的加热蒸汽。
四、而遇到腐蚀性的介质测量时，则需要考虑选用防腐型的产品，防腐型的产品也有多种类型，比如PP材质、PVC材质、四氟内衬材质，其中四氟内衬防腐的效果可以，但是加工工艺复杂，价格略高于其它产品。
五、配套装置的选择。
另外一些配套装置的选择对于后期维护也非常有用，比如，用户可选择带有排空阀和排污阀的产品，因为使用过程中难免会出现导管内腔受到测量介质脏垢的吸附，影响磁浮子的正常运行，这时如果有排污阀便可以通过内腔的清洗轻松解决问题。
六、计为系列磁性翻板液位计的型号选择。
Flap-11系列磁性翻板液位计主要分为四大型号，其中包含Flap-11A标准型、Flap-11S经济型、Flap-11C塑料型以及Flap-11P内衬型。
以上四种型号的结构相同，由①指示器、②磁浮子、③浮筒、④连接法兰、⑤排污阀组成。
仪器网-专业分析仪器服务平台,实验室仪器设备交易网,仪器行业专业网络宣传媒体。
相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。
磁翻板液位计
磁翻板液位计关键字：磁翻板液位计，液位计磁翻板液位计概述：TW-UZ型磁翻板液位计（也可称为磁性浮子液位计）根据浮力原理和磁性耦合作用研制而成。
当被测容器中的液位升降时，液位计本体管中的磁性浮子也随之升降，浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器，驱动红、白翻柱翻转180°，当液位上升时翻柱由白色转变为红色，当液位下降时翻柱由红色转变为白色，指示器的红白交界处为容器内部液位的实际高度，从而实现液位清晰的指示。
能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。
TW-UZ型磁翻板液位计系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位，全过程测量无盲区、显示醒目，读数直观，并且测量范围大，配上液位报警、控制开关，可实现液位或界位的上下限报警和控制，配上液位变送器可将液位。
界位信号转换成二线制4~20mADC的标准信号，实现远距离检测、指示、记录与控制。
TW-UZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。
磁翻板液位计技术参数:● 正常工作条件环境温度－25℃～70℃相对湿度 5%～100% （包括凝露和直接湿）大气压力 86MPa～108MPa● 测量范围 500mm～3000mm分档● 测量精度浮子式指示器±20mm翻柱式指示器±20mm● 工作压力 1MPa、1.6MPa、2.5MPa、4MPa、6.3MPa● 介质密度 0.5g/cm3～1.8g/cm3分档● 介质粘度≤0.05Pa²s● 介质温度 -25～80℃ 、（高温型0～200℃）、（专利高温型0～450℃）● 跟踪速度≤0.8m/s● 接触介质材料 1Cr18Ni9Ti 聚四氟乙烯● 控制点误差±10mm● 回差不超过基本误差● 重复性误差不超过基本误差● 开关控制点的接点容量 AC或DC220V;1A（纯阻性负载）● 控制点间最小间距（mm） 60● 外壳防护等级 IP54● 显示仪表 XMT-124D数字显示表（可设定上下限报警及输出4～20mA信号）外形尺寸160³80³180● 防爆等级dⅡBT4磁翻板液位计主要技术指标:1、量程范围（mm）：299～809992、介质密度（g/cm3）：0.49～1.993、介质粘度：≤0.019Pa.S4、工作温度℃：-39.9～349.995、压力等级（MPa）：≤31.996、测量精度（mm）：≤±9.997、安装方式：侧装式、顶装式、底装式8、防护等级：IP64.999、防爆等级：ibⅡCT4（本安型）、dⅡBT4（隔爆型）10、传输方式：4～20mA 或开关量11、接口法兰：PN4.0 DN25 HG20593（侧装式）磁翻板液位计结构及工作原理:1、基本型根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过耦合作用，驱动红、白色翻柱翻转180°，液位上升时翻柱由白色转为红色，下降时由红色转为白色，从而实现液位指示。
仪表规格书模板-磁翻板液位计
就地磁翻板液位计规格书
图号 设计 校核 审核 版次
施工图 版 次 2
1
位号
LG2201A/B
2 概3
用途 P&ID 号
盐酸计量釜液位 S/Y.302
4
设备号
V207/V208
要5 6
设备材质 管线内/外径
增强聚丙烯(FRPP) DN25
7
数量
2台
8
上部介质名称
空气
9
下部介质名称
盐酸溶液
31
供电
32
电气接口
33
防护等级
34
防爆等级
附 35 36
件 37
现场指示表 安装支架 冲洗下套
现场显示 侧侧安装
38
其 它
39
40
仪表型号 推荐制造厂商
耐腐型磁性浮子液位计
备 注
共1页第1页
测（量程）
0-1300mm
22
精度
±10mm
23 变 24
输出信号 本体材质
聚丙烯PP
送 25 26
器 27
测量元件材质 其它接液部件材质
插入深度
聚丙烯PP 聚丙烯PP
规 28
格 29 30
法兰标准
正压室接口 负压室接口
HG/T 20592-2009 SO RF DN25 PN16活套法
10 工 11
操作温度 ℃ 操作压力 MPaG
常温 常压
艺 12 操作密度 kg/m3 上/下部
13 最高液位/上接管口 m
数 14
正常液位
m
1.29/1200 1.3
据 15 最低液位/下接管口 m
磁翻板液位计说明书完整
KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。
可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。
该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。
全过程测量无盲区，显示醒目、读数直观，且测量范围大。
特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。
基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。
KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
2)指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
3)测量范围大，不受储罐高度限制。
4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
5)耐高温，可采用不褪色陶瓷翻柱。
6)结构简单，安装方便，维护费低。
三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。
电伴热磁翻板液位计 液位计技术指标
电伴热磁翻板液位计液位计技术指标电伴热磁翻板液位计，电加热磁翻板液位计是在基型的主体外安装电拌热源、石棉保温层，可以保持主体内液体的温度75℃左右从而使液体正常流动，外侧由304不锈钢板制成外表美观。
电伴热电加热磁翻板液位计适用于在低温环境凝固液体的液体。
电伴热电加热磁翻板液位计的紧要参数●测量范围：500～8000mm●精确度：10mm（保温型）●工作压力：2.5MPa（一般型）10.0MPa（高压型）2.5MPa（防腐型）环境温度—40℃—50℃●电伴热电加热磁翻板液位计介质密度：0.45～2g/cm3●介质密度差：0.15g/cm3（测量界位）●介质温度：—80℃～+450℃功率：25 w／m，35 w／m*高维持温度：65℃●介质粘度：0.4Pa.s，对于粘度大的介质或温度低时易结晶的介质，可依据用户要求选用加热夹套式液位计。
●环境振动：频率25HZ，振幅0.5mm●接口法兰：接受化工部1997年*颁发的HG20592～20635—97法兰标准。
如用户需接受其他标准（如GB、ANSI、DIN等标准）可依据用户需要设计。
磁致伸缩液位计由三部分构成：探测杆，电路单元和浮子构成。
具有HART协议，可远程调整零点和量程。
也可通过机壳内三个按键与LCD液晶进行各种参数调整。
可组态的参数包括单位、显示上下限、阻尼、平移修正、校准上下限、数模微调校正、恢复出厂设定。
磁致伸缩液位计工作原理：脉冲发生器给铜导线通人10Hz左右的脉冲电流，称为电流询问脉冲．在波导管四周产生脉冲磁场．此磁场与磁铁的磁场相互作用，使磁场分布更改．交汇处形成螺旋磁场．对软磁性波导管产生瞬时扭力,导致波导管产生伸缩．使波导管产生张力脉冲波，并以固定的速度（约2830m/s）沿波导管向上下传播。
由于波导管在张力脉冲波向上下传播时，波导管的伸缩会“携带”螺旋磁场的轴向重量沿波导管轴向移动，返回的张力脉冲波磁场会在检测线圈上产生感应电压脉冲，即返回脉冲。
磁翻板液位计简介选型参数表
侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。
b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。
JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。
三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。
距液位计80mmX 围内无吸磁材料。
主体安装必须垂直，误差<3度。
测量X 围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。
液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。
磁翻板液位计简介选型参数表教学内容
磁翻板液位计简介选型参数表侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。
g 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度l 输出信号 4-20mA…二、组成JK-UHZ系列磁浮子液位计包括：JK-UHZ一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ一1／3D型插人浮球液位计，JK-UHZ一1／3W型保温式液位计，JK-UHZ一1／3J型耐强腐蚀液位计及配套装置XQ型上下限发讯器。
JK-UHZ系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。
三、安装(见JK-UHZ系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。
距液位计80mm范围内无吸磁材料。
主体安装必须垂直，误差<3度。
测量范围>4m时应在容器上加支撑点和液位计上的支撑法兰连接加固。
液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。
对于使用在带温介质上的液位计，严禁用保温材料包裹使用。
(一)、JK-UHZ一1型磁浮子翻板液位计(图一)1．1工作原理JK-UHZ一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。
磁翻板液位计说明书完整
KM-UHC型磁翻板液位计说明书一、概述KM-UHC型磁浮子液位计是本公司引进、吸收国外同类产品，并加以吸收、消化、提高，按原化学工业部颁布的磁性液位计标准HG／T21584-95研制生产的产品。
可用于各种塔、罐槽、球形容器和锅炉等设备的介质液位检测。
该系列磁性液位计可以做到高密封，防泄漏和适应高压高温、腐蚀性条件下的液位测量，具有可靠的安全性，它弥补了玻璃板(管)液位计指示不清晰，易破碎的不足，不受高、低温度剧变的影响，不需多组液位计的组合。
全过程测量无盲区，显示醒目、读数直观，且测量范围大。
特别是现场指示部分，由于不与液体介质直接接触，所以对高温、高压、高粘度、有毒有害、强腐蚀性介质，更显其优越性。
因此，它比传统的玻璃管，板式液位计具有更高的可靠性、安全性、先进性、实用性。
由基本型、液位远传装置、液位控制报警开关三部分组成，它是以磁性浮子为感测元件，通过浮子中磁体与色柱中磁体的耦合作用，来反映液位或界面的仪表。
基本型与另外两部分的组合即可实现信号远传、液位报警及控制功能。
KM-UHC型磁浮子液位计的直观、醒目、性价比高、耐温、耐压、防腐、防爆的特点，使其广泛应用于电力、石油、化工、冶金、环保等行业生产过程中的液位测量及自动化控制。
二、特点1)适合于压力容器的液位与界位测量，可集现场指示、远传输出和控制报警于一身。
2)指示新颖，读数直观、醒目。
可根据用户方便改变观察角度。
3)测量范围大，不受储罐高度限制。
4)指示机构与被测介质完全隔离，因而密封好，可靠性高，使用安全。
5)耐高温，可采用不褪色陶瓷翻柱。
6)结构简单，安装方便，维护费低。
三、技术参数A.基本型测量范围：300～15000mm测量精度：±5.0mm，±10mm工作温度：-40～250℃(ABS PP-R,PVC:-40～80℃)特殊型可达450℃工作压力：≤2．5MPa(2.5MPa以上可另行设汁)防腐型≤0．6MPa介质粘度：≤1st(10-4m2/s)介质密度：≥450kg/m3介质密度差：≥150kg/m3排污接口：ZG1/2“（内）环境振动：频率≤25Hz，振幅≤0．5mm跟随速度：≤0.08m/s接液材质：不锈钢（1Cr18Ni9Ti，316，316L）不锈钢衬聚四氟乙烯(1Cr18Ni9Ti衬PTFE,）PVC塑料(聚氯乙烯)，PP-R，ABS连接过程：侧装式HG20592-97 DN25 PN4.0（或用户指定）顶装式HG20592-97 DN100 PN1.6（或用户指定）夹套法兰HG20592-97 DN15 PN1.6（或用户指定）B. 远传装置输出信号：4～20mA标准信号负载阻抗：350Ω（24VDC时）4～20mA+HART通讯供电电源：18～30VDC（额定24VDC）环境温度：-40～80℃功耗：0.5W相对湿度：≤90%RH本安型：ibIICT4隔爆型：dIIBT4C. 控制报警开关输出型式：常开常闭开关信号报警精度：+10mm环境温度：-40～80℃工作寿命：≥105次出线接口：M20 1.5或内螺纹3/4″四、原理KM-UHC型磁浮子液位计应用液位计根据浮力原理和磁性耦合作用研制而成。
上海雄风UHZ-10磁性液位计-样本
结构图：
技术参数： 测量距离：0.3～6m （更高请咨询工厂） 工作压力：2.5MPa （更高咨询工厂） 工作温度：-20℃～+150℃ （更高咨询工厂） 腔体材质：304, 316L （可选） 浮子材质：304, 316L, 钛合金（可选） 标准连接：可根据用户订制各种法兰 和螺纹。
备注： 法兰可根据用户订制如下：GB, JB, HG, DIN, ANSI。 螺纹连接可制造外螺纹，内螺纹，标准 为公制，英制，美制。
4
UHZ-10C01侧装式高压型磁性液位计结构图
型号：UHZ-10C01（高压型，压力≤6.3MPa）
结构图：
技术参数： 测量距离：0.15～5m 压力范围：≤6.3MPa 温度范围：-30℃～+380℃ 腔体材质：304不锈钢 浮子材质：钛 注：温度>380℃，咨询厂方
磁性翻板是显示液位的，其中的红白翻珠 均匀排列于铝制的卡槽中。当液位上升时，红白 翻珠内的磁铁受到浮子内的磁铁的影响，带动翻 珠由下而上逐一由白色翻红色；同样当液位下降 时，翻珠由上而下逐一由红色翻回白色，从而无 需任何电源就可显示出压力容器内液位的变化。
仪表特点
1. 结构简单，可直观显示液位高低。 2. 可靠耐用，无需专门维护。 3. 显示单元和报警开关的工作无需电源。 4. 不受被测液体温度高、易流动、易燃烧、有毒 性等因素的影响。 5. 可用于高温、高压的环境。 6. 耐腐蚀性强，适用于大多数腐蚀性液体。 7. 适用于大多数低密度液体。
2. 报警开关接线图：
2
UHZ-10系列磁性液位计选型表
选型表
型号说明： 上述型号为侧装式磁性翻板液位计（带变送器），安装法兰为GB标准DN25PN1.6，腔体材质为不锈 钢，两法兰之间中心距为2米，另外带2个常闭开关。 注意事项： 1. 常闭开关定义为：当液位在开关位置以下时，开关触点为闭合，当液位超过时，开关触点打开。 2. 隔爆型开关和变送器必须选用防爆开关和变送器。 3. 法兰如不是GB标准，在订货时必须标明。 4. 可提供活套法兰，在订货时必须标明。 5. 防爆型不可带一体化现场数字显示。
磁翻板液位计简介选型参数表
侧装/ 顶装式磁翻板液位计一、用途及特点JK-UHZ 系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
JK-UHZ 系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
JK-UHZ 系列液位计均可配置 XQ 发讯器，发讯器输出的触点信号具有自保持功能。
JK-UHZ 系列磁浮子液位计结构简单，安装、使用、维修极其方便。
b 1.0 Mpa实际 工作 压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf6.3 Mpag10 Mpah 16 Mpai22 Mpaj32 Mpal 介质比重 （g/ ㎡）l测量长度 l输出信号 4-20mA ⋯、组成JK-UHZ 系列磁浮子液位计包括： JK-UHZ 一 1 型磁浮子翻板液位计， JK-UHZ--3 型电 远传液位计， JK-UHZ 一 1／ 3D 型插人浮球液位计， JK-UHZ 一 1／3W 型保温式液位计， JK-UHZ 一 1／3J 型耐强腐蚀液位计及配套装置 XQ 型上下限发讯器。
JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体（与容器相通 ），随被测介质液位的升降而上下浮动， 利用磁浮子的磁性组件吸引指示器的翻板指示器来直接醒目地浮子运动方向翻转，翻板一面红色，一面黑色，红色表 示液相部分，黑色表示气相部分，红黑界线为被测介质 液位高度。
指示出被测容器的液位变化。
三、安装（见 JK-UHZ 系列安装示意图 ）要求：首先查看液位 计标牌数据与订货要否相符。
距液位计 80mm 围无吸磁材料。
主体安装必须垂直，误差 <3 度。
磁翻板液位计 说明书
目录一、侧装式磁翻板液位计l、功能与适用范围2、工作原理3、主要技术参数4、结构与外型尺寸5、应用须知6、安装使用与维护7、订货须知二、顶装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知三、—UB系列液位计配套仪表l、概述2、主要技术参数3、外形结构4、调试5、远传接线方式3、外形结构注：a、与—D/C一起选型订货b、接线盒型式与安装型式任选但要注明4、调试a、整体调试：因UB与—C／D型磁性浮球液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试(移动磁性浮子组件，使显示器显示位置应与变送器输出相对应)。
b、单独调试：可将变送器从—C／D型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA。
再把磁钢置于满度标记，此时输出为20 mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。
5、远传变送器接线方式温馨提示：本公司物位仪表部，每年会不定期的对产品的性能及外观进行优化，有可能同样的型号产品的外形细节，包装或附件有少许出入，具体请与我公司销售人员联系。
95、工作温度6、材质要求介质密度7、法兰标准及连接形式系列液位计配套仪表一、液位计远传变送器l、概述该变送器作为本厂磁翻板液位计的配套仪表，用抱箍带将变送器的传感部分固定在磁性浮子液位计的主体管外侧，使其处于液位计同一磁藕合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。
该电阻信号经过电路模块转换为二线制的4—20mA输出，该信号直接与本厂的智能型数显仪表配套，实现对液位远距检测和控制。
2、主要技术参数a、精度：±10mmb、测量范围：300一6000mmc、输出信号：二线制4—20mAD．Cd、工作温度：-10℃～+80℃e、传输距离：1000 m(4—20mA导线横截面≥0.8mm2)f、出线接口螺纹：M20*1.5内螺纹g、防护等级：IP65h、防爆等级：dIIBT4—6 iaIICT4—68侧装式磁翻板液位计一、功能与适用范围侧装式磁性翻板液位计(以下简称液位计)。
磁翻板液位计各种类型一览表
UYZ磁翻板液位计一、UYZ磁翻板液位计概述UYZ-34型磁性翻板（柱）液位计，是按化工部最新颁布的磁性液位计标准HG/T21584-95制造的。
UYZ磁翻板液位计工作原理是以磁性浮子为测量元件，UYZ磁翻板液位计经磁耦合将容器中的液位变化为能量驱动双色指示板（或柱）翻转。
UYZ磁翻板液位计液位或界位以下指示为红色，UYZ磁翻板液位计液位或界面以上指示为白色，UYZ磁翻板液位计很清晰地显示液面的位置。
UYZ磁翻板液位计被测介质由不锈钢或工程塑料相隔离，UYZ磁翻板液位计所以在任何情况下都非常安全、可靠、耐用。
可以配液位报警开关，UYZ磁翻板液位计实现对液位上、下限报警，控制或联锁。
UYZ磁翻板液位计也可配液位远传变送器，输出4~20mA，实现远距离测量，指示和控制，广泛适用于石油、化工、冶金、医药、电力、食品等各行业生产过程中的液位测量与控制。
二、 UYZ磁翻板液位计特点1、适用范围广、安装形式多样，适合任何介质的液位、界位的测量。
2、集现场指示、远传变送、报警开关、控制开关于一体、功能齐全。
3、被测介质与指示构结完全隔离，密封性能好，防泄漏、适应高压、高温、腐蚀条件下的液位测量，可靠性高。
4、双色指示、连续直观、醒目、测量范围大，观察方向可任意改变。
5、耐振动性能好，能适应液位波动大的情况下工作。
6、结构简单，安装方便，维护费用低。
三、UYZ磁翻板液位计主要使用参数A、基本测量参数1、测量范围：0~300~8000mm（超长可协商）2、现场指示精度：±10mm3、工作压力：0~20Mpa4、介质密度：≥0.45g/cm35、介质温度：-80~ +500℃6、介质密度差：≥0.05g/cm3（测量界位）B、远传变送部分主要参数1、型式：a、磁性耦合式液位变送器，精度≤1.0%b、静压力测量式液位变送器，精度≤±0.5%c、智能型带HART通讯协议2、电源电压：24VDC3、输出信号：4~20 mA 二线制4、负载阻抗：500?C、报警开关部分主要参数1、型式：a、高位单点报警b、低点单点报警c、高低位双限警d、单点区域报警e、双限区域报警f、高位单点带记忆报警g、低位单点带记忆报警h、高低位双限带记忆报警i、任意组合多点记忆开2、控制误差：±5mm3、控制容量：220VAC 1.5A顶装式磁翻板液位计磁翻板液位计概述：磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。
磁翻板液位计参数
磁翻板液位计参数磁翻板液位计常用于工业生产过程中，作为一种常见的液位检测设备，其参数对于正常的运行和使用至关重要。
在实际的生产过程中，对磁翻板液位计参数的掌握可以有效提高设备的检测精度和使用效率，以下是围绕“磁翻板液位计参数”所做的详细阐述：1. 磁翻板液位计的基本构成磁翻板液位计是由翻板开关和磁铁组成的。
磁铁与不锈钢翻板开关通过联结片固定在浮球上。
在液体密度作用下，浮球上浮或下沉，由于磁铁与翻板开关之间的相互作用，“开”和“关”状态快速切换，从而起到液位检测的作用。
2. 常用的磁翻板液位计参数有哪些常用的磁翻板液位计参数包括：测量范围、精度、材质等。
测量范围是指磁翻板液位计能够检测的液位高度范围；精度则是指磁翻板液位计检测的液位与实际液位之间的误差，常见的精度标准有0.1、0.2等级；材质则是指磁翻板液位计所使用的材料种类，常见的材质有不锈钢、塑料等。
3. 怎样选择合适的磁翻板液位计参数为了保证磁翻板液位计的检测精度和使用效率，我们需要根据实际需要选择合适的参数。
在选择时需要考虑液体的性质、工作环境温度等因素，一般来说，应选择测量范围稍大一些的磁翻板液位计，精度也要高一些；材质则应根据液体性质选择，一些酸碱性液体需要使用耐酸碱的材质。
4. 如何使用和维护磁翻板液位计在使用磁翻板液位计时需要注意以下几点：首先要确保安装准确、接线正确，避免液位计受力过大导致检测不准确；其次要定期对磁翻板液位计进行检查和维护，对于长时间使用的液位计应进行清洗和保养，避免长时间摩擦导致磁铁失效或翻板开关不动。
总结：在工业生产过程中，磁翻板液位计扮演了很重要的角色，能够有效检测液体高度并起到控制作用，然而要想达到良好的检测效果、确保安全可靠，需要严格按照参数进行选择，定期进行维护保养，防止出现磁铁失效、翻板开关不动等不良现象。
uhz磁翻板液位计说明书
uhz磁翻板液位计说明书
UHZ磁翻板液位计是一种常用的液位测量仪表，适用于各种液体的液位测量和控制。
以下是UHZ磁翻板液位计的主要内容：
1. 产品概述
UHZ磁翻板液位计是一种基于磁极耦合原理和浮力定律的液位测量仪表，适用于各种液体的液位测量和控制，如水、油、酸碱等。
2. 产品特点
UHZ磁翻板液位计具有以下特点：
- 测量范围广，可测量高达20米的液位；
- 测量精度高，可达到±10mm的精度；
- 可靠性强，采用磁耦合原理和浮力定律，不受外界干扰；
- 安装方便，可水平或垂直安装，也可根据需要进行调整。
3. 产品参数
UHZ磁翻板液位计的主要参数如下：
- 测量范围：0-20m；
- 测量精度：±10mm；
- 输出信号：4-20mA或0-10V；
- 供电电压：DC24V或AC110V/220V；
- 安装方式：水平或垂直安装。
4. 产品应用
UHZ磁翻板液位计广泛应用于各种液体的液位测量和控制，如水、油、酸碱等。
具体应用范围包括：
- 工业生产：如石油、化工、冶金、电力等行业中的储罐、反应釜等；- 环保领域：如污水处理、废水处理等；
- 食品饮料：如啤酒、饮料、酱油等行业中的储罐、发酵罐等；
- 医药行业：如制药、生物制品等行业中的储罐、发酵罐等。
以上是UHZ磁翻板液位计的主要内容。
在使用过程中，应严格按照厂家提供的技术要求进行操作，确保产品的安全和稳定运行。
磁翻板液位计电子版说明书
目录一、侧装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知二、顶装式磁翻板液位计l、功能与适用范围2、工作原理3、特点4、主要技术参数5、结构与外型尺寸6、应用须知7、安装使用与维护8、订货须知三、液位计配套仪表l、概述2、主要技术参数3、外形结构4、调试2、主要技术参数a、精度：(L≥1000 m m)±1.5％F.S：(L<1000mm)±2.5％F.Sb、测量范围：300一6000mmc、输出信号：二线制4—20mAD．Cd、工作温度：-10℃～+80℃e、传输距离：1000 m(4—20mA导线横截面≥0.8mm2)f、出线接口螺纹：M20*1.5内螺纹g、防护等级：IP65h、防爆等级：dIIBT4—6 iaIICT4—63、外形结构注：a、与一起选型订货b、接线盒型式与安装型式任选但要注明4、调试a、整体调试：因型液位计出厂时经调校合格后用抱箍固定在一起，用户安装前可进行整体调试(移动磁性浮子组件，使显示器显示位置应与变送器输出相对应)。
b、单独调试：可将变送器从型液位计上拆下，用磁钢处于变送器的零位标记处，此时输出应为4mA。
再把磁钢置于满度标记，此时输出为20 mA，若零位满度超差，即可调节零位电位器和量程电位器，反复调整直到达到符合技术条件为止，调好后要重新牢固在液位计主体管外侧必须注意液位计的下连接法兰中心线必须对准显示器刻度标尺的零位和变送器输出零位标记处。
9 3、安装完毕后，需对显示器的翻柱用磁钢引导一次使零位以上显示为白色，零位以下显示为红色。
八、订货须知l、型号规格、配套仪表2、测量范围3、被测介质名称及密度。
4、工作压力5、工作温度6、材质要求介质密度7、法兰标准及连接形式液位计配套仪表一、液位变送器l、概述a、17LX液位变送器概述。
该变送器作为本厂液位计的配套仪表，用抱箍带将变送器的传感部分固定在型液位计的主体管外铡，使其处于液位计同一磁藕合系统中，利用传感部分内的干簧管受磁性浮子组件中磁钢磁场吸合作用，将液面的变化转换为电阻信号输出。
磁翻板液位计数据表
脱盐水 0.25 25
4650 液位计规格 INDICATOR SPECIFICATION
型号 MODEL 型式 TYPE 测量范围 MEAS.RANGE 精度 ACCURACY 材质MATERIAL 触点容量 CONTACT RATE 电源 POWER SUPPLY 输出信号 OUTPUT 上限报警设定值 UP SETPOINT 下限报警设定值 DOWN SETPOINT 电气接口尺寸 ELEC.CONN.SIZE 防爆等级 EXPLOSION PROOF CLASS 法兰标准、等级 FLANGE STD .& DEGREE 法兰尺寸、密封面 FLANGE SIZE&SEALING 附件 ACCESSORY 制造厂 MANUFACTUER
mm4650液位计规格indicatorspecification型号modeluhz526型式type测量范围measrangeh4650mm精度accuracy5mm材质material304触点容量contactrate电源powersupply输出信号output上限报警设定值upsetpoint下限报警设定值downsetpoint电气接口尺寸elecconnsize防爆等级explosionproofclass法兰标准等级flangestddegreehg2059297pn10mpa法兰尺寸密封面flangesizesealingdn25rf附件accessory带排污阀制造厂manufactuer分项名称subproject项目名称project设计阶段stage仪表数据表instrumentdatasheet用途service备注remarks日期datedescription版次rev
备注 REMARKS
UHZ-526
FR70磁翻板液位计选型样本
FR70磁翻板液位计选型样本磁翻板液位计（Magnetic level gauge）是一种常见的液位测量设备，通过利用浮子上的磁性体与外部的磁翻板相互吸附作用，实现对液位的精确测量。
本文将详细介绍FR70型磁翻板液位计的选型样本。
一、FR70磁翻板液位计概述FR70系列磁翻板液位计是一种高精度、可靠性强的液位测量装置，广泛应用于化工、石油、造纸、电力等行业的储罐、槽罐、塔器等设备中。
其特点包括结构简单、操作方便、精度高、抗腐蚀性强等。
二、FR70磁翻板液位计选型要点1.测量介质2.测量范围根据实际需求，选择合适的FR70液位计的测量范围，确保其能够满足被测介质的液位测量要求。
3.材质选择4.环境条件环境条件对磁翻板液位计的选型也有一定影响，如温度、压力、潮湿程度、腐蚀性等。
在选择时，要根据实际环境条件确定设备的防护等级和耐受能力。
5.安装方式6.其他要素在选型时还需考虑其他因素，如精度要求、耐压能力、抗震性、易维修等。
型号：FR70测量范围：0-10m材质：316不锈钢环境温度：-20°C～＋80°C环境压力：0～4MPa安装方式：侧装式精度：±5mm耐压能力：20MPa特点：结构简单，可靠性高，适用于各种液体测量。
四、总结FR70磁翻板液位计是一种高精度、可靠性强的液位测量设备，广泛应用于各个行业中。
在选型时需考虑被测介质的性质、测量范围、材质选择、环境条件、安装方式等因素。
通过合理的选型，可以确保磁翻板液位计在实际应用中能够达到理想的测量效果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
侧装/顶装式磁翻板液位计一、用途及特点JK-UHZ系列磁浮子液位计是一种能就地指示或远传显示与控制的物位仪表，它广泛用于石油、化工、轻工、电力、核工业以及食品、医药等工业中，对各种塔、罐、槽、箱等容器中介质的液位进行指示和控制。
JK-UHZ系列磁浮子液位计的指示部分及发讯器、变送器等均与被测介质完全隔离，介质在主体内完全密封，在有压、有毒和易然易爆工况下具有绝对的安全性和可靠性。
仪表指示器色感对比鲜明，清晰醒目。
仪表指示器可以快速拆装，安装方位可任意选择，观察方向可随意变动，可视角度大。
JK-UHZ系列液位计均可配置XQ发讯器，发讯器输出的触点信号具有自保持功能。
b 1.0 Mpa 实际工作压力c 1.6 Mpad 2.5 Mpae 4.0 Mpaf 6.3 Mpag 10 Mpah 16 Mpai 22 Mpaj 32 Mpal 介质比重(g/㎡）l 测量长度 l输出信号 4-20m A…二、组成JK-UHZ 系列磁浮子液位计包括：JK-UHZ 一1型磁浮子翻板液位计，JK-UHZ--3型电远传液位计，JK-UHZ 一1／3D 型插人浮球液位计，JK-UHZ 一1／3W 型保温式液位计，JK-UHZ 一1／3J 型耐强腐蚀液位计及配套装置XQ 型上下限发讯器。
JK-UHZ 系列磁浮子液位计，根据浮力原理制作，磁浮子在主体内(与容器相通)，随被测介质液位的升降而上下浮动，利用磁浮子内的磁性组件吸引指示器内的翻板指示器来直接醒目地指示出被测容器内的液位变化。
三、安装(见JK-UHZ 系列安装示意图)要求：首先查看液位计标牌数据与订货要求是否相符。
距液位计80mm 范围内无吸磁材料。
主体安装必须垂直，误差<3度。
测量范围>4m 时应在容器上加支撑点和液位计上的支撑法兰连接加固。
液位计出厂前，各部件均按技术标准分别经过耐压试验，安装后勿需再行试压，当容器需要做内压试验时，应将磁浮子取出。
对于使用在带温介质上的液位计，严禁用保温材料包裹使用。
(一)、JK-UHZ 一1型磁浮子翻板液位计(图一) 1．1工作原理JK-UHZ 一1型磁浮子翻板液位计：磁浮子随被测介质液位的变化上下浮动，吸引翻板指示器内的翻板随磁浮子运动方向翻转，翻板一面红色，一面黑色，红色表示液相部分，黑色表示气相部分，红黑界线为被测介质液位高度。
1.2基本参数精度±10mm测量范围Lo：200—15000mm(按订货要求供货)介质温度≤80℃，也可制作成≤350℃(按订货要求供货)介质比重≥0.4(按订货要求供货)介质粘度≤0．15Pa·S1.3、安装检查指示器零位片与连接法兰中心线是否成一直线，如有松动，调好后拧紧夹箍螺钉。
(用户也可按需自行调节)将液位计与容器接口法兰面间加密封垫将对接螺钉均匀拧紧。
用校正器将翻板指示器内翻板慢慢从下至上，再从上至下翻转数遍，最后都翻数成黑色的一面。
(不能用磁浮子在翻板指示上翻转翻板片)轻轻放人磁浮子，注意箭头向上(重端向上)，切莫放反。
装上密封垫及法兰盖，螺钉均匀拧紧。
仔细检查各连接部分。
完好无误，方可投入使用。
(二)JK-UHZ-3与JK-UHZ-3／B电远传液位计(图二)JK-UHZ—3型型电远传液位计是在JK-UHZ一1型液位计的主体外侧加装传感器和变送器组成，主体内磁浮子被测介质液位的升降而吸合传感器内相应位置的干簧管、使传感器的总电阻(或电压)发生相应变化，由变送器将电阻（或电：压)信号的变化转换成4—20mA·DC 的标准电；流信号输出，可构成位式液位控制，断续的或连续的PID液位调节系统。
JK-UHZ一3／B为本安防爆型电远传液位计，防爆合格证号CE970338，标志为ibⅡCT5，它与JHA—B型安全栅配套，组成本安型防爆系统。
2.2基本参数测量范围500-6000mm(按订货要求供货)介质温度≤80℃，也可制作成≤320℃供给电源24V·DC土5％防爆标志ibⅡCT5(JK-UHZ--3／B)负载电阻750Ω介质比重≥0.40(按订货要求供货)输出电流4—20mA·DC关联设备JHA--B安全册(JK-UHZ一3／B)测量精度500—1000mm ≤±1．5％FS>1000mm ≤±1．0％FS其余参数和JK-UHZ一1相同2．3安装它是在JK-UHZ-1型就地指示型磁翻板液位计侧加装了传感器和变送部分，因仪表经过长途运输，所以安装使用前必须进行检测。
用来较正磁翻板的校正器同时也是校验传感变送器是否能正常工作的检测工具，在传感器可视的一面上刻有“0”位线，此线是用来对准磁翻板零位的基准刻线，“0”位线向上有一条4mA 刻线，将校正器置于此刻线上（靠近翻板箱体的一边），然后按图接线，过五分钟后（因内部电子元件有个预热时间），看电流表指示在4mA ，说明正常，然后将校正器取下，放到传感器顶部20mA 刻线上（同样应放在靠近箱体的一面），此时输出电流应为20mA ，说明仪表工作正常。
如有偏差情况出现，按以下方法调正将校正器放在近主体管一边的4mA ，刻线上，如输出电流小于4mA ，用小起子按箭头所指“+”的方向旋动0位调节螺丝，大于4mA 则向“-”的方向转动调正，直至输电流为4mA 。
然后将校正器放在20mA 刻线上，如有误差按同样方法调节满度调节螺线至20mA ，调好后再将校正器置4mA 刻线如有又有误差再行调好，置20mA 刻线上调到20mA ，如此，反复几次直至4mA 程20mA 输出都正确为止。
JK-UHZ-3……/B 本防爆型液位计的调试方法和JK-UHZ-3……相同，接线如图二（2）：从变送器到JHA-B 安全栅的引线不能与高压线一起铺设，并不得盘卷。
JK-UHZ-3……电远传的安装方法和JK-UHZ-1相同 （三）JK-UHZ-31D （31D/B ）型插入式液位计（图三）3.1原理 JK-UHZ-31D 型插入式浮球液位计，适用于地下槽、池的液位显示和控制，浮球在导管内随液位变化而升降，通过连结杆顶端磁组件吸引翻板指示器内翻板一起运动，来指示出被测介质的液体位置。
3.2基本参数介质温度 1D ≤480℃（按订货要求供货） 精度 1D ±10mm介质比重 ≥0.40（按订货要求供货） 测量范围 L ≤3500mm （按订货要求供货） 测量盲区 当介质比重=1 L=1m 时，h1=50mm ； L=3.5m,h1=110mm 3.3安装首先拆下导管下端的浮球托杆，将浮球连接顶端的磁组件拆下，然后将浮球同连接杆一起装入导管内，再将磁组件装上，导管下端的托杆仍装好并固定，二人托起导管垂直插入设备内（注意加放密封垫）再在导管法兰上放上密封垫后，将主体管翻板箱体组件垂直放上，安装时一人看好磁组件连接杆不能碰弯（连接杆弯曲将引起液位计呆滞甚至不能正常使用）使密封和导管法兰进入主体管下端兰的凹面内，均匀控紧法兰螺钉液位计即可投入使用（翻板指示器下部的不动部份为测量死区）。
3D 型参照3型，3D ……/B 参照3……/B 型 翻板指示器按JK-UHZ-1调整。
（四）JK-UHZ-31W （31W/B ）……型：保温式液位计（图四）4.1原理JK-UHZ-31W 型保温式液位计，是在JK-UHZ-31型液位计主体外侧加装一保温夹套，夹套内通蒸气等热媒剂或通入冷水等冷媒剂，适用于易凝固的液体及低沸点的液体，以保证被测介质液位的正确性及稳定性。
4.2基本参数 精 度 ±10介质比重 ≥0.40（按订货要求供货） 测量范围 200～6000mm （按订货要求供货） 介质粘度 ≤0.15PaS 介质温度 -30℃～+320℃4.3安装主体安装与JK-UHZ-1型同，电远传3W 型参照JK-UHZ-3型，3W ……/B 参照3……/B 型。
保温套法兰与热源或冷源法兰间加密封垫，螺母均匀拧紧。
（五）JK-UHZ-31J(31J/B) 型：耐强腐蚀液位计（图五、六）5.1工作原理 JK-UHZ-31J 型耐强腐蚀液位计，主体总价采用钢塑复合管、磁浮子采用氟塑料，能适应各种强腐蚀的介质液体，显示与JK-UHZ31型同。
5.2基本参数介质温度 -25℃+110℃（钢衬聚丙烯） -15℃+70℃（钢衬聚乙烯） -100℃～+250℃（钢衬聚氟类） 精度±10mm （绝对误差） 测量范围1000～6000mm 介质比重≥0.40其余参数JK-UHZ-1J 型同JK-UHZ-1 JK-UHZ-3J 型同JK-UHZ-3 5.3安装安装与JK-UHZ-1型相同并参照JK-UHZ-3型，3J ……/B 参照3……/B 型。
翻板指示器按JK-UHZ-1调整。
（六）XQ与XQ/B型上下限发讯器（图七）6.1工作原理XQ型上下限发讯器是JK-UHZ系列液位计的配套装置，它装于JK-UHZ系列液位计主体外侧相应于上限、下限报警位置上，当主体内磁浮子上下运动至该点时，磁性组件将发讯器内于簧管触点吸合或断开，发出开关信号。
XQ型上下限发讯器输出的信号具有自保持功能，因而不怕停电，复电后，发讯器触点的工作状态仍能如实地反映被测介质液位的真实情况。
XQ/B为本安防爆型发讯器，防爆合格证号CE970340标志为ibⅡCT5，它与JHA-E型安全栅配套，组成本安型防爆系统。
6.2基本参数环境温度 -10～50℃介质温度≤320℃（按供货要求供货）相对温度 30%～95%RH触点形式动合型（a）动断型（b）触点容量 24V·DC0.5A 220V·AC0·2A动作误差±3mm释放误差≤8mm防爆标志 ibⅡCT5关联设备 JHA-E安全栅（XQ/B）6.3安装XQ型上下限发讯器是JK-UHZ系列磁浮子液位计的配套装置，发讯器用抱箍夹紧在主体外侧。
发讯器壳体外侧描有一红线为磁场合线，发讯器可按需要上下移动。
将线线对准需要报警或控制的某一液位高度，夹紧抱箍即可。
发讯器分上下限两种，安装时不可互换。
上好为动合型，下限为动断型。
（均以浮子由下向上运动而定）四、使用液位计投入运行时，应先打开容器上气相接口阀门，然后慢慢打开容器内的介质急速流入液位计主体，使磁浮子急速上升，以致翻板指示片跟踪不上，使指示失灵或使磁浮子受冲击而损坏。
使用过程中，由于受液位的突变，或其他原因造成个别指示片不翻转时，可用校正器进行校正。
五、维护保养液位计长时间使用后，如介质有沉淀物时需进行清洗，清洗时先闭上、下阀门，再开排污阀阀门排出液体，拆下法兰盖取出磁浮子，然后进行清洗。
产品在使用过程，如有损可直接联系，我厂备有产品档案，可及时提供配件。
