10KV变电所及其配电系统的设计 --优秀毕业论文

合集下载

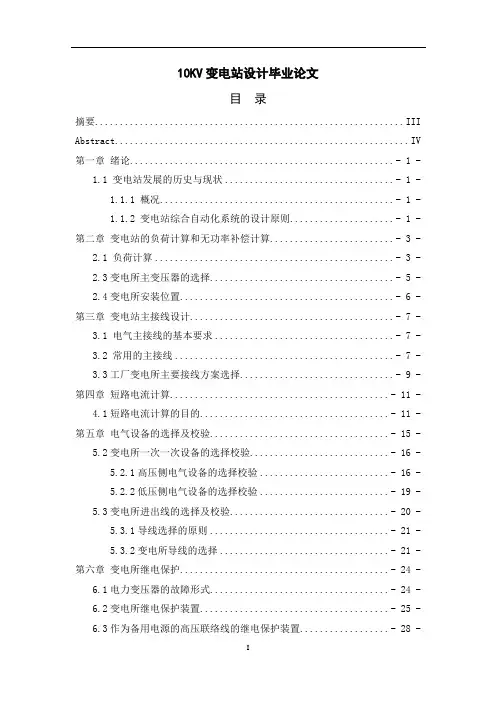

10KV变电站设计毕业论文

10KV变电站设计毕业论文

10KV变电站设计毕业论文目录摘要.............................................................. I II Abstract........................................................... I V 第一章绪论..................................................... - 1 -1.1 变电站发展的历史与现状.................................. - 1 -1.1.1 概况............................................... - 1 -1.1.2 变电站综合自动化系统的设计原则..................... - 1 - 第二章变电站的负荷计算和无功率补偿计算......................... - 3 -2.1 负荷计算................................................ - 3 -2.3变电所主变压器的选择..................................... - 5 -2.4变电所安装位置........................................... - 6 - 第三章变电站主接线设计......................................... - 7 -3.1 电气主接线的基本要求.................................... - 7 -3.2 常用的主接线............................................ - 7 -3.3工厂变电所主要接线方案选择............................... - 9 - 第四章短路电流计算............................................ - 11 -4.1短路电流计算的目的...................................... - 11 - 第五章电气设备的选择及校验.................................... - 15 -5.2变电所一次一次设备的选择校验............................ - 16 -5.2.1高压侧电气设备的选择校验.......................... - 16 -5.2.2低压侧电气设备的选择校验.......................... - 19 -5.3变电所进出线的选择及校验................................ - 20 -5.3.1导线选择的原则.................................... - 21 -5.3.2变电所导线的选择.................................. - 21 - 第六章变电所继电保护.......................................... - 24 -6.1电力变压器的故障形式.................................... - 24 -6.2变电所继电保护装置...................................... - 25 -6.3作为备用电源的高压联络线的继电保护装置.................. - 28 -第七章防雷与接地方案设计...................................... - 29 -7.1变电所防雷保护.......................................... - 29 -7.1.1变电所遭受雷击的主要原因.......................... - 29 -7.1.2变电所防雷的具体措施.............................. - 29 -7.2变电所接地装置设计...................................... - 31 -7.2.1变电所接地装置分析................................ - 31 -7.2.2工厂变电所接地装置的设计.......................... - 33 - 第八章总结.................................................... - 35 - 参考文献.................................................... - 36 - 致谢.......................................................... - 37 -10KV变电站设计摘要电能是现代工业生产的主要能源和动力,随着经济发展的现代工业建设的迅速崛起,供电系统的设计越来越全面、系统、工厂用电量迅速增长,对电能质量、技术经济状况、供电的可靠性指标也日益提高。

毕业设计---110 35 10KV降压变电所电气部分设计

毕业设计---110 35 10KV降压变电所电气部分设计

110-35-10变电站设计摘要随着工业时代的不断发展,人们对电力供应的要求越来越高,特别是供电的稳固性、可靠性和持续性。

然而电网的稳固性、可靠性和持续性往往取决于变电站的合理设计和配置。

一个典型的变电站要求变电设备运行可靠、操作灵活、经济合理、扩建方便。

出于这几方面的考虑,本论文设计了一个降压变电站,此变电站有三个电压等级:高压侧电压为110kv,有二回线路;中压侧电压为35kv,有六回出线;其中有四回出线是双回路供电。

低压侧电压为10kv,有八回出线,其中有六回是双回路供电。

同时对于变电站内的主设备进行合理的选型。

本设计选择选择两台SFSZL-31500/110主变压器,其他设备如站用变,断路器,隔离开关,电流互感器,高压熔断器,电压互感器,无功补偿装置和继电保护装置等等也按照具体要求进行选型、设计和配置,力求做到运行可靠,操作简单、方便,经济合理,具有扩建的可能性和改变运行方式时的灵活性。

使其更加贴合实际,更具现实意义。

关键字:变电站设计目录第一章电气主接线的设计 (6)1.1原始资料分析 (6)1.2主结线的设计 (6)1.3主变压器的选择 (11)1.4变电站运行方式的确定 (12)第二章短路电流计算 (13)第三章电气设备的选择 (14)3.1断路器的选择 (14)3.2隔离开关的选择 (15)3.3电流互感器的选择 (16)3.4电压互感器的选择 (16)3.5熔断器的选择 (17)3.6无功补偿装置 (18)3.7避雷器的选择 (18)第四章导体绝缘子套管电缆 (20)4.1母线导体选择 (20)4.2电缆选择 (21)4.3绝缘子选择 (21)4.4出线导体选择 (22)第五章配电装置 (23)第六章继电保护装置 (25)6.1变压器保护 (25)6.2母线保护 (26)6.3线路保护 (27)6.4自动装置 (27)第七章站用电系统 (29)第八章结束语 (31)第一章电气主接线的设计一、原始资料分析本设计的变电站为降压变电站,有三个电压等级:高压侧电压为110kv,有二回线路;中压侧电压为35kv,有六回出线;其中有四回出线是双回路供电。

浅析住宅小区10kv变电所及配电系统设计

浅析住宅小区10kv变电所及配电系统设计

浅析住宅小区10kv变电所及配电系统设计随着社会经济的发展,国民生产力的不断提高,人们对于居住条件的要求也越来越高。

电能的分配和使用在人们生活中的地位日益提高。

如何将电能从发电厂输送并转化为居民所用电压,是需要研究的重要课题。

本次主要设计内容为小区10Kv变电所以及配电系统设计,实现了降压并分配电能到用户的功能。

该小区面积大,考虑到供电半径以及负荷容量问题,共设计了1个主变电所和3个分变电所。

该基础理论设计实现了小区电能的转化和分配问题,变电所选址、负荷分配,主接线设计、电气设备选择合理,理论上满足了用户对于电能的需求。

标签:变电所;配电系统;主接线;电气设备1引言随着社会经济的发展,国民生产力的不断提高,人们对于居住条件的要求也越来越高。

各种高楼大厦在各大城市崛地而起,电能的输送与分配就是这些大厦活力的源头。

电能是由发电厂生产的,但是发电厂大都距离城市或者工业中心较远,所以需要输电线路将电能输送到城市或者工业区。

输送过程中为了减少损耗,采用高压输电的方式,输送到用户之后再降压,从而实现电能的分配。

对于住宅小区而言,-套安全、经济、可靠的供配电系统是日常生活的基本保障,做好供配电系统的设计可以将电能最大化的合理利用,造福社会。

而如何设计-个变电所以及配电系统,使其能达到居民的用电的需求,是需要解决的问题。

本次设计主要针对住宅小区的变电所以及配电系统设计,即强电部分设计。

设计需按建筑电气设计规范及制图标准,根据所能取得的电源及建筑物用电负荷的实际情况,按照安全可靠、技术先进、经济合理的要求,对小区内进行10KV 变电所选址和电气设计。

主要工作是进行负荷的分类与计算,主接线的设计,图纸的绘制,相关电气设备的选择与校验,配电系统的设计,从而实现电能在小区的转化与分配。

按建筑电气设计规范及制图标准,根据所能取得的电源及建筑物用电负荷的实际情况,按照安全可靠、技术先进、经济合理的要求,对小区内进行10KV变电所选址和电气设计并绘制图纸。

10Kv降压变电所及车间低压配电系统设计_毕业设计

10Kv降压变电所及车间低压配电系统设计_毕业设计

专科毕业设计(论文)资料题目名称:10Kv降压变电所及车间低压配电系统设计学院(部):电气与信息工程学院专业:电气自动化学生姓名:班级:指导教师姓名:最终评定成绩:湖南工业大学教务处(2011届) 专科毕业设计(论文)题 目 名 称:10kv降压变电所及车间低压配电系统设计学 院(部): 电气与信息工程学院 专 业: 电气自动化 学 生 姓 名: 周敏 班 级: 电气0631 学号 06053103 指导教师姓名:职称 副教授最终评定成绩:2011 年 月摘 要本设计含工厂供电设计,包括:负荷的计算及无功功率的补偿;变电所主变压器台数和容量、型式的确定;变电所主接线方案的选择;进出线的选择;短路计算和开关设备的选择;二次回路方案的确定及继电器保护的选择和整定;防雷保护与接地装置的设计;车间配电线路布线方案的确定;线路导线及其配电设备和保护设备的选择;以及电气照明的设计,还有电路图的绘制。

本设计根据设计任务书可分为三大部分,第一部分为各车间变电所的设计选择,包括方案比较、变压所变压器台数及容量选择、变电所I的供电负荷统计无功补偿,变压所I的变压器选择;第二部分为各车间计算负荷和无功率补偿、短路电流计算、工厂总降压变电所及接入系统设计、变电所高低压电气设备的选择、继电保护的配置;第三部分为电气设计图,包括车间变配电所电气主接线图、继电保护原理接线图。

关键词:变电所变压器断路器继电器隔离开关互感器熔断器ABSTRACTThis design including factory, including power supply system design : Calculation of load and compensation of the inactive power; Transformer substation main voltage transformer platform count and capacity , sureness of pattern; Mainly wire the choice of the scheme in the transformer substation; Pass in and out the choice of the thread; Choice of shorting out and calculating and switchgear ; Two return circuit sureness and choice that relay protect of scheme exactly make; Defend the thunder and protect the design with the earth device ; The workshop distribution line connects up the sureness of the scheme; Circuit wire and distribution equipment and protecting the choice of the equipment; And the electric design that lighted, there is drawing of circuit diagram.This design according to the design specification can be divided into three parts, the first part of the design of each workshop substation, including scheme comparison, choose variable pressure transformer sets and capacity of what I choose, substation reactive-power compensation power load statistics, which I transformer variable pressure choice;The second part is computational load each workshop and without power compensation, short-circuit current calculation, factory general voltage substation and access system design, substation high-low voltage electrical equipment choice, relay protection configuration;Keyword: Transformer substation Voltage transformer Circuit breaker Relay Isolate the switch Mutual inductor Fuse box目录第一章各车间计算负荷和无功功率补偿 (6)1.1 根据下列公式计算 (6)1.2 各车间计算负荷 (6)1.3 无功功率补偿 (9)第二章各车间变电所的设计选择 (12)2.1 方案比较 (12)2.2 变压所变压器台数及容量选择 (13)第三章短路电流计算 (16)3.1 短路电流计算的目的及方法 (16)3.2 短路电流计算 (16)第四章工厂总降压变电所及接入系统设计 (19)4.1 工厂总降压变电所主变压器台数及容量的选择 (19)4.2 35KV供电线路截面选择 (19)第五章变电所高低压电气设备的选择 (20)5.1 高压35KV侧设备 (20)5.2 中压10KV侧设备 (20)5.3 低压侧0.4KV侧设备 (21)第六章继电保护的配置 (22)6.1 主变压器的继电保护装置 (22)6.2 电流速断保护装置 (22)6.3 变压器的差动保护 (23)6.4 35KV进线线路保护 (23)6.5 10KV进线线路保护 (24)6.6 电流速断保护装置 (25)结论 (26)参考文献 (27)致谢 (28)附录 (29)第一章各车间计算负荷和无功功率补偿计算负荷计算负荷也称需要负荷或最大负荷。

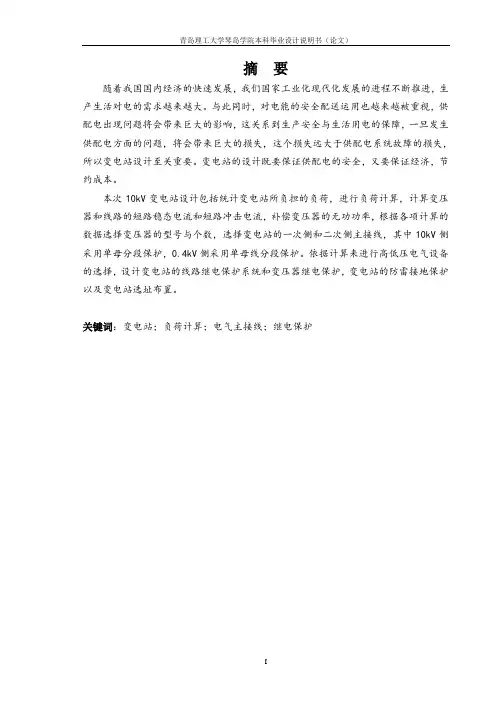

本科毕业论文-10kV变电站设计

本科毕业论文-10kV变电站设计

随着我国国内经济的快速发展,我们国家工业化现代化发展的进程不断推进,生产生活对电的需求越来越大。

与此同时,对电能的安全配送运用也越来越被重视,供配电出现问题将会带来巨大的影响,这关系到生产安全与生活用电的保障,一旦发生供配电方面的问题,将会带来巨大的损失,这个损失远大于供配电系统故障的损失,所以变电站设计至关重要。

变电站的设计既要保证供配电的安全,又要保证经济,节约成本。

本次10kV变电站设计包括统计变电站所负担的负荷,进行负荷计算,计算变压器和线路的短路稳态电流和短路冲击电流,补偿变压器的无功功率,根据各项计算的数据选择变压器的型号与个数,选择变电站的一次侧和二次侧主接线,其中10kV侧采用单母分段保护,0.4kV侧采用单母线分段保护。

依据计算来进行高低压电气设备的选择,设计变电站的线路继电保护系统和变压器继电保护,变电站的防雷接地保护以及变电站选址布置。

关键词:变电站;负荷计算;电气主接线;继电保护With the domestic economy, continuously push forward the modernization process of industrialization, the demand for electricity production and life is growing. At the same time, security and distribution of electric energy use are increasingly being taken seriously, supply and distribution problems will have a huge impact, it relates to the production of electricity and life safety protection in the event of supply and distribution aspects of the problem will bring all aspects of huge losses, the loss is much greater than the loss of the distribution system for failure, so critical substation design. Design of substation is necessary to ensure the safety of supply and distribution, but also to ensure economic and cost savings.The 10kV substation design includes statistical burden substation load, load calculation performed to calculate the transformer and line short-circuit the impact of the steady-state current and short circuit current, reactive power compensation transformer, select the type and number of transformer substations first choice side and the secondary side of the main terminal, where a single bus-section 10kV side protection, 0.4kV side adopts single bosbar protection. On the basis of the calculation to choose high and low voltage electrical equipment, circuit protection design substations and transformer protection systems, lightning protection and grounding substation substation site layout.Key words:Substetion; laod calculation; main electrical wiring; protection目录摘要 (I)Abstract (II)1 绪论 (1)1.1 课题研究的背景和意义 ........................... 错误!未定义书签。

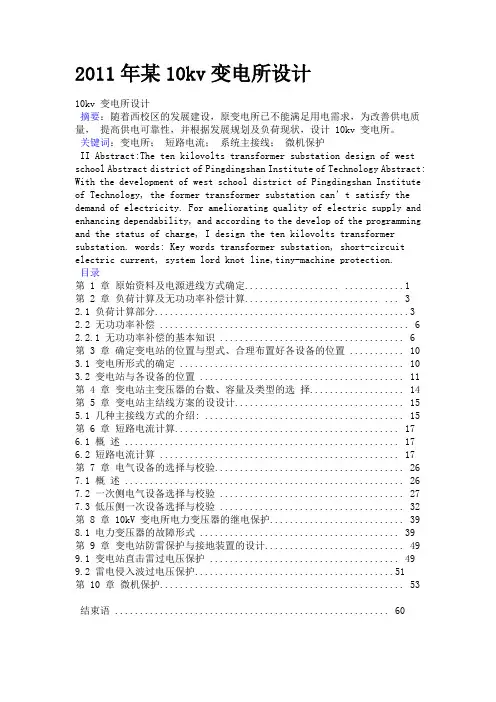

10kv变电所设计论文

10kv变电所设计论文

2011年某10kv变电所设计10kv 变电所设计摘要:随着西校区的发展建设,原变电所已不能满足用电需求,为改善供电质量,提高供电可靠性,并根据发展规划及负荷现状,设计 10kv 变电所。

关键词:变电所;短路电流;系统主接线;微机保护II Abstract:The ten kilovolts transformer substation design of west school Abstract district of Pingdingshan Institute of Technology Abstract: With the development of west school district of Pingdingshan Institute of Technology, the former transformer substation can’t satisfy the demand of electricity. For ameliorating quality of electric supply and enhancing dependability, and according to the develop of the programming and the status of charge, I design the ten kilovolts transformer substation. words: Key words transformer substation, short-circuit electric current, system lord knot line,tiny-machine protection.目录第 1 章原始资料及电源进线方式确定................... (1)第 2 章负荷计算及无功功率补偿计算........................... (3)2.1 负荷计算部分 (3)2.2 无功功率补偿 (6)2.2.1 无功功率补偿的基本知识 (6)第 3 章确定变电站的位置与型式、合理布置好各设备的位置 (10)3.1 变电所形式的确定 (10)3.2 变电站与各设备的位置 (11)第 4 章变电站主变压器的台数、容量及类型的选择 (14)第 5 章变电站主结线方案的设设计 (15)5.1 几种主接线方式的介绍: (15)第 6 章短路电流计算 (17)6.1 概述 (17)6.2 短路电流计算 (17)第 7 章电气设备的选择与校验 (26)7.1 概述 (26)7.2 一次侧电气设备选择与校验 (27)7.3 低压侧一次设备选择与校验 (32)第 8 章 10kV 变电所电力变压器的继电保护 (39)8.1 电力变压器的故障形式 (39)第 9 章变电站防雷保护与接地装置的设计 (49)9.1 变电站直击雷过电压保护 (49)9.2 雷电侵入波过电压保护 (51)第 10 章微机保护 (53)结束语 (60)参考文献 (61)附录:设计说明书及主要材料清单 (62)第 1 章原始资料及电源进线方式确定在本次10kv 变电站建设地区地势平坦,且附近建筑物稀疏,使得出线走廊较开阔;年最高气温40℃,年平均气温15.1--16℃,年最低气温-10.2℃, 年最热月平均最高气温35℃,年最热月平均气温26℃.年雷暴日数22.0。

10KV变电所及其配电系统的设计 --优秀毕业论文

10KV变电所及其配电系统的设计 --优秀毕业论文

10KV变电所及低压配电系统的设计摘要:变电所是电力系统的一个重要组成部分,由电器设备及配电网络按一定的接线方式所构成,他从电力系统取得电能,通过其变换、分配、输送与保护等功能,然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。

变电所涉及方面很多,需要考虑的问题多,分析变电所担负的任务及用户负荷等情况,选择所址,利用用户数据进行负荷计算,确定用户无功功率补偿装置。

同时进行各种变压器的选择,从而确定变电站的接线方式,再进行短路电流计算,选择送配电网络及导线,进行短路电流计算。

选择变电所高低压电气设备,为变电所平面及剖面图提供依据。

本变电所的初步设计包括了:(1)总体方案的确定(2)负荷分析(3)短路电流的计算(4)配电系统设计与系统接线方案选择(5)继电保护的选择与整定等容。

关键词:变电所;负荷;输电系统;配电系统The Design Of 10KV Substation And Power DistributionSystemAbstract:The substation is an importance part of the electric power system, it is consisted of the electric appliances equipments and the Transmission and the Distribution. It obtains the electric power from the electric power system, through its function of transformation and assign, transport and safety. Then transport the power to every place with safe, dependable, and economical. The region of factory effect many fields and should consider many problems.Analyse change to give or get an electric shock a mission for carrying and customers carries etc. circumstance, make good use of customer data proceed then carry calculation, ascertain the correct equipment of the customer. At the same time following the choice of every kind of transformer, then make sure the line method of the transformer substation, then calculate the short-circuit electric current, choosing to send together with the electric wire method and the style of the wire, then proceeding the calculation of short-circuit electric current. This first step of design included:(1) ascertain the total project (2) load analysis(3) the calculation of the short-circuit electric current (4) the design of an electric shock the system design to connect with system and the choice of line project (5) the choice and the settle of the protective facility (6) the contents to defend the thunder and protection of connect the earth.Keywords:substation;load;transmission system;power distribution system目录第1章绪论 (1)1.1工厂变配电所的设计 (1)1.1.1用户供电系统 (1)1.1.2工厂变配电所的设计原则 (1)1.2课题来源及设计背景 (2)1.2.1课题来源 (2)1.2.2设计背景 (2)第2章变电所负荷计算和无功补偿的计算 (3)2.1变电站的负荷计算 (3)2.1.1负荷统计全厂的用电设备统计如下表 (3)2.1.2负荷计算 (3)2.2无功补偿的目的和方案 (5)2.3无功补偿的计算及设备选择 (6)第3章变电所变压器台数和容量的选择 (8)3.1变压器的选择原则 (8)3.3变压器台数的选择 (8)3.4变压器容量的选择 (9)第4章主接线方案的确定 (11)4.1主接线的基本要求 (11)4.1.1安全性 (11)4.1.2可靠性 (11)4.1.3灵活性 (11)4.1.4经济性 (11)4.2主接线的方案与分析 (11)4.3电气主接线的确定 (13)第5章短路电流的计算 (14)5.1短路电流及其计算 (14)5.2三相短路电流的计算 (14)第6章变电所高压进线、一次设备和低压出线的选择 (18)6.1用电单位总计算负荷 (18)6.2高压进线的选择与校验 (18)6.2.1架空线的选择 (18)6.2.2电缆进线的选择 (18)6.3变电所一次设备的选择 (19)6.3.1高压断路器的选择 (19)6.3.2高压隔离开关的选择 (20)6.3.4电流互感器的选择 (22)6.3.5电压互感器的选择 (24)6.3.6高压开关柜的选择 (25)6.4低压出线的选择 (26)6.4.1低压母线桥的选择 (26)6.4.2低压母线的选择 (26)第7章变电所二次回路方案 (28)7.1继电保护的选择与整定 (28)7.1.1继电保护的选择要求 (28)7.1.2继电保护的装置选择与整定 (29)结论 (34)参考文献 (35)辞 (36)开题报告 (37)结题报告 (38)答辩报告 (39)第1章绪论1.1工厂变配电所的设计1.1.1用户供电系统电力用户供电系统由外部电源进线、用户变配电所、高低压配电线路和用电设备组成。

10KV变电所及低压配电系统的设计

10KV变电所及低压配电系统的设计

10KV变电所及低压配电系统的设计一、引言10KV变电所是电力系统中的一个重要环节,用于将高压电能变换成低压电能,提供给工矿企业、商业建筑和居民用电等场所使用。

低压配电系统则是将变电所提供的低压电能进一步分配到各个用电设备上。

本文将对10KV变电所及低压配电系统的设计进行详细阐述。

二、10KV变电所设计1.变电所布置设计变电所的布置需要考虑到运行的安全、经济和便捷性。

首先,变电所要远离住宅区、易燃易爆物品储存地和重要建筑物,以保证人员和财产的安全。

其次,变电所的布置要符合消防和安全出口要求,确保设备的运行维护的便捷性。

最后,变电所的布置要考虑自然通风,保证设备的散热条件。

2.变电所设备选择变电所的设备选择需要根据实际负荷情况和系统的稳定性来确定。

主要设备包括变压器、高压开关设备和辅助设备等。

变压器是变电所的核心设备,要选择容量合适、质量可靠、能效高的产品。

高压开关设备则需要根据操作便捷性、维护保养方便性和运行可靠性来选择。

3.保护和控制系统设计保护和控制系统是10KV变电所的重要组成部分,主要包括高压开关保护、变压器保护和远动控制系统等。

这些系统需要能够实时监测设备的状态,及时发现和处理异常情况。

同时,保护和控制系统还需要能够实现对设备的自动控制和远程通信,提高变电所的运行效率和可靠性。

三、低压配电系统设计1.配电柜布置设计配电柜的布置需要根据工程的实际需要和场地条件来确定。

首先,要根据负荷情况合理布置配电柜的数量和位置,保证每个用电点都能够得到稳定的供电。

其次,要考虑到维护保养的便捷性,保证人员可以安全进行操作。

最后,配电柜之间要保持一定的安全距离,防止发生火灾和短路等事故。

2.电缆敷设设计低压配电系统的电缆敷设需要考虑到电缆的负荷容量、敷设路径和敷设方式等因素。

首先,要根据负荷情况选择合适容量的电缆,以保证供电的稳定性和安全性。

其次,要根据工程的布局设计合理的电缆敷设路径,尽量减少长度和损耗。

毕业设计(论文)-10kv变电所继电保护设计及分析[管理资料]

毕业设计(论文)-10kv变电所继电保护设计及分析[管理资料]

继电保护毕业设计课题:110kV变电所继电保护设计及分析导师:姓名:班级:日期:2011年3月10日前言电力生产过程有别于其他工业生产过程的一个重要特点,就是它的生产、输送、变换、分配、消费的几个环节是在同一个时间内同步瞬间完成。

电力生产过程要求供需严格动态平衡,一旦失去平衡生产过程就要受到破坏,甚至造成系统瓦解,无法维持正常生产。

随着经济的快速发展,负荷大幅度增加,使得电网规模不断扩大,高电压、大机组、长距离输电、电网互联的趋势,使电网结构越来越复杂,加强电力资源的优化配置,最大限度满足电力需求,保证电网的安全稳定成为人们探讨的问题之一。

虽然系统中有可能遭受短路电流破坏的一次设备都进行了短路动、热稳定度的校验,但这只能保证它们在短时间内能承受住短路电流的破坏。

时间一长,就会无一例外地遭受破坏。

而在供电系统中,要想完全杜绝电路事故是不可能的。

继电保护是一种电力系统的反事故自动装置,它能在系统发生故障或不正常运行时,迅速,准确地切除故障元件或发出信号以便及时处理。

可见继电保护是任何电力系统必不可少的组成部分,对保证系统安全运行、保证电能质量、防止故障的扩大和事故的发生,都有极其重要的作用。

因此设置一定数量的保护装置是完全必要的,以便在短路事故发生后一次设备尚未破坏的数秒内,切除短路电流,使故障点脱离电源,从而保护短路回路内的一次设备,同时迅速恢复系统其他正常部分的工作。

随着变电站继电保护技术进一步优化,大大提高了整个电网运行的安全性和稳定性,大大降低运行检修人员的劳动强度,继电保护技术将引起电力行业有关部门的重视,成为变电站设计核心技术之一。

目录第一章电气主接线 (1)第二章电气设备简介 (2)第三章继电保护基本知识 (4)第四章主变压器继电保护 (7)第五章110kV线路继电保护保护 (11)第六章结束语 (13)第六章参考文献 (14)110KV变电站继电保护设计及分析第一章电气主接线电气主接线是变电所电气设计的重要部分,也是构成电力系统的重要环节。

10KV变电所毕业设计(论文)

10KV变电所毕业设计(论文)

10KV变电所毕业设计1 变电所总体设计及供配电系统分析1.1 变电所设计原则进行变电所设计时须遵照变电所设计规范所规定的原则。

根据《35—10kV变电所设计规范》要求:第1.0.3条变电所的设计应根据工程的5—10年发展规划进行,做到远近结合、以近为主,正确处理近期建设与远景发展的关系,适当考虑扩建的可能性。

第1.0.4条变电所的设计必须从全局出发、统筹兼顾,按照负荷性质、用电容量、工程特点和地区供电条件,结合国情合理地确定设计方案。

第1.0.5条变电所的设计,必须节约用地的原则。

1.2 变电所设计目的与任务毕业设计是本专业教学计划中的重要环节。

此次毕业设计的目的是通过变电所设计实践,综合运用所学知识,贯彻执行我国电力工业有关方针政策,理论联系实践,锻炼独立分析和解决电力工程设计问题的能力,为未来的实际工作奠定必要的基础。

1.3 PG新校区供电需求分析PG新校区10KV变电所为位于PG新校的变电所,由系统S1、系统S2向PG 新校区供电,来供给该校教学、实验、施工及生活用电,PG新校区变电所的建立可保障新校区的正常用电,提高供电质量和供电可靠性。

PG新校区变电所变电压等级为10/0.4KV,是以向终端用户供电为主的变电所,全所停电后将对该校中断供电。

1.4 变电所总体分析1.4.1 建站必要性与建站规模1 建站必要性PG新校区10KV变电所为终端变电所,在系统中主要起变配电作用,全所停电将造成全校停电,它供给该校教学、实验、施工及生活用电。

故为满足该校用电要求决定建设本变电站。

2 建站规模PG新校区10KV变电所电压等级为10/0.4KV线路回路数:近期6回,远期2回;近期最大负荷4627KW。

1.4.2 所址概况与所址条件1 所址概况PG新校区10KV变电所位于该校图书馆周围,西部电源和东部电源进线先通过10kV变电所高压侧开关站进行电能分配,然后馈出六回线分配给两个独立变电所和四个箱式变电站,独立变电所和箱式变电站经过变压后供给其所带负荷用电。

10kv变电所毕业设计

10kv变电所毕业设计

摘要变电站是电力系统的重要组成部分,它直接影响整个电力系统的安全与经济运行,是联系发电厂和工厂的中间环节,起着变换和分配电能的作用。

建国以来,我国的城乡供电事业得到了迅速发展,同时也经历了一个不断认识、提高、完善的过程。

“十一五”规划纲要提出,要坚定统筹城乡经济社会发展的基本方略,扎实稳步推进社会主义新农村建设。

作为基础产业的电力工业,该为新农村建设做些什么?国家电网公司初步制定了服务新农村、新城镇建设的战略规划。

10kV变电所是工厂电力配送的重要环节。

变电所设计质量的好坏,直接关系到电力系统的安全、稳定、灵活和经济运行,为满足城镇负荷日益增长的需要,提高对工厂供电的可靠性和电能质量。

随着国民经济的发展,工农业生产的增长需要,迫切要求增长供电容量,拟新建10kV变电所。

化工厂不仅可以大力带动当地的经济发展,增长国民经济,同时还可以解决当地人民的就业问题,增加他们的收入为实现全面小康社会做出一定的贡献。

本次设计的主要任务是为某标准件厂变电所配电系统的设计。

该系统为10KV电源进线,经过车间变电所再降压成380V,供给各车间使用。

经过对基础设计资料的分析后,发现各个车间设备大都是三级负荷,因此,经过计算,并查到了很多相关资料,最后选择了一台800KV.A 的主变压器,主变压器到各车间采用单母线进线方式。

各个车间的接线采用放射式的接线方式。

根据计算电流,选好各个设备,并通过短路电流、电压损失等惊醒校验和整定。

关键词:供电系统负荷计算短路校验继电保护一、绪论1.1 工厂供电课程设计的要求本课程设计的任务是工厂10KV 变电所供电系统的设计,厂无大型设备、高压设备、高频设备、及整流装置。

车间变电皆为三级负荷。

由于厂区较紧凑,装卸产品的起重机工作频繁。

为美观起见,除向以外厂区配电线路一律地下敷设。

在进行施工图设计时,供电系统总计算负荷的确定,一般采用逐级计算法由用电设备处逐步向电源进线侧计算,采用的是需要系数法。

10kV变电所供配电系统的设计探讨

10kV变电所供配电系统的设计探讨

10kV变电所供配电系统的设计探讨摘要:随着我国经济的快速发展,工业化生产规模也在进一步扩大,与此同时人们的生活质量也得到了显著提升。

在这一时代背景下,人们对变电所的供电质量和效率也有了全新要求。

目前,在人们日常生活和工作当中,10kV变电所具有着十分重要的作用,其可有效转化发电厂电能,从而使人们的用电安全得到保障。

而为了保证10kV变电所作用的充分发挥,需要合理设计变电所的供配电系统,从而高效转化电能。

本文针对10kV变电所供配电系统设计进行分析,介绍了10kV变电所供电设计要求,并提出具体的设计要点,希望能够为相关工作人员起到一些参考和借鉴。

关键词:10kV变电所;供配电系统;设计;要求;要点在电力系统当中,10kV配电网具有重要作用,而10千伏变电所则是其核心部分,需要有效完成相关供配电任务,因此对电网的运行安全性、稳定性和经济性具有重要影响。

在以往10kV变电站的实际运行过程当中,由于受到相关因素影响,进而导致变电站出现噪声污染强、占地面积大、供电质量低以及抗干扰能力弱等相关问题。

对此,为了全面优化10kV变电所的供配电能力,需要对供配电系统展开合理设计,在明确其设计要求的基础上,合理采取设计对策,以此来全面提升供配电系统设计水平,保障10kV变电所的安全稳定运行。

一、10kV变电所的供电设计要求在10kV变电所供电设计工作开展前,相关设计人员需要科学合理的设计整条供电线路,并在对各种设计准则和标准充分发挥的前提下,使设计工作质量得到有效提升,具体来说可以从以下几个方面进行入手。

首先,在实际开展系统设计工作前,相关设计人员需要结合上级电源设计要求以及未来发展规划有效落实调查研究工作,从而为后期配电工作开展打好基础,确保能够使上级电源需求得到有效满足。

与此同时,还需要结合系统设计要求对上级电源进行确定,有效结合二者优势使变配电所的实际用电需求得到满足[1]。

其次,相关设计人员需要对供电系统容量进行充分考虑,明确其对工作所具有的影响。

毕业设计:10kV变电所电气部分设计

毕业设计:10kV变电所电气部分设计

目录摘要 (I)Abstract (II)1绪论 (1)1.1我国电力行业发展概况 (1)1.2变电所的类型概述 (1)1.3变电所电气设备概述 (2)1.4本次设计主要内容 (3)2负荷计算 (4)2.1负荷计算的目的和方法 (4)2.2负荷计算 (5)2.3无功功率补偿计算 (8)2.4电源进线方式设计 (12)2.5变电站主变压器的台数、容量及类型的设计 (12)2.6变电所形式的设计 (13)3电气主接线的设计 (15)3.1对电气主接线的基本要求 (15)3.2电气主接线的基本形式 (16)3.3主接线方案设计 (21)4短路电流计算和设备选择与校验 (22)4.1概述 (22)4.2短路电流计算 (22)4.3高低压电气设备的选择与校验 (31)5总结 (42)谢辞 ................................................................................................. 错误!未定义书签。

参考文献 . (43)附录1:外文资料翻译 (45)Ⅲ1绪论1.1我国电力行业发展概况我国电源建设发展迅速,我国电力行业持续快速发展。

近些年来,我国总发电装机容量和发电量已经连续十年位居世界第二位,随着总发电装机容量增长,增长率有所平缓,但仍保持了较高增长水平。

我国电网建设持续增长,长期以来,我国电力工业“重发轻供”,电网发展严重滞后于电源发展,表现为输变电建设严重滞后于电源建设,配电网建设滞后于主网建设,负荷中心受端电网建设滞后于送端电网建设,电网累计投资占电力投资的比例约30%左右,远低于发达国家50%以上的水平。

为解决此问题,国家今后将重点持续促进电网建设,以适应我国工业化及城市化建设的需要。

特高压电网建设及坚强智能电网规划促进我国电力系统高质量发展,1)特高压电网建设,按照国家电网公司的规划,未来将建成以特高压电网为骨干网架、各级电网协调发展的坚强国家电网。

10KV变电所设计论文

10KV变电所设计论文
第二节 电气主接线的基本要求
我国《变电所设计的技术规程》规定:变电所的主接线应根据变电所在电力系统中的地位, 回路数,设备特点及负荷性质等条件确定,且应满足运行可靠,简单灵活,操作方便和节省投资 等要求。 电气主接线的基本要求:
7
8
1、可靠性: (1)研究可靠性应注意的问题: A、应重视网内外长期运行的实践经验及其可靠性的运行分析。 B、应包括一次部分和相应组成的二次部分在运行中可靠性的综合。 C、在很大程度上取决于设备的可靠程度。 D、考虑待设计发电厂,变电所在电力系统中的地位和作用。
坚实基础。
有功计算负荷:P = K K P
C
ide
5
6
P 为有功功率 K 为需要系数 K 为同时系数
C
i
d
无功计算负荷:Q = P tgф
C
C
Q 为无功功率 tgф为功率因数的正切值 C
视在功率计算负荷:S = P /cosф
C
C
S 为视在功率 cosф为功率因数 C
自行车库用电:
P 为设备容量 e
主接线可分为有母线接线和无母线接线两类。有母线接线分为单母线接线和双母线接线;无 母线接线分为单元式接线、桥式接线和多角形接线。而在中、低压供配电系统中主要采用单母线 接线、单元式接线和桥式接线。
主接线的选择直接影响到电力系统运行的可靠性,灵活性,并对电器选择,配电装置布置, 继电保护,自动装置和控制方式的拟定都有决定性的关系。因此,主接线的正确、合理设计,必 须综合处理各方面的因素,经过技术、经济比较后方可确定。
3
4
第一章 绪论
随着国民经济的发展,各类民用建筑以多层建筑为主,配电距离在变长,配电功率在变大, 负荷密度在增加,10kv配电网络承担着重大的供配电任务。而变电所在供配电网络中起着接受、 变换和分配电能的作用,所以,变电所在供配电网络中处于举足轻重的地位。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

10KV变电所及低压配电系统的设计摘要:变电所是电力系统的一个重要组成部分,由电器设备及配电网络按一定的接线方式所构成,他从电力系统取得电能,通过其变换、分配、输送与保护等功能,然后将电能安全、可靠、经济的输送到每一个用电设备的转设场所。

变电所涉及方面很多,需要考虑的问题多,分析变电所担负的任务及用户负荷等情况,选择所址,利用用户数据进行负荷计算,确定用户无功功率补偿装置。

同时进行各种变压器的选择,从而确定变电站的接线方式,再进行短路电流计算,选择送配电网络及导线,进行短路电流计算。

选择变电所高低压电气设备,为变电所平面及剖面图提供依据。

本变电所的初步设计包括了:(1)总体方案的确定(2)负荷分析(3)短路电流的计算(4)配电系统设计与系统接线方案选择(5)继电保护的选择与整定等容。

关键词:变电所;负荷;输电系统;配电系统The Design Of 10KV Substation And Power DistributionSystemAbstract:The substation is an importance part of the electric power system, it is consisted of the electric appliances equipments and the Transmission and the Distribution. It obtains the electric power from the electric power system, through its function of transformation and assign, transport and safety. Then transport the power to every place with safe, dependable, and economical. The region of factory effect many fields and should consider many problems.Analyse change to give or get an electric shock a mission for carrying and customers carries etc. circumstance, make good use of customer data proceed then carry calculation, ascertain the correct equipment of the customer. At the same time following the choice of every kind of transformer, then make sure the line method of the transformer substation, then calculate the short-circuit electric current, choosing to send together with the electric wire method and the style of the wire, then proceeding the calculation of short-circuit electric current. This first step of design included:(1) ascertain the total project (2) load analysis(3) the calculation of the short-circuit electric current (4) the design of an electric shock the system design to connect with system and the choice of line project (5) the choice and the settle of the protective facility (6) the contents to defend the thunder and protection of connect the earth.Keywords:substation;load;transmission system;power distribution system目录第1章绪论 (1)1.1工厂变配电所的设计 (1)1.1.1用户供电系统 (1)1.1.2工厂变配电所的设计原则 (1)1.2课题来源及设计背景 (2)1.2.1课题来源 (2)1.2.2设计背景 (2)第2章变电所负荷计算和无功补偿的计算 (3)2.1变电站的负荷计算 (3)2.1.1负荷统计全厂的用电设备统计如下表 (3)2.1.2负荷计算 (3)2.2无功补偿的目的和方案 (5)2.3无功补偿的计算及设备选择 (6)第3章变电所变压器台数和容量的选择 (8)3.1变压器的选择原则 (8)3.3变压器台数的选择 (8)3.4变压器容量的选择 (9)第4章主接线方案的确定 (11)4.1主接线的基本要求 (11)4.1.1安全性 (11)4.1.2可靠性 (11)4.1.3灵活性 (11)4.1.4经济性 (11)4.2主接线的方案与分析 (11)4.3电气主接线的确定 (13)第5章短路电流的计算 (14)5.1短路电流及其计算 (14)5.2三相短路电流的计算 (14)第6章变电所高压进线、一次设备和低压出线的选择 (18)6.1用电单位总计算负荷 (18)6.2高压进线的选择与校验 (18)6.2.1架空线的选择 (18)6.2.2电缆进线的选择 (18)6.3变电所一次设备的选择 (19)6.3.1高压断路器的选择 (19)6.3.2高压隔离开关的选择 (20)6.3.4电流互感器的选择 (22)6.3.5电压互感器的选择 (24)6.3.6高压开关柜的选择 (25)6.4低压出线的选择 (26)6.4.1低压母线桥的选择 (26)6.4.2低压母线的选择 (26)第7章变电所二次回路方案 (28)7.1继电保护的选择与整定 (28)7.1.1继电保护的选择要求 (28)7.1.2继电保护的装置选择与整定 (29)结论 (34)参考文献 (35)辞 (36)开题报告 (37)结题报告 (38)答辩报告 (39)第1章绪论1.1工厂变配电所的设计1.1.1用户供电系统电力用户供电系统由外部电源进线、用户变配电所、高低压配电线路和用电设备组成。

按供电容量的不同,电力用户可分为大型(10000kV·A以上)、中型(1000-10000kV·A)、小型(1000kV·A及以下)1.大型电力用户供电系统大型电力用户的用户供电系统,采用的外部电源进线供电电压等级为35kV 及以上,一般需要经用户总降压变电所和车间变电所两级变压。

总降压变电所将进线电压降为6-10kV的部高压配电电压,然后经高压配电线路引至各个车间变电所,车间变电所再将电压变为220/380V的低电压供用电设备使用。

某些厂区环境和设备条件许可的大型电力用户也有采用所谓“高压深入负荷中心”的供电方式,即35kV的进线电压直接一次降为220/380V的低压配电电压。

2.中型电力用户供电系统一般采用10kV的外部电源进线供电电压,经高压配电所和10kV用户部高压配电线路馈电给各车间变电所,车间变电所再将电压变换成220/380V的低电压供用电设备使用。

高压配电所通常与某个车间变电所合建。

3.小型电力用户供电系统一般小型电力用户也用10kV外部电源进线电压,通常只设有一个相当于车间变电所的降压变电所,容量特别小的小型电力用户可不设变电所,采用低压220/380V直接进线。

1.1.2工厂变配电所的设计原则1.必须遵守国家的有关规程和标准,执行国家的有关方针政策,包括节约能源、节约有色金属等技术经济政策。

2.应做到保障人身和设备安全、供电可靠、电能质量合格、技术先进和经济合理,应采用效率高、能耗低、性能较先进的电气产品。

3.应根据工程特点、规模和发展规划,正确处理近期建设与远期发展的关系,做到远、近期结合,以近期为主,适当考虑扩建的可能性。

4.必须从全局出发,统筹兼顾,按照负荷性质、用电容量、工程特点和地区供电条件等,合理确定设计方案。

1.2课题来源及设计背景1.2.1课题来源本课题是来源于联合能源化工下属的安装公司的变电所新建项目,具有一定的实践性和可行性。

1.2.2设计背景本公司现要新建一个10/0.4kV的变配电所,向公司生产区、办公楼、职工住宅区及其生活水泵组供电。

原先变电所只能满足两个车间、办公楼和生活区的用电负荷。

随着近年来,联合能源公司的企业部的调整,下属子公司之间的相互合并等原因,安装公司扩充了规模,兼并了原来其他单位的一些用电设备,因此,原先的变电所已经不能满足需要,要在原址旁边新建一座10/0.4kV变配电所,以满足单位改革后用电负荷的要求。

鉴于联合能源公司用电的特殊性,新建变电所的电源取自3km外联合能源公司一专用35kV变电站和3km外市供电公司另一相同容量的35kV变电站。

新变电所建成后,能满足现有的生产、生活用电,有效地提高负荷转移能力,进一步提高供电可靠性。

第2章变电所负荷计算和无功补偿的计算2.1变电站的负荷计算2.1.1负荷统计全厂的用电设备统计如下表:表2.1 用电负荷统计用电设备负荷统计(kW)负荷类别机床设备组433.45 三级电焊机设备组129.35 三级起重机组113.2 三级 办公楼30 三级 住宅区水泵组176 二级 住宅用电768 三级 厂区照明29 三级2.1.2负荷计算按需要系数法计算各组负荷: 有功功率 P= K d ⨯Σpei (2.1)无功功率 Q=P ⨯ϕtan (2.2)视在功率 S=22Q P + (2.3)上述三个公式中:ΣPei :每组设备容量之和,单位为kW ;K d :需要用系数;ϕcos :功率因数。

⒈ 小批量生产的金属冷加工机床电动机:K d =0.16-0.2(取0.2)ϕcos =0.5 ϕtan =1.73有功负荷 P C1=K d P S1=0.2*433.45=86.69kW无功负荷 Q C1=P C1ϕtan =86.69*1.73=149.97kvar视在功率 S C1=2121C C Q P +=174.74kV ·A⒉ 电焊机组的计算负荷:K d =0.35 ϕcos =0.35 ϕtan =2.68有功负荷 P C2=K d P S2=0.35*129.35=45.27kW 无功负荷 Q C2=P C2ϕtan =45.27*2.68=121.33kvar视在功率 S C2=22C 22C Q P +=129.5kV ·A⒊ 起重机的计算负荷:K d =0.1-0.15(取0.15) ϕcos =0.5 ϕtan =1.73有功负荷 P C3=K d P S3=0.15*113.2=16.98kW 无功负荷 Q C3=P C3ϕtan =16.98*1.73=29.38kvar视在功率 S C3=23C 23C Q P +=33.93kV ·A⒋ 住宅区水泵组:K d =0.8 ϕcos =0.8 ϕtan =0.75 有功负荷 P C4=K d P S4=0.8*176=140.8kW 无功负荷 Q C4=P C4ϕtan =0.75*140.8=105.6kvar视在功率 S C4=24C 24C Q P +=176kV ·A⒌ 办公楼:K d =0.8 ϕcos =1 ϕtan =0有功负荷 P C5=K d P S5=0.8*30=24kW 无功负荷 Q C5=P C5ϕtan =0kvar视在功率 S C5=25C 25C Q P +=24kV ·A⒍ 住宅区:K d =0.45 ϕcos =1 ϕtan =0有功负荷 P C6=K d P S6=0.45*768=345.6kW无功负荷 Q C6=P C6ϕtan =0kvar视在功率 S C6=26C 26C Q P +=345.6kV ·A⒎ 厂区照明:K d =1 ϕcos =1 ϕtan =0有功负荷 P C7=K d P S7=1*29=29kW 无功负荷 Q C7=P C7ϕtan =0kvar视在功率 S C7=27C 27C Q P +=29kV ·A总负荷的计算:1.有功功率 P c =K ∑ p ⨯ΣP c.i (2.4)2.无功功率 Q c = K ∑q ⨯ΣQ c.i(2.5)3.视在功率 S c =2C 2C Q P + (2.6)式中:对于干线,可取K ∑ p =0.85-0.95,K ∑q =0.90-0.97。
