P I D控制系统的鲁棒性分析与设计
基于MATLAB的直线一级倒立摆的PID控制研究
基于MATLAB的直线一级倒立摆的PID控制研究一、内容概述本文旨在研究基于MATLAB的直线一级倒立摆的PID控制策略。
倒立摆系统作为控制理论中的重要实验对象，具有非线性、不稳定性以及快速运动等特点，对于控制系统的设计与实现提出了较高要求。
PID控制作为一种经典的控制方法，在倒立摆系统中具有广泛的应用价值。
本文利用MATLAB软件平台，对直线一级倒立摆的PID控制进行深入研究和探讨。
文章对直线一级倒立摆系统的基本原理进行介绍，包括其物理模型、运动方程以及稳定性分析等方面。
在此基础上，详细阐述了PID 控制器的基本原理、参数整定方法及其在倒立摆系统中的应用。
通过对比不同PID参数下的控制效果，分析了PID控制器在倒立摆系统中的性能特点。
文章重点介绍了基于MATLAB的直线一级倒立摆PID控制系统的设计与实现过程。
利用MATLAB的Simulink仿真工具，搭建了直线一级倒立摆的仿真模型，并设计了PID控制器进行仿真实验。
通过不断调整PID控制器的参数，观察系统的动态响应和稳态性能，得到了较优的控制参数。
文章还讨论了在实际应用中可能遇到的挑战与问题，并提出了相应的解决方案。
针对倒立摆系统的非线性特性，可以采用模糊PID控制或神经网络PID控制等智能控制方法进行改进；针对干扰和噪声的影响，可以采用滤波技术或鲁棒控制策略来提高系统的抗干扰能力。
文章总结了基于MATLAB的直线一级倒立摆PID控制研究的主要成果和贡献，并展望了未来研究方向和应用前景。
通过本文的研究，不仅加深了对倒立摆系统和PID控制方法的理解，也为实际工程应用提供了有益的参考和借鉴。
1. 直线一级倒立摆系统的介绍直线一级倒立摆系统，作为一个复杂且典型的非线性不稳定系统，历来被视为控制理论教学及实验的理想平台。
它不仅能够有效地反映出控制中的多种问题，如非线性、鲁棒性、镇定等，还因其在多个领域中的实际应用价值而备受关注。
直线一级倒立摆系统主要由小车、摆杆等部件构成，它们之间通过自由连接形成一个整体。
PID控制参数调节对系统性能的影响
PID 控制参数对系统性能的影响1. 引言PID （比例积分微分）控制自产生以来就一直是工业生产中应用最广泛的控制方法，随着电子计算机和控制领域的发展，控制器的方案也在不断丰富，但由于PID 控制法（比例、积分、微分控制法）原理简单、适用性强和鲁棒性强等特点至今仍被广泛应用。
本文对不同的受控系统改变PID 调节的各参数，采用单位阶跃响应分析法和根轨迹法对PID 控制系统进行了仿真分析，旨在对PID 调节进行更加深入细致研究。
2. PID 控制原理仿真分析PID 是基于反馈理论的调节方式，通过对误差信号()e t 进行比例、积分和微分运算，再对结果进行适当处理，从而对被控对象进行调节控制，其主要结构如图1 所示。
PID 控制可以抽象为数学模型：()=I P c p D P P D I K K H s K sK K K T s s T s=++++ 式中P K ，I K ，D K 为常数。
我们需要通过设计这些参数使系统达到性能指标。
图1 PID 控制系统框图2.1 系统稳定性判据根轨迹法是分析和设计线性定常控制系统的图解方法，它是开环系统某一参数不断变化时，闭环系统特征方程根在S 平面上变化的轨迹。
当开环增益或其他I(积分) P(比例)D(微分)R(t) 受控对象U(t)e(t)G 0(S)G C (S)参数改变时，其全部数值对应的闭环节点全部可在根轨迹图上确定。
系统的稳定性由系统闭环极点唯一确定，而系统的稳态性能和动态性能又与闭环零极点在S 平面上的位置密切相关，所以根轨迹不仅可以直接给出闭环系统时间响应的全部信息，还可指明开环零点、极点应该怎样变化才能满足给定闭环系统的性能指标要求。
若根轨迹全部在S 左半平面，则不论参数怎么变化系统都是稳定的；若根轨迹在虚轴上，则系统临界稳定；若根轨迹全部在S 右半平面，则系统是不稳定的；若根轨迹在整个S 平面，则系统稳定性与开环增益K 的大小有关。
2.2 比例（P ）控制对系统的影响我们对系统021()(2)(3)G s s s =+⋅+ 调节不同的比例系数进行比例环节控制，则系统00()()()=()c P G s G s G s K G s =⋅⋅ 取P K =1，5，10，15，20和25，系统的单位阶跃响应如图2（a ）所示。
基于单片机PID算法的电加热炉温度控制系统设计
基于单片机 PID算法的电加热炉温度控制系统设计摘要：电加热炉的温度控制具有升温单向性，大惯性，时变性，纯滞后等特点，其控温过程存在非线性波动等问题。
本文采用AT89C51单片机基于PID算法设计了一种电加热温度控制系统。
仿真实验表明，本系统能够有效提高电加热炉温度控制的鲁棒性，符合新形势下对炉温调控的实际需求。
关键词：电加热炉；温度控制；单片机；PID算法1引言电加热炉在冶金、化工、机械等领域具备广泛的用途，但是它是一个多时变、存在物理耦合、本质非线性的复杂系统，传统的基于滞后反馈的控制律无法平衡炉温检测与炉温调控之间的时间同步关系，容易造成整个加热炉炉温调控系统的温度非线性波动、间歇性振荡，引起炉温调控器的参数变化。
因此提高电加热炉的温度控制水平，是当今工业控制技术的主要研究方向之一。
常规控制方法难以实现较高的控制精度和响应速度。
相比之下，经典的增量PID控制算法，无需针对控制对象建立数学模型，便可实现较发复杂系统的精确控制。
本文基于PID算法，提出设计了一套电加炉控制方法，核心控制芯片采用AT89C51系列单片机，具备数据采集、调控、显示、报警等多项功能，实现了对温控系统的设计和模拟仿真，能有效改善电加热炉温度控制系统的性能。
2总体方案设计本系统采用以AT89C51单片机为核心的温度控制系统，通过温度传感器PT100采样实时温度，并通过变送器将温度最终转换为电压信号通过A/D转换器0808将其转换为数字信号，送入单片机与给定值进行比较，运用PID算法得出控制结果，送显示并进行控制（图1）。
图1 系统总体设计方案图2.1系统硬件选择单片机是指将微处理器、存储器和输入/输出接口电路集成在一块集成电路芯版上的单片微型计算机。
单片机主要应用于工业控制领域，用来实现对信号的检测、数据的采集以及对应用对象的控制。
它具有体积小、重量轻、价格低、可靠性高、耗电少和灵活机动等许多优点。
单片机是微型计算机的一个重要分支，特别适合用于智能控制系统。
PID功能详解
PID功能详解一、PID控制简介PID（ Proportional Integral Derivative）控制是最早发展起来的控制策略之一，由于其算法简单、鲁棒性好和可靠性高，被广泛应用于工业过程控制，尤其适用于可建立精确数学模型的确定性控制系统。
在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称PID控制，又称PID调节，它实际上是一种算法。
PID控制器问世至今已有近70年历史，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。
当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它技术难以采用时，系统控制器的结构和参数必须依靠经验和现场调试来确定，这时应用PID控制技术最为方便。
即当我们不完全了解一个系统和被控对象，或不能通过有效的测量手段来获得系统参数时，最适合用PID 控制技术。
PID控制，实际中也有PI和PD控制。
PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。
从信号变换的角度而言，超前校正、滞后校正、滞后一超前校正可以总结为比例、积分、微分三种运算及其组合。
PID调节器的适用范围：PID调节控制是一个传统控制方法，它适用于温度、压力、流量、液位等几乎所有现场，不同的现场，仅仅是PID参数应设置不同，只要参数设置得当均可以达到很好的效果。
均可以达到0.1%,甚至更高的控制要求。
PID控制的不足1.在实际工业生产过程往往具有非线性、时变不确定，难以建立精确的数学模型，常规的PID控制器不能达到理想的控制效果；2.在实际生产现场中，由于受到参数整定方法烦杂的困扰，常规PID控制器参数往往整定不良、效果欠佳，对运行工况的适应能力很差。
二、PID控制器各校正环节任何闭环控制系统的首要任务是要稳（稳定）、快（快速）、准（准确）的响应命令。
PID调整的主要工作就是如何实现这一任务。
增大比例系数P将加快系统的响应，它的作用于输出值较快，但不能很好稳定在一个理想的数值，不良的结果是虽较能有效的克服扰动的影响，但有余差出现，过大的比例系数会使系统有比较大的超调，并产生振荡，使稳定性变坏。
PID功能详解
PID功能详解一、PID控制简介PID( Proportional Integral Derivative)控制是最早发展起来的控制策略之一，由于其算法简单、鲁棒性好和可靠性高，被广泛应用于工业过程控制，尤其适用于可建立精确数学模型的确定性控制系统。
在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称PID控制，又称PID调节，它实际上是一种算法。
PID控制器问世至今已有近 70年历史，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。
当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它技术难以采用时，系统控制器的结构和参数必须依靠经验和现场调试来确定，这时应用PID控制技术最为方便。
即当我们不完全了解一个系统和被控对象，或不能通过有效的测量手段来获得系统参数时，最适合用PID控制技术。
PID控制，实际中也有PI和PD控制。
PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。
从信号变换的角度而言，超前校正、滞后校正、滞后－超前校正可以总结为比例、积分、微分三种运算及其组合。
PID调节器的适用范围：PID调节控制是一个传统控制方法，它适用于温度、压力、流量、液位等几乎所有现场，不同的现场，仅仅是PID参数应设置不同，只要参数设置得当均可以达到很好的效果。
均可以达到0.1%，甚至更高的控制要求。
PID控制的不足1. 在实际工业生产过程往往具有非线性、时变不确定，难以建立精确的数学模型，常规的PID控制器不能达到理想的控制效果；2. 在实际生产现场中，由于受到参数整定方法烦杂的困扰，常规PID控制器参数往往整定不良、效果欠佳，对运行工况的适应能力很差。
二、PID控制器各校正环节任何闭环控制系统的首要任务是要稳（稳定）、快（快速）、准（准确）的响应命令。
PID调整的主要工作就是如何实现这一任务。
增大比例系数P 将加快系统的响应，它的作用于输出值较快，但不能很好稳定在一个理想的数值，不良的结果是虽较能有效的克服扰动的影响，但有余差出现，过大的比例系数会使系统有比较大的超调，并产生振荡，使稳定性变坏。

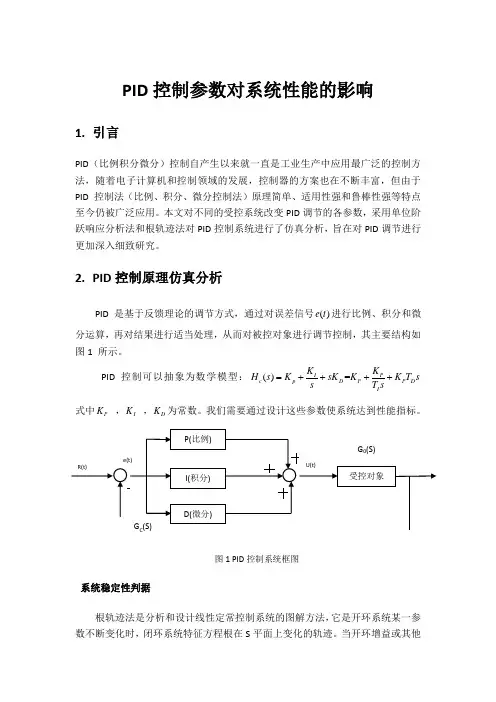

PID控制参数调节对系统性能的影响
PID 控制参数对系统性能的影响1. 引言PID （比例积分微分）控制自产生以来就一直是工业生产中应用最广泛的控制方法，随着电子计算机和控制领域的发展，控制器的方案也在不断丰富，但由于PID 控制法（比例、积分、微分控制法）原理简单、适用性强和鲁棒性强等特点至今仍被广泛应用。
本文对不同的受控系统改变PID 调节的各参数，采用单位阶跃响应分析法和根轨迹法对PID 控制系统进行了仿真分析，旨在对PID 调节进行更加深入细致研究。
2. PID 控制原理仿真分析PID 是基于反馈理论的调节方式，通过对误差信号()e t 进行比例、积分和微分运算，再对结果进行适当处理，从而对被控对象进行调节控制，其主要结构如图1 所示。
PID 控制可以抽象为数学模型：()=I P c p D P P D I K K H s K sK K K T s s T s =++++ 式中P K ，I K ，D K 为常数。
我们需要通过设计这些参数使系统达到性能指标。
图1 PID 控制系统框图系统稳定性判据根轨迹法是分析和设计线性定常控制系统的图解方法，它是开环系统某一参数不断变化时，闭环系统特征方程根在S 平面上变化的轨迹。
当开环增益或其他参数改变时，其全部数值对应的闭环节点全部可在根轨迹图上确定。
系统的稳定性由系统闭环极点唯一确定，而系统的稳态性能和动态性能又与闭环零极点在S 平面上的位置密切相关，所以根轨迹不仅可以直接给出闭环系统时间响应的全部信息，还可指明开环零点、极点应该怎样变化才能满足给定闭环系统的性能指标要求。
若根轨迹全部在S 左半平面，则不论参数怎么变化系统都是稳定的；若根轨迹在虚轴上，则系统临界稳定；若根轨迹全部在S 右半平面，则系统是不稳定的；若根轨迹在整个S 平面，则系统稳定性与开环增益K 的大小有关。
比例（P ）控制对系统的影响 我们对系统021()(2)(3)G s s s =+⋅+ 调节不同的比例系数进行比例环节控制，则系统00()()()=()c P G s G s G s K G s =⋅⋅ 取P K =1，5，10，15，20和25，系统的单位阶跃响应如图2（a ）所示。
基于RBF神经网络整定的PID控制器设计及仿真_毕业设计(论文)
华北电力大学毕业设计(论文)题目基于RBF神经网络整定的PID控制器设计及仿真基于RBF神经网络整定的PID控制器设计及仿真摘要目前，因为PID控制具有简单的控制结构，可通过调节比例积分和微分取得基本满意的控制性能，在实际应用中又较易于整定，所以广泛应用于过程控制和运动控制中，尤其在可建立精确模型的确定性控制系统中应用比较多。
然而随着现代工业过程的日益复杂，对控制要求的逐步增高（如稳定性、准确性、快速性等），经典控制理论面临着严重的挑战。
对工业控制领域中非线性系统，采用传统PID 控制不能获得满意的控制效果。
采用基于梯度下降算法优化RBF神经网络，它将神经网络和PID控制技术融为一体，既具有常规PID控制器结构简单、物理意义明确的优点，同时又具有神经网络自学习、自适应的功能。
因此，本文通过对RBF神经网络的结构和计算方法的学习，设计一个基于RBF神经网络整定的PID控制器，构建其模型，进而编写M语言程序。
运用MATLAB软件对所设计的RBF神经网络整定的PID控制算法进行仿真研究。
然后再进一步通过仿真实验数据，研究本控制系统的稳定性，鲁棒性，抗干扰能力等。
关键词：PID；RBF神经网络；参数整定SETTING OF THE PID CONTROLLER BASED ON RBF NEURAL NETWORK DESIGN AND SIMULATIONAbstractAt present, because the PID control has a simple control structure, through adjusting the proportional integral and differential gain basic satisfactory control performance, and is relatively easy to setting in practical application, so widely used in process control and motion control, especially in the accurate model can be built more deterministic control system application. With the increasingly complex of the modern industrial process, however, increased step by step to control requirements (e.g., stability, accuracy and quickness, etc.), classical control theory is faced with severe challenges. Non-linear systems in industrial control field, using the traditional PID control can not obtain satisfactory control effect. Optimized RBF neural network based on gradient descent algorithm, it will be integrated neural network and PID control technology, with a conventional PID controller has simple structure, physical meaning is clear advantages, at the same time with neural network self-learning, adaptive function. Therefore, this article through to the RBF neural network structure and the calculation method of learning, to design a setting of the PID controller based on RBF neural network, constructs its model, and then write M language program. Using the MATLAB software to design the RBF neural network setting of PID control algorithm simulation research. Data and then further through simulation experiment, the control system stability, robustness, anti-interference ability, etc.Keywords: PID; RBF neural network; Parameter setting目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论 (1)1.1 课题研究背景及意义 (1)1.2神经网络的发展历史 (3)2 神经网络 (6)2.1神经网络的基本概念和特点 (6)2.2人工神经网络构成的基本原理 (7)2.3神经网络的结构 (8)2.3.1前馈网络 (8)2.3.2 反馈网络 (8)2.4神经网络的学习方式 (9)2.4.1监督学习(有教师学习) (9)2.4.2非监督学习(无教师学习) (9)2.4.3再励学习(强化学习) (9)2.5 RBF神经网络 (10)2.5.1 RBF神经网络的发展简史 (10)2.5.2 RBF的数学模型 (10)2.5.3被控对象Jacobian信息的辨识算法 (11)2.5.4 RBF神经网络的学习算法 (12)2.6 本章小结 (14)3 PID控制器 (14)3.1 PID控制器简介 (14)3.2 经典PID控制原理 (14)3.3 现有PID控制器参数整定方法 (16)3.4 PID控制的局限 (17)3.5本章小结 (17)4 基于RBF神经网络整定的PID控制器设计 (17)4.1 RBF神经网络的PID整定原理 (17)4.2 神经网络PID控制器的设计 (18)4.3 本章小结 (19)5 仿真分析 (19)5.1 系统的稳定性分析 (19)5.2 系统抗干扰能力分析 (21)5.3 系统鲁棒性分析 (22)5.4 本章小结 (24)结论 (25)参考文献 (26)致谢 (27)附录仿真程序 (28)1 绪论1.1 课题研究背景及意义PID控制器（按比例、积分和微分进行控制的调节器）是最早发展起来的应用经典控制理论的控制策略之一，是工业过程控制中应用最广泛，历史最悠久，生命力最强的控制方式，在目前的工业生产中，90％以上的控制器为PID控制器。
详解PID控制各环节
详解PID控制各环节一、PID控制简介PID( Proportional Integral Derivative)控制是最早发展起来的控制策略之一，由于其算法简单、鲁棒性好和可靠性高，被广泛应用于工业过程控制，尤其适用于可建立精确数学模型的确定性控制系统。
在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称PID控制，又称P ID调节，它实际上是一种算法。
PID控制器问世至今已有近70年历史，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。
当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它技术难以采用时，系统控制器的结构和参数必须依靠经验和现场调试来确定，这时应用PID控制技术最为方便。
即当我们不完全了解一个系统和被控对象，或不能通过有效的测量手段来获得系统参数时，最适合用PID控制技术。
PID控制，实际中也有PI和PD控制。
PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。
从信号变换的角度而言，超前校正、滞后校正、滞后－超前校正可以总结为比例、积分、微分三种运算及其组合。
PID调节器的适用范围：PID调节控制是一个传统控制方法，它适用于温度、压力、流量、液位等几乎所有现场，不同的现场，仅仅是PID参数应设置不同，只要参数设置得当均可以达到很好的效果。
均可以达到0.1%，甚至更高的控制要求。
PID控制的不足1. 在实际工业生产过程往往具有非线性、时变不确定，难以建立精确的数学模型，常规的PID控制器不能达到理想的控制效果；2. 在实际生产现场中，由于受到参数整定方法烦杂的困扰，常规PID控制器参数往往整定不良、效果欠佳，对运行工况的适应能力很差。
二、PID控制器各校正环节任何闭环控制系统的首要任务是要稳（稳定）、快（快速）、准（准确）的响应命令。
PID调整的主要工作就是如何实现这一任务。
增大比例系数P将加快系统的响应，它的作用于输出值较快，但不能很好稳定在一个理想的数值，不良的结果是虽较能有效的克服扰动的影响，但有余差出现，过大的比例系数会使系统有比较大的超调，并产生振荡，使稳定性变坏。
浅述迭代学习PID控制
浅述迭代学习PID控制随着生产技术的发展和设计水平的提高，对水电站工程设计要求也越来越高。
压力引水系统的水流惯性，特别是对于拥有长引水系统的水力机组中弹性水击的影响，以及水轮发电机组各个环节的非线性，水轮机传递系数随工况改变而发生变化的时变特性，使得水轮发电机组呈现为很复杂的非线性系统，增加了水轮发电机组控制的难度。
因此水轮发电机组控制规律在设计过程中，必然要涉及到某些控制参数的优化设计，而控制参数对水轮机调速系统的总体性能影响很大，传统的优化设计方法往往不能保证获得最优参数值，或想要取得最优参数需要实时的对控制策略的参数进行修改正定，操作难度过于繁琐或可行性较低，因此有必要尝试更为先进的控制方法。
为此，在设计具有非线性特点的长引水系统水力机组时，提出了迭代学习PID控制策略。
该控制方法已在单输入、单输出和多输入、多输出系统中得到成功应用，比传统的PID控制取得了更好的控制精度[1，2]。
1 具有长引水系统的水力机组模型的建立典型的单机单管压力管道短，与电力系统并联的水力机组模型的引水系统传递函数：（1）是在假定引水管道较短，忽略水击波影响，将水流近似认为是无弹性的刚体的条件下从而推倒得来。
而对于有长引水系统的水力机组则必须考虑有压引水道水流惯性以及有压引水道的水锤压力波反射时间的影响，因此将弹性水击方程按泰勒级数展开取前两项得到近似弹性水击方程：（2）带入到引水系统中，得到如图1-1的水击模型传递框图，将其带入水力机组模型中得到如图1-2具有长引水系统的水力机组的模型框图图1-1 弹性水击模型框图图1-2 具有长引水系统的水力机组的模型框图2 迭代学习控制系统的描述及控制器模型的建立非线性系统被控对象在第k次运行时的动态过程为：（3）输出误差为：（4）式中k为迭代次数，f，g，B为适当维数的向量函数，其结构与参数可以未知。
迭代学习控制的是目标通过多次重复运行，在一定的学习律下使u（t）→期望控制ud（t），y（t）→期望输出yd（t）。
【推荐】无刷直流电机调速系统鲁棒性设计
专 业 推 荐↓精 品 文 档无刷直流电机调速系统鲁棒性设计魏海峰,李萍萍,包晓明,韩 彬(江苏大学电气信息工程学院,镇江 212013)摘 要:为提高无刷直流电机调速系统的鲁棒性,利用扰动观测器对外部负载转矩扰动进行估计并加以补偿,利用模糊自适应控制器实现P I D参数的在线自整定,以适应因系统内部参数变化引起的扰动。
仿真和实验表明,所设计的调速系统对系统负载扰动和参数变化的鲁棒性较好,并具有较高的速度跟踪精度。
关键词:无刷直流电机;鲁棒性;扰动观测器;模糊自适应控制;仿真;实验Robust ness D esi gn of Brushless DC M otor Speed Con trol Syste mW E I Hai2feng,L I Ping2p ing,BAO Xiao2m ing,HAN B in(School of Electrical and I nfor mati on Engineering,J iangsu University,Zhenjiang212013,China)Abstract:T o i m p r ove the r obustness of the brushless DC mot or contr ol syste m,a disturbance observer was p r oposed t o esti m ate and t o compensate the l oad disturbance.The para meters of P I D was modified aut omatically on line thr ough a fuzzy adap tive contr oller t o adap t the disturbance caused by the mot or pa2 ra meter uncertainty.Si m ulati on and experi m ental results verified that the p r oposed contr ol sche me showed r obust t o the l oad disturbance and mot or para meter uncertainty which i m p r oved the p recisi on of the s peed contr ol syste m.Key W ords:B rushless DC mot or;Robustness;D isturbance observer;Fuzzy adap tive contr ol;Si m u2 lati on;Ex peri m ent0 引 言由于转动惯量和相电阻的变化、电枢反应等因素,无刷直流电机是一种多变量强耦合的非线性系统,难以用精确的数学模型表达[122]。
PID控制详解
PID控制详解一、PID控制简介PID( Proportional Integral Derivative)控制是最早发展起来的控制策略之一，由于其算法简单、鲁棒性好和可靠性高，被广泛应用于工业过程控制，尤其适用于可建立精确数学模型的确定性控制系统。
在工程实际中，应用最为广泛的调节器控制规律为比例、积分、微分控制，简称PID控制，又称PID调节，它实际上是一种算法。
PID控制器问世至今已有近70年历史，它以其结构简单、稳定性好、工作可靠、调整方便而成为工业控制的主要技术之一。
当被控对象的结构和参数不能完全掌握，或得不到精确的数学模型时，控制理论的其它技术难以采用时，系统控制器的结构和参数必须依靠经验和现场调试来确定，这时应用PID控制技术最为方便。
即当我们不完全了解一个系统和被控对象，或不能通过有效的测量手段来获得系统参数时，最适合用PID控制技术。
PID控制，实际中也有PI和PD控制。
PID控制器就是根据系统的误差，利用比例、积分、微分计算出控制量进行控制的。
从信号变换的角度而言，超前校正、滞后校正、滞后－超前校正可以总结为比例、积分、微分三种运算及其组合。
PID调节器的适用范围：PID调节控制是一个传统控制方法，它适用于温度、压力、流量、液位等几乎所有现场，不同的现场，仅仅是PID参数应设置不同，只要参数设置得当均可以达到很好的效果。
均可以达到0.1%，甚至更高的控制要求。
PID控制的不足1. 在实际工业生产过程往往具有非线性、时变不确定，难以建立精确的数学模型，常规的PID控制器不能达到理想的控制效果；2. 在实际生产现场中，由于受到参数整定方法烦杂的困扰，常规PID控制器参数往往整定不良、效果欠佳，对运行工况的适应能力很差。
二、PID控制器各校正环节任何闭环控制系统的首要任务是要稳（稳定）、快（快速）、准（准确）的响应命令。
PID调整的主要工作就是如何实现这一任务。
增大比例系数P将加快系统的响应，它的作用于输出值较快，但不能很好稳定在一个理想的数值，不良的结果是虽较能有效的克服扰动的影响，但有余差出现，过大的比例系数会使系统有比较大的超调，并产生振荡，使稳定性变坏。
