接地系统分类
保护接地的分类
接地的分类各种接地的分类一般可以分为工作接地，保护接地和防雷接地。
工作接地又可分为交流工作接地和直流工作接地。
1、工作接地：由于运行和安全的需要，为保证供电电源在正常或故障的情况下，能可靠地工作而进行的接地。
1）直流工作接地在通信系统中，为保证通信设备正常运行而设置的接地系统称为工作接地。
所谓工作接地，就是利用大地这个导体构成回路，来传输能量和信息。
同时，利用工作接地的方式来降低电信回路中的串音，抑制电信线路中的各种电磁干扰，提高通信线路的传输质量。
在各通信局、站的工作接地系统中，包括“电池的正极接地”、“交换机的外壳接地”、“载波机和载波机架接地”以及“总配线架接地”等。
程控交换机室内地线布线系统要比纵横制严格，必须采用一点接地原则，即引入到程控交换机室内的接地线只能接到一次接地端子，再由该端子引到各个机架。
表3-1 通信局站接地电阻要求2612）交流工作接地按照IEC（国际电工委员会）规定，接地制式一般由两个字母组成，必要时可以加后续字母。
第一个字母表示电源接地点对地的关系：T表示电源端有一点直接接；I表示电源端所有带电部分和地绝缘，或由一点经阻抗接地。
第二个字母表示电气设备的外露导电部分和地的关系：T表示电气设备外露导电部分对地直接电气连接，和配电系统的任何接地点无关，N表示电气设备外露导电部分和配电系统的接地点直接电气连接或与该点引出的导体相连接。
后续字母表示中性线和保护线之间的关系：C表示中性线N和保护线PE合并为PEN线，S表示中性线和保护线分开，C-S表示电源侧为PEN线，从某点分开为N及PE线。
根据以上的分法，安接地制式划分的配电系统有TN-S、TN-C、TN-C-S、TT、IT。
根据我国《低压电网系统接地形式的分类、基本技术要求和选用导则》的规定，低压电网系统接地的保护方式可分为：接零系统（TN 系统）、接地系统（TT系统）和不接地系统（IT系统）三类。
（1）TN－C系统TN－C系统为三相电源中性线直接接地的系统，通常称为三相四线制电源系统，其中性线与保护线是合一的。
仪表接地设计规范
本规范规定了仪表接地分类、接地方法、接地系统、接地连接方法、接地系统接线、接地电阻等内容。
本规范规定的仪表及控制系统接地种类有：保护接地、工作接地、本质安全系统接地(以下简称：本安系统接地)、防静电接地和防雷接地。
本规范合用于企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统(DCS)、可编程序控制系统(PLC)、工业控制计算机系统(IPC)、安全仪表系统(SIS)、火灾及可燃气体和有毒气体检测系统(FGS)、过程控制计算机系统(PCCS)等的接地系统设计。
改造设计可参照执行。
2.1.1 保护接地(也称为安全接地)是为人身安全和电气设备安全而设置的接地。
仪表及控制系统的外露导电部份，正常时不带电，在故障、损坏或者非正常情况时可能带危（wei）险电压，对这样的设备，均应实施保护接地。
2.1.2 低于 36V 供电的现场仪表，可不做保护接地，但有可能与高于 36V 电压设备接触的除外。
2.1.3 当安装在金属仪表盘、箱、柜、框架上的仪表，与已接地的金属仪表盘、箱、柜、框架电气接触良好时，可不做保护接地。
2.2.1 仪表及控制系统工作接地包括：仪表信号回路接地和屏蔽接地。
本规定中的工作接地，均指仪表及控制系统工作接地。
2.2.2 隔离信号可以不接地。
这里的“隔离”是指每一输入信号(或者输出信号)的电路与其它输入信号(或者输出信号)的电路是绝缘的、对地是绝缘的，其电源是独立的、相互隔离的。
2.2.3 非隔离信号通常以直流电源负极其参考点，并接地。
信号分配均以此为参考点。
2.2.4 仪表工作接地的原则为单点接地，信号回路中应避免产生接地回路，如果一条路线上的信号源和接收仪表都不可避免接地，则应采用隔离器将两点接地隔离开。
2.3.1 采用隔离式安全栅的本质安全系统，不需要专门接地。
2.3.2 采用齐纳式安全栅的本质安全系统则应设置接地连接系统。
2.3.3 齐纳式安全栅的本安系统接地与仪表信号回路接地不应分开。
地线分类
关于接地：数字地、模拟地、信号地、交流地、直流地、屏蔽地、浮地模拟地和数字地单点接地只要是地，最终都要接到一起，然后入大地。
如果不接在一起就是"浮地"，存在压差，容易积累电荷，造成静电。
地是参考0电位，所有电压都是参考地得出的，地的标准要一致，故各种地应短接在一起。
人们认为大地能够吸收所有电荷，始终维持稳定，是最终的地参考点。
虽然有些板子没有接大地，但发电厂是接大地的，板子上的电源最终还是会返回发电厂入地。
如果把模拟地和数字地大面积直接相连，会导致互相干扰。
不短接又不妥，理由如上有四种方法解决此问题：1、用磁珠连接；2、用电容连接；3、用电感连接；4、用0欧姆电阻连接。
磁珠的等效电路相当于带阻限波器，只对某个频点的噪声有显著抑制作用，使用时需要预先估计噪点频率，以便选用适当型号。
对于频率不确定或无法预知的情况，磁珠不合。
电容隔直通交，造成浮地。
电感体积大，杂散参数多，不稳定。
0欧电阻相当于很窄的电流通路，能够有效地限制环路电流，使噪声得到抑制。
电阻在所有频带上都有衰减作用(0欧电阻也有阻抗)，这点比磁珠强。
*跨接时用于电流回路*当分割电地平面后，造成信号最短回流路径断裂，此时，信号回路不得不绕道，形成很大的环路面积，电场和磁场的影响就变强了，容易干扰/被干扰。
在分割区上跨接0欧电阻，可以提供较短的回流路径，减小干扰。
*配置电路*一般，产品上不要出现跳线和拨码开关。
有时用户会乱动设置，易引起误会，为了减少维护费用，应用0欧电阻代替跳线等焊在板子上。
空置跳线在高频时相当于天线，用贴片电阻效果好。
*其他用途* 布线时跨线调试/测试用临时取代其他贴片器件作为温度补偿器件更多时候是出于EMC对策的需要。
另外，0欧姆电阻比过孔的寄生电感小，而且过孔还会影响地平面（因为要挖孔）。
大尺寸的0欧电阻还可当跳线，中间可以走线还有就是不同尺寸0欧电阻允许通过电流不同，一般0603的1A，0805的2A，所以不同电流会选用不同尺寸的还有就是为磁珠、电感等预留位置时，得根据磁珠、电感的大小还做封装，所以0603、0805等不同尺寸的都有了；-----------------------------------------0欧姆电阻一般用在混合信号的电路中,在这种电路中为了减小数字部分和模拟部分的相互干扰,他们的电源地线都是分开布的,但在电源的入口点又需要连在一起,一般是通过0欧姆电阻连接的,这样既达到了数字地和模拟地间无电压差,又利用了0欧姆电阻的寄生电感滤除了数字部分对模拟部分的干扰.模拟地和数字地1、模拟地和数字地单点接地只要是地，最终都要接到一起，然后入大地。
接地系统分类
1．110KV系统是没有零线的，现在用的是OPGW光纤复合架空地线。
2．中性点直接接地成为大电流接地，中性点不接地或接大电阻接地称为小电流接地。
3．低压接地系统分类主要有以下几种：IT、TT、TN（包括TN-C、TN-S、TN-C-S）系统。
第一个字母表示电源端与地的关系：T------电源端有一点直接接地；I------电源端所有带电部分不接地或有一点通过高电阻接地；第二个字母表示电气装置的外露可电导部分与地的关系：T------表示电气装置的外露可电导部分直接接地，此接地点独立于电源的接地点；N------电气装置的外露可电导部分于电源接地点有直接电气连接。
横线后的字母用来表示中性导体与保护导体的组合情况：S------中性导体和保护导体是分开的；C------中性导体和保护导体是合一的；C-S----一部分的中性导体和保护导体是合一的。
TN-C系统的特点：PEN线兼有N线和PE的作用，节省一根导线；重复接地，减小系统的接地电阻；PEN线产生电压降，外露可导电部分对地有电压；PEN线在系统内传导故障电压；过电流保护兼作接地故障保护。
存在以下不安全因素：PEN线断线时外壳带220v电压；此系统不能使用RCD保护；不能使用四极开关，不能断PEN线；PEN 线有电流，外壳有电位，使用场所要求三相负载均衡，并有熟练得维修技术人员。
TN-S系统的特点：PE线和N线分开，非故障时无电流，外露可导电部分不带电压，比较安全，但多一根线；PE线在系统内传导故障电压。
使用场所防电击要求高、爆炸和有火灾危险的环境以及建筑物装有大量信息技术设备。
TN- C-S：电源进户前节省了PE线，进户后PE线、N线分开，系统安全水平与TN-S系统相同。
TT系统特点：外露可导电部分有独立的接地保护，不传导故障电压；有两个独立的接地体，发生故障时接地故障时接地故障电流较小，不能采用过流保护兼作接地故障保护，而采用剩余电流保护器；因采用剩余电流保护器保护线路，故双电源（双变压变压器与柴油发电机组）转换时采用四极开关；易产生工频过电压。
仪表接地技术
① 现场仪表的工作接地一般应在控制室侧接地。见图5—3
① 现场仪表的工作接地一般应在控制室侧接地。见图5—3
图5—3 信号回路在控制室侧接地示意图
3、防反击 防雷装置在承受雷击时，接闪器、引下线、接地装置
呈现很高电压，可能击穿邻近导体的绝缘，造成反击。为 此，必须保证接闪器、引下线、接地装置与邻近导体之间 保持足够的安全距离。
独立避雷针空中距离一般不得小于5m。 避雷线空中距离一般也不得小于5m。 接地装置地下距离一般不得小于3m。
2、屏蔽接地 屏蔽接地的作用是抑制电容性耦合干扰，降低电磁干
扰。仪表系统中用以降低电磁干扰的部件如电缆的屏蔽层、 排扰线、仪表上的屏蔽接地端子，均应作屏蔽接地。
在强雷击区，室外架空敷设的不带屏蔽层的普通多芯电缆， 其备用芯应按照屏蔽接地。如果是屏蔽电缆，屏蔽层已接 地，那么备用芯可不接地，穿管多芯电缆备用芯也可不接 地。
图5—7 输入式安全栅原理图
输入式安全栅是现场二线制变送器与控制室仪表及电源联 系的纽带，它一方面为变送器提供电源，另一方面将来自 变送器的4～20 mA DC信号，经隔离变压器线性地转换成 4～20 mA DC(或1—5 V DC)信号，传送给控制室内的仪表。 在上述传递过程中，依靠双重限压限流电路，使任何情况 下输往危险场所的电压不超过30 V DC，电流不超过30 mA DC，从而保证了危险场所的安全。
2、为使安全栅能在交流电源故障时实现对危险场所的保 护功能，安全栅接地又必须与交流供电的中线相连。这就 决定了安全栅接地最终应是电气系统接地。
低压配电系统接地方式的分类
低压配电系统接地方式的分类电源侧的接地称为系统接地，负载侧的接地称为保护接地。
国际电工委员会（IEC）标准规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式。
1、IT系统电源端带电部分对地绝缘或经高阻抗接地，用电设备金属外壳直接接地。
IT系统示意图见下图：IT系统适用于环境条件不良、易发生一相接地或火灾爆炸的场所,如煤矿、化工厂、纺织厂等,也可用于农村地区。
但不能装断零保护装置,因正常工作时中性线电位不固定,也不应设置零线重复接地.2、TT系统TT系统的示意图见下图。
该系统电源中性点直接接地，用电设备金属外壳用保护接地线接至与电源端接地点无关的接地级，简称保护接地或接地制。
当配电系统中有较大量单相220V用电设备，而线路敷设环境易造成一相接地或零线断裂，从而引起零电位升高时，电气设备外壳不宜接零而采用TT系统。
TT系统适用于城镇、农村居住区、工业企业和分散的民用建筑等场所.当负荷端和线路首端昀装有漏电开关，且干线末端装有断零保护时，则可成为功能完善的系统.3、TN系统TN系统的电源端中性点直接接地，用电设备金属外壳用保护零线与该中心点连接,这种方式简称保护接零或接零制。
按照中必线（工作零线）与保护线（保护零线）的组合事况TN系统又分以下三种形式：（1）TN－C系统。
在该系统中,工作零线和保护零线共用(简称PEN），此系统习惯称为三相四线制系统.系统示意图如下：（2）TN－S系统.在该系统中，工作零线N和保护零线PE从电源端中性点开始完全分开，此系统习惯称为三相五线制系统。
示意图见下图：（3）TN－C－S系统。
在该系统中,工作零线同保护零线是部分共用的，此系统即为局部三相五线制系统.系统示意图见图5.10－5。
设计应注意以下几点：①TN－C系统适用于设有单相220V，携带式、移动式用电设备，而单相220V固定式用电设备也较少，但不必接零的工业企业。
TN－S系统适用于工业企业，高层建筑及大型民用建筑.TN－C—S系统适用于工业企业。
接地系统的分类和基本结构
接地系统的分类和基本结构接地系统（Grounding System）是一种用来保护电气设备和人们免受电击的重要装置。
它通过将设备和电气系统接地来保护人们的安全。
接地系统分为多种分类，包括保护接地、工作接地、信号接地等。
下面将对这些分类及其基本结构进行详细介绍。
1.保护接地保护接地主要用于帮助保护电气设备免受雷击、短路、过电压等故障影响。
常见的保护接地系统有直接接地、补偿接地和网状接地。
（1）直接接地：直接接地是一种常用的保护接地方式。
它通过将电气设备的金属外壳直接与地面连接来实现接地。
其基本结构由地线、接地极、地网等组成。
（2）补偿接地：补偿接地是一种在直接接地系统的基础上添加一定电气元器件和接地电阻的接地方式，可以降低接地电阻、提高接地效果。
常见的补偿接地装置有接地电阻器、接地电感器、接地电容器等。
（3）网状接地：网状接地是一种通过将大片金属网与地面接地来形成的接地系统。
网状接地将大片金属网埋入地下，可以提供较大的接地面积，从而降低接地电阻。
2.工作接地工作接地主要用于对电气设备的静电、噪音、干扰等进行消除和屏蔽，确保电气设备的正常工作。
常见的工作接地方式有单点接地和复合接地。
（1）单点接地：单点接地是一种将电气设备的所有金属部件，如外壳、框架等，通过一个单一的接地点与地面连接的接地方式。
它可以有效地降低静电的积聚，并减少电气设备间的干扰。
（2）复合接地：复合接地是一种将电气设备的不同金属部件分别接地的接地方式。
通过将各个金属部件分开接地，可以避免电气设备之间的干扰，提高工作的稳定性和可靠性。
3.信号接地信号接地主要用于保护信号传输设备和信号线路，以减少信号干扰和噪音，确保信号传输质量。
常见的信号接地方式有电位相等接地和电位相对接地。
（1）电位相等接地：电位相等接地是一种将所有信号设备和信号线路都接地到同一个接地点的接地方式。
通过使所有的信号设备具有相同的电位，可以减少信号之间的相互干扰。
（2）电位相对接地：电位相对接地是一种将不同电性或干扰源的设备接地到不同的接地点的接地方式。
中性点接地系统及分类
中性点接地系统及分类中性点接地系统及分类中性点接地系统：earthedneutralsystem一种系统，其中性点直接接地，或是通过电阻或电抗接地，其阻值低到既能抑制暂态振荡，又能得到充足的电流供接地故障保护选择用。
中性点接地系统依据接地方式不同，可以分为：1、直接接地系统2、阻抗接地系统3、谐振接地系统中性线接地是什么？.依据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即TN、TT、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；N表示电气设备的外壳与系统的接地中性线相连。
TN系统：电源变压器中性点接地，设备外露部分与中性线相连。
TT系统：电源变压器中性点接地，电气设备外壳采纳保护接地。
IT系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采纳保护接地。
1、TN系统电力系统的电源变压器的中性点接地，依据电气设备外露导电部分与系统连接的不同方式又可分三类：即TNC系统、TNS系统、TNCS系统。
下面分别进行介绍。
1.1、TNC系统其特点：电源变压器中性点接地，保护零线（PE）与工作零线（N）共用。
（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采纳过电流保护器切断电源。
TNC系统一般采纳零序电流保护；（2）TNC系统适用于三相负荷基本平衡场合，假如三相负荷不平衡，则PEN线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入PEN，从而中性线N带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（3）TNC系统应将PEN线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
接地的分类
接地的分类各种接地的分类一般可以分为工作接地，保护接地和防雷接地。
工作接地又可分为交流工作接地和直流工作接地。
1、工作接地：由于运行和安全的需要，为保证供电电源在正常或故障的情况下，能可靠地工作而进行的接地。
1）直流工作接地在通信系统中，为保证通信设备正常运行而设置的接地系统称为工作接地。
所谓工作接地，就是利用大地这个导体构成回路，来传输能量和信息。
同时，利用工作接地的方式来降低电信回路中的串音，抑制电信线路中的各种电磁干扰，提高通信线路的传输质量。
在各通信局、站的工作接地系统中，包括“电池的正极接地”、“交换机的外壳接地”、“载波机和载波机架接地”以及“总配线架接地”等。
程控交换机室内地线布线系统要比纵横制严格，必须采用一点接地原则，即引入到程控交换机室内的接地线只能接到一次接地端子，再由该端子引到各个机架。
表3-1 通信局站接地电阻要求2）交流工作接地按照IEC（国际电工委员会）规定，接地制式一般由两个字母组成，必要时可以加后续字母。
第一个字母表示电源接地点对地的关系：T表示电源端有一点直接接；I表示电源端所有带电部分和地绝缘，或由一点经阻抗接地。
第二个字母表示电气设备的外露导电部分和地的关系：T表示电气设备外露导电部分对地直接电气连接，和配电系统的任何接地点无关，N表示电气设备外露导电部分和配电系统的接地点直接电气连接或与该点引出的导体相连接。
261262 后续字母表示中性线和保护线之间的关系：C 表示中性线N 和保护线PE 合并为PEN 线，S 表示中性线和保护线分开，C-S 表示电源侧为PEN 线，从某点分开为N 及 PE 线。
根据以上的分法，安接地制式划分的配电系统有TN-S 、TN-C 、TN-C-S 、TT 、IT 。
根据我国《低压电网系统接地形式的分类、基本技术要求和选用导则》的规定，低压电网系统接地的保护方式可分为： 接零系统（TN 系统）、接地系统（TT 系统）和不接地系统（IT 系统）三类。
接地标准
目录
一、接地分类 二、商户配电箱接地 三、设备接地 四、吊顶接地
目录
一、接地分类 二、商户配电箱接地 三、设备接地 四、吊顶接地
一、接地分类–定义
接地定义： 所谓接地，就是将设备的某一部位经接地装置与大地紧密连接起来
。保护接地的做法是将电气设备在故障情况下可能呈现危险电压的金属 部位经接地线、接地体间大地紧密地连接起来。
TT系统主要用于低压用户，即用于未装备配电变压 器，从外面引进低压电源的小型用户。
配电网直接接地
设备外壳接地
一、接地分类– TN系统
TN系统（保护接零）
定义：TN系统中的字母N表示电气设备在正常情况下不
带电的金属部分与配电网中性点之间，亦即与保护零线之 间紧密连接。TN系统分为TN—S，TN—C—S，TN—C三 种类型。
OT型线鼻子Байду номын сангаас
DT型线鼻子
黄绿双色专用 地线
二、商户配电箱接地
实例：
接地线需压接 线鼻子
配电柜与柜门 需跨接地线
零线排 地线排
目录
一、接地分类 二、商户配电箱接地 三、设备接地 四、吊顶接地
三、设备接地
屋面金属体接地标准：
1、采用40mm×4mm镀锌扁钢自屋面避雷网焊 接引出至屋面金属体根部。 2、镀锌扁钢与不可焊接的金属管道采用抱箍固 定，抱箍与扁钢接地可靠连接。 3、可焊接金属管道或金属体预留Φ10接地螺栓 ，镀锌扁钢与接地螺栓采用16mm²铜线做接地 线连接。 4、伸出地面的镀锌扁铁应刷黄绿相间油漆，涂 刷做法同配电房接地母线做法。
接地线需压接 线鼻子
镀锌扁钢
三、设备接地
实例：
无震动设备接地
震动设备接地
中性点接地系统分类及其优缺点
优点：
一、发生单相接地时，接地线相对地电压为零，未接 地线相对地为相电压，绝缘要求相对不高，造价较低
二、提高系统安全水平、降低人身伤亡事故
三、消除系统各种谐振过电压的最有效措施
四、降低操作过电压，中性点经电阻接地的配网发生 点相接地故障时,零序保护动作,可准确判断并快速切 除故障线路
●电压等级分类 ●中性点接地方式及优缺点
10 KV 20 KV 35 KV 60 KV 110 KV 220 KV 330 KV 500 KV 750 KV
不接地或经消弧圈 接地
直接接地
一、不接地 二、经消弧圈接地 三、直接接地
范围：适于3~60kV系统中使用且单相接地故障电容 电流IC<10A
缺点：
一、发生单相接地时需断开供电设备，中断用户供 电，影响供电可靠性
二、单相接地时短路电流很大，将产生很大的电动力 和热效应，可能造成故障范围的扩大和损坏设备
三、巨大的短路电流将在导线周围产生较强的磁场， 干扰周围的通信线路和信号回路
特点：
★单相接地故障电流小于10A，故障点电弧可以自熄； 熄弧后绝缘可以自行恢复
★单相接地时不破坏系统对称性 ，单相接地时仍 可运行2小时
范围：当10KV电网接地电流大于30A及35KV电网接 地电流大于10A时
特点：
★经消弧圈补偿后，可减小接地点电流，使流过 接地点的电流减小到能自行熄灭的范围
★系统仍对称 ，单相接地时仍可运行2小时
接地系统的分类
接地系统的分类接地系统的分类•按照用途分类•按照电流类型分类•按照接地方式分类按照用途分类•低压接地系统：主要用于安全保护，防止触电危险，包括居民住宅、商业建筑等。
•中压接地系统：用于配电网的接地，保证供电的稳定性和安全性，常见于工业厂房、公共建筑等。
•高压接地系统：常用于电力系统的接地，保护发电、输电和配电设备的安全运行，常见于电力站、变电站等。
按照电流类型分类•直流接地系统：用于直流电源系统的接地，如直流输电线路、太阳能光伏发电系统等。
•交流接地系统：用于交流电源系统的接地，如交流配电设备、家庭用电等。
按照接地方式分类•电阻接地系统：通过接地电阻实现接地，用于降低电流过载和电压冲击，安全可靠。
•电感接地系统：通过接地电感实现接地，在大地间形成谐振回路，用于抑制电磁干扰和放电。
•混合接地系统：同时采用电阻和电感进行接地，兼具电流过载和电磁干扰的防护效果。
•共地接地系统：将不同系统的接地点连接在一起，共享一个接地点，有助于减少接地电阻。
以上是接地系统常见的分类方式，根据用途的不同，可选择合适的接地系统来保护电力设备和人身安全。
按照电流类型分类，直流接地系统和交流接地系统的设计有所不同。
根据接地方式分类，电阻接地、电感接地、混合接地和共地接地等多种方式可根据实际需求来选择。
接地系统的分类还可以根据电气系统的大小和复杂程度进行进一步的分类，例如：•小型接地系统：适用于小型建筑物或设备，接地电阻较小，通常采用电阻接地方式，简单易行。
•大型接地系统：适用于大型电力系统或工矿企业，接地电阻要求较高，通常采用混合接地方式，结合电阻和电感进行接地。
•特殊接地系统：适用于特殊环境下的接地需求，如防雷接地、防静电接地等，根据具体要求进行设计和实施。
根据不同的分类方式，可以根据具体应用场景选择合适的接地系统。
接地系统的设计和实施需要充分考虑电气设备的特点、安全要求以及法律法规的规定，确保接地系统的可靠性和安全性。
同时，对于大型复杂的电力系统，还需要进行接地系统的监测和维护，定期检查接地电阻以保证正常运行。
施耐德低压配电系统06-TN系统的接地故障保护_V1
I n 300mA
L1 L2 L3 L4
In2 In1 2
TN 系统接地故障保护应用- 使用SCPD
由短路保护设备保护
Masterpact
Compact
Multi 9
断路器对于各种低压接地系统提供过电流保护
Schneider Electric - LVFDI training – Chen Xiliang – 201503 15
TN-S 系统的特点
●人身防护 ●故障电流是危险的 ●故障电流通常大到足以被短路保护装置切断 ●脱扣必须是瞬时的 ●如断路器本身的保护条件不能满足要求，可用 RCD提供保护 ●防火 ●故障电流大 ●必须用附加的 RCD来处理 ●供电连续性 ●通过短路保护装置之间的选择性来实现
Schneider Electric - LVFDI training – Chen Xiliang – 201503 16
TN 系统回路最大长度表（续）
Multi 9断路器 C型曲线
Multi 9断路器 D型曲线
Schneider Electric - LVFDI training – Chen Xiliang – 201503 11
TN 系统接地故障习题
Cu = 22.5 m mm2/ m
L1 L2 L3 N PE NSX 250N MIC2.2 250 Im=3000A Sph = 95 mm2 SPE = 50 mm2 L = 50 m
Rn
Schneider Electric - LVFDI training – Chen Xiliang – 201503 4
TN-S系统
●低压变压器中性点直接与接地 极相连 ●装置的外露可导电部分都用PE 线连接到同一个接地电极上 ●PE和中性线分离
中性点接地系统分类及其优缺点
中性点接地系统分类及其优缺点中性点接地系统是电力系统中常见的一种保护措施，用于减少电力系统的短路故障时对设备和人员的损害。
中性点接地系统可以分为直接接地系统、小电阻接地系统和不对称接地系统三种类型。
不同类型的中性点接地系统具有不同的特点和优缺点。
1.直接接地系统：直接接地系统是指将电力系统的中性点与大地直接连通，并与大地形成有一定电阻的接地通路。
直接接地系统的优点包括：-设备简单：直接接地系统不需要添加额外的设备或装置，设备布置和维护较为简单。
-成本低廉：直接接地系统不需要大量的设备投资和维护费用，成本相对较低。
-适用性广泛：直接接地系统适用于大多数低电压电力系统。
直接接地系统的缺点包括：-地电压过高：直接接地系统存在着地电压过高的问题，在系统发生故障时，会导致接地电流增大，增加设备损坏的风险。
-故障隐患：直接接地系统一旦出现了接地故障，可能会导致电力系统的停运，对生产和生活造成不便。
2.小电阻接地系统：小电阻接地系统是指在中性点接地通路中添加一个小电阻，将接地电流限制在较低水平的接地系统。
小电阻接地系统的优点包括：-地电压低：相比于直接接地系统，小电阻接地系统的地电压较低，减少了设备损坏的风险。
-故障性能改善：小电阻接地系统能够提供较高的故障电流，使故障点更易于检测和定位，有利于故障的快速修复。
小电阻接地系统的缺点包括：-投资成本高：相比直接接地系统，小电阻接地系统需要添加电阻器等设备，投资成本较高。
-维护困难：小电阻接地系统的设备较多，维护和检修较为复杂，需要专业技术支持。
3.不对称接地系统：不对称接地系统是指将电力系统中性点的一相与大地直接接地，而其余相则通常通过电感、电容等器件接地。
不对称接地系统的优点包括：-地电压低：不对称接地系统能够通过合理设置接地电感和电容，将地电压限制在较低水平。
-故障定位准确：不对称接地系统能够通过检测故障电流和相位差，准确地确定故障点。
不对称接地系统的缺点包括：-技术较复杂：不对称接地系统需要精确地设置接地电感和电容，需要较高的技术水平。
接地的概念、分类和目的
接地的概念、分类和目的一、接地的概念接地就是将电气设备的某些部位、电力系统的某点与大地相连，提供故障电流及雷电流的泄流通道，稳定电位，提供零电位参考点，以确保电力系统、电气设备的安全运行，同时确保电力系统运行人员及其他人员的人身安全。
接地功能是通过接地装置或接地系统来实现的。
电力系统的接地装置可分为两类，一类为输电线路杆塔或微波塔的比较简单的接地装置，如水平接地体、垂直接地体、环形接地体等，另一类为发变电站的接地网。
简单而言，接地装置就是包括引线在内的埋设在地中的一个或一组金属体（包括金属水平埋设或垂直埋设的接地极、金属构件、金属管道、钢筋混凝土构筑物基础、金属设备等），或由金属导体组成的金属网，其功能是用来泄放故障电流、雷电或其他冲击电流，稳定电位。
而接地系统则是指包括发变电站接地装置、电气设备及电缆接地、架空地线及中性线接地、低压及二次系统接地在内的系统。
表征接地装置电气性能的参数为接地电阻。
接地电阻的数值等于接地装置相对无穷远处零电位点的电压与通过接地装置流入地中电流的比值。
如果通过的电流为工频电流，则对应的接地电阻为工频接地电阻；如果通过的电流为冲击电流，接地电阻为冲击接地电阻。
冲击接地电阻是时变暂态电阻，一般用接地装置的冲击电压幅值与通过其流入地中的冲击电流的幅值的比值作为接地装置的冲击接地电阻。
接地电阻的大小，反映了接地装置流散电流和稳定电位能力的高低及保护性能的好坏。
接地电阻越小，保护性能就越好。
二、接地分类电力系统交流电气装置的接地按其功能可分为基本的三类：工作接地、防雷接地和保护接地。
1．工作接地交流电力系统根据中性点是否接地而分为中性点有效接地系统和中性点非有效接地系统（包括中性点绝缘系统、中性点通过电阻或电感接地的系统）。
我国在110 kV及以上的电力系统中均采用中性点有效接地的运行方式，其目的是为了降低电气设备的绝缘水平，这种接地方式称为工作接地。
采用中性点有效接地方式后，正常情况下作用在电气设备（如电力变压器）绝缘上的电压为相电压。
接地系统的分类(一)
接地系统的分类(一)接地系统的分类1. 根据接地方式分类•直接接地系统直接将接地体与地面直接相连，使接地体与地面形成低阻抗路径，以便将故障电流有效地引入地下，保护设备和人身安全。
•间接接地系统通过阻抗较高的中性点接地，将故障电流引导到地下，提供设备的安全接地。
常见的间接接地系统包括：电阻接地、电抗接地、电容接地等。
2. 根据接地形式分类•单点接地系统将一个电气设备或系统的中性点或接地电流引入地面，其他非中性点的电流不接地，适用于小型电气设备的接地。
•多点接地系统将多个电气设备或系统的中性点或接地电流引入地面，以提供更为稳定和安全的接地环境。
常见的多点接地系统包括：星形接地系统、网状接地系统、环形接地系统等。
3. 根据接地材料分类•金属接地系统采用金属材料作为接地体，通常使用铜、铁等导电性能较好的金属材料作为接地体。
•非金属接地系统采用非金属材料作为接地体，如混凝土等。
非金属接地系统相对金属接地系统来说成本较低，但导电性能较差。
4. 根据接地电阻分类•低阻抗接地系统接地电阻较低，能够提供有效的故障电流引导通路，能够有效保护设备和人身安全。
•高阻抗接地系统接地电阻较高，通过限制故障电流的流动，降低电压的升高，保护设备和人身安全。
5. 根据接地用途分类•保护接地系统主要用于防止电气设备的漏电、电弧等事故，保护设备和使用人员的安全。
•信号接地系统主要用于保护信号线路的正常传输，避免信号干扰和噪音。
•静电接地系统主要用于消除设备静电积累，防止静电放电造成的火灾、爆炸等危险。
以上是接地系统的分类，不同分类适用于不同的应用场景，选择适合的接地系统有助于保障设备和人身安全，提高电气系统的可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑工程供电系统中的接地系统规介绍
一、建筑工程供电系统
建筑工程供电使用的基本供电系统有三相三线制三相四线制等,但这些名词术语内涵不就是十分严格。
国际电工委员会(IEC)对此作了统一规定,称为TT系统、TN系统、IT系统。
其中TN系统又分为TN-C、TN-S、TN-C-S系统。
下面内容就就是对各种供电系统做一个扼要的介绍。
(一)工程供电的基本方式
根据IEC规定的各种保护方式、术语概念,低压配电系统按接地方式的不同分为三类,即TT、TN与IT系统,分述如下。
(1)TT方式供电系统
TT方式就是指将电气设备的金属外壳直接接地的保护系统,称为保护接地系统,也称TT系统。
第一个符号T表示电力系统中性点直接接地;第二个符号T表示负载设备外露不与带电体相接的金属导电部分与大地直接联接,而与系统如何接地无关。
在TT系统中负载的所有接地均称为保护接地,如图1所示。
这种供电系统的特点如下。
图1
1)当电气设备的金属外壳带电(相线碰壳或设备绝缘损坏而漏电)时,由于有接地保护,可以大大减少触电的危险性。
但就是,低压断路器(自动开关)不一定能跳闸,造成漏电设备的外壳对地电压高于安全电压,属于危险电压。
2)当漏电电流比较小时,即使有熔断器也不一定能熔断,所以还需要漏电保护器作保护,困此TT系统难以推广。
3)TT系统接地装置耗用钢材多,而且难以回收、费工时、费料。
现在有的建筑单位就是采用TT系统,施工单位借用其电源作临时用电时,应用一条专用保护线,以减少需接地装置钢材用量,如图2所示。
图2
图中点画线框内就是施工用电总配电箱,把新增加的专用保护线PE线与工作零线N分开,其特点就是:①共用接地线与工作零线没有电的联系;②正常运行时,工作零线可以有电流,而专用保护线没有电流;③TT系统适用于接地保护占很分散的地方。
(2)TN方式供电系统
这种供电系统就是将电气设备的金属外壳与工作零线相接的保护系统,称作接零保护系统,用TN表示。
它的特点如下。
1)一旦设备出现外壳带电,接零保护系统能将漏电电流上升为短路电流,这个电流很大,就是TT系统的5、3倍,实际上就就是单相对地短路故障,熔断器的熔丝会熔断,低压断路器的脱扣器会立即动作而跳闸,使故障设备断电,比较安全。
2)TN系统节省材料、工时,在我国与其她许多国家广泛得到应用,可见比TT系统优点多。
TN方式供电系统中,根据其保护零线就是否与工作零线分开而划分为TN-C与 TN-S等两种。
(3)TN-C方式供电系统
它就是用工作零线兼作接零保护线,可以称作保护中性线,可用NPE表示,如图3所示。
这种供电系统的特点如下。
图3
1)由于三相负载不平衡,工作零线上有不平衡电流,对地有电压,所以与保护线所联接的电气设备金属外壳有一定的电压。
2)如果工作零线断线,则保护接零的漏电设备外壳带电。
3)如果电源的相线碰地,则设备的外壳电位升高,使中性线上的危险电位蔓延。
4)TN-C系统干线上使用漏电保护器时,工作零线后面的所有重复接地必须拆除,否则漏电开关合不上;而且,工作零线在任何情况下都不得断线。
所以,实用中工作零线只能让漏电保护器的上侧有重复接地。
5)TN-C方式供电系统只适用于三相负载基本平衡情况。
(4)TN-S方式供电系统
它就是把工作零线N与专用保护线PE严格分开的供电系统,称作TN-S供电系统,如图4所示。
TN-S供电系统的特点如下。
图4
1)系统正常运行时,专用保护线上不有电流,只就是工作零线上有不平衡电流。
PE 线对地没有电压,所以电气设备金属外壳接零保护就是接在专用的保护线PE上,安全可靠。
2)工作零线只用作单相照明负载回路。
3)专用保护线PE不许断线,也不许进入漏电开关。
4)干线上使用漏电保护器,工作零线不得有重复接地,而PE线有重复接地,但就是不经过漏电保护器,所以TN-S系统供电干线上也可以安装漏电保护器。
5)TN-S方式供电系统安全可靠,适用于工业与民用建筑等低压供电系统。
在建筑工程工工前的“三通一平”(电通、水通、路通与地平——必须采用TN-S方式供电系统。
(5 )TN-C-S方式供电系统
在建筑施工临时供电中,如果前部分就是TN-C方式供电,而施工规范规定施工现场必须采用TN-S方式供电系统,则可以在系统后部分现场总配电箱分出PE线,这种系统称为TN-C-S供电系统,如图5、6所示。
TN-C-S系统的特点如下。
图5 TN－C－S供电系统
图6 工地总配电箱分出PE线
1)工作零线N与专用保护线PE相联通,如图1-5ND这段线路不平衡电流比较大时,电气设备的接零保护受到零线电位的影响。
D点至后面PE线上没有电流,即该段导线上没有电压降,因此,TN-C-S系统可以降低电动机外壳对地的电压,然而又
不能完全消除这个电压,这个电压的大小取决于ND线的负载不平衡的情况及ND 这段线路的长度。
负载越不平衡,ND线又很长时,设备外壳对地电压偏移就越大。
所以要求负载不平衡电流不能太大,而且在PE线上应作重复接地,如上图6所示。
2)PE线在任何情况下都不能进入漏电保护器,因为线路末端的漏电保护器动作
会使前级漏电保护器跳闸造成大范围停电。
3)对PE线除了在总箱处必须与N线相接以外,其她各分箱处均不得把N线与PE 线相联,PE线上不许安装开关与熔断器,也不得用大顾兼作PE线。
通过上述分析,TN-C-S供电系统就是在TN-C系统上临时变通的作法。
当三相电力变压器工作接地情况良好、三相负载比较平衡时,TN-C-S系统在施工用电实践中效果还就是可行的。
但就是,在三相负载不平衡、建筑施工工地有专用的电力变压器时,必须采用TN-S方式供电系统。
(6)IT方式供电系统
I表示电源侧没有工作接地,或经过高阻抗接地。
每二个字母T表示负载侧电气设备进行接地保护,如图7所示。
图7
IT方式供电系统在供电距离不就是很长时,供电的可靠性高、安全性好。
一般用于不允许停电的场所,或者就是要求严格地连续供电的地方,例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差,电缆易受潮。
运用IT 方式供电系统,即使电源中性点不接地,一旦设备漏电,单相对地漏电流仍小,不会破坏电源电压的平衡,所以比电源中性点接地的系统还安全。
但就是,如果用在供电距离很长时,供电线路对大地的分布电容就不能忽视了。
从图8可见,在负载发生短路故障或漏电使设备外壳带电时,漏电电流经大地形成架路,保护设备不一定动作,这就是危险的。
只有在供电距离不太长时才比较安全。
这种供电方式在工地上很少见。
图8
(二)供电线路符号小结

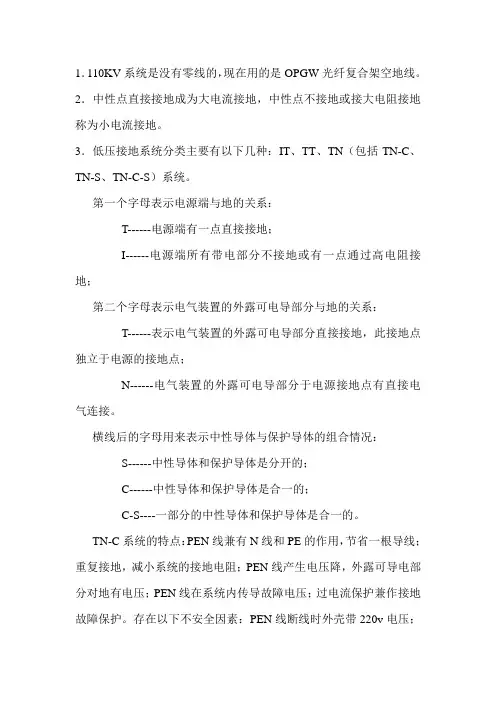

1)国际电工委员会(IEC)规定的供电方式符号中,第一个字母表示电力(电源)系统对地关系。
T表示就是中性点直接接地;I表示所有带电部分绝缘。
2)第二个字母表示用电装置外露的可导电部分对地的关系。
如T表示设备外壳接地,它与系统中的其她任何接地点无直接关系;N表示负载采用接零保护。
3)第三个字母表示工作零线与保护线的组合关系。
如C表示工作零线与保护线就是合一的,如TN-C;S表示工作零线与保护线就是严格分开的,所以PE线称为专用保护线,如TN-S。
附:
单相与三相电路的地线与零线怎么选择？
在380V低压配电网中,按接地方式有三种五类:TT、TN-C、TN-S、TN-C-S、IT。
TT系统:根据《安全技术规范》中,TT系统指:电源侧配电变压器中性点直接接地,负荷侧设备不带电的金属外壳直接与大地连接,但与电源侧配电变压器中性点没有直接电气连接。
TN系统:根据《安全技术规范》中,TN-S、TN-C、TN-C-S系统指:电源侧配电变压器中性点直接接地,负荷侧设备不带电的金属外壳与变压器中性点有直接电气连接。
这三类系统中区别就是:TN-S零线与保护零线(地线)就是分开的。
TN-C零线与保护零线就是共用的。
TN-C-S零线与保护零线部分共用,部分分开。
IT系统就是三相三线式接地系统,该系统变压器中性点不接地或经阻抗接地,无中性线N,只有线电压(380V),无相电压(220V),保护接地线PE各自独立接地。
该系统的优点就是当一相接地时,不会使外壳带有较大的故障电流,系统可以照常运行。
缺点就是不能配出中性线N。
因此它就是不适用于拥有大量单相设备的智能化大楼的。
备注:在同一供电系统中采用了保护接地,就不能同时采用保护接零,即同一电网中只能采用同一种接地系统。
