铂电阻
铂热电阻工作原理
铂热电阻工作原理
铂热电阻是一种常用的温度传感器，它基于铂元件的电阻与温度之间的线性关系进行温度测量。
铂热电阻的工作原理如下：
1. 铂元件：铂热电阻的关键部分是铂元件，它通常采用纯度高的铂丝制成。
铂元件的电阻随着温度的升高而增加，这是铂的特性之一。
2. 电阻-温度关系：铂元件的电阻与温度之间存在线性关系，即铂元件的电阻随温度的变化而线性变化。
这种线性关系被称为铂电阻的温度系数，通常表示为α。
3. 电桥测量：铂热电阻通常使用电桥电路进行测量。
电桥电路由电阻与电源组成，电桥两个相对的电阻均有铂热电阻构成。
当测量温度时，电桥会测量到两个铂热电阻的电阻变化，通过电桥的平衡来测量温度。
4. 温度计算：通过电桥测量到的电阻变化，可以通过查表或者数学公式将电阻值转化为相应的温度值。
这样，我们就可以得到被测温度。
总之，铂热电阻工作原理是基于铂元件的电阻与温度之间的线性关系，通过电桥电路进行测量，并将电阻值转化为相应的温度值来实现温度测量。
铂电阻温度系数3.85
铂电阻温度系数3.85
铂电阻是一种常用的温度传感器，其温度系数为3.85×10-3。
这意味着温度每升高1℃，其电阻值将增加3.85×10-3欧姆。
这种温度系数使得铂电阻在测量温度时具有较高的精度和稳定性。
在使用铂电阻进行温度测量时，需要注意以下几点：
1.铂电阻的电阻值与温度之间存在非线性关系，因此需要进行线性化处理或
者使用专门的温度传感器进行测量。
2.铂电阻的测量范围有限，一般适用于-200℃到850℃的温度范围。
3.铂电阻的稳定性受到多种因素的影响，如温度变化、时间变化、干扰等，
需要进行定期校准和检查。
总之，铂电阻作为一种高精度、高稳定性的温度传感器，在工业、医疗、科研等领域得到了广泛应用。
pi 铂电阻
pi 铂电阻
铂电阻（Platinum Resistance，简称PtR）是一种广泛应用的温度传感器，其基本原理是利用铂（Platinum）材料的电阻值随温度变化的特性来测量温度。
铂电阻因其高精度、高稳定性、高可靠性以及良好的复现性和互换性而被广泛应用于各种工业测温领域。
铂电阻的工作原理基于金属铂的电阻率与温度之间的关系。
随着温度的升高，铂的电阻率会发生变化，这种变化是线性的，因此可以通过测量铂电阻的阻值来推算出其所在环境的温度。
铂电阻的测温范围广泛，可以从-200℃到+850℃，甚至更高，这取决于具体的铂电阻型号和制作工艺。
铂电阻的优点在于其测量精度高，稳定性好，对温度变化的响应速度快，且受环境因素影响小。
此外，铂电阻的线性度好，易于进行电路设计和信号处理。
因此，铂电阻被广泛应用于各种需要高精度温度测量的场合，如科研实验、医疗设备、工业生产等领域。
然而，铂电阻也有一些局限性。
首先，铂电阻的成本较高，因为其需要使用贵重的铂材料。
其次，铂电阻的自发热效应可能对测量结果产生一定的影响。
此外，铂电阻的测量电路也相对复杂，需要一定的专业知识和技术才能实现精确测量。
总的来说，铂电阻作为一种重要的温度传感器，在科研、医疗、工业等领域发挥着重要作用。
随着科技的进步和工艺的发展，铂电阻的性能将不断提升，应用领域也将进一步拓展。
铂电阻的使用与维护方法
铂电阻的使用与维护方法铂电阻是一种常见且广泛应用于工业和科学领域的元件，其具有稳定、精确和可靠的特性。
在实验室、自动控制系统以及温度测量和校准方面都有着重要的应用。
然而，对于铂电阻的正确使用和维护方法，许多人可能还存在一些疑惑。
本文将介绍一些关于铂电阻的使用和维护的方法，希望能给读者带来一些帮助。
首先，关于铂电阻的使用方法。
在选择和使用铂电阻时，需要注意以下几点。
首先，要根据需要选择合适的型号和规格的铂电阻。
铂电阻的规格包括电阻值、温度系数以及耐温范围等，需要根据具体应用场景进行选择。
其次，在使用铂电阻之前，需要先对其进行校准。
校准的目的是保证铂电阻的精确性和准确性，可以使用专业的校准设备进行校准，或者将其送到专业的校准机构进行校准。
在使用铂电阻时，还需要注意一些细节。
首先，避免铂电阻长时间处于过高温度环境中，以免影响其性能和寿命。
其次，避免铂电阻与强酸、强碱等腐蚀性物质接触，以免损坏。
另外，使用过程中应避免轻易拆卸或更换铂电阻，以免引入误差。
最后，在连接铂电阻时，要确保连接器的接触良好，避免接触不良引起测量误差。
关于铂电阻的维护方法，主要包括以下几点。
首先，定期清洁铂电阻的表面。
铂电阻表面容易积聚灰尘和污垢，长时间不清洁可能会影响其散热性能和测量准确性。
可以使用干净的布轻轻擦拭表面，注意不要用过于湿润的布或者有腐蚀性的清洁剂。
其次，避免铂电阻遭受机械振动和冲击。
机械振动和冲击会影响铂电阻的观测结果和精确性，因此需要注意避免剧烈震动或坠落等情况。
此外，还应避免铂电阻与其他金属或尖锐物体接触，以免划伤或损坏。
在长时间不使用铂电阻时，需要妥善保存和保养。
可以将铂电阻存放在干燥、通风的环境中，避免潮湿和高温。
同时，要避免存放在有腐蚀性气体的环境中，以免引起化学反应导致损坏。
如果长时间不使用，建议定期检查铂电阻的表面和接线处是否有损坏或氧化的情况。
综上所述，铂电阻在工业和科学领域中具有广泛的应用。
正确的使用和维护方法可以确保铂电阻的性能和精确性，延长其使用寿命。
高精度铂电阻
高精度铂电阻什么是铂电阻？铂电阻是一种高精度电阻器，通常由氧化铝陶瓷材料制成，内部填充铂导体。
铂电阻特点是稳定性好，线性度高，精度高，使用寿命长等优点。
铂电阻的优势铂电阻作为一种高精度电阻器，比钨、铬、镍等其他电阻器更具优势：1.铂电阻的温度系数非常小，与温度的关系基本是线性的。
因此铂电阻可以用于很多需要高精度、高稳定性、高精密度计量的场合。
2.铂电阻的使用寿命长，能承受高温高湿等恶劣条件，而且铂电阻的质量比较稳定，性能好。
3.铂电阻的工作频率范围很广，可以用于直流和中高频电路。
高精度铂电阻的制造方法高精度铂电阻的制作是一个非常复杂的过程，通常需要精密的工具和生产流程。
下面简要介绍一下高精度铂电阻的制造方法：1.选材：生产铂电阻时，材料的选择非常重要，需要纯度高、品质稳定的铂材料。
同时，还需选择质量高、膨胀系数小、导电性能好的氧化铝陶瓷材料。
2.制作电阻元件：将铂丝或铂膜均匀地撒布在陶瓷基片上，制作成电阻元件。
铂丝数量、直径、长度和绝缘电性参数将直接影响元件的电学特性。
3.清洗：将制作好的电阻元件进行清洁处理，消除任何可能的杂质和污染。
4.植锗：选用特殊的工艺，将铂电阻元件植入用锗材料制作的载体中。
这样可以有效保护铂电阻元件，减少因外界因素影响而产生误差。
5.组装：将各部分组装在一起，形成完整的高精度铂电阻产品。
高精度铂电阻的应用领域高精度铂电阻广泛应用于精密仪器、计量和校准设备、温度传感器、医疗设备、电气测量等领域。
在这些应用场合，铂电阻能够提供准确的数据，满足用户需求，保证产品的质量和稳定性。
比如，在温度传感器应用领域，铂电阻可用于高精度恒温控制设备、温度补偿等场合。
在医疗设备上，铂电阻可用于温度传感器等设备上，用于精确监测人体温度。
结论高精度铂电阻作为一种重要的电器元件，在现代工业和科学技术领域发挥着关键作用。
其高精度、高稳定性、高精密度是其他电器元件所无法比拟的。
经过多年技术积累和发展，铂电阻在生产加工、材料、设备等领域得到了不断的完善和提高。
铂电阻

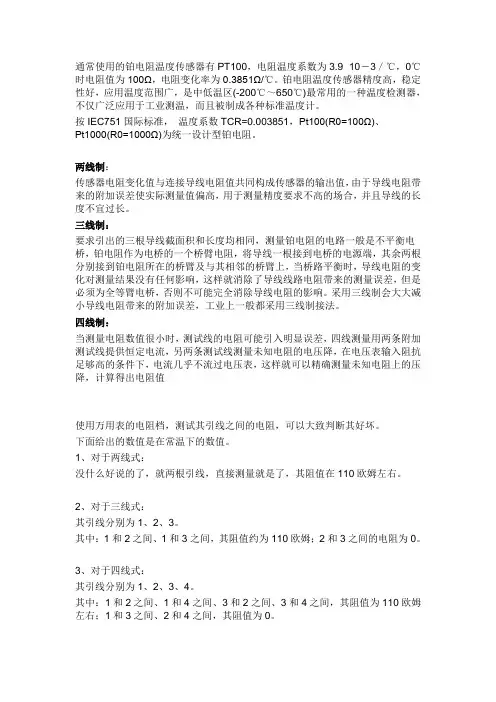

通常使用的铂电阻温度传感器有PT100，电阻温度系数为3.9×10－3／℃，0℃时电阻值为100Ω，电阻变化率为0.3851Ω/℃。
铂电阻温度传感器精度高，稳定性好，应用温度范围广，是中低温区(-200℃～650℃)最常用的一种温度检测器，不仅广泛应用于工业测温，而且被制成各种标准温度计。
按IEC751国际标准，温度系数TCR=0.003851，Pt100(R0=100Ω)、Pt1000(R0=1000Ω)为统一设计型铂电阻。
两线制：传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。
三线制：要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。
采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。
四线制：当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值使用万用表的电阻档，测试其引线之间的电阻，可以大致判断其好坏。
下面给出的数值是在常温下的数值。
1、对于两线式：没什么好说的了，就两根引线，直接测量就是了，其阻值在110欧姆左右。
2、对于三线式：其引线分别为1、2、3。
其中：1和2之间、1和3之间，其阻值约为110欧姆；2和3之间的电阻为0。
3、对于四线式：其引线分别为1、2、3、4。
其中：1和2之间、1和4之间、3和2之间、3和4之间，其阻值为110欧姆左右；1和3之间、2和4之间，其阻值为0。
铂电阻温度传感器说明书
综述温度是表征物体冷热程度的物理量,它可以通过物体随温度变化的某些特性（如电阻、电压变化等特性）来间接测量，金属铂(Pt)的电阻值随温度变化而变化,并且具有良好的重现性和稳定性，利用铂的此种物理特性制成的传感器称为铂电阻温度传感器，通常使用的铂电阻温度传感器零度阻值为100Ω，电阻变化率为0.3851Ω/℃。
铂电阻温度传感器精度高，稳定性好，是中低温区（-200～650℃）常用的一种温度检测器，不仅应用于工业测温，而且被制成标准温度计供计量和校准使用。
铂电阻的温度系数TCR按IEC751国际标准， 温度系数TCR=0.003851，Pt100（R 0=100Ω）、Pt1000（R 0=1000Ω）为统一设计型铂电阻。
TCR=(R 100-R 0)/ (R 0×100) 其中 表1温度/电阻特性（分度表详见附录一）-200<t<0 ℃ R t =R 0[1+At+Bt 2+C(t-100)t 3] 0<t<850 ℃ R t =R 0（1+At+Bt 2） R t 在t℃时的电阻值 R 0 在0℃时的电阻值温度/电阻曲线图TCR=0.003851时的系数值 表2系数 ABC数值3.9083×10-3℃-1-5.775×10-7℃-2-4.183×10-12℃-4测量误差 表3 级 别 零度时阻值误差 %Ω温度误差 ℃ 温度系数TCR 误差Ω/Ω/℃1/3 B ±0.04 ±(0.10+0.0017|t|) （-7.0-30△t 0）×10-6≤△a≤（7.0-30△t 0）×10-6 A ±0.06 ±(0.15+0.002|t|) （-7.0-23△t 0）×10-6≤△a≤（7.0-23△t 0）×10-6 B ±0.12±(0.30+0.005|t|)（-14-21△t 0）×10-6≤△a≤（14-21△t 0）×10-6误差数据表 表4 1/3 B 级A 级B 级温度 ℃ 标准电阻值 Ω温度误差 ℃ 阻值误差 Ω温度误差 ℃阻值误差 Ω温度误差 ℃ 阻值误差 Ω-200 18.52 0.44 0.16 0.55 0.24 1.3 0.56 -100 60.26 0.27 0.10 0.35 0.14 0.8 0.32 0 100.00 0.10 0.04 0.15 0.06 0.3 0.12 100 138.51 0.27 0.10 0.35 0.13 0.8 0.30 200 175.86 0.44 0.16 0.55 0.20 1.3 0.48 300 212.05 0.61 0.23 0.75 0.27 1.8 0.64 400 247.09 0.78 0.30 0.95 0.33 2.3 0.79 500 280.98 0.95 0.36 1.15 0.38 2.8 0.93 600 313.71 1.12 0.43 1.35 0.43 3.3 1.06 650 329.641.200.461.450.463.51.1350100150200250300350-200-100100200300400500600700温度℃Ω阻值铂电阻传感器的稳定性铂电阻传感器有良好的长期稳定性,典型实验数据为：在400℃时持续300小时,0℃时的温度漂移为0.02℃。
铂热电阻的工作原理
铂热电阻的工作原理
铂热电阻是一种温度传感器，其工作原理基于铂电阻温度系数的特性。
铂热电阻元件由纯铂丝制成，丝的电阻随温度变化而变化。
根据电阻值的变化，可以推断出被测量物体的温度。
当铂热电阻置于待测温度下时，铂丝的电阻会因温度而变化。
这是由于铂的电阻随温度的变化呈线性关系，即铂电阻温度系数（platinum resistance temperature coefficient，PTC）在一定温度范围内保持稳定。
PT100是一种常见的铂热电阻标准型号，其电阻在0℃时为100欧姆，并且在每升高1℃时，电阻值增加约0.385欧姆。
测量铂热电阻的方法是通过电导测量，即通过测量流经铂热电阻的电流和测得的电压差来计算电阻值。
通常使用恒流源来提供恒定的电流，测得的电压差通过电路进行处理后，可以得到电阻的值。
根据电阻-温度曲线，可以反推出被测量物体的温度。
铂热电阻具有精度高、稳定性好、可靠性高的特点，广泛应用于各个领域的温度测量。
在实际应用中，还需要注意保护铂热电阻免受恶劣环境条件的影响，避免对其工作产生干扰。
铂热电阻 结构
铂热电阻结构铂热电阻，又叫铂电阻、热电偶，是指利用铂的温度系数来制造的一种温度传感器。
它由铂导线和一种或多种金属导线（一般为铠线），通过加热和冷却来检测温度变化。
铂热电阻由铂线和绝缘体组成，工作时铂线一端热源受热产生热电动势（p），另一端连接电表或电子器件检测温度，产生热电功（e），其原理是基于材料产生的温度差所产生的电势差。
铂热电阻的检测精度可以达到0.1℃，应用范围很广，比如汽车热季节控制系统、空调、冰箱、工业温度控制等领域都需要使用。
1.铂电阻元件：铂电阻元件是由高纯度铂线制成，它的线径和长度不同，以满足不同的温度范围和检测精度要求。
铂线的纯度越高，热电偶的线性和稳定性越好，价格也越贵。
2.绝缘层：绝缘层是由高温陶瓷材料制成，主要作用是隔离铂导线，防止铂导线和金属保护管之间发生感应电势和热扰动。
3.金属保护管：金属保护管是保护铂电阻元件的一个部分，它的作用是隔离铂电阻元件和外界环境，保护铂电阻元件不受损坏和腐蚀。
4.连接头：连接头由两部分组成，一部分是固定在金属保护管上的，另一部分可旋转固定在连接线上，它的作用是将铂电阻元件和连接线连接起来，并提供一个通电的接口。
铂热电阻的结构是由铂电阻元件、绝缘层、金属保护管和连接头四部分组成的。
铂热电阻在工业中有着广泛的应用，比如在炼油、化工、机械制造等领域，铂热电阻被用于测量流体、气体、蒸汽和液体等的温度，以保证产品的质量和工艺的稳定性。
在医疗、能源、交通等领域，铂热电阻也发挥着重要的作用。
1.避免温度偏差：铂热电阻的检测精度非常高，但如果工作温度和设计温度偏差过大，会影响其精度和稳定性。
在使用铂热电阻时，需要根据具体的工作环境选择合适的型号，保证温度控制精度。
2.避免机械和化学损伤：铂热电阻的电阻元件是非常脆弱的，容易受到机械振动和化学腐蚀的影响。
在使用的时候，需要将铂热电阻固定在稳定的位置上，并避免与腐蚀性介质接触或碰撞。
3.定期校准：铂热电阻的精度和稳定性会随着使用时间的增加而下降，因此需要定期进行校准。
铂电阻接线方法
铂电阻接线方法
哇塞，铂电阻接线方法可真是个重要的事儿啊！
首先，来说说铂电阻接线的具体步骤。
先把铂电阻的引出线与测量仪表相连接，一般有两线制、三线制和四线制三种接法。
两线制比较简单，就是把铂电阻的两端直接接到测量仪表上，但这种方法测量精度相对较低。
三线制就稍微复杂点啦，需要把铂电阻的一端接到电源上，另一端接到测量仪表上，中间再引出一根线接到一个固定的电阻上，这样可以有效消除引线电阻的影响，提高测量精度呢。
四线制那就是更高级的啦，它是把铂电阻的两端分别用两根线接到测量仪表上，这样可以完全消除引线电阻的影响，测量精度超高的哟！在接线过程中，一定要注意接线的牢固性，可别松松垮垮的呀，不然会影响测量结果的。
还要注意防止短路和断路哦，这可不能马虎！
然后说说这个过程中的安全性和稳定性。
哇，这可太重要啦！如果接线不规范，那可能会导致测量不准确，甚至引发安全问题呢！所以一定要认真对待呀。
只有保证了接线的安全和稳定，才能让铂电阻正常工作，给出准确可靠的数据呀。
再讲讲铂电阻的应用场景和优势。
它的应用场景那可多了去啦，像什么温度测量啦、工业自动化啦、科研实验啦等等。
它的优势也是很明显的呀，测量精度高、稳定性好、响应速度快，这些优点让它在很多领域都大显身手呢！
来看看实际案例吧。
在一个工业生产线上，通过使用铂电阻准确地测量了温度，从而实现了对生产过程的精确控制，大大提高了产品的质量和生产效率呢！这效果，简直太棒啦！
总之，铂电阻接线方法一定要掌握好呀，这关系到测量的准确性和可靠性呢！可不能小瞧它哟！。
铂电阻温度传感器原理
铂电阻温度传感器原理一、铂电阻温度传感器的工作原理铂电阻温度传感器利用铂电阻的温度特性来测量温度。
在铂电阻温度传感器中，通常使用纯度高、稳定性好的铂电阻作为探头材料。
铂电阻的电阻值随着温度的变化而变化，利用这个特性可以间接地推算出温度的变化。
具体来说，铂电阻温度传感器是通过测量电阻值变化来确定温度的。
当温度发生变化时，铂电阻的电阻值也会发生相应的变化。
根据铂电阻的温度特性曲线，可以将电阻值与温度之间建立一个对应关系。
通过测量电阻值的变化，可以推算出温度的变化。
二、铂电阻温度传感器的特点1. 稳定性好：铂电阻材料具有较高的稳定性，能够长期保持较高的精度和稳定性。
2. 精度高：由于铂电阻温度传感器采用了高纯度的铂电阻材料，并且通过精确的校准和补偿，因此具有较高的温度测量精度。
3. 温度范围广：铂电阻温度传感器的温度范围通常可以达到-200℃到1000℃，适用于多种温度环境下的测量。
4. 响应速度快：铂电阻温度传感器的响应速度较快，可以快速反应温度变化，适用于需要实时温度监测的场景。
5. 抗干扰能力强：铂电阻温度传感器具有较强的抗干扰能力，能够在干扰信号较强的环境下正常工作。
三、铂电阻温度传感器的应用领域铂电阻温度传感器广泛应用于工业控制、科学研究、医疗设备、电力设备等领域。
具体应用包括但不限于以下几个方面：1. 工业自动化：铂电阻温度传感器可用于工业自动化控制系统中，用于监测和控制温度，保证生产过程的稳定性和安全性。
2. 环境监测：铂电阻温度传感器可用于环境监测系统中，用于监测室内外的温度变化，提供数据支持给楼宇自动化系统，实现舒适的室内环境。
3. 实验研究：铂电阻温度传感器可用于实验室中的温度测量，提供准确的温度数据，帮助科研人员进行实验研究。
4. 医疗设备：铂电阻温度传感器可以被应用于医疗设备中，如体温计、手术台等，用于监测患者的体温变化，提供准确的体温数据。
总结：铂电阻温度传感器利用铂电阻的温度特性来测量温度，具有稳定性好、精度高、温度范围广、响应速度快、抗干扰能力强等特点。
铂电阻资料
-
200
300
400
500
温度/电阻曲线图
TCR=0.003851 时的系数值
系数
A
B
数值
3.9083×10-3℃-1
-5.775×10-7℃-2
600
700
温度℃
表2 C -4.183×10-12℃-4
测量误差 级别
1/3DIN B A B
误差数据表(绝对值)
温度 ℃ 标准电阻值 Ω
铂电阻的自热和测试电流 常规产品的测试电流:Pt100 为 1mA, Pt1000 为 0.5mA,实际应用时测试电流不应超过允许值，例如 Pt100 当测试电流为 1mA
时，温升为 0.05℃; 当测试电流为 5mA 时，温升为 2.2℃,并且自热温升的数据同产品的结构也有很大的关系，如保护管的直 径，内部填充物的种类，测试条件等。 引出导线规格 两线制
公称压力 一般是指在常温下，保护管所能承受的不至破裂的静态外压。承压数值的大小同保护管的材料、直径、壁厚、焊缝强度等
密切相关，例如直径 4mm 壁厚 0.5mm 的不锈钢管，通常可以承受 10MPa 的压力。
综合误差 温度传感器在测量过程中的主要误差来源:传感器对分度表的误差，绝缘不良引起的误差，线路电阻引起的误差，测量仪
铂电阻温度传感器
综述 温度是表征物体冷热程度的物理量,它可以通过物体随温度变化的某些特性（如电阻、电压变化等特性）来间接测量，通
过研究发现，金属铂(Pt)的电阻值随温度变化而变化,并且具有很好的重现性和稳定性，利用铂的此种物理特性制成的传感器 称为铂电阻温度传感器，通常使用的铂电阻温度传感器零度阻值为 100Ω，电阻变化率为 0.3851Ω/℃。铂电阻温度传感器精 度高，稳定性好，应用温度范围广，是中低温区（-200～650℃）最常用的一种温度检测器，不仅广泛应用于工业测温，而且 被制成各种标准温度计（涵盖国家和世界基准温度）供计量和校准使用。
PT铂电阻（精品）
设计原理pt100是铂热电阻，简称为：PT100铂电阻，它的阻值会随着温度的变化而改变。
PT后的100即表示它在0℃时阻值为100欧姆，在100℃时它的阻值约为138.5欧姆。
它的工业原理：当PT100在0摄氏度的时候他的阻值为100欧姆，它的的阻值会随着温度上升它的阻值是成匀速增涨的。
[PT100分度表-50度80.31欧姆-40度84.27欧姆-30度88.22欧姆-20度92.16欧姆-10度96.09欧姆0度100.00欧姆10度103.90欧姆20度107.79欧姆30度111.67欧姆40度115.54欧姆50度119.40欧姆60度123.24欧姆70度127.08欧姆80度130.90欧姆90度134.71欧姆100度138.51欧姆110度142.29欧姆120度146.07欧姆130度149.83欧姆140度153.58欧姆150度157.33欧姆160度161.05欧姆170度164.77欧姆180度168.48欧姆190度172.17欧姆200度175.86欧姆~~~度~~.~~ 欧姆阻值会随着温度的匀速有规律的增长组成的部分常见的pt1oo感温元件有陶瓷元件，玻璃元件，云母元件，它们是由铂丝分别绕在陶瓷骨架，玻璃骨架，云母骨架上再经过复杂的工艺加工而成。
薄膜铂电阻薄膜铂电阻：用真空沉积的薄膜技术把铂溅射在陶瓷基片上，膜厚在2微米以内，用玻璃烧结料把Ni（或Pd）引线固定，经激光调阻制成薄膜元件。
pt100铂热电阻技术性能介绍：测量温度范围：-200℃～850℃公称压力：1.6Mpa分度号：Pt10/Pt50/Pt100/Pt200/Pt300Pt500/Pt1000/Pt2000.采用德国ABB薄膜铂热电阻元件，精度等级：A级(0.15＋0.002t) and B级(0.3＋0.005t)电阻类别：薄膜铂电阻/厚膜铂电阻/陶瓷铂电阻云母铂电阻/玻璃铂电阻。
标准安装螺纹：M8,M10,M12,M16....其它等保护管材料:1Cr18NI9Ti、304L、316、Incone1600310、高铝质、刚玉管(1600度)。
标准二等铂电阻
标准二等铂电阻
标准二等铂电阻（Standard Platinum Resistance）是一种用来测量温度的电阻材料。
它的英文缩写是SPRT（Standard Platinum Resistance Thermometer）。
标准二等铂电阻是以纯度较高的铂金为材料制成的，因为铂金具有良好的稳定性和线性特性。
在温度测量中，标准二等铂电阻被广泛应用于科学实验室以及工业领域。
它的测量范围通常在-200℃至1000℃之间，精度可以达到0.001℃。
标准二等铂电阻的工作原理是利用铂电阻的电阻值与温度之间的线性关系。
通过测量电阻值，可以反推出温度值。
为了保证测量的准确性，标准二等铂电阻必须经过严格的校准和测试。
标准二等铂电阻通常以电阻值的方式来表示温度，例如100欧姆表示0℃。
温度的测量可以通过将标准二等铂电阻与一个精确的测量电路连接，通过测量电路读取电阻值，再将其转换为温度值。
标准二等铂电阻的使用在许多工业和科学应用中非常重要。
它可以用于温度控制、环境监测、实验室研究等领域。
pt100铂电阻说明书
pt100铂电阻说明书
一、产品概述
PT100是一种采用铂丝绕制的温度传感器，由于其具有良好的稳定性和线性度，被广泛应用于各种温度测量和控制系统。
本说明书将为您介绍PT100铂电阻的基本原理、使用方法、注意事项以及常见问题解决方案。
二、工作原理
PT100铂电阻的阻值随温度变化而变化，温度升高，阻值增大。
其阻值与温度之间的关系符合PT100分度表，具有很高的线性度。
通过测量PT100的阻值，可以精确地得到相应的温度值。
三、使用方法
1. 安装：将PT100插入测量设备的相应接口，确保连接牢固。
2. 供电：为PT100提供稳定的直流电源，一般采用5V或10V供电。
3. 信号输出：通过测量PT100的阻值，可以得到相应的温度值。
常见的信号输出方式有模拟量输出和数字量输出。
4. 校准：定期对PT100进行校准，以确保测量精度。
四、注意事项
1. 避免PT100在高温环境下长时间工作，以防对传感器造成损坏。
2. 避免在有腐蚀性气体的环境中使用PT100，以防对传感器造成
腐蚀。
3. 定期检查PT100的连接线路，确保线路连接良好。
4. 在使用过程中，应避免对PT100进行剧烈的震动或冲击，以防影响测量精度。
五、常见问题及解决方案
Q：PT100的阻值异常？
A：检查电源是否正常，检查线路是否连接良好，如仍无法解决问题，请联系厂家进行检修。
Q：测量的温度值不准确？
A：检查PT100是否正确安装，检查测量设备的校准是否正确，如仍无法解决问题，请联系厂家进行检修。
端面铂电阻
端面铂电阻简介端面铂电阻，又称平面铂电阻，是一种常见的温度传感器，广泛应用于工业自动化、能源管理、电力监测等领域。
它是以铂电阻元件为基础的一种传感器。
铂电阻具有很高的温度稳定性、精度高、线性好等特点，因此广泛应用于温度测量中，其中端面铂电阻是一种比较常见的铂电阻。
工作原理端面铂电阻是一种温度传感器，它的工作原理是基于铂材料的电阻随着温度的升高而发生变化。
铂电阻的电阻值随着温度的升高而降低，因此可以根据电阻值的变化来测量温度的变化。
端面铂电阻的铂元件表面是平面的，可以直接与被测温度物体接触，因此它的测量精度比较高。
特点1.精度高：铂电阻具有很高的温度稳定性和精度，并且线性好。
2.范围广：端面铂电阻的测量范围可以达到-200℃至+1000℃。
通常我们用的是铂电阻温度传感器的测量范围为-50℃至500℃。
3.响应速度快：端面铂电阻的响应速度很快。
铂电阻元件直接接触被测温度物体，因此可以及时响应温度变化。
响应速度一般为几毫秒至几十毫秒。
4.稳定性好：铂电阻元件具有良好的稳定性。
它的使用寿命长，一般可以使用多年而无需更换。
应用端面铂电阻广泛应用于各种温度测量中，包括工业自动化、能源管理、电力监测等领域。
它通常被用于测量环境温度、液体温度、气体温度、固体温度等应用场景。
铂电阻温度传感器的优点在于它的测量精度高、响应速度快、稳定性好等特点，因此被广泛应用于各种领域中。
小结端面铂电阻作为一种常见的温度传感器，具有精度高、范围广、响应速度快、稳定性好等特点，被广泛应用于工业自动化、能源管理、电力监测等领域。
铂电阻的电阻值随着温度变化而变化，利用这一特性可以测量温度的变化。
铂电阻元件表面是平面的，可以直接与被测温度物体接触，因此它的测量精度比较高。
端面铂电阻的测量范围可以达到-200℃至+1000℃，响应速度很快，稳定性好，使用寿命长。
金属铂电阻
金属铂电阻
一、金属铂电阻介绍
金属铂电阻是一种特殊的热敏电阻，它由一种名为“白金（Pt）”的金属制成，其表面布满了微小的孔洞，因此它可以大大改善热散的效率，避免热散损失带来的影响，从而充分发挥热散能力的优势。
它的主要特点是具有高热稳定性，热敏电阻可以以非常高的热稳定性工作，而且显示出减少温度漂移的作用，当环境温度变化时，金属铂电阻可以不受影响，因此它可以保持在稳定的温度状态下工作。
二、金属铂电阻的应用
金属铂电阻主要用于高精度的电子测量和控制仪器、变送器、流量计、熔断器、压力开关和温度控制系统等，用于在不同温度条件下提供准确的测量和控制。
它还可以用于原子能研究、流体研究、腐蚀研究和高温研究等高科技领域的应用，以及电缆电流测试、全自动电抗测量、温度温度测量和植入性控制系统等。
三、金属铂电阻的优缺点
（1）优点：
①金属铂电阻具有高热稳定性，具有减少温度漂移的功能，不受环境温度变化的影响；
②它能够在较高温度（最高可达1700摄氏度）下连续工作；
③它具有抗腐蚀能力，能够防止各种腐蚀性气体；
④它具有良好的耐磨性和耐腐蚀性；
（2）缺点：
①金属铂电阻的成本较高；
②它的抗振动性不佳；
③铂元素的价格受到世界市场的大幅波动。
四线制铂电阻计算
四线制铂电阻计算
一、概述
铂电阻是一种测量电阻值的重要工具，常用于电子电路的诊断和维护。
四线制铂电阻也称为可编程铂电阻，它具有可编程特性，可以根据用户需
求调节电阻值，从而实现自动化控制。
二、用四线制铂电阻计算原理
四线制铂电阻计算原理主要是利用四线制铂电阻的电路接法，接法为
2-2-2-2，即在四根线极之间有4个可编程接点（1、2、3、4），我们可
以利用这4个接点通过改变其中的连接方式调整铂电阻值，然后以如下的
公式计算得到测量值：
R=R1（N1/N4）+R2（N2/N4）+R3（N3/N4）
其中R1、R2、R3为铂电阻不同接点对应的电阻值，N1、N2、N3、N4
为接点的编码值，一般N4取8
四线制电阻可以使用以下公式来计算：
R=R1（N1/N4）+R2（N2/N4）+R3（N3/N4）
其中R1、R2、R3为铂电阻不同接点对应的电阻值，N1、N2、N3、N4
为接点的编码值，一般N4取8
例如：一个4线制铂阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Pt100薄膜铂电阻发布时间：2010-12-23 | 浏览次数：4194产品编号：122311132616产品名称：Pt100薄膜铂电阻规 格：3.2×1.6×1.0 5.0×2.0×1.0产品备注：用户有特殊要求，可在订货合同中注明。
产品类别：铂电阻元件PT100A 薄膜铂电阻是由Heraeus 公司出厂.根据不同使用范围,传感器分为四组主要类型,用于超低温测量(始于 -196 °C),低温测量(到 +400 °C),中温测量(到 +600 °C)及高温测量(到 +1000°C)。
为100, 200, 500, 1000 和 10000 Ohm 的电阻值可供使用。
原材料的化学稳定性,经检测的纯净度和均匀度为获得长期稳定性和在数千次测量循环中的重复测量性提供重要基础。
Heraeus 公司的特殊釉几乎使产品不受湿度,气候或其他环境的影响。
在布线温度传感器元件这组产品中包括了特别微小的传感器类型,它用于内部直径很小的保护管中。
这一类产品中还包括带连接线的传感器,通过 HD 和 HA 薄膜技术系列的当前类型可替换常规的绕线铂金温度探针。
Heraeus 公司凭借其广泛的知识基础可在任何时候根据客户需求特别开发用户定制产品。
一般技术信息下面给出了一些参数的详细说明，他们在铂金薄膜传感器运行过程中对其产生影响:测量电流和自热电源电流会加热铂金薄膜传感器。
所导致的温度测量误差按照下式计算：Δt = P*SP，功率损失= I2RS，自加热系数单位是K/mW。
数据表上指定了各个产品的自热系数。
自热由铂金薄膜传感器和周围介质的热接触决定。
如果对环境的热传导效率很高，则会得到较高的实测电流。
铂金薄膜传感器未设置实测电流的下限。
它们很大程度上取决于应用。
我们建议:在100 Ohm: 最大值为 1 mA在500 Ohm: 最大值为0.7 mA在1000 Ohm: 最大值为0.3 mA在2000 Ohm: 最大值为0.25 mA在10000 Ohm: 最大值为0.1 mA热反应时间热反应时间是铂金薄膜传感器在与电阻变化起反应时而发生温度变化所需的时间，电阻变化符合一定比例的温度变化。
DIN EN 60751 建议采用的时间能达到50 %和90 %的变化。
t0.5和t0.9是指数据表中0.4 或2.0 m/s的水流和空气流。
如要换算到其他介质和温度，可在VDI/VDE 3522手册的帮助下实施。
根据DIN EN 60751得出100Ω铂金温度传感器的基本值°C ΩΩ/°C °C ΩΩ/°C °C ΩΩ/°C °C ΩΩ/°C-200 18,52 0,432 70 127,08 0,383 340 226,21 0,352 610 316,92 0,320-190 22,83 0,429 80 130,90 0,382 350 229,72 0,350 620 320,12 0,319-180 27,10 0,425 90 134,71 0,380 360 233,21 0,349 630 323,30 0,318-170 31,34 0,422 100 138,51 0,379 370 236,70 0,348 640 326,48 0,317-160 35,34 0,419 110 142,29 0,378 380 240,18 0,347 650 329,64 0,316-150 39,72 0,417 120 146,07 0,377 390 243,64 0,346 660 332,79 0,315-140 43,88 0,414 130 149,83 0,376 400 247,09 0,345 670 335,93 0,313-130 48,00 0,412 140 153,58 0,375 410 250,53 0,343 680 339,06 0,312-120 52,11 0,409 150 157,33 0,374 420 253,96 0,342 690 342,18 0,311-110 56,19 0,407 160 161,05 0,372 430 257,38 0,341 700 345,28 0,310-100 60,26 0,405 170 164,77 0,371 440 260,78 0,340 710 348,38 0,309-90 64,30 0,403 180 168,48 0,370 450 264,18 0,339 720 351,46 0,308-80 68,33 0,402 190 172,17 0,369 460 267,56 0,338 730 354,53 0,307-70 72,33 0,400 200 175,86 0,368 470 270,93 0,337 740 357,59 0,305-60 76,33 0,399 210 179,53 0,367 480 274,29 0,335 750 360,64 0,304-50 80,31 0,397 220 183,19 0,365 490 277,64 0,334 760 363,67 0,303-40 84,27 0,396 230 186,84 0,364 500 280,98 0,333 770 366,70 0,302-30 88,22 0,394 240 190,47 0,363 510 284,30 0,332 780 369,71 0,301-20 92,16 0,393 250 194,10 0,362 520 287,62 0,331 790 372,71 0,300-10 96,09 0,392 260 197,71 0,361 530 290,92 0,330 800 375,70 0,2980 100,00 0,391 270 201,31 0,360 540 294,21 0,328 810 378,68 0,29710 103,90 0,390 280 204,90 0,358 550 297,49 0,327 820 381,65 0,29620 107,79 0,389 290 208,48 0,357 560 300,75 0,326 830 384,60 0,29530 111,67 0,387 300 212,05 0,356 570 304,01 0,325 840 387,55 0,29440 115,54 0,386 310 215,61 0,355 580 307,25 0,324 850 390,48 0,29350 119,40 0,385 320 219,15 0,354 590 310,49 0,32360 123,24 0,384 330 222,68 0,353 600 313,71 0,322热电效应铂金薄膜传感器不生产热电力。
震动和冲击铂金薄膜传感器是固体部件，抗振动和抗冲击性强。
制约因素一般是安装方式。
铂金薄膜传感器是否安装合格,检验范围是:抗振动性:在10 Hz到 2 kHz的范围内为40 g加速度抗冲击性:100 g, 8 ms 半正弦波基本传感器的一般电子参数电感: < 1µH电容: 1 到 6 pF绝缘: >在20°C时, >10 MOhm在500°C时, >1 MOhm抗高压性: 20°C时,>1000 V500°C时,> 25 V机械负载能力铂薄膜传感器对机械负载敏感,在极端条件下，能导致破裂,玻璃盖或陶瓷基板破碎。
处理不当或不合适的安装程序可能导致测量信号的永久性变化。
按照MIL 833 和IEC 40046标准,在制造过程中,连接导线要承受拉力和断裂测试。
在导线为镍/铂包裹时,当Faxial > 8 N(无玻璃陶瓷密封连接埠)时,则该产品通过检验。
重复性Heraeus公司的铂金薄膜传感器因其信号的重复准确性高而品质出众。
分类精度公差根据DIN EN 60751标准，Heraeus公司在B级精度公差,此外还在A级和1/3 DIN(见下表)范围内供应铂金薄膜传感器。
用Δt = ±1/a (0,3°C + 0,005 Itl) 当 a = 1, 2 或3时计算比例限制公差100Ω 铂金传感器的极限偏差温度°C 极限偏差A级B级°C Ohm °C Ohm-200 ±0,55 ±0,24 ±1,3 ±0,56-100 ±0,35 ±0,14 ±0,8 ±0,320 ±0,15 ±0,06 ±0,3 ±0,12100 ±0,35 ±0,13 ±0,8 ±0,30200 ±0,55 ±0,20 ±1,3 ±0,48300 ±0,75 ±0,27 ±1,8 ±0,64400 ±0,95 ±0,33 ±2,3 ±0,79500 ±1,15 ±0,38 ±2,8 ±0,93600 ±1,35 ±0,43 ±3,3 ±1,06650 ±1,45 ±0,46 ±3,6 ±1,13700 ±3,8 ±1,17800 ±4,3 ±1,28850 ±4,6 ±1,34在0°C 到100°C的范围内,也可在最大值为Δt = 0,1 K的公差组中选择铂金薄膜传感器。
如果此类公差的传感器价格过高,也可使用其他公差精确度。
铂金温度传感器的公差基础值在DIN EN 60751 中已明确给出。
下列适用于:B级:Δt=±(0.3°C + 0.005 Itl)A级:Δt=±(0.15°C + 0.002 Itl)根据我们自己的定义:等级为1/3 DIN:Δt=±1/3 (0.3°C + 0.005 Itl),2B级:Δt=±2(0.3°C + 0.005 Itl)长期稳定性由于长期运作或温度冲击,温度传感器的老化作用能够对传感器信号的准确性和可重复性起到负面影响。
