电热恒温鼓风干燥箱使用说明书

电热恒温鼓风干燥箱操作说明

电热恒温鼓风干燥箱
1、将干燥箱安放在室内干燥水平处。

2、接通电源，在温控器的数字显示调节仪上设定所需的温度值，开启加热开关（当所需温度高于150℃时，开启高温档开关）。

此时烘箱开始工作，仪表绿指示灯亮。

同时可开启鼓风机开关，使鼓风开始工作（鼓风机连续工作不能超过5小时）。

3、当温度升至所设定温度值时，绿指示灯灭红指示灯亮；当温度低于设定温度值时，红指示灯灭绿指示灯亮；指示灯交替明灭时即为恒温定点（恒温点时温度有可能继续上升，此为烘箱内余热影响，约30min后自然稳定），周而复始，可使烘箱内温度保持在设定温度值。

4、温度恒温后，可根据试验需要，使烘箱做一定时间的恒温。

在此过程中，可依靠烘箱内温控器自动控温，不需要加以人为管理。

5、欲观察烘箱内试样情况，可从箱门中间玻璃观察孔查看或开启箱门（不宜经常开启箱门，以免影响恒温，并且当温度升至300℃时，开启箱门可能会使带有内安装的玻璃门因急骤冷却而破裂）。

电热恒温鼓风干燥箱作业指导书

2.断开闸刀开关。
3.门打开，自然冷却至80℃以下，物品可以拿出。
仪器使用要求
2、设定旋钮，使显示屏上显
示所需的温度；
3 将状态开关拨置“测量”处，此时显示工作室温度。
鼓风机运转，超温时铃声响。
4
加热
1、转换开关旋至“2”位置；
2、闭合鼓风机开关；
3、待工作室温度接近设定时，可将转换开关旋至“1”
位置；
4、关闭箱顶排气阀。
仪器使用要求
5
工作结束
1.人工记时，完毕后，按下
红色按钮；
2.物品搁板的载重平均负荷为45kg/㎡；
3.将带有易燃、易挥发性及易爆的物品放入箱内，以免引起爆炸。
2
接通电源
1.装闸刀开关一只；
2.电前先查本箱的电气性
能；
3.接通电源后，超温报警指示灯亮，电源供电正常。
仪器使用要求
2
4.警铃响.按下绿色按钮，警
铃停。
仪器操作要求
3
设定温度
1、将状态开关拨置“设定”；
文件名称
电热恒温鼓风干燥箱作业指导书
版本
文件层次
三层文件
文件编号
分发号
制定
审核
复核
批准
归属部门
批准日期
试行日期
发行
（安全、成败、易做）
1
操作前准备
1.转换开关打到“断”位置；
2.将物品放置烘箱试品上，
关上箱门；
3.打开箱顶上排气阀。
1.内物品放置勿过挤，须留有空间，以利空气循环。

电热恒温鼓风干燥箱(存放干燥剂)操作说明书

設備名稱
電熱恆溫鼓風干燥箱
設備功能
存放干燥劑等
文件編號
設備型號
DHG-9023
廠商
版本
A0
一﹑操作說明
1.接通Байду номын сангаас源(220V)。
2.把需要干燥處理的物品放入干燥箱內﹐關好箱門。
3.把電源開關撥到“1”處﹐電源指示燈亮﹐控溫儀上有數字顯示。
4.將風門旋鈕旋至“Z”處﹐若被干燥物比較潮濕﹐可將風門旋至“三”處﹐待潮濕的空氣排出后再關閉風門。
5.控溫儀參數出廠前已調整好﹐切勿隨意調整﹐以免影響機器精度。
6.干燥結束后﹐把電源開關撥至“0”處﹐待溫度降低后再取干燥物﹐以免燙傷。
三﹑維護與保養
1.定期對干燥箱內﹑外進行清潔。
2.定期測量實際溫度與設置溫度是否相符。
核准
審核
制作
日期
5.溫度設定
a﹑先按設定功能鍵SET﹐進入設定狀態SV﹐SV數字閃爍。
b﹑如需設定溫度150℃﹐先按光標移位鍵“”﹐將光標移位至百位上﹐然后按“△”鍵或“▽”鍵使百位數字為“1”﹐移動光標依次設定十位﹑個位和分位數字﹐使設定溫度顯示為 150℃﹐按功能鍵“SET”確認﹐溫度設定完成。
6.定時設定
當PV窗顯示T1時﹐進入定時設定﹐SV窗為0000時﹐即表示定時器不工作﹐如需定時1小時﹐可用光標移位鍵配合加減鍵﹐把SV窗設定為0060﹐定時2小時﹐設定為0120﹐以此類推﹐設定結束后﹐按確認鍵退出。
7.設定結束后﹐各項數據長期保存﹐此時干燥箱進入升溫狀態﹐加熱指示燈亮﹐當箱內溫度接近設定溫度時﹐加熱指示燈忽亮忽暗﹐反復多次﹐機器進入恆溫狀態。
二﹑注意事項
1.干燥箱外殼須接地良好﹐以免觸電。

电热恒温鼓风干燥箱使用说明书范文

电热恒温鼓风干燥箱使用说明书电热恒温鼓风干燥箱使用说明书二、适用范围供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。

三、技术指标台式DHG-9003型四、结构概述DHG型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。

干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。

台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。

工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。

干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。

箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。

当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量经过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。

台式和立式大容积鼓风干燥箱风门调节器能经过开启风门调节旋钮，调节箱内进入空气量。

微电脑智能控制仪，采用自整定PID技术，与传统PID控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。

使用轻触按键设定参数，操作方便。

五、只能控温仪的面板功能及操作流程1 2 3 41、箱内温度显示PV2、加热指示灯3、上限报警指示灯4、自整定指示灯5、功能键SET6、移位键7、减键＜▽△操作流程注：参数设定后，应按功能键“SET”约五秒确认，否则30秒后程序自动退出，参数设定无效。

六、使用方法1.把需要干燥的物品放入干燥箱内，管好箱门，台式干燥箱把风门调节旋钮旋到“Z”处。

电热恒温鼓风干燥箱使用说明书

电热恒温鼓风干燥箱使用说明书二、适用范围供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。

三、技术指标台式DHG-9003型四、结构概述DHG 型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制范围分为不同规格、品种。

干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室内设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。

台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱内加热物品。

工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。

干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。

箱内加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。

当接通干燥箱电源时，电动机即同时运转，将直接置于箱内底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。

台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱内进入空气量。

微电脑智能控制仪，采用自整定PID 技术，与传统PID 控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱内温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。

使用轻触按键设定参数，操作方便。

五、只能控温仪的面板功能及操作流程1 2 3 4 5 61、箱内温度显示PV2、加热指示灯3、上限报警指示灯4、自整定指示灯5、功能键SET6、移位键7、减键8、加键 9、设定问多显示SV ▽△操作流程注：参数设定后，应按功能键“SET ”约五秒确认，否则30秒后程序自动退出，参数设定无效。

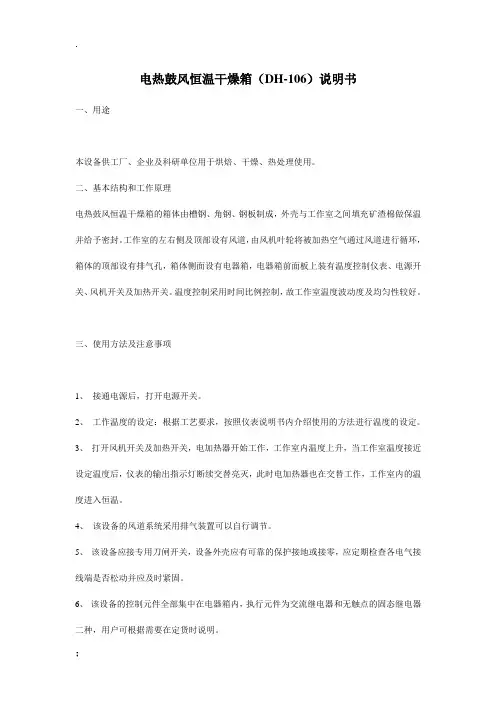

电热鼓风恒温干燥箱(DH-106)说明书

电热鼓风恒温干燥箱（DH-106）说明书一、用途本设备供工厂、企业及科研单位用于烘焙、干燥、热处理使用。

二、基本结构和工作原理电热鼓风恒温干燥箱的箱体由槽钢、角钢、钢板制成，外壳与工作室之间填充矿渣棉做保温并给予密封。

工作室的左右侧及顶部设有风道，由风机叶轮将被加热空气通过风道进行循环，箱体的顶部设有排气孔，箱体侧面设有电器箱，电器箱前面板上装有温度控制仪表、电源开关、风机开关及加热开关。

温度控制采用时间比例控制，故工作室温度波动度及均匀性较好。

三、使用方法及注意事项1、接通电源后，打开电源开关。

2、工作温度的设定：根据工艺要求，按照仪表说明书内介绍使用的方法进行温度的设定。

3、打开风机开关及加热开关，电加热器开始工作，工作室内温度上升，当工作室温度接近设定温度后，仪表的输出指示灯断续交替亮灭，此时电加热器也在交替工作，工作室内的温度进入恒温。

4、该设备的风道系统采用排气装置可以自行调节。

5、该设备应接专用刀闸开关，设备外壳应有可靠的保护接地或接零，应定期检查各电气接线端是否松动并应及时紧固。

6、该设备的控制元件全部集中在电器箱内，执行元件为交流继电器和无触点的固态继电器二种，用户可根据需要在定货时说明。

7、本系列产品的各项技术指标，出厂前均经过实际运行检验，如果用户在工作过程中发现系统控制不稳或控制精度不高可启动仪表自整定功能。

8、本设备为非防爆型干燥箱，勿做易燃易爆品的实验，以免发生危险。

四、主要技术参数1、工作温度范围：室温+10～300℃。

2、温度波动度：≤±1℃。

3、温度均匀性：≤±2.5%。

4、升温时间：≤120分。

5、额定电压：380伏。

6、加热功率：17KW。

7、工作室尺寸：1200×1000×1500mm。

9、外型尺寸：1460×1460×1830mm。

电热恒温鼓风干燥箱使用说明书

电热恒温鼓风干燥箱（智能型带定时）使用说明书上海东麓仪器设备有限公司目录一、示意图示意图 (2)2二、适用范围适用范围 (3)3三、技术指标技术指标 (3)3四、结构概述结构概述 (3)3五、操作步骤操作步骤 (4)4六、温度控制器操作说明温度控制器操作说明 (4)4七、注意事项注意事项 (7)7八、故障处理故障处理 (7)7九、装箱单装箱单 (8)8一、示意图：78911101、箱体2、铭牌3、控制面板4、门拉手5、搁板6、箱门7、温度控制器8、电源指示灯9、风门调节旋钮11、风机开关、风机开关10、电源开关10、电源开关11感谢您购买本公司仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您感谢您购买本公司仪器，在您启用鼓风干燥箱前，请仔细阅读使用说明书，相信它能使您的的鼓风干燥箱发挥最大的功用。

阅读完本说明书后，请将其妥善保管，以便随时查阅。

二、适用范围：供厂矿企业、大专院校、科研及各类实验室等作物品干燥、烘焙、熔腊、灭菌之用。

三、技术指标：注：带“A ”为镜面不锈钢内胆，不带“A ”为镀锌板。

上表中技术参数的测试条件：环境温度2525℃℃、相对湿度不大于85%RH 85%RH、无试样负荷。

、无试样负荷。

测试工具：精度为0.10.1℃℃的标准水银温度计的标准水银温度计((水银头位于工作室内几何中水银头位于工作室内几何中心心)四、结构概述：DHG 系列台式鼓风干燥箱是系列产品，容积有30、50、70、140、240升五种规格。

干燥箱外壳体均采用优质钢板表面烘漆，工作室采用一般镀锌钢板或镜面不锈钢板，工作室内配有两层不锈钢丝制成的搁板，中间层充填超细玻璃棉型号9030(A)101－0(A)9070(A)101－1(A)9140(A)101－2(A)9240(A)101－3(A)电源电压AC220V 50Hz控温范围RT+10～250℃（最低控制温度为50℃）恒温波动度±1℃温度分辨率0.1℃额定功率870W 1570W 2070W 2470W 内胆尺寸(mm)345×325×325450×400×450550×450×550600×550×750外形尺寸(mm)625×510×490740×580×630830×650×730880×770×825型号9035A 9055A 9075A 9145A 9245A电源电压AC220V 50Hz控温范围RT+10～300℃（最低控制温度为50℃）恒温波动度±1℃温度分辨率0.1℃额定功率970W1220W1670W 2170W2570W内胆尺寸(mm)345×325×325425×400×345450×400×450550×450×550600×550×750外形尺寸(mm)625×510×490705×580×530740×580×630830×650×730880×770×825隔热。

电热鼓风干燥箱说明书

电热鼓风干燥箱说明书DHG-9070A 型电热鼓风干燥箱一、安全提示1、本产品必须可靠接地（切不可以零线或中线接地）。

2、在使用前请确认供电电源的电压、频率与产品要求符合。

3、产品使用独立的电源插座，并确认插头、插座接地良好。

4、不允许产品在运行中不关闭电源开关而任意拔掉或插上电源插头。

5、不允许随意接长或剪短产品电源连线。

6、不得放入易燃、易爆、易挥发及产生腐蚀性的物质进行干燥、烘焙。

7、不得触摸产品在80°C 以上高温工作时的箱门、视察窗及周围表面，以防烫伤。

8、不得将手或物件插入进风口或出风口（槽）。

9、不得擅自进行修理，受本公司委托修理的必须由专业人员进行维修。

三、产品的使用1、使用前的准备产品应在下列使用条件中工作：1.1 环境温度：5℃～40℃；相对湿度不大于85%；大气压力：（86～106）KPa；海拔高度不高于2000 米；1.2 周围无强烈震动源及强电磁场存在；1.3 应放置在平稳、水平，无严重粉尘，无阳光直射，无腐蚀性气体存在的室内；1.4 产品周围保留足够空间间隙，如右上图所示，不易放在火灾报警器下方；1.5 产品供电电源电压见技术指标（附表一～表三）；1.6 合理放置，调整隔板位置及数量，放入工作物品，必须保持上下四周有一定空隙（>100mm）, 重量以隔板不被压弯变形为宜。

2、开机通电①（PV）显示器（红）显示测量值根据仪表状态显示各类提示符。

②（SV）显示器（绿）显示设定值根据仪表状态显示各类参数值③指示灯AT 灯（绿）与ATME 灯公用，灯亮表示未使用定时器，即ST=0；闪烁表示在运行定时或ST=0 状态下自整定HEAT 加热输出灯（绿），工作输出时亮ALM 偏差报警系统输出灯（红），工作时亮（注：本产品无COLD 制冷功能）④SET 功能键设定值修改参数符号的调出及参数修改的确认。

⑤移位键⑥⑦数字加、减键“↓”用于调整参数数值或进入自整定状态“↑”用于调整参数数值或观察定时运行时间2.1 产品操作面板及控温仪面板布置；2.2 关好箱门，把手应垂直向下；2.3 根据物品的潮湿程度，调整风门至合适位置，“И ”处开启角度最小，“Ξ”处开启角度最大（调节范围为60 度角）。

电热恒温鼓风干燥箱(DHG-9143BS-Ⅲ)使用说明

电热恒温鼓风干燥箱（DHG-9143BS-Ⅲ）使用说明
操作步骤：
1．把需要干燥处理的物品放入干燥箱内，关好箱门。

2．按电源开关键，此时电源指示灯亮，温控仪上有数字显示。

3．温度/时间设定：先按控温仪的“SET”键进入温度设定状态，再按移位键“”配合加键“△”或减键“▽”操作，设定结束需按下功能键“SET”确认并进入时间设定状态，此时时间设定指示灯亮，按同样方法设定所需时间。

设定结束后，按SET键确认退出。

4．设定结束后，各项数据长期保存。

此时干燥箱进入升温状态，加热指示灯亮。

当箱内温度接近设定温度时，控制进入恒温状态。

5．干燥结束后，及时关闭电源，如马上打开箱门取出物品时小心烫伤。

注意事项：
1．干燥箱外壳必须有效接地，以保证使用安全。

2．干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。

3．干燥箱无防爆装置，不得放入易燃易爆物干燥。

4．箱内物品放置切勿过挤，必须留有空间，以利热空气循环。

5．不宜在高压、大电流或强磁场的条件下使用，以免干扰控温仪正常工作。

6．产品外表不准用酸碱及腐蚀性物品来擦洗，箱内用干布定期擦净。

7．每次使用完毕后，应将电源全部切断，经常保持箱内清洁。

8．及时取走自己的物品，注意用电安全，保持实验室清洁，不浪费。

仪器不正常时，及时上报，不得自行处理。

电热恒温鼓风干燥箱使用说明书

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*电热恒温干燥箱使用说明书一、用途本产品适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。

三、结构及工作原理电热恒温鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。

工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。

工作室的内部放有试品搁板，用来放置各种试验物品。

工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。

门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。

电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元件。

为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用：1.经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠，使用方便。

2.基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。

该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。

该温控系统属P.I.D智能控温，性能可靠、使用方便。

3.不锈钢型系列干燥箱还可选用智能程序温度调节仪进行温度的设定、显示与控制。

该温控系统可在多个温度段进行工作温度、恒温温度、升温时间及恒温时间的设定与控制。

该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。

该温控系统属P.I.D智能控温，性能可靠、使用方便。

并可根据实验需要进行编程。

智能型温度调节仪均有超温保护功能。

在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。

电热恒温鼓风干燥箱设备操作说明书

2.5取放物品要求﹕如在烘烤过程中需不定时取放物品时﹐要持续开启设备进行烘烤﹐取放动作尽量快捷﹐避免外部空气直接进入设备烘烤空间内﹐而影响物品干燥度。
3﹑维护与保养﹕
*定期清除干燥箱上的异物﹐保持干净整洁。
注明﹕标有“*”为修改处。
核准
审核
制作
日期
*1.4温度设定在﹕70±5℃﹐干燥3小时。
1.41干燥剂需干燥3小时才能使用﹐要保证先进先出的使用原則﹔
1.42按控温仪的“SET”功能键进入温度设定状态﹐SV显示屏显示一闪一闪﹔
1.43按“ ”移位键调至所需修改的数字上﹐SV显示屏会在所选的数字上闪动﹔
1. 44按“ ”上调键和“ ”下调键选择数字上数值的大小﹔
1.73按“ ”上调键使SV显示屏显示“0001”﹔
1.74按“SET”功能键确定并结束PID自整定控制。
1.8所有设定结束后﹐加热指示灯亮。当箱内温度接近设定温度时﹐加热指示灯忽亮忽熄﹐反
复多次﹐此时箱内温度可控制到恒温状态。
1.9干燥结束后﹐把电源开关拔到“0”处﹐取出被干燥物品。
2﹑ቤተ መጻሕፍቲ ባይዱ意事项﹕
1. 45按“SET”功能键确认并结束温度设定。
1.5上限跟踪报警设定(注﹕设备在出厂时已设定上限温度为10℃﹐一般不要設定﹐如需重新设定按以下方法操作)﹕
1.51按“SET”功能键约5秒钟不放﹐进入上限跟踪报警设定状态﹐PV显示屏上显示“AL1”;
1.52按“ ”移位键调至所需修改的数字上﹐SV显示屏会在所选的数字上闪动﹔
1.65按“SET”功能键确定并结束温度显示值修正设定。
1.7若对控温精度和波动度有较高的要求﹐将采用PID自整定控制﹕
1. 71箱内温度第一次将达到设定温度时﹐按“SET”功能键约5秒钟不放﹐进入设定循环状态﹐PV显示屏上显示“AL1”﹔

电热恒温鼓风干燥箱说明书

若设备温度异常升高，应立即切断电源，并联系专业人员处理。
03
应急处理措施
01
02
03
若设备发生火灾，应立即切断电源，使用干粉灭火器进行灭火，并拨
打火警电话。
现其他紧急情况，应立即停止使用，并联系专业人员进行维
修。
05 常见问题解答
清理堵塞
如果干燥箱内出现异味或者烟雾，可能是由于加热元件或者散热器堵塞所致。请及时清理堵塞物，并保持干燥箱内部通风良好。
联系厂家
如果以上方法都无法解决问题，建议联系干燥箱的厂家或者专业维修人员进行检修和维修。
如何延长干燥箱的使用寿命？
定期保养
定期对干燥箱进行清洁和维护，保持干燥箱内部的整洁和卫生。
01 操作前确保电源线连接良好，无破损，防止触电。
02 避免在潮湿环境下使用，以防设备短路。
03
不要在电热恒温鼓风干燥箱内放置易燃、易爆物品，以防引发火灾。
04
设备应放置在平稳的台面上，防止倾倒。
异常情况处理
01
若设备出现异常声音或气味，应立即停止使用，并检查设备是否正常。
02
若设备出现故障，不要自行拆修，应联系专业人员进行维修。
避免过度使用
不要长时间连续使用干燥箱，以免过度消耗其寿命。
注意存放环境
存放干燥箱的环境应保持干燥、通风良好，避免阳光直射和潮湿环境。
定期检查
定期检查干燥箱的电源线、插头和开关是否完好无损，及时发现并解决潜在问题。
谢谢
THANKS
型号：DHG-9070A
功率：2000W 电源：AC 220V/50Hz
温度范围：室温+5℃~300℃ 温度波动范围：±1℃
02 使用说明

电热恒温干燥箱说明书

电热恒温（鼓风）干燥箱一．设备概况1.设备名称电热恒温（鼓风）干燥箱常被我们称为恒温干燥箱，干燥箱，示意图如下图：电热恒温干燥箱2.产品用途适用于工矿业企业、化验室、科研单位等部门作干燥、熔蜡、灭菌等使用。

但不适用于带挥发物的及易燃易爆的物品置入干燥箱，以免引起爆炸。

3.主要特点1、外壳采用静电喷涂工艺，漆膜稳定可靠；2、可选用多种控温仪表、控温精度高，稳定性能好；3、箱门采用硅胶条密封，密封效果好。

4.技术指标5.结构说明干燥箱通常由型钢薄板构成，箱体内有一供放置试品和工作室，工作室内有试品搁板，试品可置于其上进行干燥，工作室内与箱体外壳有相当厚度的保温层，中以硅棉或珍珠岩作保温材料。

箱门间有一玻璃门或观察口，以供观察作室之情况。

101型鼓风干燥箱内装有鼓风机，工作室内空气借鼓风机促成机械对流。

开启排气阀门可使工作室内之空气得以更换，获得干燥效果，温度用仪表进行自动控温，控温仪、继电器及全部电气控制设备均装于箱侧控制层内，控制层有侧门可以卸下，以备检察或修理线路时用。

箱内工作室左壁与保温层之间有风道，风装有鼓风风叶及导向板，开启电机开关可使鼓风机工作。

电热器装于箱体内工作室下，共分二组即“电源”、“高温”，并有议表指示灯指示加热工作，绿灯亮表示电热器工作，箱内在加热，绿灯灭红灯亮表示加热停止，即恒温状态。

6.使用前的准备1、该箱安放在室内干燥及水平处，不必使用其他固定装置。

2、应在供电线路中安装铁壳闸刀开关一只，供此箱专用，并用比电源线粗一倍之导线作接地线并有效接地。

3、通电前，先检查本箱的电压是否相符，并按总工率换算出电流大小，接上相应规格的电源线。

4、待一切准备就绪，可放入试品，关上箱门，此时即可接上电源，开始工作。

5、不可任意卸下侧门，拢乱或改变线路，唯当该箱发生故障时可卸下侧门。

按线路逐一检查。

如有重大故障时可与本厂及维修点联系。

通电后的使用：6、接上电源后可开启电源加热开关，当所需温度高于150℃可开向高温档。

电热恒温鼓风干燥箱使用说明书

电热恒温鼓风干燥箱使用说明书二、适用围供厂矿企业、大专院校、科研单位及各类实验室等作物品干燥、烘培、熔蜡、灭菌之用。

三、技术指标台式DHG-9003型四、结构概述DHG型鼓风干燥箱是系列产品，按外型分为台式和立式二类，由不同的工作室材料，工作室尺寸和控制围分为不同规格、品种。

干燥箱外壳体均采用优质钢板表面烘漆，工作室采用涂有耐高温银粉漆的优质钢板或不锈钢钢板，工作室设有二层涂有耐高温银粉漆的优质钢板或不锈钢丝制成的搁板，搁板间距可任意调节，中间层充填超细玻璃棉隔热。

台式箱门采用双层钢化玻璃门或观察窗，立式箱门中上方设有双层钢化玻璃观察窗，能清晰观察到箱加热物品。

工作室与箱门连接处装有耐高温硅橡胶密封圈，以保证工作室与箱门之间密封。

干燥箱带指示灯电源开关、控制仪等操作件均集中与箱体前面下方的控制面板处，台式设置于箱体左前侧，立式设置箱体下前方。

箱加热恒温系统主要由装有离心式叶轮的烘箱专用低噪声电动机、电加热器、合适的风道结构和控温仪组成。

当接通干燥箱电源时，电动机即同时运转，将直接置于箱底部或背部的电加热器产生的热量通过风道向上或向前排出，经过工作室干燥物品再吸入风机，如此不断循环使温度达到均匀。

台式和立式大容积鼓风干燥箱风门调节器能通过开启风门调节旋钮，调节箱进入空气量。

微电脑智能控制仪，采用自整定PID技术，与传统PID控制相比具有控温迅速，响应快，超调小，精度高的特点，设定温度和箱温度同时均有数字显示，具有上限跟踪报警和带数字定时器功能，定时可长达9999分钟。

使用轻触按键设定参数，操作方便。

五、只能控温仪的面板功能及操作流程1 2 3 4 5 6 1、箱内温度显示PV2、加热指示灯3、上限报警指示灯4、自整定指示灯5、功能键SET6、移位键7、减键8、加键9、设定问多显示SV＜▽△操作流程注：参数设定后，应按功能键“SET”约五秒确认，否则30秒后程序自动退出，参数设定无效。

六、使用方法1.把需要干燥的物品放入干燥箱，管好箱门，台式干燥箱把风门调节旋钮旋到“Z”处。

电热鼓风恒温干燥箱作业指导书

1.目的
(1)为了规范对仪器、设备的正确使用，特制定本作业指导书。

2.技术参数
（1）电压：220V
（2）功率：6KW
（3）温度范围：50-300℃
（4）外形尺寸：500*600*750mm
3.操作步骤
（1）将电源开关拉开，再把温度设定拨码设定在需要的温度上即可。

（2）当一切准备工作就绪，方可放入试品而后接上电源，开启电器开关绿灯亮，指示箱内开始升温，当温度达至需要的控制温度时、绿灯熄灭（或转为红灯亮）指示箱内已经恒温。

（3）温度恒定后，可根据试验需要，令其做一定时间的恒温、在此过程中、可借箱内控温器，自动控温而不须加以人工管理。

（4）使用完毕后关闭开关，拔掉电源，保持清洁。

5.操作注意事项
(1)检查风机运行是否正常。

(2)易燃易爆及金属有复试性物品禁止放在箱内烘干。

(3)每次使用结束后，关电源。

打开箱门取物时请千万注意，以免烫伤。

(4) 此箱需放置在室内干燥及平处，不必固定。

6.定期维护保养
编制：审核：批准：
编制日期：2023年6月31日实施日期：2022年8月1日。

电热恒温鼓风干燥箱使用说明书

电热恒温干燥箱使用说明书一、用途本产品适用于大专院校、科研部门及工矿企业实验室进行各种物品的烘焙、干燥、热处理及恒温加热实验用。

三、结构及工作原理电热恒温鼓风干燥箱外壳由钢板冲压折制、焊接成型，外壳表面采用高强度的静电喷塑涂装处理，漆膜光滑牢固。

工作室采用碳钢板或镜面不锈钢板折制而成，工作室与外壳之间填充保温棉。

工作室的内部放有试品搁板，用来放置各种试验物品。

工作室的背部装有电热元件和离心式的风扇叶轮，由风机将被加热的空气通过后风道在工作室内进行循环，故工作室温度较均匀。

门封条采用硅橡胶条密封，箱门上设有可供观察用的视镜，外壳的后背部设有进、排气孔，排气量的大小可以自行调节。

电热恒温鼓风干燥箱外壳左侧为电器箱，电器箱的前面板上装有温度控制仪表、电源开关等，电器箱内装有电器元件。

为满足不同用户的需求，该系列干燥箱有三种温控系统可供用户选用：1.经济型系列干燥箱采用电子温度调节仪进行温度的设定与控制，从干燥箱的顶部插入水银温度计进行温度显示，该温控系统属位式控温，性能可靠，使用方便。

2.基本型与不锈钢型系列干燥箱采用智能型数字温度调节仪进行温度的设定、显示与控制。

该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。

该温控系统属P.I.D智能控温，性能可靠、使用方便。

3.不锈钢型系列干燥箱还可选用智能程序温度调节仪进行温度的设定、显示与控制。

该温控系统可在多个温度段进行工作温度、恒温温度、升温时间及恒温时间的设定与控制。

该温度调节仪采用计算机技术对工作室内的温度信号进行采集、处理，可使工作室内的温度自动保持恒温。

该温控系统属P.I.D智能控温，性能可靠、使用方便。

并可根据实验需要进行编程。

智能型温度调节仪均有超温保护功能。

在设备工作过程中如果工作室内的温度超过设定温度值时，超温保护电路动作，切断加热回路。

四、设备的安装及使用1.设备使用前应将电热恒温鼓风干燥箱放在平整的工作台上,先进行外观的检查:设备外观无破损,仪表外观完好,设备绝缘良好,电源插头完好,电源开关按动灵活。

电热鼓风干燥箱说明书

电热鼓风干燥箱/恒温干燥箱使用说明书一、使用方法1、通电前，必须仔细检查实际电源参数是否与本产品指定的电源参数相符，所供电源装置应具有漏电民、过载保护功能，并注意接地要可靠。

2、待一切准备就绪可放入试品，关上箱门，旋开箱顶排气阀。

通过温控仪设定所需温度。

（见温控仪使用说明）。

3、接上电源，开启电源开关、加热开关，温控仪加热绿色指示灯“ON”亮或智能数显温控仪“OUT”亮，此时箱内温度开始上升，一旦升至所设定温度时，温控仪恒温红色指示灯“OFF”亮或“OUT”不亮。

温度恒温时，其温度往往能继续上升，特别是在低温情况下更明显，这是余热影响，此现象约半小时后趋于稳定。

4、物品放在箱内干燥时不宜过挤，物品之间应有空隙，并保证冷热空气垂直对流不受阻塞，保持箱内温度均匀。

5、试品网板的平均最大负荷为15公斤，放置物品时应均匀分开，切勿集中或超载。

二、注意事项1、箱内必须有可靠的接地，以确保安全，通电时切忌打开箱体左侧盖板，内有电器线路，防止触电，切勿用湿布揩抹，更不能用水冲洗。

2工作中打开箱门时，最好关闭电源，防止温度过冲，箱门关好后再开启电源。

3、工作中不能将水溅在箱门观察的玻璃上，以防玻璃受骤冷而爆裂。

4、严禁将易燃物品放入生机箱内作高温烘培实验，以防引起爆炸。

5、本干燥箱不可放在用可燃物制成的台、架上使用。

6、本产品在第一次使用时，干燥箱内不要放任何物品，把温度设定高于使用温度50度，开机加热约两小时，将箱内湿气去除，同时可将内胆涂层进一步固化。

7、本干燥箱系非防爆性产品。

属Ⅰ类B类设备，工作时应有人值班。

8、干燥箱在移动位置时需切断电源并把箱内的物品取出，防止触电和碰伤。

9、经常保持箱体及电源线路的清洁，如发生故障时应停止使用，送专业维修单位修理。

电热恒温鼓风干燥箱操作作业指导书

电热恒温鼓风干燥箱操作作业指导书文件页码第1页，共3页生效日期1.0 目的为确保操作者安全、正确操作电热恒温鼓风干燥箱，特制定此规程。

2.0 适用范围用于化验室物品干燥、烘焙、熔腊、灭菌之用。

3.0 操作规程：3.1 仪器的使用方法3.1.1 通电前，必须仔细检查实际电源参数是否与本产品指定的电源参数相符，所供电源装置应具有漏电、过载保护功能，并注意接地要可靠；3.1.2 待一切准备就绪将所需要干燥或实验的物品放置内胆搁架上，关上箱门；3.1.3 确认设备的电源已接至220V 的供电插座上，面板上的电源指示灯亮起；将左侧电源开关按至“1”处，此时电源开关指示灯亮起，表明已有电源送至设备；3.1.4 此时两个上下显示窗依次显示“输入类型编码”，“温度范围编码”，最后PV 显示窗显示的是当前箱内的实际温度，SV 显示窗显示设定温度，此时仪器按设定温度进行工作；3.1.5 在显示状态下，您可以通过设定“SET ”键，“△”键，“▽”键，来设定仪器工作时所需的温度和定时时间等功能，具体操作如下：①温度设定：点击“SET ”键，进入到温度设定状态，PV 显示窗显示SV 字样，通过增加、减少键在SV 显示窗调整到所需的温度值；再按下“SET ”键，保存并退出设定状态；电源开关加键减键电热恒温鼓风干燥箱操作作业指导书文件页码第2页，共3页生效日期②定时设定：连击“SET ”键，2次PV 显示窗显示“T1”字样，SV 显示窗显示“0000”字样表示定时器不工作，如需要定时，SV 显示窗调整到所需的定时值，再按下设定键，返回到温度显示界面（定时时间单位：分钟）；等测量温度达到设定温度后，定时器开始计时，时间到，运行结束，SV 显示窗口显示“End ”。

3.1.6 干燥结束后，请关闭电源开关，等物品冷却到一定温度后（最好等到降到室温后），再打开箱门取出物品，请注意物品的温度，小心烫伤4.0 仪器使用注意事项4.1 箱内物品放置切勿过挤，必须留有空间，以利热空气循环。

电热恒温鼓风干燥箱使用说明书

电热恒温搞燥箱之阳早格格创做使用道明书籍一、用途本产品适用于大博院校、科研部分及工矿企业真验室举止百般东西的烘焙、搞燥、热处理及恒温加热真验用.电热恒温饱风搞燥箱中壳由钢板冲压合制、焊接成型，中壳表面采与下强度的静电喷塑涂拆处理，漆膜光润坚韧.处事室采与碳钢板或者镜里没有锈钢板合制而成，处事室与中壳之间弥补保温棉.处事室的里里放有试品放板，用去放置百般考查东西.处事室的背部拆有电热元件战离心式的风扇叶轮，由风机将被加热的气氛通过后风讲正在处事室内举止循环，故处事室温度较匀称.门启条采与硅橡胶条稀启，箱门上设有可供瞅察用的视镜，中壳的后背部设有进、排气孔，排气量的大小不妨自止安排.电热恒温饱风搞燥箱中壳左侧为电器箱，电器箱的前里板上拆有温度统制仪容、电源开闭等，电器箱内拆有电器元件.为谦脚分歧用户的需要，该系列搞燥箱有三种温控系统可供用户采用：1.经济型系列搞燥箱采与电子温度安排仪举止温度的设定与统制，从搞燥箱的顶部拔出火银温度计举止温度隐现，该温控系统属位式控温，本能稳当，使用便当.2.基础型与没有锈钢型系列搞燥箱采与智能型数字温度安排仪举止温度的设定、隐现与统制.该温度安排仪采与估计机技能对于处事室内的温度旗号举止支集、处理，可使处事室内的温度自动脆持恒温.该温控系统属P.I.D智能控温，本能稳当、使用便当.3.没有锈钢型系列搞燥箱还可采用智能步调温度安排仪举止温度的设定、隐现与统制.该温控系统可正在多个温度段举止处事温度、恒温温度、降温时间及恒温时间的设定与统制.该温度安排仪采与估计机技能对于处事室内的温度旗号举止支集、处理，可使处事室内的温度自动脆持恒温.该温控系统属P.I.D智能控温，本能稳当、使用便当.并可根据真验需要举止编程.智能型温度安排仪均有超温呵护功能.正在设备处事历程中如果处事室内的温度超出设定温度值时，超温呵护电路动做，切断加热回路.四、设备的拆置及使用1.设备使用前应将电热恒温饱风搞燥箱放正在仄坦的处事台上,先举止中瞅的查看:设备中瞅无破坏,仪容中瞅完佳,设备绝缘良佳,电源插头完佳,电源开闭按动机动.每台设备的电源线皆接有单相三极插头,其中插头的最上圆的电极为接天极,用户使用时必须使用单相三极的电源插座,电源插座的接天极上应有稳当的呵护接天、呵护接整.电源插座应能提供大于所使用的电热恒温饱风搞燥箱额定功率的电流.2.经济型系列搞燥箱的使用要领：3.小心阅读电子温度安排仪的使用证明书籍举止温度设定.4.开开电源开闭，接通设备电源，将电子温度安排仪的设定旋钮拨到所需温度刻度值上，将尺度火银温度计拔出箱体顶部的风帽中间孔内用于隐现温度.此时加热器开初加热，处事室内的温度开初降下.电子温度安排仪上的绿灯明表示加热，白灯明表示停止加热，白绿灯接替明灭表示加进恒温段.当箱内温度宁静后，尺度火银温度计的指示值即为处事室内的温度值.当尺度火银温度计的指示值与央供的设定温度值有好别时，可将电子温度安排仪的设定旋钮略搞微调使尺度火银温度计的指示值谦脚工艺央供即可.5.举例：以TED4001温控仪为例，设定处事温度为150℃，其支配要领如下：6.挨开电源开闭→将电子温度安排仪温度设定旋钮定正在150℃→电子温度安排仪的绿灯明，加热器开初加热，处事室温度缓缓降下→到达150℃绿灯灭→白绿灯接替闪明表示加进恒温段.7.基础型与没有锈钢型系列搞燥箱的使用要领：8.小心阅读智能型温度安排仪的使用证明书籍举止温度设定.9.开开电源开闭，接通设备电源，智能型温度安排仪通电，待其初初化中断后，随之举止温度设定.将温度设定到所需要的温度值上，而后开开加热开闭，智能型温度安排仪上的OUT指示灯明，此时加热器开初加热，处事室内的温度开初降下，当处事室内的温度靠近设定温度时，OUT指示灯时明时灭，加进P.I.D控温阶段.如果用户需要较下的温度粗度，不妨参照智能型温度安排仪证明书籍的相闭真质举止P.I.D自整定等名手段支配.10举例：以YLE2412W智能型数字隐现温度统制器为例，设定处事温度为150℃，其支配要领如下：11.挨开电源开闭→仪容上电初初化，仪容分别隐现目前温度值及设定值→举止温度设定：按键，上排隐现SP→按或者键使下排隐现为150→按键回到仄常处事状态→挨开加热开闭OUT指示灯明→处事室开初降温→当靠近150℃时，OUT指示灯断绝明灭，加进P.I.D统制→恒温.12.智能步调温度安排仪的使用请参照安排仪的证明书籍举止支配.五、设备使用的注意事项1.本系列产品的各项技能指标出厂前均通过本质运止考验，如果用户果工艺央供需采与自备的温度计时（具备一定准确度的温度计）举止测定时，不妨以用户的温度计为准.2.定期查看各电气接面螺丝是可紧动，如有紧动应加紧固，脆持各电气接面交战良佳.3.本设备为非防爆型的设备，没有得举止易焚易爆东西的真验及存放，免得爆收爆焚伤害.4.电热恒温饱风搞燥箱使用时，必须有博人瞅管以保证设备仄常运止.5.电热恒温饱风搞燥箱少久没有使用时，应将处事室内的东西与出并揩拭搞洁，脆持设备搞燥.6.电热恒温饱风搞燥箱爆收非常十分局里，应即时查看、维建，如果没有克没有及准确推断障碍可与本公司技能部分通联.7.尔公司少久供应百般备件，共时死产百般规格的电热恒温饱风搞燥箱、电热恒温搞燥箱、电热恒温培植箱、下温电热饱风搞燥箱、电热真空搞燥箱、近白中电热饱风搞燥箱、干热考查箱、死化培植箱、电子调温万用炉、板滞调温万用炉、没有锈钢蒸馏火器、电子调温电热套，另有950～1600℃的箱式、坩埚式、管式电阻炉以及电炉温度统制器、电热恒温火浴锅、电热恒温火箱战超洁化处事台，并启接百般非尺度培植箱、搞燥箱的安排与制制.六、设备障碍的推断与排除要领障碍局里：没有克没有及控温备注：果为电热丝加热室内的钢板表面有银粉漆涂层，初次使用时，电热恒温饱风搞燥箱内有烟劳出为仄常局里，可将箱门略挨开，举止排烟，以去即可仄常处事.。
