图块与外部参照AutoCAD版
cad外部参照命令
10.3 1外部参照(Xref）1.命令功能下拉菜单：[插入]→[外部参照管理器]命令行：Xref在中望C AD 2008中能够把整个其他图形作为外部参照插入到当前图形中。
虽然外部图形插入到当前图形中时，但当前图形对外部参照的文件只有一个链接点。
因为外部参照中的实体显示在当前图形中，但实体本身并没有加入当前图形中。
因而，链接外部参照并不意味着增加文件量大小。
外部参照提供了把整个文件作为图块插入时无法提供的性能。
当把整个文件作为图块插入，实体虽然保存在图形中，但原始图形的任何改变都不会在当前图形中反映。
不同的是当链接一个外部参照时，原始图形的任何改变都会在当前图形中反映。
当每次打开包含外部参照的文件时，改变会自动更新。
如果知道外部参照已修改，可以在画图的任何的时候重新加载外部参照。
从分图汇成总图时，外部参照是非常有用的。
有外部参照定位在组中用户与其他人的位置。
外部参照帮助减少文件量，并确保我们总是工作在图形中最新状态。
2.选项说明执行Xref命令后，系统弹出如图10-24所示对话框。
在“外部参照管理器”中可以查看到当前图形中所有外部参照的状态和关系，并且可以在管理器中完成附着、拆离、重载、卸载、绑定、修改路径等操作。
1）查看当前图形的外部参照状况操作（1）以列表形式查看单击左上角的【列表图】按钮，当前图形中的所有外部参照以列表形式显示在列表框中，每一个外部参照的名称、加载状态、大小、参照类型、参照日期和保存路径列在同一行状态条上。
（2）以树状结构形式查看单击左上角内侧的【树状图】按钮，当前图形中的外部参照将以树状结构列表显示，从而可以看到外部参照之间的嵌套层次。
AutoCAD应用教程第6章图块和外部参照
本章学习目标
◆ 图块的创建、插入以及属性的定义、显 示和修改
◆ 外部参照的定义和属性管理
返回首页
第6章 图块和外部参照
6.1 图块
6.1.1 BLOCK/BMAKE（定义内部图块） 6.1.2 WBLOCK（定义外部图块） 6.1.3 INSERT（插入图块）/MINSERT
图6.4 图块插入示例
第6章 图块和外部参照
2．MINSERT多重图块插入 该命令能实现按矩形阵列方式插入图块。 （1）输入命令的方法：
l 命令行：输入MINSERT并回车。 （2）命令行提示： Command： MINSERT↙
第6章 图块和外部参照
（3）选项说明。
1）Specify insertion point （确定插入点） 2）Scale（比例） 3）X（X轴） 4）Y（Y轴） 5）Z（Z轴）
属性名称、提示符或缺省值，那么可以采 用DDEDIT命令进行修改。 Command：DDEDIT↙如图6.6所示。
图6.6 Edit Attribute Definition对话框
返回本节
第6章 图块和外部参照
6.2 外部参照
1．输入命令的方法
l 下 拉 菜 单 ： 单 击 Insert ｜ External Reference。
返回本节
第6章 图块和外部参照
6.1.2 WBLOCK（定义外部 图块）
1．输入命令的方法 l 命令行：输入WBLOCK或W并回车。 2．命令行提示（如图6.2所示） Command：WBLOCK↙ 3．对话框控件说明 （1）Source（源）选项组 （2）Destination（目标）选项组
返回本节
Command： INSERT↙
AutoCAD认证考试样题3
CAD复习试题一、单选题（每题1分，共36分）：注意：打√表示正确答案1.执行下述可以更改绘图区背景颜色A："工具"菜单→"选项"选项→"显示"标签按钮√B："工具"菜单→"选项"选项→"文件"标签按钮C："工具"菜单→"选项"选项→"打开和保存"标签按钮D："工具"菜单→"选项"选项→"系统"标签按钮2.正多边表是具有3到条等长边的封闭多段线A: 1023B: 1024√C: 1025D: 10263. 在用来观察三维实体的方法中，比较有效的一种方法是A: 鸟瞰视图B: 视口C: 三维视图D: 三维动态观察器√4. 在同时打开多个不连续的文件时使用的组合键是A: AltB: Ctrl√C: ShiftD: Esc5. 在缺省设置下，图层的颜色是A: 黑色B: 白色√C: 随层D: 黑/白6. 在“参照线”命令中的参数项“二等分”等分的是A: 长度B: 角度√C: 宽度D: 边数7. 用Offset命令选择对象时一次可以选对象A: 框选数B: 一个√C: 两个D: 任意多个8. 要画出一条有宽度且各线段均属同一对象的线，要使用命令A: LineB: MLineC: XlineD: Pline√9. 下面是正确的制作属性块操作过程A: 画好图形→使用Attdef命令定义属性→使用Wblock制成整体块√B: 画好图形→使用Attedit命令定义属性→使用WBlock制成整体块C: 画好图形→使用Attedit命令定义属性→使用BbloCk制成整体块D: 以上都不是10. 下列说法中正确的是A: 被关闭的图层不再显示在屏幕上，不能被编辑，但能打印输出B: 被冻结的图层仍然显示在屏幕上，但不能被编辑，不能打印输出C: 被锁定的图层仍然显示在屏幕上，但不能编辑，却可以打印输出√D: 以上说法都是错误的11．下列功能键是用来开关“对象追踪”的A: F9B: F10C: F11√D: F1212. 下列命令能使绘制的模型具有照片真实感A: 消隐B: 平面着色C: 体着色D: 渲染√13. 系统默认的画圆弧方式是A: 顺时针B: 逆时针√C: 自定义D: 随机14.图纸空间中坐标显示的形状是A: 两个互相垂直的箭头B: 世界坐标系统C: 一个三角形√D: 三维坐标系15. 所有尺寸标注公用一条尺寸界线的是A: 基线标注√B: 连续标注C: 引线标注D: 公差标注16. 缩放命令中的“全部”选项，它的意义是A: 在图形窗口中显示所有的图形对象，即使有些对象超出了绘图界限范围√B: 恢复前一个视图C: 显示所有在绘图界限范围内的图形对象D: 从中心开始放大图形17. 设置文字在镜象时是否翻转的命令是A: MTEXTB: TEXTMC: MIRRTEXT√D: TEXTMIRR18. 设置填充模式为填充时，Fillmode的值为A: 0B: 1√C: TD: F19. 三维图中实现消除隐藏线的命令是A: UndoB: RegenC: RegenallD: HiDe√20. 建立面域使用的命令是A: Region√B: trimC: reCtangleD: Polygon21. 机械制图中的三个基本形式A: 主视图俯视图左视图√B: 主视图仰视图左视图C: 后视图仰视图左视图D: 后视图俯视图左视图22. 绘制圆的命令是A: ArcB: aC:C√D:r23. 绘制一个外切正边形的操作步骤A: Polygon.5.IB: Rectang.5.IC: Polygon.5.C√D: Rectang.5.c24.绘制无限长直线的命令是A: lineB: plineC: mlineD: xline√25. 倒圆角的命令是A: chAmferB: Fillet√C: trimD: scale26.常用来绘制直线段与弧线转换的命令是A: 样条曲线B: 多线C: 多段线√D: 构造线27. 捕捉一个线的端点使用的命令是A: MidB: End√C: EdgeD: Element28. WCS是AutoCAD中的A: 世界坐标√B: 用户自定义坐标C: 视图坐标D: 父系坐标29. ＵＣＳ中的＂Ｓ＂的缩写单词是A: system√B: seBacateC: systaltiCD: Sybaris30. 布尔运算中交集的简写命令为A: UNTB: SUC: IN√D: SUB31. regeion命令是用来A: 建立面域用的√B: 用来修剪的C: 绘制矩形的D: 绘制多边形32. CAD中作出的图形是一种A: 矢量图√B: 位图C: 不定D: 以上都不对33. CAD中可以进行subtract命令的是A: 样条线B: 表面模型C: 实体模型√D: 轴测图34. CAD的功能键中，控制坐标点的显示的功能键是A: F5B: F6√C: F7D F8:35. boolean中差集的命令是A: SB: SuBtract√C: UNID: EXT36. "自动计算机辅助设计"是Autodesk公司出品的软件A: AutoCAD√B: 3DSMAXC: 3DSVIZD: MASCAM二、多选题（每题2分，共24分）：1、用阵列命令“array”阵列对象时有以下阵列类型：BDA、曲线阵列B、矩形阵列C、正多边形阵列D、环形阵列2、在AutoCAD中，可以设置“实时助手”在以下情况自动显示：ABCDA、所有命令B、新命令和增强命令C、在需要时D、仅对话框3、用偏移命令“offset”偏移对象时：BCDA、必须指定偏移距离B、可以指定偏移通过特殊点C、可以偏移开口曲线和封闭线框D、原对象的某些特征可能在偏移后消失4、用镜像命令“mirror”镜像对象时：CDA、必须创建镜像线B、可以镜像文字，但镜像后文字不可读C、镜像后可选择是否删除源对象D、用系统变量“mirrtext”控制文字是否可读5、用复制命令“copy”复制对象时，可以：ABCDA、按F1键B、在命令行中输入“？”然后Enter键C、在命令行中输入“Help”然后Enter键D、对话框中单击“帮助按钮”6、用复制命令“copy”复制对象时，可以：ABCA、原地复制对象B、同时复制多个对象C、一次把对象复制到多个位置D、复制对象到其他图层7、以下哪些对象不能被删除：ACA、世界坐标系B、文字对象C、锁定图层上的对象D、不可打印图层上的对象8、用旋转命令“rotate”旋转对象时，基点的位置：ABCA、根据需要任意选择B、一般取在对象特殊点上C、可以取在对象中心D、不能选在对象之外9、在AutoCAD中，可以通过以下方法激活一个命令：ABCDA、在命令行输入命令名B、单击命令对应的工具栏图标C、从下拉菜单中选择命令D、右击，从快捷菜单中选择命令10、在AutoCAD中，可以通过以下方法改变一个系统变量的值：ACDA、在命令行输入系统变量名，然后键入新的值B、右击，从快捷单中选择系统变量，然后键入新的值C、在某些对话框中改变复选框的状态D、在下拉菜单中，选择“工具”“查询”“设置变量”进行变量设置11、在AutoCAD中，可以设置透明度的界面元素有：BDA、所有的对话框B、浮动命令窗口C、帮助界面D、工具选项板12、用移动命令“move”把一个对象向X轴正方向移动8个单位，向Y轴正方向移动5个单位，应该输入：ABDA、第一点：0，0；第二点：8，5B、第一点：任意；第二点：@8，5C、第一点：（0，0）；第二点：（8，5）D、第一点：0<180；第二点：8，5三、填空题（每空1分，共10分）1、AUTOCA的坐标系统有（世界坐标系）、（用户坐标系），其中（世界坐标系）是固定不变的。
AutoCAD复习题
AutoCAD理论考试复习题一、单选题。
1．用AutoCAD画完一幅图后，在保存该图形文件时用D扩展名。
A．cfg B．dwt C．bmp D．dwg2．要画出一条有宽度且各线段均属同一图元的线，要使用哪一个命令D。
A．LINE Ｂ．MLINE Ｃ．XLINE Ｄ．PLINE3．要始终保持图元的颜色与图层的颜色一致，图元的颜色应设置为 A 。
A．BYLAYER B．BYBLOCK C．COLOR D．RED4．在屏幕上用PAN命令将某个图形沿X方向及Y方向各移动若干距离，该图形的坐标将C 。
A．在X方向及Y方向均发生变化B．在X方向发生变化，Y方向不发生变化C．在X方向及Y方向均不发生变化D．在Y方向发生变化，X方向不发生变化5．当用DASHED线型画线时，发现所画的线看上去像实线，这时应该用D来设置线型的比例因子。
A．LINETYPE B．LTYPE C．FACTOR D．LTSCALE6．用LINE命令画出一矩形，该矩形中有B图元实体。
A．1个B．4个C．不一定D．5个7．用STRETCH命令中的窗口方式完全将实体选中，则该操作与执行B命令相同。
A．PAN B．MOVE C．SCALE D．COPY8．在Select objects操作中，欲选择最近输入的图元，应键入C。
A．W B．P C．L D．ALL9．在执行FILLET命令时，先应设置 A 。
A．圆弧半径R B．距离D C．角度值D．内部块Block10．在执行了WBLOCK命令后，图元消失，用A命令可恢复图元。
A．UNDO（撤消）B．REDO（重做）C．ERASE（删除）D．OOPS（删除取消）11．用TEXT命令书写直径符号时应使用 C 。
A．%%d B．%%p C．%%c D．%%u12．剪切图元实体需用 A命令。
A．Trim B．Extend C．Stretch D．Chamfer13．在圆上捕捉圆心时，靶框应压在 A 。
A．圆周上B．圆心C．圆外D．圆内14．当使用LINE命令封闭多边形时，最快的方法是 A 。
2024年AutoCAD培训教程
AutoCAD培训教程一、引言AutoCAD是一款广泛应用于工程、建筑、制造等领域的计算机辅助设计软件，具有强大的绘图和设计功能。
本教程旨在帮助初学者快速掌握AutoCAD的基本操作和常用功能，从而为深入学习打下坚实的基础。
二、教程内容1.AutoCAD界面及基本操作（1）启动AutoCAD：双击桌面上的AutoCAD图标或从开始菜单中找到并启动。
（2）界面布局：了解AutoCAD的菜单栏、工具栏、绘图区、命令行和状态栏等界面元素。
（3）基本操作：学习如何创建、打开、保存、关闭和打印图纸。
2.绘图命令与绘图工具（1）绘图命令：学习直线、矩形、圆、椭圆、多边形等基本绘图命令。
（2）绘图工具：掌握选择、移动、旋转、缩放、修剪、延伸等常用绘图工具。
3.图层管理（1）图层概念：了解图层的作用和重要性。
（2）图层操作：学习创建、删除、重命名、冻结、解冻、锁定、解锁图层等操作。
4.尺寸标注与文字注释（1）尺寸标注：掌握线性尺寸、对齐尺寸、半径尺寸、直径尺寸等标注方法。
（2）文字注释：学习添加文字、修改文字样式、调整文字位置等操作。
5.图块与外部参照（1）图块：了解图块的概念、创建与插入图块、编辑图块属性等。
（2）外部参照：学习加载、卸载、附着、分离外部参照等操作。
6.三维绘图与实体建模（1）三维绘图：学习三维视图、三维导航、三维坐标系统等基础知识。
（2）实体建模：掌握长方体、球体、圆柱体、圆锥体等基本实体建模方法。
7.渲染与动画（1）渲染：了解渲染的基本概念、设置渲染环境、渲染图像等。
（2）动画：学习制作简单的动画效果，如旋转、移动等。
三、实践与拓展1.实践项目：结合实际案例，进行绘图实践，巩固所学知识。
2.拓展学习：深入学习高级功能，如自定义命令、脚本编写、二次开发等。
四、总结通过本教程的学习，希望您能掌握AutoCAD的基本操作和常用功能，为今后的学习和工作打下坚实基础。
同时，不断实践和拓展，提高自己的绘图技能和设计水平。

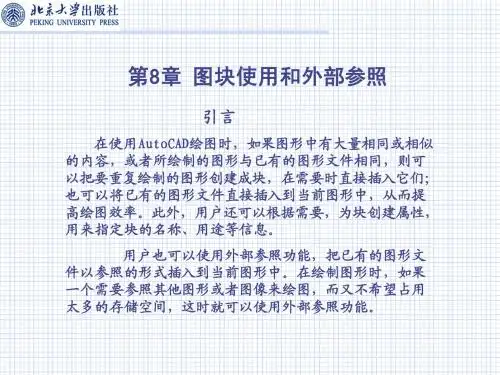

CAD外部参照
8.1 图块的概念和特点
8.1.1 图块的概念
块是一个或多个对象形成的对象集合，常用于绘制复杂、 重复的图形。
图8-11【外部参照】对话框
8.4.2 使用外部参照管理器
执行【插入】︱【外部参照管理器】命令，打开【外部 参照管理器】对话框。选择参照文件后，将打开外部参照对 话框，如图8-12所示。
图8-12 【外部参照管理器】对话框
8.4.3 绑定外部参照
执行【修改】︱【对象】︱【外部参照】/【绑定】命令，打 开【外部参照绑定】对话框。在该对话框中可以把从外部参照文 件中选出一组依赖符永久地加入到主图形中，成为主图形中不可 分割的一部分。如图8-14所示。
图8-7 【块属性管理器】对话框
8.4
使用外部参照
外部参照与块有相似的地方，但它们的主要区别是：一旦插入 块，该块就永久性地插入到当前图形中，成为当前图形的一部分。 而以外部参照方式将图形插入到某一图形（称之为主图形）后，被 插入图形文件的信息并不直接加入到主图形中，主图形只是记录参 照的关系。另外，对主图形的操作不会改变外部参照图形文件的内 容。当打开具有外部参照的图形时，系统会自动把各外部参照图形 文件重新调入内存并在当前图形中显示出来。 在AutoCAD的图形数据文件中，有用来记录块、图层、线型及文 字样式等内容的表，表中的项目称为命名目标。对于那些位于外部 参照文件中的这些组成项，则称为外部参照文件的依赖符。在插入 外部参照时，系统会重新命名参照文件的依赖符，然后再将它们加 到主图形中。
CAD外部参照
3、标注国标圆直径的方法：
在进行直径标注的时候，很多人都遇到了这样的困扰，如果标注圆的内部，只有一半的标注线，标注圆的外部，则会出现ISO样式的标注。如何正确设置呢？
A， 选择[格式]—[标注样式]，在弹出的[标注样式管理器]对话框中确保选择了需要新增子样式的标注样式，然后单击[新建]按钮，弹出[创建新标注样式]对话框。不用改动[新样式名]和[基础样式]的设置，在[用于]下拉列表框中选择[直径标注]，单击[继续]，弹出[新建标注样式]对话框。
第一步，在模型空间的图层下拉列表里选定“0”图层，画一个粗糙度符号如图1，其中三角形边长为3.8mm。之所以要选定“0”图层的原因是在这图层创建的“块”，今后在插入时会自动变成插入时的图层的颜色。
第二步，在命令行窗口输入命令“wblock”并回车，弹出“写块”对话框。
第三步，点击对话框里的“拾取点”按钮，对话框暂时隐藏起来，捕捉并点击粗糙度符号图形的最下面的顶点，以后插入块的时候就以这点为定位点。
输入XREF命令，出现“外部参照管理器”，各项说明如下：
附着：加载外部参照，用于指定外部参照的路径。
拆离：解除参考，去掉该外部参考。
重载：重新装入图形。当外部参照更新后，可使插入图形更新。
卸载：将参照卸载。参考图将全部从图形中擦除。但参考图仍存在，用“重载”又可显示出来。
绑定：绑定参考信息。单击该按钮出现一对话框，从中可选择绑定类型---绑定/插入参考图形。选择第二项，即可从“块（？）”中看见外部参考块变为用户块。
b、覆盖型不可以进行多层嵌套附着。即如果在B图中覆盖引用了C图，那么当B图再被A图附着时，在A图中将看不到C图，也就是在A图中不再关联C图。
采用哪种方式看情况而定：比如，有一栋建筑由房屋建造图和电器布线图组成，电器图需要参照建造图来确定电器的线路布置。这样建筑图的图框就可以用覆盖的方式参照到建筑图中，电器专业的图纸参照建筑专业的图时，就不会将建筑图的图框和标题栏也参照进来。
AutoCAD软件中的图块和外部引用的应用方式
AutoCAD软件中的图块和外部引用的应用方式第一章: AutoCAD图块的概念与应用AutoCAD软件中的图块是指一种特殊的对象，可以包含一组图形元素，并被保存为一个单一的组件。
通过使用图块，用户可以有效地重复使用和管理图形元素。
下面我们将详细介绍图块的应用方式。
1.1 创建图块在AutoCAD中，创建图块非常简单。
首先，用户需要选择要包含在图块中的图形元素，然后使用“BLOCK”命令将它们组合成一个完整的图块。
用户可以选择是否保留原始图形元素，并设置图块的名称、基点和其他属性。
1.2 插入图块一旦图块被创建，它可以被多次插入到不同的位置和不同的图层中。
通过插入图块，用户可以快速、方便地重复使用相同的图形元素。
用户只需要使用“INSERT”命令，选择要插入的图块，并指定插入的位置即可。
1.3 编辑图块当用户需要修改图块中的元素时，可以使用“BLOCKEDIT”命令来编辑图块。
通过进入编辑模式，用户可以对图块内部的图形元素进行添加、删除、移动、旋转等操作。
完成编辑后，用户可以选择保存更改或放弃编辑。
1.4 动态块除了普通的静态图块外，AutoCAD还提供了动态块的功能。
动态块是指具有可调参数和动作的图块，用户可以通过修改参数值来改变图块的形状和行为。
动态块在设计过程中非常有用，能够提高效率和灵活性。
1.5 图块属性提取AutoCAD还可以提取图块中的属性信息，以便进行更高级的应用。
用户可以使用“ATTOUT”命令将图块属性导出为表格或文本文件，然后再使用“ATTIN”命令将属性信息导入到另一个图块或图纸中。
第二章: AutoCAD外部引用的概念与应用除了图块，AutoCAD还提供了外部引用（Xref）的功能，允许用户在一个图纸中引用另一个图纸中的内容。
下面我们将介绍外部引用的应用方式。
2.1 创建外部引用要创建外部引用，用户需要使用“XREF”命令。
在弹出的对话框中，用户可以选择要引用的外部图纸文件，并设置引用的位置、比例和其他属性。
cad外部参照命令
10.3 1外部参照(Xref）1.命令功能下拉菜单：[插入]→[外部参照管理器]命令行：Xref在中望CAD 2008中能够把整个其他图形作为外部参照插入到当前图形中。
虽然外部图形插入到当前图形中时，但当前图形对外部参照的文件只有一个链接点。
因为外部参照中的实体显示在当前图形中，但实体本身并没有加入当前图形中。
因而，链接外部参照并不意味着增加文件量大小。
外部参照提供了把整个文件作为图块插入时无法提供的性能。
当把整个文件作为图块插入，实体虽然保存在图形中，但原始图形的任何改变都不会在当前图形中反映。
不同的是当链接一个外部参照时，原始图形的任何改变都会在当前图形中反映。
当每次打开包含外部参照的文件时，改变会自动更新。
如果知道外部参照已修改，可以在画图的任何的时候重新加载外部参照。
从分图汇成总图时，外部参照是非常有用的。
有外部参照定位在组中用户与其他人的位置。
外部参照帮助减少文件量，并确保我们总是工作在图形中最新状态。
2.选项说明执行Xref命令后，系统弹出如图10-24所示对话框。
在“外部参照管理器”中可以查看到当前图形中所有外部参照的状态和关系，并且可以在管理器中完成附着、拆离、重载、卸载、绑定、修改路径等操作。
1）查看当前图形的外部参照状况操作（1）以列表形式查看单击左上角的【列表图】按钮，当前图形中的所有外部参照以列表形式显示在列表框中，每一个外部参照的名称、加载状态、大小、参照类型、参照日期和保存路径列在同一行状态条上。
（2）以树状结构形式查看单击左上角内侧的【树状图】按钮，当前图形中的外部参照将以树状结构列表显示，从而可以看到外部参照之间的嵌套层次。
图10-24“外部参照管理器”对话框2）改变参照名操作默认时列表名用参照图形的文件名。
选择该名称后就可以重命名。
该操作不会改变参照图形本来的文件名。
3）附着新的外部参照操作单击【附着】按钮，将激活“外部参照”对话框，可以增加新的外部参照。
4）删除外部参照操作在列表框中选择不在需要的外部参照，然后单击【拆离】按钮。
AutoCAD2004培训教程 第七章 图块与外部参照
建立属性定义
命 令： ATTDEF <ATT>
菜 单：“绘图”
“块”
“定义属性
A.模式选项组 A.不可见：插入图块后属性值在图形中不能显示。
B.固
定：必须在定义属性时输入属性值，以后每
插入带有该属性的块时，系统都采用该 属性值。
ห้องสมุดไป่ตู้C.验
证：当输入提示输入属性值后，将再次以输 入的属性值作为默认值，对输入的属性 值绘予确认。
菜 单: “插入” 按 扭：“插入”工具栏
绑定：系统将外部参照转换为块，永久插入到当前 图形中。 拆离：从当前图形中移去不再需要的外部参照文件 卸载：从当前图形中移去不再需要的外部参照文件。 覆盖：按覆盖方式、参照外部参照文件。 附着：可将一个图形文件作为外部参照文件加入或 复制已加入的外部参照文件。
B.指定坐标、比例、和旋转 例：从设计中心插入室内设计图块
嵌套块与块的分解
嵌套块
图块中还可以包含其它图块,称之为嵌套块。
图块的分解。
A.利用EXPLODE分解图块。
B.分解带有嵌套元素的块,只能分解一层,
即最外一层图块被分解。 注：利用MINSERT 命令或外部参照插入的块 不能进行分解
块的属性
插入图块
利用INSERT命令插入块
命令：INSERT 菜单：“插入” <I> “块”
按扭：“绘图”工具栏
“插入块”
