变频器常见故障维修手册,变频器维护
变频器ce10故障诊断和维修

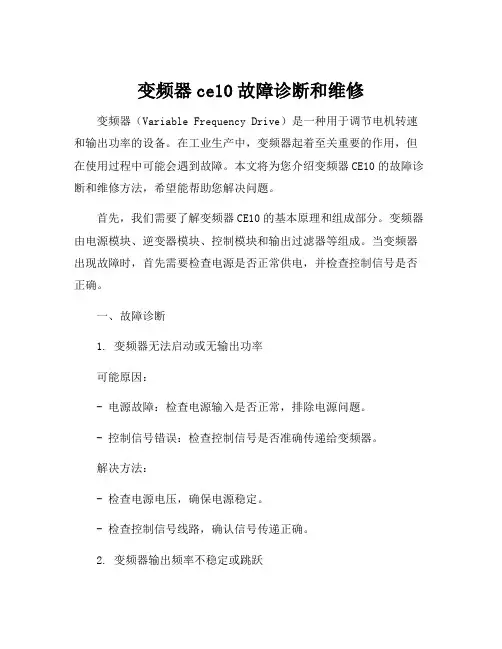

变频器ce10故障诊断和维修变频器（Variable Frequency Drive）是一种用于调节电机转速和输出功率的设备。
在工业生产中，变频器起着至关重要的作用，但在使用过程中可能会遇到故障。
本文将为您介绍变频器CE10的故障诊断和维修方法，希望能帮助您解决问题。
首先，我们需要了解变频器CE10的基本原理和组成部分。
变频器由电源模块、逆变器模块、控制模块和输出过滤器等组成。
当变频器出现故障时，首先需要检查电源是否正常供电，并检查控制信号是否正确。
一、故障诊断1. 变频器无法启动或无输出功率可能原因：- 电源故障：检查电源输入是否正常，排除电源问题。
- 控制信号错误：检查控制信号是否准确传递给变频器。
解决方法：- 检查电源电压，确保电源稳定。
- 检查控制信号线路，确认信号传递正确。
2. 变频器输出频率不稳定或跳跃可能原因：- 控制信号干扰：检查控制信号线路是否受到干扰。
- 逆变器模块故障：逆变器电容或电阻出现故障。
解决方法：- 重新布置控制信号线路，避免电磁干扰。
- 检查逆变器模块的电容和电阻，如有损坏，及时更换。
3. 变频器过热或冷却不良可能原因：- 散热器堵塞：检查散热器是否有堵塞物。
- 风扇故障：检查冷却风扇是否正常运转。
解决方法：- 清洁散热器，确保冷却效果良好。
- 检查风扇的电源接线，并确保风扇正常运转。
二、维修方法1. 更换电源模块：若变频器无法启动或无输出功率，可能是电源模块故障。
在更换电源模块前，请确保断开电源并使用绝缘手套等安全设备。
2. 更换逆变器模块：当变频器输出频率不稳定或跳跃，且控制信号线路无问题时，可以考虑更换逆变器模块。
在更换模块前，请确保断开电源，并仔细阅读产品手册和操作指南，按照操作步骤进行。
3. 散热器维护：如果变频器过热或冷却不良，可以定期清洁散热器，并确保冷却风扇正常运转。
如风扇故障，请更换故障风扇，并检查电源接线是否正确。
总结：变频器CE10的故障诊断和维修是一项复杂的工作，需要对设备有一定的了解和经验。
变频器维修方法

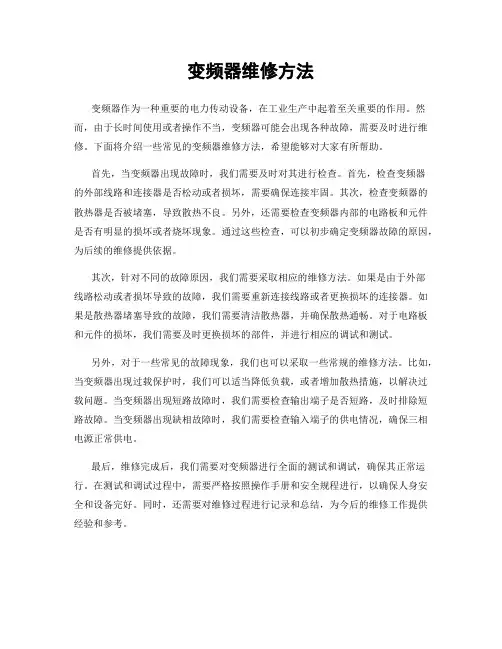

变频器维修方法变频器作为一种重要的电力传动设备，在工业生产中起着至关重要的作用。
然而，由于长时间使用或者操作不当，变频器可能会出现各种故障，需要及时进行维修。
下面将介绍一些常见的变频器维修方法，希望能够对大家有所帮助。
首先，当变频器出现故障时，我们需要及时对其进行检查。
首先，检查变频器的外部线路和连接器是否松动或者损坏，需要确保连接牢固。
其次，检查变频器的散热器是否被堵塞，导致散热不良。
另外，还需要检查变频器内部的电路板和元件是否有明显的损坏或者烧坏现象。
通过这些检查，可以初步确定变频器故障的原因，为后续的维修提供依据。
其次，针对不同的故障原因，我们需要采取相应的维修方法。
如果是由于外部线路松动或者损坏导致的故障，我们需要重新连接线路或者更换损坏的连接器。
如果是散热器堵塞导致的故障，我们需要清洁散热器，并确保散热通畅。
对于电路板和元件的损坏，我们需要及时更换损坏的部件，并进行相应的调试和测试。
另外，对于一些常见的故障现象，我们也可以采取一些常规的维修方法。
比如，当变频器出现过载保护时，我们可以适当降低负载，或者增加散热措施，以解决过载问题。
当变频器出现短路故障时，我们需要检查输出端子是否短路，及时排除短路故障。
当变频器出现缺相故障时，我们需要检查输入端子的供电情况，确保三相电源正常供电。
最后，维修完成后，我们需要对变频器进行全面的测试和调试，确保其正常运行。
在测试和调试过程中，需要严格按照操作手册和安全规程进行，以确保人身安全和设备完好。
同时，还需要对维修过程进行记录和总结，为今后的维修工作提供经验和参考。
综上所述，变频器的维修工作需要我们对设备进行全面的检查、维修和测试，确保设备的正常运行。
希望以上介绍的变频器维修方法能够对大家有所帮助，也希望大家在使用变频器时能够严格按照操作规程进行，以确保设备的安全运行。
变频器故障代码、原因、及处理
变频器故障代码、原因、及处理在工业自动化领域，变频器是一种常用的电力控制设备，它能够通过改变电源的频率来调节电机的转速，从而实现节能、调速等目的。
然而，在变频器的使用过程中，可能会出现各种故障，此时，准确理解和处理故障代码就显得至关重要。
一、常见的变频器故障代码1、“OC”过电流故障这是变频器最常见的故障之一。
可能的原因包括电机短路、负载突然增大、变频器输出侧短路等。
当出现“OC”故障代码时，应首先检查电机和电缆是否存在短路现象，然后检查负载是否异常增大，如机械部件卡住等。
2、“OU”过电压故障通常是由于电源电压过高、减速时间设置过短或者制动电阻选择不当等原因引起。
解决此故障需要检查电源电压是否稳定，合理调整减速时间，并根据实际情况选择合适的制动电阻。
3、“UV”欠电压故障可能是电源输入电压过低、电源缺相或者变频器内部电路故障导致。
此时，需要测量电源电压是否正常，检查电源线是否有松动或断线的情况，若电源正常，则可能是变频器内部故障，需要专业人员进行维修。
4、“OH”过热故障变频器过热可能是由于环境温度过高、散热风扇故障、风道堵塞或者过载运行时间过长等原因造成。
遇到这种情况，应检查散热系统是否正常工作，清理风道，确保变频器在合适的环境温度下运行，并避免长时间过载。
5、“GF”接地故障一般是电机或电缆的接地短路引起。
需要仔细检查电机和电缆的绝缘情况，排除接地短路点。
二、故障原因分析1、外部因素（1）电源问题：电源电压波动、电源缺相、电源谐波等都可能影响变频器的正常运行。
（2）负载突变：如机械部件突然卡死、物料堆积等，会导致电机负载瞬间增大。
（3）环境因素：高温、潮湿、灰尘多等恶劣环境会影响变频器的散热和电气性能。
2、内部因素（1）硬件故障：如功率模块损坏、电容老化、电路板故障等。
（2）软件问题：变频器的控制程序出现错误或异常。
三、故障处理方法1、查看操作手册当变频器出现故障代码时，首先应查阅对应的操作手册，了解该故障代码的详细含义和可能的原因。
变频器的维修及保养方法
变频器的维修及保养方法变频器是现代工业中常用的一种电力传动装置，它能够根据负载的需求实时调节电机的转速，从而实现节能和精确控制的目的。
由于长时间的使用和环境因素的影响，变频器可能会出现故障，影响生产运行。
对变频器进行定期的维修和保养非常重要。
本文将为您介绍变频器的维修及保养方法，希望能对您有所帮助。
一、定期清洁变频器安装在工业环境中，往往会受到灰尘、油污等污染，长时间不清洁容易造成散热不良，影响设备的稳定运行。
定期清洁变频器外壳和内部散热器是非常必要的。
清洁时，应先断开电源，使用软毛刷或吹风机将灰尘和污垢清除干净，同时要确保散热器通道畅通，以保证设备的散热效果。
二、检查散热器变频器的散热器是其重要的散热组件，散热器散热不好会导致变频器温度过高，进而影响设备的寿命。
在日常维护中要特别注意散热器的检查。
检查时，应该注意散热器表面是否有明显的灰尘和污垢，如果有应及时清理。
还应检查散热器的风扇是否正常运转，如果有异常应及时更换或修理。
三、维护电路板变频器的电路板是设备的核心部件，它的正常运行直接关系到整个设备的性能。
在维护过程中应该特别注意对电路板的检查和维护。
首先应该检查电路板表面是否有明显的损坏或氧化现象，如果有应及时更换或修理；其次应该检查电路板上的连接器和插座，确保连接良好，没有松动或接触不良；最后还应该对电路板上的元件进行热态检测，确保元件工作正常。
四、检查风扇变频器在工作过程中会产生大量的热量，如果散热不及时，会影响设备的稳定运行。
风扇作为散热的重要组成部分，需要定期检查和维护。
首先应该检查风扇的转速是否正常，如果异常应及时更换或修理；其次应该检查风扇的通风口是否被堵塞，如果有应及时清理；最后还应该检查风扇的供电线路和插座，确保连接良好。
五、检查接线端子变频器在使用过程中，由于工作条件的不同，接线端子可能会受到外力的影响而松动，或者会因为电流的冲击而产生接触不良的现象。
在维护过程中应该注意对接线端子的检查和维护。
变频器常见故障的检测与维修探析
变频器常见故障的检测与维修探析变频器是一种广泛使用的电力控制设备，其通过改变电源频率来实现对电机运行速度的控制。
由于其在电力传输和控制系统中所扮演的重要角色，因此在操作过程中可能会出现各种故障，这些故障都需要及时处理，以保证设备正常运转。
本文将从故障检测、维修、预防等方面探析常见的变频器故障。
一、变频器常见故障1. 电源故障：由于变频器依赖稳定的电源进行工作，所以电源故障可能会导致变频器无法正常工作。
此类故障主要有：电源供应不足或过高，电源跳闸或短路等。
此时可以通过检测电压、电流以及补偿电容器等方式来判断故障原因。
2. 控制板故障：变频器中的控制板是系统重要的组成部分，出现故障可能会导致控制系统中断。
常见的控制板故障有：模拟电路故障、数字电路故障等。
此时可以通过检测控制板电路、芯片、环路等方式来判断故障。
3. 机械故障：变频器控制的电机存在机械故障时，也会影响到变频器的工作。
常见的机械故障有：轴承故障、轮毂故障、机械损坏等。
此时需要对电机进行检测，发现问题并及时修理。
4. 导线故障：变频器控制电机的过程中，可能发生导线连接不良、断线等问题，从而导致整个系统无法正常运作。
此时需要进行线路检测，找出故障点并进行维修。
1. 故障检测：为确保良好的变频器性能，必须对其进行定期维护和检修。
在日常操作和维护中，可以通过以下方式检测各个部件的状态：（1）电源检测：检测电压、电流是否稳定，是否存在电源跳闸等情况。
（2）控制板检测：检测控制板电路、芯片、环路是否正常工作，检查各器件是否正常。
（3）机械检测：检测电机是否存在轴承故障、轮毂故障等。
（4）导线检测：检测变频器与电机之间的导线是否连接良好，是否存在断线、短路等。
2. 故障维修：当发现变频器存在故障时，需要对其进行维修。
维修的具体步骤如下：（1）确认故障原因：根据检测结果，确认故障原因所在的部位。
（2）更换故障件：更换或修复故障件，如更换电容器、控制板芯片等。
变频器维修技巧 -回复
变频器维修技巧-回复变频器（inverter）是一种能够将直流电转换为交流电的电子设备。
它主要用于调整电动机的转速和转矩，广泛应用于各种机械设备中。
然而，由于长期使用或错误操作，变频器可能会出现故障。
在本文中，我将分享一些关于变频器维修的技巧，帮助您快速解决变频器故障。
1. 故障检查及排除首先，当变频器出现故障时，我们需要进行故障检查。
此时，我们可以通过以下步骤来进行排除：- 检查电源：确保变频器的电源供应正常，检查是否有断电或电压异常的问题。
- 检查连接线路：仔细检查所有连接线路，包括电源线、控制线、驱动线等，确保它们没有损坏或松动的情况。
- 检查电机：如果变频器连接的是电动机，可以检查电机是否正常工作，例如是否存在异响或发热等问题。
- 检查参数设置：有时候，变频器可能由于参数设置问题而出现故障，这时我们需要检查参数设置是否正确。
2. 检查状态指示灯变频器通常配备有状态指示灯，通过观察指示灯的状态，我们可以初步判断故障的原因。
以下是一些常见的状态指示灯及其含义：- 电源指示灯：如果电源指示灯不亮，可能是电源供应有问题，需要检查电源线路。
- 运行指示灯：如果运行指示灯不亮，可能是控制信号问题，需要检查控制线路。
- 故障指示灯：如果故障指示灯亮起，需要根据变频器的说明书查询故障代码，并进行相应的排除。
3. 软件重启或复位有时候，变频器的故障可能是由于软件问题引起的。
此时，我们可以尝试进行软件重启或复位来解决问题。
具体步骤如下：- 关闭变频器电源，等待片刻后再重新通电。
- 如果仍然有问题，可以尝试进行软件复位。
按照变频器的说明书找到复位开关，并进行操作。
4. 更换损坏的元件如果经过以上步骤仍然无法解决变频器的故障，可能是某些元件已经损坏，需要进行更换。
在更换元件前，我们需要确认故障是由哪个元件引起的。
可以通过以下方法来排除：- 使用万用表测量电路中的电阻和电压，找到故障的元件。
- 根据故障的症状，判断可能引起故障的元件类型，例如电容、电感、二极管等。
高压变频器单元模块的故障和维修方法
高压变频器单元模块的故障和维修方法高压变频器单元模块的故障和维修方法一、引言在现代工业领域，高压变频器单元模块是一种常见的电力电子设备，用于控制和调节电动机的转速和运行状态。
然而，由于复杂的电路和高功率负载，高压变频器单元模块存在故障的风险。
本文旨在对高压变频器单元模块的故障类型、原因以及相应的维修方法进行全面评估，以帮助读者更深入地了解和解决这些问题。
二、常见故障类型及原因1. 电源故障：高压变频器单元模块需要稳定的电源供应才能正常运行。
常见的电源故障包括电源过压、欠压、不平衡等，这些问题可能导致电路电压异常，进而影响变频器模块的正常工作。
2. 散热问题：高压变频器单元模块的工作会产生大量的热量，若散热不良，可能导致芯片温度过高，进而影响系统的稳定性和寿命。
3. 控制电路故障：变频器单元模块中的控制电路是关键的部分，它负责对输入信号进行采集和处理，并输出相应的控制信号。
控制电路故障可能导致输出波形不稳定、闪烁等问题。
4. 故障保护功能：高压变频器单元模块通常具备过压、过流、过热等保护功能。
然而，这些保护功能本身也可能出现故障，导致误报故障，减弱了对真实故障的保护。
三、故障维修方法1. 检查电源：首先需要检查电源供应，确保电源工作稳定，并符合变频器单元模块的额定功率和电压范围。
如果发现电源问题，应及时修复或更换电源。
2. 散热处理：要确保变频器单元模块的散热正常，可以通过清洁散热风扇、检查散热风道、增加散热片等方式来提高散热效果。
当温度过高时，应及时停机并进行冷却，以防止损坏。
3. 检查控制电路：对于控制电路故障，可以通过检查电路连接、更换损坏的元件、重新校准电路参数等方式来解决。
使用专业的测试仪器可以帮助定位和诊断问题。
4. 保护功能故障处理：当保护功能出现故障时，可以参考变频器单元模块的用户手册，检查保护功能的设置和参数。
如果需要，可以重置保护功能或恢复出厂设置。
四、个人观点和理解作为一名高压变频器单元模块的维修人员，我认为故障排除的关键在于全面的故障诊断和维修方法的熟练掌握。
施耐德变频器维修
施耐德变频器维修
一、引言
施耐德变频器作为一种常见的电气设备，在工业生产中扮演着至关重要的角色。
然而，变频器难免会出现故障，而及时有效地进行维修则显得尤为关键。
本文将介绍施耐德变频器的维修方法。
二、常见问题及故障判定
1.电源问题：变频器无法启动或显示异常。
2.过载问题：变频器在正常负载情况下出现过载。
3.散热问题：变频器发热过高导致性能下降。
三、维修方法
3.1 电源问题
•检查电源线路：检查电源线路是否接触良好，并确保电压稳定。
•检查电机：检查电机是否正常运转，如电机故障需及时更换或修理。
3.2 过载问题
•降低负载：可以通过减小负载或调整负载类型来解决过载问题。
•检查参数设置：检查变频器的参数设置是否合理，调整参数以适应实际负载。
3.3 散热问题
•清洁散热部件：定期清洁变频器的散热部件，保持散热效果良好。
•增加散热模块：如有可能，增加散热模块以提高散热效率。
四、预防措施
1.定期检查：定期检查变频器工作状态，发现问题及时处理。
2.保持清洁：保持变频器周围环境清洁，防止灰尘积聚影响散热效果。
3.合理使用：避免频繁启停以减小负载冲击，延长变频器寿命。
五、结论
通过本文的介绍，我们了解了施耐德变频器的常见故障及维修方法，以及预防
措施的重要性。
在生产中，保持变频器的正常运转对提高生产效率意义重大，因此我们应该定期对变频器进行维护和检修，以确保其稳定高效地工作。
变频器维修手册
变频器维修手册第一章引言变频器（Variable Frequency Drive，简称VFD）是一种用于控制交流电动机转速和输出电压等参数的电子设备。
其广泛应用于工业生产中，用于节能、调速和控制工艺等方面。
本手册旨在提供变频器维修的全面指南，以帮助操作人员更好地进行维护和故障排除。
第二章变频器组成与工作原理2.1 变频器组成变频器主要由整流器、中间直流环节、逆变器和控制电路等组成。
整流器将供电网的交流电转换为直流电，中间直流环节对直流电进行滤波和稳压。
逆变器则将稳定的中间直流电转换为可调频率和可调电压的交流电，控制电路用于监测和调节变频器的工作状态。
2.2 变频器工作原理变频器通过调节输入电压的频率和幅值来控制输出电机的速度。
其工作原理是将输入的交流电通过整流后转换为直流电，再通过逆变器将直流电转换为可调频率和可调电压的交流电，最终将输出电流供给电机。
第三章变频器维修前的准备工作3.1 安全措施在进行变频器维修前，务必确保断开电源，并使用相关工具和设备遵循相关的工作安全规范。
在处理高压部件时，应佩戴绝缘手套和绝缘靴以确保自身安全。
3.2 维修工具和备件准备进行变频器维修时，需要准备一些常用的工具，如螺丝刀、扳手、万用表等，并根据维修手册的要求准备相关备件以备更换。
第四章变频器维修常见故障排除4.1 变频器无法启动当变频器无法启动时，可以首先检查输入电源是否正常，并检查变频器的连接是否松动。
同时，还需检查控制电路是否正确连接，以及是否存在过流或过压等故障。
4.2 变频器输出异常当变频器输出电机的速度或转矩异常时，需要检查变频器的参数设置是否正确。
同时，还应检查输出电机的连接和绝缘情况，以及变频器的过载保护功能是否正常。
...第五章维护与保养5.1 定期清洁为了保证变频器的散热性能和正常运行，应定期清洁变频器外壳和散热风扇等部件。
使用柔软的干净布进行清洁，并注意不要使用带有化学溶剂的清洁剂。
5.2 检查电气连接定期检查变频器的电气连接是否稳固可靠，包括输入电源和输出电机的连接。
台达变频器常见故障处理和维修方法
台达变频器常见故障处理和维修方法一、常见故障介绍1.1 无法开机•问题描述：变频器无法启动，无显示，无任何动作。
•可能原因：1.电源故障：检查电源插头是否插紧，是否供电正常。
2.控制器故障：检查控制器的线路连接是否正常，是否受潮。
3.保险丝损坏：检查保险丝是否烧毁，如有烧毁迹象，需更换保险丝。
1.2 变频器高温故障•问题描述：变频器工作时过热，可能导致系统停机。
•可能原因：1.散热不良：检查变频器周边散热设备是否正常运行，并清理散热器的灰尘。
2.负载过大：检查负载是否超过了变频器的额定容量，需要调整负载大小。
3.冷却系统故障：检查冷却系统是否正常工作，如水泵、水管是否堵塞。
二、故障处理方法2.1 无法开机故障处理1.检查电源插头是否插紧，确认供电正常。
2.检查控制器线路连接，确保连接牢固没有松动。
3.检查保险丝是否损坏，如有烧毁迹象，更换保险丝。
2.2 变频器高温故障处理1.清理散热器的灰尘，并确保周边散热设备正常工作。
2.检查负载是否超过了变频器的额定容量，如超载，需要减小负载。
3.检查冷却系统的工作状态，如水泵是否工作正常，水管是否堵塞。
三、维修方法3.1 常见故障的维修方法1.控制器故障维修：检查控制器连接是否正常，重新插拔线路并确保连接正常。
2.散热不良维修：清理散热器的灰尘，并确保周边散热设备正常运行。
3.保险丝损坏维修：检查保险丝是否烧毁，如有烧毁迹象，更换保险丝。
3.2 特殊故障的维修方法1.变频器故障代码解析：根据故障代码手册进行故障诊断和解析，根据代码提供的信息进行相应的维修操作。
2.主回路损坏维修：检查主回路是否存在短路或断路的情况，修复或更换受损部分。
3.控制逻辑故障维修：检查控制器的逻辑电路是否正常，如有异常，修复或更换受损电路元件。
四、预防措施1.定期检查电源供电情况，确保电源稳定。
2.定期清理散热器的灰尘，保持散热良好。
3.使用变频器时避免超载，确保负载在额定容量内。
变频器常见问题及维修方法
变频器（Variable-frequency Drive，VFD）是应用变频技术与微电子技术，通过改变电机工作电源频率方式来控制交流电动机的电力控制设备。
变频器主要由整流（交流变直流）、滤波、逆变（直流变交流）、制动单元、驱动单元、检测单元微处理单元等组成。
变频器靠内部IGBT的开断来调整输出电源的电压和频率，根据电机的实际需要来提供其所需要的电源电压，进而达到节能、调速的目的，另外，变频器还有很多的保护功能，如过流、过压、过载保护等等。
随着工业自动化程度的不断提高，变频器也得到了非常广泛的应用。
那在我们日常使用过程中有哪些常见问题呢？今天我们就来分析几例：一．对于变频器来说，它们都有一个正常的工作电压范围，当电压超过这个范围时，就很可能会造成损坏。
这种就是过压类故障，常见的有两类：1. 输入交流过电压：这种是指输入输入交流电源的电压超过正常值，一般发生在节假日线路负载较轻，电压升高或者线路出现故障。
例如，遇到星期一刚上班，变频器故障指示报警，断开电源，过一会再送电启动即可正常。
2. 发电状态时的过电压：这种情况出现的概率较高，主要是电动机的实际转速比同步转速还高，而使电动机处于发电状态或者是中频炉工作于向电网回馈能量时，而变频器又没有安装制动单元引起的。
以下情况可引起这一故障。
(1)当变频器拖动大惯性负载时，其减速时间设置较小，在减速过程中，变频器输出频率减小的速度快，而负载靠本身阻力减速较慢，使得负载拖动电动机的转速比变频器输出频率所对应的同步转速还要高，电动机处于发电状态，而变频器没有能量回馈功能，因而变频器直流回路电压升高，超过其保护值，出现故障。
.(2)中频炉或中频设备在向电网回馈能量时也会使输入电压过高而出现故障。
(3)多个电动机拖动同一负载时，也可能出现这一故障.主要是由于没有负荷分配所引起的，即多台电动机速度不同步.以两台电动机拖动同负载为例，当一台电动机的实际转速大于另台电动机的同步转速时，则转速较高的电动机相当于原动机，转速低的电动机则处于发电状态，易引起故障，处理此类故障可加负荷分配器，也可修改变频器参数.二．过载故障包括变频过载和电机过载。
变频器维修手册
变频器维修手册变频器维修手册第一章介绍1.1 变频器的定义及作用- 变频器是一种能够调节电机速度的设备，通常用于工业生产中控制电机的转速。
1.2 变频器的基本组成- 变频器由整流器、滤波器、逆变器、控制器等组成。
1.3 变频器常见故障类型- 过载故障- 短路故障- 过电压故障- 过热故障- 其他常见故障类型第二章变频器故障排除步骤2.1 故障现象的观察与记录- 观察变频器故障时的现象，包括异常声音、显示屏上的报错信息等，并记录下来以便排查故障。
2.2 初步排查- 检查电源是否正常- 检查信号线连接是否松动- 检查负载是否超过变频器的额定能力2.3 详细排查故障- 根据故障现象进行逐步排查，包括变频器内部电路、电源模块、控制器等。
2.4 故障检修与更换部件- 对故障部件进行检修或更换，确保变频器能够正常工作。
第三章变频器维护与保养3.1 定期检查- 检查变频器的外观、散热器、连接线路等是否正常，发现问题及时处理。
3.2 清洁与防尘- 定期清洁变频器，防止积尘影响散热效果。
3.3 润滑与绝缘- 对变频器内部的滑动部件进行润滑，经验良好。
3.4 保养记录- 记录变频器的保养情况，包括保养时间、保养内容等，便于及时跟踪维护。
第四章常见问题解决方法4.1 变频器不能启动- 检查电源是否正常- 检查控制信号线是否正确连接- 检查保护措施是否生效4.2 变频器工作不稳定- 检查反馈信号是否正常- 检查控制参数是否设置正确4.3 变频器报警- 根据报警代码进行故障排查- 检查对应故障代码的解决方法第五章附件本文档涉及的附件包括：- 变频器故障记录表- 变频器维护日志表第六章法律名词及注释- 根据变频器相关法律文件对以下名词及注释进行说明。
6.1 变频器：电气设备，用于调节电动机的转速、频率和电压的设备。
6.2 故障排除：对变频器发生的故障进行诊断和修复的一系列步骤。
6.3 维护保养：定期检查和保养变频器，以确保其正常运行的工作。
变频器维修手册
变频器维修手册【变频器维修手册】第一章：前言为了帮助用户更好地维修和保养变频器，本手册将提供详细的变频器维修指导。
在阅读本手册前，请确保您已经熟悉变频器的基本原理和操作。
第二章：故障诊断与排除2.1 常见故障变频器使用过程中可能出现各种故障，如启动不正常、输出异常、过载保护等。
本节将简要介绍常见的故障情况，并提供相应的排除方法。
2.2 故障诊断流程在遇到故障时，正确的诊断流程可以节省维修时间，并提高维修效率。
本节将详细介绍一套完整的故障诊断流程，以便用户按部就班地进行问题排查。
第三章：维修工具与设备准备3.1 必备工具本节将列出维修变频器所必需的工具，如万用表、螺丝刀、钳子等。
请用户根据实际情况准备好相应的工具，以便进行后续的维修操作。
3.2 仪器设备准备除了基本工具外，维修变频器还需要特定的仪器设备，如频率计、温度计等。
本节将详细介绍这些仪器设备的使用方法和注意事项。
第四章：常见故障排除4.1 启动异常变频器启动时，如果出现异常现象，可能是由于供电问题、电源线连接错误等原因引起的。
本节将针对不同的启动异常情况，提供相应的解决方案。
4.2 输出异常当变频器的输出频率或电压异常时，可能会导致输出设备工作不正常或无法正常工作。
本节将介绍可能的输出异常原因，并提供相应的解决方案。
4.3 过载保护过载保护是变频器的一项重要功能，它可以有效保护电机和变频器免受过载损坏。
然而，过载保护也可能误判导致误停等问题。
本节将详细介绍过载保护的原理和排查方法。
第五章：维护与保养5.1 维护周期保持变频器的正常运行，需要进行定期的维护和保养。
本节将介绍维护周期的选择原则，并提供相应的维护方案。
5.2 清洁与防尘在运行过程中，变频器的内部可能会积尘，导致散热不良等问题。
本节将介绍如何正确清洁变频器，并提供防尘建议，以延长变频器的使用寿命。
5.3 散热与防潮变频器的散热和防潮是其正常运行的关键。
本节将介绍散热方法和防潮措施，并提供相应的维护建议，以确保变频器的可靠运行。
变频器常见故障处理和维修方法
变频器常见故障处理和维修方法变频器是一种用于改变交流电的频率和电压的设备，被广泛应用于各种机械设备和工业生产中。
但是，由于使用寿命、环境因素和操作不当等原因，变频器会出现各种故障。
下面是一些常见的变频器故障处理和维修方法。
1.变频器无法启动这可能是由于供电不足、过压保护、过负荷保护或电源电压不稳定等原因导致的。
首先，检查供电线路、电源插头和变频器的接线是否正确。
然后，检查是否存在电源电压过高或过低的情况，如果是这样，应采取适当的措施解决。
最后，检查变频器的连接电机是否有过负荷的情况，如果是，需要减少负载或更换适当的电机。
2.变频器故障显示变频器在故障状态下会显示相应的错误代码或故障信息。
首先，将变频器切换到手动模式，然后按照操作手册中的相应故障诊断流程进行故障检查。
常见的故障包括过载、过热、过电流、过压、欠压等。
根据故障代码或信息，检查电压、电流、温度等参数是否正常，根据需要采取相应的维修措施。
3.变频器电机运行不稳定电机运行不稳定可能是由于变频器输出频率不稳定、电路板故障、电机结构问题等原因引起的。
首先，检查变频器输出频率是否稳定，如果不稳定，则需要检查变频器的输出电路和电路板是否正常。
然后，检查电机的转子是否平衡，轴承是否磨损，风扇是否正常等。
根据检查结果，采取相应的维修和保养措施。
4.变频器噪音过大变频器在运行过程中可能会产生噪音，这可能是由于电机结构松动、轴承磨损、风扇老化等原因引起的。
首先，检查变频器和电机的安装是否牢固，紧固螺栓和连接件是否松动。
然后，检查电机的轴承是否磨损，如果是，需要更换新的轴承。
最后，检查电机的风扇是否干净，如果有积尘或损坏，需要进行维修或更换。
5.变频器发热过高变频器在工作过程中会产生一定的热量，但如果发热过高，可能是由于散热不良、空气流通不畅、功率过大等原因引起的。
首先，检查变频器周围的散热风扇是否正常运行，清理杂物和灰尘，保证空气流通畅。
然后，检查变频器的散热片是否有过热或局部热点，并及时处理。
变频器维修手册
第三节 驱动电路及 CPU 板的静态检修 .................................................................. - 33 第八章 KVFC+415GR 变频器的动态检修 .......................................................................... - 35 第一节 开关电源的动态检修 .................................................................................... - 36 第二节 IC Board 的动态检修 .................................................................................... - 38 第三节 CPU 板的动态检修 ....................................................................................... - 40 第四节 驱动电路的动态检修 .................................................................................... - 42 第五节 主回路输出波形测试 .................................................................................... - 44 第九章 KVFC+415GR 变频器的整机测试 .......................................................................... - 45 第一节 整机装配........................................................................................................ - 45 第二节 空载测试........................................................................................................ - 46 第三节 轻载测试........................................................................................................ - 47 第四节 满载测试........................................................................................................ - 48 第十章 填写故障维修记录表 ................................................................................................ - 48 附录 I：KVFC+系列变频器故障保护动作一览表................................................................. - 49 表一：故障保护动作名称及功能一览表 ........................................................................ - 49 表二：故障码及其名称、原因和对策 ............................................................................ - 50 附录 II：部件更换 .................................................................................................................... - 51 附录 III： 7.5KW 以下机型部分电路元器件一览表 ............................................................ - 51 附录 IV 常见故障的快速检修............................................................................................... - 52 附录 V：手工锡焊基本操作及技术要点 ................................................................................ - 58 一、手工锡焊基本操作方法 ............................................................................................ - 58 二、手工锡焊技术要点 .................................................................................................... - 60 三、贴片元件的手工焊接和拆卸 .................................................................................... - 63 -
三垦变频器维修手册
三垦变频器维修手册1. 引言1.1 目的和范围本文档旨在提供关于三垦变频器维修的详尽指导，包括故障排除、部件更换以及常见问题解决方法等内容。
2. 变频器概述2.1 定义与原理简介- 变频器是一种用来控制电机转速并实现节能效果的设备。
它通过改变输入电压或输出波形来调整驱动系统中电机运行状态。
3. 组件结构与功能说明3.1 主要组成部分- 输入端子板：接收外界信号输入，并将其传递给其他模块进行处理；- 控制面板：用户可以通过操作按钮设置参数和监视工作状态；- 输出端子板：连接到被控制设备上，向其提供所需功率。
4.故障诊断与排除4.１常见故障类型及可能原因- 故障类型：短路保护触发；过载保护触发；－可能原因：外界短路引起过流情况出现;超负荷使用造成额定容量超过变频器能力；4.２故障排除步骤- 步骤１：检查电源供应是否正常，确保输入电压稳定；- 步骤2: 检查输出端子板连接情况，并确认无松动或接触不良现象;－步骤3: 根据故障代码手册查询相应的错误码并进行处理。
5. 部件更换与维护5.1 常见部件及其功能散热风扇：用于降低设备温度，防止过热损坏。
冷却片：通过导热方式将内部产生的高温传递到外界环境中。
５.２更换流程－流程一：断开主机电源以避免意外休眠；卸下原有组件（如散热风扇）并清洗相关零配件;安装新组建时注意正确插入位置和方向。
6. 法律名词及注释- 变频器：Variable Frequency Drive (VFD)，是指可以改变交流马达运行速度、调整负载转距比例关系来实现节约能耗效果的控制系统。
- 故障排除：Troubleshooting，是指通过分析和解决设备或系统故障来恢复其正常运行的过程。
7. 附件本文档涉及到以下附件：变频器电路图；维修工具清单；。
g120变频器常见故障报警及处理方法
g120变频器常见故障报警及处理方法
常见的G120变频器故障报警及处理方法包括：
1. 电源故障报警：如果变频器显示电源故障报警，首先检查电源连接是否稳固，确认输入电压是否正常。
如果电源连接正常，可能是电源模块损坏，需要更换电源模块。
2. 过载报警：当负载超过变频器额定负载能力时，会触发过载报警。
处理方法是检查负载情况，是否存在过载情况。
如果存在过载情况，可考虑减小负载或更换更大容量的变频器。
3. 过热报警：当变频器温度过高时，会触发过热报警。
处理方法是检查变频器散热情况，清理散热器和风扇，确保空气流通畅。
同时，可以考虑降低变频器负载或增加辅助散热设备。
4. 缺相报警：当输入电源缺少一个相位时，变频器会发出缺相报警。
处理方法是检查电源连接情况，确保输入电源正常供电。
如果电源连接正常，可能是电源模块损坏，需要更换电源模块。
5. 过电流报警：当变频器输出电流超过额定值时，会触发过电流报警。
处理方法是检查负载情况，是否存在短路或故障。
如果负载正常，可能是变频器内部故障，需要进行维修或更换。
6. 编码器反馈故障报警：如果变频器显示编码器反馈故障报警，处理方法是检查编码器连接情况，确保连接稳固。
如果连接正常，可能是编码器故障，需要检修或更换编码器。
以上是常见的G120变频器故障报警及处理方法，具体情况还需根据实际情况进行判断和处理。
建议在处理故障时，遵循相关的安全操作规程，如戴好防护装备、断电操作等。
如需更详细的故障处理方法，建议参考相关的产品操作手册或咨询厂家技术支持。
博士力士乐变频器常见故障及处理办法【技巧】
在工业机器人维修中，变频器维修是经常会遇到的，在变频器的使用过程中大家可能会遇到各种各样的故障，但是很多人对变频器产生故障的原因以及维修方法并不清楚，希望通过本文对博士力士乐变频器维修进行介绍让大家有一定的了解。
1.变频器欠压变频器欠压是人们在对变频器的使用中经常碰到会遇到的问题。
根据博世力变频器维修手册中所说，这里问题的产生原因主要是因为主回路电压太低，具体的故障产生原因为整流桥某一路损坏或可控硅三路中有工作不正常的都有可能欠压故障的出现，其次主回路器损坏，直流母线电压损耗在充电电阻上面有可能欠压。
还有就是电压检测电路发生故障而出现欠压问题。
2.变频器过载变频器过载问题也是引起变频器跳动频繁的故障之一，平时看到过载现象，按照在博世力士乐变频器维修十分常说的，这是其实首先应该分析一下到底是马达过载还是变频器自身过载，一般来讲马达由于过载能力较强，只要变频器参数表的电机参数设置得当，一般不大会出现马达过载。
而变频器本身由于过载能力较差很容易出现过载。
就可以检测变频器输出电压。
3.变频器开关电源损坏变频器开关电源损坏问题这是众多变频器常见的故障，通常是由于开关电源的负载发生短路造成的，变频器采用了新型脉宽集成管控器uc2844来开关电源的输出，同时uc2844还带有电流检测，电压反馈等功能，当发生无显示，控制端子无电压，dc12v，24v风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。
4.sc故障sc故障是在博世力士乐变频器维修中较常见的故障。
igbt模块损坏，这是引起sc故障的原因之一。
此外驱动电路损坏也容易sc故障。
安川在驱动电路的设计上，上桥使用了驱动光耦pc923，这是专用于驱动igbt模块的带有放大电路的一款光耦，安川的下桥驱动电路则是采用了光耦pc929，这是一款内部带有放大电路，及检测电路的光耦。
此外电机抖动，三相电流，电压不平衡，有显示却无电压输出，这些现象都有可能是igbt模块损坏。
日立变频器维修常见故障排除
日立变频器维修常见故障排除一、日立变频器J300系列自整定功能1、连接好电机缆线2、去掉各种制动措施及外接系统（如压力传感器、温度传感器、速度传感器等）3、变频器通电4、设定F9=00、F2=20HZ（任意值皆可以，但不能为0）F4、F6、F7、F11、A1、A2按照实际情况设定5、设定A97=16、按ON键进行自整定（通常时间在2分钟左右，注意内容在说明书A-2页）7、自整定成功结束后显示“ - - 0”，按任意键，显示原始屏幕8、自整定失败结束后显示“ - - I”，按任意键，显示原始屏幕，重新设定9、自整定成功后，需要设定A0=4、A98=2，其它参数根据需要按照实际工况进行设定备注：自整定功能可以使控制更精确，尤其在矢量控制情况下建议使用二、日立变频器J300系列第二设定功能1、将智能端子C1（或C2、C5、C6、C7）的值设定为8（即SET功能）2、将智能端子C1（或C2、C5、C6、C7）与P24端子用一短线连接（既短路）3、此时可以设定变频器拖动的电机的参数及变频器运行参数；4、断开智能端子C1（或C2、C5、C6、C7）与P24端子的连线，可以设定变频器拖动的第二台电机的参数及变频器运行参数。
5、此时只要保证变频器的输出侧闭和的前提下，通过闭合智能端子C1（或C2、C5、C6、C7）与P24端子的连线可以实现两套参数运行，避免了烦琐的参数设定。
三、日立变频器故障信息的处理措施发生故障保护后，应该详细检测变频器的各个部位及使用情况，如无意外，请按复位键“STOP”，然后继续运行。
四、日立变频器源漏型接法区别1.日立变频器小型号如：L100、SJ100、J100系列的漏型接法型号为LF、HF、或结尾字母为“U”，其智能端子的公共端为“CM”，——负电位；欧洲型号为源型接法，结尾字母为“E”，其智能端子的公共端为“P24”，——正电位；源、漏型接法是不可转换的。
2.SJ200、SJ300、L300、J300系列的漏型接法型号为LF、HF、或结尾字母为“U”，其智能端子的公共端为“CM”，——负电位；欧洲型号为源型接法，结尾字母为“E”，其智能端子的公共端为“P24”，——正电位；源、漏型接法是可以转换的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变频器故障分析与处理
一、变频器故障介绍
轻故障分类与报警
系统发生轻故障时，系统给出间歇光报警，轻故障包括变压器超温报警，单元柜超温报警，柜门连锁打开。
对于轻故障的发生，系统不作记忆处理，仅在故障指示中显示。
故障存在时报警，如果故障自行消失，则报警自动取消。
系统运行时如果发生这类故障，变频器并不立即停机。
在停机状态下，如果存在这类故障，用户也还能进行启动操作。
一、重故障分类与报警
系统发生下列故障时,按照重故障处理：
重故障包括：外部故障、变压器过热、电机过流、柜温过热、单元故障、变频器过流、高压失电、接口板故障、控制器不通讯、接口板不通讯
单元故障包括：熔断器故障、过热、驱动故障,过压、光纤故障。
上述任何一个故障发生时，系统给出连续的报警信号和故障指示，发出高压分断指令。
系统保持故障指示及高压分断指令。
以上重故障发生后，系统作记忆处理。
故障一旦发生，系统报警并自动跳闸停机，故障原因被记录。
如果故障自行消失，故障指示、高压分断等指令也都一直保持。
只有故障彻底排除，并且用人机界面上的系统复位按钮或者远程的外部复位按钮复位后才能使变频器恢复到系统待机状态，并允许重新开机。
重故障发生时，高压电源将自动分断。
如果因为其他原因没有分断，用户可以用柜门的高压分断按钮将高压电源强行手动分断。
二、常见故障与解决方法
三、如何更换功率单元
单元柜内的功率单元模块是完全一致的，如果某一单元由于故障而不能正常工作，可以在允许设备退出的时间用备用单元将其替换。
更换功率单元模块可遵照以下步骤进行：
●停机，使变频器退出运行状态；
●切断高压电源，推出高压柜小车，并将本地或远程高压分断开关锁定；
●打开功率柜柜门，等待所有单元的指示灯熄灭；
●拔掉故障单元的TX、RX两根光纤头；
●用扳手卸下故障单元的R、S、T输入电源接线和L1、L2输出连接铜排；
●拆下故障单元与轨道的两个固定螺丝；
●将故障单元沿轨道拔出，注意轻拿轻放；
●按与上述拆卸相反的顺序将备用单元装上并接线；
●系统重新上电投入运行；
●与厂家联系维修故障单元。
变频器日常维护。
