支护结构计算之排桩与地下连续墙计算

支护结构计算之排桩与地下连续墙计算排桩是指在地基中按一定的排列规律竖向钻孔和灌入浇筑有强度的混凝土，形成一定的桩状体，以增加地基的承载力和稳定性的一种地基加固方式。

而地下连续墙是指沿地基深处连续围成一定的围护结构，从而达到增加地基的稳定性和承载力的作用。

下面我们就来详细介绍一下排桩和地下连续墙的计算方法。

一、排桩的计算方法：1.确定设计堆载荷和设计基本桩载荷：根据工程的荷载要求，计算地基所能承受的荷载大小。

2.计算单桩承载力和桩长：采用极限平衡法，以单桩为单位计算桩的承载力，得到单桩的承载力和桩长。

3.计算点桩的间距和排桩深度：根据桩的承载力和荷载大小，计算相邻桩之间的距离和排桩深度。

4.桩的排列形式：根据工程的具体要求和土层的情况，确定桩的排列形式和间距。

5.计算排桩的承载力：按排桩的排列形式和间距，采用图解法或计算法计算排桩的整体承载力。

二、地下连续墙的计算方法：1.墙的排列形式和尺寸：根据工程的具体要求和土层的情况，确定连续墙的排列形式和尺寸。

2.确定土的侧压力和角度：根据土的密度、倾斜角等参数，计算土的侧压力和侧压力的作用角度。

3.计算墙的承载力和刚性：根据连续墙的尺寸和挡土高度，计算墙的承载力和刚性。

4.计算墙板的厚度和加固措施：根据土的侧压力和墙的承载力，计算墙板的厚度和加固措施，提高墙的稳定性。

5.计算墙的受力状态：计算连续墙在工作状态下的受力状态，包括剪切力、弯曲力、轴力等受力。

通过以上的计算方法，可以得到排桩和地下连续墙的各项参数和设计要求。

在实际工程中，还需要根据具体情况进行一些调整和改进，以确保结构的稳定性和可靠性。

同时，需要进行孔隙水压力和土的变形等方面的计算，进一步确认结构的可行性和安全性。

总结起来，排桩和地下连续墙的计算方法是基于土力学和结构力学的理论基础上进行的。

通过合理的计算和设计，能够保证工程的稳定性和可靠性，提高地基的承载力和稳定性。

排桩支护施工工艺原理

排桩支护施工工艺原理排桩支护施工工艺原理排桩支护是土建工程中常用的一种地基处理方式，其主要作用是通过对地面或土体进行钻孔或打草方支护，实现地基固化和变硬，以防止土体的坍塌等问题。

本文将介绍排桩支护的原理和工艺。

一、排桩支护工艺原理排桩支护是通过钻孔或打草方，将钢筋混凝土桩或钢板桩按一定的排列方式埋入土体中，然后填充混凝土、砂土或其他材料，从而形成一定的支护结构，使土体发生固结、增密和偏向刚体变化的装置。

排桩支护能有效地改变土体的力学性质，使其具备一定的支撑能力，从而达到坚固地基、抗滑、抗倾斜、抗震等目的。

二、排桩支护的工艺流程（一）前期准备工作1. 清理工地：将施工区域内的杂物、石块、废弃物等物品整理清除。

2. 定位测量：根据设计要求，精确测量桩的位置，并作好标志。

3. 设计通信：与施工单位负责人进行沟通协调，明确工程进度、工作安排、责任分工等事项。

4. 安全防范：对施工现场进行安全防范措施，保障工人的人身安全。

（二）钻孔或打草方1. 钻孔或打草方：根据桩的位置和数量要求，选择钻孔或打草方。

2. 设置钻孔或草方支撑结构：在钻孔或草方的基础上，设置一定的支撑结构，以便在排桩时不被挤压变形。

3. 排桩操作：在设置好的钻孔或草方中，安装钢筋混凝土桩或钢板桩。

（三）混凝土填充1. 钢筋丝网的布置：在钢筋混凝土桩或钢板桩上布置钢筋丝网。

2. 混凝土浇筑：将备好的混凝土倒入钻孔或草方中，既要保证混凝土的质量、饱满度，又要确保钻孔或草方内不留空心。

（四）后期工作1. 操作人员退出工地，开展清理工作。

2. 填写相关报告和验收单，保证工程质量和安全。

三、排桩支护的注意事项1. 在工作过程中，要始终关注工程的质量和安全。

2. 在施工现场应严格执行安全操作规程，避免发生人身伤害和财产损失。

3. 在操作过程中要仔细检查、测量和调节每一个细节，确保工程质量。

4. 随时关注气象变化和灾害，及时采取安全防范措施。

总之，排桩支护是一种广泛应用于土建工程中的地基处理方式。

混凝土灌注桩排桩支护施工工艺(详细)

深基坑开挖支护方案四:排桩支护—混凝土灌注桩支护一、排桩支护—混凝土灌注桩支护的概念排桩支护(图1)是指以某种桩型按队列式布置组成的基坑支护结构,其中包括混凝土灌注桩支护和钢制桩支护两大类型。

混凝土灌注桩支护(图2),指在施工现场利用成孔机械(或人工)成孔后,根据工程需要选择是否下钢筋笼,然后灌注混凝土所形成的排桩式支护结构。

根据成孔方式的不同,混凝土灌注桩支护主要分为机械钻孔灌注桩支护和人工挖孔灌注桩支护两大类。

图1 排桩支护图2 混凝土灌注桩支护二、混凝土灌注桩支护的特点1、优点(1)施工设备简单；(2)所需作业场地不大,噪声低,振动小；(3)无挤土现象,对周围环境影响小；(4)成本较低；(5)桩身强度高,刚度大,变形小,支护稳定性好。

2、缺点(1)桩间间距较大,易造成水土流失,特别是在高水位松软土质地区,需根据工程条件配合注浆、水泥搅拌桩、旋喷桩等施工措施以解决挡水问题；(2)在砂砾层和卵石中施工困难；(3)桩与桩之间主要通过桩顶冠梁和围檩连成整体,因而相对整体性较差,当在重要地区,特殊工程及开挖深度很大的基坑中应用时需要专项设计。

三、混凝土灌注桩支护的适用范围混凝土灌注桩支护适用于大部分的地质条件,但在砂砾层和卵石中施工较为困难。

多用于坑深7~15m 的基坑工程,在我国北方土质较好地区已有8~9m 的悬臂桩围护墙,在软土地区悬臂式灌注桩结构不能超过5m。

四、资源需求计划1、水电需要量计划2、劳动力需要量计划3、施工机械需要量计划4、材料需求量计划五、施工准备(1)技术准备:熟悉、审查施工图纸。

(2)施工现场准备工作:地上、地下各种管线及障碍物的勘测定位；地上、地下障碍物的拆除；施工现场的平整；测量放线；临时道路、临时供水、供电等管线的敷设；临时设施的搭设；现场照明设备的安装。

(3)劳动组织准备:建立各施工部的管理组织,集结施工力量、组织劳动力进场,做好施工人员入场教育等工作。

(4)材料、机械准备:根据相关的设计图纸和施工预算,编制详细的材料、机械设备需要量计划；签定材料供应合同；确定材料运输方案和计划；组织材料按计划进场和保管。

基坑支护工程5(排桩)

打桩机
• 打桩机类型：落锤、蒸汽锤、柴油锤、振动锤 • 常用的打桩机：三支点导杆式履带打桩机 • 打桩机选型见书上88页表4-3
三支点履带打桩机
•3、钢板桩的打设
• 钢板桩的打设方法有以下几种： • （1）单独打入法。这种方式是从板桩墙的一角开始，逐块(或两块为一组)打设，直至工程结束。 • 优点是：打入方式简便、迅速，不需要其他辅助支架。 • 缺点是：这种打入方式易使板桩向一侧倾斜，且误差积累后不易纠正。因此，这种方式只适用于板桩墙要求不高、且板桩长度较小(如小于l0m)的情况。
• （2）钢板桩向打设前进方向倾斜：在软土中打桩，由于锁口处的阻力大于板桩与土体间的阻力，使板桩易向前进方向倾斜。纠正方法是用卷扬机和钢丝绳将板桩反向拉住后再锤击，或用特制的楔形板桩进行纠正。
• （3）共连(板桩与已打入的邻桩一起下沉)，产生的原因是钢板桩弯曲，使槽口阻力增加。处理措施是及时纠正发生板桩倾斜，把发生共连的桩与其他已打好的桩一块或数块用角钢电焊临时固定。
（3）屏风法。用单层围檩，然后以10～20块钢板桩为一组，根据围檩上的画线逐块插入土中，形成屏风墙，然后先将两端1～2块钢板桩打入，并严格控制其垂直度，用电焊固定在围檩上，作为定位钢板桩。其余钢板桩按阶梯状打设。如此逐组进行。 • 先进行插桩，插桩时锁口要对准，每插入一块即套上桩帽轻轻加以锤击。在打桩过程中，用两台经纬仪在互相垂直的两个方向控制垂直度。钢板桩分几次打入，如第1次由20m高打至15m，第2 次则打至l0rn，第3次打至围檩梁高度，待围檩架拆除后第4次再打至设计标高。 • 打桩时，开始打设的第一、二块钢板桩的打入位置和方向要确保精度，它可以起样板导向作用，一般每打入lm应测量一次。

排桩式支护结构

Page 14
三、排桩支护结构配套技术的发展排桩支护结构按照有无支锚（支撑或锚杆）情况，可分为悬壁式和支锚式排桩支护结构。悬壁式排桩支护结构可用于开挖深度不大、基坑底部土质情况较好、支护结构变形要求不高的基坑支护工程；支锚式排桩支护结构可用于开挖深度较大、周边环境对支护结构变形控制要求严格的基坑支护工程。悬壁式排桩支护结构相对于支锚式排桩支护结构而言，桩身弯曲造成的水平位移相对较大，且桩身截面弯矩随悬壁长度增加而迅速增加，若基坑底部土层较差，则悬壁式排桩桩底部的横向位移就较大。由于悬壁式排桩具有自身位移较大的特点，因此对变形控制要求较高的基坑支护工程显然就不适应。而支锚式排桩支护结构从基坑开挖深度、坑底土层、基坑工程的变形控制要求等方面考虑，则更适宜用于开挖深度大，对支护结构变形控制要求严格的复杂、困难条件下的基坑支护工程。
Page 15
四、支锚式排桩施工技术与质量控制
（1）由于支护排桩的间距小，相邻桩孔同时成孔时易造成孔壁塌落。孔壁土的流失会造成地面沉陷，严重时危害基坑周边建筑物和地下管线，因此相邻桩孔不得同时成孔，必须视具体情况间隔跳挖。（2）钢筋混凝土挖孔桩作为支护排桩，其桩身垂直度很关键。护壁不同心，则护壁内受力不均匀，护壁的整体性差，影响挖桩作业安全。因此，成孔垂直度应小于或等于H/100 。（3）支锚式结构就是通过对锚杆施加预应力来控制土体水平位移，将滑动土体固定于稳定土层。因此，对预应力锚杆（索）的预应力张拉控制值应视土层情况严格控制，使之既要达到施加预应力的目的，
Page 7
二、排桩桩型的结构设计（2）相切型排桩：桩与桩在平面上仅有一点接触的连续排桩，有直线或交错排列两种形式（图 2）。其施工精度较易控制，若配套技术完善，可达到支护和结构墙体的双重功能。

排桩支护的各种形式

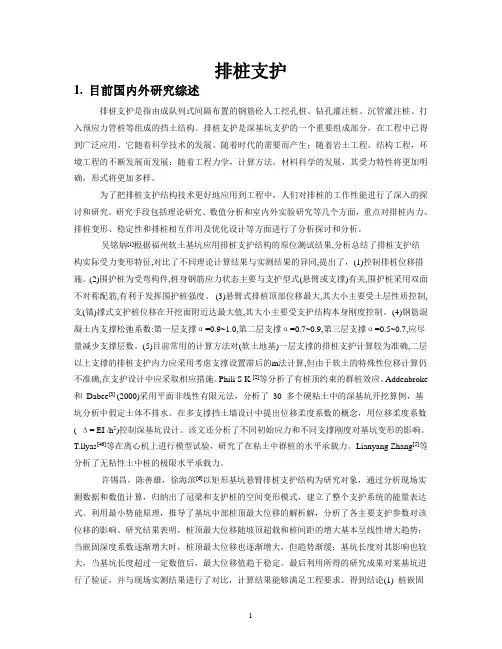

排桩支护1.目前国内外研究综述排桩支护是指由成队列式间隔布置的钢筋砼人工挖孔桩、钻孔灌注桩、沉管灌注桩、打入预应力管桩等组成的挡土结构。

排桩支护是深基坑支护的一个重要组成部分，在工程中已得到广泛应用。

它随着科学技术的发展、随着时代的需要而产生；随着岩土工程，结构工程，环境工程的不断发展而发展：随着工程力学，计算方法，材料科学的发展，其受力特性将更加明确，形式将更加多样。

为了把排桩支护结构技术更好地应用到工程中，人们对排桩的工作性能进行了深入的探讨和研究。

研究手段包括理论研究、数值分析和室内外实验研究等几个方面，重点对排桩内力、排桩变形、稳定性和排桩相互作用及优化设计等方面进行了分析探讨和分析。

吴铭炳[1]根据福州软土基坑应用排桩支护结构的原位测试结果,分析总结了排桩支护结构实际受力变形特征,对比了不同理论计算结果与实测结果的异同,提出了，(1)控制排桩位移措施。

(2)围护桩为受弯构件,桩身钢筋应力状态主要与支护型式(悬臂或支撑)有关,围护桩采用双面不对称配筋,有利于发挥围护桩强度。

(3)悬臂式排桩顶部位移最大,其大小主要受土层性质控制,支(锚)撑式支护桩位移在开挖面附近达最大值,其大小主要受支护结构本身刚度控制。

(4)钢筋混凝土内支撑松弛系数:第一层支撑α=0.9~1.0,第二层支撑α=0.7~0.9,第三层支撑α=0.5~0.7,应尽量减少支撑层数。

(5)目前常用的计算方法对(软土地基)一层支撑的排桩支护计算较为准确,二层以上支撑的排桩支护内力应采用考虑支撑设置滞后的m法计算,但由于软土的特殊性位移计算仍不准确,在支护设计中应采取相应措施。

Phili S K [2]等分析了有桩顶约束的群桩效应。

Addenbroke 和Dabee[3] (2000)采用平面非线性有限元法，分析了30 多个硬粘土中的深基坑开挖算例，基坑分析中假定土体不排水。

在多支撑挡土墙设计中提出位移柔度系数的概念，用位移柔度系数( Δ= EI /h5)控制深基坑设计。

双排桩支护结构

双排桩支护结构
• • • • •
概念特点桩排距的影响土压力分析计算模型
1.双排桩支护结构的概念
双排桩门架式支护结构（简称双排桩支护结构）是基坑工程中常用的一种支护型式。它由前后两排平行的钢筋混凝土桩以及压顶梁、前后排桩桩顶之间的连梁（或板）形成类似门架的空间结构[5]。
2.双排桩支护结构的特点[1]
3.桩排距对桩内力的影响[3]
1.不同桩排距时后排桩的弯矩图
2.不同桩排距时前排桩的弯矩图
3.不同桩排距时后排桩的剪力图
4.不同桩排距时前排桩的剪力图
5.桩排距D=4h时前、后排桩的弯矩图
6.桩排距D=4h时前、后排桩的剪力图
图1、3可知：随着桩排距的增大，后排桩的由弯矩和剪力的最大值都有所增大，总体来看变化较小。由图2、4可知：随着桩排距的增大，前排桩的弯矩和剪力均不断减小，并且变化十分明显。由图5、 6可知，当桩排距为4h时，双排桩的前后两排桩的弯矩和剪力差距均十分明显，且前排桩的受力已经很小，所以两排桩不能发挥同等的抗滑效果。
悬臂式单排护坡桩在粘性土地基的基坑开挖支护工程中虽然应用很普遍，但是单排悬臂桩的桩顶水平位移较大，因此对护坡结构的水平位移要求较严格的工程其应用受到限制。采用支撑或锚拉支护方法虽可减小桩的水平位移，但在工期、造价及施工技术或场地条件限制等方面也存在一些不利因素。双排支护结构具有更大的侧向刚度，可以明显减小基坑的侧向变形，支护的深度也相应增加[2]。
模型3：前、后排桩土抗力作用范围同模型2，前、后排桩桩背总土压力为沿后排桩全深度分布的朗肯主动土压力，用桩间滑裂土体占整个滑裂土体的重量比α 来分配前、后排桩的土压力。
在双排桩结构设计中，同样应该遵循框架结构设计中 “强柱弱梁”原则。

双排桩支护结构在护岸工程中的应用

双排桩支护结构在护岸工程中的应用【摘要】双排桩支护结构是一种常见的护岸工程支护形式，具有较好的稳定性和承载能力。

本文通过对双排桩支护结构的基本原理、结构特点、施工流程、优势以及实际工程应用案例进行了详细介绍和分析。

通过对该结构在护岸工程中的应用前景进行总结，可以看出双排桩支护结构在未来的发展中将会有更广泛的应用，并为护岸工程的建设提供更加可靠的支撑。

本文旨在为工程技术人员提供关于双排桩支护结构在护岸工程中的应用的详尽资料，以促进其在实践中的应用和推广。

【关键词】双排桩支护结构、护岸工程、基本原理、结构特点、施工流程、优势、应用案例、前景。

1. 引言1.1 双排桩支护结构在护岸工程中的应用概述双排桩支护结构是一种常用的护岸支护结构，其在护岸工程中具有重要的应用价值。

双排桩支护结构主要通过两排桩桩体和连接桩头组成，可以有效抵抗岸坡土方的水平推力和上方水体的波浪冲击力，有效保护岸坡稳定，并延长护岸的使用寿命。

双排桩支护结构具有结构简单、施工方便、成本较低、抗冲刷能力强等特点，在各种岸坡情况下均可灵活适用。

双排桩支护结构在护岸工程中的应用可以提高整体工程的抗震、防滑、减震和抗冲刷性能，有效保护河岸、海岸和湖滨等水岸线，减少土地侵蚀和水土流失，保护周边生态环境。

双排桩支护结构可以根据不同工程需要进行灵活设计，适用于不同地质条件和水域环境，具有广泛的适用性和实用性。

双排桩支护结构在护岸工程中的应用具有重要意义，为护岸工程的稳定和安全提供了有效的保障，有着广阔的发展前景。

2. 正文2.1 双排桩支护结构的基本原理双排桩支护结构的基本原理是通过将两排桩体嵌入土体中，形成一个稳定的支撑结构，以防止岸坡的坍塌和侵蚀。

在这种结构中，通常会使用钢筋混凝土桩或钢桩作为支撑体，通过加固桩顶梁或连接梁来保持整体稳定性。

双排桩支护结构通过桩体的双排布局，能够形成足够的支撑力和抗拉力，从而有效地抵抗外部水流、波浪和岸坡土体的侵蚀。

排桩支护(最终版)

排桩支护(最终版)1. 简介排桩支护是指通过打入深度较深的钢筋混凝土桩，以保证基坑围护结构的稳定和安全的一种基础支撑方式。

排桩支护的主要作用是解决施工现场基坑的支撑问题，使得工程能够按照预期的计划稳定建设。

2. 排桩的种类常见的排桩种类主要包括：•预制桩•钻孔桩•空心挖掘桩•钢管桩不同种类的排桩在使用时需要根据实际情况进行选择，满足基坑支护的要求。

3. 排桩的施工过程排桩施工包括以下几个步骤：3.1 基坑开挖基坑开挖是排桩施工的第一步，需要根据设计要求进行开挖。

3.2 做桩基础在完成基坑开挖后，需要先进行桩基础的施工。

桩基础施工包括凿孔、清孔、洗孔等工序。

3.3 灌注混凝土桩基础施工完成后需要进行灌注混凝土，以进行桩的加固。

3.4 安装排桩在桩基础完成后，可以开始根据设计要求进行排桩的安放。

3.5 进行桩顶平整排桩完成后需要将桩顶整平。

3.6 缝隙处理在排桩完成后，需要对桩与土壤之间的缝隙进行处理，防止土体从中渗流。

3.7 进行档土最后，需要进行档土施工，以完成支护作用。

4. 排桩支护的注意事项•排桩施工过程中需要保证施工场地的安全有序。

•钢筋混凝土排桩需要进行质量检测。

•排桩深度需要根据设计要求进行确认，以保证基坑的稳定和安全。

•桥墩基础、高层建筑等需要进行深基坑开挖的建筑物需要进行排桩支护。

5. 总结排桩支护是一种基础支撑方式，可以有效地确保基坑围护结构的稳定和安全。

在进行施工时需要严格按照设计要求和相关规范进行实施，以确保工程建设的安全有序进行。

深基坑支护结构的类型

深基坑支护结构的类型
- 灌注桩排桩支护：由排列整齐的灌注桩组成，结构中包含钢材受剪切力。

- 板桩围护墙：由钢板桩组成的围护墙，具有较强的抗弯和抗剪能力。

- 咬合桩围护墙：由相邻的灌注桩相互咬合排列而成，具有较好的止水效果。

- 型钢水泥土搅拌墙：由水泥土搅拌桩和型钢组成的围护墙，具有较好的抗压和抗弯能力。

- 地下连续墙：由地下连续的钢筋混凝土墙体组成，具有较好的抗渗和承重能力。

- 水泥土重力式围护墙：由水泥土搅拌桩组成的重力式围护墙，具有较好的挡土和止水效果。

- 土钉墙：由土钉和面板组成的支护结构，具有较好的挡土和加固效果。

不同的深基坑支护结构类型具有不同的特点和适用条件，在选择支护结构时，需要根据工程的具体情况进行综合考虑。

排桩支护

11.基坑降水方法：比较常用的有明沟降排水和管井井点降水。
边坡工程
1.导致滑坡发生的因素：地貌、岩层、构造和水的因素。
2.边坡防护的主要措施：排水、减重、支挡工程
3.常用支挡工程类型[2]：抗滑片石垛、抗滑挡土墙、锚杆结构、抗滑桩、高压注浆锚固滑动面。
二、施工现场
基坑工程
上午我们所到的基坑施工现场是XxXx海花园酒店基坑后续施工现场。
建筑基坑是指为进行建筑物（包括构筑物）基础与地下室的施工所开挖的地面以下空间。
为建筑基础开挖的临时性坑井称为基坑。基坑属于临时性工程，其作用是提供一个空间，使基础的砌筑作业得以按照设计所指定的位置进行。
常见的基坑支护型式主要有：
；
水泥土挡墙；
2、深基坑施工采用坑外降水的，必须有防止临近建筑物危险沉降的措施。
坑边荷载
1、基坑边堆土、料具堆放的数量和距基坑边距离等应符合有关规定和施工方案的要求。
2、机械设备施工与基坑(槽)边距离不符合有关要求时，应根据施工方案对机械施工作业范围内的基坑壁支护、地面等采取有效措施。
上下通道
1、基坑施工必须有专用通道供作业人员上下。
该工程位于Xx市Xx员村四横路东侧，场地南侧为珠海，原地貌属河流冲击阶地，后普遍被人工填土填高，地面平坦。周边环境情况为：西侧紧靠两层地下室机构；北侧靠西部距离基坑边约20m为三层幼儿园房屋；东侧距基坑约10m为道路，路的东侧为琶洲大桥桥墩；南侧距基坑边约30m为沿江路，沿江路南侧为珠江。
地质情况：根据地质钻探结果，场地内岩土层自上而下划分为人工填土、第四系冲击土层、风化残积层及白垩系上统基岩四大类。
一、实习前的资料准备
基坑工程
1.场地：指工程群体所在地，具有形似的反应谱特征。场地根据场地土的刚性（即坚硬或密实程度）和场地覆盖层厚度划分为I、II、III、IV类。

排桩支护施工技术要求

（1）灌注桩排桩有分离式、咬合式、单排式、双排式等布置形式。

（2）灌注桩排桩直径不宜小于500mm ，并宜取50mm 的模数。

桩身混凝土设计强度等级宜为C30或C35，且不应低于C25排桩支护施工技术要求。

（3）灌注桩排桩的嵌固深度应根据支护结构的抗隆起、抗滑移、抗倾覆及整体稳定性等要求计算确定。

（4）灌注桩排桩垂直度偏差不应大于1/150。

（5）当采用分离式布置形式时，相邻桩间净距不宜小于150mm ，并应根据土层特性、桩径、桩长、开挖深度、桩身垂直度，以及扩径情况确定。

（6）当采用双排桩布置形式时，双排桩的排距宜取2~4倍桩径。

（7）当基坑需要考虑截水时，对于采用分离式、双排式布置的灌注排桩需另设截水帷幕，灌注桩排桩与截水帷幕之间的净距宜为150~200mm 。

（8）咬合式灌注桩排桩的防渗性能应满足自防渗要求，一般不需另设截水帷幕。

（9）灌注桩排桩纵向受力钢筋宜沿截面均匀对称、全断面布置，单桩的纵向受力钢筋不宜少于8根，并可按内力分布沿桩身分段配置，且纵向受力钢筋应有一半以上通长配置。

纵向受力钢筋宜采用HRB335或HRB400级钢筋，钢筋直径不应小于16mm ，钢筋净距不应小于60mm 。

纵向受力钢筋接头不宜设置在受力较大处，并应尽量减少钢筋接头。

纵向受力钢筋保护层厚度不宜小于40mm 。

（10）当采用沿截面周边非均匀配置纵向钢筋时，受压区的纵向钢筋根数不应少于5根。

（11）当沿桩身分段配置纵向受力钢筋时，纵向受力钢筋的锚固长度应符合现行国家标准《混凝土结构设计规范》GB50010的相关规定。

（12）钢筋笼的箍筋宜采用HPB300级螺旋箍筋，直径不应小于6mm ，间距宜为100~300mm 。

（13）钢筋笼应设置加强箍筋，加强箍筋应满足吊放过程中钢筋笼的整体性要求，钢筋笼骨架不得产生不可恢复的变形。

加强箍筋应焊接封闭，直径不宜小于12mm ，间距不宜大于2m 。

（14）灌注桩排桩顶部应设置封闭的冠梁。

3-2深基坑排桩支护结构

3=709.4kNm 至此计算完毕，接着可按最大弯矩选择适当的桩径、桩距和配
筋。但尚应注意计算所得Mmax是每延米桩排的弯矩值，应乘以桩距，并乘以荷载分项系数1.25之后，才是单桩弯矩设计值。
• （四）钢筋混凝土悬臂桩排结构设计要求 • 1.悬臂钢筋混凝土桩的配筋应按钢筋混凝土受弯构件
计算和配筋，并应按规定采取构造措施。圆形截面桩宜均匀配筋，在土质较好或采用人工挖孔桩确有施工保证可采用不均匀配筋，将抗弯钢筋集中布置在受拉边的弯矩作用平面左右各45°范围内，以增大抵抗力矩。 • 2.钢筋混凝土锁口梁厚度一般可为400～500mm，平面上外包桩体并突出50～100mm，沿基坑周边形成封闭结构。锁口梁按水平面内作用有正负弯矩的受弯构件配筋，每侧不宜少于3φ16，梁截面的总配筋率不小于0.4%，角撑可按构造设计为钢构件或钢筋混凝土构件。 • 3.支护的钢筋混凝土桩采用疏排布置时，在各桩中间的空隙部位或桩背后适当布置止水桩，防止渗水和土体从桩间流失。也可在基坑开挖过程中逐步砌筑砖拱防渗。无论采用何种方式，其强度和构造应保证能可靠地将土水压力传递给桩身。
• 多层锚杆支护结构是超静定问题，根据实际支护中的实测资料可按下列假定将超静定问题简化为静定问题进行计算：（1）各层锚杆所在点均为不动支点；（2）支护桩的下端按简支端考虑；（3）在自上至下逐层计算过程中，某一层锚固力一旦确定，在后续的计算中保持不变。
• 如图3-12所示，对于第i层支撑（锚杆）计算如下：
• （3）多支撑结构：当基坑开挖深度较深时，可设置多道支撑，以减少挡墙的压力。
• 一、无支撑排桩支护结构
• 无支撑排桩支护结构也亦即悬臂式桩排支护结构（悬臂板桩的变位及土压力分布图见图3-6），可由多种桩型组成，本节只涉及相间或密排插入基坑底面以下一定深度的钢筋混凝土桩，桩顶设置钢筋混凝土锁口梁，桩体承受水平推力，锁口梁调节各桩受力和水平位移的支护结构体系。挡土深度视地质条件和桩径而异，一般不宜超过6m。

排桩支护支护施工工艺标准

排桩支护施工工艺标准1范围本标准规定了钢筋混凝土灌注桩排桩挡墙的施工工艺标准。

本标准适用于一般建筑工程施工、火电工程采用排桩支护基坑工程施工，其它项目施工可参照执行。

排桩支护结构包括灌注桩、预制桩、板桩等类型桩构成的支护结构。

钢筋混凝土灌注桩排桩挡墙使用于-7～-13m基坑，地底土质为塑性较好的粘土。

地下水位丰富的地区多采用双层搅拌水泥灌注桩。

预制桩是种传统的支护挡墙结构，截面带企口，互相搭接，有一定挡水作用，顶部社圈梁把板桩连成一体。

此种方案近年来很少用，在此不再叙述。

钢板桩按分类有槽钢钢板桩使用于基坑4米以内的基坑，轧锁口钢板桩使用于开挖深度7～10米的基坑。

本标准主要阐述钢筋混凝土灌注桩排桩挡墙。

2规范性引用文件《建筑工程施工及验收规范汇编》《建筑施工手册》《建筑工程冬期施工规程》JGJ 104-97《建筑基坑支护技术规程》JGJ 120-993.1 作业人员起重机操作工、钻机操作工、钢筋工、砼工、起重工、普工。

3.2技术准备a）认真研究工程的地质报告，基础深度，四周的建设环境（建筑物距离、高度，道路，管沟，地下水情况，地表水情况等等），确定支护的形式。

针对建筑基础尺寸确定排桩支护的范围，设计出支护的平面布置图。

b）了解工程质量要求与施工检测内容与要求，如基坑支护尺寸的允许误差，支护坡顶的允许最大变形，对临近建筑物、道路、管线等环境安全影响的允许程度等；c）施工地区的地质勘探资料，查明该地区的土层分布与各土层的物理力学特征，包括：天然密度、含水量、孔隙比、渗透系数、压缩模量、内聚力、内摩擦角等，以便确定土层锚杆的布置与选择钻孔方法。

d）进行排桩设计；编制支护设计组织设计；e）排桩设计：悬臂式支护结构嵌固深度设计值h d按公式：h p∑E pj-1.2γ0h a∑E ai≥0式中：∑E pj—桩、墙底以上根据（JGJ 120-99建筑基坑支护技术规程）3.5节确定的基坑内侧各土层水平抗力标准值e pjk的合力之与；h p—合力∑E pj作用点至桩、墙底的距离；∑E ai—桩墙底以上根据本规程第3.4节确定的基坑外侧各土层水平荷载标准值e aik的合力之与；h a—合力∑E ai作用点至桩、墙底的距离。

排桩内支撑支护的施工工艺

排桩内支撑支护的施工工艺1. 引言嘿，大家好！今天我们要聊聊一个很重要的话题——排桩内支撑支护的施工工艺。

听起来有点复杂对吧？别担心，我会把这些专业术语用简单易懂的方式跟你们分享，让你们在喝茶的时候都能轻松get到哦。

想象一下，我们在工地上，四周都是忙碌的工人，机器轰鸣声此起彼伏，真是热闹非凡。

就在这样的环境中，排桩支护工艺就像是一位默默奉献的英雄，确保我们能安全施工。

2. 排桩支护的基本概念2.1 什么是排桩支护？首先，咱们得明白什么是排桩支护。

简单来说，它就是通过排桩这种结构来防止土壤塌方，保证工人的安全。

排桩就像是在沙滩上建造的沙堡，周围的土壤需要一个“护栏”来防止它崩塌。

这样，我们在进行施工的时候，才不会像放烟花一样，乱七八糟的掉下来，对吧？2.2 为啥要支护？那么，为什么要支护呢？想象一下，如果没有支护，周围的土壤就会像一个懒惰的小孩，随时可能往下沉，严重的时候就会引发土壤塌方，造成事故。

这可不是小事，安全第一嘛。

为了让大家能安心工作，排桩支护就派上用场了。

3. 施工工艺流程3.1 准备工作好啦，接下来我们就来说说施工的具体流程。

第一步，准备工作可不能马虎哦！这时候，施工队得对现场进行勘察，确定地基情况，就像去看房子一样，得先了解周围的环境。

之后，根据土壤的类型和施工的需要，选择合适的排桩材料。

这里的材料可得讲究，不然就像穿错鞋子，走路都不方便。

3.2 排桩施工接下来，就到了排桩施工的环节了！咱们要把桩打入土中，这个过程就像给土壤注射了一针强心剂，瞬间变得稳稳的。

不过，打桩可不是随便一下子就搞定的，得看情况调整桩的深度和位置，确保它们都能牢牢扎根。

打桩的机器就像个“大力士”，把桩一根根地打进去，听着那“咯吱咯吱”的声音，真是爽快啊！3.3 内支撑的安装然后，我们要进行内支撑的安装。

这一步就像是在给排桩穿上保护衣，确保它们不受外界影响。

支撑结构的选择非常重要，有的像是撑伞，有的像是架子，各种各样，得根据实际情况来定。

单支点排桩支护结构设计示例

基坑支护结构设计一．基坑侧壁安全等级的确定基坑支护结构设计与其它建筑结构设计一样，要求在规定的时间和规定的条件下，完成各项预定功能。

不同的基坑工程，其功能要求则不同。

为了区别对待各种不同的情况,《建筑基坑支护技术规程》（JGJ120-99）根据支护结构破坏可能产生后果的严重程度，把基坑侧壁划分为不同的安全等级。

建筑基坑支护结构设计应根据表1选用相应的侧壁安全等级及重要性系数。

基坑侧壁安全等级及重要性系数表1建筑基坑分级的标准各种规范不尽相同，《建筑地基基础工程施工质量验收规范》对基坑分级和变形监控值的规定如表1-2。

基坑变形监控值（cm）表2注：1.符合下列情况之一，为一级基坑：重要工程或支护结构做主体结构的一部分；开挖深度大于10m；与临近建筑物、重要设施的距离在开挖深度以内的基坑；基坑范围内有历史文物、近代优秀建筑、重要管线等需严加保护的基坑。

2．三级基坑为开挖深度小于7m，且周围环境无特殊要求的基坑。

3．除一级和三级外的基坑属于二级基坑。

4．当周围已有的设施有特殊要求时，尚应符合这些要求。

基坑支护结构均应进行承载能力极限状态的计算；对于安全等级为一级的及对支护结构变形有限定的二级建筑基坑侧壁，尚应对基坑周边环境及支护结构变形进行验算。

二．计算参数的确定基坑工程支护设计的主要计算参数，包括土的重力密度γ及土的抗剪强度指标c、φ值。

对于超固结土，用常规试验方法进行剪切试验获得的粘聚力，包括真粘聚力和表观粘聚力两部分，其中表观粘聚力比真粘聚力要大的多。

而超固结土一旦遇水，表观粘聚力迅速下降至真粘聚力。

因此应对试验给出的粘聚力值进行折减后，才能用于基坑工程设计。

根据长春地区的工程经验，将c值乘以0.4～0.5的折减系数，给出设计计算参数ｃ、φ和γ值。

为了将土压力分布表为直线，,应求出基坑底面以上及基坑底面至桩端处的平均土性指标。

平均重度：∑∑⋅=iiim hhγγ平均粘聚力：∑∑⋅=iiim hhcc平均内摩擦角：∑∑⋅=iiim hhφφ根据长春地区的工程经验，鉴于本工程的实际情况，将c值乘以0.4～0.5的折减系数，给出设计计算参数ｃ、φ和γ值如表（二）所示：三．荷载计算作用在支护结构的荷载包括：土压力、水压力、施工荷载、地面超载等。

双排桩支护结构在护岸工程中的应用

双排桩支护结构在护岸工程中的应用【摘要】双排桩支护结构是一种常用于护岸工程的支护结构，具有较好的承载能力和稳定性。

本文从双排桩支护结构的定义、特点、施工工艺、设计原则和应用案例等方面进行了详细介绍。

双排桩支护结构在护岸工程中被广泛应用，其设计原则包括考虑岸坡坡度、水流速度等因素，施工工艺包括桩基处理、桩体安装等步骤。

通过实际案例分析，可以看出双排桩支护结构在不同地质条件下具有一定的适用性和可靠性。

结论指出，双排桩支护结构在护岸工程中发挥了重要作用，为保障岸线安全提供了有效的支撑和保护。

【关键词】双排桩支护结构, 护岸工程, 定义, 特点, 施工工艺, 设计原则, 应用案例, 结论1. 引言1.1 引言双排桩支护结构是一种常用的护岸工程支护结构，能够有效地保护岸坡不受水流侵蚀和坍塌。

在护岸工程中，双排桩支护结构的应用越来越普遍，得到了广泛的认可和采用。

双排桩支护结构的定义是指由两排相互交错排列的桩组成的支护结构，通常由钢筋混凝土桩或钢桩构成。

这种支护结构具有良好的承载能力和抗冲刷能力，能够有效地抵御水流对岸坡的侵蚀。

双排桩支护结构的特点主要包括结构稳定性高、施工便利、成本相对较低等优点。

双排桩支护结构还具有良好的适应性，可以根据不同的地质条件和工程需求进行设计和施工。

本文将深入探讨双排桩支护结构的定义、特点、施工工艺、设计原则以及应用案例，旨在帮助读者更好地了解和应用这种支护结构，提高护岸工程的质量和安全性。

2. 正文2.1 双排桩支护结构的定义双排桩支护结构是一种常用于护岸工程中的支护结构，主要由两排桩体组成，通过横向梁连接。

双排桩支护结构通常由钢桩或混凝土桩构成，桩体间距可以根据具体工程要求进行调整。

双排桩支护结构的主要作用是支撑土体，防止护岸发生坍塌，保护河岸或堤岸不受冲刷。

在一些土质较松的地区，双排桩支护结构还可以起到加固土体的作用，提高护岸的整体稳定性。

双排桩支护结构的设计需要考虑到工程所处的环境条件、土体特性、水位变化等因素，确保结构的稳定性和耐久性。

双排桩桩支护结构在基坑支护中的应用实例分析

双排桩桩支护结构在基坑支护中的应用实例分析摘要双排桩支护结构是由两排平行的钢筋混凝土桩以及桩顶的帽梁连接而成，如同嵌入土中的门式框架[1]，在某些特殊条件下，锚杆、支撑受到限制，单排悬臂又难以满足承载力要求时，可以采用双排桩支护结构。

双排桩为刚架结构抗侧移刚度大，不设内支撑，不影响土方开挖，不设置撑、锚，大大节约工期。

本文以成都规划馆综合楼项目深基坑支护工程为例，介绍了双排桩结构在特殊情况下应用的成功经验。

关键词深基坑；支护；双排桩前言双排桩的结构是类似于钢结构中的“门”式桁架梁。

在基坑支护中是在沿平行基坑方向布置两排支护桩，相对的支护桩采用连梁连接，在基坑边形成若干“门”式结构。

为加强各“门”式结构整体性，在双排桩的前、后排桩各设置一道冠梁，进而形成“门”式桁架梁[2]。

双排桩支护结构因由刚性冠梁与前后排桩组成一个空间超静定结构，整体刚度很大，加上前后排桩形成与侧压力反向作用的力偶原因，使双排桩支护结构位移明显减少。

1 工程概况成都市规划馆综合楼项目位于成都市高新区，北为蜀绣西路，东为交子北一路，南为锦辉西一街、西为交子北二路。

设3层地下，基坑开挖深度14.50m。

2 场地工程地质及水文条件2.1 地形地貌场地地形平坦，场地地貌单元属于岷江水系Ⅱ级阶地。

本次勘察揭露的地层由第四系全新统人工填土层、第四系上更新统河流冲、洪积层组成，下伏白垩系上统灌口组泥岩。

2.2 水文条件场地地下水类型为砂卵石层中的孔隙潜水和赋存于基岩中的裂隙水，其中孔隙潜水是本场地主要的地下水类型，其水位埋藏不深，水量丰富，对本工程基础设计和施工影响较大。

2.3 基坑工程设计地层参数3 设计简述3.1 周边环境条件保证基坑周边已有建筑和管线安全是本基坑工程施工设计施工重点和难点。

3.2 基坑工程设计概述基坑设计等级：一级。

基坑支护工程设计使用年限为1年。

基坑设计：本工程基坑支护根据不同基坑段开挖深度的不同、基坑周围地上建筑物的具体分布而将整个基坑划分为6段，整体采用桩锚支护结构。

排桩支护结构形式

排桩支护结构形式
1.挤密桩：挤密桩又称水泥浆挤压桩，是通过将水泥浆挤入钻孔内形
成的桩体，具有较高的承载力和便于施工的优点。

挤密桩可根据所使用的
材料分为水泥挤密桩和水泥-土挤密桩，可根据直径分为小直径挤密桩和
大直径挤密桩。

2.搪石桩：搪石桩是在钻孔中先布置钢筋笼，然后将石灰浆、水泥浆
等材料浇注入孔中，形成以钢筋笼为骨架的石灰浆、水泥浆等材料充填体，具有较高的承载力和抗侧向力能力。

3.夯实挤浆桩：夯实挤浆桩是通过将钻孔中的土壤或岩石夯实后与上
覆土连为一体，形成坚固的桩体。

夯实挤浆桩施工时，通过将土壤或岩石
夯实填充到孔中，然后将土浆通过柱塞泵挤入孔中，并同时进行夯实作用，使土浆在桩周围形成高密度的夯实层。

4.钢管桩：钢管桩是由钢管组成的一种排桩支护结构形式。

钢管桩可
根据材料分为焊接钢管桩、双壁钢管桩和钢薄壁桩等，也可根据制作方法
分为直缝钢管桩和螺旋焊接钢管桩等。

钢管桩具有可靠的承载力和灵活多
样的施工方式。

5.预制桩：预制桩是通过在施工现场之外预先制作好的一种桩体。

预
制桩按材料可分为钢筋混凝土预制桩、钢制预制桩等，按制作方式可分为
现浇预制桩和压力桩等。

预制桩施工时可以提高工程进度和质量，并减少
对工作面的影响。

6.螺旋桩：螺旋桩是一种由钢管或钢板组成的螺旋形桩体，通过旋入
土壤或岩石而形成的一种支护结构。

螺旋桩具有施工速度快、噪音小、振
动小等优点，适用于软土、砂土、粉砂、卵石等地质条件下的支护。
