DR的基础知识
放射防护基础知识培训
图2-1 全分隔式布局示意图 1 公用走廊；2 放射科走廊；3 病人侯诊走廊；4 业务活动通 道与操作室；5 非放射工作室；6 X线检查室；7 更衣室；8 患者使用小门；9 患者使用大门；10 工作门；11 操纵台； 12 观察窗；13 放射科正门；14 厕所
医用诊断X线的防护
X射线也叫X光，这是有一定道理的。因为X射 线的本质与可见光、紫外线和γ射线完全相同，都属 于电磁辐射。 由于光子的能量不同，又将电磁辐射分为电离 辐射和非电离辐射。有些辐射如微波、红外线、可 见光等，由于光子能量小，不能引起物质电离，称 为非电离辐射；而紫外线、X射线和γ射线由于光子 能量大，能使物质产生电离，故称为电离辐射。人 体受到一定量的电离辐射的照射，可致组织损伤， 故应用电离辐射时，必须有足够的安全防护。
一、透视用X射线机的防护性能 (1) X射线管头组装体应有足够当量的防护层， 以使距焦点1m处漏射线空气照射量率不大于 2.58×10-5C· -1·-1(100mR·-1)。 kg h h (2) X射线管头窗口处必须装有适当的铝过滤板， 使有用线束进入受检者皮肤处的空气照射量率 不大于1.29×10-3C· -1· -1(5R· -1)。 kg min min (3) 荧光屏铅玻璃应有足够的铅当量，屏周、 床侧应设置有效的屏蔽防护及采取其他防护措 施，以便立位和卧位透视防护区测试平面上的 空 气 照 射 量 率 分 别 不 大 于 0.29×10-6C· -1·kg h 1(5mR·-1)和3.87×10-6· -1·-1(15mR·-1)。 h kg h h
3、屏蔽防护 屏蔽防护就是在辐射源与人体之间设置能够 吸收辐射的屏障物，以减少辐射对人体的照射剂 量。这种屏蔽物称为防护屏蔽。虽然依靠时间防 护和距离防护可以减少人体受照剂量，但是客观 条件有时不允许无限地缩短受照时间和增大距离， 此时屏蔽防护是更可取的防护措施。 在实际工作中，应根据具体情况综合利用时 间防护、距离防护和屏蔽防护这3种基本方法。
DR的基础知识解析
十. CR与DR的区别
（三）曝光剂量 CR DR 常规剂量的1/4 。 常规剂量的 1/7~1/20 。
（四）工作效率 CR DR 与常规X线省略相比省略暗室操作环节: 曝光、预览、存储、传输仅几秒钟。
十. CR与DR的区别
（五）工作环境 CR 工作环境要求略高。 DR 相比来说略低。 （六）日常耗材 CR 达一定曝光次数后必须更换IP板。 DR 无需耗材，只需定期对FPD板做校正。
（七）系统兼ห้องสมุดไป่ตู้性 CR 可与传统X线机兼容， 可用于平床、立式胸片架、乳腺摄影、床头摄影等。 DR 略有局限性。
十一. 传统X线摄影工作流程
十一.CR的工作流程
影像工作站 CR扫描单元
十一. DR工作流程
三. DR的工作原理
• • 1. 首先X线穿透人体照射平板材料 2. 按调整信号方式分两种 直接转换式： 非晶硒转换层将X线信号直接转换为电信号 间接转换式： X线激发荧光体产生可见光信号， 再由TFT光电二极管转换为电信号 3.然后通过A/D模拟转换单元 实现数字化转换 4. 最后将数字信号以DICOM3.0标准传输至用户终端 最终实现分析、处理、诊断、存储等功能
二. DR系统组成
• A:成像链： X线源(X线机) 平板探测器 (FPD) 各支架组合方式(摄影平床,胸片架,) (悬吊式,地轨式) • B:数字链：
计算机处理单元 (前登记工作站,后处理工作站)、 显示终端
FPD平板探测器
( flat panel detectr) (平的 仪器板 检测）
是一种采用半导体技术， 将X线能量转换为电信号， 通过A/D模拟转换进行数字化转换, 产生X线图像的检测器
• • • • • •
四. DR的分类
X光机CR、DR介绍放射知识基础

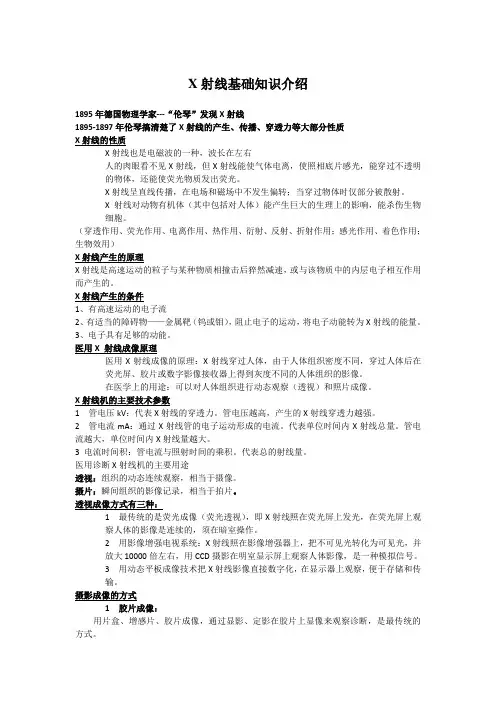

X射线基础知识介绍1895年德国物理学家---“伦琴”发现X射线1895-1897年伦琴搞清楚了X射线的产生、传播、穿透力等大部分性质X射线的性质X射线也是电磁波的一种，波长在左右人的肉眼看不见X射线，但X射线能使气体电离，使照相底片感光，能穿过不透明的物体，还能使荧光物质发出荧光。
X射线呈直线传播，在电场和磁场中不发生偏转；当穿过物体时仅部分被散射。
X射线对动物有机体（其中包括对人体）能产生巨大的生理上的影响，能杀伤生物细胞。
（穿透作用、荧光作用、电离作用、热作用、衍射、反射、折射作用；感光作用、着色作用；生物效用）X射线产生的原理X射线是高速运动的粒子与某种物质相撞击后猝然减速，或与该物质中的内层电子相互作用而产生的。
X射线产生的条件1、有高速运动的电子流2、有适当的障碍物——金属靶（钨或钼），阻止电子的运动，将电子动能转为X射线的能量。
3、电子具有足够的动能。
医用X 射线成像原理医用X射线成像的原理：X射线穿过人体，由于人体组织密度不同，穿过人体后在荧光屏、胶片或数字影像接收器上得到灰度不同的人体组织的影像。
在医学上的用途：可以对人体组织进行动态观察（透视）和照片成像。
X射线机的主要技术参数1 管电压kV：代表X射线的穿透力。
管电压越高，产生的X射线穿透力越强。
2 管电流mA：通过X射线管的电子运动形成的电流。
代表单位时间内X射线总量。
管电流越大，单位时间内X射线量越大。
3 电流时间积：管电流与照射时间的乘积。
代表总的射线量。
医用诊断X射线机的主要用途透视：组织的动态连续观察，相当于摄像。
摄片：瞬间组织的影像记录，相当于拍片。
透视成像方式有三种：1 最传统的是荧光成像（荧光透视），即X射线照在荧光屏上发光，在荧光屏上观察人体的影像是连续的，须在暗室操作。
2 用影像增强电视系统：X射线照在影像增强器上，把不可见光转化为可见光，并放大10000倍左右，用CCD摄影在明室显示屏上观察人体影像，是一种模拟信号。
培训DR基础知识PPT课件
DR 与 CR
典型参数对比
DR
CR
空间分辨率
图像质量 的差异
信噪比的差异
图像深度层次
操作流程
3K×3K ， 900 万 像 素 ， 3.6LP/mm
2K×2K ， 400 万 像 素 ， 2.5LP/mm
1LP/mm DQE 55%
14bit ——DR是CR的4倍 可表现更多的层次（毛发、皮 肤、骨骼）
2.0lp/mm 70%
5s成像 10-40度 -10-50度 1.25-5uGry
17×17更适宜于骨盆的拍摄
139um略优
a-Se结晶的问题不易解决， 因此对环境温度有更高要求
5000V高电压使探测器更 容易老化且环境要求高
Nyquist分辨率相当
低密度对比度特性 HOLOGIC较好 相同剂量条件下TRIXELL信 噪比特性较好，可获得高质 量后处理图像 40S成像时间过长不利于提 高病人通过率 HOLOGIC 板 须 专 用 的 温 控 装置 HOLOGIC 板 须 采 用 特 殊 方 式储存及运输 TRIXELL板可采用较低的曝 光剂量
aSi 5s成像 40-70%随线对变化 2LP/mm 40% 24V
-10-50℃
17×17 inch 143μm
主要技术指标
有效面积 像素尺寸 光电转换材料 结构 供电电源 空间分辨率 密度分辨率 MTF（调制传递函数）
HOLOGIC 14 × 17 139um a-Se 7 in × 8.5 in四片 5000V 3.6lp/mm 14bit 2.0lp/mm 80%
2、 专用的采集协议设计，将部位专用滤波器处理及自动优化显示功能 与图像采集过程紧密结合。确保优质图像的全自动获得。
电离辐射安全与防护基础知识
临床症状 效应
DNA损伤
细胞死亡
体细胞 生殖细胞
功能障碍 不孕
确定性效应 多细胞死亡导致
细胞变异
体细胞 生殖细胞
肿瘤
随机性效应 单一细胞变异导致 遗传效应
个体不同发育阶段的辐射敏感性
个体出生前，辐射敏感性最强，随着个体发育 过程的推进，其对辐射的敏感性会逐渐降低。 个体出生后，幼年的辐射敏感性要比成年时高， 而老年时由于机体各种功能的衰退，其对辐射 的耐受力则又明显低于成年期。即
放射性污染与非放射性污染的异同
放射性污染最主要的特点：看不见、听不到、闻不 到、摸不着、感觉不到，只能依靠仪器监测到。其 危害程度比非放射性污染要大 ，主要体现在： ①放射性物质的毒性大； ②不能自然降解，有些反而易被浓集，难以治理； ③持续时间长，有的半衰期同地球的寿命相当； ④公众心理影响较大。 共同点：同其它污染物一样，放射性可以当作众多 环境污染因素中的一个因子。
放射性与非放射性有毒化学物质的毒性比较
总体上说，放射性要比化学物质的毒性大。 一般来讲化学毒物多表现为急性，放射性的影 响多表现为慢性。 放射性的毒性比工业中最普通的毒物（氯气） 要高出3×106～2×109倍。 氰化钾（KCN）是剧毒物质，对小鼠的半致死 剂量为15mg/kg(体重)，而Pu-239对小鼠的半致 死剂量为0.82mg/kg(体重)，即Pu-239的毒性是 氰化钾的约18倍。
内就可能死亡，最终死亡率100％。
常用放射性核素毒性分组表
极毒组
210Po、226Ra、233U、234U、238Pu、239Pu、 241Am、242Cm、252Cf
高毒组
32Si、60Co、90Sr、144Ce、152Eu、192mIr、210Pb、210Bi 、237Np
DR临床应用分析
DR临床应用分析一、引言1.1 DR的定义及分类DR，即糖尿病视网膜病变（Diabetic Retinopathy），是指在糖尿病的基础上，由于血糖控制不佳导致的眼底微血管病变。
根据美国眼科学会（American Academy of Ophthalmology）的分类，DR可分为两个阶段：非增殖性糖尿病视网膜病变（NPDR）和增殖性糖尿病视网膜病变（PDR）。
NPDR主要表现为微血管瘤、出血、硬性渗出等；PDR则在此基础上出现新生血管形成、纤维增殖、玻璃体出血等严重病变。
1.2 DR的临床背景糖尿病视网膜病变是糖尿病最常见的并发症之一，也是成年人视力减退的主要原因之一。
随着糖尿病发病率的逐年上升，DR的患病人数也在不断增加。
据统计，我国糖尿病患者中，大约有1/3的患者伴有不同程度的DR。
长期的高血糖状态会导致视网膜微循环障碍，进而引发DR。
若不及时治疗，DR可能导致严重的视力损害甚至失明。
1.3 研究目的与意义研究DR的临床应用，旨在提高糖尿病视网膜病变的早期诊断、评估和治疗水平，降低糖尿病患者视力损害的风险。
通过对DR的诊断、评估和治疗策略的研究，为临床医生提供科学依据，指导临床实践，提高糖尿病患者的生活质量。
同时，探讨DR的预防与护理措施，有助于降低DR的发病率，减轻患者负担，具有重要的社会和经济效益。
二、DR的诊断与评估2.1 诊断方法与技术糖尿病视网膜病变（DR）的诊断主要依赖于眼科检查。
常见的诊断方法包括：1.眼底镜检查：通过眼底镜直接观察眼底，可发现微血管瘤、出血、渗出等DR的典型表现。
2.眼底摄影：利用数码相机拍摄眼底照片，便于医生观察和分析眼底情况。
3.光学相干断层扫描（OCT）：可清晰显示视网膜各层的结构，对于诊断黄斑水肿等DR并发症具有重要价值。
4.fluorescein angiography（FFA）：通过注射荧光素钠，观察视网膜血管的充盈情况，诊断DR的微血管异常。
5.indocyanine green angiography（ICGA）：与FFA类似，但ICGA更适用于观察脉络膜血管情况。
DR的基础知识
18
十. CR 与DR 的区别
调制传递函数MTF 参考平板探测器性能。
曝光宽容度
CR与DR均有很宽的曝光宽容度，DR可达20000：1。
噪声(所有影响图象质量的因素) CR IP的结构噪声、转换和检测X线光子中引入的波动、 激光功率漂移、激光束位置的漂移、 激光束激发IP发出光的几率的波动以及电子链中噪声等。 DR 主要噪声源是结构噪声、电子链中噪声， 以及把X线转换为电荷的几率波动引起的噪声
12
七. 检测平板探测器性能的主要参数
（一）量子检测效能 DQE （二）动态范围 （三）调制传递函数 MTF （四）低 X 线对比小物体的可见度
(对X 线敏感度低的物体的检测能力)
13
八. 平板探测器的主要特点
? 1. 工作流程的减化 减少了信号丢失和噪声的增加。
? 2. TFT像素极小 确保了 DR系统的 信噪比高 ，
2
二. DR 系统组成
? A:成像链： ? B:数字链：
X线源(X线机) 平板探测器 (FPD) 各支架组合方式(摄影平床,胸片架,)
(悬吊式,地轨式)
计算机处理单元 (前登记工作站,后处理工作站)、 显示终端
3
FPD 平板探测器
( flat panel detectr) ( 平的 仪器板 检测）
3. 图像灰阶范围大， 使得所示图像细节更清晰、层次更丰富。
? 4. 放射剂量少，曝光 宽容度大， 曝光条件易掌握，提高了检查效率，
也减少了一般损耗。
14
八. 平板探测器的主要特点
? 5. 可以根据临床需要进行各种图像 后处理。 ? 6. 图像可直接以符合
国际标准的数字化格式储存、传输。 ? 7. 可即时成像，减短检查时间，
dr知识点总结
dr知识点总结一、医学基础知识医学博士的学习通常从医学的基础知识开始，这包括人体解剖学、生理学、生物化学、药理学和微生物学等方面的知识。
医学生需要对人体的结构和功能有一个全面的了解，以便能够诊断和治疗疾病。
此外，他们还需要了解一些医学的基本原理和概念，比如疾病的发病机理、诊断方法、治疗原则等。
二、临床医学知识临床医学是医学博士学习的一个重要方面，它包括内科学、外科学、妇产科学、儿科学、神经科学等多个临床科目。
医学生需要学习如何对不同类型的疾病进行诊断和治疗，以及如何进行临床实践和医疗操作。
他们还需要了解如何处理急危重症患者，如何进行手术操作，以及如何使用各种医疗设备和仪器。
三、医学科研知识医学科研是医学博士的重要组成部分，医学生通常需要学习一些基本的研究方法和技巧，如实验设计、数据分析、文献检索、论文写作等。
他们还需要了解一些基础科研知识，如分子生物学、细胞生物学、遗传学等。
在博士阶段，医学生通常需要完成一定的科研项目，并发表相关的科研论文。
四、医学伦理和法律知识医学伦理和法律是医学博士学习的另一个重要方面，医学生需要了解一些基本的医学伦理原则，如尊重患者的隐私权、维护患者的尊严、保护患者的权益等。
他们还需要了解一些医学法律知识，如医疗纠纷的处理、医疗事故的赔偿等。
五、国际医学知识随着全球化的发展，国际医学知识越来越受到重视。
医学博士学习的过程中，医学生通常需要了解一些国际医学领域的最新进展和发展趋势，如国际医学会议、国际医学期刊等。
他们还需要了解一些国际医疗标准和规范，以及国际医学合作和交流的机制。
总之，医学博士是一个综合性学科，需要医学生熟练掌握医学的基础知识、临床医学知识、医学科研知识、医学伦理和法律知识以及国际医学知识。
只有全面掌握这些知识，医学生才能成为一名合格的医生，并为患者提供高质量的医疗服务。
希望通过本文的总结，可以帮助大家更好地了解医学博士的一些主要知识点。
DR影像设备维修基础知识
DR影像设备维修基础知识要修DR，首先要了解DR的结构和原理，这里简单说一下，DR原名为数字化摄影的简称，即英文名digital radiographic。
DR是由高频X线机的基础的，加上一块平板探测器，和图像采集处理软件整合而成。
具体的说DR系统，即直接数字化X射线摄影系统，是由电子暗盒、扫描控制器、系统控制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像，是一种广义上的直接数字化X线摄影。
而狭义上的直接数字化摄影即DDR（DirectDigit Radiography），通常指采用平板探测器的影像直接转换技术的数字放射摄影，是真正意义上的直接数字化X射线摄影系统。
按照探测器类型主要分为非晶硅平板DR（主流）、非晶硒平板DR和CCD DR（主流）；按照机架结构分为悬吊DR和立柱（UC臂）DR；维修DR时可根据故障现象进行分段维修。
这里推荐几个常见故障和维修方法。
1、曝光后不出图像。
对此故障，可从2方面下手。
首先是检查发生器有没有出射线。
如果没有就检查发生器这边。
例如手开关是否坏了，发生器是否存在故障（可单独打开发生器软件查看），球馆是否有问题。
发生器可正常曝光的情况下，就应该检查平板这边。
比如平板的连接是否正常（网线或光纤是否连接正确），或者平板的同步信号（曝光使能信号）是否正常。
从这两方面找故障，就可以找到故障。
2、图像不清晰随着使用时间的延长，图像会变得没有原来清晰。
这种问题的原因一般是由于平板老化引起或者球管出的剂量不足造成。
对机器定期进行保养可以有效防止平板老化速度，平板一般要求每6个月校准一次。
球管剂量不足的原因有：（1）KV不够，检查发生器高压部分。
（2）MA不足，球管是否出问题，或者高压发生器的灯丝部分是否有问题。
3 、图像出伪影伪影原因归结为2方面，平板本身有坏点或者坏道。
2 是投照范围内有异物。
投照范围有异物很容易排查，只需将束光器，平板盖子，滤线栅等，一个个拆除再拍照，拆一个拍一张图像，拆到那个图像伪影没有了，异物就在那个元件上。
X射线基础知识精讲
康普顿效应
? 康普顿效应(散射效应) ? - X射线光子与原子外层电子作用,改变频率和角度散射出去,外
层电子摆脱原子成为自由电子的过程 ? - 高kV摄影时,康普顿效应居主, 组织吸收X射线少,但散射线多,
既影响影像,又为防护提出了较高要求
X射线的衰减
? 真空状态的衰减规律： 射线强度的衰减与距离的平方成反比
图5 特征X线产生原理
X射线的强度与平均能量
I=K iZ Un
K=1.1X10 -9~1.4X10-9 i:管电流 Z: 靶材料原子序数 U:管电压 n:≈2 最大强度约在最短波长的 1.5倍处。 平均能量为最大能量的 1/3~1/2。
X射线的量与质
1．通常用X射线的强度表示X射线的量，即垂直于X射线传播方向 单位面积上、单位时间内通过的光子数量与能量乘积的总和
放出光子的能量不一样，由此形成连续的射线谱。
图4 连续X线产生原理
特征X射线的产生原理
特征X线又称标识X线。 高速电子能大于原子内（K-）层电 子的结合能时；
a) 将K层电子击出，K层形成空穴； b) 外层电子跃迁回K层填补空穴，释
放光子。 该跃迁以量子能级释放能量，量子 能级仅取决于靶物质的原子序数， 而与外加电压无关。 由此形成特征X线。
2 X射线的产生和性质
X射线的本质和特性
? X射线本质上是电磁波, 介于紫外线和伽玛射线之间,具备高能量和
穿透力 ? 波长短2X10-9~6X10-12m, ? 频率高3X1016~3X1020Hz
? 波粒二象性,传播时体现波动性,与物质作用时体现粒子性
? 物理特性 - 穿透性(原子序数高\密度大不易穿透,例如骨骼) - 荧光作用(荧光屏\增感屏\闪烁屏) - 电离作用(可用于测量X射线,导致机体损伤,用于机体治疗) - 热作用
DR基础知识
Part.6
CR与DR的区别
Part.6
CR与DR的区别
Part.6
Pቤተ መጻሕፍቲ ባይዱrt.5
DR的特点
第一，它最突出的优点是分辨率高，图像清晰、细腻，医生可根据需要进行诸如数字减 影等多种图像后处理，以期获得理想的诊断效果。
第二，该设备在透视状态下，可实时显示数字图像，医生再根据患者病症的状况进行数 字摄影，然后通过一系列影像后处理如边缘增强、放大、黑白翻转、图像平滑等功能， 可从中提取出丰富可靠的临床诊断信息，尤其对早期病灶的发现可提供良好的诊断条件。
Part.5
DR的临床应用
数字化的图像质量与所含的影像信息量可与传统的X线成像相媲美。图像处理系统可 调节对比，故能达到最佳的视觉效果；摄照条件的宽容范围较大；患者接受的X线量 减少。图像信息可由磁盘或光盘储存，并进行传输，这些都是数字化图像的优点。数 字化图像与传统X线图像都是所摄部位总体的重叠影像，因此，传统X线能摄照的部 位也都可以用DR成像，而且对DR图像的观察与分析也与传统X线相同。所不同的是 DR图像是由一定数目的象素所组成。
Part.2
DR系统组成
DR系统，即直接数字化X射线摄影系统，是由电子暗盒、扫描控制器、系统控 制器、影像监示器等组成，是直接将X线光子通过电子暗盒转换为数字化图像， 是一种广义上的直接数字化X线摄影。而狭义上的直接数字化摄影即DDR （DirectDigit Radiography），通常指采用平板探测器的影像直接转换技术 的数字放射摄影，是真正意义上的直接数字化X射线摄影系统。按照探测器类 型主要分为非晶硅平板DR（主流）、非晶硒平板DR和CCD DR（主流）；按 照机架结构分为悬吊DR和立柱（UC臂）DR。
数字医学影像技术基础知识问答
什么是数字影像的密度分辨率？
• 密度分辨率指数字图像的灰阶深度，即比 特数。12bit有4096个灰阶，比8 bit有256个 灰阶的图像密度分辨率要高许多。
什么是CR？
• CR（Computed Tomography）是通过IP板获取 影像信息，再通过激光扫描读取信息并转化为数 字信息输送到计算机进行处理的装置。 • 影像板（Image Plant）获取X-线信息,形成潜影； • 在CR系统中由激光扫描影像板的潜影信息； • 存储在影像板上的能量被释放，发出可见荧光； • 发出的可见荧光被收集并转换成电信号； • 电信号经A/D转换成数字信号，获得初始数字影像； • 磷光屏经强光擦除后可重复使用；
数字影像是如何输出的？
• 影像信息经采集,量化后得到一个数字影像 信息(或存储于存储器中的影像信息),无可视 性,需要把数字信息经D/A转换成“数字模拟 影像”,再输出到显示屏或胶片上,才能成为 可阅读(诊断)的影像.数字影像的输出分软输 出和硬输出： • ---输出到显示屏上阅读的方式称为软阅读 或软输出,软拷贝：
数字医学影像技术基础知识问 答
什么是数字影像？
• 真正的数字影像是用许多独立的 “数字”去表达 光线(或射线)的量。也就是把一幅图像分割成许 多小的单元(像素),每个单元(像素)都用一个独立的 数字去表示。所以,真正的数字影像其实是一些数 字的组合，是无可视性的。 • 数字信息必须通过数字/模拟(D/A)转换,才能变成 一个可视的数字模拟图像(数模图像),数模图像不 同于传统的模拟图像： • 构成图像的每个单元的模拟量在空间是不连续的; 每个单元模拟量的数值也是不连续的。
简单介绍几种DR的成像原理。
• CCD(Charge Coupled Device)电荷耦合器 是一种将光能转换为电能的元件,随着微电 子技术的发展,CCD已是一项成熟的技术,它 是由数量众多的光敏单元排列组成面阵,光 敏单元可小至50μm2以下,空间分辨率很高, 几何失真小,均匀性和一致性好.但CCD对X 射线不敏感,所以需要先将X射线激发荧光屏 产生荧光,经增强后成为Video信息,经反光 镜反射到CCD镜头,被采集并转换为电信息, 再转换为数字信息.获得数字影像.
DR影像科ppt课件入门
案例二：DR在骨关节疾病诊断中的应用
总结词
DR在骨关节疾病的诊断中具有重要作用，能够清晰地显示出骨关节的结构和病 变情况。
详细描述
DR能够准确地诊断骨折、关节脱位、关节炎等骨关节疾病。同时，DR还可以观 察关节软骨、韧带等软组织的病变情况，为骨关节疾病的诊断提供全面、准确的 影像信息。
案例三：DR在消化道疾病诊断中的应用
总结词
DR在消化道疾病的诊断中具有重要作用，能够清晰地显示出 消化道的结构和病变情况。
详细描述
DR能够准确地诊断胃炎、胃溃疡、胃癌等消化道疾病。同时 ，DR还可以观察肠道黏膜、血管等病变情况，为消化道疾病 的诊断提供全面、准确的影像信息。
案例四：DR在心血管疾病诊断中的应用
总结词
DR在心血管疾病的诊断中具有重要作用 ，能够清晰地显示出心血管的结构和病 变情况。
将DR影像存储在可靠的存储介质中， 并备份以防数据丢失。同时，遵循相 关法规和规定，确保患者隐私和信息 安全。
PART 04
DR影像诊断与分析
REPORTING
DR影像诊断的基本流程
医学影像学检查
检查目的
检查流程
检查注意事项
DR是数字化X线摄影术，属 于医学影像学检查的一种， 通过X线照射人体部位，获 取组织器官的形态学信息。
dr影像科ppt课件入 门
REPORTING
• DR影像基础知识 • DR影像设备及工作原理 • DR影像的拍摄技巧 • DR影像诊断与分析 • DR影像科的发展趋势与前沿技术 • DR影像科的实际应用案例分享
目录
PART 01
DR影像基础知识
REPORTING
DR影像是什么
DR影像是指数字化X射线影像， 是医学影像学中常用的一种检查
dr培训计划
dr培训计划第一部分：DR基础知识与概念1.1 DR概念与定义- 了解DR的概念和定义，搞清楚DR的概念与传统备份的区别。
- 掌握DR的基本原理和实施目的。
1.2 DR的分类与类型- 了解DR的常见类型和分类，并对其进行深入研究和分析。
- 掌握主要的DR类型，包括冷备份、热备份、暖备份等。
1.3 DR的组成与流程- 了解DR系统的组成和流程，包括备份、数据同步、故障切换等。
- 掌握DR系统的各个组成部分的功能和作用。
1.4 DR的评估与规划- 掌握DR的评估方法和步骤，包括对业务需求的评估和DR系统的合规性评估。
- 了解DR的规划方法和标准，学会制定DR的详细实施方案。
第二部分：DR系统设计与架构2.1 DR系统基础架构- 了解DR系统的基础架构和设计原理，包括主备机制、数据同步机制等。
- 掌握DR系统的相关技术和工具，了解相关的硬件设备和软件组件。
2.2 DR系统的网络架构- 了解DR系统的网络架构设计原则和方法，包括网络拓扑和通信协议等。
- 学会针对不同的场景设计和优化DR系统的网络架构。
2.3 DR系统的数据存储架构- 掌握DR系统的数据存储架构设计原则和方法，了解相关的数据存储技术和方案。
- 学会为不同的业务场景设计和优化DR系统的数据存储架构。
2.4 DR系统的灾难恢复架构- 了解DR系统的灾难恢复架构设计原则和方法，包括恢复点目标和恢复时间目标的确定。
- 学会为不同的业务场景设计和优化DR系统的灾难恢复架构。
第三部分：DR系统的实施与管理3.1 DR系统的部署与配置- 掌握DR系统的部署和配置方法，学会使用相关的工具和技术进行系统的安装和配置。
- 了解DR系统的关键参数和配置策略，为系统的优化做好准备。
3.2 DR系统的监控与维护- 学会使用监控工具和技术对DR系统进行实时监测和管理。
- 了解DR系统的常见故障和故障排除方法，保障系统的稳定和可靠。
3.3 DR系统的测试与演练- 学会制定DR系统的测试和演练计划，保障系统在实际的灾难情况下能够正常运行。
彩电基础知识
有关彩电方面的基础知识（一）基础知识一、显像管的分类：球面显像管、平面直角显像管、超自然平面显像管、超平面显像管、纯平面显像管二、显像管尺寸：21寸：54cm 25寸：64cm 34寸：87cm 29寸:74cm34寸:87cm 38寸：97cm 14寸：37cm三、字母代表意义T=图文 H=高清晰度 D=数字化、双伴音K=卡拉OKS=卫星直播接受G=游戏 A=自动搜索 B=重低音四、彩电的分类1.平面直角(代表字母M)2.超平(25寸至34寸之间,屏幕有弧度)3.纯平(代表字母P,21寸至34寸)4.背投(43寸至61寸之间)5.液晶(代表字母LCD)6.等离子(代表字母PDP)7.特殊标注⑴松下等离子(代表字母TH)⑵熊猫超平(代表字母M)⑶熊猫纯平(代表字母MF)（二）、彩电品牌介绍一、LG1.平面直角或超平（规格：21寸、25寸）（1）K系列—如：CT-21K49F、CT-25K92F（2）M系列—如：CT-21M60EF2、纯平（规格：21寸、25寸、29寸）（1）Q系列—如：CT-21Q42EF、25Q40VE、29Q40VE（2）FA系列—如：RT-29FA50VE、RT-29FA60VE（比Q系列多高速扫描）3、背投（规格：43寸、44寸、49寸、54寸、56寸、60寸）（1）RT系列—如：RT-44SZ20RP、RT-49NA12、RT-60SZ10（2）PT系列—如：PT-43A81、PT-44NA12、PT-44NZ21RP、PT-54NA12、PT-56NZ21RP 4、液晶（规格：15寸、20寸、30寸）LA系列—如：RT-15LA31、RT-20LA30、MW-30LZ105、PDP等离子（规格：40寸、42寸、50寸、60寸）MT系列—如：MT-40PA10、MT-42PZ12、MT-50PZ41、MT-60PZ12二、TCL1、AT系列（音响电视）（规格：21寸、25寸、29寸、34寸）如：AT2175EB、AT2560B、AT2970P、AT3488D（1）赛雷系列：AT29S168（2）盘龙系列：AT2965U、AT2570B（3）黑豹系列：AT2990i（4）游戏系列：29U186ZG、2516UG2、HID电视系列：（规格：25寸、29寸、34寸）（1）HID网络：HiD3460B.e 、HiD296SB.e、HiD2990SE（2）HID高清：HiD348S.p 、HiD329SW.p、HiD299S.p（3）HID逐行：HiD25192P、HiD29166P 、HiD34276P（3）HID如画：AT2970i 、HiD3486i3、背投（规格：43寸、52寸）（1）LCOS硅晶电视—如：LCT4312、LCT5212（2）HID高清晰系列—如：HID528SB.r、HID436B.r、RPT4302M4、液晶（规格：15寸、17寸、20寸、30寸）如：LCD1522Q、LCD1703A、LCD2004A、LCD3006A5、PDP等离子（规格：40寸、42寸、60寸）如：PDP403、PDP4225、PDP601三、长虹1、超平（1）G系列—如：G2136(K)、G2532、G29D8A、G3488（2）SF系列—如：SF29982、H系列（平面直角）—如：H14K8、H2121K、H2599KB、H3489D3、PF系列（纯平）—如：PF2198、PF3489D4、HID高清晰系列—如：CHD51905、DP系列（精显王）—如：HP3891A、HP4368、HP5190、注：背投—DP代表1250线双逐行，HP代表1520线双逐行四、创维1、健康高清系列TPHD（规格：29寸、34寸）如：29TPHD、34TPHD、29T68HD（游戏功能）、29T66DP2、纯平系列—如：21TH9000(3P30)、29TI9000(5P30)、25TM9000(5T25)3、健康逐行系列—如：25TM9000(5T25)、34T60DP（5D76）4、等离子系列PDP—如：40PDP、42PDP、46PDP、50PDP5、背投系列DL—如：DL43U、DL53V6、液晶背投系列LS—如：LS43U、LS53V7、数字光学背投系列—如：43PTV300、47PTV580HD、51PTV480注：HDTV表示数字；带T表示纯平；DP表示逐行五、东芝1、冲激V系列：（1）平面直角系列（规格：21寸、25寸）-如：21A2NC、25D2XC（2）超平系列—如：29A2XC2、飞视系列（逐行高清晰1080i）（规格：21、25、29、34寸）（1）VH系列—如：29VH8UC、29VH9UC、34VH8UC、34VH9UC（2）VF系列—如：21VF6C、21VF3NC、29VF7UC、34VF6C3、梦剧场系列（背投）（规格：43、46、50、57、61寸）（1）VX系列—如：46VW9UC、57VW9UC（2）VH系列—如：43VH9UC、50VH9UC（3）A系列—如：61A9UC1（4）V系列—如：43V7C、50V7C4、等离子系列—35WP26C六、飞利浦1、RF系列（此系列为旧品，多为2000年产品）—如：PH25RF50、29RF100EX、34RF902、EF系列—如：29EF100LX、PH34EF188GM3、EL系列—如：29EL120、34EL1204、FD系列等离子—如：32FD103（9944）、42FD103（9944）注：飞利浦无液晶电视七、海尔1、宝德龙系列（规格：21、25、29寸）（1）F系列—如：29F9B-P、21F9B-S、34F9B-TD（2）T系列—如：21T8D-S、25T8D-S、34T2A-P2、拉幕式系列—（平面直角、超平）如：HS-2190 、HT-2599B 、29T2A-P3、美高美系列—（纯平）如：21F3A-T、29F3A-PY4、小禧龙系列—（球面、平面）（规格：14、15寸）如：HS-3706 、37T6D-T、15F6B-T5、亮屏系列（1）液晶—如：L17L6A-G1（2）等离子—如：P42S6A-C1、P46C6A-A16、D-Time追时系列—（纯平）（21至34寸、36寸）如：29F9K-PY 、36F9K-ND 、34F9K-PY八、海信1、TC系列（超平）—如：TC2199A、TC2908UF、TC3482D2、TF系列（环保纯平）—如：TF2511L、TF2910UF、TF3488G3、逐行系列DP—如：DP2999G、DP2902H4、高清逐行系列HDP—（规格：29、34寸）如：HDP2906D、HDP3406D5、数字环保背投系列TDP—如：TDP4302P、TDP50086、高清背投系列HTDP—如：HDT5066G、HDT4366G7、数字液晶系列TLM—如：TLM1518、TLM2018、TLM30888、数字环保HDTV系列—如：HDTV3201、HDTV-32029、数字高清晰等离子系列—如：TPW-4210、TPW4211九、康佳1、T系列（平面直角、超平）—如：T14FA073、T2975K2、F系列（超平）3、P系列（纯平）（1）纯平—如：P2960K、P3460T（2）逐行—如：P29161、P2902M4、等离子系列（规格：42寸）—如：PDP42025、背投系列BT（规格：43、50寸）—如：BT4310L、BT5080H6、液晶系列LC（规格：15、17、20、30寸）—LC-1520T、1700T、LC-TM2008、TM-30087、高清数字系列（规格：29、34寸）—如：P2908T、P3409T十、日立背投系列—如：CMT4370P、CMT50580P注：日立背投没有34寸以下的，型号中四位数字表示普通背投，五位数字表示精密显像。
一举DR基础知识
合作客户
计算机X射线摄影系统 Computed Radiography（CR)System
采用可重复使用的成像板代替增感屏胶片作为载体经X射线曝光，
用激光扫描获得影像信息，通过光学系统收集和放大，计算机采集
，得到数字化的影像显示的一种X射线摄影设备。简称CR系统。 成像板 imaging plate（IP）
由大量微小的X射线感光元件排列而成的电子成像板，经X射线曝
光后，直接把X射线影像信息转化成数字信号进行成像，是直接
的数字化影像。简称DR系统。
二、 DR的功能：
1、主要是用于胸部、直立、卧位及全身的各个部位、多种体位 摄影的多功能摄 影机。 2、DR的主要特点是能直接采集高分辨率、高清晰度和高对比度 的数字图 像，有 利于各种微小病灶的显示，提高我们的诊断水平。 3、特别是取消了暗室，提高了工作效率，大大降低了医生的劳
公司荣誉 ★2015年，被南宁市工业信息委员会认定为“南宁市企业技术中心“； ★荣获国家级高新技术企业证书； ★荣获南宁经济技术开发区2010年度突出贡献鼓励奖； ★荣获南宁经济技术开发区2010年度安全生产先进单位； ★荣获南宁市工贸企业安全生产标准化三级企业； ★荣获南宁经济技术开发区2011年度突出贡献三等奖； ★荣获南宁经济技术开发区2011年度安全生产先进集体； ★荣获南宁经济技术开发区科技创新工作发明专利奖； ★荣获得2012年度AAA＋级中国质量信用企业； ★荣获第一届广西发明创造成果展览交易会项目银奖； ★荣获2012年度南宁市技术发明奖二等奖。 公司专利 ★我公司具有自主知识产权，截止目前拥有11项专利。 ★双床双管医用诊断X射线高频高压发生器发明专利； ★医用诊断X射线高频高压发生器发明专利； ★双床双管高频高压油箱发明专利； ★单床单管高频高压油箱发明专利； ★双床双管医用诊断X射线高频高压发生器实用新型专利； ★医用诊断X射线高频高压发生器实用新型专利； ★双床双管高频高压油箱实用新型专利； ★单床单管高频高压油箱实用新型专利； ★X射线数字一体化摄影系统实用新型专利； ★双床双管医用诊断X射线高频高压发生器外观设计专利； ★X射线机限束器的LED灯珠发光装置外观设计专利；
DR影像科ppt课件入门
3
DR影像科装备特点
具有高分辨率、高灵敏度、低噪声等特点，能够 快速获取高质量的X线图像。
DR影像科成像原理
01
02
03
X线产生
通过X线产生器产生X线， 穿透人体组织。
信号转换
X线穿透人体后，探测器 接收信号并将其转换为电 信号。
图像处理
电信号经过图像处理工作 站的处理，最终形成可用 于诊断的DR图像。
案例二：肺部炎症诊断
总结词
鉴别肺炎与肺结核
详细描写
肺部炎症是常见的疾病，而肺炎与肺结核在DR影像上存在一定的类似性。通过 视察DR影像的纹理、密度和形态等信息，医生可以对这两种疾病进行鉴别诊断 ，避免误诊和延误治疗。
案例三：肠道肿瘤诊断
总结词
发现肠道肿瘤并及时确诊
详细描写
肠道肿瘤在早期往往没有明显的症状，而DR影像检查是一种有效的筛查手段。在案例三中，医生通过视察患者 的DR影像，能够发现肠道肿瘤的存在，并及时进行确诊和治疗，提高患者的生存率和生活质量。
对照视察
01
通过对照正常和特殊部位的影像，发现特殊部位并进行诊断。
动态视察
02
对同一患者不同时间的影像进行对照，视察病变的发展和变化
。
综合分析
03
结合患者的临床表现、实验室检查结果等信息，进行综合分析
，提高诊断准确性。Fra bibliotek诊断报告撰写
准确描写
对病变的部位、形态、大小、边缘、密度等特征进行准确描写。
鉴别诊断
DR影像科图像解读
图像质量评估
评估图像的清楚度、对照 度、噪声等指标，确保图 像质量符合诊断要求。
病变辨认
通过视察DR图像，辨认出 病变的位置、形态、密度 等信息，为临床诊断提供 根据。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三. DR的工作原理
• • 1. 首先X线穿透人体照射平板材料 2. 按调整信号方式分两种 直接转换式： 非晶硒转换层将X线信号直接转换为电信号 间接转换式： X线激发荧光体产生可见光信号， 再由TFT光电二极管转换为电信号 3.然后通过A/D模拟转换单元 实现数字化转换 4. 最后将数字信号以DICOM3.0标准传输至用户终端 最终实现分析、处理、诊断、存储等功能
。
十. CR与DR的区别
调制传递函数MTF 参考平板探测器性能。 曝光宽容度 CR与DR均有很宽的曝光宽容度，DR可达20000：1。 噪声(所有影响图象质量的因素) CR IP的结构噪声、转换和检测X线光子中引入的波动、 激光功率漂移、激光束位置的漂移、 激光束激发IP发出光的几率的波动以及电子链中噪声等。 DR 主要噪声源是结构噪声、电子链中噪声， 以及把X线转换为电荷的几率波动引起的噪声
X射线图象被荧光屏转换为可见光， 由光学系统传至 直接与CCD连接的半导体阵列上 检测并重建图象。
六. DR的成像过程
1. 间接成像过程（IDR)
X-线信息 闪烁体 可见光信息 光电二极管 计算机
薄膜晶体管 电信息 A/D转换 数字信息
2. 直接成像过程（DDR)
X-线信息 非晶硒 电信息
计算机
A/D转换
DR的基础知识
韩爽
一. 什么叫DR?
DR是Digital radiography 的简称，即“数字放射成像系统”。 DR利用FPD平板进行影像获取， 取代了传统的X线胶片或CR的IP板 并以数字方式存储在计算机系统中。
DR在曝光后几秒钟可显示图像。 和传统图像相比: 无须暗盒，无需耗材(较IP板) 具有成像快，图像质量高、 易于保存、检索、传输、运行成本低等诸多优势。
八. 平板探测器的主要特点
• 5. 可以根据临床需要进行各种图像后处理。 • 6. 图像可直接以符合 国际标准的数字化格式储存、传输。 • 7. 可即时成像，减短检查时间，
减少重复检查，提高工作效率。
九. 平板探测器的拼接方式
• 目前平板探测器有拼接式和单片式两种。
主要原因是生产大面积矩阵块工艺难度大。 拼接板的缺点是： 在拼接处像素之间的接缝， 拼接处像素的对齐， 结合面之间的应力等 均为造成图像质量的不稳定因素
非晶硒层
TFT层
薄膜半导体阵列（Thin Film Transistor Array 简称TFT 阵列）
五. 各类DR的成像原理
2. 非晶硅成像原理 X线先经荧光介质材料转换成可见光， 再由光敏元件将可见光信号转换成电信号， 最后将模拟电信号经A/D转换成数字信号。
五. 各类DR的成像原理 3. CCD成像原理
十. CR与DR的区别
（三）曝光剂量 CR DR 常规剂量的1/4 。 常规剂量的 1/7~1/20 。
（四）工作效率 CR DR 与常规X线省略相比省略暗室操作环节: 曝光、预览、存储、传输仅几秒钟。
十. CR与DR的区别
（五）工作环境 CR 工作环境要求略高。 DR 相比来说略低。 （六）日常耗材 CR 达一定曝光次数后必须更换IP板。 DR 无需耗材，只需定期对FPD板做校正。
（七）系统兼容性 CR 可与传统X线机兼容， 可用于平床、立式胸片架、乳腺摄影、床头摄影等。 DR 略有局限性。
十一. 传统X线摄影工作流程
十一.CR的工作流程
影像工作站 CR扫描单元
十一. DR工作流程
十. CR与DR的区别
（一）成像原理 CR 是一种X线间接转换技术， 利用IP板作为X光检测器。 DR 是一种X线直接转换技术， 利用硒层或碘化铯-光电二极管 直接把X线光子转换成模拟电压供数字化。 所有过程全部在平板探测器内完成。
十. CR与DR的区别
（二）图像质量 图像分辨率 CR 1）IP中的成像介质存在散射，引起潜影模糊。 2）激光扫描仪的激发光束光点的直径 与激光光线在IP荧光体内的散布， 均使图像锐利度下降，降低了图像的分辨率。 3）时间分辨率差，密度分辨率有时略显不足。 DR 1）转换过程中无附加设备，不存在光学模糊。 2）空间分辨率及密度分辨力 直接由转换介质和像素排中像素大小决定。
（电荷耦合器）
4.C-MOS（Complementary Metal Oxide Semiconductor ） （互补的 金属 氧化物 半导体）
五. 各类DR的成像原理
1. 非晶硒成像原理 硒作为一种光电导体， 可由X射线引起电荷改变（产生电信号） 再由薄膜晶体管阵列（TFT) 将电信号读出并数字化。
七. 检测平板探测器性能的主要参数
（一）量子检测效能DQE （二）动态范围 （三）调制传递函数MTF （四）低X线对比小物体的可见度
(对X线敏感度低的物体的检测能力)
八. 平板探测器的主要特点
• 1. 工作流程的减化 减少了信号丢失和噪声的增加。 • 2. TFT像素极小 确保了DR系统的信噪比高， 3. 图像灰阶范围大， 使得所示图像细节更清晰、层次更丰富。 • 4. 放射剂量少，曝光宽容度大， 曝光条件易掌握，提高了检查效率， 也减少了一般损耗。
• • • • • •
四. DR的分类
按探测器材料分类: 常见 1.非晶硒 2.非晶硅 D 很少并淘汰 4.CMOS 5.线扫描
四. DR的分类的英文意思
1. DDR（Direct Digital Radiography ） （直接的 数字显示的 放射照相学）
非晶硒（ a-se）层
薄膜半导体阵列 （Thin Film Transistor Array 简称TFT 阵列） （细小的 电影胶片 晶体管 队伍） 2. IDR（Indirect Digital Radiography） （间接的 数字显示的 放射照相学） 非晶硅（a-si） 3. CCD（Charge Coupling Device ）（电荷 联结器 仪器）
数字信息
特别关注:
无论哪种类型的DR， 其“直接”和“间接”是相对的。 所谓“直接”（如a-se) 也仅仅是因其本身是一种电导材料， 而减少了一个光转换环节而已， 最终都要通过TFT检测阵列， 再经A/D转换、处理才能获得数字图像。
从严格意义上讲， DR 只有转换方式不同之分， 而无“直接”和“间接”之分。
二. DR系统组成
• A:成像链： X线源(X线机) 平板探测器 (FPD) 各支架组合方式(摄影平床,胸片架,) (悬吊式,地轨式) • B:数字链：
计算机处理单元 (前登记工作站,后处 detectr) (平的 仪器板 检测）
是一种采用半导体技术， 将X线能量转换为电信号， 通过A/D模拟转换进行数字化转换, 产生X线图像的检测器
