余热锅炉基本原理(教学参考)
余热锅炉原理
余热锅炉原理
余热锅炉是一种能够利用工业生产中废热的设备，将废热转化为能源，以达到节能减排的目的。
在工业生产过程中，许多生产过程会产生大量的废热，如果不能有效利用这些废热，将会浪费大量的能源资源，造成环境污染。
余热锅炉的原理是通过废热交换器将废热传递给水，使水升温，并产生蒸汽，从而产生能量。
废热交换器和蒸汽发生器是余热锅炉的两个重要组成部分。
废热交换器是利用废热来加热水的装置。
废热流经废热交换器的管道，在管道内与需要加热的水进行热交换，使水温升高。
废热交换器的设计是根据废热流量、温度、压力、水流量等参数来确定的。
废热交换器的材料要求具有很好的导热性、耐腐蚀性和耐高温性，以确保交换器的稳定性和安全性。
蒸汽发生器是将加热后的水转化为蒸汽的装置。
水在蒸汽发生器内加热，达到一定温度和压力时，会转化为蒸汽。
蒸汽的温度和压力取决于蒸汽发生器的设计，一般情况下，蒸汽的温度和压力越高，产生的能量也越多。
余热锅炉的应用范围非常广泛，可以用于冶金、化工、纺织、印染、食品、制药等行业。
在这些行业中，产生的废热通常具有很高的温
度和压力，如果不能有效利用这些废热，将会浪费大量的能源资源。
余热锅炉的应用可以将废热转化为能源，大大节约了能源资源，减少了环境污染。
余热锅炉利用废热来产生能源的原理，是一种节能减排的有效手段。
随着工业生产的发展和环保意识的提高，余热锅炉的应用将会越来越广泛。
第三章余热锅炉结构及工作原理
第三章余热锅炉的结构及工作原理
8、一段式、二段式结构的火管锅炉的结构特点
一段式结构:余热锅炉内装有一束列管，中部 等有调节阀的旁路，储热口部分和段间都衬有 耐火材料，并且段间的耐火材料还带有外衬。
二段式结构：由一中间隔室分隔，后段拥有内 部旁路控制，使出口温度保持恒定，余热锅炉 是卧式布置，能自然循环。采用加强管板，炉 管与管板的焊接为全焊头结构，入口气室、入 口管板和中间隔室的简体表面暴露于工艺气中 的部位都有耐火衬里。
第三章余热锅炉的结构及工作原理
管壳式余热锅炉是火管锅炉，烟气在受热管管 内流动，水在管外的锅壳中流动。热量通过管 壁传递给管外的水。通常管壳式余热锅炉只是 水的蒸发，没有过热段和省煤段。大型管壳式 余热锅炉有汽包、上升管、下降管。而小型管 壳式余热锅炉采用锅壳上部的空间进行汽水分 离。
第三章余热锅炉的结构及工作原理
第三章余热锅炉的结构及工作原理
第三章余热锅炉的结构及工作原理
2、 按照高温气体的流程方式余热锅炉分为
根据高温气体通过管内还是管外，余热锅炉分 为火管余热锅炉和水管余热锅炉。水管余热锅 炉有双套式（俗称刺刀形）、立式U形管式等 形式；火管余热锅炉有一段式结构和二段式结 构。
第三章余热锅炉的结构及工作原理
3、烟道式余热锅炉
烟道式余热锅炉是一种用以回收利用各种炉窑 的排烟余热的锅炉。由于余热源是炉窑排出的， 一般都是常压或微正压的炽热烟气（或工艺 气）。且这类余热锅炉的结构与工业锅炉或电 站锅炉相似，故称为烟道式余热锅炉。常用于 硫酸生产装置、石油裂解装置、催化裂化装置 等。
第三章余热锅炉的结构及工作原理
12、螺旋管式余热锅炉要控制气体在管内的流 速
对于螺旋管式余热锅炉，如果气体在管内流 动速度过大，阻力损失和换热管的热强度增大， 在气体入口的水侧管壁上易形成膜态沸腾，造 成换热管局部过热，使管子受损；如果流动速 度太小，管壁易积炭，使换热效率下降，所以 一般控制流速在40m／s左右为宜。
余热锅炉基本原理
余热锅炉基本原理余热锅炉是一种能够利用工业生产过程中产生的余热来生成蒸汽或加热水的装置。
它能够将废热转化为有用的能量，实现了能源的再利用，具有节能环保的特点。
下面将详细介绍余热锅炉的基本原理。
余热锅炉的基本原理是利用烟气中的余热来加热水，将水转化为蒸汽或加热水。
当燃烧燃料时，会产生大量的热量，其中大部分以烟气的形式排出锅炉。
而余热锅炉通过回收这些烟气中的余热，来加热水。
余热锅炉的工作流程分为三个阶段：燃料燃烧阶段、余热利用和水循环循环阶段。
在燃料燃烧阶段，燃料在锅炉内燃烧产生大量的热量。
燃料可以是煤炭、天然气、石油等，其燃烧产生的热量会使锅炉内的水加热，水逐渐转化为蒸汽。
在余热利用阶段，燃烧产生的烟气在烟气管道中流过，烟气中含有大量的余热。
余热锅炉通过在烟气管道中设置烟气换热器来回收这些余热。
烟气换热器是一个与烟气流动方向垂直的管道，烟气穿过管道时与管道之间的水进行换热，将余热传递给水。
在水循环阶段，经过烟气换热器后的水变为加热水或蒸汽。
蒸汽可以用于工业生产过程中的加热、动力产生或发电，而加热水可以用于加热工艺液、供暖等。
经过能量转化后的水最终会通过水循环系统被重新供给锅炉，循环利用于下一轮的加热过程。
余热锅炉的主要作用是将工业生产中产生的废热转化为有用的热能，减少了能源的浪费，提高了能源的利用率。
它不仅能够降低企业的能源成本，还能减少对环境的污染，实现了节能减排的目标。
与传统锅炉相比，余热锅炉具有以下优点：1.能源利用率高：余热锅炉可以充分利用烟气中的余热，使得能源的利用效率提高了20%以上。
2.节能环保：通过余热回收，不仅减少了能源的消耗，还减少了环境中的废气排放，实现了能源的节约和环境保护。
3.经济效益好：通过减少能源的消耗，余热锅炉能够降低企业的能源成本，提高企业的竞争力。
4.适应性强：余热锅炉可以适应各种不同的工业生产过程和燃料类型。
5.操作简便：余热锅炉的操作和维护相对简单，不需要专门的人员进行维护。
余热锅炉工作原理
余热锅炉工作原理余热锅炉是一种利用工业生产过程中所产生的废热来产生蒸汽或热水的设备。
它可以有效地利用废热资源，降低能源消耗，减少环境污染，具有重要的经济和环保意义。
本文将介绍余热锅炉的工作原理，以及其在工业生产中的应用。
余热锅炉的工作原理主要是利用废气、废水等工业生产过程中产生的高温废热来加热水或产生蒸汽。
其工作过程可以分为以下几个步骤：1. 烟气或废水的预处理：废气或废水首先经过预处理系统，去除其中的杂质和有害物质，以保证余热锅炉的正常运行和安全使用。
2. 热交换：经过预处理的废气或废水进入余热锅炉的热交换器中，与锅炉中的水或蒸汽进行热交换。
在热交换过程中，废热被传递给水或蒸汽，使其温度升高。
3. 蒸汽发生：当水被加热至一定温度时，会产生蒸汽。
而废气或废水在热交换过程中释放的热量正是用来加热水至产生蒸汽所需的热能。
4. 蒸汽利用：产生的蒸汽可以用于工业生产中的各种设备，如发电机、加热设备等，从而实现废热资源的有效利用。
余热锅炉在工业生产中具有广泛的应用。
它可以应用于钢铁、化工、电力、纺织、造纸、食品等多个行业，用来产生蒸汽、加热水或发电。
通过余热锅炉的应用，工业生产过程中产生的废热得到了充分利用，不仅节约了能源，降低了生产成本，还减少了对环境的污染。
总的来说，余热锅炉通过利用工业生产过程中产生的废热，实现了能源的再利用和资源的高效利用。
其工作原理简单明了，应用广泛，对于提高工业生产的能源利用效率和环境保护具有重要意义。
未来随着工业化进程的加快和能源紧缺问题的日益突出，余热锅炉的发展前景无疑是十分广阔的。
余热锅炉的工作原理
余热锅炉的工作原理
余热锅炉是一种利用工业生产中废气、废热等余热资源进行能量回收的设备，
其工作原理主要包括余热回收、蒸汽发生和蒸汽利用三个过程。
首先，余热锅炉通过余热回收的方式，将工业生产中产生的高温废气、废热等
余热资源进行回收利用。
这些余热资源可以来自于热风炉、高炉煤气、烧结烟气等，通过余热回收装置，将这些高温废气中的热能转化为热水或蒸汽。
其次，余热锅炉将通过余热回收得到的热水或蒸汽，用于蒸汽发生。
在余热锅
炉内部，热水或蒸汽与锅炉管道中的冷水进行热交换，使冷水被加热成为蒸汽，同时余热资源中的热能也得到了有效利用。
最后，余热锅炉产生的蒸汽可以用于工业生产中的加热、动力等用途。
通过管
道输送，余热锅炉产生的蒸汽可以直接送入生产设备进行加热，也可以用于驱动汽轮机发电，实现能量的再利用。
总的来说，余热锅炉的工作原理就是通过余热回收、蒸汽发生和蒸汽利用三个
环节，将工业生产中的废气、废热等余热资源转化为可利用的能量，实现能量的再生利用和节能减排的目的。
在实际应用中，余热锅炉的工作原理可以根据不同的生产工艺和余热资源特点
进行调整和优化，以达到最佳的能量回收效果。
同时，余热锅炉的工作原理也需要与其他设备配合，确保余热资源的有效回收和利用，为工业生产提供可靠的能源保障。
总之，余热锅炉作为一种重要的能源回收设备，其工作原理的理解和应用对于
节能减排、资源循环利用具有重要意义，希望通过本文的介绍，能够对余热锅炉的工作原理有一个更加清晰的认识。
余热锅炉系统工作原理及技术特点讲解
余热锅炉系统工作原理及技术特点中国锅炉网资讯栏目/news/5/§1概论一、简述在燃气轮机内做功后排出的燃气，仍具有比较高的温度，一般在540℃左右，利用这部分气体的热能，可以提高整个装置的热效率。
通常是利用此热量加热水，使水变成蒸汽。
蒸汽可以用来推动蒸汽轮机一发电机，也可用于生产过程的加热或供生活取暖用。
对于稠油的油田可以用蒸汽直接注入油井中，以提高采油量。
根据不同的蒸汽用途，要求有相应的蒸汽压力和蒸汽温度，也就需要不同参数的产汽设备。
利用燃气轮机排气的热量来产汽的设备，称为“热回收蒸汽发生器”，表明回收了排气的热量，用英文字母HRSG来表示。
我国习惯上称为“余热锅炉，本文也采用“余热锅炉”的名称，并把燃气轮机的排气简称为“烟气”。
“余热锅炉”通常是没有燃烧器的，如果需要高压高温的蒸汽，可以在“余热锅炉”内装一个附加燃烧器。
通过燃料的燃烧使整个烟气温度升高，能够产生高参数的蒸汽。
例如某余热锅炉不装燃烧器时，入口烟气温度为500℃，装设附加燃烧器后，可使入口烟气温度达到756℃。
蒸汽的压力可以从4MPa升到10MPa，蒸汽的温度可以从450℃升到510℃，蒸汽可以供高温高压汽轮机用，从而增加了电功率输出。
目前我国油田进口的余热锅炉的蒸汽参数有：4MPa配450℃及1.4MPa配195℃（饱和蒸汽）。
前者供给中压汽轮机来发电，后者可以供生产或供生活取暖用。
注：关于多种余热锅炉，余热锅炉利用燃气轮机排气的方式，补燃问题。
二、余热锅炉的组成（一）蒸汽的生产过程图19－1是一台余热锅炉的结构示意图，从图中可以看出产汽的过程。
图19－1强制循环余热锅炉（注意蒸发器为顺流布置，即管束流向自下而上，以免上下弯头处积汽。
）从燃气轮机出口的烟气，经烟道到余热锅炉入口，烟气自下而上流动，流经过热器、两组蒸发器和省煤器，最后排入烟囱。
排烟温度约为150－180℃，烟气温度从540℃降到排烟温度，所放出的热量用来使水变成蒸汽。
《余热锅炉与》课件
管路连接
连接锅炉进出口管路、烟 囱等，确保密封性和通畅 性。
电控系统安装
安装电控柜、传感器、执 行器等，并进行调试。
安全附件安装
安装安全阀、压力表等安 全附件，确保符合安全规 范。
余热锅炉的维护保养
日常保养 定期检查锅炉本体、管路、阀门等是否有异常。
保持锅炉房的清洁卫生，防止杂物和积水。
余热锅炉的维护保养
谢谢聆听
化工生产过程中产生大量的高温气体和液体，余热锅炉 能够回收这些余热，用于产生蒸汽或热水，用于工厂内 部的工艺加热、制冷、发电等需求。
造纸行业
造纸生产过程中产生大量的高温蒸汽和废水，余热锅炉 能够回收这些余热，用于产生更多的蒸汽或热水，用于 工厂内部的工艺加热、制冷、发电等需求。
余热锅炉的发展历程
20世纪初
烟风系统
包括烟道、风机、烟囱等部件 ，用于排放烟气。
控制系统
包括温度、压力、水位等传感 器和控制阀，用于控制余热锅
炉的运行。
余热锅炉的优缺点
优点
能够回收利用烟气余热，提高能 源利用率；能够降低污染物排放 ，有利于环保；能够为企业节约 能源成本。
缺点
设计、制造、安装等环节较为复 杂，需要专业人员进行操作和维 护；对于某些特定行业或工况， 余热回收效果可能不佳。
可靠性高
余热锅炉结构简单，运 行稳定可靠，维护成本 低。
应用广泛
适用于各种工业领域， 如钢铁、有色金属、化 工等，可满足不同工艺 流程的需求。
03 余热锅炉的种类与结构
余热锅炉的种类
烟道式余热锅炉
利用烟气余热加热给水，产生蒸汽或热水的 锅炉。
蒸发式余热锅炉
热管式余热锅炉
利用热管作为传热元件，将烟气热量传递给 水，产生蒸汽或热水的锅炉。
余热锅炉工作原理
余热锅炉工作原理余热锅炉是一种利用工业生产中产生的废热来产生蒸汽或热水的设备。
它可以有效地利用废热资源，降低能源消耗，减少环境污染，具有重要的经济和环保意义。
余热锅炉的工作原理主要包括余热回收、蒸汽产生和热水产生三个方面。
首先，余热锅炉的工作原理是基于余热回收的。
在工业生产过程中，许多设备产生的废热经常被直接排放到大气中，造成能源的浪费和环境的污染。
余热锅炉通过余热回收技术，将这些废热有效地收集利用起来。
余热回收系统通常由余热换热器、余热管道和废气处理设备等组成，通过这些设备可以将废热传递给余热锅炉，实现能源的再利用。
其次，余热锅炉的工作原理还包括蒸汽产生过程。
在余热锅炉中，余热被利用来加热水或其他工质，使其产生蒸汽。
蒸汽是余热锅炉的主要产物，可以用于工业生产中的各种设备和工艺。
蒸汽的产生过程主要包括余热传递、水的加热和蒸汽的分离三个步骤。
通过这些步骤，余热可以充分地利用起来，同时产生的蒸汽也可以满足工业生产的需求。
最后，余热锅炉的工作原理还涉及热水产生过程。
除了产生蒸汽外，余热锅炉还可以利用废热来产生热水。
热水是工业生产中常用的热能载体，可以用于供暖、生活热水和工艺用水等方面。
余热锅炉通过余热回收和热水产生设备，可以将废热转化为热水，满足工业生产中对热能的需求。
综上所述，余热锅炉的工作原理是基于余热回收、蒸汽产生和热水产生三个方面。
通过有效地利用工业生产中产生的废热资源，余热锅炉可以降低能源消耗，减少环境污染，具有重要的经济和环保意义。
在未来的工业生产中，余热锅炉将发挥越来越重要的作用，成为推动工业可持续发展的重要设备之一。
余热锅炉教材.
自热炉余热锅炉第一节概述余热锅炉是有色冶炼过程的关键设备之一，由于铜冶炼烟气SO2浓度较高且具有烟温高、含尘量大、烟尘粘结性强等特点,余热锅炉能否适应冶炼烟气的特点，直接关系到整个冶炼工艺的安全生产。
自热炉余热锅炉安置于自热炉炉顶出烟口，由垂直布置的上升烟道、下降烟道和水平布置的对流区组成。
熔炼过程产生的高温烟气首先进入上升烟道然后折转进入下降烟道，最后通过对流区，烟气温度降至360℃左右排除余热锅炉.余热锅炉采用强制循环。
为了有效控制各组受热面间的循环流量分配，在每组受热面管的入口均装设节流孔板.节流孔板同时还可以保证水循环的稳定，防止发生停滞、倒流和脉动显现。
1、自热炉炉体 5、密封圈带 9、锅炉振打2、余热锅炉过渡段 6、锅炉刮板 10、对流区灰斗3、余热锅炉上升段 7、余热锅炉对流区 11、对流区出口4、余热锅炉下降段 8、对流区锅炉顶盖自热炉余热锅炉简图第二节余热锅炉系统运行参数及设备自热炉余热锅炉原设计为配套引进俄罗斯技术， 94年安装投产运行，余热锅炉水冷壁结构为盘管内衬钢板式,这种结构形式烟气换热效率低，烟尘易在锅炉上升段、下降段乃至对流区烧结，不仅人工清理劳动强度大，而且作业率低，清理时不利于安全保障.2003年08月经北京有色设计院设计，江苏省张家港海陆锅炉总厂生产，将锅炉盘管内衬钢板式水冷壁改造为膜式壁结构,换热面分：过渡段、上升段、下降段、对流区、对流管束。
这种膜式壁结构换热率高,烟尘在过渡段以上不会烧结,清理方便,劳动强度降低,作业率提高.余热锅炉主要技术性能一、烟气条件（1)、进口烟气量 8000m3/h（2）、进口烟气温度 1280℃（3）、出口烟气温度 420+20℃（4)、烟气含尘量 120g/m3（5）、进口负压 -5~—30Pa二、余热锅炉设计参数(1）、额定蒸发量 6t/h（2）、饱和蒸汽温度 250℃(3）、工作运行压力 2。
5～3。
9MPa(4）、汽包压力（最大） 4。
余热锅炉基本原理
余热锅炉基本原理余热锅炉是一种能够利用工业设备的余热来产生蒸汽或热水的设备。
它是通过将废热传递给锅炉系统来提供额外的能源。
余热锅炉可以有效地节约能源和减少二氧化碳的排放。
下面将详细介绍余热锅炉的基本原理。
1.烟气余热利用烟气余热是指工业设备产生的燃烧废气中的热能。
在传统的锅炉系统中，烟气会直接排放到大气中，造成了能源的浪费。
而余热锅炉通过将废气传递给烟气余热回收器，将烟气中的热能转化为蒸汽或热水。
2.回收和利用余热余热回收器是余热锅炉中的核心组成部分。
它通过将烟气与锅炉进水进行热量交换来回收废气中的热能。
回收到的余热将被传递给蒸汽发生器或热交换器，用于产生蒸汽或加热水。
3.烟气净化在烟气进入余热回收器之前，需要对烟气进行净化处理，以避免对余热回收设备造成腐蚀和堵塞的影响。
常见的烟气净化技术包括除尘和脱硫等方法。
4.蒸汽发生器或热交换器余热锅炉中的蒸汽发生器或热交换器是将废气中的热能转化为实际能源的关键部分。
通过将余热传递给水源，蒸汽发生器或热交换器将水加热至一定温度，并产生高温蒸汽或热水。
5.控制系统余热锅炉需要配备一个高效的控制系统，以确保正常的运行和安全性能。
控制系统包括温度传感器、压力传感器、流量计等设备，可以监测和控制余热回收过程中的各个参数，保证设备的稳定运行。
6.应用领域余热锅炉可以广泛应用于各个工业领域，如钢铁、化工、纺织、造纸等。
在这些行业中，大量的废气产生于生产过程中，如果能够利用这些废气产生蒸汽或热水，不仅可以减少能源消耗，还可以降低生产成本。
7.优点和挑战余热锅炉的最大优点是能够充分利用工业设备的废热，实现能源节约和环保减排。
然而，余热锅炉面临一些挑战，例如废气中含有有害物质，需要进行净化处理；废气中的热能分布不均匀，需要进行热量调节；同时，还需要解决废热回收后的蒸汽或热水的使用问题。
总结起来，余热锅炉是一种通过利用工业设备的废热来产生蒸汽或热水的设备。
它可以有效地节约能源和减少二氧化碳的排放。
余热锅炉教材
余热锅炉系统§1概论一、简述在燃气轮机内做功后排出的燃气，仍具有比较高的温度，一般在540℃左右，利用这部分气体的热能，可以提高整个装置的热效率。
通常是利用此热量加热水，使水变成蒸汽。
蒸汽可以用来推动蒸汽轮机一发电机，也可用于生产过程的加热或供生活取暖用。
对于稠油的油田可以用蒸汽直接注入油井中，以提高采油量。
根据不同的蒸汽用途，要求有相应的蒸汽压力和蒸汽温度，也就需要不同参数的产汽设备。
利用燃气轮机排气的热量来产汽的设备，称为“热回收蒸汽发生器”，表明回收了排气的热量，用英文字母HRSG来表示。
我国习惯上称为“余热锅炉，本文也采用“余热锅炉”的名称，并把燃气轮机的排气简称为“烟气”。
“余热锅炉”通常是没有燃烧器的，如果需要高压高温的蒸汽，可以在“余热锅炉”内装一个附加燃烧器。
通过燃料的燃烧使整个烟气温度升高，能够产生高参数的蒸汽。
例如某余热锅炉不装燃烧器时，入口烟气温度为500℃，装设附加燃烧器后，可使入口烟气温度达到756℃。
蒸汽的压力可以从4MPa升到10MPa，蒸汽的温度可以从450℃升到510℃，蒸汽可以供高温高压汽轮机用，从而增加了电功率输出。
目前我国油田进口的余热锅炉的蒸汽参数有：4MPa配450℃及1.4MPa配195℃（饱和蒸汽）。
前者供给中压汽轮机来发电，后者可以供生产或供生活取暖用。
注：关于多种余热锅炉，余热锅炉利用燃气轮机排气的方式，补燃问题。
二、余热锅炉的组成（一）蒸汽的生产过程图19－1是一台余热锅炉的结构示意图，从图中可以看出产汽的过程。
图19－1强制循环余热锅炉（注意蒸发器为顺流布置，即管束流向自下而上，以免上下弯头处积汽。
）从燃气轮机出口的烟气，经烟道到余热锅炉入口，烟气自下而上流动，流经过热器、两组蒸发器和省煤器，最后排入烟囱。
排烟温度约为150－180℃，烟气温度从540℃降到排烟温度，所放出的热量用来使水变成蒸汽。
进入余热锅炉的给水，其温度约为105℃左右，先进入上部的省煤器，水在省煤器内吸收热量使水温上升，水温升到略低于汽包压力下的饱和温度，就离开省煤器进入汽包。
余热锅炉培训讲义PPT
汽包内部装有各种提高蒸汽品质的装置，如汽水分离装置、 蒸汽清洗装置、连续排污装置、加药装置、分段蒸发装置， 还有给水分配装置、事故放水管等。
卧式余热锅炉，水冷壁有上下联箱，下联箱通常都装 有定期排污装置和膨胀指示器，有的还装有锅炉启动时加 强水循环用的蒸汽加热装置即循环推动器。
第四节 余热锅炉的一些概念
➢ 过热器端差 热端温差是指换热过程中过热器入口烟气与过热器
出口过热蒸汽之间的温差。降低热端温差，可以得到较高 的过热度，从而提高过热蒸汽品质。但降低热端温差，同 时也会使过热器的对数平均温差降低，也就是增大了过热 器的传热面积，加大了金属耗量。大量计算表明，当热端 温差选择在20～60℃范围内，是比较合理的。
➢ 窄点温差 窄点温差也叫节点温差，是换热过程中蒸发器出口烟气 与被加热的饱和水汽之间的最小温差，当节点温差减小时， 余热锅炉的排气温度会下降，烟气余热回收量会增大，蒸 汽产量和汽轮机输出功都随之增加，即对应着高的余热锅 炉热效率，但平均传热温差也随之减小，这必将增大余热 锅炉的换热面积。显然，是不允许等于零的，否则，余热 锅炉的换热面积将为无穷大，这是不现实的。此外，随着 余热锅炉换热面积的增大，燃气侧的流阻损失也将增大， 有可能使燃气轮机的功率有所减小，导致联合循环的热效 率有下降的趋势。窄点越小，余热利用越充分，但成本相 应增加。一般8～10℃。
9E燃机余热锅炉基本原理介绍
运行部
1. 燃气轮机余热锅炉的 发展现状及特点 2. 燃气轮机余热锅炉的分类 3. 余热锅炉组成及工作过程 4. 余热锅炉的一些概念 5. 我厂余热锅炉简介
余热锅炉基础知识.
其他循环方式：
直流锅炉： 当蒸汽压力大于16Mpa亚临界，超临界参数，选 用直流锅炉提高循环效率；
复合循环： 在同一个余热锅炉中采用两种循环方式；高压蒸 发器采用自然循环；
要点：
由于强制循环水流速度较快，水侧换热有利； 余热锅炉换热主要取决于烟气侧换热系数；烟 气侧流动基本相同时，自然循环，强制循环换 热面积均相同； 余热锅炉气动热力特点：烟气流量大；流速高； 紊流扰动大； 磨损；受热面变形；振动；烟气偏流；传热不 均；
余热锅炉参数的选择A
缺点： Nhomakorabea自然循环锅炉烟气流程为：
烟气从燃气轮机排出，经进口烟道或转弯烟道 进入三通烟道，当机组单循环时，烟气经上部 调节门由旁通烟囱排空； 当需要联合循环时，烟气从三通烟道经调节门 和过渡烟道进入锅炉本体，依次水平横向冲刷 两级高压过热器，高压蒸发器，高压省煤器和 低压蒸发器，最后经出口烟道及主烟囱排空。
单压无再热汽水系统
单压无再热HRSG
三压系统的热量分布
三压无再热系统热力系统
三压无再热HRSG自然循环——系统简图
三压再热系统
三压再热HRSG单线简图
STAG 107H联合循环热力系统
STAG 107H联合循环热力系统
南山电厂余热锅炉的分类
蒸发器循环方式
强制循环炉 ＃1.＃3.＃10 自然循环炉＃7 ＃5.＃6炉（特例）
Horizontal Gas Flow, Natural Circulation 烟气水平流动的自然循环
自然循环HRSG模块结构
S207E STAG 自然循环余热锅炉布置图
Vertical Gas Flow, Forced Circulation 烟气垂直流动的强制循环方式
余热锅炉汽轮机的原理和结构课件
36
00:34:07
二、多压蒸汽循环
双压／三压蒸汽循环系统是指余热锅 炉中产生两种（高压和低压）／三种 （高压、中压和低压）不同压力等级 的蒸汽，高压蒸汽即汽轮机入口的压 力蒸汽，中压／低压蒸汽进入汽轮机 的中间压力相当的级中做功。
37
00:34:07
1、双压无再热蒸汽循环
1-高压过热器 2-高压蒸发器 3-高压省煤器 4-低压蒸发器 5-低压省煤器 6-低压汽包 7-低压循环水泵 8-给水泵 9-高压汽包 10-高压循环水泵
通常，单压汽水系统仅适合于低排气温度的燃 气轮机。
35
00:34:07
二、多压蒸汽循环
当燃气轮机的排气流量大于120 kg/s、 排气温度高于510℃时，如果采用单压 蒸汽循环，余热锅炉的排烟温度就过 高，排烟损失太大，合理的解决办法 是采用多压系统。通常可以采用双压 或三压的汽水系统，以便提高余热锅 炉的热效率。
热、三压、三压再热等五大类的汽水系统。 单压级余热锅炉只生产一种压力的蒸汽供
给汽轮机。 双压或多压级余热锅炉能生产两种不同压
力或多种不同压力的蒸汽供给汽轮机。
13
00:34:07
三、按受热面布置方式分类
1．卧式布置余热锅炉
各级受热面部件的管子是垂直的，烟气横 向流过各级受热面。
14
00:34:07
23
00:34:07
2．强制循环余热锅炉
强制循环余热锅炉的缺点如下：
①必须装设高温锅水循环泵，增加电耗，提高运行费用， 且可靠性差。
②锅炉重心较高，稳定性较差，不利抗风抗震。 ③强制循环余热锅炉必须支撑较重的设备，它的基础很
重，需要耗费更多的结构支撑钢。阀门和辅件必需布 置在不同的标高上，致使操作和维护都很困难。 ④容易发生汽水分层现象，而且沉结在水平管子底部的 结垢要比含有蒸汽的管子顶部要少，这种沿管子周围 结垢的差异会造成温度梯度、不同程度的传热和膨胀， 其结果将使强制循环的余热锅炉容易发生腐蚀、烧坏、 塑性变形和事故。 ⑤为了避免在水平管簇中发生汽水分层现象，流体的最 小临界流速约为2.1—3.0m／s。 ⑥采用小弯头，制造工艺复杂。
涨知识余热锅炉原理、锅炉结构与流程
涨知识余热锅炉原理、锅炉结构与流程锅炉的基本原理下面是锅炉的原理模型图，模型包括上升管、汽包、下降管主要部件。
上升管是由密集的管道排成的管簇，由上联箱、下联箱连成一体；上联箱通过汽水引入管连通汽包，汽包再通过下降管连到下联箱；上升管管簇、汽包、下降管构成了一个环路。
上升管管簇在炉膛内，汽包与下降管在炉体外面。
锅炉基本原理图把水注入汽包，水便灌满上升管管簇与下降管，把水位控制在靠近汽包中部的位置。
当高温燃气通过管簇外部时，管簇内的水被加热成汽水混合物。
由于下降管中的水未受到加热，管簇内的汽水混合物密度比下降管中的水小，在下联箱形成压力差，推动上升管内的汽水混合物进入汽包，下降管中的水进入上升管，形成自然循环。
汽包原理图上图是汽包（也称锅筒）结构示意图, 汽包是水受热、蒸发、过热的重要枢纽，保证锅炉正常的水循环。
上升管内的汽水混合物进入汽包后，通过汽水分离器分离成饱和蒸汽与水，饱和蒸汽通过汽包上方蒸汽出口输出；分离出的水与给水管注入的水再进入下降管。
用来产生饱和蒸汽的上升管管簇称为蒸发器，电厂锅炉还有省煤器与过热器，它们都由管簇组成。
进汽包的水先在省煤器加热，再通过汽包、下降管进入蒸发器，可以提高蒸发器的效率与锅炉的效率。
蒸发器生成的饱和蒸汽经汽包输出，再进入过热器加热成过热蒸汽，用过热蒸汽推动蒸汽轮机运转能保证系统的高效与安全。
锅炉组成原理图余热锅炉的结构与流程从燃气轮机排出的气体温度高达摄氏600度，仍然具备很高的能量，把这些高温气体送到锅炉，把水加热成蒸汽去推动蒸汽轮机，带动发电机发电，可使发电容量与联合循环机组的热效率相对增高50%左右。
这个靠燃气轮机排出气体的余热来产生蒸汽的锅炉称为余热锅炉。
从外观上看锅炉主要有进口烟道、炉体、汽包、烟囱组成。
炉体内有密集的管道，给水泵将要加热的水压进这些管道，燃气轮机排出的高温气体将管道内的水加热成高压蒸汽，下面就是余热锅炉的外观图（进口烟道为剖面）。
余热锅炉余热锅炉结构余热锅炉本体采用模块化结构，以方便运输、安装。
第三章余热锅炉的结构及工作原理PPT课件
-
21、余热锅炉的布置
煅烧回转窑 高温烟气
27
-
上图余热锅炉的布置图，包括余热锅炉本体受热 面及烟道系统，其特点如下：
21.1烟气系统 从煅烧回转窑出来的高温烟气有两路出口，一路 进人余热锅炉，从主烟囱排人大气，另一路进 入旁路烟囱排人大气。每路烟道上都装有挡板， 共有三个挡板，主烟道上的挡板称“主挡板”，旁 路烟道上的档板称“旁路档板”，主烟囱处的档板 称“烟囱挡板”，各挡板是配合使用的。
6
-
6、烟道式余热锅炉和管壳式余热锅炉的区别
烟道式余热锅炉是水管锅炉，水或蒸汽在受热 管的管内流动，烟气在受热管管外的烟道中流 动。烟气通过冲刷管子的外表面将热量传递给 管内的水或蒸汽。烟道式余热锅炉的显著特点 是，在一个烟道里有预热器、过热器、蒸发器、 省煤器、烟囱、汽包、上升管、下降管、等部 件。
19
-
17、刺刀式余热锅炉的锅壳都采用的保护措施
因炉壳内通过高温气体，所以炉壳内必须采取 以下保护措施。
炉壳外加水夹套冷却，降低壳壁温度，防止高 温气体通过炉衬窜到炉内壁产生局部热点，同 时可以将高温气体中的水蒸气冷凝下来，在内 壁形成水膜，防止壳壁腐蚀。
炉壳内侧浇铸耐热混泥土，防止发欧文气体冲 刷锅壳，降低炉壁温度。同时为看防止高温气 体冲刷混泥土，在混泥土内部面衬金属板保护。
13
-
11、螺旋管式余热锅炉的结构特点
螺旋管式余热锅炉又称盘管式余热锅炉，是一 种新型结构的乙烯装置用余热锅炉。基本上位 立式管壳式换热器，由气体分布器、双套管螺 旋管、集流箱、汽水分离器、降水管等组成。 它的结构特点是采用了180°的半螺旋状的双套 管结构。它的优点是结构紧凑，能与裂解炉联 合在线清焦，雾沫夹带少，使用原料范围广， 操作安全。由于采用盘管结构，免除了壳体与 管子之间因膨胀差而产生的热应力，运行可靠。 缺点是结构复杂，用材讲究。它分为四角单层 盘管式和四角双层盘管式两种。

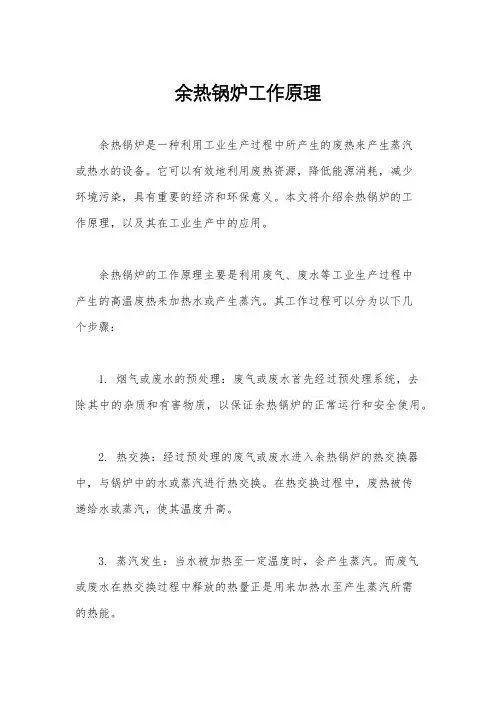

余热锅炉的工作原理
余热锅炉的工作原理余热锅炉是一种利用工业生产中产生的废热来生产蒸汽或热水的设备。
它的工作原理主要是通过利用废热来加热水或其他介质，从而产生蒸汽或热水，实现能源的再利用。
余热锅炉在工业生产中起着非常重要的作用，不仅可以节约能源，还可以降低生产成本，对环境保护也有着积极的作用。
余热锅炉的工作原理主要包括余热回收、热交换和能源再利用三个基本过程。
首先，余热锅炉通过余热回收系统收集工业生产中产生的废热，废热可以来自于燃烧、冷却或其他工艺过程。
然后，废热经过热交换器加热水或其他介质，使其升温并产生蒸汽或热水。
最后，这些蒸汽或热水被输送到需要能源的设备或工艺中，实现能源的再利用。
在余热锅炉的工作过程中，热交换器起着至关重要的作用。
热交换器是将废热传递给水或其他介质的装置，它能够高效地将废热转化为热能，从而产生蒸汽或热水。
热交换器的设计和材料选择对于余热锅炉的工作效率和安全性有着重要的影响。
合理的热交换器设计可以提高余热锅炉的能源利用率，降低能源消耗，减少对环境的影响。
除了热交换器，余热锅炉的工作原理还涉及到废热的回收和再利用。
废热的回收需要进行系统的设计和规划，以确保废热能够被有效地收集和利用。
而能源的再利用则需要将产生的蒸汽或热水输送到需要能源的设备或工艺中，实现能源的再利用。
这些过程需要设备和管道的配合，以确保能源的传递和利用的高效性和安全性。
总的来说，余热锅炉的工作原理是通过余热回收、热交换和能源再利用三个基本过程来实现能源的再利用。
在工业生产中，余热锅炉可以有效地利用废热资源，提高能源利用率，降低生产成本，对环境保护也有着积极的作用。
因此，余热锅炉在工业生产中具有非常重要的意义，其工作原理的理解和应用对于工业生产的可持续发展具有重要的意义。
余热锅炉原理(1)
余热锅炉原理•、余热锅炉的组成（一）蒸汽的生产过程图19 - 1是一台余热锅炉的结构示意图，从图中可以看出产汽的过程图19- 1强制循环余热锅炉烟气，经烟道到余热锅炉入口，烟气自下而上流动，流经过热器、两组蒸发器和省煤器，最后排入烟囱。
排烟温度约为100 - 220 C,烟气温度从380/330 C降到排烟温度，所放出的热量用来使水变成蒸汽。
进入余热锅炉的给水，其温度约为42 —126C左右，先进入上部的省煤器，水在省煤器内吸收热量使水温上升，水温升到略低于汽包压力下的饱和温度，就离开省煤器进入汽包。
进入汽包的水与汽包内的饱和水混合后，沿汽包下方的下降管分别进入两组蒸发器，在蒸发器内的水吸热开始产汽，通常是只有一部份水变成汽，所以在蒸发器管内流动的是汽水混合物。
汽水混合物离开蒸发器进入汽包上部。
在汽包内装有汽水分离设备，可以把汽和水分开，水落到汽包内水空间，而蒸汽从汽包顶部出来到过热器。
在过热器内吸收热量，使饱和蒸汽变成过热蒸汽。
根据产汽过程有三个阶段，对应的应该要有三个受热面，即省煤器、蒸发器和过三、在运行条件下受热面传热量的变化一台余热锅炉的产汽量与吸收的热量有关，也就是与传热量有关C在运行条件下，各种因素都会影响到余热锅炉的产汽量，现分析如下。
（一）烟气流量变化已知A余热锅炉的进口烟气量为135.5kg∕s，现烟气量降为97.2kg∕s ;假走进口烟气温度不变，此时蒸发器产汽量将如何变化？烟气図IOQOkVheoo ——Q --------------300 I - 」—【_ ! [ [30 40 50 6Q 70 80 SG图13 产汽量与烟气参数的关系烟气量下降为原值的71.7 ％，烟气的换热系数下降为原值的78.8 ％，假定其它各项热阻不变，总热阻增加 1.23 倍，传热系数下降为原值的81.6 ％。
由于传热系数下降的幅度小于烟气量的下降幅度，表明蒸发器出口处的烟气温度也要下降，最终平衡在一个新的位置上，经试算后，传热量为原值的73％时是合适的。
