焊接缺陷与失效

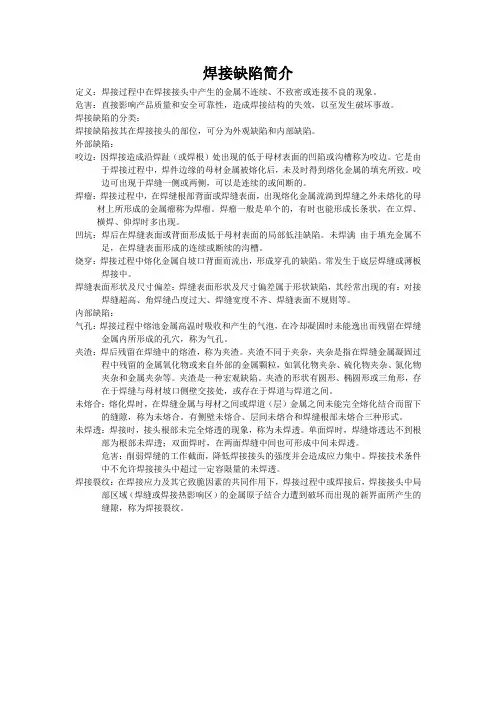

焊接缺陷简介
焊接缺陷简介定义：焊接过程中在焊接接头中产生的金属不连续、不致密或连接不良的现象。
危害：直接影响产品质量和安全可靠性，造成焊接结构的失效，以至发生破坏事故。
焊接缺陷的分类：焊接缺陷按其在焊接接头的部位，可分为外观缺陷和内部缺陷。
外部缺陷：咬边：因焊接造成沿焊趾（或焊根）处出现的低于母材表面的凹陷或沟槽称为咬边。
它是由于焊接过程中，焊件边缘的母材金属被熔化后，未及时得到熔化金属的填充所致。
咬边可出现于焊缝一侧或两侧，可以是连续的或间断的。
焊瘤：焊接过程中，在焊缝根部背面或焊缝表面，出现熔化金属流淌到焊缝之外未熔化的母材上所形成的金属瘤称为焊瘤。
焊瘤一般是单个的，有时也能形成长条状，在立焊、横焊、仰焊时多出现。
凹坑：焊后在焊缝表面或背面形成低于母材表面的局部低洼缺陷。
未焊满由于填充金属不足，在焊缝表面形成的连续或断续的沟槽。
烧穿：焊接过程中熔化金属自坡口背面而流出，形成穿孔的缺陷。
常发生于底层焊缝或薄板焊接中。
焊缝表面形状及尺寸偏差：焊缝表面形状及尺寸偏差属于形状缺陷，其经常出现的有：对接焊缝超高、角焊缝凸度过大、焊缝宽度不齐、焊缝表面不规则等。
内部缺陷：气孔：焊接过程中熔池金属高温时吸收和产生的气泡，在冷却凝固时未能逸出而残留在焊缝金属内所形成的孔穴，称为气孔。
夹渣：焊后残留在焊缝中的熔渣，称为夹渣。
夹渣不同于夹杂，夹杂是指在焊缝金属凝固过程中残留的金属氧化物或来自外部的金属颗粒，如氧化物夹杂、硫化物夹杂、氮化物夹杂和金属夹杂等。
夹渣是一种宏观缺陷。
夹渣的形状有圆形、椭圆形或三角形，存在于焊缝与母材坡口侧壁交接处，或存在于焊道与焊道之间。
未熔合：熔化焊时，在焊缝金属与母材之间或焊道（层）金属之间未能完全熔化结合而留下的缝隙，称为未熔合。
有侧壁未熔合、层间未熔合和焊缝根部未熔合三种形式。
未焊透：焊接时，接头根部未完全熔透的现象，称为未焊透。
单面焊时，焊缝熔透达不到根部为根部未焊透；双面焊时，在两面焊缝中间也可形成中间未焊透。
焊接缺陷危害及对应措施
焊接缺陷危害及对应措施摘要本文介绍了焊接缺陷定义、分类、及常见焊接缺陷，重点分析了常见焊接缺陷产生的原因及其危害，最后详细介绍了常见焊接缺陷的防止措施，因此,采取措施,避免焊接缺陷。
对指导实际工作有一定帮助。
关键词焊接缺陷原因危害措施随着焊接技术的发展和进步，焊接几乎渗透到国民经济的各个领域，很多重要的焊接结构，如果出现缺陷，就可能造成巨额的经济损失。
为确保焊接结构的完整性，可靠性，安全性和使用性，研究焊接缺陷及对应的工艺措施的重要性就不言而喻。
一、焊接缺陷概述1、焊接缺陷定义焊接过程中，在焊接接头上产生的金属不连续、不致密或链接不良的现象称为焊接缺陷。
2、焊接缺陷分类焊接缺陷的产生原因十分复杂，基本上可以分为三类：（1）尺寸上的缺陷包括焊接结构的尺寸误差和焊缝形状不佳等。
（2）结构上的缺陷包括气孔、夹渣、非金属夹渣物、融合不良、未焊透、咬边、裂纹、表面缺陷等。
（3）性质上的缺陷包括力学性能和化学性质等不能满足焊件的使用要求的缺陷。
力学的性能值的是抗拉强度、屈服点、伸长率、硬度、冲击吸收功、塑性、疲劳强度、弯曲角度等。
化学性质指的是化学成分和耐腐蚀性等。
二、常见的焊接缺陷1、未焊透：母体金属接头处中间（某坡口）或根部（V、U坡口）的钝边未完全熔合在一起而留下的局部未熔合。
未焊透降低了焊接接头的机械强度，在未焊透的缺口和端部会形成应力集中点，在焊接件承受载荷时容易导致开裂。
2、未熔合：固体金属与填充金属之间（焊道与母材之间），或者填充金属之间（多道焊时的焊道之间或焊层之间）局部未完全熔化结合，或者在点焊（电阻焊）时母材与母材之间未完全熔合在一起，有时也常伴有夹渣存在。
3、气孔：在熔化焊接过程中，焊缝金属内的气体或外界侵入的气体在熔池金属冷却凝固前未来得及逸出而残留在焊缝金属内部或表面形成的空穴或孔隙.4、其他的焊缝外部缺陷还有：焊瘤：焊缝根部的局部突出，这是焊接时因液态金属下坠形成的金属瘤。
焊瘤下常会有未焊透缺陷存在，这是必须注意的。
史上最全！！常见焊接缺陷产生原因、危害及防止措施
史上最全！！常见焊接缺陷产生原因、危害及防止措施一、焊接缺陷的分类焊接缺陷可分为外部缺陷和内部缺陷两种1．外部缺陷1）外观形状和尺寸不符合要求；2）表面裂纹；3）表面气孔；4）咬边；5）凹陷；6）满溢；7）焊瘤；8）弧坑；9）电弧擦伤；10）明冷缩孔；11）烧穿；12）过烧。
2．内部缺陷1）焊接裂纹：ａ.冷裂纹；ｂ.层状撕裂；ｃ.热裂纹；ｄ.再热裂纹。
2）气孔；3）夹渣；4）未焊透；5）未熔合；6）夹钨；7）夹珠。
二、各种焊接缺陷产生原因、危害及防止措施1、外表面形状和尺寸不符合要求表现：外表面形状高低不平，焊缝成形不良，焊波粗劣，焊缝宽度不均匀，焊缝余高过高或过低，角焊缝焊脚单边或下凹过大，母材错边，接头的变形和翘曲超过了产品的允许范围等。
危害：焊缝成形不美观，影响到焊材与母材的结合，削弱焊接接头的强度性能，使接头的应力产生偏向和不均匀分布，造成应力集中，影响焊接结构的安全使用。
产生原因：焊件坡口角度不对，装配间隙不匀，点固焊时未对正，焊接电流过大或过小，运条速度过快或过慢，焊条的角度选择不合适或改变不当，埋弧焊焊接工艺选择不正确等。
防止措施：选择合适的坡口角度，按标准要求点焊组装焊件，并保持间隙均匀，编制合理的焊接工艺流程，控制变形和翘曲，正确选用焊接电流，合适地掌握焊接速度，采用恰当的运条手法和角度，随时注意适应焊件的坡口变化，以保证焊缝外观成形均匀一致。
2、焊接裂纹表现：在焊接应力及其他致脆因素共同作用下，焊接接头中局部地区的金属原子结合力遭到破坏形成的新界面所产生的缝隙，具有尖锐的缺口和大小的长宽比特征。
按形态可分为：纵向裂纹、横向裂纹、弧坑裂纹、焊趾裂纹、焊根裂纹、热影响区再热裂纹等。
危害：裂纹是所有的焊接缺陷里危害最严重的一种。
它的存在是导致焊接结构失效的最直接的因素，特别是在锅炉压力容器的焊接接头中，因为它的存在可能导致一场场灾难性的事故的发生，裂纹最大的一个特征是具有扩展性，在一定的工作条件下会不断的“生长”，直至断裂。
技能培训资料：常见的焊接缺陷
1、焊接夹渣焊接夹渣缺陷是指焊后熔渣残留在焊缝中的情况。
夹渣主要有金属夹渣即夹铝或夹铜和非金属夹渣即焊条药皮、焊剂、硫化物、氧化物或氮化物留存在焊缝中。
夹渣产生的主要原因是破口清理不彻底、坡口尺寸不符合设计要求、焊条质量不合格等。
2、焊接凹坑焊接凹坑是指在收弧和断弧时操作不当而在焊道末端形成的凹陷部分。
主要产生的原因是焊接材料在焊接过程中停留时间不够，填充金属不够导致的。
其危害是导致焊缝的横截面减少，凹坑处容易产生偏析或杂质汇集，从而易形成气孔、灰渣或裂纹。
3、焊接裂纹焊接裂纹主要是指焊缝中金属原子结合遭到破坏，从而形成新的界面而形成的裂缝。
焊接裂纹按温度可分为热裂纹、再热裂纹、冷裂纹、层状撕裂。
裂纹再焊接工艺里是最严重的一种缺陷，也是导致焊接结构失效而引发事故的主要原因。
4、焊接气孔焊接气孔主要是在熔池中的气泡在金属凝固时未能及时逸出而形成的空穴。
其主要产生原因是电弧保护不到位，弧太长或者焊接材料有锈，气体保护介质不纯以及坡口处理不到位。
5、焊接咬边焊接咬边是指沿着焊趾，在焊件部分形成凹陷或者沟槽。
主要形成原因是焊接参数选择不正确、焊速太慢、电弧拉得太长、电流过大、焊枪位置不准确导致。
其危害导致焊件工作截面减小，咬边处应力集中。
6、焊接焊瘤焊瘤是指金属溢流到加热不足的焊件或焊缝上，未能与焊件和金属熔合在一起而堆积的金属缺陷。
主要形成原因是焊接参数选择不符合设计要求、焊接坡口清理不到位、焊接速度太慢等。
7、焊接局部烧穿焊接局部烧穿是指焊接过程中，焊接部位熔透至坡口背面，形成穿孔现象。
主要产生原因是焊接电流太大、焊件加热过高、坡口对接空隙太大、焊接速度太慢、电弧停留时间太长等8、焊接未焊透焊接未焊透是指焊缝的熔透深度小于板厚时形成的。
在单面时，焊缝熔透到达不了焊件底部；双面焊时两道焊缝熔深总厚度小于焊件厚度而形成的。
主要形成原因有焊条位置不准确，偏离中心位置；坡口角度太小，焊接空隙小钝边太大；电流太小等。

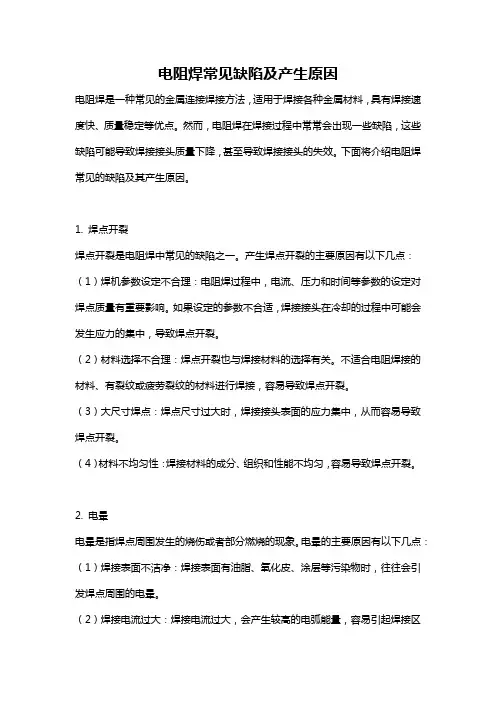

电阻焊常见缺陷及产生原因
电阻焊常见缺陷及产生原因电阻焊是一种常见的金属连接焊接方法，适用于焊接各种金属材料，具有焊接速度快、质量稳定等优点。
然而，电阻焊在焊接过程中常常会出现一些缺陷，这些缺陷可能导致焊接接头质量下降，甚至导致焊接接头的失效。
下面将介绍电阻焊常见的缺陷及其产生原因。
1. 焊点开裂焊点开裂是电阻焊中常见的缺陷之一。
产生焊点开裂的主要原因有以下几点：（1）焊机参数设定不合理：电阻焊过程中，电流、压力和时间等参数的设定对焊点质量有重要影响。
如果设定的参数不合适，焊接接头在冷却的过程中可能会发生应力的集中，导致焊点开裂。
（2）材料选择不合理：焊点开裂也与焊接材料的选择有关。
不适合电阻焊接的材料、有裂纹或疲劳裂纹的材料进行焊接，容易导致焊点开裂。
（3）大尺寸焊点：焊点尺寸过大时，焊接接头表面的应力集中，从而容易导致焊点开裂。
（4）材料不均匀性：焊接材料的成分、组织和性能不均匀，容易导致焊点开裂。
2. 电晕电晕是指焊点周围发生的烧伤或者部分燃烧的现象。
电晕的主要原因有以下几点：（1）焊接表面不洁净：焊接表面有油脂、氧化皮、涂层等污染物时，往往会引发焊点周围的电晕。
（2）焊接电流过大：焊接电流过大，会产生较高的电弧能量，容易引起焊接区域局部温度过高，从而导致电晕的发生。
（3）焊接参数设定不合理：焊接过程中，电流、压力和时间等参数的设定不合理，也会导致电晕的发生。
3. 气孔气孔是指焊接接头中产生的孔洞状缺陷。
气孔的产生原因主要有以下几点：（1）焊接区域含有气体：焊接区域杂质、氧化物或者其他含气体的物质，会在焊接过程中释放出气体，进而产生气孔。
（2）焊接材料含水量高：焊接材料含有过多的水分，焊接过程中蒸发的水分会形成气泡，从而形成气孔。
（3）焊接区域氧气过量：焊接区域的氧气含量过高，氧气和金属之间的反应会产生气体，并形成气孔。
4. 金属飞溅金属飞溅是指焊接过程中，熔融金属在电极与焊件之间产生的喷溅现象。
金属飞溅的产生原因主要有以下几点：（1）电流过大：焊接电流过大，熔融金属的喷溅量会增加，从而导致金属飞溅的产生。
电阻焊常见缺陷和产生原因
项目 常见缺陷分析
缺陷描述 漏焊
错焊（焊错位置、方向、标准件型号） 与工件焊接接触不良，间隙＞0.1mm
偏孔：工件凸焊螺母过孔中心与螺母孔中心偏差 虚焊：螺母/螺栓脱落 焊接接头不能单点连接 焊接接头不能存在裂纹 焊渣、滑丝 板材变形、表面麻点
目录
三、与工件焊接接触不良,间隙＞0.1mm
直接原因：焊接时间短；焊接压力低；焊接电流低；板材金属特性； 间接原因：预压压力大；存在焊接分流 列举生产中实例并讨论
点焊八大缺陷及产生原因
压痕过深
• 直接原因：焊接时间长；电极使用时间过长 • 间接原因：预压时间短；焊接压力低；焊接压力高；焊接电流高；电
极头部面积小；冷却不通畅；板材金属特性；焊接角度不垂直 • 列举生产中实例并讨论
点焊八大缺陷及产生原因
多余焊点
焊点数目不能超过规定的数目,除非是返修需要.
目录
厚度,三层板或三层以上的选择次薄厚度板材要
求的熔核直径作为规定的尺寸.
T=2mm熔核 尺寸过小
BUTTON DIAMETER 即 为板材接合面处 熔核的尺寸
凸点平均直径是由长轴测
量数值加上与长轴垂直轴的测 量数值,再除以2而得.测量数要 在接触面上测得.
点焊八大缺陷及产生原因
虚焊
理论焊核直径计算标准：
间接原因：标准件螺纹质量问题；调用错误规范；绝缘套磨损 列举生产中实例并讨论
目录
九、板材变形、表面麻点
直接原因：焊接压力高；焊接电流高；冷却不通畅；电极面磨损等 间接原因：未按时修磨电极；调用参数错误 列举生产中实例并讨论
THANKS！！
放映结束 感谢各位的批评指导！
谢 谢！
让我们共同进步
目录
常见焊接缺陷及原因
常见焊接缺陷及原因焊接是一种常见的金属连接方式，广泛应用于制造业和建筑业等行业。
然而，在焊接过程中，会出现各种缺陷，这些缺陷会影响焊接接头的质量和强度。
下面将介绍一些常见的焊接缺陷及其原因。
1. 气孔缺陷：气孔是焊接过程中产生的气体在焊缝中凝结形成的空洞。
它会降低焊接接头的强度和密封性，甚至引起裂纹的产生。
气孔的形成有多种原因，例如焊材表面的污染物、杂质以及焊接过程中气体无法顺利逸出等。
2. 结晶不良：结晶不良是指焊接缺陷中的一种晶粒异常生长现象。
当焊接金属冷却速度过快或温度不均匀时，就会导致晶粒非均匀分布。
这会增加焊接接头的脆性，并降低其强度和韧性。
3. 焊缝不连续：在焊接过程中，焊缝不连续是一个常见的问题。
它可能是由于焊工操作不当，焊接速度过快或过慢，或者电流和电压设置不正确导致的。
焊缝不连续会降低焊接接头的强度和密封性。
4. 焊接裂纹：焊接过程中产生的应力和热应变可能引起焊接接头的裂纹。
裂纹的形成和发展与材料的性质、焊接过程和焊接接头的设计有关。
焊接裂纹会显著降低接头的强度和可靠性。
5. 焊缝凹陷：焊缝凹陷是指焊接过程中焊缝的表面凹陷或嵌入物的情况。
它可能是由于焊丝过量或过少，焊接速度过快或过慢，以及焊接过程中振动等因素引起的。
焊缝凹陷会影响接头的表面光滑度和外观质量。
6. 焊丝飞溅：焊丝飞溅是指焊接过程中，焊丝溅出并附着在焊接接头周围的现象。
它会使焊接接头表面不平整，并可能降低焊接接头的密封性和强度。
7. 残余应力：焊接过程中产生的热应变会导致焊接接头残余应力的积累。
这些残余应力可能引起材料的变形、裂纹以及接头的失效。
残余应力的大小和分布与焊接材料的热物性、焊接过程的参数以及接头的形状有关。
为了减少焊接缺陷的产生，可以采取以下措施：1. 选择合适的焊接材料和焊接工艺，使其能够获得良好的焊接质量。
2. 焊前对焊接材料进行充分的清洁和表面处理，以降低污染物和杂质的含量。
3. 控制焊接过程中的温度和速度，避免过快或过慢的冷却速度，确保焊接接头的均匀加热和冷却。
焊接构件失效的原因及预防措施
焊接构件失效的原因及预防措施焊接构件在各种⼤型设备中常见，往往作为底座的外壳、⽀撑底座、⼯作平台等结构出现。
焊接构件的使⽤寿命影响着整个设备的使⽤寿命，但往往在焊接位置出现裂纹等失效问题，现在就来分析⼀下焊接失效的原因以及预防措施。
⼀、铸-焊结构焊接失效的原因及危害通常意义上讲，焊接失效就是焊接接头由于各种因素，在⼀定条件下断裂（如：应⼒、温度、材质、焊接质量和实际使⽤⼯况条件等）。
接头⼀旦失效，就会使相互紧密联系成⼀体的构件局部分离、撕裂并扩展，造成焊接结构损坏，致使设备停机，影响正常⽣产。
焊接失效的基本条件：⼀是焊接结构设计不合理，如在局部或整体焊缝的布置与设计上存在问题；⼆是材料本⾝的缺陷，如板材化学成分偏析，铸钢件的组织存在缩松、⽓孔、裂纹等；三是焊接⼯艺的应⽤不合理，如焊接材料的选择、焊接⽅法的制定；四是构件所处的⼯作环境、⼯况条件差（如受到交变及冲击载荷），引起结构材料疲劳破坏。
针对接头失效进⾏分析，应从两个⽅⾯⼊⼿：⼀是产⽣的根源；⼆是其危害性。
1. 结构件焊接失效产⽣的根源通常情况下，材料本⾝的缺陷（如化学成分的不均匀性、局部微观裂纹），焊缝由于各种原因产⽣的冷热裂纹、未焊透、夹渣、⽓孔及咬边等，焊接过程中近缝区较⾼的残余应⼒（包括焊缝及热影响区相变的组织应⼒），以及焊接过程⾼温下的组织软化和冷却后产⽣的脆化等，都是造成接头失效的根源，也为接头的脆断或扩展提供了条件。
2. 结构件焊接失效的危害性井下⼯作⾯刮板输送机、转载机和破碎机，是采煤⼯作⾯的关键设备，⼯作⾯使⽤条件复杂。
由于刮板输送机除要完成运煤、清理浮煤外，还要作为采煤机运⾏的轨道和牵引⽀承、液压⽀架前沿的基点，担负着采煤⼯艺过程中的落、装、运、⽀、控等全部⼯序，井下设备的可靠性决定了⾼效采煤的经济性，所以设备质量的好坏、寿命长短、性能的优劣，直接影响着煤炭⽣产。
由于刮板输送机和转载机的使⽤特点，中部槽之间的联结强度和可靠性显得尤为重要，⽽其结构⼤多由铸钢件与普通低合⾦板Q345（16Mn）以及⾼强板和耐磨板（NM360）焊接⽽成，铸钢件以碳锰硅（C-Mn-Si）系列为主。
焊接失效分析报告
焊接失效分析报告1. 引言焊接是一种常用的连接金属的方法，但在实际应用中，焊接接头可能会发生失效。
焊接失效可能会导致结构强度降低、漏气、裂纹等问题，给工程项目带来严重的安全隐患。
本报告旨在对焊接失效进行分析，并提出相应的解决方案。
2. 焊接失效类型根据焊接接头失效的特征和原因，我们可以将焊接失效分为以下几种类型：2.1 强度失效强度失效是指焊接接头的强度无法达到设计要求，无法承受工作负荷而发生破坏。
强度失效可能由焊接过程中的缺陷、焊接材料的选择不当、焊接接头的设计错误等因素引起。
2.2 漏气失效漏气失效是指焊接接头在使用过程中发生气体泄漏。
漏气失效可能由焊接过程中的不完全熔合、气孔、裂纹等缺陷引起。
2.3 腐蚀失效腐蚀失效是指焊接接头由于与外界环境的接触而发生腐蚀，导致焊接接头的性能下降。
腐蚀失效可能由焊接材料的选择不当、焊接接头表面处理不当等原因引起。
3. 焊接失效分析方法为了准确分析焊接失效并找出根本原因，我们可以采用以下方法：3.1 目视检查首先，我们可以对焊接接头进行目视检查，寻找明显的焊接缺陷，如气孔、裂纹、未熔合等。
通过目视检查，可以初步判断焊接失效类型。
3.2 金相分析金相分析是一种常用的材料分析方法，可以通过制备金属样品，并利用显微镜观察组织结构、晶粒大小等信息，从而判断焊接接头是否存在组织缺陷。
3.3 断口分析断口分析是一种通过观察焊接接头破坏面形态来判断焊接失效原因的方法。
不同类型的焊接失效，其断口形态也有所不同。
通过断口分析，可以初步确定焊接失效的原因。
3.4 化学分析化学分析是一种通过对焊接接头进行成分分析来判断焊接失效原因的方法。
通过化学分析，可以检测焊接接头中的杂质含量，从而找出导致焊接失效的原因。
4. 焊接失效解决方案根据焊接失效分析结果，我们可以采取以下解决方案：4.1 强度失效解决方案对于强度失效，我们可以采取增加焊接接头的尺寸、增加焊接材料的强度等方式来提高焊接接头的强度。
焊接机器人焊接缺陷及常见故障分析与处理
长期的工作中也可能会出现各种故障，本文重点分析处 理焊接缺陷和常见故障。机器人焊接采用的是富氩混合 气体保护焊，焊接过程中出现的焊接缺陷
一般有焊偏、咬边、气孔等几种，具体分析如下：(1)出 现焊偏可能为焊接的位置不正确或焊枪寻找时出现问题。 这时，要考虑TCP(焊枪中心点
位置)是否准确，并加以调整。如果频繁出现这种情况就 要检查一下机器人各轴的零位置，重新校零予以修正。(2) 出现咬边可能为焊接参数选择不
以内，焊缝出现气孔和咬边等焊接缺陷机率可大幅度降 低。(2)采用精度较高的装配工装以提高焊件的装配精度。 (3)焊缝应清洗干净，无油污、
铁锈、焊渣、割渣等杂物，允许有可焊性底漆。否则， 将影响引弧成功率。定位焊由焊条焊改为气体保护焊， 同时对点焊部位进行打磨，避免因定位焊
残留的渣壳或气孔，从而避免电弧的不稳甚至飞溅的产 生。焊接机器人对焊丝的要求机器人根据需要可选用桶 装或盘装焊丝。为了减少更换焊丝的频率
随着电子技术、计算机技术、数控及机器人技术的发展， 自动弧焊机器人工作站，从60年代开始用于生产以来， 其技术已日益成熟，具有稳定和提高
ቤተ መጻሕፍቲ ባይዱ
焊接质量、提高劳动生产率、改善工人劳动强度，可在 有害环境下工作、降低了对工人操作技术的要求、缩短 了产品改型换代的准备周期，减少相应的
设备投资等优点，因此，在各行各业已得到了广泛的应 用。尽管如此，机器人在焊接过程中，也难免出现焊偏、 咬边、气孔等焊接缺陷，焊接机器人在
编程时在工作步中添加埋弧坑功能，可以将其填满。常 见故障及解决方法(1)发生撞枪。可能是由于工件组装发 生偏差或焊枪的TCP不准确，可检
查装配情况或修正焊枪TCP。(2)出现电弧故障，不能引唬 可能是由于焊丝没有接触到工件或工艺参数太小，可手 动送丝，调整焊枪与焊缝的距离
焊接焊缝的缺陷与预防措施
焊接焊缝的缺陷与预防措施焊接是一种常见且广泛应用的金属连接方法，但焊接过程中会出现焊缝缺陷，对于焊接质量和强度产生不利影响。
因此，了解焊接焊缝的缺陷形式及其预防措施是至关重要的。
本文将介绍焊接焊缝的几种常见缺陷，并提出相应的预防措施。
1.气孔气孔是焊接中最普遍的缺陷之一。
气孔的形成是由于焊接过程中的气体未能完全排除，被困在焊缝内部形成的孔洞。
气孔的存在会导致焊缝强度降低，并可能在受力时产生应力集中，从而导致焊接断裂。
预防措施：- 检查焊接材料的表面，确保其干净无油、无水，以减少气孔的生成。
- 采用适当的焊接参数，控制焊接热输入，避免焊料表面温度过高，减少气孔的生成。
- 选择合适的焊接材料和焊接电极，以减少气孔的生成。
2.夹渣夹渣是指焊缝中存在的夹杂物，常见的有氧化物、矿物和其他金属颗粒等。
夹渣的存在会降低焊接接头的强度，甚至引发焊缝的开裂。
预防措施：- 清理工件和焊条的表面，确保无污染物和杂质，降低夹渣的产生。
- 采用正确的焊接技术和操作方法，确保焊接过程中夹渣容易浮起并排出。
- 检查焊接设备和工具的状态，确保其清洁和良好维护，以减少夹渣的生成。
3.裂纹焊接过程中的热应力和冷却过程中的收缩应力可能导致焊接接头出现裂纹。
裂纹的出现会降低焊接接头的强度和密封性。
预防措施：- 选择合适的焊接方法，控制焊接热输入和焊接速度，减少焊接产生的热应力。
- 采用适当的预热和后热处理工艺，以减小接头热应力和冷却收缩应力。
- 采用合适的焊接顺序，避免焊缝局部的过快冷却和热应力集中。
4.热裂纹热裂纹是焊缝在焊接过程中产生的一种裂纹，通常发生在高温下。
它是由于焊接过程中的热引起焊接材料在固态时的形变不均匀，产生内部应力而引起的。
预防措施：- 选择合适的焊接方法和工艺参数，避免焊接材料过多的热输入。
- 采用适当的焊接顺序，避免焊接接头局部过快冷却和热应力集中。
- 进行预热和后热处理，以减小热裂纹的发生。
总结：为了保证焊接接头的质量和强度，我们应该充分了解焊接焊缝缺陷的形成原因，并采取相应的预防措施。
焊接缺陷定义
焊接缺陷定义焊接缺陷是指在焊接过程中产生的不合格或不完美的现象。
焊接是一种将金属材料连接在一起的技术，然而由于焊接操作不当或材料质量问题，往往会导致焊接缺陷的发生。
焊接缺陷不仅影响焊接接头的强度和密封性，还可能导致零部件的失效，因此对焊接缺陷的理解和控制至关重要。
焊接缺陷可以分为多种类型，下面将逐一介绍。
1. 焊缝裂纹：焊缝裂纹是指焊缝中出现的裂纹状缺陷。
焊缝裂纹主要分为冷裂纹、热裂纹和应力裂纹。
冷裂纹是由于焊接过程中的冷却速度过快造成的，热裂纹是由于焊接过程中的热应力引起的，应力裂纹是由于焊接后的残余应力引起的。
焊缝裂纹会降低焊接接头的强度和密封性。
2. 气孔：气孔是焊接过程中形成的气体在焊缝中凝结而成的孔洞。
气孔分为气孔和气泡两种类型。
气孔是由于焊接材料或焊接环境中的气体溶解度过高造成的，气泡是由于焊接过程中气体进入焊缝中形成的。
气孔会降低焊接接头的强度和密封性，还可能引起氧化腐蚀和腐蚀破坏。
3. 夹渣：夹渣是指焊缝中夹杂有未熔化的焊渣或其他杂质的缺陷。
夹渣会影响焊接接头的强度和密封性，还可能引起氧化腐蚀和腐蚀破坏。
夹渣的产生通常是由于焊接操作不当或焊接材料质量不合格。
4. 焊接变形：焊接变形是指焊接过程中材料发生形状或尺寸变化的现象。
焊接过程中的高温和残余应力会导致焊接接头发生变形，从而影响其装配和使用。
焊接变形的控制需要合理的焊接工艺和夹具设计。
5. 焊接疲劳裂纹：焊接疲劳裂纹是焊接接头在长期动态加载下出现的裂纹。
焊接接头的应力集中和残余应力是焊接疲劳裂纹发生的主要原因。
焊接疲劳裂纹会导致焊接接头的失效，因此需要进行疲劳寿命评估和控制。
为了避免焊接缺陷的发生，需要采取一系列的措施。
首先，焊接操作人员应该接受专业培训，熟悉焊接工艺和操作规程。
其次，焊接材料的质量应符合相关标准要求，确保其适用于焊接工艺。
此外，焊接工艺参数的选择和控制也至关重要，包括焊接电流、电压、速度等。
最后，焊接接头的质量检验和评估是确保焊接质量的重要环节，可以采用无损检测技术、金相分析等方法进行。
管道焊接的常见缺陷与质量控制
管道焊接的常见缺陷与质量控制管道焊接的常见缺陷与质量控制1.引言管道焊接是工业领域中常见的连接方法之一，它在建筑、石油、化工、能源等行业广泛应用。
然而，管道焊接过程中常常会出现一些缺陷，影响管道的质量和使用寿命。
因此，对于管道焊接的质量控制非常重要。
2.管道焊接的常见缺陷2.1 焊缺陷●焊缝裂纹：焊接时产生的裂纹，主要包括热裂纹和冷裂纹。
●焊渣夹杂：焊接过程中未清理干净的焊渣残留在焊缝内部。
●松散和不牢固：焊接不牢固，易产生松动和漏气现象。
2.2 金属缺陷●气孔：焊接过程中由于气体进入焊缝中而形成的空洞。
●夹杂物：金属焊缝中夹杂的其他物质，如杂质、灰尘等。
●母材缺陷：母材本身存在缺陷，例如裂纹、夹杂物等。
3.管道焊接的质量控制3.1 人员素质●拥有合格的焊接证书和经验。
●熟悉焊接工艺、方法和相关规范要求。
●具备良好的焊接技术和操作能力。
3.2 焊接材料的质量控制●选用优质的焊接材料。
●对焊接材料进行验收和检测，确保符合相关标准要求。
3.3 焊接设备的质量控制●检查和维护焊接设备，确保其安全可靠。
●定期进行设备的校准和检测。
3.4 焊接过程的控制●控制焊接参数，如电流、电压、焊接速度等。
●严格执行焊接工艺规程，确保焊接过程的稳定性。
●进行焊缝的自动或手工探伤，及时发现并修复缺陷。
3.5 检验与测试●对焊接管道进行非破坏性检测，如超声波检测、射线检测等。
●进行材料的化学成分分析和性能测试。
●检查焊接管道的外观质量、尺寸精度等。
4.附件本文档涉及的附件详见附件一。
5.法律名词及注释5.1 焊缺陷：指焊接过程中产生的缺陷，如焊缝裂纹、焊渣夹杂等。
5.2 焊缝裂纹：焊接时产生的裂纹，分为热裂纹和冷裂纹。
5.3 焊渣夹杂：焊接过程中未清理干净的焊渣残留在焊缝内部。
5.4 松散和不牢固：焊接不牢固，易产生松动和漏气现象。
5.5 气孔：焊接过程中由于气体进入焊缝中而形成的空洞。
5.6 夹杂物：金属焊缝中夹杂的其他物质，如杂质、灰尘等。
焊缝缺陷的危害及预防措施
焊接缺陷的危害及预防措施焊缝缺陷是造成锅炉、压力容器失效和事故的主要原因，因此，必须充分了解焊接缺陷的危害。
（1）焊口缺陷对焊接接头的强度和应力水平有不利影响。
焊瘤不仅影响了焊缝的外观，而且也掩盖了焊瘤处焊趾的质量情况，往往会在这个部位上出现未熔会缺陷。
（2）咬边是一种危险性较大的外观缺陷。
它不但减少焊缝的承压面积，而且在咬边根部往往形成较尖锐的缺口，造成应力集中，容易形成应力腐蚀裂纹和应力集中裂纹。
因此，对咬边有严格的限制。
（3）气孔、夹渣等体积缺陷的危害主要表现在降低焊接接头的承载力。
如果气孔穿透焊缝表面。
介质积存在孔穴内，当介质有腐蚀性时，将形成集中腐蚀，孔穴逐渐变深、变大，以至腐蚀穿孔而泄漏。
夹渣边缘如果有尖锐形状，还会在该处形成应力集中。
（4）未熔合和未焊透等缺陷的端部和缺口是应力集中的部位，在交变载荷作用下很可能生成裂纹。
（5）裂纹是最尖锐的一种缺口，它的缺口根部曲率半径接近于零。
尖锐根部有明显的应力集中，当应力水平超过尖锐根部的强度极限时，裂纹就会扩展，从而穿透整个截面，导致锅炉压力容器故障。
特别是当焊接接头处于脆性状态时，裂纹的扩展速度极快，造成脆性破裂事故。
裂纹还会加剧疲劳破坏和应力腐蚀破坏。
要保证焊接接头的质量，焊接过程中应采取有效措施，防止产生焊接缺陷。
（1）防止咬边的措施是电流应适当；运条要均匀；焊条角度要正确；焊接电弧要短些；埋弧自动焊的焊速要适当。
（2）防止产生气孔的措施是：不得使用药应开裂、剥落、变质、偏心或焊芯锈蚀的焊条；所有类型的焊条或焊剂应在规定的温度和保持时间下干燥；焊接坡口及其两侧应清理干净；正确地选择焊接工艺参数；碱性焊条施焊时，应短弧操作。
（3）防止产生夹渣的主要措施有：彻底清除渣壳和坡口边缘的氧化程度以及多层焊道之间的焊渣；正确运条，有规律地搅动熔池，促使熔渣与铁水分离；适当减慢焊接速度，增加焊接电流，以改善熔渣浮出条件；选择适宜的坡口角度；调整焊条药皮或焊剂的化学成分，降低熔渣的熔点。
co2保护焊常见缺陷及处理方法
对 策：
1.选择合适的焊接规范参数，I、U不能过大。 2.收弧时要稍做停顿或画圈点焊或原地再补 一枪，待留有足够填充金属后再收弧。 3.保证焊枪断电后，滞后送气保护，保证弧 处高温金属不被氧化。 4.焊缝尾部转枪（小幅度，填充熔池）
第四部分： CO2气体保护焊常见缺陷及对策
焊接缺陷10： 焊缝宽度小
第四部分： CO2气体保护焊常见缺陷及对策
焊接缺陷1： 烧穿
图 示：
潜在失效模式： 1.两个件之间的间隙太大； 2.焊接电流过大，焊接速度过慢。
对
策：
1.检查零件尺寸是否正确； 2.检查焊接工装夹持部位是否有松动； 3.检查装配工是否装配到位； 4.检查夹具是否夹持到位； 5.调整焊接电流； 6.调整焊接速度。
第四部分： CO2气体保护焊常见缺陷及对策
焊接缺陷2： 偏焊
图 示：
正常
潜在失效模式：
1.两个零件错位； 2.焊接工装移位； 3.导电嘴损坏/新装； 4.机器人焊接轨迹偏移；
偏焊 偏焊
偏焊 正常
偏焊
对
策：
1.检查零件尺寸；
2.检查零件是否装配到位；
3.检查焊接工装式：
1.坡口间隙大； 2.电流电压不匹配，焊接速度过慢；
对 策：
1.调查零件尺寸是否合格，两件是否装配 到位； 2.调整焊接参数：电流、电压、焊接速度；
第四部分： CO2气体保护焊常见缺陷及对策
焊接缺陷8： 焊接变形
图 示：
潜在失效模式：
1.零件设计上焊缝不对称，焊接后焊缝 应力集中； 2.工装未夹紧； 3.电流&电压过高；
3)焊丝含炭量太高也会产生飞溅。 4)导电嘴磨损严重和焊丝表面不干净也会造成飞
管道焊接的常见缺陷与质量控制
管道焊接的常见缺陷与质量控制管道焊接的常见缺陷与质量控制一、概述管道焊接是一项重要的工艺，常常用于连接管道系统的各个部分。
然而，在管道焊接过程中存在一些常见的缺陷，这些缺陷可能会影响管道的正常运行和安全性。
因此，对于管道焊接的质量控制十分关键。
二、常见缺陷1·焊缝裂纹焊缝裂纹是一种常见缺陷，可能会降低焊接接头的强度和密封性。
焊缝裂纹通常分为热裂纹、冷裂纹和应力裂纹等不同类型。
2·焊缝内夹杂物焊缝内夹杂物指的是在焊接过程中，焊缝中出现的一些异物，如气孔、夹渣等。
这些夹杂物可能会导致焊缝的疏松和脆性。
3·焊缝偏离设计要求焊缝的几何形状和尺寸偏离设计要求也是一种常见的缺陷。
焊缝偏离可能导致管道连接失效或无法满足工作条件要求。
4·焊接变形焊接过程中，由于热影响和残余应力的影响，管道可能会出现焊接变形。
焊接变形可能导致管道的外观不平整和力学性能的下降。
三、质量控制措施1·材料选择在进行管道焊接前，需要选择合适的焊材和母材。
焊材和母材的材料应满足设计要求，具有良好的焊接性能和耐腐蚀性。
2·焊接操作规程制定详细的焊接操作规程是确保焊接质量的关键措施。
操作规程应包括焊接参数、预热温度、焊接顺序和质量要求等内容。
3·焊接工艺试验在进行实际焊接之前，可以进行焊接工艺试验来确认焊接工艺的可行性和优化焊接参数。
工艺试验应符合相关标准和规定。
4·非破坏性检测通过非破坏性检测方法，如X射线检测、超声波检测等，对管道焊缝进行检测，以发现可能存在的缺陷，并及时采取措施进行修复或调整。
附件：本文档附有管道焊接常见缺陷检测流程图。
法律名词及注释：1·焊接接头：指连接管道的焊接部分。
2·强度：指焊接接头的抗拉、抗压等力学性能。
3·密封性：指焊接接头的防漏功能。
4·热裂纹：指焊接过程中因焊接区域温度差引起的裂纹。
5·冷裂纹：指焊接后冷却过程中由于残余应力导致的裂纹。
铝合金焊接缺陷原因与解决措施
夹渣
1.焊缝有杂质
在焊后续焊道之前清除掉焊缝的渣子。
2.行走速度过大（氧化膜型夹渣物）
减小行走速度。
3.熔池流动性差、深渣浮不出来
选择较大电流。
飞溅
1.电弧电压过低或过高
根据焊接电流仔细调节电弧电压。
2.焊丝与焊件清理不良
焊前仔细清理焊丝及坡口。
3.送丝速度不均匀
检查压丝轮和送丝软管, 如有问题应修理或更换。
适当增大焊接电流。
未焊透
1.坡口形式不合适
接头设计必须合理, 适当加大坡口角度, 使焊枪可以直接作用到熔池底部, 同时保持喷嘴到焊件的距离合适。
2.焊接操作不合适
使焊丝保持适当的行走角度, 以达成足够大的熔深。
使电弧处在熔池的前沿。
3.热输入局限性
提高焊接电流, 保持喷嘴到焊件的距离合适。
烧穿
1.热输入过大
及时修磨钨极端部, 或更换钨极。
3.保护气体不良使钨极氧化烧损。
做好气体保护, 遮风, 选择合适的气体留量。
4.钨极直径较小。
选择合适直径的钨极。
2.保护气体不纯
提高气体纯度。
不得使用压力达不到规定的气体。
3.焊丝污染
使用清洁和干燥的焊丝。
消除焊丝在送丝装置中或导管中黏附上的润滑剂。
4.焊件污染
焊前清除焊件表面的油脂、漆和尘土等杂质。
5.电弧电压太高或焊接速度太快
减小电弧电压或减少焊接速度。
6.焊件距离太大
减小焊丝伸出长度。
7.环境湿度较大
工作环境不要潮湿, 做好雨季防护, 控制湿度。
提高送丝速度和电弧电压, 减小焊接速度。
3.焊接熔池太大
减小电弧摆以减小熔池体积。
管道焊接常见缺陷及防止措施
管道焊接常见缺陷、产生原因及防止措施摘要：管道失效的原因有很多。
有密封失效，管道堵塞，高温氧化，金属高温渗碳，应力腐蚀，管道震动疲劳破坏，高温管道渗碳体球墨化等。
失效的表象是管道鼓泡、穿孔、裂缝、断裂等。
在管道的日常运行管理中，最常见的失效是管道泄漏。
管道泄漏，除了腐蚀原因外，最主要的是焊接质量原因。
在管道的施工过程中，设备管理人员了解管道焊接的常见缺陷，危害、产生原因及防止措施，有利于管道质量的控制，及时制止不规范的操作，以利于设备安全运行。
关键词：焊接缺陷危害原因防止措施前言：管道焊接常见缺陷分为外观缺陷和内部缺陷，本文分别就常见外观缺陷和内部缺陷的种类、缺陷产生的原因、危害的防止措施加以介绍。
1、外观缺陷：外观缺陷(表面缺陷)是指不用借助于仪器,从工件表面可以发现的缺陷。
常见的外观缺陷有咬边、焊瘤、凹陷及焊接变形等,有时还有表面气孔和表面裂纹。
单面焊的根部未焊透等。
缺陷形式：1.1 咬边：咬边是指沿着焊趾,在母材部分形成的凹陷或沟槽, 它是由于电弧将焊缝边缘的母材熔化后没有得到熔敷金属的充分补充所留下的缺口。
1.1.1产生咬边的主要原因：是电弧热量太高,即电流太大,运条速度太小所造成的。
焊条与工件间角度不正确,摆动不合理,电弧过长,焊接次序不合理等都会造成咬边。
直流焊时电弧的磁偏也是产生咬边的一个原因。
某些焊接位置(立、横、仰)则会加剧咬边形成。
1.1.2咬边的危害：咬边减小了母材的有效截面积,降低结构的承载能力,同时还会造成应力集中,发展为裂纹源。
1.1.3防止咬边措施：矫正操作姿势,选用合理的规范,采用良好的运条方式都会有利于消除咬边。
焊角焊缝时,用交流焊代替直流焊也能有效地防止咬边。
1.2 焊瘤：焊瘤焊缝中的液态金属流到加热不足未熔化的母材上或从焊缝根部溢出,冷却后形成的未与母材熔合的金属瘤即为焊瘤。
1.2.1焊瘤产生原因：焊条熔化过快、焊条质量欠佳(如偏芯),焊接电源特性不稳定及操作姿势不当等都容易带来焊瘤。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
常见的焊接缺陷
2 焊缝中夹渣与气孔 2.1 夹渣
焊接时，焊剂生成的熔融渣与焊缝金属、焊接气氛三
者间，在高温短时冶炼过程中，形成许多外部与内部的一
些熔渣，若清除不净，夹渣就留在焊缝中。 焊接操作不良、坡口设计不当、坡口不清洁、在熔化 金属内混入熔渣，或多层焊时前层熔渣残留到下道的焊缝 里等情况下都会产生夹渣。其形状不规则，尺寸较大。
1 焊接裂纹
焊接裂纹是指在焊接、去应力退火或构件使用过程中、
在焊接区域或热影响区产生的各种裂纹。裂纹的存在破坏 了金属的连续性和完整性，降低了焊接头的使用强度，裂
纹尖端易引起应力集中。
常见的焊接缺陷 焊接裂纹分类： 热裂纹、冷裂纹 焊缝裂纹、热影响区裂纹 焊道裂纹、根部裂纹、焊边裂纹（焊趾裂纹） 纵向裂纹（与焊缝方向平行）、横向裂纹（垂直）
常见的焊接缺陷 （1）结晶裂纹 结晶裂纹主要产生于含杂质元素S、P、Si和C较多 的碳钢、单相奥氏体钢、镍基合金钢和铝合金焊缝中， 在高温阶段形成的结晶裂纹，其断口两边受到氧化呈 蓝棕色等氧化色，可作为判定裂纹的重要依据。
常见的焊接缺陷
（2）液化裂纹
在焊接的高温作用下，基体金属近焊缝区或多层焊缝的层 间金属中的低熔点共晶组成物，在焊接加热的过程中会出现晶
匀性，多边化后，在边界上堆积了大量缺陷，组织疏松。当 受拉时，就会沿二次边界开裂，形成多边化裂纹。 在形成多边化的温度区间内，温度越高，原子活动力越 强，多边化时间越短，越易产生多边化裂纹。 主要发生于单项奥氏体合金和镍基合金的焊缝内，不易 被发现，危害性较大。
常见的焊接缺陷
1.2 冷裂纹
冷裂纹是指在焊接后冷却过程中，在Ms点附近或200-
300度以下区间产生的，多发生在具有缺口效应的应力集中
处的焊接热影响区，或有物理化学性能不均匀的氢聚集的局 部地方。
冷裂纹形成的因素：
拉伸应力应变 钢种淬硬倾向与冷却条件
焊缝中的氢含量
常见的焊接缺陷 由于焊后应力状态和含氢量不同，在焊接接头的不同部位 产生不同形态的裂纹，常见的有：
焊趾裂纹
（2）层状组织
（3）结合线伸入
常见的焊接缺陷
焊接接头热应力过大，易在结合线伸入端应力集中部位、或在焊前 板材表面残存硬而脆的氧化物，在焊接时由于应力作用，在焊缝铸态 金属与氧化物相接界面上开裂，形成铸造核心的结合线端头呈分叉状 裂纹和结合线弯曲状裂纹。
常见的焊接缺陷
XH60BT板材经滚焊后在振动应力作用下，
焊缝结合线处应力集中而扩展形成的疲劳裂纹。
常见的焊接缺陷
在焊接点的铸造核心周围 热影响区的某些晶界存在 低熔点组分，在应力作用
下开裂（上图），或是热
影响区的胡须尾端未填满 铸态金属而留有空洞（下
图），这些都是不允许存
在的。
常见的焊接缺陷
核心内部裂纹指分布在铸造 核心中晶粒边界、枝晶之间 及缩孔边缘的裂纹。 焊接耐热合金时，规范选择 不当、板材太厚都易产生枝 晶裂纹；焊接马氏体不锈钢、
1.1 热裂纹
热裂纹是指在稍低于凝固温度，焊缝已基本凝固又未完
全凝固阶段所发生的裂纹。热裂纹几乎都是沿奥氏体晶界开 裂，裂纹断面有氧化色。
热裂纹又可分为结晶裂纹、液化裂纹、多边化裂纹。
常见的焊接缺陷 （1）结晶裂纹 焊缝在凝固过程中处于固-液态下，由于凝固的金属发生 收缩、残余液态金属补充不足而造成的沿晶裂纹。在随后的冷 却过程中一般均有较大的扩展。故热裂纹比冷裂纹大，结晶裂 纹主要出现在焊缝中间。
对较大零件焊接，为了避免焊接时因热应力过大产生裂纹，需在一 定温度下预热后焊接。若焊接工艺或操作不当，会引起母材开裂和渗
异金属的缺陷，一般不易发现而漏检，导致机械严重失效。
常见的焊接缺陷
采油井口装臵的油管挂的封环，焊接后加工组装阶段发 现裂纹，油管挂为35CrMo,调质后269-302HB，密封环为T3 冷轧铜条，250-257HB。油管挂预热温度200-250度，焊缝中 铜向母材呈条状渗入。根据其渗入特征可知：预热温度和保 温时间不够，焊接时功率控制不当，热应力过大，导致油管 挂出现裂纹，使液体铜沿微裂纹渗入。
常见的焊接缺，使低熔点钎料熔化， 依靠毛细吸引作用流布于接头紧密配合面之间，使工件产 生结合的一种方法。 钎焊时由于接头间隙不合适、钎焊前表面清理不充分、 操作不当、钎料与钎剂的种类及数量选择不合适、焊条的 焊剂失效等原因会产生各种缺陷。如： 间隙未填满：使用中密闭容器易漏气、泄漏，甚至断裂；
未熔合出现的缝隙
1Cr18Ni9Ti钢管焊缝未焊合
常见的焊接缺陷
2.4 咬边
焊接操作不当，导致焊缝金属与基体金属交界处被电弧烧熔后形成凹槽和 焊趾处产生不规则缺口。若缺口较浅而圆滑时，对使用性能影响不大；当出现
不规则咬边或咬边与熔合不良同时存在时，都会导致应力集中而出现裂纹。
常见的焊接缺陷
2.5 焊接预热不当形成的缺陷
焊接缺陷与失效
一、常见的焊接缺陷
二、奥氏体钢焊接件的晶间腐蚀破坏
三、焊接缺陷引起的失效案例
常见的焊接缺陷 熔化焊是通过金属间局部融化后凝固的方式将两种金 属连接在一起的一种焊接方法。熔化焊本身是一种快速熔 化与凝固的过程，导致熔焊部位区域具有复杂的应力状态， 促使焊缝及其附近区域产生偏析、夹渣、气孔、裂纹和脆 化等缺陷。
缝区金属（包括下层焊道）均处于一种复杂应力-应变状态。 使金属发生形变，产生位错、空位等缺陷。
常见的焊接缺陷 另外，高温下的原子活动性足以引起空位的扩散、聚集
和位错的移动，形成二次边界，又叫“多边化边界”，与一
次晶界不重合，在冷却时，由于热塑性降低，导致多边化边 界产生裂纹。
刚凝固的金属存在很多晶格缺陷及严重的物理化学不均
时效耐热合金及铝合金时，
易产生缩孔边缘裂纹。
常见的焊接缺陷
常见的焊接缺陷
常见的焊接缺陷
2.8 摩擦焊的缺陷与失效
摩擦焊是压焊的常见方法之一，利用摩擦热至金属塑 性状态下施加压力，使两种金属材料紧密接触，以原子或 分子的结合、扩散形成永久连接。 广泛应用于刀具、量具以降低成本，以及柴油机、内 燃机排气阀等特殊要求的零件。 摩擦转速、时间、顶锻压缩量和保持时间控制好，可 获得较好的焊接深度和较小晶粒的重结晶区，有良好的塑
性而不易折断。但若工艺参数选择不当或操作控制不好，
焊接区易出现脆化，使用过程中产生脆性断裂。
常见的焊接缺陷
Thank you!
常见的焊接缺陷
1.4 层状撕裂
焊接结构件使用厚板的丁字接头或L形接头时，当焊后
的焊缝在厚度方向承受结构拘束应力过大时，会在板材轧
制方向上出现一种台阶形的层状开裂。 其形成主要是板材轧制方向组织不均匀，成方向性的 条带状组织，尤其条片状的硫化物和Al、Si等氧化物夹杂， 在其垂直应力作用下，沿低强度的条带组织和夹杂物与金 属界面形成断裂台阶。其断口宏观看有木纹特征。 层状撕裂属于低温开裂，是一种内部裂纹。
未焊透宏观缝隙
常见的焊接缺陷
（1） 未焊透
焊接坡口角度小、间隙小或钝边过大，双面焊时背面 清根不彻底或焊接工艺及操作不当，都可能形成焊缝金属 与基体金属或焊缝金属之间未熔合而留下空隙。
未焊透微观低倍形貌
常见的焊接缺陷
（2） 未熔合
工艺和操作不当，坡口上或前一层焊缝表面有油污、氧 化物和熔渣等脏物阻碍了金属间的熔合而出现细小缝隙。大 多存在于金属内部不易被发现。
常见的焊接缺陷
例如：某摩托车车架
常见的焊接缺陷
例如
大小不等的圆 形和条虫状气 孔
常见的焊接缺陷
2.3 未焊透和未熔合
在焊接后检查和失效分析时，常发现焊缝处出现未焊 透和焊缝未熔合的现象，其部位在焊缝底部、两面焊中间 或焊缝与母材之间。
常见的焊接缺陷
（1） 未焊透
焊接坡口角度小、间隙小或钝边过大，双面焊时背面 清根不彻底或焊接工艺及操作不当，都可能形成焊缝金属 与基体金属或焊缝金属之间未熔合而留下空隙。
常见的焊接缺陷
再热裂纹特点：
一般只存在于具有一定沉淀强化的金属材料，对普通
碳素钢和固溶强化的金属材料一般都不会产生。
焊接后的接头部位存在较大的残余应力，并有不同程度 的应力集中时，才有可能产生再热裂纹。 一般均产生在焊缝热影响区的过热粗晶区，裂纹的走向 沿着熔合线的奥氏体粗晶边界扩展，有的裂纹不连续呈断 续状 ，而焊缝和热影响细晶区不会产生再热裂纹。
间被重新熔化，在随后冷却过程中，由于收缩等焊接应力的作
用，使之沿奥氏体晶界开裂。 高Cr、Ni不锈钢、Ni基耐热钢在多层焊时，不但会产生液化 裂纹，还会沿晶析出金属间化合物，增加焊缝脆性，降低寿 命。
常见的焊接缺陷
常见的焊接缺陷 （3）多边化裂纹
又叫高温低塑性裂纹。焊缝凝固后的金属及高温下的近焊
产生钎焊裂纹：氢脆、硫脆引起裂纹或断裂
气孔与夹渣 钎焊渗氮缺陷
常见的焊接缺陷
2.7 接触焊（点焊、滚焊）常见缺陷
对薄壁板材结构件，往往采用接触焊（点焊、滚焊） 的方式连接。其常见缺陷有： （1）裂纹 焊接接头的裂纹按其分布位臵不同，可分为： 结合线裂纹（a）(b) 热影响区裂纹 核心内部裂纹
焊根裂纹
主要发生在使用含氢量较高的焊条和预热温度不足 的情况下，焊缝应力集中处。
常见的焊接缺陷
1.3 再热裂纹
焊接后残余应力是不可避免的，是造成结构几何形状
变形、低应力脆断、应力腐蚀裂纹破坏的主要原因。故焊
后消除应力热处理工艺程序是必不可少的。但对含有Mo、 V、Cr、Ti、等沉淀强化元素的低合金高强度钢，如珠光 体耐热钢、沉淀硬化高温合金钢和一些奥氏体，在消除应 力热处理过程中，会析出沉淀硬化相而造成回火强化，当 塑性不足以适应附加变形时就会在焊接热影响的粗晶区产 生裂纹，而在500-600度敏感区长期工作也会产生裂纹。即 “再热裂纹”。
