钻探地质编录钻探工程是地质普查、详查、勘探的主要手段,钻探地质编录内容包括:1、钻孔施工前、钻孔施工后、终孔的地质技术管理工作;2、钻孔岩矿心地质编录;3、岩矿心管理和处理工作。
一、钻孔施工前、钻孔施工后、终孔的地质技术管理工作（一）、开孔前的准备工作1．编录人员首先应认真学习设计,明确所要施工钻孔的目的、任务及对钻孔的各项要求，熟悉已有地质资料，了解钻孔施工处的地层、构造、矿化蚀变等地质情况,为编录工作打下基础，并认真编制和填写设计勘探线剖面图、《钻孔地质技术设计书（设计柱状图）》。
2．钻孔开钻前，技术负责及编录技术员要提前10。
—15天到实地根据钻孔设计的孔位用罗盘和皮尺结合GPS、工程后方交汇或者地形图确定钻孔定位.布孔后孔位用木桩作标记，木桩上用油漆标注钻孔号,以便机台及时平整机场。
钻孔定位后不得擅自移动，在平整机场后再次用后方交汇法验证孔口位置,确保孔位未移动.编录技术员应及时向机台下达《钻孔定位通知书》，格式见表2.3．机台将钻塔、钻机安装完毕，技术负责及编录技术员要到现场进行安装验收。
验收项目主要有：钻孔位置是否移动、检查和校正钻机水平程度（罗盘测量）、钻机立轴、钻孔天顶角及岩心收集装置(岩心箱,岩心牌等）.验收合格后,签发《钻孔安装验收书》。
4．钻孔安装验收合格后，编录技术员应及时填发《钻孔开孔通知书》，并应向施工人员详细介绍钻孔施工目的，地质情况及对工程质量的要求，严格保证钻孔质量，确保六大指标的实施。
岩心的清洗整理及编号等一整套工作应由钻机各班记录员承担。
(二)、钻孔施工后的地质技术管理工作1．岩心管理(1）岩（矿）心排放入箱岩（矿)心经整理后，按先后次序排好(最后取出的岩(矿)心先装，最早取出来的岩（矿）心后装），按从上到下、从左到右的顺序一排排放入岩心箱中。
（2）岩（矿）心编号岩(矿）心放入岩心箱后，对长度大于5厘米和虽小于5厘米但较完整的岩（矿)心用油漆进行编号，如:4 ，其中整数“4”表示提取岩（矿）心的回次是第四回次；分母“3”表示本回次提取岩（矿）心的总块数是3块；分子“2”表示岩（矿）心为本回次中的第二块。
钻探工程编录具体工作方法及技术要求
钻探工程技术要求一、钻孔原始地质编录要求（一）准备工作（二）钻孔地质编录二、采样（化学分析样的采取）（一）采样目的（二）采样准备（三）布样原则及要求（四）样品编号原则（五）岩矿心取样方法三、钻孔资料整理（一）文、图、实物资料整理（二）编制钻孔柱状图（三）钻孔地质剖面图1四、钻孔原始地质编录应提交的主要资料钻探工程质量六项指标五、钻探工程技术要求一、钻孔原始地质编录要求钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。
（一）准备工作1、施工准备2、技术准备编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。
、编写钻孔设计书A编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。
钻孔设计书应包括以下主要内容：（1）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。
（2）岩矿层分层起止井深（由上至下）（3）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。
（4）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。
（5）孔深校正及要求（一般直孔每100m校正一次，斜孔50m校2 正一次，误差±1‰）。
（6）钻孔结构及钻进方法等。
、B、钻孔安装通知书C、钻孔施工通知书、（二）钻孔地质编录钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。
1、检查整理岩矿心（1）检查钻孔施工记录在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”、“钻孔简易水文观测记录表”中记录的回次进尺、井深、有关水文观测数据等是否齐全、准确。
）检查岩矿心整理情况（2在施工现场，将岩心箱依井深顺序排列。
仔细检查岩心长度及编号是否正确，岩矿心摆放有无拉长现象，发现岩矿心顺序有颠倒的，应予以调整，发现破碎的岩矿心有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机长当班记录员更正班报表。
钻探工程编录具体工作方法及技术要求
钻探工程技术要求一、钻孔原始地质编录要求（一）准备工作（二）钻孔地质编录二、采样（化学分析样的采取）（一）采样目的（二）采样准备（三）布样原则及要求（四）样品编号原则（五）岩矿心取样方法三、钻孔资料整理（一）文、图、实物资料整理（二）编制钻孔柱状图（三）钻孔地质剖面图四、钻孔原始地质编录应提交的主要资料五、钻探工程质量六项指标钻探工程技术要求一、钻孔原始地质编录要求钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。
（一）准备工作1、施工准备2、技术准备编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。
A、编写钻孔设计书编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。
钻孔设计书应包括以下主要内容：（1）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。
（2）岩矿层分层起止井深（由上至下）（3）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。
（4）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。
（5）孔深校正及要求（一般直孔每100m校正一次，斜孔50m校正一次，误差±1‰）。
（6）钻孔结构及钻进方法等。
、B、钻孔安装通知书C、钻孔施工通知书、（二）钻孔地质编录钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。
1、检查整理岩矿心（1）检查钻孔施工记录在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”、“钻孔简易水文观测记录表”中记录的回次进尺、井深、有关水文观测数据等是否齐全、准确。
（2）检查岩矿心整理情况在施工现场，将岩心箱依井深顺序排列。
仔细检查岩心长度及编号是否正确，岩矿心摆放有无拉长现象，发现岩矿心顺序有颠倒的，应予以调整，发现破碎的岩矿心有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机长当班记录员更正班报表。
钻探工程编录具体工作方法及技术要求
钻探工程技术要求一、钻孔原始地质编录要求（一）准备工作（二）钻孔地质编录二、采样（化学分析样的采取）（一）采样目的（二）采样准备（三）布样原则及要求（四）样品编号原则（五）岩矿心取样方法三、钻孔资料整理（一）文、图、实物资料整理（二）编制钻孔柱状图（三）钻孔地质剖面图四、钻孔原始地质编录应提交的主要资料五、钻探工程质量六项指标钻探工程技术要求一、钻孔原始地质编录要求钻孔原始地质编录是对钻探取得的岩矿心（包括岩屑、岩粉）进行观察，并对观察过程及所揭示的地质现象进行真实、准确的记录。
（一）准备工作1、施工准备2、技术准备编录人员应熟悉矿区的基本地质特征，包括地层及分布状况、岩性组合特征、矿产种类及矿层（体）赋存状态、褶皱、断裂、矿带分布及特征、矿区岩矿层划分单元等；了解和熟练掌握原始编录的有关规定、程序、要求、方法等；了解钻孔施工设计。
A、编写钻孔设计书编录人员应会同探矿人员，在矿区钻孔位置确定后，编写钻孔设计书。
钻孔设计书应包括以下主要内容：（1）钻孔编号、设计孔深、钻孔方位（斜孔）、钻孔倾角。
（2）岩矿层分层起止井深（由上至下）（3）岩矿层分层柱状图、分层岩石名称、断层、破碎带井深。
（4）各分层岩心、矿心、矿层顶底板岩心等的采取率要求（以矿区设计为准）。
（5）孔深校正及要求（一般直孔每100m校正一次，斜孔50m校正一次，误差±1‰）。
（6）钻孔结构及钻进方法等。
、B、钻孔安装通知书C、钻孔施工通知书、（二）钻孔地质编录钻孔编录工作，应随钻孔施工进度在钻探施工现场及时进行，在预计见矿井段，编录人员要跟综指导，确保钻探质量。
1、检查整理岩矿心（1）检查钻孔施工记录在编录前，编录人员应详细检查钻探班报表、包括“孔深校正及弯曲度测量记录表”、“钻孔简易水文观测记录表”中记录的回次进尺、井深、有关水文观测数据等是否齐全、准确。
（2）检查岩矿心整理情况在施工现场，将岩心箱依井深顺序排列。
仔细检查岩心长度及编号是否正确，岩矿心摆放有无拉长现象，发现岩矿心顺序有颠倒的，应予以调整，发现破碎的岩矿心有人为拉长现象时，应恢复到正常长度后重新丈量，并通知机长当班记录员更正班报表。
钻探编录要求

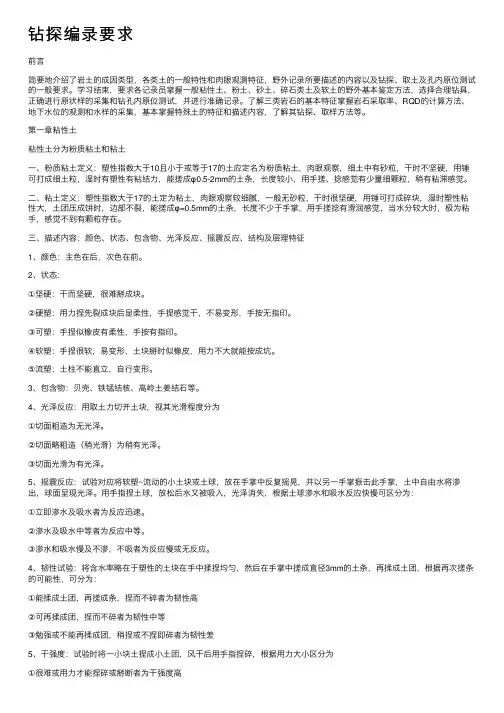

钻探编录要求前⾔简要地介绍了岩⼟的成因类型，各类⼟的⼀般特性和⾁眼观测特征，野外记录所要描述的内容以及钻探、取⼟及孔内原位测试的⼀般要求。
学习结束，要求各记录员掌握⼀般粘性⼟、粉⼟、砂⼟、碎⽯类⼟及软⼟的野外基本鉴定⽅法，选择合理钻具，正确进⾏原状样的采集和钻孔内原位测试，并进⾏准确记录。
了解三类岩⽯的基本特征掌握岩⽯采取率、RQD的计算⽅法、地下⽔位的观测和⽔样的采集，基本掌握特殊⼟的特征和描述内容，了解其钻探、取样⽅法等。
第⼀章粘性⼟粘性⼟分为粉质粘⼟和粘⼟⼀、粉质粘⼟定义：塑性指数⼤于10且⼩于或等于17的⼟应定名为粉质粘⼟，⾁眼观察，细⼟中有砂粒，⼲时不坚硬，⽤锤可打成细⼟粒，湿时有塑性有粘结⼒，能搓成φ0.5-2mm的⼟条，长度较⼩，⽤⼿搓、捻感觉有少量细颗粒，稍有粘滞感觉。
⼆、粘⼟定义：塑性指数⼤于17的⼟定为粘⼟，⾁眼观察较细腻，⼀般⽆砂粒，⼲时很坚硬，⽤锤可打成碎块，湿时塑性粘性⼤，⼟团压成饼时，边部不裂，能搓成φ=0.5mm的⼟条，长度不少于⼿掌，⽤⼿搓捻有滑润感觉，当⽔分较⼤时，极为粘⼿，感觉不到有颗粒存在。
三、描述内容：颜⾊、状态、包含物、光泽反应、摇震反应、结构及层理特征1、颜⾊：主⾊在后，次⾊在前。
2、状态：①坚硬：⼲⽽坚硬，很难掰成块。
②硬塑：⽤⼒捏先裂成块后显柔性，⼿捏感觉⼲，不易变形，⼿按⽆指印。
③可塑：⼿捏似橡⽪有柔性，⼿按有指印。
④软塑：⼿捏很软，易变形，⼟块掰时似橡⽪，⽤⼒不⼤就能按成坑。
⑤流塑：⼟柱不能直⽴，⾃⾏变形。
3、包含物：贝壳、铁锰结核、⾼岭⼟姜结⽯等。
4、光泽反应：⽤取⼟⼒切开⼟块，视其光滑程度分为①切⾯粗造为⽆光泽。
②切⾯略粗造（稍光滑）为稍有光泽。
③切⾯光滑为有光泽。
5、摇震反应：试验对应将软塑~流动的⼩⼟块或⼟球，放在⼿掌中反复摇晃，并以另⼀⼿掌振击此⼿掌，⼟中⾃由⽔将渗出，球⾯呈现光泽。
⽤⼿指捏⼟球，放松后⽔⼜被吸⼊，光泽消失，根据⼟球渗⽔和吸⽔反应快慢可区分为：①⽴即渗⽔及吸⽔者为反应迅速。
钻探编录细则
钻探编录细则一钻孔施工前的准备工作1 开钻前。
必须有分队技术负责签发“探矿工程定位和机械安装通知书”。
所定孔位距基点的距离，由两人以上在剖面上量得，然后交测量组进行定位。
2 分队技术负责或钻探组长带领测量人员会同探矿队安装队长，进行实地定位并钉好前车后车方向桩，以免建错钻塔。
然后将安装定位通知书交给探矿工程队进行安装。
3 开钻前分队技术负责，钻探编录技术人员携带“探矿工程施工通知书”“钻孔地质设技书”，会同探矿技术员，机长一齐到现场实地检查安装是否合格（指方位角和倾角）岩心箱.岩心票.泥浆箱，简易水文观测工具。
及各种记录表格是否齐全符合要求，经检查双方无异议。
方能在施工通知书和地质设计书上签字生效.开钻生产，否则不能开钻。
二钻孔地质编录工作1 钻孔的地质编录应及时进行，不得积压。
编录之前.首先检查班报表.、岩心票、岩心箱，岩矿心长度和岩心编号是否准确无误岩心是否冲洗干净、摆放得整齐无误，特别注意是够颠倒。
2 地质编录时，将要编录的孔段，自上而下顺序排好。
仔细检查岩矿心摆放顺序丈量长度。
如发现岩矿心顺序颠倒和人为的拉长等现象。
立即通知机台当班记录员系统改正。
3 当一个回次或几个岩心长超总长时。
说明前面回次有残留岩心。
残留岩心在记录表中不另行记录，只在计算分层深度时直接利用残留岩心长度计算即可，以免由记录位置不当计算错换层深度。
4 在未进行残留岩心测量或残留岩心测量不准时，某个回次因有残留岩心，使其岩心长度大于进尺时，残留岩心处理方法可参照下面两种方法进行：①在岩心完整时以本回岩心采取率为１００％，将起出部分推到上回次计算．如继续起出还可以继续上推，一般不能上推五个回次．如继续起出应寻找某原因再作处理．如岩心破碎或沙状、状和不在同一岩性中钻进而用反循环取心工具采取的岩心，一般不能上推．②允许同一岩性做五个回次之内进尺长度之和大于或等于相同回次岩心长度之和，然后计算回次均采取率。
5 分层空深的计算，按回次采取率，以比例配分法计算。
钻探编录技术要求
钻探编录技术要求钻孔地质编录要求为使大梁湾井田勘探钻探编录规范进行，保证取全取准钻孔第一性地质资料，为综合研究和报告编制提供可靠的基础资料，现将大梁湾井田勘探钻探编录提出以下具体要求。
1、钻探地质编录所获取的第一性资料，是煤田地质工作的最基础资料。
它的质量与精度，直接影响综合编录以至整个勘探成果的可靠性。
因此，地质人员必须认真、严肃地对待钻探地质编录工作，要全面、系统、准确无误地搜集好钻探地质资料。
2、编录人员必须对工作区的地质及工程部署情况有比较详细的了解，熟悉工作区的地层分布、地层时代、层序、构造轮廓、岩性特征、煤层特征、厚度及埋深等。
同时熟悉本次工程部署情况、工作依据和地质目的，以便为地质编录打好基础。
3、钻探地质编录应在现场进行，所有样品、标本必须在野外及时鉴定，然后送实验单位进行化验、鉴定。
4、与地质技术负责、机长共同确定钻孔位置。
钻孔位置确定后，任何人未经项目部同意不得移动钻孔位置。
5、编制、检查钻孔地质技术设计书6、进行开孔前的检查验收。
（1）检查校正立轴；（2）检查岩芯箱、岩芯牌、红漆、钢卷尺、测绳（测水位用）、各种钻探记录表格是否齐全、符合标准；（3）开孔前向钻机工作人员详细介绍施工钻孔的地质目的、任务、地质情况及质量要求等，使钻台人员做到心中有数、精心施工，从而达到预期地质目的。
完成上述检查后，方可开钻施工。
7、在地质编录中，所使用的测量工具（罗盘、钢尺、三角板、三棱尺等）必须符合要求。
8、钻探编录内容及要求按编录细则执行。
9、钻探编录文、图、表三者要相符（包括性质、数量、位置、界线等）。
10、钻探记录的检查（1）编录人员应经常对钻机小班记录员进行指导和协助，及时掌握施工进度、钻孔质量及地质变化。
（2）认真检查班报表的记录内容是否齐全、规范，数据计算是否正确。
（3）对钻孔岩芯进行检查，注意岩芯放置位置顺序是否颠倒，编号是否有误，岩芯长度与记录是否相符。
发现问题应及时纠正，当确认无误后方可开始编录。
钻探工程编录方法
（4）在未进行残留岩心测量或残留岩心记录 不准确时，某个回次因残留岩心，使其岩心 长度大于进尺时，残留岩心可根据以下两种 方式处理：
①在岩心完整时以本回次采取率为100%， 将超出部分推到上回次计算，如继续多出还 可以继续上推，一般不能上推5个回次，如 继续超出则要寻找原因。如：岩心破碎或砂 状，和不在同一岩性中钻进反循环时取心工 具采取的岩心。
（m） 100 200 300 400 500 600 测定孔深
允许顶角差 直 2
4
6
8 10 12
（°）
孔
若钻孔倾斜与设计出入较大时，应及时采取补求措施。
• ⑶钻孔深度误差的测量与校正
• 为保证钻孔孔深准确性，特别是矿体井深 的可靠性，要求钻孔每100m，见矿层前后， 均应进行井深测量，最大允许误差为 1/1000，如果产生超差要查明原因，及时 进行平差消除。
• 孔深=主动钻杆长+立杆长度+钻具-机高-机 余。
• ⑷钻孔简易水文观测
• 在起钻后和下钻前均应观测水位一次，起、 下钻间隔时间至少应保持5分钟，如果起钻 和下钻时间超过15分钟，则每隔15分钟测定 一次，冲洗液消耗量就每钻进一小时测定一 次，终孔后测终孔水位，对矿体顶、底板进 行大层水位观测时，施工人员要进行配合。 遇井内涌水、漏水现象及时记录孔深。
二、钻探工程编录方法
• 钻探工程的编录必须在施工过程中逐日到现场对岩 心（粉）进行观察研究，用规定表格进行编录，并收 集声象资料、采集标本、样品；
• 及时按地质情况及钻孔深度、方位和现场施工情况 修改钻孔参数。
• 施工中预计将钻进矿层（体）或发现矿化现象时， 立即用书面或其它方式通知钻探班长及机长。
• （3）布样及取样
钻探编录
2.80 2.56 4.02 0.35 2.91 3.67
85 99 87 50 49.90
100
注：长度单位：m 记录人:李小林 日期：2007.04.25 检查人:周小林 日期：2007.04.28
3. “残留岩心”处理
1）残留岩心认定
残留岩心长度一般以施工人员测量为准，在未测量残留 岩心，或残留岩心测量不准时，使其岩心长度大于回次 进尺时，超过的岩心为“残留岩心” 如某回次进尺2.10m，但完整的岩心有2.56m，超出进
二、检查、整理岩矿心
1. 现场检查
应随钻孔施工的进度在钻探施工现场及时进行 在预计见矿井段，编录人员要跟综指导
2. 检查钻孔班报表
正式编录前应详细检查机台钻探班报表(孔深校正及
弯曲度测量记录、简易水文观测记录表）记录的回
次进尺、井深、水文观测资料等是否齐全，无误
二、检查、整理岩矿心
3.检查整理：施工现场，将岩心 箱依井深顺序排列，仔细检查岩 心长度及编号是否正确，岩矿心 摆放有无拉长现象，岩矿心顺序 有颠倒，岩心是否有错放，一旦 发现，应正确地予以调整，并通 知机场当班记录员更正班报表
3）计算回次采取率：
回次“采取率”＝
本回次岩心长 100 % 本回次进尺
“进尺”为本回次止孔深减上一回次止孔深（如本回次 止孔深89.63m，上回次止孔深为85.24m，则本回次进尺 为89.63－85.24=4.39m） 允许同一岩性段内连续五个回次的总进尺大于或等于该 岩性段岩心总长度时，计算五个回次平均采取率 水文地质、工程地质等有特殊要求，以及矿层（含矿层、 矿化蚀变带）及其顶板3～5m应计回次算采取率
3 3 第2分层底界在第7回次的 7 至 7 岩心之间岩心长为： 4 4
钻探地质编录方法及要求
员进行设备安装。
根据钻孔技术档案中的格式，
本通知书与钻孔定位通知书合并
为一个《钻孔定位和机械安装通
知书》一并下达。因此，通知书
要在下达到测量组后，下达到钻
探施工方。
h
12
•
1．施工前地质 工作-5
（
设备安装
5 完毕，项目组
） 组织人员进行
检 开孔前的检查
查 孔 位
验收，检查钻 孔孔位、孔斜、
、 方位等。如有
h
2
标准、技术要求指南
• 1．GB/T 13908-2002固体矿产地质勘查 规范总则
• 2．地质工作质量检查验收规定
• 3．DZ/T 0078-93固体矿产勘查原始地质 编录规定
• 4．DZ/T 0032-92地质勘查钻探岩矿心管 理规定
• 5．DZ/T 0079-93固体矿产勘查地质资料
综合整理、综合研究规定
及时进行修改，并告知施工人员，以更好的
指导钻孔施工，提高钻探工作质量，保证矿
芯及顶底板岩芯的采取h 率。
10
• 1．施工前地质工作-3
（3）下达钻孔 定位通知书， 经初测复测定 位标记。
按要求填写 钻孔定位通知 书，安排测量 人员进行实地 测量定位，并 设立孔位标志 。
矿区ZK
钻孔定位和机械安装通知书
•3.各种测量工具必须按国家标准定期检验。
•4.记录材料用规定的统一记录表。现场记录使用2H 绘图铅笔。图件绘制使用防水墨水。
•5.使用术语、代号、编码要规范。
•6.文字记录不得擦改。图件、表格整洁、美观。
h
6
三、检查验收
• 所有编录资料必须按要求进行野外检查 验收。
•野外记录必须进行实地检查，认真填写 《地质资料质量检查卡片》,并认真修改。
探矿工程原始地质编录方法及要求
2、探槽编录的一般操作方法 ①、在作素描图前，先大致浏览全槽的深度变化、 覆盖情况、特殊地质情况，大致确定在素描图及文 字描述中所需表达的内容及应该注意的问题。 ②、在探槽的起始端钉一木桩作为基点。 ③、将皮尺一头，固定在木桩基点上，沿素描的一 壁拉到另一头作为基线，用罗盘测出基线方向和坡 度角，并读出基线长度，并按比例尺放于厘米纸上。 ④、采用垂直投影法画槽帮：自制一根长4米左右竹 竿，用油漆标明长度作为垂直标尺，从基线零点开 始逐段用垂直标尺顺槽底按铅直方向测到槽帮地面， 确定槽帮地质界线在基线及垂直标尺上的各项读数， 将槽帮各项地质界线、地质现象及槽底画于底图上， 测量各种参数，注意岩层产状，图上经换算画视倾 角并注明倾角。
19 °
25m
⑥、原始素描图的基线尺应上移放在槽帮上 边，以便于检查对照，复制图件时，基线尺 可以删去。 ⑦、样品编录，为便于矿体厚度计算，需要 进行样品编录，因为金体边界肉眼不易观察， 其厚度不能直接丈量。 样品编录内容：样品编号、基线位置、实际 样长、样线方位角、样线坡度角等。 常出现的错误：①垂直标尺ห้องสมุดไป่ตู้正确 ②槽底开口不正确
例1、岩石描述： 浅灰色厚层粗粒云母砂岩：为深灰色，风化 后为黄褐色，厚层中间夹薄层，厚层层厚0.8 －1米,薄层厚0.05米以下，砂栎均匀，直径 约半毫米，黑云母薄片在薄层中特别多，间 有白色高岭石；在地表风化后薄层部分薄片 脱落，地层产状35°∠ 45°。与下伏地层是 整合接触关系。
统一编录格式 例：Tc-12 编录壁：北西壁 0～50米 方位角75º 坡度角18º 50～85米 方位角70º 坡度角－2º .............................. 槽壁第四系覆盖层厚度一般为1～3米，各别厚达5米，主要由腐植土及大小不等的砂 岩碎块碎屑组成，...... 第一层 0～35.8米 蚀变碎裂板岩 ...........产状:36 º∠58º 样品: H-1 16.5～17.7米，样长1.0米，样线坡度15º 硅化较强 H-1 ～18.9米，样长1.0米，样线坡度15º 硅化较弱 .......... (留空3～5格) 第一层 ......
钻探原始编录技术要求余兴邦
样品。 • 整理测试分析成果资料，填写矿区钻孔样品登记表。 • 填写钻孔孔深测量、弯曲度测量登记表。 • 编制钻孔柱状图，钻孔柱状图比例尺一般为1：100~1：200，无矿部
通知书中明确终孔后的工作：测量终孔孔深，测量钻孔弯
曲度，直孔孔斜大于5度及斜孔均需测量方位角。当钻孔
施工中矿心采取率很低时，则应通知机台补采矿心，下达
补采矿心通知书。当钻孔需要测井时，下达测井通知书。
封孔要求下达封孔通知书，一式两份，一份交机台，一份
留档；机台封孔后，实际封孔结果记录交地质存档。孔口
•
要求：严格执行地质设计
•
要点：编制好钻孔施工设计书
•
注意：签订好钻探施质图、勘探线剖面图上座标位置，
量出设计钻孔座标，下达测量通知书。
•
⑵测量用仪器实地测出设计钻孔位置，施工单位负责平机台、修路。钻
孔若为斜孔，测量必须在勘探线上钻孔前后各测定一个方向桩，以便钻机安
各类样品采集
• 样品采集一般是按照《设计》的采样种类、采样个数，在钻孔中采取。 • 基本分析样品重量应不低于2kg，一般是连续取样，若遇分层情况，应
分层采取，样长1~2m； • 重砂样品不低于5kg，一般与基本分析样对应采取，以便数据处理；重
砂简分析样应不少于基本分析样的10%，但一个矿区不得少于30个； 重砂全分析样品应不低于5%；一个矿区不得少于15个。 • 组合分析样按单个钻孔组合成一个样。 • 多元素样品、原矿粒度分析样品、原矿粒度分析样品不得少于10个。 • 小体重样、含泥率测定样品不得少于30个。 • 大体重样品、测定砂矿层水上、水下安息角样品不得少于5个。 • 其他样品根据需要采取。
钻探岩心工程地质编录
例如某回次自17.3至19.16m，回次进尺1.86m，采 上岩心1.54m，其中上部0.44m为中风化花岗岩， 下部1.1m为微风化花岗岩，则：
该回次岩心采取率＝1.54 100％＝83％ 1.86
中、微风化岩的换层深度＝17.3 0.44＝17.83m 0.83
·偏靠安全推算法： 假定相对好的一层岩心采取率为100％，推算分层
深度。 仍以上例，则：
中、微风化岩的换层深度＝19.16 1.1 18.06m ·钻探异常深度记录 严格要求机台及时准确记录进尺快慢变换、遇砾
卵石、基岩面、溶洞的顶、底等感觉钻进异常的 孔深，对于确定分层深度有重要作用，也是判断 和确定换层位置最为准确的方法 。
5.土的分类和描述
土分为碎石土、砂土、粉土、粘性土四大类， 土的定名应在现场描述的基础上，结合室内试 验的开土记录和试验结果综合确定。
5.4粘性土 粘性土为塑性指数大于10的土 10< Iρ≤17为粉质粘土；Iρ>17为粘土。
粘性土应描述颜色、状态、包含物、摇震反应、光 泽反应、干强度、韧性等，粘性土的状态见表5.4.1。
粉土、粘性土（粉质粘土、粘土）的简易鉴别见 表5.4.2
摇震反应：将软塑至流塑状态的小土块揉成土球， 在掌上反复摇晃，另一掌振击，土中的自由水将 渗出，球面呈现光泽，用二手指捏土球，放松后 水又被吸入，光泽消失。
土按土颗粒的粒径大小分组见表5.1
5.1碎石土
粒径大于2mm的颗粒质量超过总质量50％的土称 为碎石土，根据颗粒级配及形状应按表5.1.1分为 漂石、块石、卵石、碎石、圆砾、角砾。
碎石土应描述颜色、颗粒级配（大小和含量、最 大粒径、一般粒径）、颗粒形状（磨圆度、圆、 亚圆、棱角、次棱角等）、母岩成分、风化程度、 充填物的性质（土或砂）和充填程度、密实度等。
钻孔原始地质编录
3、编录人员应熟悉矿区的基本地质特征，了解和 掌握原始编录的有关规定、程序、要求、方法等，熟 悉和了解钻孔施工设计情况。
钻孔原始地质编录
二、工作要求
4、钻孔编录工作，应随钻孔施工的进度在钻探施工现场 及时进行，在预计见矿深度，编录人员要跟综指导，确保钻 探质量。
回次记录表的填写
右表中第27回次有 残留岩心0.35m，上 推至第26回次，采取 率由87%改为99%。
钻孔回次记录表
矿区名称:乐山市金口河铅锌
工程编号：ZK0101
回
岩心
