CAD中常用的属性和编辑快捷键命令有哪些

CAD中常用的属性和编辑快捷键命令有哪些在CAD软件中，常用的属性和编辑快捷键命令对于提高绘图效率和准确性非常重要。

本文将为您介绍一些常见的CAD属性和编辑命令，帮助您更好地利用CAD软件进行工作。

一、CAD属性命令1. 图层属性（Layer Properties）：这个命令可以设置图层的名称、颜色、线型、线宽等属性。

通过设置不同的图层属性，您可以更好地控制绘图的外观和布局。

2. 实体属性（Properties）：这个命令可以查看和修改已选实体的属性，如颜色、线型、线宽、填充等。

您可以通过实体属性命令，对不同的实体进行个性化的设置。

3. 可编辑文本属性（Mtext Properties）：这个命令用于设置多行文本的属性，如字体、高度、对齐方式等。

通过可编辑文本属性命令，您可以更好地控制多行文本的显示效果。

4. 标注样式属性（Dimension Style）：这个命令用于设置标注的样式，如箭头类型、文字样式、标尺样式等。

通过标注样式属性命令，您可以根据需要调整标注的显示效果。

二、CAD编辑命令1. 移动（Move）：这个命令可以将选中的实体从一个位置移动到另一个位置。

您可以指定移动的距离和方向，也可以通过拖动鼠标来进行移动操作。

2. 复制（Copy）：这个命令可以复制选中的实体并粘贴到另一个位置。

您可以指定复制的数量和间距，也可以通过拖动鼠标来进行复制操作。

3. 旋转（Rotate）：这个命令可以将选中的实体绕指定点或指定轴旋转一定角度。

您可以通过输入角度或选择参考点来进行旋转操作。

4. 缩放（Scale）：这个命令可以按比例调整选中实体的大小。

您可以指定缩放的比例因子或选择基准点进行缩放操作。

5. 镜像（Mirror）：这个命令可以以指定的轴线为镜像轴，将选中的实体进行镜像翻转。

通过镜像命令，可以方便地创建对称图形。

6. 偏移（Offset）：这个命令可以在选中的实体周围创建一个与原实体等距离的平行实体。

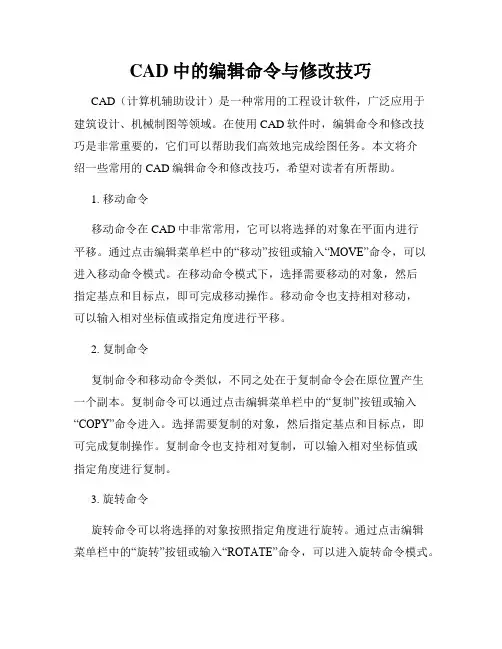

CAD中的编辑命令与修改技巧

CAD中的编辑命令与修改技巧CAD（计算机辅助设计）是一种常用的工程设计软件，广泛应用于建筑设计、机械制图等领域。

在使用CAD软件时，编辑命令和修改技巧是非常重要的，它们可以帮助我们高效地完成绘图任务。

本文将介绍一些常用的CAD编辑命令和修改技巧，希望对读者有所帮助。

1. 移动命令移动命令在CAD中非常常用，它可以将选择的对象在平面内进行平移。

通过点击编辑菜单栏中的“移动”按钮或输入“MOVE”命令，可以进入移动命令模式。

在移动命令模式下，选择需要移动的对象，然后指定基点和目标点，即可完成移动操作。

移动命令也支持相对移动，可以输入相对坐标值或指定角度进行平移。

2. 复制命令复制命令和移动命令类似，不同之处在于复制命令会在原位置产生一个副本。

复制命令可以通过点击编辑菜单栏中的“复制”按钮或输入“COPY”命令进入。

选择需要复制的对象，然后指定基点和目标点，即可完成复制操作。

复制命令也支持相对复制，可以输入相对坐标值或指定角度进行复制。

3. 旋转命令旋转命令可以将选择的对象按照指定角度进行旋转。

通过点击编辑菜单栏中的“旋转”按钮或输入“ROTATE”命令，可以进入旋转命令模式。

在旋转命令模式下，选择需要旋转的对象，然后指定旋转中心点和旋转角度，即可完成旋转操作。

4. 缩放命令缩放命令可以将选择的对象按照指定比例进行放大或缩小。

通过点击编辑菜单栏中的“缩放”按钮或输入“SCALE”命令，可以进入缩放命令模式。

在缩放命令模式下，选择需要缩放的对象，然后指定基点和比例因子，即可完成缩放操作。

5. 镜像命令镜像命令可以将选择的对象按照指定直线进行镜像变换。

通过点击编辑菜单栏中的“镜像”按钮或输入“MIRROR”命令，可以进入镜像命令模式。

在镜像命令模式下，选择需要镜像的对象，然后指定镜像直线，即可完成镜像操作。

6. 偏移命令偏移命令可以将选择的对象按照指定距离进行平行复制。

通过点击编辑菜单栏中的“偏移”按钮或输入“OFFSET”命令，可以进入偏移命令模式。

CAD常用命令和用法

CAD常用命令及用法一、绘图命令直线：L用法：输入命令L/回车/鼠标指定第一点/输入数值（也就是指定第二点）/回车（这时直线就画出来了）/回车（结束命令）射线：RAY用法：输入命令RAY/回车/鼠标指定射线起点/指定通过点/回车（结束命令）构造线：XL用法：输入命令XL/回车/鼠标指定构造线起点/指定通过点/回车（结束命令）多段线：PL用法1：同直线命令用法2：输入命令PL/回车/指定起点/输入W（绘制带有宽度的线）/回车/指定线起点宽度/回车/指定线结束点宽度/回车/输入数值（线的长度值）/回车（结束命令）正多边形：POL用法：输入命令POL/回车/指定边数/回车/鼠标指定正多边形的中心点/输入选项（C外切于圆；I内接于圆）/回车/输入半径/回车（结束命令）矩形：REC用法1：输入命令REC/回车/鼠标指定第一角点/指定第二角点用法2：输入命令REC/回车/输入C（绘制带有倒角的矩形）/回车/输入第一倒角值/回车/输入第二倒角值/回车/鼠标指定第一角点/指定第二角点用法3：输入命令REC/回车/输入F（绘制带有圆角的矩形）/回车/输入圆角半径/回车/指定第一角点/指定第二角点圆弧：A用法：输入命令A/回车/指定圆弧起点/指定圆弧中点/指定圆弧结束点（绘制圆弧的方法有11种，可参考绘图菜单---圆弧选项）圆：C用法：输入命令C/回车/鼠标指定圆心/输入半径值/回车（命令结束）（绘制圆的方法有6种，可参考绘图菜单---圆选项）样条曲线：SPL用法：输入命令SPL/回车/鼠标指定要绘制的范围即可/需要三下回车结束命令椭圆：EL用法：输入命令EL/回车/鼠标指定椭圆的轴端点/指定轴的另一个端点（可输入数值）/指定另一条半轴的长度（可输入数值）/（如果输入数值需要回车结束命令，如果用鼠标直接指定则命令自动结束）椭圆弧：输入命令EL/回车/输入A/回车/指定椭圆弧的轴端点/指定轴的另一个端点/指定另一条半轴长度/指定椭圆弧起始角度/指定椭圆弧结束角度圆环：DO用法：输入命令DO/回车/输入圆环内径/回车/输入圆环外径/回车/鼠标指定圆环圆心点/回车（结束命令）点：PO用法：输入命令PO/回车/鼠标指定点的位置即可面域：REG用法：输入命令REG/回车/选择要创建面域的对象/回车（命令结束）多行文本：T用法：输入命令T/回车/鼠标指定多行文本的第一角点/指定第二角点/输入文本即可定义块：B用法：输入命令B/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点）/确定即可（定义块指的是定义内部块，只能在本文档中使用）写块：W用法：输入命令W/回车/设置对话框内容（块名称、选择要定义为块的对象、指定插入的基点、选择要保存块的位置）/确定即可（写块可以在多个文档中多次使用，可理解为定义外部块）插入块：I用法：输入命令I/回车/选择要插入的块确定即可图案填充：H用法：输入命令H/回车/在图案填充对话框中选择你要填充的图案，拾取填充对象内部点/回车/点击确定即可定数等分：DIV用法：输入命令DIV/回车/输入等分数目/回车（命令结束）三维拉伸：EXT用法：输入命令EXT/回车/选择要拉伸对象/回车/输入拉伸高度/回车/回车三维旋转：REV用法：输入命令REV/回车/选择对象/回车/输入O/回车/选择旋转轴/输入旋转角度/回车（命令结束）（可用于三维旋转的对象必须是多段线属性）二、修改工具删除：E用法：输入命令E/回车/选择要删除的对象/回车（命令结束）复制：CO或CP用法：输入命令CO/回车/选择要复制的对象/回车/鼠标指定位移基点/指定第二位移点（开始复制）/回车可结束命令，不回车可多重复制镜像复制：MI用法1：输入命令MI/回车/选择要镜像复制的对象/回车/鼠标指定镜像线的第一点/指定第二点/回车（命令结束）用法2：输入命令MI/回车/选择要镜像的对象/回车/鼠标指定镜像线的第一点/指定第二点/输入Y/回车（这样可以只镜像不复制）偏移复制：O用法：输入命令O/回车/输入偏移距离/回车/选择要偏移复制的对象/开始偏移/回车（命令结束）阵列复制：AR用法：输入命令AR/回车/设置阵列对话框（可选择矩形或环形阵列）移动：M用法：输入命令M/回车/选择对象/回车/鼠标指定位移基点/输入移动距离或直接用鼠标指定要移动的位置旋转：RO用法：输入命令RO/回车/选择对象/回车/鼠标指定旋转基点/输入旋转角度（默认状态下顺时针为负值，逆时针为正值）/回车（命令结束）比例：SC用法：输入命令SC/回车/选择对象/回车/鼠标指定缩放基点/输入比例因子（正整值为放大，小数值为负）/回车（命令结束）拉伸：S用法：输入命令S/回车/交叉选择要拉伸的对象（意思是选对象的一半，要不然不能拉伸）/鼠标指定拉伸基点，指定第二个点（开始拉伸，拉伸完以后命令自动结束）修剪：TR用法1：输入命令TR/回车/选择修剪边界/回车/选择要修剪的对象/回车（结束命令）（如果没有边界的对象只能删除，无法修剪）用法2：输入命令TR/连续两下回车（可以无边界自定义修剪）/回车（结束命令）用法3：输入命令TR/连续两下回车/输入F/回车/鼠标指定第一栏选点/指定第二栏选点/回车（结束命令）（这样在栏选范围内并且有边界的对象将被修剪）延伸：EX用法：输入命令EX/回车/选择延伸边界/回车/选择延伸对象/回车（结束命令）打断及打断于点：BR用法：输入命令BR/回车/选择要打断的对象/指定打断的第二点倒直角：CHA用法：输入命令CHA/回车/选择第一条倒角边/选择第二条倒角边（倒直角命令可用于相连、相交或未相连的直线对象）倒圆角：F用法：输入命令F/回车/输入R/回车/输入圆角半径值/选择第一条倒角边/选择第二条倒角边（倒圆角命令可用于相连、相交或未相连的直线对象）文本修改：ED用法：输入命令ED/回车/选择要修改的文本对象即可修改编辑多段线：PE用法：输入命令PE/回车/输入M/回车/选择要编辑的多段线/回车/输入编辑项J（J 为编辑多段线合并项）/三下回车（结束命令）（如果有需要多段线其他项的编辑根据命令行的提示输入相应命令即可）清理：PU用法：输入命令PU/回车/设置清理对话框即可（清理命令可清理制图过程中遗留下的多余图层）分解：X用法：输入命令X/回车/选择要分解对象/回车（结束命令）三、对象特性设计中心“Ctrl＋2”：ADC修改特性“Ctrl＋1”：CH属性匹配：MA用法：输入命令MA/回车/选择带有特性的源对象/选择目标对象/回车文字样式：ST设置颜色：COL图层操作：LA线形：LT线形比例：LTS线宽：LW图形单位：UN属性定义：ATT编辑属性：ATE边界创建，包括创建闭合多段线和面域：BO对齐：AL用法：输入命令AL/回车/选择对象/回车/指定第一个源点/指定第一个目标点/如果有下一个要对齐的源或目标点的话继续指定，如果没有则回车即可输出其它格式文件：EXP输入文件：IMP自定义CAD设置：OP重新生成：R重命名：REN捕捉栅格：SN标注样式管理器：D设置捕捉模式：OS打印预览：PRE工具栏：TO命名视图：V面积：AA用法：输入命令AA/回车/鼠标指定测量对象的第一个角点及第二和第三个/回车距离：DI用法：输入命令DL/回车/鼠标指定测量对象的第一点，第二点/注意观察命令提示行信息即可。

CAD中的编辑命令详解

CAD中的编辑命令详解CAD（Computer-Aided Design）是一种广泛应用于工程和设计领域的计算机辅助设计软件。

在CAD软件中，编辑命令是非常重要的工具，能够帮助用户对图形进行修改和调整。

本文将详细介绍一些常用的CAD编辑命令，帮助读者更好地利用这些命令来完成设计工作。

1. 移动命令（MOVE）移动命令允许用户将图形对象在绘图区域内进行平移。

使用此命令，用户只需选中要移动的对象，然后指定移动的起点和终点即可完成移动操作。

移动命令非常有用，可以帮助用户在设计过程中进行调整和布局。

2. 复制命令（COPY）复制命令与移动命令类似，区别在于复制命令在移动对象的同时还在原位置留下了一份相同的副本。

用户只需选中要复制的对象，并指定复制的目标点即可完成复制操作。

复制命令可以帮助用户快速创建多个相似的对象，提高工作效率。

3. 偏移命令（OFFSET）偏移命令允许用户在图形对象的边界上创建平行线或曲线。

用户只需选中要偏移的对象，并指定偏移的距离和方向即可完成偏移操作。

偏移命令常用于设计中的对称性操作，可以帮助用户快速创建对称的图形。

4. 旋转命令（ROTATE）旋转命令可以帮助用户将选定的图形对象按照指定的角度进行旋转。

用户只需选中要旋转的对象，并指定旋转的起点和旋转角度即可完成旋转操作。

旋转命令经常在设计中用于调整和摆放对象的方向和角度。

5. 缩放命令（SCALE）缩放命令可以帮助用户按照指定的比例因子对图形对象进行缩放。

用户只需选中要缩放的对象，并指定缩放的参考点和缩放比例即可完成缩放操作。

缩放命令广泛应用于设计中的尺寸调整和比例变换。

6. 镜像命令（MIRROR）镜像命令可以帮助用户以选定的对象为轴线，在图形内进行镜像翻转。

用户只需选中要镜像的对象，并指定镜像的轴线即可完成镜像操作。

镜像命令常用于设计中的对称性操作，可以减少重复绘制相似的对象。

7. 剪切命令（TRIM）剪切命令可以帮助用户在图形对象的交点处对其进行剪切。

CAD最常用命令大全(实用版)-cad常用命令-cad常见命令[2]

CAD最常用命令大全(实用版)-cad常用命令-cad常见命令一、绘图命令L：绘制直线。

输入L后，按回车键，然后指定直线的起点和终点，或者输入坐标值。

可以连续绘制多条直线，直到按回车键结束。

ML：绘制多段线。

输入ML后，按回车键，然后指定多段线的起点和下一个顶点，或者输入坐标值。

可以连续绘制多个顶点，直到按回车键结束。

多段线可以是直线或者曲线，也可以是闭合或者开放的。

PL：绘制多边形。

输入PL后，按回车键，然后指定多边形的中心点和半径，或者输入坐标值。

然后输入多边形的边数，或者选择一个选项。

多边形可以是正多边形或者不规则多边形。

PE：编辑多段线或者多边形。

输入PE后，按回车键，然后选择要编辑的多段线或者多边形。

然后选择一个选项，如添加顶点、删除顶点、挪移顶点、改变宽度等。

SPL：绘制样条曲线。

输入SPL后，按回车键，然后指定样条曲线的起点和下一个控制点，或者输入坐标值。

可以连续指定多个控制点，直到按回车键结束。

样条曲线是一种平滑的曲线，可以通过控制点来调整其形状。

SPE：编辑样条曲线。

输入SPE后，按回车键，然后选择要编辑的样条曲线。

然后选择一个选项，如添加控制点、删除控制点、挪移控制点等。

XL：绘制射线或者延长线。

输入XL后，按回车键，然后选择一个选项：X表示射线，L表示延长线。

然后指定射线或者延长线的起点和方向，或者输入坐标值。

射线是一种无限长的直线，惟独一个端点；延长线是一种从已有直线延伸出来的直线。

A：绘制圆弧。

输入A后，按回车键，然后选择一个选项：3P表示通过三个点确定圆弧；C表示通过圆心和两个端点确定圆弧；S表示通过起点、端点和半径确定圆弧；E表示通过起点、端点和包含角确定圆弧；D表示通过起点、端点和方向确定圆弧。

C：绘制圆。

输入C后，按回车键，然后指定圆的中心点和半径，或者输入坐标值。

也可以选择一个选项：2P表示通过两个点确定圆；3 P表示通过三个点确定圆；TTR表示通过两条切线和半径确定圆；TTT表示通过三条切线确定圆。

cad制图命令大全

CAD制图命令大全1. 概述CAD（Computer-Aided Design）是计算机辅助设计的意思，是利用计算机进行设计和绘图的技术。

CAD软件中有许多常用的命令，本文将介绍一些常用的CAD制图命令，帮助您更高效地进行CAD制图工作。

2. 基本操作命令2.1. 新建图纸要在CAD软件中创建一个新的图纸，可以使用以下命令：- **New**：新建一个空白图纸。

- **Open**：打开现有的图纸文件。

- **Save**：保存当前的图纸文件。

2.2. 绘制几何图形在CAD软件中，可以绘制各种几何图形，比如线段、圆、矩形等。

下面是一些常用的绘图命令：- **Line**：绘制直线。

- **Circle**：绘制圆。

- **Rectangle**：绘制矩形。

- **Polygon**：绘制多边形。

- **Arc**：绘制弧线。

2.3. 编辑图形在CAD软件中，可以对已绘制的图形进行编辑操作，比如移动、旋转、缩放等。

以下是一些常用的编辑命令：- **Move**：移动选定的图形或图形对象。

- **Rotate**：旋转选定的图形或图形对象。

- **Scale**：对选定的图形或图形对象进行缩放操作。

- **Mirror**：镜像选定的图形或图形对象。

- **Stretch**：对选定的图形或图形对象进行拉伸操作。

2.4. 标注和尺寸在CAD制图中，标注和尺寸是非常重要的，以下是一些常用的标注和尺寸命令：- **Dimension**：创建线性尺寸。

- **Leader**：创建注释或标注线。

- **Text**：添加文本注释。

- **Hatch**：填充闭合图形区域。

2.5. 图层管理图层是CAD制图中的重要概念，它可以帮助我们组织和管理图纸中的图形。

以下是一些常用的图层管理命令：- **Layer**：创建、修改和管理图层。

- **Linetype**：设置线型。

- **Color**：设置图层或图形的颜色。

CAD基本操作

13、用MLSTYLE命令创建多重线样式多线样式的创建步骤： 1）执行MLSTYLE命令，弹出多线样式对话框。 2）在多线样式标签框的名称栏内输入新的样式名，可以是中文。 3）按“添加”按钮。 4）单击“元素特性”按钮，弹出元素特性设置对话框，单击添加按钮，增加一条线，可通过颜色按钮及线型按钮分别设置新创建样式的颜色及线型，设置完后按确定按钮保存，缺省情况下总间距为“1”。 5）在主对话框中单击“多线特性”打开“多线特性设置对话框。框内可设置是否连接、封口形式及填充情况等。 6）设置完毕后，可按”保存“按钮以文件的形式保存在 AUTUCAD的SURPORT文件夹下，今后即可使用。 7）最后按“确定”按钮完成创建。
起点所在的切线方向
X轴正方向终点
起点
5、介绍选择目标的三种缺省方式在执行图形编辑命令的过程中，当出现“选择对象”的提示时，屏幕上的十字光标将变成一个活动的小方框“口”，这个小方框就叫做“目标选取框” 三种选择目标的方式： 1）直接点取方式该方式一次只能选择一个实体。移动鼠标将目标选择框“口”移到所选择的实体上单击鼠标左键，当目标出现虚像显示时，既表示目标选中。 2） W窗口方式该方式选中完全在窗口内的实体。先用鼠标左键在屏幕左边适当的位置点取一点，将鼠标向屏幕右上方或右下方拖动，此时在屏幕上会看见一个活动的实线矩形框，在适当的位置用鼠标左键点取一点，完全处于该矩形框内的实体变成虚像显示既被选中。 3） C交叉窗口方式该方式选中完全在窗口内及和与窗口相交的实体。用鼠标左键在屏幕右侧适当位置点取一点，将鼠标向左上方或左上方拖动，此时在屏幕上会看见一个活动的虚线矩形框，在适当的位置用鼠标右键点取一点，完全处于虚线该矩形框内及与该虚线矩形框相交的实体被选中。

cad常用命令及一些命令介绍

CAD常用命令一1、三维网格(3dface)：此法太不实用（略）实体模型是最容易使用的三维模型。

利用 AutoCAD 的实体模型，可通过创建长方体、圆锥体、圆柱体、球体、楔体和圆环体实体模型来创建三维对象。

然后对这些形状进行合并，找出它们差集或交集（重叠）部分，结合起来生成更为复杂的实体。

也可以将二维对象沿路径延伸或绕轴旋转来创建实体。

借助 Mechanical Desktop，还可以定义参数化实体，保留三维实体与从中生成的二维视图之间的关联性。

警告！由于三维建模可采用不同的方法来构造三维模型，并且每种编辑方法对不同的模型也产生不同的效果，因此建议不要混合使用建模方法。

不同的模型类型之间只能进行有限的转换，即从实体到曲面或从曲面到线框。

但不能从线框转换到曲面，或从曲面转换到实体。

2、旋转曲面（revsurf）REV：通过将路径曲线或剖面（直线、圆、圆弧、椭圆、椭圆弧、闭合多段线、多边形、闭合样条曲线或圆环）绕选定的轴旋转构造一个近似于旋转曲面的多边形网格。

3、平移曲面（tabsurf）：是指由一条初始轨迹线（既此曲面的开始边线）沿指定的矢量（将初始边线平移的长度）方向伸展而成的曲面。

注：可以把平移曲面理解为，把事先定义好了的初始轨迹曲线（直线、弧线、圆、样条曲线，二维多段线、三维多段线）沿着一个指定好距离和方向的拉伸轨迹线进行平移（拉伸），从尔形成的曲面（此曲面与轨迹线仍为两个不同的实体）。

4直纹曲线（rulesurf）：是指由两条指定的直线或曲线为相对的两个边，由这两个边而生成的一个用三维网格表示的曲面，该曲面在两相对直线或曲线之间的网格是直线。

1）用来创建直纹曲面的曲线可以是直线、点、弧、圆、样条曲线、二维多段线、三维多段线，不同的实体还可以相互组合。

2）直纹曲面的风格密度由系统变量SURFTABL1和SURFTABL2确定。

系统变量 SURFTAB1 和 SURFTAB2 系统变量分别控制 M 和 N 方向上的网格密度（镶嵌面的数目）[在2到32766之间]。

CAD常用命令表大全

CAD常用命令表大全一、绘图命令1、｀LINE`（直线）：用于绘制直线段。

操作方法：指定起点和终点的坐标。

示例：输入｀LINE` 命令，然后在绘图区域依次点击两个点，即可绘制出一条直线。

2、｀CIRCLE`（圆）：绘制圆形。

有多种绘制方式，如指定圆心和半径、圆心和直径、三点画圆等。

例如：选择“圆心和半径”方式，输入｀CIRCLE` 命令，指定圆心位置，输入半径值，即可画出圆。

3、｀ARC`（圆弧）：创建圆弧。

可以通过指定起点、终点、圆心、半径等方式绘制。

操作：输入｀ARC` 命令，根据提示选择相应的绘制方式。

4、｀RECTANG`（矩形）：绘制矩形。

可指定两个对角点，或者指定长度、宽度和角度。

举例：输入｀RECTANG` 命令，点击两个对角点，就能生成矩形。

5、｀POLYGON`（正多边形）：绘制正多边形。

需指定边数和中心点。

比如：输入｀POLYGON` 命令，输入边数，指定中心点，可完成正多边形的绘制。

二、修改命令1、｀ERASE`（删除）：删除选中的对象。

先选择要删除的对象，然后输入｀ERASE` 命令。

2、｀COPY`（复制）：复制选中的对象。

选择对象，输入｀COPY` 命令，指定基点和位移点。

3、｀MIRROR`（镜像）：沿指定的对称轴创建对象的镜像副本。

选择对象，输入｀MIRROR` 命令，指定镜像线的两点。

4、｀OFFSET`（偏移）：创建与选定对象平行的新对象。

输入｀OFFSET` 命令，指定偏移距离，选择要偏移的对象。

5、｀ROTATE`（旋转）：绕指定点旋转对象。

选择对象，输入｀ROTATE` 命令，指定旋转基点和旋转角度。

三、编辑命令1、｀TRIM`（修剪）：修剪对象以与其他对象的边界相交。

输入｀TRIM` 命令，选择作为边界的对象，然后选择要修剪的对象。

2、｀EXTEND`（延伸）：将对象延伸到指定的边界。

输入｀EXTEND` 命令，选择边界对象，再选择要延伸的对象。

3、｀FILLET`（圆角）：在两条直线、圆弧或多段线之间创建圆角。

CAD中的常用绘图命令介绍

CAD中的常用绘图命令介绍在使用CAD软件进行绘图设计时，熟练掌握一些常用的绘图命令是非常重要的。

这些绘图命令可以帮助我们高效快捷地完成各种绘图任务。

本文就介绍一些CAD中常用的绘图命令。

1. 直线命令（Line）直线命令是CAD中最基本的绘图命令之一，用于绘制直线段。

在CAD界面中，可以通过点击绘图工具栏上的“直线”按钮或输入“Line”命令来调用直线命令。

使用直线命令时，只需要指定起点和终点即可完成直线段的绘制。

2. 圆命令（Circle）圆命令用于绘制圆形。

在CAD界面中，可以通过点击绘图工具栏上的“圆”按钮或输入“Circle”命令来调用圆命令。

使用圆命令时，需要指定圆心和半径来确定圆的位置和大小。

3. 弧命令（Arc）弧命令用于绘制曲线段。

在CAD界面中，可以通过点击绘图工具栏上的“弧”按钮或输入“Arc”命令来调用弧命令。

使用弧命令时，需要指定起点、终点和弧度来确定弧的位置和形状。

4. 多段线命令（Polyline）多段线命令用于绘制由多个线段组成的曲线。

在CAD界面中，可以通过点击绘图工具栏上的“多段线”按钮或输入“Polyline”命令来调用多段线命令。

使用多段线命令时，需要依次指定每个线段的端点，然后按Enter键结束。

5. 偏移命令（Offset）偏移命令用于在图形上创建平行的曲线或线段。

在CAD界面中，可以通过点击绘图工具栏上的“偏移”按钮或输入“Offset”命令来调用偏移命令。

使用偏移命令时，需要指定要偏移的对象和偏移的距离，然后选择偏移的方向。

6. 截断命令（Trim）截断命令用于修剪图形中的线段或弧段。

在CAD界面中，可以通过点击编辑工具栏上的“截断”按钮或输入“Trim”命令来调用截断命令。

使用截断命令时，需要选择要截断的对象和修剪的边界。

7. 伸展命令（Extend）伸展命令用于延长图形中的线段或弧段。

在CAD界面中，可以通过点击编辑工具栏上的“伸展”按钮或输入“Extend”命令来调用伸展命令。

CAD常用命令大全

CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L4、多段线(pline)PL：1）圆弧：将弧线段添加到多段线中。

2）闭合：在当前位置到多段线起点之间绘制一条直线段以闭合多线段。

3）半宽：指定宽多段线线段的中心到其一边的宽度。

4）取消：U。

删除最近一次添加到多段线上的直线段5）长度：以前一段线段相同的角度并按指定长度（也可用鼠标指定角度方向、长度）绘制直线段。

如果前一线段为圆弧，AutoCAD 将绘制一条直线段与弧线段相切。

6）宽度：指定下一条直线段的宽度。

5、多边形(polygon)POL：（有3到1024条等长边的封闭多线段）6、矩形(rectang)REC：1）倒角：2）圆角：3）宽度：指定矩形线的宽度。

7、圆弧(arc)A：默认下有三种画法（共11种画法）常用的画法是：起点、端点、方向。

圆(circle)C：默认下有三种画法。

8、样条曲线(spline)SPL11、创建块 (block)B：1）必须给新建的块起名字。

2）必须指点拾取点（移动时鼠标的所持点）。

12、点(point)PO：“点样式”的命令：ddptype13、图案填充(bhatch)H14、面域(region)REG：面域是以封闭边界（选择对象必须是封闭环）创建的二维封闭区域。

它们必须共面，即在同一平面上。

二维物体布尔运算（并集、交集、差集）之前必须进行面域。

15、A—多行文字(mtext)MT\DT：“文字样式”的命令：style16、射线RAY17、圆环DO1）内径。

2）外径。

（内外径之间是实体）二、修改工具栏中的修改命令（英文名）及命令快捷键：1、删除（erase）E：输入E后回车或者空格键即可删除所选。

2、复制（copy）CO：输入CO后回车或者空格键。

3、镜像（mirror）MI：镜像发生时，对象会按照轴对称规则进行，结果为被反转或倒置的图像。

（指给物体照镜子一样复制过来）4、偏移（offset）O：创建同心圆、平行线和等距曲线。

最全的AutoCAD绘图指令

方法4：用命令laytrans，可将需删除的图层影射为0层即可，这个方法可以删除具有实体对象或被其它块嵌套定义的图层。- -
3、打开旧图遇到异常错误而中断退出怎么办？ -
新建一个图形文件，而把旧图以图块形式插入即可。-
4、在 AUTOCAD中插入 EXCEL表格的方法。 -
15、解决AutoCAD2005不能注册的方法-
去掉文件和文件夹的隐藏性。删除 C:\Documents and Settings\All Users\Application Data\Autodesk\Software Licenses\B2260000.dat -
这种情况下可以先退出打开操作，然后打开“File”菜单，选“DrawingUtilities/Recover”命令，或者在命令行直接用键盘输入“recover”，接着在“SelectFile”对话框中输入要恢复的文件，确认后系统开始执行恢复文件操作。 -
复制EXCEL中的内容，然后在CAD中点编辑（EDIT）--选择性粘贴（PASTE SPECIAL）--AutoCAD图元--确定--选择插入点-插入后炸开即可。- -
5、在 Word文档中插入 AutoCAD图形的发法。 -
可以先将AutoCAD图形拷贝到剪贴板，再在Word文档中粘贴。须注意的是，由于AutoCAD默认背景颜色为黑色，而Word背景颜色为白色，首先应将AutoCAD图形背景颜色改成白色（工具-选项-显示-颜色）。另外，AutoCAD图形插入Word文档后，往往空边过大，效果不理想，可以利用Word图片工具栏上的裁剪功能进行修整，空边过大问题即可解决编辑文本。 -
Mtext多行文字编辑器是AutoCADR14中的新增功能，它提供了Windows文字处理软件所具备的界面和工作方式，它甚至可以利用Word97的强大功能编辑文本，这一功能可以用如下方法实现：打开"Tools"菜单选"Preferences"命令，"Preferences"对话框弹出后，打开"Files/TextEditor，Dictionary， andFontFileName/TextEditorApplication/Internal"，双击"Internal"，出现"Selectafile"对话框，接着找到"Winword.exe"应用程序文件，击"打开"钮，昀后单击"OK"返回。完成以上设置后，用户如再使用mtext命令时系统将自动调用我们熟悉的Word97应用程序，为AutoCAD中的文本锦上添花。-

CAD常用命令表大全

CAD常用命令表大全CAD软件是一种应用广泛的计算机辅助设计工具，它可以帮助工程师和设计师更高效地进行设计和绘图工作。

为了能够更好地使用CAD 软件，掌握一些常用的CAD命令是至关重要的。

本文将为您提供一份CAD常用命令表大全，希望能够帮助您更好地运用CAD进行工作。

一、绘图命令1. 线（Line）：用于绘制直线段。

2. 圆（Circle）：用于绘制圆。

3. 弧（Arc）：用于绘制圆弧。

4. 矩形（Rectangle）：用于绘制矩形。

5. 多段线（Polyline）：用于绘制由多个线段构成的复杂图形。

6. 椭圆（Ellipse）：用于绘制椭圆。

7. 多边形（Polygon）：用于绘制多边形。

8. 曲线（Spline）：用于绘制光滑曲线。

二、修改命令1. 移动（Move）：用于移动图形或对象。

2. 复制（Copy）：用于复制图形或对象。

3. 旋转（Rotate）：用于旋转图形或对象。

4. 缩放（Scale）：用于缩放图形或对象。

5. 镜像（Mirror）：用于镜像翻转图形或对象。

6. 阵列（Array）：用于创建图形或对象的阵列副本。

7. 偏移（Offset）：用于创建图形或对象的平行副本。

8. 修剪（Trim）：用于修剪图形或对象。

9. 伸展（Stretch）：用于拉伸图形或对象。

10. 斜切（Rotate）：用于斜切图形或对象。

三、绘图辅助命令1. 网格（Grid）：用于显示/隐藏绘图网格。

2. 构造线（Construction Line）：用于绘制辅助线。

3. 标尺（Ruler）：用于显示/隐藏标尺。

4. 捕捉（Snap）：用于捕捉到网格点或对象端点。

5. 比例（Scale）：用于按比例缩放或放大图形。

6. 条件限制（Constraint）：用于设置和管理图形的约束条件。

四、图层管理命令1. 图层（Layer）：用于创建、编辑和管理图层。

2. 冻结（Freeze）：用于冻结/解冻图层。

3. 锁定（Lock）：用于锁定/解锁图层。

CAD绘图步骤

谁能给我做一份标准的CAD绘图步骤七个命令让你成为CAD高手一、绘制基本图形对象1、几个基本常用的命令1.1、鼠标操作通常情况下左键代表选择功能，右键代表确定“回车”功能。

如果是3D鼠标，则滚动键起缩放作用。

拖拽操作是按住鼠标左键不放拖动鼠标。

但是在窗口选择时从左往右拖拽和从右往左拖拽有所不同。

窗选：左图从左往右拖拽选中实线框内的物体，只选中了左边的柱子。

框选：右图从右往左拖拽选中虚线框内的物体和交叉的物体，选中了右边的柱子和梁。

1.2、Esc取消操作：当正在执行命令的过程中，敲击Esc键可以中止命令的操作。

1.3、撤销放弃操作：autocad支持无限次撤销操作，单击撤销按钮或输入u,回车。

1.4、AutoCAD中，空格键和鼠标右键等同回车键，都是确认命令，经常用到。

1.5、经常查看命令区域的提示，按提示操作。

2、绘制图形的几个操作这是cad的绘图工具条，在使用三维算量往往不需要使用，因此已把该工具条隐藏。

为了了解cad概念，以下介绍几个基本的命令。

2.1绘制直线：单击工具条直线命令或在命令行中输入L，回车。

在绘图区单击一点或直接输入坐标点，回车，接着指定下一点，回车，重复下一点，或回车结束操作。

或者输入C闭合。

举例：绘制一个三角形的三个边：命令行输入：L 回车指定第一个点：单击一点：回车。

重复单击另一点，回车。

输入：C回车。

直线闭合，形成一个三角形。

2.2绘制多段线：多段线是由一条或多条直线段和弧线连接而成的一种特殊的线，还可以具备不同宽度的特征。

快捷键：PL。

在三维算量中定义异形截面、手绘墙、梁等时常用。

举例：绘制一个异形柱截面命令行输入：PL，回车。

指定下一点，输入w(宽度)，输入1，回车，修改了多段线线的宽度为1。

输入快捷键F8，使用cad的正交功能，,保持直线水平，输入：500。

输入：A,开始绘制圆弧，单击另一点绘制一个圆弧。

输入：L,切换到绘制直线，单击一点，绘制一段直线。

输入：A，绘制一个圆弧与开始点闭合为一个界面形状。

CAD快捷键命令大全及使用技巧

CAD快捷键命令大全及使用技巧CAD（Computer-Aided Design，计算机辅助设计）是一种广泛应用于工程、建筑和制图领域的设计软件。

通过使用CAD，设计师可以更加高效地进行设计和绘图工作。

在CAD软件中，快捷键命令是提高工作效率的关键。

本文将为您介绍一些常用的CAD快捷键命令，以及它们的使用技巧。

1.选择命令- "L"：选择直线工具。

按下L键后，可以直接绘制一条直线，无需通过工具栏或菜单进行选择。

- "C"：选择圆工具。

按下C键后，可以直接绘制一个圆。

- "R"：选择矩形工具。

按下R键后，可以直接绘制一个矩形。

2.编辑命令- "E"：编辑命令。

按下E键后，可以对已绘制的图形进行编辑，如移动、旋转、缩放等操作。

- "M"：移动命令。

按下M键后，可以选择需要移动的图形，然后指定移动的距离和方向。

- "R"：旋转命令。

按下R键后，可以选择需要旋转的图形，然后指定旋转的角度。

3.绘图命令- "L"：绘制直线命令。

按下L键后，可以直接开始绘制一条直线。

- "C"：绘制圆命令。

按下C键后，可以直接开始绘制一个圆。

- "R"：绘制矩形命令。

按下R键后，可以直接开始绘制一个矩形。

4.显示命令- "Z"：缩放命令。

按下Z键后，可以选择需要缩放的图形，然后指定缩放的比例。

- "P"：平移命令。

按下P键后，可以选择需要平移的图形，然后指定平移的距离和方向。

- "O"：旋转命令。

按下O键后，可以选择需要旋转的图形，然后指定旋转的角度。

5.其他命令- "B"：偏移命令。

按下B键后，可以选择需要偏移的图形，然后指定偏移的距离和方向。

- "H"：镜像命令。

CAD常用命令

在工具栏的空白处单击右键，选ACAD想要显示的勾选上即可。

辅助绘图的显示与隐藏在右下角，有个小黑三角，单击勾选上的即显示。

作图时尽量用快捷键，不占用绘图空间，且效率高。

PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）DIV, *DIVIDE（等分）H, *BHATCH（填充）CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）4、AUTO CAD快捷视窗缩放：P, *PAN（平移）DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）【CTRL】＋1 *PROPERTIES(修改特性)【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SAVE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交）命令大全1、对象特性ADC, *ADCENTER（设计中心“Ctrl＋2”）CH, MO *PROPERTIES(修改特性“Ctrl＋1”)MA, *MATCHPROP（属性匹配）ST, *STYLE（文字样式）COL, *COLOR（设置颜色）LA, *LAYER（图层操作）LT, *LINETYPE（线形）LTS, *LTSCALE（线形比例）LW, *LWEIGHT （线宽）UN, *UNITS（图形单位）ATT, *ATTDEF（属性定义）ATE, *ATTEDIT（编辑属性）BO, *BOUNDARY（边界创建，包括创建闭合多段线和面域）AL, *ALIGN（对齐）EXIT, *QUIT（退出）EXP, *EXPORT（输出其它格式文件）IMP, *IMPORT（输入文件）OP,PR *OPTIONS（自定义CAD设置）PRINT, *PLOT（打印）PU, *PURGE（清除垃圾）R, *REDRAW（重新生成）REN, *RENAME（重命名）SN, *SNAP（捕捉栅格）DS, *DSETTINGS（设置极轴追踪）OS, *OSNAP（设置捕捉模式）PRE, *PREVIEW（打印预览）TO, *TOOLBAR（工具栏）V, *VIEW（命名视图）AA, *AREA（面积）DI, *DIST（距离）LI, *LIST（显示图形数据信息）2、绘图命令：PO, *POINT（点）L, *LINE（直线）XL, *XLINE（射线）PL, *PLINE（多段线）ML, *MLINE（多线）SPL, *SPLINE（样条曲线）POL, *POLYGON（正多边形）REC, *RECTANGLE（矩形）C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT（圆环）EL, *ELLIPSE（椭圆）REG, *REGION（面域）MT, *MTEXT（多行文本）T, *MTEXT（多行文本）B, *BLOCK（块定义）I, *INSERT（插入块）W, *WBLOCK（定义块文件）DIV, *DIVIDE（等分）H, *BHATCH（填充）3、修改命令：CO, *COPY（复制）MI, *MIRROR（镜像）AR, *ARRAY（阵列）O, *OFFSET（偏移）RO, *ROTATE（旋转）M, *MOVE（移动）E, DEL键*ERASE（删除）X, *EXPLODE（分解）TR, *TRIM（修剪）EX, *EXTEND（延伸）S, *STRETCH（拉伸）LEN, *LENGTHEN（直线拉长）SC, *SCALE（比例缩放）BR, *BREAK（打断）CHA, *CHAMFER(倒角)F, *FILLET（倒圆角）PE, *PEDIT（多段线编辑）ED, *DDEDIT（修改文本）4、视窗缩放：P, *PAN（平移）Z＋空格＋空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z＋E, *显示全图5、尺寸标注：DLI, *DIMLINEAR（直线标注）DAL, *DIMALIGNED（对齐标注）DRA, *DIMRADIUS（半径标注）DDI, *DIMDIAMETER（直径标注）DAN, *DIMANGULAR（角度标注）DCE, *DIMCENTER（中心标注）DOR, *DIMORDINATE（点标注）TOL, *TOLERANCE（标注形位公差）LE, *QLEADER（快速引出标注）DBA, *DIMBASELINE（基线标注）DCO, *DIMCONTINUE（连续标注）D, *DIMSTYLE（标注样式）DED, *DIMEDIT（编辑标注）DOV, *DIMOVERRIDE(替换标注系统变量) （二）常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性) 【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *S***E（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）（三）常用功能键【F1】*HELP（帮助）【F2】*（文本窗口）【F3】*OSNAP（对象捕捉）【F7】*GRIP（栅格）【F8】*ORTHO（正交)ADCENTER：管理内容ADCALIGN：在二维和三维空间中将某对象与其他对象对齐ALAPPLOAD：加载或卸载应用程序并指定启动时要加载的应用程序APARC：创建圆弧AAREA：计算对象或指定区域的面积和周长AAARRAY：创建按指定方式排列的多重对象副本ARATTDEF：创建属性定义ATTATTEDIT：改变属性信息ATEATTEXT：提取属性数据DDATTEXTBHATCH：使用图案填充封闭区域或选定对象H、BHBLOCK：根据选定对象创建块定义BBOUNDARY：从封闭区域创建面域或多段线BOBREAK：部分删除对象或把对象分解为两部分BRCHAMFER：给对象的边加倒角CHACHANGE：修改现有对象的特性-CHCIRCLE：创建圆形CCOLOR：定义新对象的颜色COLCOPY：复制对象CO、CPDBCONNECT：为外部数据库表提供AutoCAD 接口AAD、AEX、ALI、ASQ、ARO、ASE、DBC DDEDIT：编辑文字和属性定义EDDDVPOINT：设置三维观察方向VPDIMALIGNED：创建对齐线性标注DALDIMANGULAR：创建角度标注DANDIMBASELINE：从上一个或选定标注的基线处创建线性、角度或坐标标注DBADIMCENTER：创建圆和圆弧的圆心标记或中心线DCEDIMCONTINUE：从上一个或选定标注的第二尺寸界线处创建线性、角度或坐标标注DCO DIMDIAMETER：创建圆和圆弧的直径标注DDIDIMEDIT：编辑标注DEDDIMLINEAR：创建线性尺寸标注DLIDIMORDINATE：创建坐标点标注DORDIMOVERRIDE：替代标注系统变量DOVDIMRADIUS：创建圆和圆弧的半径标注DRADIMSTYLE：创建或修改标注样式DDIMTEDIT：移动和旋转标注文字DIMTEDDIST：测量两点之间的距离和角度DIDIVIDE：将点对象或块沿对象的长度或周长等间隔排列DIVDONUT：绘制填充的圆和环DODRAWORDER：修改图像和其他对象的显示顺序DRDSETTINGS：指定捕捉模式、栅格、极坐标和对象捕捉追踪的设置DS、RM、SE DSVIEWER：打开“鸟瞰视图”窗口AVDVIEW：定义平行投影或透视视图DVELLIPSE：创建椭圆或椭圆弧ELERASE：从图形中删除对象EEXPLODE：将组合对象分解为对象组件XEXPORT：以其他文件格式保存对象EXPEXTEND：延伸对象到另一对象EXEXTRUDE：通过拉伸现有二维对象来创建三维原型EXTFILLET：给对象的边加圆角FFILTER：创建可重复使用的过滤器以便根据特性选择对象FIGROUP：创建对象的命名选择集GHATCH：用图案填充一块指定边界的区域-HHATCHEDIT：修改现有的图案填充对象HEHIDE：重生成三维模型时不显示隐藏线HIIMAGE：管理图像IMIMAGEADJUST：控制选定图像的亮度、对比度和褪色度IADIMAGEATTACH：向当前图形中附着新的图像对象IATIMAGECLIP：为图像对象创建新剪裁边界ICLIMPORT：向AutoCAD 输入文件IMPINSERT：将命名块或图形插入到当前图形中IINTERFERE：用两个或多个三维实体的公用部分创建三维复合实体INFINTERSECT：用两个或多个实体或面域的交集创建复合实体或面域并删除交集以外的部分IN INSERTOBJ：插入链接或嵌入对象IOLAYER：管理图层和图层特性LA-LAYOUT：创建新布局，重命名、复制、保存或删除现有布局LOLEADER：创建一条引线将注释与一个几何特征相连LEADLENGTHEN：拉长对象LENLINE：创建直线段LLINETYPE：创建、加载和设置线型LTLIST：显示选定对象的数据库信息LI、LSLTSCALE：设置线型比例因子LTSLWEIGHT：LWMATCHPROP：设置当前线宽、线宽显示选项和线宽单位MAMEASURE：将点对象或块按指定的间距放置MEMIRROR：创建对象的镜像副本MIMLINE：创建多重平行线MLMOVE：在指定方向上按指定距离移动对象MMSPACE：从图纸空间切到模型空间视口MSMTEXT：创建多行文字T、MTMVIEW：创建浮动视口和打开现有的浮动视口MVOFFSET：创建同心圆、平行线和平行曲线OOPTIONS：自定义AutoCAD 设置GR、OP、PROSNAP：设置对象捕捉模式OSPAN：移动当前视口中显示的图形PPASTESPEC：插入剪贴板数据并控制数据格式PAPEDIT：编辑多段线和三维多边形网格PEPLINE：创建二维多段线PLPRINT ：将图形打印到打印设备或文件PLOTPOINT：创建点对象POPOLYGON：创建闭合的等边多段线POLPREVIEW：显示打印图形的效果PREPROPERTIES：控制现有对象的特性CH、MO PROPERTIESCLOSE：关闭“特性”窗口PRCLOSEPSPACE：从模型空间视口切换到图纸空间PSPURGE：删除图形数据库中没有使用的命名对象，例如块或图层PU QLEADER：快速创建引线和引线注释LEQUIT：退出AutoCAD EXITRECTANG：绘制矩形多段线RECREDRAW：刷新显示当前视口RREDRAWALL：刷新显示所有视口RAREGEN：重生成图形并刷新显示当前视口REREGENALL：重新生成图形并刷新所有视口REAREGION：从现有对象的选择集中创建面域对象REGRENAME：修改对象名RENRENDER：创建三维线框或实体模型的具有真实感的渲染图像RR REVOLVE：绕轴旋转二维对象以创建实体REVRPREF：设置渲染系统配置RPRROTATE：绕基点移动对象ROSCALE：在X、Y 和Z 方向等比例放大或缩小对象SCSCRIPT：用脚本文件执行一系列命令SCRSECTION：用剖切平面和实体截交创建面域SECSETVAR：列出系统变量并修改变量值SETSLICE：用平面剖切一组实体SLSNAP：规定光标按指定的间距移动SNSOLID：创建二维填充多边形SOSPELL：检查图形中文字的拼写SPSPLINE：创建二次或三次(NURBS) 样条曲线SPLSPLINEDIT：编辑样条曲线对象SPESTRETCH：移动或拉伸对象SSTYLE：创建或修改已命名的文字样式以及设置图形中文字的当前样式ST SUBTRACT：用差集创建组合面域或实体SUTABLET：校准、配置、打开和关闭已安装的数字化仪TA THICKNESS：设置当前三维实体的厚度THTILEMODE：使“模型”选项卡或最后一个布局选项卡当前化TI、TM TOLERANCE：创建形位公差标注TOLTOOLBAR：显示、隐藏和自定义工具栏TOTORUS：创建圆环形实体TORTRIM：用其他对象定义的剪切边修剪对象TRUNION：通过并运算创建组合面域或实体UNIUNITS：设置坐标和角度的显示格式和精度UNVIEW：保存和恢复已命名的视图VVPOINT：设置图形的三维直观图的查看方向-VPWBLOCK：将块对象写入新图形文件WWEDGE：创建三维实体使其倾斜面尖端沿X 轴正向WEXATTACH：将外部参照附着到当前图形中XAXBIND：将外部参照依赖符号绑定到图形中XBXCLIP：定义外部参照或块剪裁边界，并且设置前剪裁面和后剪裁面XCXLINE：创建无限长的直线（即参照线）XLXREF：控制图形中的外部参照XRZOOM：放大或缩小当前视口对象的外观尺寸3DARRAY：创建三维阵列3A3DFACE：创建三维面3F3DORBIT：控制在三维空间中交互式查看对象3DO3DPOLY：在三维空间中使用“连续”线型创建由直线段组成的多段线3PAcGePoint3d startPt,endPt;。

CAD快捷键命令大全

CAD快捷键命令大全CAD是一款极其强大的绘图软件，可以帮助用户完成高效的绘图任务。

为了提高用户的工作效率，CAD提供了大量的快捷键命令，用户可以通过这些命令来快速完成各种操作，从而节省时间和精力。

本文将为大家总结3000个CAD快捷键命令，帮助用户更好地使用CAD软件。

一、基础操作命令1. A: ARC命令，用于绘制圆弧；2. C: CIRCLE命令，用于绘制圆形；3. L: LINE命令，用于绘制直线；4. R: RECTANGLE命令，用于绘制矩形；5. S: SPLINE命令，用于绘制样条曲线；6. E: ELLIPSE命令，用于绘制椭圆；7. P: PAN命令，用于平移视图；8. Z: ZOOM命令，用于缩放视图；9. O: OFFSET命令，用于复制与原始对象距离相等的线；10. M: MIRROR命令，用于镜像对象；11. H: HATCH命令，用于填充区域；12. T: TEXT命令，用于添加文本；13. D: DIMLINEAR命令，用于绘制线性尺寸；14. LAYER：打开图层管理器对话框；15. BLOCK：创建块命令；16. ARRAY：创建阵列命令；17. ALIGN：对象对齐命令；18. EXPLODE：将块或者组分解为单个对象；19. ETRANSMIT：用于将文件和依赖项打包成一个ZIP文件；20. MATCHPROP：用于复制对象的属性到其他对象上。

二、编辑操作命令21. COPY：复制命令，用于复制对象；22. PASTE：粘贴命令，用于粘贴之前复制的对象；23. ERASE：删除命令，用于删除选中的对象；24. TRIM：修剪命令，用于在两个交点之间剪切对象；25. EXTEND：延伸命令，用于延伸对象到另一个对象上；26. BREAK：断开命令，用于中断一些对象；27. STRETCH：伸展命令，用于移动和调整选定的对象；28. CHAMFER：倒角命令，用于在两个边缘交点之间创建倒角；29. FILLET：圆角命令，用于在两个线之间创建圆角；30. JOIN：连接命令，用于连接两个相邻的对象；31. ALIGN：对象对齐命令，用于将两个或更多对象对齐；32. SNAPSHOT：用于创建视图快照；33. CHANGE：更改命令，用于更改对象的特定属性。

CAD快捷键命令常用示例与示例

CAD快捷键命令常用示例与示例在CAD设计软件中，使用快捷键命令可以极大地提高工作效率。

掌握常用的CAD快捷键命令，可以帮助设计师更快速地完成各类设计任务。

本文将介绍一些常用的CAD快捷键命令示例，并通过实际案例进行演示。

一、绘图命令1. 直线命令（Line）：L在CAD软件中，绘制直线是最基本的操作之一。

通过按下L键，即可进入直线命令。

接着，按照屏幕上的指示，选取起点和终点，即可绘制一条直线。

2. 圆命令（Circle）：C绘制圆形也是CAD中常用的绘图操作。

通过按下C键，进入圆命令。

然后，选择圆心和半径，即可绘制一个圆。

3. 长方形命令（Rectangle）：REC长方形是设计过程中常见的形状之一。

通过REC命令，可以快速绘制矩形。

按下REC键后，选择两个对角点，即可创建一个长方形。

二、编辑命令1. 移动命令（Move）：M移动命令可以将选定的对象从一个位置移动到另一个位置。

按下M键，选择要移动的对象，然后指定一个基点和目标位置，即可完成移动操作。

2. 复制命令（Copy）：CO复制命令可以复制选定的对象，并将其放置在指定的位置。

按下CO键，选择要复制的对象，然后指定一个基点和目标位置，即可完成复制操作。

3. 偏移命令（Offset）：O偏移命令可以通过指定一个偏移距离，将选定的对象复制并平移一定的距离。

按下O键后，选择要偏移的对象，输入偏移距离，即可完成偏移操作。

三、注释命令1. 文字命令（Text）：T在CAD设计中，添加文字说明是常见的操作。

按下T键，即可进入文字命令。

然后，选择放置文字的位置，输入文字内容，即可添加文字注释。

2. 尺寸命令（Dimension）：D尺寸命令用于添加线性或角度尺寸标记。

按下D键后，选择要标注的对象，指定尺寸的位置，即可添加尺寸标记。

四、图层命令1. 创建图层命令（Layer）：LA图层命令用于创建新图层，以便将不同元素分组显示或控制其属性。

按下LA键，输入图层名称、颜色、线型等属性，即可创建新图层。
