施工现场防雷措施

一、工程概况

我公司承建主体工程跨越恢河，恢河特大桥为大营至神池高速公路在宁武县石湖河村南约200米处，为跨越北同蒲铁路、恢河（桑干河支流）、天然气管线、崞武线、前马线、宁武北互通A匝道而设，本桥位于整体式路基上。采用装配式预应力砼连续T梁，下部结构桥台采用柱式台，桥墩拟采用柱式墩、薄壁墩、等截面空心墩，基础拟采用桩基础。

二编制依据

国家建筑标准设计图集D501-1~4《防雷与接地安装》

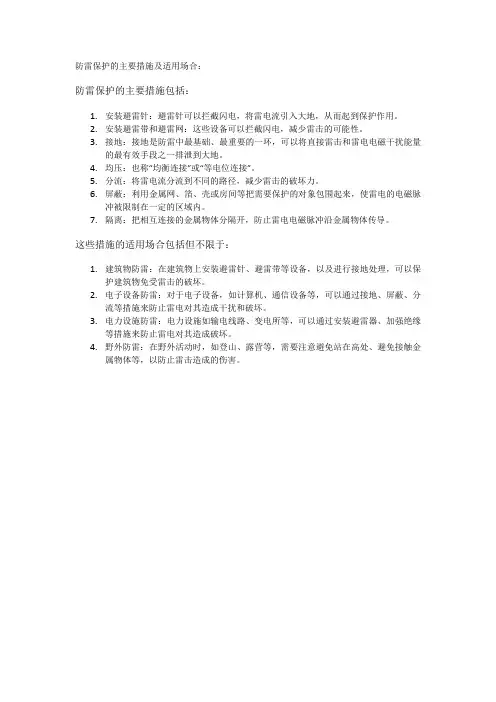

三施工现场专项防雷方案

3.1机械设备防雷措施

3.1.1水泥罐防雷措施

⑴水泥罐安装防雷装置，防雷装置的冲击接地电阻值控制在4欧姆内；

⑵水泥罐本身就是金属体，罐顶端做避雷针，可用直径25~32mm、壁厚不小于3mm的镀锌钢管或直径不小于Ф25的钢筋制作，与水泥罐顶端焊接，高度不小于1米；

⑶接地板用不小于Φ20的圆钢，水平接地板可用厚度不小于4mm，宽25~40mm的角钢制作。接地板的设置，可按水泥罐高度个数，设置一个接地网，接地板埋入地下的最高点应深入地下不小于500mm。

⑷接地线可采用直径不小于8mm的圆钢或厚度不小于4mm的扁钢，接地线的连接应保证接触可靠，在水泥罐的下部连接时，应用两道螺栓卡箍，并加设弹簧垫圈，以防松动。保证接触面不小于10cm2，连接时将接触面的油漆及氧化层清除，使其露出金属光泽，并涂以中性凡士林，接地线与接地板的连接应用焊接，焊缝长度应大于接地线直径的6倍或扁钢宽度的2倍。

⑸接地装置完成后，要用电阻表测定电阻是否符合要求。

⑹接地板的位置，应选择人们不易走到的地方，以免发生击穿危害，在施工期间遇有暴雨时，水泥罐周边人员应撤离到距罐大于10m 的安全地方。

3.1.2塔吊防雷措施

塔吊于水泥罐防雷情况相同，因为塔吊本身也是金属体，所以间接就是一个避雷针，只要塔吊的接地措施做好了，整体是具备防雷功能的。

《施工现场临时用电规范JGG46-2005》，其中说明塔式起重机可以不做防雷针，但必须做可靠防雷接地。

塔吊防雷接闪器采用针式接闪器，在塔吊最顶部焊接针式接闪器，针尖应高于塔顶1000mm。避雷针采用直径20镀锌钢管磨尖，安装长度高于塔帽1米。

防雷接地采用一字型接地体，由中间接地极引至塔吊防雷引下部位。塔吊防雷接地利用桩基内的两根主筋焊接引上与塔吊承台板主筋焊接，采用Φ12钢筋或40×4的热镀锌扁钢分别两处与塔吊底座用螺丝连接，并与塔身整体构成电气通路，具体做法见详图2 。

施工完后用接地摇表测试，做好检测记录及资料手续，接地电阻≤4Ω。<见预制钢筋混凝土桩接地平面简图>

扁钢接地线搭接长度为扁钢宽度的2倍（当宽度不同时），搭接长度以宽的为准，三面焊接。圆钢接地线搭接长度为圆钢直径的6倍（当直径不同时，搭接长度以直径大的为准）且应两面焊接。扁钢与钢管，扁钢与角钢焊接时，应紧贴3/4钢管表面，或紧贴角钢外侧两

面，上下两侧焊接。焊接焊缝应饱满牢固，不应有夹渣、虚焊、咬肉、气孔及未焊透现象，除埋设在砼中的焊接接头外，应有防腐措施。

塔吊电气重复接地应单独打一根L50×50×2500mm的镀锌角钢，引至塔吊专用的接地装置，采用铜制编制软线连接，接地电阻≤6Ω。

保护接地与塔吊连接：

在塔基底座上焊一只M12的螺栓，保护接地线一端固定在螺栓上，一端固定在开关箱内保护接地端子板上。该线直径与塔吊进线同截面。

3.1.3 钢筋棚及各类电气设备接地与接零措施

工地施工用电检查主要有外电防护、接地与接零保护系统、配电箱、开关箱、现场照明、配电线路、电气装置、变配电装置和用电档案几个环节。每个环节都不能忽视。在施工现场每个安全问题都是相对的，而非绝对。因此，对任何问题都不能抱有侥幸心理。特别在施工用电设备接地与接零保护初次检查验收一定要过细，这是防止施工电气设备意外带电造成触电事故的基本技术措施。

保护接地与保护接零：

工作接地——将变压器中性点直接接地，阻值小于4Ω。目的在于保护低压侧系统电气设备不至于被高压侧电流蹿入低压侧造成摧毁。

保护接地——所有电气设备外壳与大地连接，阻值小于4Ω。目的在于设备漏电时，人员触碰到电气设备不至于发生触电。

保护接零——将电气设备外壳与电网零线连接。目的是将设备的碰壳故障改变为单项短路故障由保护接零与保护切断相配合，形成单相短路电流迅速增大截断保险或致自动开关跳闸，保护电器设备并达到避免人员触电。

重复接地——在设备集中处和重要设备处（搅拌机棚、钢筋加工区、塔吊、外用电梯、物料提升机），中性点直接接地系统中，将零干线一出或多处用金属导线直接连接接地装置，阻值小于10Ω。目的是在保护零线断线后能起到补充保护作用。同时也起到降低漏电设备对地电压和缩短故障持续时间。施工现场重复接地不能少于三处（始端、中间和末端）。

工作零线与保护零线：

总配电箱进线四根出线五根，使用五芯电缆。工作零线与保护零线必须分设，不能接错，否则将造成设备带电。

1．保护零线由工作接地处或配电室（总配电箱)电源侧零线处引出。

2．总配电箱设两块端子板，一块为工作零线N端子板与配电箱绝缘，一块为保护零线PE端子板与配电箱电气连接。工作零线必须穿过漏电保护器，保护零线禁止穿过漏电保护器。工作零线严禁做重复接地，保护零线必须做重复接地。五芯电缆中绿/黄双色线为保护零线专用。不得使用四芯电缆外加一根做保护零线。

开关箱：

三级配电就是总配电箱→分配电箱→开关箱。两级保护就自分配

电箱→开关箱加装漏电保护器。分配电箱为第一级保护，开关箱为第二级保护；设漏电保护器的目的是防止作业人员触电，能在瞬间切断电源；隔离开关一定要能够有“明显可见分断点”，通常选用刀开关或刀型转换开关；空气开关不能用作隔离开关；动力开关箱与照明开关箱分设；做到一机、一闸、一漏、一箱，所有配电箱设备必须重复接地。见如下简图：
