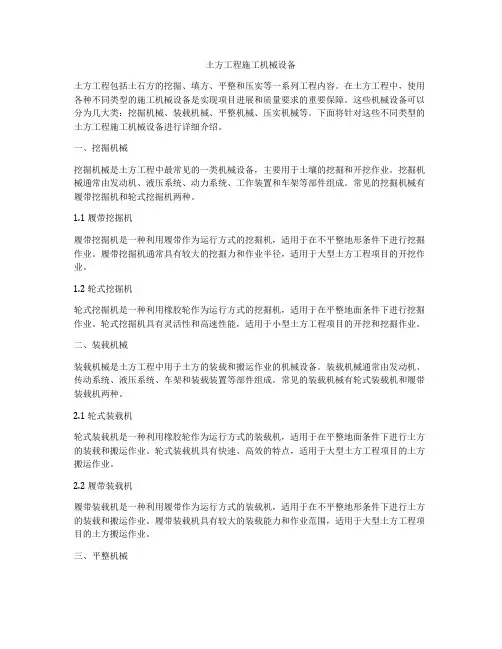

步履式液压挖掘机。与一般通用挖掘机相比差异布在下车，它用4个支脚支撑整机。支脚上也可以带行走轮，长度 可以调节。4个支脚的支撑位置可根据工作要求在水平面内垂直面内调节，实现移动。
工作时，两带刺的支承爪附着地面，能克服挖掘机时的水平分力，防止向前窜动。使挖掘机的整机稳定性大大提 高，适应性能提高。这种行走装置有四轮驱动，两轮驱动和无驱动三种。
轮带式行走装置有多种形式，采用轮式拖拉机地盘和标准汽车地盘改装 的液压掘机斗容量小。对斗容在0.53以上较大斗容量，工作性能要求较高 的轮式挖掘机采用专用地盘。
轮式挖掘机
轮式挖掘机的特点是机动性好，运行速度快（通常达20~30km/h）如用牵引车长距离拖运时，速度可达60km/h.它 的缺点是轮胎接地比压大，爬坡能小，挖掘时机身稳定性较差，适应在土方量不大的狭窄场地上快速作业。故轮 式行走装置仅用在斗容量0.83和机重20t/以下的挖掘机中。
它的优点是质量小，造价低，机构简单，适应性好，能在斜坡上和恶劣的场地和山地上挖掘作业。
目前，机械式挖掘机已被液压挖掘机所取代。除了型采矿挖掘机外，中小型挖掘机都是液压挖掘机。尤其是规 格齐全的履带式液压挖掘机，均采用先进的液压技术和计算机技术，可配备多种工作装置，使用可靠，生产率高
由于在单斗挖掘机的生产和使用中，单斗液压挖掘机处于主异地 位，因而本节只介绍单斗液压挖掘机的结构，性能好工作原因。
推土机是一种在拖拉机前面装推土铲装载的筑路机械，用于推土、平整建筑场地等。例如在道路建设施工中，推土机可以完成路基基底的 处理，路侧取土横向添建筑高度不大于1米的路堤，沿道路中心线向铲挖转移，运土壤的路基挖填工程，依山取土修筑半堤半堑的路基。 此外，推土机还可以用于平整场地，堆积松散材料，清除作业地段内的障碍物等
单斗挖掘机的种类很多，通常按下列方式分类：
（1）按传动的类型不同可分为机械式和液压式两类。
（2）按工作对象不同可分为反铲，正铲，拉铲，抓斗和装载等形式。
（3）安行走装置不同可分为履带式，轮胎式和步履事三种，常用的为履带式地盘
单斗挖掘机的特点
履带式行走装置的特点是牵引力大，接地比压小，转弯半径小，机动灵活， 但行走速度低，通常为0.5~0.6km/h,转移工地时需用平板车搬运。
2.回转平台
回转平台上布置有发动机，驾驶室，液压泵装置，回转驱动装置，回转支承，多路控制阀，液压油箱和柴油箱等部件。工作装置铰接在平台的前端。
回转平台通过回转支承与行走装置连接，回转驱动装置使平台相对底盘作3600全回转，从而带动工作装置绕回转中心转动。
ቤተ መጻሕፍቲ ባይዱ 工程车辆
推土机是一种工程车辆，前方装有大型的金属推土刀，使用时放下推土刀，向前铲削并推送泥、沙及石块等，推土刀位置和角度可以调整。 推土机能单独完成挖土、运土和卸土工作，具有操作灵活、转动方便、所需工作面小、行驶速度快等特点。其主要适用于一至三类土的浅 挖短运，如场地清理或平整，开挖深度不大的基坑以及回填，推筑高度不大的路基等
在土方作业中，自行式铲运机调运土方距离调到1800m为止，超 过该运距则功效降低，费用增加。自行式铲运机按主机台班数的 10%配推土机辅助作业。
铲运机是一种能综合完成挖土、运土、卸土、填筑、整平的机械。 按行走机构的不同可分为拖式铲运机和自行式铲运机。所谓拖式 铲运机是指需要外来动力，拖曳铲运机到工作地点进行施工。而 自行式铲运机则具备自身的动力设备，可自行开进。
部采用铰接，通过三个油缸伸缩配合，实现挖掘机的挖掘，提升和缺土等动作。
动臂，斗杆和铲斗是工作装置的主要结构。动臂8是支持铲斗工作的臂架，其下端铰装在回转平台的前端转动。铲斗1本身可由铲斗油缸5执行转动。
调节三个液压缸的伸缩长度可使铲斗在不同的工作位置进行挖掘。
正挖掘机的铲斗口朝上，反铲挖掘机的铲斗口朝下，其他基本相同。
它是一种用气压传动的锤,可以在捣实过程中通过吹入几股压缩空气来松土。它吹入压缩空气非常快,以致 于产生爆炸效应,甚至能疏松重型车辆压实的车辙。为了保持被疏松土壤的稳定性,可用压缩空气吹入6mm 大小的细颗粒砾石。这种松土器可以固定在汽车的车体上,与运输细小砾石的汽车配合使用,以便把砾石吹 入土壤。
自行式铲运机
单是斗挖掘机是挖掘中使用最普通的机械。
单是斗挖掘机是挖掘中使用最普通的机械。
其特点是挖掘机力大，可以挖VI级以下的土和爆破后岩石。它可以将挖出的土石就近卸掉或设备一点数量的自自卸车进行远距离远 送。此外，单斗挖掘机可根据建设工程的需要更换抓斗，装载，起重，碎石和钻孔等多种工作装置扩大了挖掘机使用范围。
。 土方为主的工程施工机械。
石方为主的工程施工机械。其种类繁多，按其作业方式式可分 为周期作业式和连续作业式两大类。周期作业式有单斗挖掘机 和挖掘装载机等；连续作业式有多斗挖掘机和掘进机等。公路 公路工程施工中以单斗挖掘机最为常见（001），故本节仅介 绍单斗挖掘机。
TRAVEL
单斗挖掘机（履带式）
行走方式
推土机可分为履带式和轮胎式两种。履带式推土机附着牵引力大， 接地比压小(0.04一0.13MPa)，爬坡能力强，但行驶速度低。轮胎 式推土机行驶速度高，机动灵活，作业循环时间短，运输转移方 便，但牵引力小，适用于需经常变换工地和野外工作的情况。
松土机
松土机主要由电动机、减速齿轮、行走机构、松土刀、深度调节机构等组成。电动机提供 动力，通过联轴器与减速齿轮轴连接。工作部件由刀盘和立式松土刀组成，分为两组，由 减速齿轮带动。深度调节机构由手柄、链轮及链条组成，通过改变机架的高度实现松土深 度的调节。
单斗液压挖掘机的总体构造
1.工作装置
液压挖掘机的常用工作装置由反铲，抓斗，正铲，起重和转载等装置，工作装置是可更换的，它可以根据作业对象和施工的要求进行选用。同一种工
作装置也有许多不同形式的结构，以满足不同工况的需求，最大程度地发挥挖掘机的效能。在公路工程的施工中多采用反铲液压挖掘机。
所示为反铲工作装置。其主要由动臂，斗杆，铲斗，连杆，摇杆及动臂油缸及铲斗油缸等组成。各部件之间的连接以及工作装置与回转平台的连接全
