❖ 例：有一个电流表G，内阻Rg=30Ω，满偏电流Ig=30mA，要把它改装为量程为0—3V的电压表，要串联多大的电阻？改装之后的电压表内阻是多大？并修改表盘读数
10
20
30 mA
【思考】 a.电压表量程U与Ug、UR的关系
b.通过分压电阻R的电流 IR =
c.分压电阻R的阻值 R=
d.改装后电表内阻RV=
2.如图所示，有一个表头G，满偏电流Ig=500 mA，内阻Rg=200 Ω，用它改装为有1 A和10 A 两种量程的电流表，求R1、R2的阻值各为多大？
（填“串”、“并”、“大”、“小” ）
②改装后电压表的量程越大，分压电阻越，改装后电压表内阻越。
变式：上题中的表头，若改为3A量程的电流表，要并联多大的电阻R`?改装后的电流表总电阻R`A？
其中n为电流表改装前后量程的倍数。
若改装后电压表的量程是原来的n倍，即U=nUg ，则R=
其中n为电压表改装前后量程的倍数。
（填“串”、“并”、“大”、“小” ）
想知道它们内部的量程转换原理吗？
①小量程电流表G改装电压表V ，要给电流表G 联一个阻值的电阻。
如图所示，有一个表头G，满偏电流为Ig=1 mA，内阻Rg= 100 Ω，用它改装为有5 V和50 V两种量程的电压表，求R1、R2的阻值各为多大？
（填 “大”、“小”）
想知道它们内部的量程转换原理吗？
V
V
0.6A 3A
电表的改装
结论：常见的电压表和大量程电流表都是由表头改装而成的。
请简述表头的几个重要参数。
灵敏电流计（表头）
表头其实就是一个电阻。
作用：能够测量微小电流和电压。表头内阻:电流计内阻 Rg

物理人教版九年级全册电表示数变化和电表改装精品PPT课件

接着一块受风板，无风时OC是竖直的，风
越强，OC杆偏转的角度越大。AB是一段
圆弧形电阻，P点是金属杆与圆弧形电阻接
触点，电路中接有一个小灯泡（灯泡电阻
不变），测风力时，闭合开关S。通过分
析可知：金属杆OC与弧形电阻AB组合在
一起相当于一个滑动变阻器
，
观察小灯泡的亮度可以粗略地反映风力的大小，
（填变大、变小、不变）R2ABFra bibliotek拓展应用
1、如图1所示电路，电源电压恒定，闭
合开关S后，调节滑动变阻器R2，两电
R1
R2
压表的示数随电流变化的图像如图2所
示，根据图像可知：乙（填甲或乙）
是电压表V2示数变化图像。
拓展应用
1、如图1所示电路，电源电压恒定，闭
合开关S后，调节滑动变阻器R2，两电
R1
R2
压表的示数随电流变化的图像如图2所
示，根据图像可知：乙（填甲或乙）
是电压表V2示数变化图像。
拓展应用
大型电子地磅
拓展应用
2、如图是大型电子地磅的电路图．当称重物时，质量增大滑片P向下端滑动，滑动变阻器连人电路的电阻变小，电流表的示数变大。（选填“变大”“变小”或“不变”）．这样把电流对应的质量刻在电流表的刻度盘上，就可以读出被称物体的质量。
结束语
当你尽了自己的最大努力时，失败也是伟大的，所以不要放弃，坚持就是正确的。
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End
演讲人：XXXXXX 时间：XX年XX月XX日
拓展应用

高二物理电压表和电流表的改装PPT优秀课件

电压表和电流表改装
小量程电流表G（表头）
1. 核心部件：永久磁铁和可转动的线圈
2. 工作原理：通电后，线圈在磁场力的作用下带动指针偏转，指针的偏角θ与通过指针的电流强度I成正比
P50 思考与讨论:
1
20Biblioteka mA0.10.2
30
0.3
V
情景1：一个电流表G的内阻Rg=1kΩ，满偏电流为Ig=500μA。
改装成双量程（0-3v-15v）电压表
G 0
R1
R2
3V
15V
则R1=
Ω，R2=
Ω.
情景2：一个电流表G的内阻Rg=1kΩ，满偏电流为Ig=500μA。
思考1：把它改装成量程为0.6A的电流表，则要并联还是串联一个电阻？阻值为多少？
思考2：电阻R的作用？
思考3:电流表A的总电阻？
思考4： 50μA刻度处对应的电流值多大？
THANKS
FOR WATCHING
演讲人: XXX
PPT文档·教学课件
谢谢大家！本文档为精心编制而成，您可以在下载后自由修改和打印，希望下载对您有帮助！
2021/02/25
7
思考1：该表的满偏电压多大？思考2：现要把它改装成量程为15V 的电压表，则要并联还是串联一个电阻？阻值为多少？思考3：串联上去的电阻起到什么作用？
思考4：改装好的电压表V的总电阻多大？
思考5： 50μA刻度处对应的电压值多大？
拓展：一个电流表G的内阻Rg=1kΩ，满偏电流为Ig=500μA。

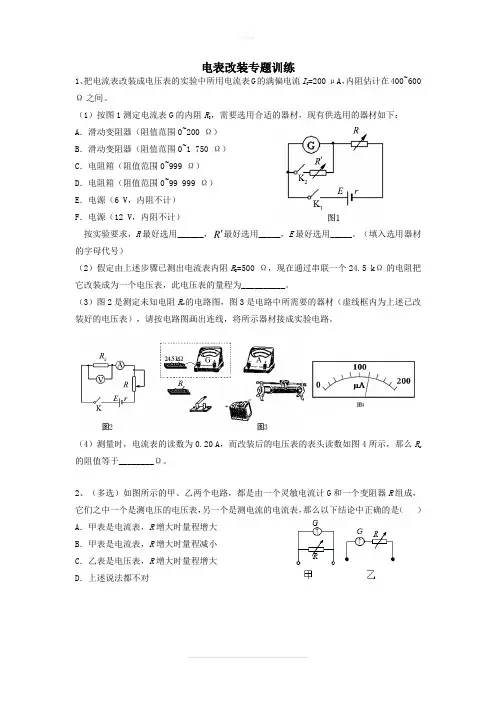

电表改装专题训练

电表改装专题训练1、把电流表改装成电压表的实验中所用电流表G的满偏电流I g=200 μA，内阻估计在400~600 Ω之间。

（1）按图1测定电流表G的内阻R g，需要选用合适的器材，现有供选用的器材如下：A．滑动变阻器（阻值范围0~200 Ω）B．滑动变阻器（阻值范围0~1 750 Ω）C．电阻箱（阻值范围0~999 Ω）D．电阻箱（阻值范围0~99 999 Ω）E．电源（6 V，内阻不计）F．电源（12 V，内阻不计）按实验要求，R最好选用______，R 最好选用_____，E最好选用_____。

（填入选用器材的字母代号）（2）假定由上述步骤已测出电流表内阻R g=500 Ω，现在通过串联一个24.5 kΩ的电阻把它改装成为一个电压表，此电压表的量程为__________。

（3）图2是测定未知电阻R x的电路图，图3是电路中所需要的器材（虚线框内为上述已改装好的电压表），请按电路图画出连线，将所示器材接成实验电路。

（4）测量时，电流表的读数为0.20 A，而改装后的电压表的表头读数如图4所示，那么R x 的阻值等于________Ω。

2、（多选）如图所示的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，另一个是测电流的电流表，那么以下结论中正确的是（）A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．上述说法都不对3、电流表的内阻为g R 、满刻度电流为g I 。

那么以下结论中正确的是（）① 如并联一个阻值为n g R 的定值电阻，就可以改装为量程是n g I 的电流表②如串联一个阻值为n g R 的定值电阻，就可以改装为一个量程是(n ＋1)g I g R 的电压表 ③如并联一个阻值为g R /(n –1)的定值电阻，就可以改装为一个量程是n g I 的电流表④如串联一个阻值为g R /n 的定值电阻，就可以改装为一个量程是(n –1)g I g R 的电压表A ．①③正确B ．②④正确C ．①④正确D ．②③正确4、一灵敏电流计，允许通过的最大电流（满刻度电流）为A I g μ50=，表头电阻Ω=k R g 1，若改装成量程为I m =1 mA 的电流表，应并联的电阻阻值为_______Ω。

电表的改装课件

[解析] (1)将量程为 250 μA 的微安表改装成量程为 20 mA 的电流表，需要将定值电阻与微安表并联。实物连线如图所示。
(2)串联电路中电流处处相等，毫安表示数为 16.0 mA 时，对应微安表的刻度为 160.0 μA，根据比例关系得，当微安表指针到满量程 250 μA 时，毫安表的示数应为 25 mA，即为改装后电表的量程。选项 C 正确。
电表的改装课件
改装成电压表
改装成电流表
内部电路
改装原理改装后的量程
串联大电阻分压 U＝I g(R g＋R )
并联小电阻分流 I ＝R ＋R R gI g
量程扩大的倍数接入电阻的阻值改装后的总内阻
n＝1＋RRg R＝(n－1)Rg
RV＝nRg
校准电路
n＝1＋RRg R＝nR－g1 RA＝Rng
6．(2019·全国卷Ⅲ)某同学欲将内阻为 98.5 Ω、量程为 100 μA 的电流表改装成欧姆表并进行刻度和校准，要求改装后欧姆表的 15 kΩ 刻度正好对应电流表表盘的 50 μA 刻度。可选用的器材还有：定值电阻 R0(阻值 14 kΩ)，滑动变阻器 R1(最大阻值 1 500 Ω)，滑动变阻器 R2(最大阻值 500 Ω)，电阻箱(0～ 99 999.9 Ω)，干电池(E＝1.5 V，r＝1.5 Ω)，红、黑表笔和导线若干。
(1)欧姆表设计将图(a)中的实物连线组成欧姆表。欧姆表改装好后，滑动变阻器 R 接入电路的电阻应为________Ω；滑动变阻器选 ________(填“R1”或“R2”)。 (2)刻度欧姆表表盘
通过计算，对整个表盘进行电阻刻度，如图(b)所示。表盘上 a、b 处的电流刻度分别为 25 和 75，则 a、b 处的电阻刻度分别为________、________。

电表的改装及读数ppt

这是因为测微螺杆前进或后退0.
电流？需要g
G
R=?
A
RA
0.126Ω
思考4：改装后的安培
表内阻RA是多大？
RA= RgR Rg+R
1
2
思考5：改装后的表
盘需要做怎样的改 0 变？
0
0.2
0.4
mA
0.6
3
A
(2)把表头改装成为安培表
尺寸后拧紧螺钉
然后再读数，以 1、改装在表头上并联一个电阻，就可以把小量程的电流表改装成一个较大量程的电流表:
我们看到：串联电阻R起到了分压的作用，实际上加在表头两端的最大电压还是等于表头的满偏电压Ug，通过表头的最大电流还是Ig
免尺寸变动。。
问题1、有一个电流表G,内阻为Rg＝10Ω,满偏电流为Ig=3mA,要把它改装成量程为U=3V的伏特表,应该怎么办？
2、螺旋测微器
螺旋测微器(又叫千分尺)是比游标卡尺更精密的测长度的工具。用它测长度可以准确到0.01毫米。这是因为测微螺杆前进或后退0.5毫米，可动刻度正好转一周，而一周分成50等分，每一等分表示 0.01毫米，所以能精确到0.01毫米，但要估计到毫米的千分位。螺旋测微器读数时先读固定刻度露出的部分，这部分与一般刻度尺差不多，但多了个半毫米的刻度，再读可动的螺旋部分的刻度，要估计一位，并乘上0.01mm，二者相加就行。
B、游标尺（副尺）我们看到：并联电阻R起到了分流的作用，实际上通过表头的最大电流还是等于满偏电流Ig
测量时，先移动游标，使量爪与工件接触，取得尺寸后拧紧螺钉然后再读数，以免尺寸变动。游标卡尺一般分为10分度、20分度和50分度三种，10分度的游标卡尺可精确到0.
思考4：改装后的电压表内阻RV是多大？ (3)把表头改装成为伏特表

24电压表和电流表的改装精品PPT课件

课堂小结
电压表电流计电流表
串联分压电阻改装表盘
并联分流电阻改装表盘
提问与解答环节
Questions And Answers
谢谢聆听
·学习就是为了达到一定目的而努力去干, 是为一个目标去战胜各种困难的过程,这个过程会充满压力、痛苦和挫折
Learning Is To Achieve A Certain Goal And Work Hard, Is A Process To Overcome Various Difficulties For A Goal
2.4 串联电路和并联电路
电压表和电流表
★学习目标
1、掌握电流计的改装原理和改装步骤。 2、学习等效思维方法,体会等效方法在电表改装问题中重要应用。
串联电路
并联电路
电流关系电压关系电阻关系电压分配关系电流分配关系
I = I1 = I2
I = I1 + I2
U = U1 + U2 U = U1= U2
可看成断路，这两种情况均可看成电表对电路无影响，即把电表视为理想的电表．
需要注意的几个问题
③当电流表和电压表不能看成理想的电表时(即表的内阻不能忽略时)，电流表看成一个小电阻，其示数为流过此电阻的电流，电压表看成一个大电阻，其示数为此电阻两端的电压．
④电流表A与电压表V的读数为满刻度的2/3左右时，读数较准确．
需要注意的几个问题
①选用电流表、电压表时，应考虑所测电流、电压的最大值不能超出仪表的量程，以确保不损坏仪器．在实验电路中测量电流、电压时，电流表、电压表的指针偏转角度不宜过小，以减少误差．
②电流表并联电阻R＝后，内阻很小，串联在电路中时，可作短路处理；电压表串联电阻R＝ Rg(n－1)后，内阻很大，当电压表并联在电路中时，

高中物理课件-3、电表的改装

(2)用量程为 3 V，内阻为 2 500 Ω 的标准电压表对改装表 3 V 挡的不同刻度进行校准。所用电池的电动势 E 为 5 V；滑动变阻器 R 有两种规格，最大阻值分别为 50 Ω 和 5 kΩ。为方便实验中调节电压，图中 R 应选用最大阻值为________Ω 的滑动变阻器。
(3)校准时，在闭合开关 S 前，滑动变阻器的滑动端 P 应靠近 ________(填“M”或“N”)端。 (4)若由于表头 G 上标记的内阻值不准，造成改装后电压表的读数比标准电压表的读数偏小，则表头 G 内阻的真实值 ________(填“大于”或“小于”)900 Ω。
