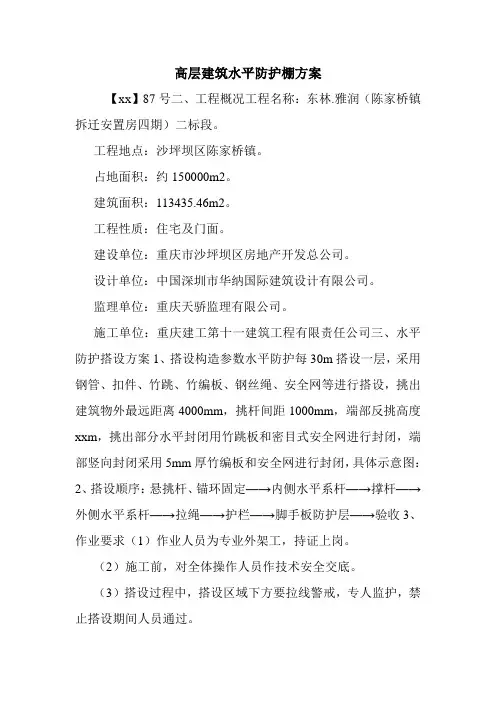

高层建筑水平防护棚方案正式样本

使用注意:该解决方案资料可用在组织/机构/单位管理上,形成一定的具有指导性,规划性的可执行计划,从而实现多角度地帮助决策人员进行更好的生产与管理。材料内容可根据实际情况作相应修改,请在使用时认真阅读。

一、编制依据

(1)、《中华人民共和国建筑法》

(2)、《中华人民共和国安全生产法》

(3)、《建筑施工安全检查标准》(JGJ59-99)

(4)、《建筑工程安全生产管理条例》

(5)、《重庆市建筑工程文明施工标准》(市建委[2000]39号)

(6)、《危险性大的分部分项工程安全管理办法》建质【2009】87号

二、工程概况

工程名称:东林.雅润(陈家桥镇拆迁安置房四

期)二标段。

工程地点:沙坪坝区陈家桥镇。

占地面积:约150000m2。

建筑面积:113435.46m2。

工程性质:住宅及门面。

建设单位:重庆市沙坪坝区房地产开发总公司。

设计单位:中国深圳市华纳国际建筑设计有限公司。

监理单位:重庆天骄监理有限公司。

施工单位:重庆建工第十一建筑工程有限责任公司

三、水平防护搭设方案

1、搭设构造参数

水平防护每30m搭设一层,采用钢管、扣件、竹跳、竹编板、钢丝绳、安全网等进行搭设,挑出建筑

物外最远距离4000mm,挑杆间距1000mm,端部反挑高度2000m,挑出部分水平封闭用竹跳板和密目式安全网进行封闭,端部竖向封闭采用5mm厚竹编板和安全网进行封闭,具体示意图:

2、搭设顺序:

悬挑杆、锚环固定—→内侧水平系杆—→撑杆—→外侧水平系杆—→拉绳—→护栏—→脚手板防护层—→验收

3、作业要求

(1)作业人员为专业外架工,持证上岗。

(2)施工前,对全体操作人员作技术安全交底。

(3)搭设过程中,搭设区域下方要拉线警戒,专人监护,禁止搭设期间人员通过。

(4)外架作业人员在作业过程中必须佩戴好安

全带、安全帽,正确使用好个人防护用品。作业过程严格按搭设顺序、安全操作要求进行施工作业。配备辅助人员配合作业,保障外架作业人员安全。在此期间,项目部专职安全员全程旁站监督、指导作业过程。

(5)搭设完毕由项目部组织内部验收,报请现场监理部验收,合格后方可投入使用。

4、使用要求及维护

(1)在使用过程中禁止下列违章作业:

1)堆放施工材料,利用脚手架吊物;

2)在脚手架上推车;

3)任意拆除和移动脚手架上的杆件及松动扣件螺帽;

4)任意拆除支撑、拉绳;

5)在脚手架外往下抛物;

(2)定期巡视检查,发现问题,要立即查明原因、即时整改。

1)经常检查各扣件是否松动,杆件是否滑移;

2)检查防护层、护栏是否完好,如有损坏要立即更换;

3)检查拉绳是否松动完好;

4)检查安全网是否完好,如有漏扎的要即时扎好,有空洞的要更换;

(3)经常清理防护上垃圾,保持架体整洁;

(4)配置足够的灭火器,做好消防工作。

5、防护架拆除时安全措施

(1)拆架前,全面检查待拆脚手架,根据检查结果,拟订出作业计划,报请批准,进行技术交底后才准工作。

(2)架体拆除前,必须察看施工现场环境,包

括架空线路、外脚手架、地面的设施等各类障碍物、地锚、连墙杆及被拆架体各吊点、附件、电气装置情况,凡能提前拆除的尽量拆除掉。

(3)拆架时应划分作业区,周围设绳绑围栏或竖立警戒标志,地面应设专人指挥,禁止非作业人员进入。

(4)拆除时要统一指挥,上下呼应,动作协调,需解开与另一人有关的扣件时,应先通知对方采取防范措施,以防坠落。

(5)所有的脚手板,应自外向里竖立搬运,以防脚手板和垃圾物从高处坠落伤人。每天拆架下班时,不留隐患部位。

6、验算

(1)、本脚手架荷载由钢丝绳承受。

(2)、本防护架的传力顺序为:脚手架上荷载

通过竹跳板传给水平挑杆,再通过水平挑杆传给大横杆,最后大横杆传给钢丝绳。

(3)、脚手架验算:

6.1、水平挑杆AB,立杆BC和斜杆AC,组成一个三角防护架,自身稳定性好,由于钢管的抗拉和承压能力较好,故AC杆和BC杆可忽略验算,仅考虑水平挑杆的抗弯能力,钢丝绳BD和ED的验算其抗拉能力,DF绳仅作为安全绳不参加整个架体的验算。

6.2、计算如下

6.2.1、荷载计算:

取1米为一个计算单元,

F1——立杆BC自重,立杆上三道大横杆自重,立杆上剪刀撑自重,扣件自重,竹边板和安全网自重,以及斜杆AC自重之和。

q2——水平挑杆上脚手板和安全网自重及水平挑

杆自重之和。

q3——水平架上活荷载。

F4——水平挑杆中间一道大横杆及扣件之和。

6.2.2、验算AB杆

q2=[0.35(KN/m2)+0.01(KN/m2)]×1米

=0.36KN/m

(其中脚手板自重0.35KN/m2,安全网自重为0.01 KN/m2)

F4=38.4N/m×1m+13.2N×1=51.6N

q3=0.5×1=0.5KN/m (架上活荷载取

0.5KN/m2)

杆件内力计算:

计算杆件的最大弯矩M=Kmql2(Km查结构计算手册表得到:恒载:Km=0.07;活载:Km=0.096;)M最大
