空气处理机组选择计算说明
AHU空气处理机组选型手册
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）。
风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——908.8mm 40W——1213.6mm 11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
12．在对噪音要求较高的场合，一般会配置900mm长的消声段，舒适性场合一般选用孔板+玻璃棉形式的消声器，净化场合采用微穿孔的消声器。
13．风阀执行器开关量2.常用组合形式2.1机组按结构形式可分为：卧式，立式，吊顶式。
按用途分可分为：普通舒适性机组，净化机组等；3.按不同使用场合常用的功能组合按使用场合，AHU可分为：1)舒适性的场合2)工业净化行业3)生化净化行业4)化工行业5)烟草工业6)纺织工业7)汽车工业8)热回收的应用9)除湿机的应用10) 大温差空气处理机组11) 干燥天气的地区3.1舒适性AHU舒适性的AHU服务对象为人，功能类似于家用空调。
最主要的功能为调节空气的温度，对空气进行制冷、加热，简单的过滤及低要求的湿度调节。
空气处理机组.
空气处理机组选型报价 • 立、卧式空气处理机组18000m3/H以下的 为单台风机，18000以上的多为2台风机。 如报价时要求与样本不一样，按非标产品报 价。
新风换气机组选型报价
• 新风换气机又称为热回收机组，分为吊顶式、 立式、卧式。热回收形式有三种：板翅式、 转轮式、热管式。常说的新风换气机是吊顶 板翅式。 • 吊顶式新风换气机风量从300～8000m3/h， 风压从90～300Pa，只需按风量报价。如 果给出的参数有冷热量时，按带表冷器的新 风换气机报价。
例如：
序 号
1
名称
规格型号
技术参数
BFPX12IWSZ型 12000m3/h 550Pa 4KW 冷量:168KW 热量:179KW
单价（元）
卧式新风机组
FP120W
11600
2
卧式新风机组
FP160W
空气处理机组选型报价
• 空气处理机组分为吊顶式、立式、卧式三种， 报价选型的基础是公司样本。 • 吊顶式空气处理机组风量从1000～ 16000m3/h，风压一般在200～400Pa之 间。 • 3000m3/h以下的空气处理机多选用1台风 机，如FP10D、FP20D、FP30D。 3000m3/h以上的多选用两台风机的，如 FP20*2D、FP25*2D、30*2D等 。
3、空调系统组成
• 空调系统主要由以下几部分组成： ①工作区(或居住区)。通常是指空气调节系统 所控制范围的工作区域或生活区域，在此空间内， 应保持所要求的室内空气参数。 ②空气的输送和分配部分。主要是指输送和分 配空气的送、回风机，送风管，送、回风口等设备 组成。 ③空气的处理部分。是指按照对空气各种参数 的要求，对空气进行过滤净化、加热、冷却、加湿、 减湿等处理的设备。 ④空气处理所需的辅助设备。这部分设备指的 是为空调系统提供冷量和热量的设备，如锅炉房、 冷冻站、冷水机组等。
AHU空气处理机组选型手册
目录1．如何确定机组型号2．AHU定义及常用场合功能排布3．各种功能段使用介绍第一部分如何确定机组型号1．箱体（客户有要求的除外）2．机组高度2300mm及以下，整机运输；机组高度23mm以上，散件运输。
当机组总高模数大于等于25或宽度模数大于25时，底座槽钢采用100mm，其余均为80mm。
3．表冷器选型表冷选型出水温度偏差±℃范围内水阻在110KPa以内（水阻太大时可将盘管前后分级，或左右分）迎面风速>s时,要加挡水板（在湿度较大的地区，如广州、深圳等地，建议冷盘管迎面风速高于s时，即加装挡水板）选盘管时冷量需乘以的安全系数4．风机选型机组全压>1200Pa时，选用后倾风机风机出风口风速：直接出风风机，风口风速≤13m/s不直接出风风机，风口风速≤15m/s电机极数的选择：风机转速<600r/min，选用6极电机风机转速600--3000r/min，选用4极电机风机转速>3000r/min，选用2极电机无蜗壳风机：必须找厂家选型，无涡壳风机功能段排布上均流在风机段之前。
对于风机电机直联的注意一般都要配变频电机。
5．机组带转轮除湿机的，一般转轮除湿段和机组前后功能段都是通过帆布软接，注意前后预留中间段，帆布软接一般是根据现场情况配，工厂不带。
6．所有的加湿器都要加接水盘，高压喷雾和喷淋还要加装挡水板和开门。
喷淋前后都要预留中间段，并且开门。
喷淋段本身也要开门。
7．没有特殊要求不允许机组配置外置板式加袋式共滑道。
8．如果要装压差计，初中效不能同框架或者滑道。
9．加湿出风段在一起时，出风段需要设置门。
10．机组配置紫外线灯的，注意机组的宽度是否大于紫外线灯的长度。
不同规格紫外线灯的长度：20W——604mm 30W——40W——11．湿膜加湿分直排水和循环水两种，我们通常采用的是直排水的。
湿膜在功能段上作为加湿用还是作为挡水板是有区别的，所以报价及EOF中要明确。
空气处理机组
空气处理机组选型报价
• 空气处理机组分为吊顶式、立式、卧式三种， 报价选型的基础是公司样本。 • 吊顶式空气处理机组风量从1000～ 16000m3/h，风压一般在200～400Pa之 间。 • 3000m3/h以下的空气处理机多选用1台风 机，如FP10D、FP20D、FP30D。 3000m3/h以上的多选用两台风机的，如 FP20*2D、FP25*2D、30*2D等 。
FP系列空气处理机组
• 空调机组左右式的确认 • 顺气流方向站立进风端（即面对进风口），进出水 管在左侧为左式，反之为右式。 • 机组特点： 1、箱体结构简洁牢固，可维修性强，采用薄型设计， 可吊装于天花板之内，节省空间。 2、吊顶机组采用外转子电机风机，具有结构紧凑、 低振动、低噪音运行的特点。 3、可用于新风工况或空调回风工况。 • 广泛用于宾馆、写字楼、医院、机场等空调工程 中。
机组组成
• 箱体 • 机组为双层板结构，其内外板均采用进口静电粉 末喷涂处理， • 漆层牢固耐腐蚀。中间填以聚氨酯或聚苯乙烯绝 热材料。 • 特殊要求 • 根据用户的需要可提供其他种类的过滤器，增加 自动控制功能， • 控制项目有；变风量控制，温度控制、湿度控制、 防冻控制等。
2、空调系统概述
• 空调系统即空气调节系统，就其功能而言，可以分为 工艺性空调和舒适性空调两种。 • 工艺性空调是指在生产和科学实验时，其工作过程需 在特定受控的空气环境中进行，以确保产品质量和科 学实验结果。这种满足空气环境的工程技术称之为工 艺性空调。 • 舒适性空调一般指为满足人的生理需要，使人感到舒 适的空气处理技术。一般情况下，办公楼、住宅、医 院、商场等建筑物所应用的空调均属于舒适性空调。 舒适性空调虽然对环境温度、湿度等也有要求，但对 这些参数的允许波动范围并不像工艺性空调那样严格。
空气处理过程

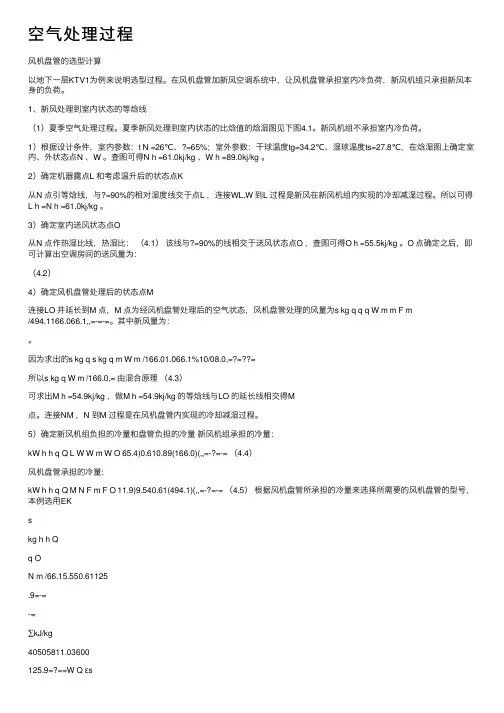

空⽓处理过程风机盘管的选型计算以地下⼀层KTV1为例来说明选型过程。
在风机盘管加新风空调系统中，让风机盘管承担室内冷负荷，新风机组只承担新风本⾝的负荷。
1、新风处理到室内状态的等焓线（1）夏季空⽓处理过程。
夏季新风处理到室内状态的⽐焓值的焓湿图见下图4.1。
新风机组不承担室内冷负荷。
1）根据设计条件，室内参数：t N =26℃、?=65%；室外参数：⼲球温度tg=34.2℃、湿球温度ts=27.8℃，在焓湿图上确定室内、外状态点N 、W 。
查图可得N h =61.0kj/kg 、W h =89.0kj/kg 。
2）确定机器露点L 和考虑温升后的状态点K从N 点引等焓线，与?=90%的相对湿度线交于点L ，连接WL,W 到L 过程是新风在新风机组内实现的冷却减湿过程。
所以可得L h =N h =61.0kj/kg 。
3）确定室内送风状态点O从N 点作热湿⽐线，热湿⽐：（4.1）该线与?=90%的线相交于送风状态点O ，查图可得O h =55.5kj/kg 。
O 点确定之后，即可计算出空调房间的送风量为：（4.2）4）确定风机盘管处理后的状态点M连接LO 并延长到M 点，M 点为经风机盘管处理后的空⽓状态，风机盘管处理的风量为s kg q q q W m m F m/494.1166.066.1,,=-=-=。
其中新风量为：。
因为求出的s kg q s kg q m W m /166.01.066.1%10/08.0,=?=??=所以s kg q W m /166.0,= 由混合原理（4.3）可求出M h =54.9kj/kg ，做M h =54.9kj/kg 的等焓线与LO 的延长线相交得M点。
连接NM ，N 到M 过程是在风机盘管内实现的冷却减湿过程。
5）确定新风机组负担的冷量和盘管负担的冷量新风机组承担的冷量：kW h h q Q L W W m W O 65.4)0.610.89(166.0)(,,=-?=-= （4.4）风机盘管承担的冷量:kW h h q Q M N F m F O 11.9)9.540.61(494.1)(,,=-?=-= （4.5）根据风机盘管所承担的冷量来选择所需要的风机盘管的型号，本例选⽤EKskg h h Qq ON m /66.15.550.61125.9=-=-=∑kJ/kg40505811.03600125.9=?==W Q εs.1240,=?=ON MO F m W m h h h h q q --=,,风机盘管，型号为EKCW1400AT ，两台。
两管制 空气处理机组 主要参数
两管制空气处理机组主要参数

空气处理机组是一种用于调节室内空气质量的设备，其中两管制空气处理机组是一种常见的类型。
它通常包括制冷系统、加热系统、通风系统和空气过滤系统等。
在使用之前，我们需要了解其主要参数，以便更好地掌握其工作原理和性能。
下面是两管制空气处理机组的主要参数：
1. 冷却能力：指机组在制冷状态下的冷却能力，通常以英里每小时（BTU/h）或千瓦（kW）为单位。
这个参数决定了机组可以处理的空气量和制冷效果。
2. 加热能力：指机组在加热状态下的加热能力，通常以英里每小时（BTU/h）或千瓦（kW）为单位。
这个参数决定了机组可以提供的加热功率。
3. 风量：指机组在运行时的风量，通常以立方米每小时（m/h）或立方英尺每分钟（CFM）为单位。
这个参数决定了机组可以处理的空气量和通风效果。
4. 噪音：指机组在运行时产生的噪音水平，通常以分贝（dB）为单位。
这个参数决定了机组是否适合在噪音敏感的环境中使用。
5. COP：指机组的制冷性能系数，通常是制冷输出功率与能源消耗之比。
这个参数决定了机组的制冷效率。
6. 空气过滤效率：指机组的空气过滤系统可以过滤掉的颗粒物和污染物的大小和种类。
这个参数决定了机组可以提供的室内空气质量。
7. 控制方式：指机组的控制方式，通常包括手动控制、计算机
控制和远程控制等。
这个参数决定了机组的使用便利性和自动化程度。
以上是两管制空气处理机组的主要参数，这些参数可以帮助我们更好地了解和选择机组。
