2021年用arcgis做高程坡度坡向分析(等高线)
gis制作高程坡度坡向分析图
1、打开gis 点击“启动”-显示设备“正在运行”-点击“确定”
2、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编辑器-开始编辑
6、打开新建图层的属性表-删除<=0的数据
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
8、选择工具箱-3D分析-转换-由TIN转为栅格
9、添加外框线文件
10、选择spatial 分析工具-提取分析-按俺膜提取
12 坡度分析：选择spatial 分析工具-表面分析-坡度分析
13坡向分析：选择spatial 分析工具-表面分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg格式
PS注：由于lz直接将整个CAD导入GIS做的分析导致有一些高程点不准确,最好是直接在cad里的高程点另存为一个文件,导入GIS制作,数据更为准确一些。
gis制作高程、坡度、坡向分析图

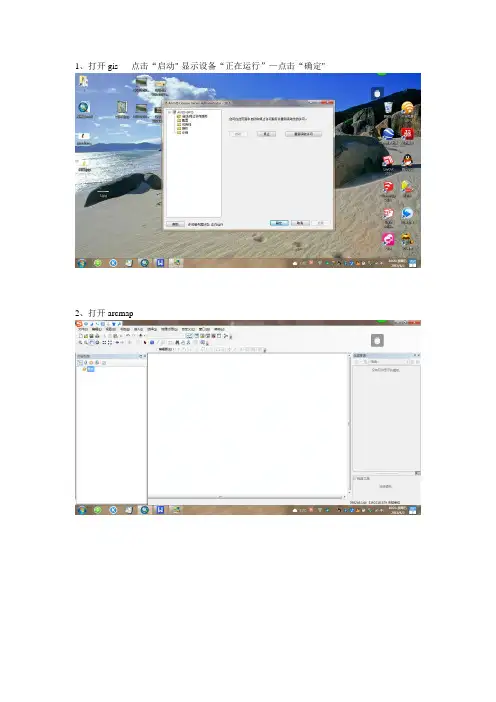

1、打开gis 点击“启动"-显示设备“正在运行”—点击“确定"
2、打开arcmap
3/添加数据添加“CAD地形图”—“添加”
4、打开工具箱-选择“数据管理工具"—选择“要素”—“要素转点"
5、点击编辑器—开始编辑
6、打开新建图层的属性表—删除<=0的数据
7、打开工具箱-3D分析工具-数据管理—TIN—创建TIN
8、选择工具箱-3D分析-转换—由TIN转为栅格
9、添加外框线文件
10、选择spatial 分析工具—提取分析-按俺膜提取
12 坡度分析: 选择spatial 分析工具—表面分析—坡度分析13坡向分析：选择spatial 分析工具-表面分析—坡向分析
14 选择“文件”-“导出地图”存储为jpeg格式
PS注:由于lz直接将整个CAD导入GIS做的分析导致有一些高程点不准确，最好是直接在cad里的高程点另存为一个文件,导入GIS制作，数据更为准确一些。
如何在ArcGIS中利用谷歌高程进行坡度分析
如何在ArcGIS中利用谷歌高程进行坡度分析水经注GIS 2017-09-18 11:05:01高程、坡度和坡向是小班中非常重要的因子，坡度对水土保持规划设计具有决定性的作用，是土地利用规划和治理措施配置首先要考虑的因素。
这里将以“小金县”为例，说明如何利用谷歌高程地形数据对坡度进行分析。
在万能地图下载器中，在软件左上方点击“高程”数据类型可以切换到谷歌在线高程，在软件的右上方点击“区划”可以选择“中国\四川省\阿坝藏族羌族自治州\小金县”显示行政区划和“下载”按钮，点击“下载”按钮会显示“新建任务”对话框。
在“新建任务”对话框中，必须选择需要下载的高程级别，对于高程而言一般选择第11到15级，这里以第15级为例。
点击“导出设置”按钮会显示“导出设置”对话框，可以为高程设置导出参数。
在“导出设置”对话框中，选择坐标投影为“西安80高斯投影”，勾选“边界范围裁剪”选项并设置背景透明。
完成设置之后，点击“确定”完成导出参数设置。
新建任务后，会自动显示“下载列表”，在下载过程中或下载完成后，都可以查看任务的下载状态和下载结果。
下载完成之后，默认会自动打开下载结果，如下图所示。
启动ArcMap后，点击“添加数据”按钮，在显示的“添加数据”对话框中，点击“连接到文件夹”按钮，可以选择数据所在目录。
在“连接到文件夹”对话框中，选择“D:\SGDownload\小金县\小金县_大图\L15”文件夹，点击“确定”完成后会显示高程数据文件。
选择“小金县.tif”文件后，点击“添加”按钮即可打开高程文件。
小金县的高程文件在ArcMap中打开后，效果如下图所示。
要基于高程数据进行坡度分析，需要在ArcMap开启扩展模块，选择“自定义\扩展模块”菜单可以选择需要开启的扩展模块。
选择“3D Analyst”和“Spatial Analyst”模块，即可开启ArcGIS的3D分析和空间分析功能。
点击“ArcToolbox”按钮，可以打开ArcGIS的GIS分析工具箱。
gis制作高程、坡度、坡向分析图之欧阳道创编
1、打开gis 点击“启动”-显示设备“正在运行”-点击“确定”
时间：2021.03.06 创作：欧阳道
3、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编辑器-开始编辑
6、打开新建图层的属性表-删除<=0的数据
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
8、选择工具箱-3D分析-转换-由TIN转为栅格
9、添加外框线文件
10、选择spatial 分析工具-提取分析-按俺膜提取
12 坡度分析：选择spatial 分析工具-表面分析-坡度分析
13坡向分析：选择spatial 分析工具-表面分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg格式
PS注：由于lz直接将整个CAD导入GIS做的分析导致有一些高程点不准确，最好是直接在cad里的高程点另
存为一个文件，导入GIS制作，数据更为准确一些。
gis制作高程、坡度、坡向分析图
1、打开gis 点击“启动”-显示设备“正在运
行”-点击“确定”
2、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编辑器-开始编辑
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
8、选择工具箱-3D 分析-转换-由TIN 转为栅格
10、选择spatial 分析工具-提取分析-按俺膜提取
13坡向分析：选择spatial 分析工具-表面分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg 格式
PS 注：由于lz 直接将整个CAD 导入GIS 做的分析导致有一些高程点不准确，最好是直接在cad 里的高程点另存为一个文件，导入GIS 制作，数据更为准确一些。
利用等高线在arcgis里做坡度、坡向、起伏度的分析
利用等高线在arcgis里做坡度、坡向、起伏度的分析
在arcgis中中，进行如下操作：
1、创建TIN
打开3d analyst模块，利用creat /modify TIN---creat TIN from features命令（height source 选择高程字段），先将等高线转为TIN；
2、从TIN中创建栅格表面
打开3d analyst模块，利用convert---TIN to raster命令（attribute选择elevation，cell size自定义，若为大比例尺数据可以选择5或10，可以参考相关研究文献），生成栅格表面，即DEM；
（备注：矢量化的等高线必须比研究区的范围大些，创建TIN并生成Raster后，再用研究区边界来裁切，这样的DEM数据才能满足精度要求）
3、地形因子分析
打开3d analyst模块，利用surface analysis---slope命令，生成坡度数据；
打开3d analyst模块，利用surface analysis---aspect命令，生成坡向数据；
打spatial analyst模块，利用neighborhood tatistics命令进行邻域分析，先将statistic type设为最大值，输出栅格为A，再将statistic type设为最小值，输出栅格为B，利用raster calculator生成地形起伏度数据，公式为[A]-[B]；
以上的地形数据，可以根据需要进行reclassfy重分类处理，分类标准参考相关文献，就可以获取所需的地形因子统计数据。
制图时，用view---layout view，添加比例尺、指北针、图例，就可以整饰出图。
gis制作高程坡度坡向分析图
1、打开gis 点击“启动”-显示设备“正在运行”-点击“确定”
2、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开工具箱-选择“数据管理工具”-选择“要素”—“要素转点”
5、点击编辑器-开始编辑
6、打开新建图层的属性表-删除<=0的数据
7、打开工具箱-3D分析工具-数据管理-TIN-创建TIN
8、选择工具箱-3D分析-转换-由TIN转为栅格
9、添加外框线文件
10、选择spatial 分析工具-提取分析-按俺膜提取
12 坡度分析：选择spatial 分析工具-表面分析-坡度分析
13坡向分析：选择spatial 分析工具-表面分析-坡向分析
14 选择“文件”-“导出地图”存储为jpeg格式
PS注：由于lz直接将整个CAD导入GIS做的分析导致有一些高程点不准确，最好是直接在cad里的高程点另存为一个文件，导入GIS制作，数据更为准确一些。
gis制作高程、坡度、坡向分析图
1、打开gis 点击【1 】“启动”-显示装备“正在运行”-点击“肯定”
2、打开arcmap
3/添加数据添加“CAD地形图”-“添加”
4、打开对象箱-选择“数据治理对象”-选择“要素”—“要素转点”
5、点击编辑器-开端编辑
6、打开新建图层的属性表-删除<=0的数据
7、打开对象箱-3D剖析对象-数据治理-TIN-创建TIN
8、选择对象箱-3D剖析-转换-由TIN转为栅格
9、添加外框线文件
10、选择spatial 剖析对象-提取剖析-按俺膜提取
12 坡度剖析：选择spatial 剖析对象-概况剖析-坡度剖析13坡向剖析：选择spatial 剖析对象-概况剖析-坡向剖析
14 选择“文件”-“导出地图”存储为jpeg格局
PS注：因为lz直接将全部CAD导入GIS做的剖析导致有一些高程点不精确,最好是直接在cad 里的高程点另存为一个文件,导入GIS制造,数据更为精确一些。
41用已矢量化的等高线在arcgis里做坡度、坡向、起伏度的分析
在arcgis中中，进行如下操作：
1、创建TIN
打开3d analyst模块，利用creat /modify TIN---creat TIN from features命令（height source 选择高程字段），先将等高线转为TIN；
2、从TIN中创建栅格表面
打开3d analyst模块，利用convert---TIN to raster命令（attribute选择elevation，cell size自定义，若为大比例尺数据可以选择5或10，可以参考相关研究文献），生成栅格表面，即DEM；
（备注：矢量化的等高线必须比研究区的范围大些，创建TIN并生成Raster后，再用研究区边界来裁切，这样的DEM数据才能满足精度要求）
3、地形因子分析
打开3d analyst模块，利用surface analysis---slope命令，生成坡度数据；
打开3d analyst模块，利用surface analysis---aspect命令，生成坡向数据；
打spatial analyst模块，利用neighborhood tatistics命令进行邻域分析，先将statistic type设为最大值，输出栅格为A，再将statistic type设为最小值，输出栅格为B，利用raster calculator 生成地形起伏度数据，公式为[A]-[B]；
以上的地形数据，可以根据需要进行reclassfy重分类处理，分类标准参考相关文献，就可以获取所需的地形因子统计数据。
制图时，用view---layout view，添加比例尺、指北针、图例，就可以整饰出图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
*欧阳光明*创编2021.03.07 用ArcMap9.x 做地形分析：高程、坡度、坡向
欧阳光明（2021.03.07）
来源：刘秀的日志
导入成功之后把cad文件图层下面的，除了Polyline，其他全部右键移除
打开创建TIN工具
在输入要素类，选PolyLine图层，选择Elevation字段，开始生成TI N
创建储存位置，确定
正在生成TIN
在图层上右击，属性，进行调整
问题解决
出现上面情况，可用如下办法解决，步骤如下：
1、按照最开始方式打开(添加数据)，选择该CAD图层下的Polyline
图层，右键--数据--导出数据--确定，导出完毕--确定，删除CAD 整个图层；
2、创建TIN数据，按上面步骤依次进行即可。
*欧阳光明*创编2021.03.07。
