AWA6228型多功能声级计使用说明

合集下载

AWA6228+三分之一OCT说明书

目录1. 概述 (1)2. 主要性能指标 (1)3. 软件使用 (1)3.1 1/3 OCT列表界面 (2)3.2 1/3 OCT图形界面 (5)3.3 1/3 OCT 醒目界面 (6)4 测量 (6)图表图3-1 列表1界面 (2)图3-2 列表2界面 (3)图3-3 列表3界面 (3)图3-4 图形界面 (5)图3-5 醒目界面 (6)1. 概述AWA6228+多功能声级计安装了1/3 OCT分析软件后可以对噪声进行频谱分析。

本章介绍了1/3 OCT分析软件的主要性能及使用方法。

2. 主要性能指标2.1主要功能：1/3倍频程频谱分析、积分测量2.2频率计权：并行A 、C、Z、B、D、T、U2.3时间计权：并行F、S2.4级线性范围：大于90 dB，1档量程2.5滤波器类型：并行(实时)倍频程，G=103/102.6滤波器中心频率：12.5Hz、16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1kHz、1.25kHz、1.6kHz、2kHz、2.5kHz、3.15kHz、4kHz、5kHz、6.3kHz、8kHz、10kHz、12.5kHz、16kHz、20kHz共33个中心频率点2.7主要测量指标：频带瞬时声压级(L p)、频带最大声压级(Max)、频带最小声压级(Min)、频带等效连续声压级(L eq,T)2.8实时分析：同时完成各中心频率点、SPL（A）、SPL（C）、SPL（Z）、SPL（B）、SPL（D）、SPL（T）、SPL（U）、的计算2.9积分时间：1s到99h59m59s任意设置2.10符合标准：GB/T 3785-2010 1级/ IEC 61672:2002 Class 1GB/T 3241-2010 1级/ IEC 61260:1995 Class 12.11数据存贮：最多1664组2.12测量界面：列表界面、图形界面和醒目界面2.13显示分辨率：醒目下0.01 dB，其他界面0.1 dB3.软件使用将LR6（AA）电池装入电池盒或接入外接5V电源，按键2秒12以上后放开，仪器进入开机界面，接着进入主菜单。

AWA6228型多功能声级计使用说明

AWA6228型多功能声级计使用说明1.前言AWA6228型多功能声级计是一种用于测量环境中声音强度的仪器。

它可以广泛应用于工业、环境、建筑、交通等多个领域，用于评估噪音对人体健康和环境的影响。

本使用说明将详细介绍AWA6228型多功能声级计的特点、使用方法以及相关注意事项。

2.基本特点-宽频率测量范围：从31.5Hz到8kHz。

-高精度：测量精度为±1.5dB。

-高分辨率：分辨率为0.1dB。

-大屏幕显示：内置4.3英寸彩色液晶屏幕，显示直观、清晰。

-多种测量模式：支持瞬时测量、最大值测量、平均测量等多种模式。

-内置存储：可存储多组数据，并支持通过USB接口进行数据传输。

-便携设计：手持式设计，易于携带和操作。

3.使用方法3.1打开与关闭-打开：按下仪器顶部的开关按钮并保持按住，直到屏幕亮起。

-关闭：按住仪器顶部的开关按钮，直到屏幕关闭。

3.2测量模式选择-连续测量模式：按下仪器顶部的"测量模式"按钮，直到屏幕显示"连续测量"。

-最大值测量模式：按下仪器顶部的"测量模式"按钮，直到屏幕显示"最大值"。

-平均测量模式：按下仪器顶部的"测量模式"按钮，直到屏幕显示"平均值"。

3.3测量操作-定位：在需要测量的位置进行定位，确保仪器与声源的距离保持一致。

-测量：按下仪器顶部的"启动/停止"按钮，屏幕将显示当前测得的声级值。

-存储测量结果：按下仪器顶部的"存储/传输"按钮，屏幕将显示存储成功的消息。

4.注意事项-在测量之前，应确保仪器已经校准过。

如果未校准或校准过时，测量结果可能会产生偏差，影响测量的准确性。

-在测量过程中，应尽量避免与仪器直接接触，并保持一定的距离，以防止仪器自身引起的噪声对测量结果的影响。

-在测量过程中，应确保仪器的麦克风部分与要测量的声源保持垂直，并尽量避免遮挡，以保证测量结果的准确性。

AWA6228型多功能声级计操作规程

AWA6228型多功能声级计操作规程1.参数设置用户第一次使用仪器时应按测量要求设置测量时间、统计用频率计权等相关系统参数，系统参数设置好后，仪器会自动记录下来，下次再用时自动调入。

按下仪器的电源开/复位键，移动光标到“设置”菜单上，按确定键进入参数设置。

在测量界面下按下设置键也可直接进入参数设置。

注意：启动测量时不能进入参数设置。

1.1日历时钟调整进入参数设置后，将光标移到调整日历时钟处按确定键，就进入日历时钟调整界面。

1.2测量时间设置进入参数设置界面下，可以将光标移到测量时间的h,m,上。

用参数键可以任意设置测量时间，也可按确定键分档选取测量时间。

T=00h00m00表示测量时间无限制（手动）直到积分结果大到超出范围为止。

分档的测量时间有：00h00m00、00h00m10、00h01m00、00h05m00、00h10m00、00h20m00、00h30m00、01h00m00、02h00m00、04h00m00、08h00m00、16h00m00、24h00m00.测量时间应按测量标准的要求进行设定，下次开机使用上次设置的测量时间。

1.3组名(测点名称)输入及选择仪器内部可以保存64个组名供用户测量过程中选用及修改，还可以预存256个组名，这256个组名保存在FLASHRAM中，需要通过计算机才能写入。

用户可在所有组名列表显示界面中将其调入到组名中，每个只能按顺序调入64个。

如果没有预存组名或已将预存组名调完，则仪器会自动生成64个不重复的组名。

用户可以为每个测量结果选择组名，组名也就是测点名称，它可由用户任意输入，最多14个字符。

进入设置界面，将光标移到“组名：”处，按下确定键进入组名编辑界面第一行显示当前组名，反白显示处表示当前输入光标的位置；中间是可选字符区；最下一行是输入方法菜单。

组名可以由用户任意输入英文或中文，当最下一行提示“英文”时表示当前为英文输入状态。

用户按光标键可以移动可选字符区的光标，当移到需要选取的字符上时，按确定键可以选中此字符，被选中字符代替第一行输入光标位置处的字符。

AWA6228多功能声级计使用说明书

蓝博实验室仪器作业指导书（LBZY-024）AWA6228型多功能声级计作业指导书编制：王剑审核：蒋萍批准：李星1.1工作环境条件工作温度：-10～50℃，相对湿度：20％～90％。

测量应在无雨雪、无雷电的天气，风速为5m/s以下时进行。

1.2 参数设置：按下仪器开/复位键，移动光标到“设置”菜单上，按确定键进入参数设置。

1.2.1日历时钟调整将光标移到调整日历时钟处按确定键调整。

每月至少让仪器开机工作8小时以上，以便为内部后备电池充电，确保时钟显示的准确性。

1.2.2测量时间设置将光标移到测量时间的h,m,s上。

用参数键任意设置测量时间。

1.2.3组名(测点名称)输入及选择将光标移到“组名”处，按下确定键进入组名(测点名称)编辑界面，为每个测量结果编辑不同的组名(测点名称)，任意输入英文或中文。

1.2.4统计用频率计权的选择在启动分析统计之前，可以改为对所需频率计权或时间计权进行统计分析1.2.5 LCD显示对比度调节主菜单下按下参数键对LCD显示器的对比度大小进行调节，也可进入参数设置菜单，将光标移到“对比度”上，按参数键进行调节。

1.3 噪声测量：1.3.1噪声单次测量：①按标准要求在参数设置界面下设定好测量时间, 根据需要设定好统计用频率计权、组名、打印功能、短信发送、启动方式等参数；②进入测量菜单，将光标移到显示器最后一行的菜单条上，将第一个菜单项改为“噪声”，第二个菜单项改为“单次”，进入单次测量界面，按下启动/暂停键开始测量。

仪器启动测量后同时计算的所有测量指标，可在不同的显示内容和显示模式下切换；③测量过程中按下启动/暂停键可暂停测量，按输出键可停止测量并保存当前测量结果；如果需停止测量并清除当前测量结果，按删除键；如果需继续测量，可以再按启动/暂停键；④第二次测量时，如果相关系统参数一致，可直接按“启动/暂停”开始测量。

1.3.2二十四小时自动监测①根据需要设定好测量时间、统计用频率计权、组名等参数，检查并调整时钟。

AWA6228+OCT说明书

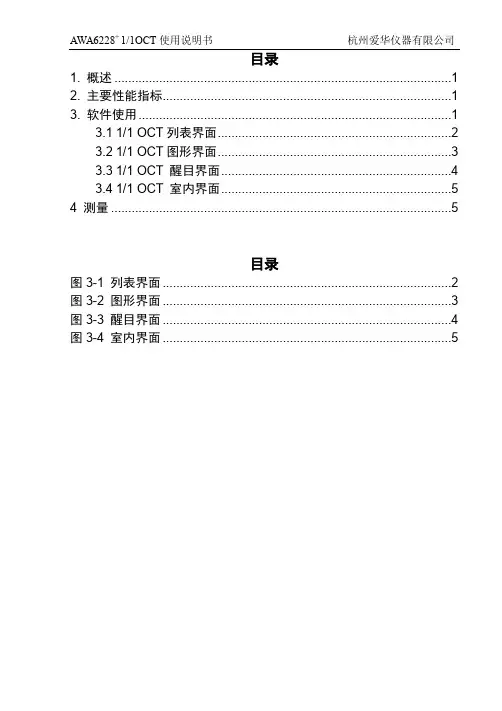

目录1. 概述 (1)2. 主要性能指标 (1)3. 软件使用 (1)3.1 1/1 OCT列表界面 (2)3.2 1/1 OCT图形界面 (3)3.3 1/1 OCT 醒目界面 (4)3.4 1/1 OCT 室内界面 (5)4 测量 (5)目录图3-1 列表界面 (2)图3-2 图形界面 (3)图3-3 醒目界面 (4)图3-4 室内界面 (5)1. 概述AWA6228+多功能声级计安装了1/1 OCT分析软件后可以对噪声进行频谱分析。

本章介绍了1/1 OCT分析软件的主要性能及使用方法。

2. 主要性能指标2.1主要功能：1/1倍频程频谱分析、积分测量2.2频率计权：并行A 、C、Z2.3时间计权：并行F、S2.4级线性范围：大于90 dB，1档量程2.5滤波器类型：并行(实时)倍频程，G=103/102.6滤波器中心频率：16 Hz、31.5 Hz、63 Hz、125 Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz、16 kHz2.7主要测量指标：频带瞬时声压级(L p)、频带最大声压级(Max)、频带最小声压级(Min)、频带等效连续声压级(L eq,T)、噪声评价数NR。

2.8实时分析：同时完成各中心频率、SPL（A）、SPL（C）和SPL（Z）的计算2.9积分时间：1s到99h59m59s任意设置2.10符合标准：IEC 61672:2002 Class 1，GB/T 3785-2010 1级IEC 61260:1995 Class 1，GB/T 3241-2010 1级2.11数据存贮：最多3328组2.12测量界面：列表界面、图形界面、醒目界面和室内界面2.13显示分辨率：0.1 dB，醒目下0.01 dB3.软件使用将LR6（AA）电池装入电池盒或接入外接5V电源，按1下方是存储空间的状态条，黄色为已使用。

按键，系统参数恢复到缺省值。

按键，时间计权由当前的F档改为S档。

AWA6228型多功能声级计操作规程

AWA6228型多功能声级计操作规程一、适用范围AWA6228型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器，可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域，完成环境噪声测量、声功率级测量、机器设备噪声测量以及建筑声学测量。

二、操作步骤1、声级计校准（1）将AWA6221型声级校准器接在声级计传声器上，按下声校准器面板上的“ON/OFF”键开机。

（2）声级计按下“复位/开机”键开机，按“→”键至“校准”，按确定键进入校准菜单，移动光标至校准菜单最下面一行的“校准”按钮条，按确定键开始校准。

校准菜单最下面一行是屏幕按钮条，有查阅（查看校准记录）、校准（启动声校准）、应用（将校准结果保存起来，并在以后的测量中使用新的灵敏度级）、修改（对自由场修正量、传声器灵敏度级、校准声压级进行修改）四个按钮条。

注意：传声器串号、机号、自由场修正值均在出厂时设定好，不能修改。

（3）校准完后，移动光标至校准菜单最下面一行的“应用”按钮条，按确定键记录校准结果。

（4）校准完后，即可进行噪声测量。

2、测量噪声（1）设置①开机后屏幕显示主菜单，此时光标停在“测量”上，按“→”键，使光标停在“设置”上，按（确定）键进入设置菜单，此时光标停在“调整日历时钟”上，按确定键进入日历时钟设置，按“→”、“←”移动光标，按“▼”、“▲”键修改日历时钟，完成后按“C”返回上一级菜单。

②在设置菜单下，按“→”、“←”移动光标，按“▼”、“▲”键可修改测量时间、组名、组名选取方式。

③在设置菜单下，按“设置”键进入打印设置，按“→”、“←”移动光标，按“▼”、“▲”键可修改打印功能（自动、手动）、打印模式（有图、无图）等，设置完毕后按“C”键返回上一级菜单。

（2）在主菜单下，按“→”、“←”移动光标到“测量”上，按确定键进入测量菜单，右上角显示准备，按下“△/Ⅱ”启动/暂停键开始测量，测量完后自动保存，按“C”返回主菜单。

AWA6228多功能声级计使用说明书.

蓝博实验室仪器作业指导书(LBZY-024AWA6228型多功能声级计作业指导书编制:王剑审核:蒋萍批准:李星1.1工作环境条件工作温度:-10~50℃,相对湿度:20%~90%。

测量应在无雨雪、无雷电的天气,风速为5m/s以下时进行。

1.2 参数设置:按下仪器开/复位键,移动光标到“设置”菜单上,按确定键进入参数设置。

1.2.1日历时钟调整将光标移到调整日历时钟处按确定键调整。

每月至少让仪器开机工作8小时以上,以便为内部后备电池充电,确保时钟显示的准确性。

1.2.2测量时间设置将光标移到测量时间的h,m,s上。

用参数键任意设置测量时间。

1.2.3组名(测点名称输入及选择将光标移到“组名”处,按下确定键进入组名(测点名称编辑界面,为每个测量结果编辑不同的组名(测点名称,任意输入英文或中文。

1.2.4统计用频率计权的选择在启动分析统计之前,可以改为对所需频率计权或时间计权进行统计分析1.2.5 LCD显示对比度调节主菜单下按下参数键对LCD显示器的对比度大小进行调节,也可进入参数设置菜单,将光标移到“对比度”上,按参数键进行调节。

1.3 噪声测量:1.3.1噪声单次测量:①按标准要求在参数设置界面下设定好测量时间, 根据需要设定好统计用频率计权、组名、打印功能、短信发送、启动方式等参数;②进入测量菜单,将光标移到显示器最后一行的菜单条上,将第一个菜单项改为“噪声”,第二个菜单项改为“单次”,进入单次测量界面,按下启动/暂停键开始测量。

仪器启动测量后同时计算的所有测量指标,可在不同的显示内容和显示模式下切换;③测量过程中按下启动/暂停键可暂停测量,按输出键可停止测量并保存当前测量结果;如果需停止测量并清除当前测量结果,按删除键;如果需继续测量,可以再按启动/暂停键;④第二次测量时,如果相关系统参数一致,可直接按“启动/暂停”开始测量。

1.3.2二十四小时自动监测①根据需要设定好测量时间、统计用频率计权、组名等参数,检查并调整时钟。

AWA6228说明书

AWA6228型多功能声级计多功能声级计使用说明书使用说明书目录录1.1.概述概述....................................................................................................................................................................4 2.2.主要特点主要特点............................................................................................................................4 3.3.主要性主要性主要性能指标能指标....................................................................................................................4 4.4.结构特征结构特征............................................................................................................................6 5.符号符号、、缩写定义................................................................................................................7 6.6.按键按键....................................................................................................................................................................9 7.主要显示界面....................................................................................................................9 7.1 7.1 主菜单主菜单............................................................................................................................9 7.2 7.2 测量界面测量界面........................................................................................................................9 7.2.1 7.2.1 噪声测量界面噪声测量界面..........................................................................................................10 7.2.1.1 7.2.1.1 单次测量界面单次测量界面......................................................................................................10 7.2.1.2 24小时自动测量界面小时自动测量界面..........................................................................................................................11 7.2.2 7.2.2 定位测量界面定位测量界面..........................................................................................................12 7.2.3 7.2.3 倍频程频谱分析界面倍频程频谱分析界面..............................................................................................13 7.2.3.1 OCT 列表界面列表界面........................................................................................................................................13 7.2.3.2 7.2.3.2 醒目界面醒目界面..............................................................................................................13 7.2.3.3 7.2.3.3 图形界面图形界面..............................................................................................................14 7.2.3.4 7.2.3.4 室内界面室内界面..............................................................................................................14 7.2.4 7.2.4 机场噪声测量界面机场噪声测量界面................................................................................................14 7.3 7.3 设置界面设置界面......................................................................................................................15 7.3.1 7.3.1 设置第设置第1页..............................................................................................................15 7.3.2 7.3.2 设置第设置第2页..............................................................................................................16 7.3.3 7.3.3 设置第设置第3页..............................................................................................................16 7.4 7.4 调阅界面调阅界面......................................................................................................................17 7.5 7.5 校准界面校准界面......................................................................................................................17 8．使用方法........................................................................................................................18 8.1 8.1 参数设置参数设置......................................................................................................................18 8.1.1 8.1.1 日历时钟调整日历时钟调整..........................................................................................................18 8.1.2 8.1.2 测量时间设置测量时间设置..........................................................................................................18 8.1.3组名组名((测点名称测点名称))输入及选择输入及选择....................................................................................................................18 8.1.4 8.1.4 组名的查看组名的查看..............................................................................................................19 8.1.5 8.1.5 统计用频率计权的选择统计用频率计权的选择..........................................................................................20 8.1.6 LCD 显示对比度调节显示对比度调节................................................................................................................................20 8.1.7 SMS 设置设置. (20)8.2 8.2 噪声单次测量噪声单次测量..............................................................................................................20 8.3 24小时自动监测小时自动监测..........................................................................................................................................21 8.4 8.4 噪声频谱分析噪声频谱分析..............................................................................................................21 8.5 8.5 机场噪声测量机场噪声测量..............................................................................................................21 8.6 8.6 数据调阅数据调阅......................................................................................................................21 8.6.1单次测量结果的调阅单次测量结果的调阅................................................................................................................................21 8.6.2 24小时自动监测结果的调阅小时自动监测结果的调阅..................................................................................................................22 8.6.3 OCT 分析结果的调阅分析结果的调阅................................................................................................................................22 8.7 8.7 数据打印数据打印......................................................................................................................22 8.7.1 8.7.1 单次测量结果的单组打印单次测量结果的单组打印......................................................................................23 8.7.2 8.7.2 单次测量结果的多组打印单次测量结果的多组打印......................................................................................23 8.7.3 24小时测量结果打印小时测量结果打印..............................................................................................................................23 8.7.4 8.7.4 统计统计统计、、累积分布图打印..........................................................................................25 8.8 8.8 校准校准..............................................................................................................................25 8.8.1 8.8.1 采用采用AWA6221AWA6221（（B ）进行声校准进行声校准..............................................................................................................25 8.8.2 8.8.2 用活塞发声器进行校准用活塞发声器进行校准..........................................................................................25 8.8.3 8.8.3 直接输入灵敏度级直接输入灵敏度级..................................................................................................25 8.9 GPS 定位测量定位测量................................................................................................................................................25 9 SD 卡大容量存贮功能卡大容量存贮功能......................................................................................................................................26 9.1 9.1 大容量数据存贮大容量数据存贮..........................................................................................................26 9.1.1 9.1.1 开机自检开机自检..................................................................................................................26 9.1.2 9.1.2 数据调阅及打印数据调阅及打印......................................................................................................26 9.1.3 9.1.3 数据记录数据记录..................................................................................................................27 9.2 9.2 录音及回放录音及回放..................................................................................................................27 9.2.1 9.2.1 录音录音..........................................................................................................................27 9.2.2 9.2.2 回放回放..........................................................................................................................27 9.3 U 盘功能盘功能........................................................................................................................................................27 9.4 9.4 其它注意事项其它注意事项..............................................................................................................28 1010．．测量范围及本机噪声修正..........................................................................................28 11. 11. 过载指示过载指示......................................................................................................................29 附录一附录一：：装箱清单装箱清单（（标准配置标准配置））......................................................................................30 附录二附录二:: GPS 定位系统简介定位系统简介................................................................................................................................31 附录三附录三指向性响应............................................................................................................32 附录四附录四自由场响应............................................................................................................33 附录五附录五延伸电缆的影响....................................................................................................34 附录六附录六滤波器衰减特性. (35)更改记录及版本更改记录及版本说明说明说明版本版本时间时间说明说明V1.0V1.0 20082008--8-1010V1.1V1.1 20082008--1010--1010 加入倍频程本机电噪声加入倍频程本机电噪声、、机场噪声测量功能及相关说明机场噪声测量功能及相关说明 V1.2V1.2 20092009--3-2020 加入等间隔启动方式及自动开启加入等间隔启动方式及自动开启、、自动关机功能自动关机功能 V1.3V1.3 20092009--6-1717 加入室内测量界面加入室内测量界面，，可以自动判定是否超过国标规定值可以自动判定是否超过国标规定值 V1.4V1.420092009--8-1加入时区设置加入时区设置、、指向设置指向设置，，GPS 定位信息中加入了经度定位信息中加入了经度、、纬度的方向纬度的方向V1.5V1.5 20092009--9-3030频谱分析下量程改为四档频谱分析下量程改为四档，，图形界面下加入峰值频率显示。

AWA6228型多功能声级计操作规程

AWA6228型多功能声级计操作规程1.前言2.准备工作2.1确保声级计电池充足，并且电源开关处于关闭状态。

2.2在测量前，确保声级计的麦克风是干净且无阻塞的。

2.3打开声级计盖板，检查并确认声级计的显示屏和按键是否正常工作。

3.开机与设置3.1打开声级计电源开关，等待仪器自检完成。

3.2根据需要，通过按键选择合适的声级计量程，并调整声级计的时间权重和频率权重。

3.3声级计默认设置为A频率权重、快速时间权重和最大量程。

如需更改设置，可参考声级计的用户手册进行操作。

4.测量操作4.1将声级计垂直放置于欲测量的位置，确保麦克风正对噪声源。

4.2观察声级计的显示屏，记录当前的声级读数。

4.3如需连续测量一段时间的声级，可使用声级计的存储功能或连接计算机通过USB接口进行数据记录。

5.校准和校验5.1定期进行声级计的校准和校验，以确保测量结果的准确性。

5.2校准声级计的最佳方式是使用标准声源进行比较测量。

校准过程需要按照声级计的用户手册中的指引进行操作。

5.3校验声级计的最佳方式是使用校验器进行检查。

校验器会发出特定的声音信号，声级计应当能够准确地测量到该信号。

6.注意事项6.1尽量避免在强烈的电磁辐射环境下使用声级计，以防止测量结果受到干扰。

6.2避免声级计的麦克风受到物体的遮挡，以确保噪声的测量准确。

6.3在测量过程中，尽量避免发出声音，以防止干扰声级计的测量结果。

7.结束测量测量结束后，及时关闭声级计电源开关，退出测量模式。

同时将声级计的麦克风盖板关闭，确保仪器的安全和使用寿命。

AWA6228+多功能声级计操作规程

*****AWA6228+多功能声级计操作规程发布日期：****有效版本：第*版第*次修订受控状态：受控受控号：****编制人：**审核人：**批准人：**修订页注：修订页用修订表的形式说明质量手册各部分修订状态。

受控质量手册的持有者应负责在收到修订页后立即将旧页换下。

1 目的规范使用AWA6228+多功能声级计，保证检测工作顺利进行和仪器正常状态。

2 适用范围本程序适用于AWA6228+多功能声级计的操作使用及维护。

3 职责操作人员按照本操作规程操作仪器，对仪器进行日常维护。

4 仪器性能4.1产品概述：AWA6228+型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器，是AWA6228系列的升级产品，测量范围超大，功能更强，功耗更低，并搭配彩屏液晶显示器。

A、C、Z三种并行（同时）的频率计权及F、S、I三种并行（同时）的时间计权，可以同时测量多种评价指标。

分析功能多，统计、积分、1/1 OCT、1/3 OCT、FFT和数字记录可以同步或异步启动。

低功耗、电池与外接电源自动切换功能的设计，以实现超长时间的持续测量。

4.2适用范围：该仪器可广泛应用在环境保护、劳动卫生、工业企业、科研教学等领域，完成环境噪声测量、声功率级测量、机器设备噪声测量以及建筑声学测量。

4.3适用标准：GB 3096-2008 声环境质量标准GB 10070-88 城市区域环境振动标准GB 12348-2008 工业企业厂界环境噪声排放标准HJ/T48-1999GB 22337-2008 社会生活环境噪声排放标准GB12523-90 建筑业场界噪声标准GB12523-2011 建筑施工场界环境噪声排放标准HJ 707-2014 环境噪声监测技术规范结构传播固定设备室内噪声GB12524-90 建筑施工场界噪声测量方法HJ 706-2014 环境噪声监测技术规范噪声测量值修正GB/T 3785.1-2010 1级/IEC 61672-1:2013 Class 1GB/T 3241-2010 1级/IEC 61260-1:2014 Class 1Q/AQV 0008-2016 AWA6228+型多功能声级计（噪声分析仪）4.4主要技术指标4.4.1传声器组合：AWA14425型测试传声器和AWA14601型前置级，标配灵敏度级：-28 dB；4.4.2声压级测量范围：低量程：(20～132) dBA，(25-132) dBC，(30-132) dBZ高量程：(30～142) dBA，(35-142) dBC，(40-142) dBZ；4.4.3频率范围：10 Hz～20 kHz；4.4.4本机电噪声：低量程：小于12 dBA，17 dBC，22 dBZ高量程：小于23 dBA，27 dBC，32 dBZ；4.4.5 Ａ/Ｄ位数：24位；4.4.6采样频率：48 kHz；4.4.7检波特性：真有效值数字检波；4.4.8显示器：2.6寸彩屏显示，分辨率240×320，显示内容丰富，背光亮度可自动调节或手动46级调节；4.4.9数据存储：标配3 MB ，最多存储积分测量结果3328组；4.4.10日历时钟：每月误差小于1分钟，可GPS授时、校时，内置后备电池；4.4.11电源：4节LR6碱性电池，可连续工作30小时左右，关背光测量时，可连续工作36小时以上；也可用DC 5 V±0.5 V、1 A外接电源；4.4.12电源切换：电池和外接电源同时供电，外接电源电压较高时，电池被切断；外接电源电压较低时，仪器自动切为电池供电；4.5 工作电源：4节LR6碱性电池，也可用DC 5 V±0.5 V、1 A外接电源；4.6 环境温度：-10 ℃～50 ℃；4.7环境湿度：25 %～90 %；5 仪器操作5.1主要显示界面显示界面主要有主菜单界面、测量界面、仪器设置界面、数据调阅界面和仪器校准界面。

35 AWA6228+型多功能声级计作业指导书

AWA6228+型多功能声级计作业指导书文件编号：编制人：审核人：批准人：持有人：分发号：2018年5月15日发布 2018年5月20日实施适用于指导AWA6228+型多功能声级计的操作及维护。

1.1原理AWA6228+型多功能声级计是采用数字信号处理技术的新一代噪声测量仪器。

1.2 适用范围适用于指导AWA6228+型多功能声级计的操作及维护。

1.3注意事项a）使用人员在使用仪器前必须认真阅读本作业指导书并严格遵照执行。

b）工作条件：——气温：-10 ℃～50 ℃——相对湿度：25 %～90 %——气压：65 kPa～108 kPa保证工作条件：——气温：-15 ℃～55 ℃——相对湿度：20 %～90 %——气压：65 kPa～108 kPac）按下键2秒以上再放开，才能打开仪器电源。

d）电池应选用高性能碱性电池。

不使用时，请将电池取出，以免电池漏液造成仪器损坏。

e）每月让仪器开机工作8小时以上，以便为内部后备电池充电。

f）设备离开采样设备间前，需完整填写设备出入库记录；使用完毕后，及时清洁仪器，并完整填写设备使用记录；设备管理员负责仪器的周期检定和维修，并做好相关记录。

2.参考资料2.1 AWA6228+型多功能声级计使用说明书。

3. 工作程序3.1 声级计校准a）将AWA6221A型声级校准器接在声级计传声器上，按下声校准器面板上的“ON/OFF”键开机。

b）声级计按下“复位/开机”键开机，按“→”键至“校准”，按确定键进入校准菜单，移动光标至校准菜单最下面一行的“校准”按钮条，按确定键开始校准。

注意：传声器串号、机号、自由场修正值均在出厂时设定好，一般不建议修改。

c）校准完后，移动光标至校准菜单最下面一行的“应用”按钮条，按确定键记录校准结果。

AWA6228+使用说明书V1_01

AWA6228 型多功能声级计
使用说明书
AWA6228+型多功能声级计使用说明书
目
录
1.概述........................................................................................................................................................ 错误！未定义书签。 3.主要性能指标........................................................................................................................................ 错误！未定义书签。 4.结构特征.................................................................................................................................................................................. 7 5.符号、缩写定义...................................................................................................................................................................... 8 6.按键.......................................................................................................................................................................................... 9 7. 主要显示界面...................................................................................................................................................................... 10

AWA6228+基本部分

3.3测量上限：135 dB（标配），其他为“104-传声器灵敏度级”，如灵敏度为-31.0，则上限为“104-（-31.0）”=135 dB
3.4频率范围：10Hz～20kHz。
3.5本机电噪声：小于A计权3μV、C计权4μV、Z计权5μV（不含前置级，用50Ω电阻直接短路）。
3.6Ａ/Ｄ位数：24位。
1
统计分析仪
分析模式
注意：
各分析模块均为选配，只有选购了相关模块才能显示
积分测量仪
分析模式
1/1 OCT分析仪
分析模式
1/3 OCT分析仪
分析模式
个人声暴露计
分析模式
FFT分析仪
分析模式
GPS
GPS授时和定点测量
2
表示打开了哪些分析仪及其运行状态。
打开分析仪的个数及状态：左起依次表示统计、积分、1/1 OCT、1/3 OCT、个人声暴露计、FFT、数字记录仪。白色表示准备，黄色表示暂停，红色表示启动。
3.17相对湿度：20%～90%
3.18外形尺寸（mm）：260×80×30
4.
图4-1主机
4.1接口
仪器的前端是信号输入插座，插座型号为X9-6z。插座引脚排布见下图，各引脚功能如下：
第1脚电源
第2脚空
第3脚信号输入
第4脚空
第5脚信号地图
第6脚空
在仪器的后端是输出接口，左边为交流输出接口，交流输出信号的幅度最大不超过1V，与输入信号的比例关系见下表：
Tl
剩余测量时间（Ts-Tm）
GPS
全球定位系统
Name@:
组名或测点的名称，用户可输入
Cur@
当前光标位置及相应声级
Max@
当前最大值位置及相应声级

AWA6228型多功能声级计操作规程

AWA6228型多功能声级计操作规程一、引言二、安全注意事项1.在操作声级计之前，务必穿戴好个人防护装备，如耳塞、防护眼镜等。

2.在测量过程中，尽量避免操作声级计的部位与身体接触，防止因误操作导致伤害。

3.使用前务必先查阅产品说明书，并确保设备处于正常工作状态。

三、声级计操作步骤1.打开声级计将声级计置于平稳的工作台面上，按下电源开关，确认设备已成功开启。

待设备进入正常工作状态后，即可进行后续操作。

2.校准声级计每次使用声级计之前，都需要进行校准以保证测量结果的准确性。

校准前，需要准备一份已知声压级的参考源。

(1)插入参考源将参考源插入声级计的校准口。

根据使用的参考源，选择相应的插入口。

(2)开始校准在声级计设置界面中，选择“校准”功能，点击“开始校准”。

校准过程中，声级计会自动检测参考源的声压级，并将其作为基准值进行校准。

(3)校准完成待校准过程完成后，声级计会显示校准结果。

确认校准结果无误后，即可开始测量。

3.进行声级测量(1)设置测量参数在声级计设置界面中，选择所需的测量参数，如A/C/Z权重、响应时间等。

(2)开始测量点击声级计开始测量按钮，声级计即进入测量状态。

在测量过程中，保持设备与目标噪声源保持一定距离，并确保测量过程中不受干扰。

(3)测量结果记录测量结果会实时显示在声级计的显示屏上。

同时，可选择将结果记录到设备的存储卡中，以便后续分析和处理。

4.停止测量和关闭声级计(1)停止测量测量完成后，点击声级计停止测量按钮，声级计即停止测量并进入待机状态。

(2)关闭声级计按下电源开关，声级计会关闭并断开电源连接。

在操作结束后，务必切断声级计的电源供应，以防止设备长时间处于开启状态而损坏设备。

四、维护保养1.清洁定期使用干净的软布清洁声级计表面，避免灰尘和污垢对设备的影响。

2.检查定期检查声级计的外部连接线是否完好，是否有松动或磨损现象。

同时，检查电源供应是否正常。

3.保养使用后，将声级计存放在干燥、通风的地方，确保声级计的内部部件不受湿度等因素的影响。

AWA6228使用说明书V1.8

AWA6228型多功能声级计使用说明书目录1.概述 (5)2.主要特点 (5)3.主要性能指标 (6)4.结构特征 (7)5．符号、缩写定义 (9)7．主要显示界面 (11)7.2测量界面 (11)7.2.1噪声测量界面 (12)7.2.1.1单次测量界面 (12)7.2.1.224小时自动测量界面 (13)7.2.2定位测量界面 (14)7.2.3倍频程频谱分析界面 (15)7.2.3.1OCT列表界面 (15)7.2.3.2醒目界面 (15)7.2.3.3图形界面 (16)7.2.3.4室内界面 (16)7.2.4机场噪声测量界面 (16)7.3设置界面 (17)7.3.1设置第1页 (17)7.3.2设置第2页 (18)7.3.3设置第3页 (18)7.4调阅界面 (19)8．使用方法 (20)8.1参数设置 (20)8.1.1日历时钟调整 (20)8.1.2测量时间设置 (20)8.1.3组名(测点名称)输入及选择 (20)8.1.4组名的查看 (21)8.1.5统计用频率计权的选择 (22)8.1.6LCD显示对比度调节 (22)8.1.7SMS设置 (22)8.2噪声单次测量 (22)8.324小时自动监测 (23)8.4噪声频谱分析 (23)8.5机场噪声测量 (23)8.6数据调阅 (23)8.6.1单次测量结果的调阅 (23)8.6.224小时自动监测结果的调阅 (24)8.6.3OCT分析结果的调阅 (24)8.7数据打印 (24)8.7.1单次测量结果的单组打印 (25)8.7.2单次测量结果的多组打印 (25)8.7.324小时测量结果打印 (25)8.7.4统计、累积分布图打印 (27)8.8.1采用AWA6221（B）进行声校准 (27)8.8.2用活塞发声器进行校准 (27)8.8.3直接输入灵敏度级 (27)8.9GPS定位测量 (27)9SD卡大容量存贮功能 (28)9.1大容量数据存贮 (28)9.1.1开机自检 (28)9.1.2数据调阅及打印 (28)9.1.3数据记录 (29)9.2录音及回放 (29)9.2.1录音 (29)9.2.2回放 (29)9.3U盘功能 (29)9.4其它注意事项 (30)10．测量范围及本机噪声修正 (30)11.过载指示 (31)12.1/3OCT分析软件使用说明 (32)12.1主要性能指标 (32)12.21/3倍频程分析界面 (32)12.2.11/3倍频程分析列表界面 (32)12.2.2醒目界面 (33)12.2.3图形界面 (33)12.3自定义频率计权设置 (33)附录一：装箱清单（标准配置） (35)附录二:GPS定位系统简介 (36)附录三指向性响应 (37)附录四自由场响应 (38)附录六滤波器衰减特性 (40)更改记录及版本说明版本时间说明V1.02008-8-10V1.12008-10-10加入倍频程本机电噪声、机场噪声测量功能及相关说明V1.22009-3-20加入等间隔启动方式及自动开启、自动关机功能V1.32009-6-17加入室内测量界面，可以自动判定是否超过国标规定值V1.42009-8-1加入时区设置、指向设置，GPS定位信息中加入了经度、纬度的方向V1.52009-9-30频谱分析下量程改为四档，图形界面下加入峰值频率显示，录音界面下加入了A声级，Z声级1秒等效值显示,用户可以设为超限启动录音或等间隔启动录音。

AWA6228型多功能声级计使用说明

AWA6228型多功能声级计使用说明一、仪器常用符号：见附件二、仪器校准本公司采用AWA6221（B）型声级校准器进行校准：（第一次声校准时，根据AWA6221（B）型声级校准器的检定证书设定“校准器声压级”。

一般声级校准器的声压级是94.0dB，但当检定出的声压级不是94.0dB时，应按实际检定结果进行设定。

例如是94.2dB，此时应先将光标移到“修改”按钮上，按下“确定”键，再移动光标到“4.”上，用“△”、“▽”键调节数值到94.2。

按一下“△”、“▽”键数值向上或向下调节0.1dB，当按下“△”、“▽”键不放时，数值一次调节1dB，并连续调节，直到按键放开为止。

再将光标移到“修改”按钮上，按下“确定”键。

以上步骤只有在显示出的校准器声压级与使用声级校准器声压级不一样时才进行。

）将AWA6221B 型声级校准器套到传声器上，打开电源，稳定几秒后，将仪器的光标移到“校准”按钮上，按下校准器的开关（应持续2秒钟），再按下“确定”键，仪器开始自动校准。

在“LC”后显示声压级，这个声压级约等于校准器声压级减去自由场修正量。

在“Lpx”后显示灵敏度级。

在显示器的左上角显示一个数值，从0 跳到9 后停下来，仪器显示完成后。

将光标移到“应用”按钮上，按下分析仪面板上的“确定”键，新的传声器灵敏度级就被保存下来了，校准完成。

如果新校准出的灵敏度级与上一次保存的灵敏度级相差3dB 以上时，仪器会提示“两次灵敏度级相差超过3dB,能保存。

请再次确认校准无误。

应检查传声器是否损坏。

如果用户没有将光标移到“应用”上按下“确定”键，则分析仪还是使用原来的传声器灵敏度级。

三、仪器的设置打开电源，进入设置界面，根据需要通过光标按钮移动光标、通过加减按钮调整数据和方式，依次设置时间、测量时间、选取组名等。

（再一次按下设置按钮翻页）四、仪器的测量本机选配了倍频程频谱分析模块，只要选定量程（共L\ML\MH\H四档）当仪器显示过载时应换下一档；仪器显示准备状态时按下测量按钮进行测量，当仪器显示测量完成后按下输出按钮测量数据。

006 AWA6228型噪声统计分析仪操作维护作业指导书-推荐下载

修改状态：第0次主题：AWA6228多功能声级计操作规程颁布时间：2011-11-13AWA6228多功能声级计操作规程1 使用准备使用前，做好仪器领用登记手续，检查仪器情况，电池情况，若电量不足，把打印机电源与声级计相连，在200mA电流下充电10小时。

每次使用前，对声级计进行校正。

声校准：声校准一般用声级校准器进行。

将声级校准器套入传声器，按下声级校准器开关，经过几秒钟的预热后，仪器的瞬时声压级应显示94.0dB，如不是，用小起子调节“校准电位器”。

2 操作方法2.1 参数设置用户第一次使用仪器时应按测量要求设置测量时间、频率计权、时间计权等相关系统参数，系统参数设置好后，仪器在关闭电源时会将设置结果记录下来，下次再用时自动调入。

按下仪器的开/复位键，移动光标到“设置”菜单上，按确定键进入参数设置。

在测量界面下按下设置键也可直接进入参数设置。

注意：启动测量时不能进入参数设置。

2.1.1 日历时钟调整进入参数设置后，将光标移到调整日历时钟处按确定键，就进入日历时钟调整界面，显示如下：修改状态：第0次主题：AWA6228多功能声级计操作规程颁布时间：2011-11-13参数键可以更改光标处的数值，光标键移动光标，更改完毕按确定键就可以改变仪器内部日历时钟了，如果不想更改原来的时钟，则可按退出键；按设置键可以用GPS校时。

当用户没有安装GPS模块或将GPS定位关闭时，右边框中的GPS时钟不会显示。

仪器的电源关闭时，仪器的时钟依靠内部后备电池供电，后备电池可以支持仪器时钟连续工作3个月以上（如安装有GPS模块，则连续工作减短到2个月）。

后备电池是充电电池，仪器开机工作时就可以为其充电，当后备电池的电压低于3V时，仪器的时钟会丢失，需要重新设置。

建议用户每个月让仪器开机工作8小时以上，以便为内部后备电池充电。

2.1.2 测量时间设置进入设置界面下，可以将光标移到测量时间的h,m,s上。

用参数键可以任意设置测量时间，也可按确定键分档选取测量时间。

爱华AWA6228+型多功能声级计使用说明书

声学振动与测量仪器
ACOUSTICS & VIBRATION MEASURING INSTRUMENTS
+
AWA6228 型多功能声级计(噪声分析仪)
爱华使用说明书
杭州爱华仪器有限公司
HANGZHOU AIHUA INSTRUMENTS CO., LTD.
2018.1.5
更改记录及版本说明
版本时间
“SMS”，RS232和蓝牙接口。
型式批准证书
型式批准证书号：2016S593-33
注意事项
1、第一次使用仪器前,请仔细阅读该说明书。 2、测试传声器膜片破损不在保修范围之内。 3、其它因使用不当造成的损坏不在保修范围之内。 4、电池应选用高性能碱性电池。不使用时，请将电池取出，以
免电池漏液造成仪器损坏。电池不在保修围范围内。
7.4.4 GB 12523-2011 建筑施工场界环境噪声排放标准.......... 38 7.4.5 GB 12525-1990 铁路边界噪声限值及测量方法.............. 38 7.5 模板选择........................................................................................38 7.5.1 模板查看.............................................................................39 7.5.2 模板的保存、删除及选用................................................. 39 8 仪器校准...................................................................................................40 8.1 声校准............................................................................................40 8.1.1 采用AWA6221A校准器进行声校准................................. 44 8.1.2 用活塞发声器进行校准..................................................... 44 8.1.3 采用AWA6223F校准器进行声校准.................................. 45 8.2 手动输入传声器灵敏度级............................................................ 45 8.3 校准记录查看................................................................................45 8.4 TEDS...............................................................................................46 9 GPS 模块.................................................................................................. 47 9.1 GPS测两点距离............................................................................. 48 9.2 GPS校准时钟................................................................................. 49 9.3 GPS定位测量................................................................................. 50 10 测量范围及本机噪声.............................................................................50 11 过载指示.................................................................................................52 附录一：装箱清单（标准配置）............................................................... 53 附录一装箱清单（续，可选配置）......................................................... 54 附录二指向性响应.....................................................................................55 附录二指向性响应(续).............................................................................. 56 附录三自由场响应.....................................................................................57 附录四延伸电缆的影响.............................................................................59 附录五滤波器衰减特性.............................................................................60

AWA6228型噪声分析仪操作作业指导书

********************有限公司作业指导书噪声分析仪操作作业指导书FHST-ZY-CZ009-5/1编写：审核：批准：分发号：受控状态：持有人：发布日期：2018年1月2日实施日期：2018年1月3日噪声分析仪操作作业指导书第1页共2页一、使用范围1.1设备名称：AWA6228型噪声分析仪1.2型号规格：AWA62281.3仪器厂家:杭州爱华仪器有限公司1.4使用范围：测量噪声动态范围大于110dB（A计权），无需转换量程。

频率范围10Hz---20kHz±1dB二、依据《AWA6228型噪声分析仪的使用说明书》三、操作步骤3.1按下仪器上的“开机/复位”键，屏幕显示开机界面。

3.2按“←→”键选择相应的子菜单，按确定键进入。

3.3在噪声测量界面下选择测量模式3.4选择设置界面时可设定测量时间，（例如1min）按一下“启动/暂停”键，显示屏右下方出现符号“RUN”并闪动，测量开始，到达设定的测量时间（1min）后，“RUN”消失，测量结束并保存在机内。

显示的“XX.X”即为刚才测量时间的Leq值，在测量过程中，不能按“△▽”键改变量程，如果信号过载，则在屏幕上显示“OVER”。

3.5在测量过程中，如再按一下“启动/暂停”键，“RUN”停止闪动且显示“PAUSE”，测量暂停。

这时的显示值为刚才一段时间内的Leq值，测量暂停时可按“△▽”键改变量程，如果需要继续测量，则再按一下“启动/暂停”键，“RUN”又开始闪动。

四、维护与保养4.1测试电容传声器是一种精密的声电传感器，不能碰撞，存放时注意防潮。

4.2仪器长期不用时，应取出电池以免电池漏液。

4.3仪器不用时，建议放入便携箱内保存。

4.4用户自备外接电源时，应注意电源极性，电压不得超过10V。

4.5仪器不得暴晒，雨淋，当有风时应在传声器上加风罩。

4.6拆装延伸电缆及传声器时应将电源关闭。

AWA6228型噪声分析仪操作作业指导书第2页共2页五、注意事项5.1仪器不能碰撞，存放时注意防潮。

AWA6228+个人声暴露计说明书

目录1. 概述 (1)2. 主要性能指标 (1)3. 软件使用 (1)3.1 列表显示界面 (2)3.2图形显示界面 (3)4. 测量 (3)图表图3-1 列表界面 (2)图3-2 图形界面 (3)1. 概述AWA6228+多功能声级计安装了个人声暴露计软件后可以对噪声进行个人声暴露测量。

本章介绍了个人声暴露计软件的主要性能及使用方法。

2. 主要性能指标2.1主要功能：个人声暴露测量2.2 测量范围：声压级测量范围：（23～135）dBA （注：标配灵敏度，下同）峰值C声级测量范围：（50-135）dBC噪声剂量测量范围:0%到999.99%2.3交换率：3、4、5、6可选2.4门限值：40～90可选2.5标准限值：70～90可选2.6主要测量指标：LASp、LASmax、TWA、LEX,8h、LCpeak、LZpeak、LASmin、LAeq,T、LA VG、DOSE2.7 等间隔记录：记录每分钟的LA VG1m、LAeq1m、LCpeak、LZpeak、LASmax和LASmin2.8等间隔记录时间：单次最多可记录34小时，总共可记录320小时2.9积分时间：1s到99h59m59s任意设置2.10符合标准：IEC61672：2013 Class 1、GB/T3785-2010 1级、GB/T15952-20102.9显示界面：列表和图形界面3.软件使用将LR6（AA）电池装入电池盒或接入外接5V电源，按键2秒以上后放开，仪器进入开机界面，接着进入主菜单。

主菜单有噪声测量、仪器设置、数据调阅、仪器校准4个子菜单，下方是存储空间的状态条，黄色为已使用。

按键，系统参数恢复到缺省值。

按或键可以使光标左右移动，按键进入噪声测量界面。

在个人声暴露计界面下，有“列表”和“图形”2种显示界面。

3.1 列表显示界面图3-1 列表界面“限值”、“门限”和“交换率”可在“分析仪设置”中更改。

此界面下显示LASp、LASmax、TWA、LEX,8h、LCpeak、LZpeak、LASmin、LAeq,T、LA VG、DOSE等10个测量指标。
